MODE D'EMPLOI Isimat Orbis

Le détector de mouvement ISIMAT capte les émissions invisibles infrarouges provenant de personnes et autres sources de chaleur sans émettre aucune type de radiation.

Quand une source de chaleur rouge devant l'ISIMAT son circuit de sortie s'active; dés qu'il cessé de capter le mouvement il se désactive après un temps de retard régable.

L'ISIMAT réagit uniquement quand les conditions de lumière sont au-dessous du niveau sélectionné.

INSTALLATION

ATTENTION : l'installation et le montage des apparéils électriques doit être réalisé par un installateur autorisé.

AVANT DE PROCEDURE A L'INSTALLATION DECONNECTEZ L'ALIMENTATION.

L'appareil est internement protégé contre les interférences par un circuit de sécurité. Cependant, certains champs magnétiques particulièrement forts peuvent ALTERER son fonctionnement, par conséquent, il ne doit pas s'installer prés de charges inductives (moteurs, transformateurs, antennes de téléphonye, centres de transformation, machines industrielles, etc.).

MONTAGE

Sur mur en évitant que des surfaces hautement refléchissantes (liquides, marbre, etc.), des éléments soumis à des changements brusques de température (chauffage, air conditionné, possibles courants d'air) ou des sources lumineuses ne se trouvent dans sa zone de détention.

NE PAS EXPOSER AU SOLEIL

NE PAS SITUER PRES DE LAMPES

NE PAS SITUER SUR DES SOURCES DE CHAUEUR

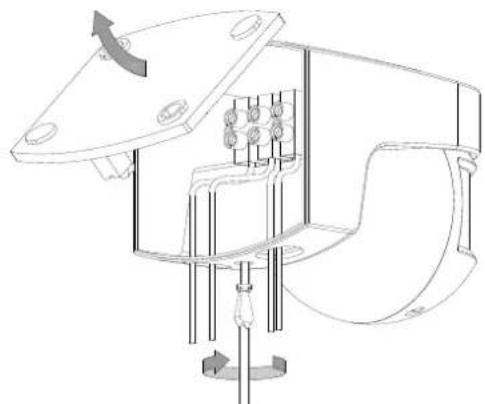

Déparer le couvercle base en relachant la vis située dans la partie inférieure de l'appareil.

Fixez le couvercle de la base dans le lieu où sera installe l'appareil.

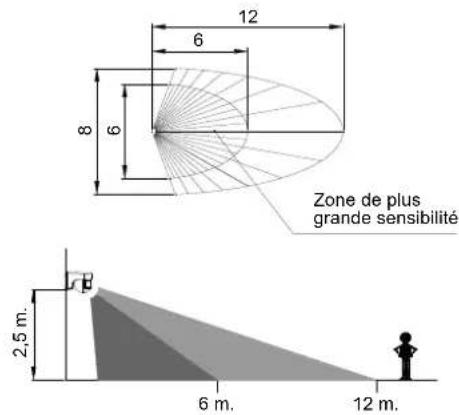

La hauteur ideale de montage est d'entre 2 et 3 metres et la direction du mouvement de la source de chaleur doit être le plus transversale possible à la lentille de l'ISIMAT.

Angle de captage 140^

Dans l'installation de l'ISIMAT il faut tenir en compte que la détction se produit en croissant ses faisceaux de détction, et par conséquent si la source de chaleur à détector est parallelle aux faisceaux, la détction se produit à une moins的距离, étant donné qu'elle ne traverse pas les faisceaux, jusqu'à ce qu'elle se trouve tout pres de l'appareil.

MOINS GRANDE SENSIBILITEPLUS GRANDE S

Dans les figures supérieures la flèche indique la direction du mouvement de la personne ou objet à détecter.

La température ambiente de l'enceinte ou s'installe l'ISIMAT influe assez sur la sensibilité de la détction et par conséquent sur la distance de détction. Plus la température sera élevée, pire sera la sensibilité, vu que l'appareil fonctionne par détction du mouvement d'une source de chaleur (dans la plupart des cas 36^ temperature du corps humain), plus la température ambiente sera proche de 36^ , pire sera la détction.

CONNEXION

Connector conformément au schema suivant :

Emboiter l'ISIMAT dans la base et le fixer avec la vis.

MISE EN SERVICE. AJUSTAGES

Les selecteurs se trouvent dans la sphère de l'ISIMAT :

REGULATION DU TEMPS DE RETARD

REGULATION DE LA LUMINOSITE

AJUSTAGE DU CHAMP DE DETECTION

La tete peut tourner horizontallyment environ 180^ (ne pas forcer la rotation plus de 180^ ) et verticallement environ 45^ , en déplacant la zone de détention tel qu'indique la figure:

Pour ajuster le champ de détention suivre les pas suivants :

• Tourner les selecteurs de régulation de retard de déconnexion jusqu'au minimum, et le selecteur de luminosité jusqu'à (2).
• Vérifier la couverture en vous déplaçant dans les limites du champ de détction.

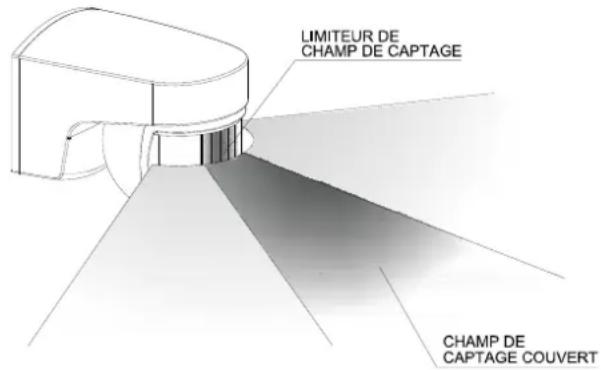

L'ISIMAT est fourni avec des limiteurs de la zone de détction. Chaque limiteur est divisé en 4 secteurs, qui peuvent être découvertes selon les nécessités. Pour exclure un secteur du champ couvrez la partie correspondante de la lentille avec des limiteurs adaptés à vos nécessités.

Après le placement et l'ajustage du champ de détction, régler la luminosité et le retard de déconnexion requis.

AJUSTAGE DE LA LUMINOSITE

L'ISIMAT peut être gradué de sorte qu'il agisse seulement quand les conditions de luminosité sont au-dessous du niveau sélectionné. En tournant le/selecteur de luminosité vers la position (空) , il réagira sous n'importe que cette condition de luminosité. En le tournant vers la position () , il réagira seulement sous des conditions de très BASSE luminosité.

Pour vérifier l'ajustement de la luminosité, il est nécessaire d'attendre jusqu'à ce que la lumière s'éteigne.

Pour les modifications apportées à l'équipe de soutiers pour prendre effet, vous doivent quitter la zone de détention et d'attendre l'arrêt de l'installation.

AJUSTAGE DU RETARD DE DECONNEXION

En tournant le selecteur (S) le retard de déconnexion sera :

• Temps minimum de retard de déconnexion : 3 secondes.
• Temps maximum de retard de déconnexion : 30 minutes.

Ce temps se rétablit chaque fois que le détecteur capte.

La sensibilité du capteur peut se couver réduite si la température de l'objet à détecter est proche de la température ambiente.

Une fois la temporisation terminée, l'ISIMAT maintain une période d'inactivité d'environ 2 secondes pendant laquelle il ne détece pas.

MODE DE FONCTIONNEMENT

• L'équipment entre en fonctionnement normal 30 secondes après sa connexion.

CHARACTERISTIQUES TECHNIQUES

Alimentation	230 V
Pourvoir de Coupure	μ 5 A 230 V~ cos φ=1
Charges maximales recommanndées
Lampes incandescentes 1000 W
Fluorescents	600
Halogènesasse tension (12V) 600 VA
Halogènes(230 V) 1000 W
Lampes faible consommation (CFL) 600 VA
Lampesfaible consommation (Downlights)	600 VA
Lampes LED	60 VA
Consommation propre	6 VA (1 W approx.)
Rang de luminosité	5-30-2000 Lux.
Rang de temporisation	De 3 s a 30 min. approx.
Angle de détention	140°
Champ de détention	Frontal: 12 mètres à 20 °C.
	Lateral :
Température de fonctionnement	-20 °C à +40 °C
Type de protection	IP 55 selon EN 60529
Classe de protection	Classe II selon EN 606
	dans des conditions de montage correctes

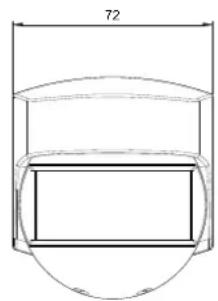

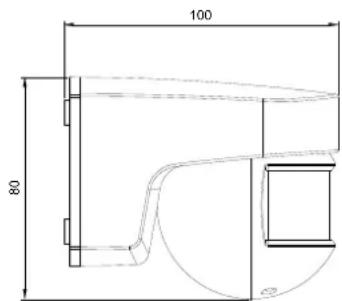

DIMENSIONS
