| Caractéristiques techniques | Hotte de cuisine CALIFORNIA AA96 SS, type murale, en inox. |
|---|---|
| Dimensions | Largeur : 90 cm, profondeur : 50 cm, hauteur : 70 cm. |
| Débit d'air | Jusqu'à 800 m³/h. |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif. |
| Éclairage | Éclairage LED intégré. |
| Filtre | Filtre à graisse en aluminium, lavable au lave-vaisselle. |
| Installation | Installation murale, nécessite un conduit d'évacuation. |
| Utilisation | Commandes tactiles, indicateur de saturation du filtre. |
| Maintenance | Nettoyage régulier du filtre, entretien de la surface inox. |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité. |
| Garantie | 2 ans de garantie constructeur. |
| Informations générales | Design moderne, adapté aux cuisines contemporaines. |
FOIRE AUX QUESTIONS - AA96 SS CALIFORNIA
Questions des utilisateurs sur AA96 SS CALIFORNIA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice AA96 SS - CALIFORNIA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AA96 SS de la marque CALIFORNIA.
MODE D'EMPLOI AA96 SS CALIFORNIA
Avant l'installation ou la première utilisation de cet appareil, dire attentivement cette notice. La conserver soigneusement par la suite.
Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d'entretien et à l'utilisation inadéquat de l'appareil. ÀpRES avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous à un vendeur ou à un technicien qualifié.
Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel. Avant d'utiliser l'appareil, vérifie si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique.
Quand vous utilisez cet apparéil, veuillez suivre les consignes de sécurité suivantes.
MISES EN GARDE IMPORTANTES. LIRE ATTENTIVEMENT ET CONSERVER RÉFERENCE ULTÉRIEURE.
CONSIGNES DE SECURITÉ
Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation. Conserve cette notice avec soin.
Vérifiez première si la tension indiquée sur le produit correspond à votre alimentation électrique.
Avertissement : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un apparilé lectrique.
Vérifiez régulièrement l'état de votre apparéil. N'utilise pas l' apparéil si ce dernier est endommagé.
Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.
N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommagé(e). N'utilisez pas l'appareil s'il est tombé, s'il est endommagé, s'il est resté dehors ou s'il est tombé dans l'eau. Retournez l'appareil au service après-venture le plus proche pour qu'il soit réparé ou ajusté.
Ne tirez et ne portez pas l'appareil par le cordon d'alimentation, n'utilise pas le cordon comme poignée, ne
coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés.
Ne placez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmelier. Tenez le cordon éloigné des surfaces chaudes.
Ne retirez pas la prise en tirant sur le cordon. Pour la retirer, prenez-la en main et retirez-la prudemment de la prise murale.
Utilissez uniquement une rallonge certifiée avec
l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trabuche sur le cordon ou la prise.
Attention : débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.
Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
Toute réparation doit être effectuee par le service après vente ou des personnes de qualification similaire.
Tous travaux électriques requis dans le cadre de l'installation de cet appeareil doivent être effectués par un électricien qualifié ou une personne compétente.
Eteignez et débranchez l'appareil lorsque vous ne l'utilisez pas.
N'utilisez pas l'appareil prés de matérielux inflammables.
N'utilise pas d'autres accessoires que ceux étant fournis avec l'appareil.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Cet apparéil n'est pas un jouet. Ayez une stricte surveillance quand vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques.
Ne nettoyez jamais l'appareil avec des produits liquides inflammables.
Ne nettoyez jamais l'appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.
Ne stockez pas et n'utilise pas d'essence ou toute autre vapeur ou liquide inflammable a proximé de cet apparéil. Les fumées peuvent entraîner un incendie ou une explosion.
Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- les coins cuisine réservés au personnel des magasins, bureaux et autres environnementes professionnels;
- les fermes ;
- l'utilisation par les clients des hotels, motel et autres environnements à caractère résidentiel ;
- les environnements du type chambres d'hôtes.
Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d'alimentation doit être déconnectée de la prise de courant.
Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cordon d'alimentation ou la prise dans de l'eau ou tout autre liquide.
Veuillez nettoyer la hotte et le filtre regulierement, afin de garantir leur bon fonctionnement et leur efficacité.
Nettoyez l'appareil en suivant soigneusement les consignes presents dans cette notice, afin de prévenir tout risque d'incendie.
Veillez à ce que la pierce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'airations, sur tout lorsqu'elle est utilisée en même temps que des apparciels à gaz ou autres combustibles.
L'air aspiré ne doit enaucun cas être evacué dans un flux d'air ou du gaz ou d'autres combustibles sont présents.
Veillez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.
Ne faites pas flamber des alimentes sous la hotte.
ATTENTION: certaines parties accessibles de l'appareil, ainsi que celles des apparèils de cuisson utilisés en même temps, peuvent devenir chaudes.
Danger d'électrocution : ne branchez l'appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à unElectricien qualifié.
Le non-respect de ces consignes pourrait entrainer un incendie, une électrocution, voir la mort.
La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (se référer aux consignes d'installation dans le manuel).
Il est préférible de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.
Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coude de trop nombreuses fois.
En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le nettoyage et la mise au rebut de l'appareil, referez-vous aux paragraphs ci-après de la notice.

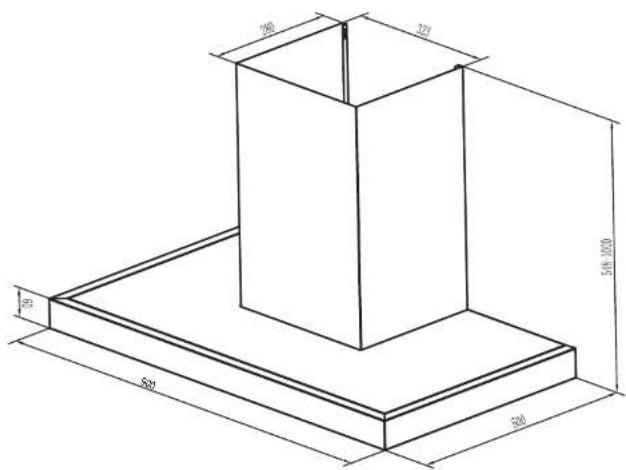

DESCRIPTION DE LA HOTTE
| Référence AA9-6 SS (BX2-4-C6E9D08) | |
| Puisance totale 233W | |
| Puisance moteur 230W | |
| Éclairage LED 2 x 1,5W | |
| Alimentation 220-240V | |
| Fréquence 50/60Hz | |
| Filtres 3 filtres àGRAISSES en alcoolimium | |
| Programmateur Électronique | |
CONSIGNES POUR UNE INSTALLATION MURALE
Préparer l'installation
- Si la pièce dans laquelle se trovera la hotte dispose d'une ouverture vers l'extérieur, suivez les consignes ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émailé, en aluminium ou en matière non-inflammate, avec un diamètre interne de 150 mm).
- Veuillez eteindre la hotte et la debrancher du secteur avant toute installation.
- La hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson pour un résultat optimal d'aspiration.
8
Installation avec ouverture vers l'extérieur ATTENTION!
Veuillez respecter toutes les mises en garde figurant dans cette notice, en particulier celles relatives à l'évacuation d'air vers l'extérieur.
MISE EN GARDE:
Le non-respect des consignes suivantes concernant l'installation et la fixation de l'appareil et des vis, peut entrainer un risque d'électrocution.
Lorsque lahotte et un apparéil de cisuption qui est alimenté par une énergie autre que l'électricité fonctionné simultanément, la pression négative dans la piece ne doit pas dépasser 4 Pa (4 x 10^-5 Bar).

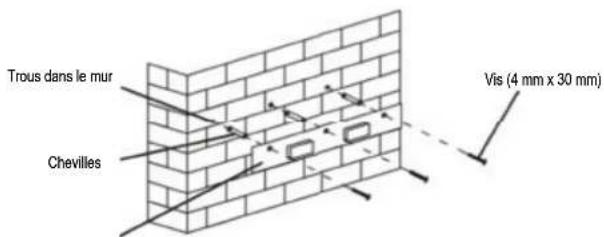

- Percez 3 trou s de 8 mm dans le mur, a l'endroit ou vous souhaitez monter le support mural. Fixez-le a l'aide des vis et des chevilles foumies.

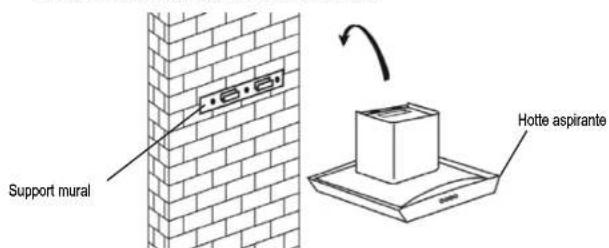

- Soulevez la hotte et accrochez-la sur le support mural.
- Connectez la gaine d'évacuation au clapet (voir schéma ci-dessous).
Hotte aspirante
- Installation de la cheminée
Pour les modèles en verre et en forme de T
Faîtes glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaïette.
10
Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous.
Perez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis foumies. Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

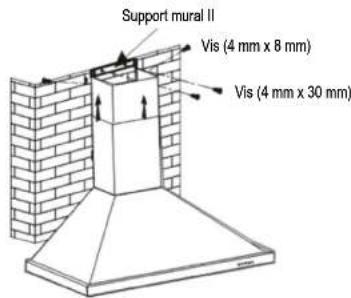

Pour les modèles en tour
Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis trez la partie supérieure vers le haut jusqu'à la hauteur souhaïtee.
Fixez la partie inférieure de la cheminée avec 2 vis de 4mm× 8mm
Ajustez la hauteur de la cheminée puis fixez les 2 parties sur le support mural I avec 2 vis de 4 mm x 8 mm, comme illustré ci-dessous.
Percez 2 très dou 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis foumies. Montez la cheminée sur la hotte puis fixez-les avec 2 vis.
Installation sans ouverture vers l'extérieur
Si la pièce dans laquelle la hotte sera installée ne dispose pas d'ouverture de ventilation vers l'extérieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont naímoins similaires à celles figurant dans le chapter « Installation avec ouverture vers l'extérieur »
Un filtre à charbon actif peut être installe pour piéger les odeurs. Pour ce faire, refrez d'abord le filtre à graisses en le tirant vers le bas après l'avoir débloqué.
Montez le filtre à charbon sur la hote en le tournant dans le sens des aiguilles d'une montre. Procedez de la même manière pour le deuxième filtre. Remettez le filtre à graisses.
FERMETURE
REMARQUES:
Assurez-vous que le filtre soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de prévenir un danger.
- L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hote.
CONSIGNES D'UTILISATION
PANNEAU DE COMMANDE
La hotte se met automatiquement en mode veille une fois branchee sur secteur.
Bouton d'arrêt
Permet d'arreter le ventilateur de la hotte.
Bouton de vitesse lente
Permet d'activer le ventilateur au niveau de réglage le plus bas. Cette vitesse convient à des ciulsons ne produit pas beaucoup de vapeur, telles que les plats mijotés.
Bouton de vitesse moyenne
Ce niveau de réglage convient à toute cuisson standard.
Bouton de vitesse rapide
Il s'agit du niveau de réglage le plus efficace. Il convient à desuissons produitant beaucoup de fumée ou de vapeur.
Bouton d'éclairage
Appuyez une fois sur cette touche pour allumer ou eteindre la lumiere de la hotte.
ENTRETIEN ET NETTOYAGE DE L'APPAREIL
Avant tout entretien ou nettoyage, veuillez eteindre et debrancher la hotte.
Nettoyage quotidien
Pour nettoyer l'appareil, utilisez un chiffon doux trempe dans de l'eau tiède légèrement savonnexe ou mélangee à un produit d'entretien. N'utilisez en aucun cas de tampon à recycler en métal, de produit chimique abrasif ou de Brosse à poils durs.
Nettoyage mensuel du filtré àGRAisses.
IMPORTANT: le fait de nettoyer le filtré une fois par mois permet de prévenir les risques d'incendie. Les graisses et la poussière piégées par ce filtré affectent directement l'efficacité de la hotte. Il est donc important de le laver régulièrement avec un produit nettoyant pour apparèils menagers, car les résidus de graisses accumulés sont potentiellement inflammbables.
Remplacement annuel du filtré à charbon actif (non inclus)
Ce filtré permettant de piéger les odeurs, ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire, sans évacuation d'air vers l'extérieur). Il doit être changé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.
Remplacement des lampes d'éclairage
- Éteignez et débranchez la hotte.
- Retirez le cache de la lampe.
- Retirez la lampe.
-
Remplacez-la avec une lampe du même type et qui a les mêmes specifications.
-
Lampes LED (1,5W max.)
GUIDE DE DÉPANNAGE
| Problème Cause | Solution | |
| La lumière de la hotte s'allume mais pas la ventilation. | Les hélices ventilateur sont bloquées. | déteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée. |
| Le moteur a été endommagé. | ||
| Ni la lumière, ni la ventilation ne fonctionnent. | La lampe a grillé. Rempla | cez-la avec une lampe qui a les mêmes specifications. |
| Le cordon d'alimentation n'est pas bien branché. | Débranchez puis rebranchez le cordon. | |
| L'appareil vigre fortement. | Les hélices du ventilateur sont abimées. | Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée. |
| Le moteur du ventilateur n'est pas bien fixé. | Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée. | |
| La hotte n'est pas accrochée correctement. | Décrochez-la et vérifie que le support mural est bien installé. | |
| La puissance d'aspiration ne semble pas être suffisante. | La table de cuisson est trop éloignée de la hotte. | Vérifie que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire. |
CHARACTERISTIQUES TECHNIQUES
| MARQUE | California |
| REFERENCE | AA9-6 SS(BX2-4-C6E9D08) |
| CONSOMMATION D'ENERGIE ANNUELL (kWh/an) 44,7 | |
| CLASSE D'EFFICACITE ÉNERGÉTIQUE | A |
| EFFICACITE FLUIDODYMANIQUE | 29,9 |
| CLASSE D'EFFICACITE FLUIDODYNAMIQUE | A |
| EFFICACITE LUMINEUSE (lux/W) | 27,2 |
| CLASSE D'EFFICACITE LUMINEUSE | B |
| EFFICACITE DE FILTRATION DES GRAISSES | 73,7 |
| CLASSE D'EFFICACITE DE FILTRATION DES GRAISSES | D |
| DéBIT D'AIR À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (m3/h) | 293 |
| DéBIT D'AIR À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (m3/h) | 620 |
| DéBIT D'AIR EN MODE INTENSIF (m3/h) - | |
| NIVEAU SONORE PONDÉRÉ À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (dB) | 55 |
| NIVEAU SONORE PONDÉRÉ À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (dB) | 72 |
| NIVEAU SONORE PONDÉRÉ EN MODE INTENSIF (dB) | - |
| LA CONSOMMATION D'ENERGIE EN MODE «ARRÊT» (W) | 0,41 |
| LA CONSOMMATION D'ENERGIE EN MODE «VEILLE» (W) | - |
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparèels électriques et Electroniques doit se faire selon des régles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre apparéil, tel que le signale le symbole appose sur sa plaque signalétique ou sur l'emballage, ne doit en aucune cas être jeté dans une poubelle publique ou juste destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.
Mise au rebut
Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à resort avant de vous débarrasser de l'appareil. Ceci permet d'évier aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.
Importé par WESDER SAS
67 bis, rue de Seine
94140 Alfortville
France
