CF91 - Hotte CALIFORNIA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte aspirante murale, moteur puissant, éclairage LED intégré
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtration	Filtres à graisse en aluminium, filtre à charbon (optionnel)
Dimensions	Largeur 90 cm, profondeur 50 cm
Utilisation	Idéale pour les cuisines ouvertes, facile à utiliser avec des commandes tactiles
Maintenance	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Informations générales	Garantie 2 ans, installation murale requise

FOIRE AUX QUESTIONS - CF91 CALIFORNIA

Comment nettoyer les filtres de ma hotte CALIFORNIA CF91 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant 15 à 30 minutes. Rincez-les ensuite à l'eau claire et laissez sécher avant de les remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, il pourrait y avoir un problème avec le bouton d'alimentation ou le câblage interne.

Quel type de filtre dois-je utiliser pour remplacer celui de ma hotte CALIFORNIA CF91 ?

La hotte CALIFORNIA CF91 utilise des filtres à charbon et des filtres en aluminium. Assurez-vous de vérifier le modèle exact de filtre dans le manuel d'utilisateur ou sur notre site web.

La hotte fait-elle un bruit anormal, que dois-je faire ?

Si la hotte émet un bruit anormal, vérifiez si les filtres sont propres et bien installés. Si le bruit persiste, il peut s'agir d'un problème avec le moteur ou les roulements, et il est conseillé de contacter un professionnel.

À quelle fréquence dois-je remplacer les filtres de ma hotte ?

Il est recommandé de remplacer les filtres à charbon tous les 6 mois et de nettoyer les filtres en aluminium tous les 2 à 3 mois, selon l'utilisation de la hotte.

Ma hotte ne ventile pas correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et que la sortie d'air n'est pas bloquée. Assurez-vous également que la hotte est adaptée à la taille de votre cuisine.

Comment installer ma hotte CALIFORNIA CF91 ?

Consultez le manuel d'installation fourni avec la hotte pour des instructions détaillées. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Quel est le niveau sonore de la hotte CALIFORNIA CF91 ?

Le niveau sonore de la hotte CALIFORNIA CF91 varie en fonction de la vitesse de ventilation, mais il est conçu pour être silencieux, généralement autour de 50 à 65 dB.

Est-ce que la hotte CALIFORNIA CF91 a une fonction d'éclairage ?

Oui, la hotte CALIFORNIA CF91 est équipée d'un éclairage LED pour illuminer votre plan de cuisson pendant que vous cuisinez.

Où puis-je trouver le manuel d'utilisation de la hotte CALIFORNIA CF91 ?

Le manuel d'utilisation est disponible sur notre site web dans la section 'Support' ou 'Téléchargements'. Vous pouvez aussi le demander à notre service client.

MODE D'EMPLOI CF91 CALIFORNIA

Avant l'installation ou la première utilisation de cet apparéil, dire attentivement cette notice. La conserver soigneusement par la suite.

TABLE DES MATIÈRES

TABLE DES MATIÈRES 1
AVERTISSEMENTS 2
CONSIGNES DE SECURITE 3
DESCRIPTION DU PRODUIT 9
INSTALLATION. 10
UTILISATION 16
ENTRETIEN ET NETTOYAGE DE L'APPAREIL 17
GUIDE DE DÉPANNAGE 19
CARACTERISTIQUES TECHNIQUES 20

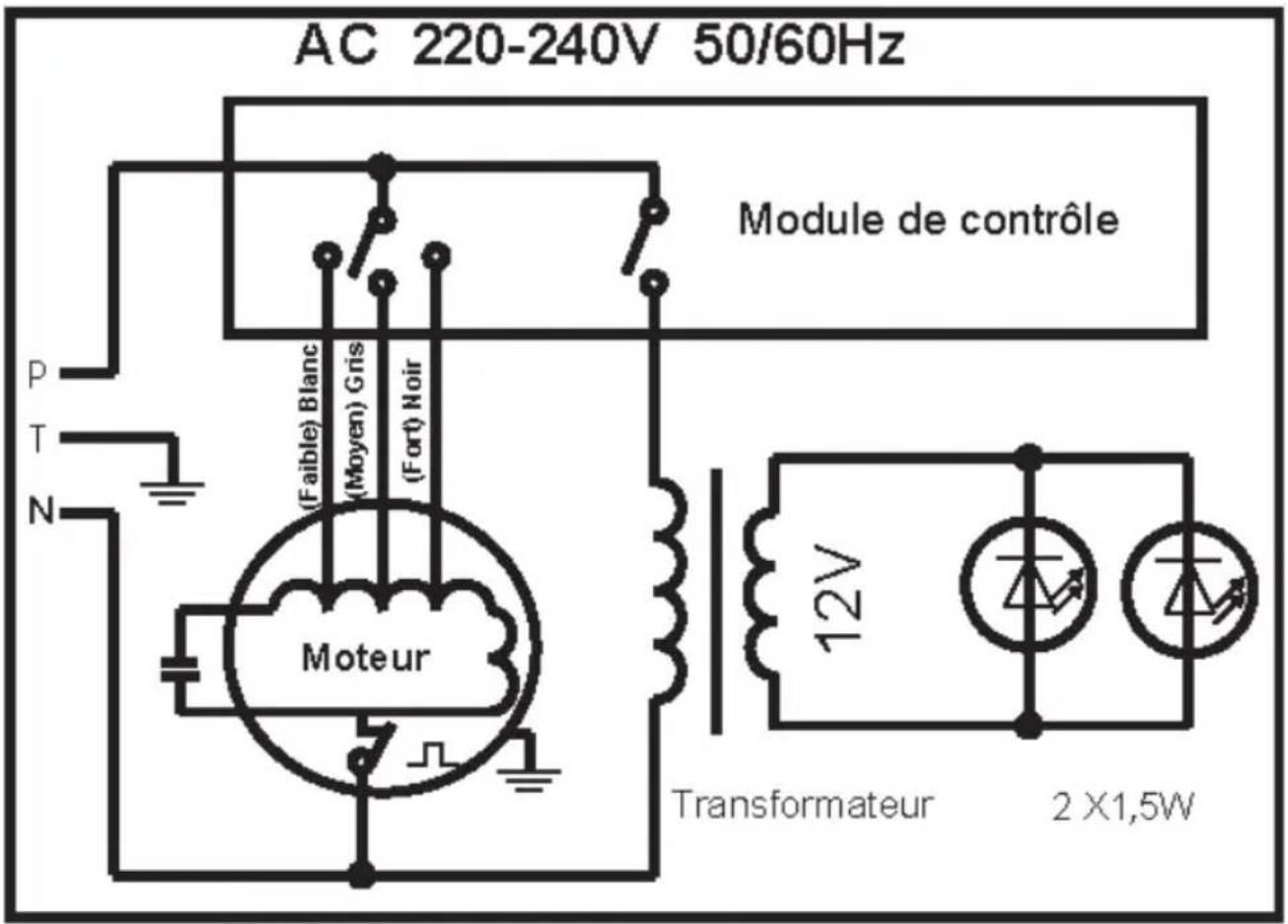

SCHEMA ELECTRIQUE 22

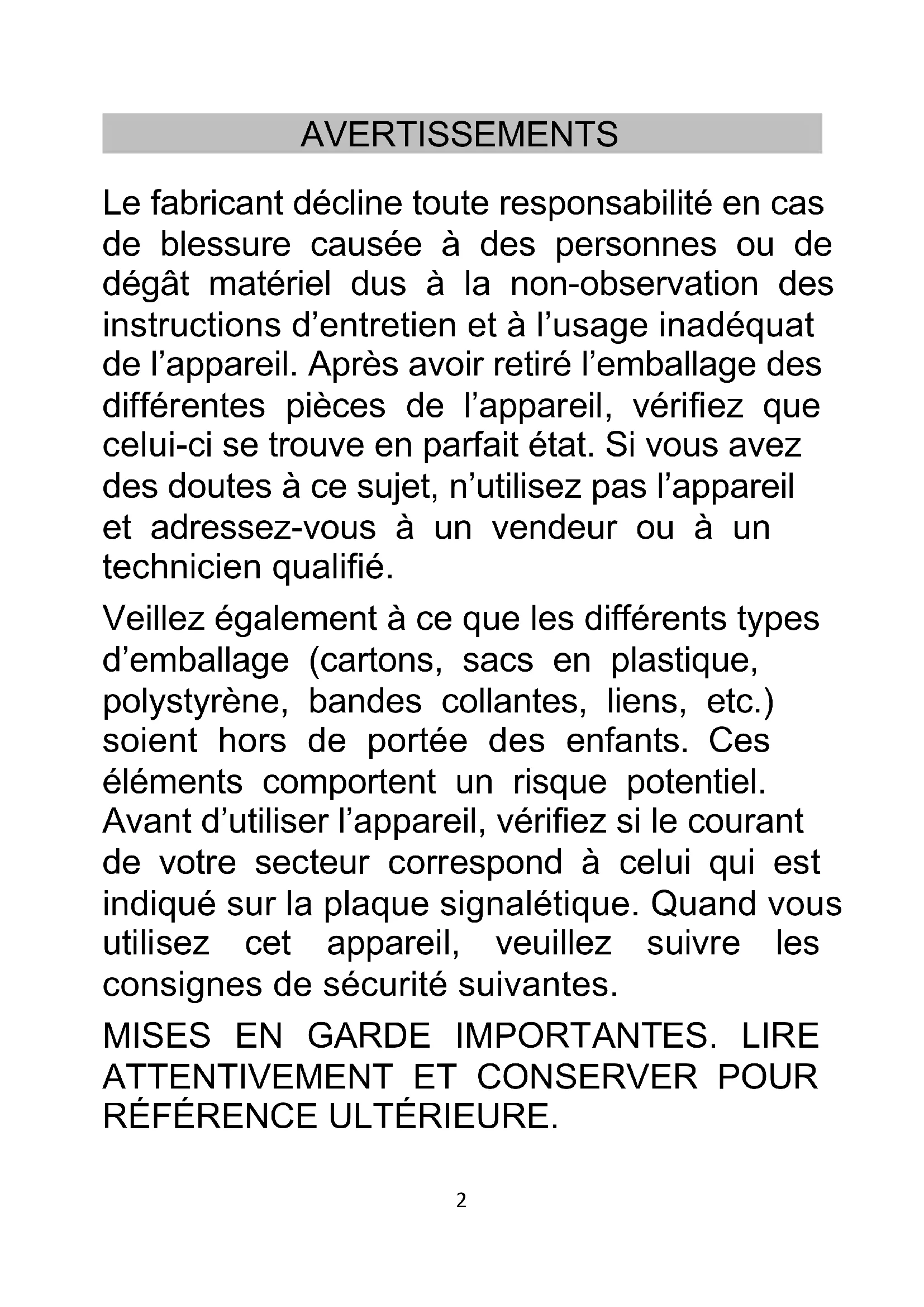

AVENTISSEMENTS

Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d'entretien et à l'utilisation inadéquat de l'appareil. ÀpRES avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous à un vendeur ou à un technicien qualifié.

Veiliez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel. Avant d'utiliser l'appareil, vérifiez si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique. Quand vous utilisez cet apparéil, veuillez suivre les consignes de sécurité suivantes.

MISES EN GARDE IMPORTANTES. LIRE ATTENTIVEMENT ET CONSERVER POUR RÉFERENCE ULTÉRIEURE.

CONSIGNES DE SECURITÉ

Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation. Conserve cette notice avec soin.

1. Vérifiez premièrement si la tension indiquée sur le produit correspond à votre alimentation électrique.
2. Avertissement : afin d'éviter tout risque d'incendie, délectrocution ou de blessure, veillez à toutes suivre les principales consignes de sécurité suivantes quand vous utilisez un apparéil électrique.
3. Vérifiez régulièrement l'état de votre apparéil. N'utilisez pas l' apparéil si ce dernier est endommagé.
4. Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.
5. N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommagé(e). N'utilisez pas l'appareil s'il est tombé, s'il est endommagé, s'il est resté dehors ou s'il est tombé dans l'eau. Retournez l'appareil au service après-vente le plus proche pour qu'il soit réparé ou ajusté.

6. Ne tirez et ne portez pas l'appareil par le cordon d'alimentation, n'utilisez pas le cordon comme poignée, ne coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés.

7. Ne placez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmêler. Tenez le cordon éloigné des surfaces chaudes.

8. Ne retirez pas la prise en tirant sur le cordon. Pour laopyreze-la en main et retirez-la prudemment de la prise murale.
9. Utilisez uniquement une rallonge certifiée avec l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trébuche sur le cordon ou la prise.
10. Attention : débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.
11. Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-venture ou une personne de qualification similaire, afin d'eviter tout danger.

12. Toute réparation doit être effectuee par le service après-vente ou des personnes de qualification similaire.

13. Tous travaux électriques requis dans le cadre de l'installation de cet apparéil doivent être effectués par un électricien qualifié ou une personne compétente.

14. Éteignez et débranchez l'appareil lorsque vous ne l'utilisez pas.
15. N'utilisez pas l'appareil pres de matérieliaux inflammables.
16. N'utilisez pas d'autres accessoires que ceux étant fournis avec l'appareil.
17. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillance(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jourer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectués par des enfants sans surveillance.

18. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'ordinateil.

19. Cet apparéil n'est pas un jouet. Ayez une stricte surveillance quand vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques.

20. Ne nettoyez jamais l'appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.

21. Ne stockez pas et n'utilisez pas d'essence ou toute autre vapeur ou liquide inflammable à proximé de cet apparéil. Les fumées peuvent entraîner un incendie ou une explosion.

22. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que :

23. les coins cuisine réservés au personnel des magasins, bureaux et autres environnementste professionnels ;

24. les fermes ;
25. l'utilisation par les clients des hotels, moteliers et autres environnementés à caractère résidentiel ;

26. les environnements du type chambres d'hôtes.

27. Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d'alimentation doit être déconnectée de la prise de courant.

28. Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cordon d'alimentation ou la prise dans de l'eau ou tout autre liquide.

29. Veuillez nettoyer la hotte et le filtrre régulièrement, afin de garantir leur bon fonctionnement et leur efficacité.
30. Nettoyez l'appareil en suivant soigneusement les consignes prsentes dans cette notice, afin de prévenir tout risque d'incendie.
31. Veiliez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'airations, surtout lorsqu'elle est utilisée en même temps que des apparêils à gaz ou autres combustibles.
32. L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer des fumées d'appareils utilisant du gaz ou un autre combustible.
33. Veiliez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.
34. Ne faites pas flamber des alimentents sous la hotte.

35. ATTENTION : certaines parties accessibles de l'appareil, ainsi que celles des apparèils de cuisson utilisés en même temps, peuvent devenir chaudes.

36. Danger d'électrocution: ne branchez l'appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à un électricien qualifié.

37. Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution, voir la mort.
38. La distance minimale entre la table de cuisson et la partie la plus BASSE de la hotte doit etre d'au moins 65 cm (se referrer aux consignes d'installation dans le manuel).
39. Il est préférible de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.
40. Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coudé de trop nombreuses fois.
41. Les enfants de moins de trois ans doivent être tenus à l'écart de l'appareil à moins d'être constamment surveillés.

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le remplacement de l'ampoule (le cas échéant), le nettoyage et la mise au rebut de l'appareil, reféréz-vous aux paragraphs ci-après de la notice.

DESCRIPTION DU PRODUIT

Référence	CF9(A) (Modèle: BX2-4-J1E9H06)
Puisance totale	233 W
Puisance moteur	230 W
Éclairage LED	2 x 1,5 W
Alimentation	220-240 V
Fréquence	50/60 Hz
Filtres	2 filtres àGRAisses en aluminium
Programmateur	Mécanique avec boutons poussoirs

	Accessoires fournis
2	Écrous pour les vis du support mural
1	Support mural
9	Chevilles en caoutchouc
9	Vis (8mm)
2	Vis d'installation de cheminée (30 mm)

Préparer l'installation

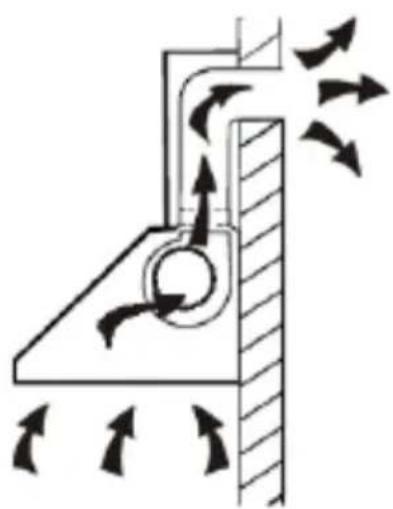

Si la pièce dans laquelle se trouvera la hotte dispose d'une ouverture vers l'extérieur, suivez les consignes cédssous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émailé, en aluminium ou en matière non-inflammable, avec un diamètre interne de 150 mm).

Veuillez eteindre la hotte et la débrancher du secteur avant toute installation.

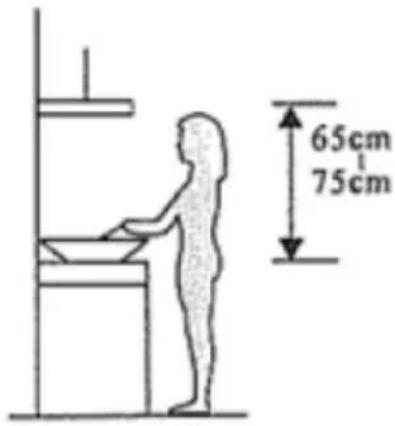

La hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson pour un résultat optimal d'aspiration.

Installation avec ouverture vers l'extérieur ATTENTION!

Veuillez respecter toutes les mises en garde figurant sur cette notice, en particulier celles relatives à l'évacuation d'air vers l'extérieur. L'installation de la hotte doit être effectuee par au moins 2 personnes.

MISE EN GARDE :

Le non-respect des consignes suivantes concernant l'installation et la fixation de l'appareil et des vis peut entrainer un risque d'électrocution.

Lorsque la hotte et un apparéil de cuisson qui est alimenté par une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans lapiece ne doit pas dépasser 4 Pa (4 x 10^-5 Bar).

Percez 3 troughs de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles fournies.

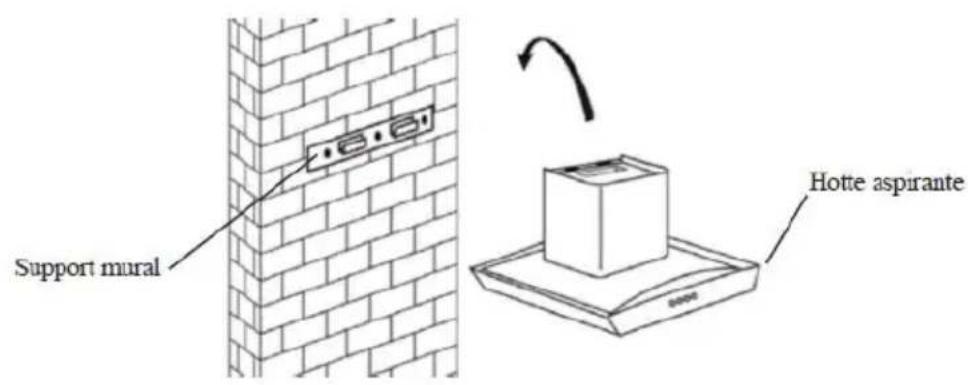

Soulevez la hotte et accrochez-la sur le support mural.

Fixez le clapet anti-retour sur la hotte puis connectez-la gaine d'évacuation (fournie) au clapet (voir schéma ci-contre).

Installation de la cheminée pour les modèles en verre bombé et en forme de T.

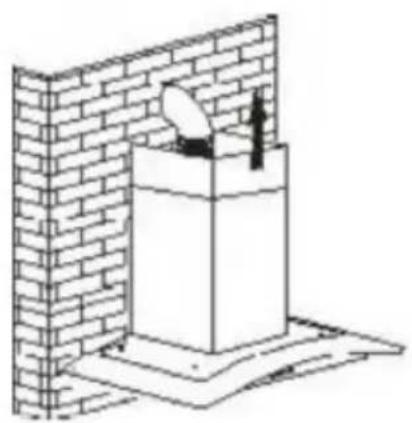

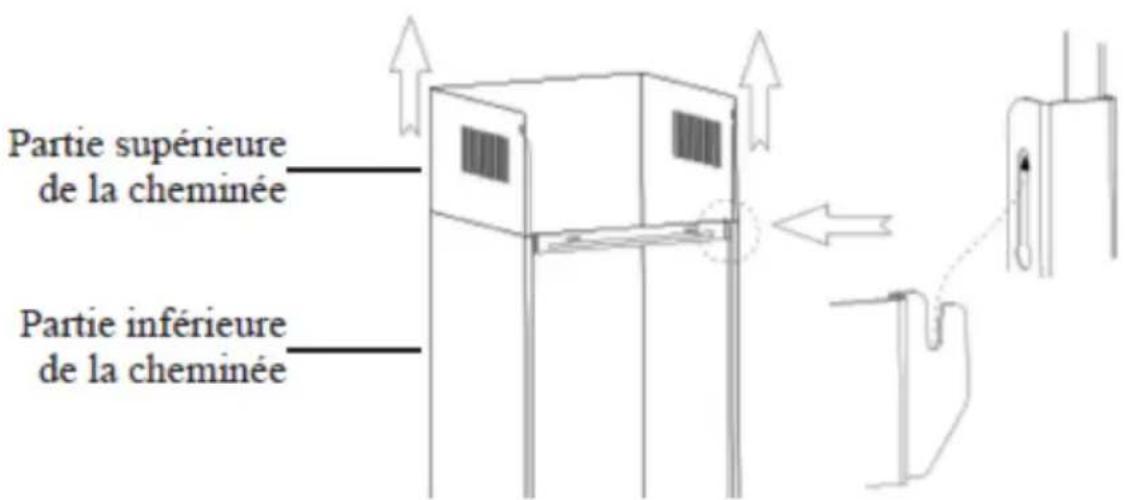

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaitée.

Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ciddssous.

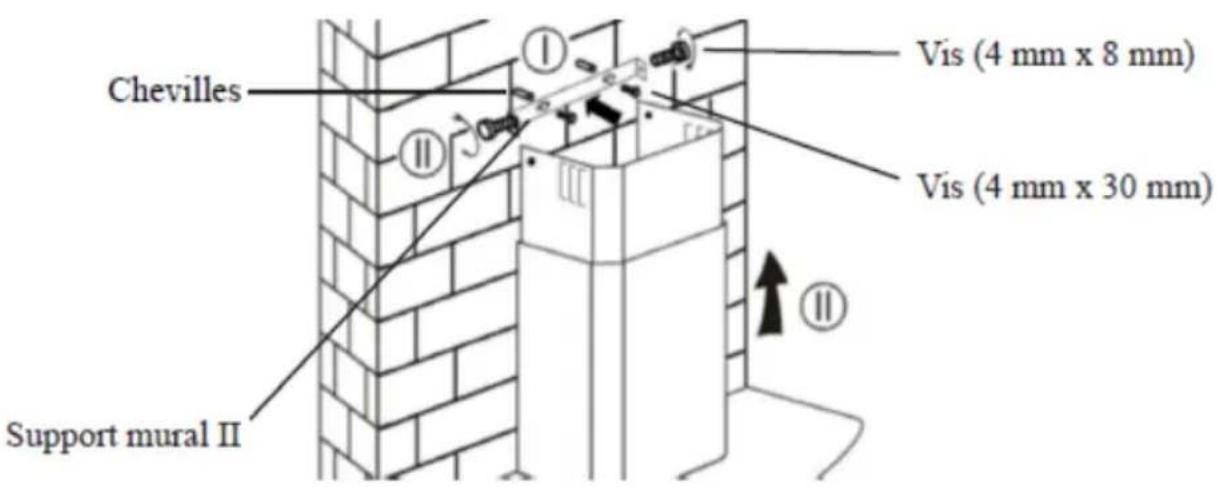

Percez 2 troughs de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies.

Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

Installation sans ouverture vers l'extérieur

Si la piece dans laquelle la hotte sera installée ne dispose pas d'ouverture de ventilation vers l'extérieur, il n'est pas nécessaire d'utiliser la gaine d'évacuation.

Les consignes d'installation sont néanmoins similaires à celles figurant dans le chapitre « Installation avec ouverture vers l'extérieur »

Un filtré à charbon (non inclus) peut être installé pour piéger les odeurs. Pour ce faire, retirez d'abord le filtré à graisses en le tirant vers le bas après l'avoir débloqué.

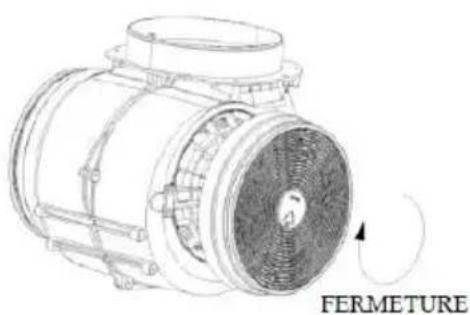

Montez le filtré à charbon sur la hotte en le tournant dans le sens des aiguilles d'une montre.
Procedez de la même manière pour le deuxième filtré. Remettez le filtré à graisses.

REMARQUES :

Assurez-vous que le contrôle soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.
- L'installation d'un filtré à charbon diminue la puissance d'aspiration de la hotte.

UTILISATION

PANNEAU DE COMMANDE

Pourmettre en marche la hotte,appuyez sur l'un des 3 boutons de vitesse (lente,moyenne ou rapide).

0 Bouton d'arrêt

Permet d'arrête le ventilateur de la hotte.

Bouton de vitesse lente

Permet d'activer le ventilateur au niveau de réglage le plus bas.

Cette vitesse convient à des cuissons ne produit pas beaucoup de vapeur, telles que les plats mistrétés.

Bouton de vitesse moyenne

Ce niveau de réglage convient à toute cuisson standard.

Bouton de vitesse rapide

Il s'agit du niveau de réglage le plus efficace. Il convient à des cuissons produitant beaucoup de fumée ou de vapeur.

Bouton d'éclairage

Appuyez une fois sur cette touche pour allumer ou eteindre la luziere de la hotte.

ENTRETIEN ET NETTOYAGE DE L'APPAREIL

Avant tout nettoyage ou entretien, veuilles eteindre et debrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempé dans de l'eau tiège légèrement savonneuse ou mélangée à un produit d'entretien. N'utilisez enaucun cas de tampon à récurer en métal, de produit chimique abrasif ou de Brosse à poils durs.

Nettoyage mensuel du filtré à graisses

IMPORTANT : le fait de nettoyer le filtrre une fois par mois permet de prévenir les risques d'incendie.

Les graisses et les poussières piégées par ce filtre affectent directement l'efficacité de la hotte. Il est donc important de la laver régulièrement avec un produit nettoyant pour apparueils menagers, car les résidus de graisses accumulés sont potentiellement inflammables.

Remplacement annuel du filtré à carbon actif

Ce filtre permettant de piéger les odeurs ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire sans évacuation d'air vers l'extérieur.). Il doit

etre changé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement des lampes déclairage

ATTENTION : Pour remplacer les lampes, veuillez contacter un technicien/agréé.

Lampes LED (1,5 W max.)

GUIDE DE DÉPANNAGE

Panne	Cause	Solution
La lumière de la hotte s'allume mais pas la ventilation.	Les hélices du ventilateur sont bloquées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur a été endommagé.
Ni la luzière ni la ventilation ne fonctionnent.	La lampe a grillé.	Remplacez la lampe avec une lampe qui a les mêmes specifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranche puis rebranchez le cordon.
L'appareil vibre fortement.	Les hélices du ventilateur sont abîmées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur du ventilateur n'est pas bien fixé.
	La hotte n'est pas accrochée correctement.	Décrochez-la et vérifie que le support mural est bien installé.
La puissance d'aspiration ne semble pas être suffisante.	La table de cuisson est trop éloignée de la hotte.	Vérifiez que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

Pour toute autre panne, veuillez contacter le service après-vente ou votre revendeur.

CARACTERISTIQUES TECHNIQUES

MARQUE	California
RÉFERENCE	CF9(A)(BX2-4-J1E9H06)
CONSOMMATION D'ENERGIE ANNUELLE (kWh/an)	42,6
FACTEUR D'ACCROISSEMENT DANS LE TEMPS (f)	0,9
INDICE D'EFFICACITÉ ÉNERGÉTIQUE (EEIhood)	50,3
CLASSE D'EFFICACITÉ ÉNERGÉTIQUE	A
EFFICACITÉ FLUIDODYMANIQUE	31,1
CLASSE D'EFFICACITÉ FLUIDODYNAMIQUE	A
EFFICACITÉ LUMINEUSE (lux/W)	32,2
CLASSE D'EFFICACITÉ LUMINEUSE	A
EFFICACITÉ DE FILTRATION DES GRAISSES	77,5
CLASSE D'EFFICACITÉ DE FILTRATION DES GRAISSES	C
DéBIT D'AIR MESURE AU POINT DE RENDEMENT MAXIMAI (m3/h)	348
PRESSION D'AIR MESURÉE AU POINT DE RENDEMENT MAXIMAL (Pa)	369
DéBIT D'AIR MAXIMAL (m3/h)	637,9
DéBIT D'AIR À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (m3/h)	292,6
DéBIT D'AIR À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (m3/h)	643,3
DéBIT D'AIR EN MODE INTENSIF (m3/h)	-
PUISSANCE ÉLECTRIQUE À L'ENTREE MESURÉE AU POINT DE RENDEMENT MAXIMAL (W)	123,1
PUISSANCE NOMINALE DU SYSTEME D'ÉCLAIRAGE (W)	1,5 x 2
ÉCLAIREMENT MOYEN DU SYSTEME D'ÉCLAIRAGE SUR LA SURFACE DE CUISSON (lux)	97
NIVEAU SONORE PONDÉRÉ À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (dB)	56
NIVEAU SONORE PONDÉRÉ À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (dB)	72
NIVEAU SONORE PONDÉRÉ EN MODE INTENSIF (dB)	-
CONSOMMATION D'ENERGIE EN MODE « ARRÊT » (W)	0
CONSOMMATION D'ENERGIE EN MODE « VEILLE » (W)	-
Les valeurs ci-dessus sont testées et calculées selon la règlementation UE65-2014, UE66-2014.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères.

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour autres applications conformément à la directive.

Afin de réduire l'impact environnemental total du processus de cuisson (par exemple la consommation d'énergie), assurez-vous que votre hotte est installée comme indiqué dans le mode d'emploi; ventilez bien l'espace où l'unité est installée et maintenez le conduit d'extraction aussi droit et court que possible.

Pour les hottes non automatiques, il est conseilé d'eteindre le moteur dans les 10 minutes suivant la fin de la cuisson.

Lors de l'entretien : assurez-vous de démonter les composants comme indiqué dans le mode d'emploi.

Mise au rebut

Rendez l'appareil inutilisable immédiatement. Débranche la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à dessort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.

Importé par WESDER SAS 67 bis, rue de Seine 94140 Alfortville France

Cette notice est aussi disponible sur le site suivant http:// notices.wesder.net

Copyright WESDER SAS France Droits de reproduction réservés

SCHEME ELECTRIQUE
