Marque	California
Modèle	CA6
Type de produit	Hotte aspirante de cuisine
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance totale	213 W
Puissance moteur	210 W
Éclairage	LED, 2 × 1,5 W
Nombre de vitesses	3 (lente, moyenne, rapide)
Débit d'air (min)	366 m³/h
Débit d'air (max)	610 m³/h
Niveau sonore min	71 dB
Niveau sonore max	75 dB
Classe énergétique	B
Consommation annuelle	66 kWh/an
Filtre à graisses	Aluminium, lavable au lave-vaisselle
Filtre à charbon actif	Optionnel, à remplacer annuellement
Distance minimale au plan de cuisson	65 cm
Diamètre de sortie d'air	150 mm
Panneau de commande	Mécanique, boutons poussoirs
Réparabilité	Lampe remplaçable par l'utilisateur ; moteur réparable par un professionnel
Entretien	Nettoyage mensuel du filtre à graisses ; nettoyage extérieur avec chiffon doux

FOIRE AUX QUESTIONS - CA6 CALIFORNIA

À quelle distance installer la hotte au-dessus de la cuisinière ?

La distance recommandée est de 65 à 75 cm entre le plan de cuisson et le bas de la hotte pour une aspiration optimale.

Comment nettoyer le filtre à graisses ?

Le filtre à graisses en aluminium doit être nettoyé une fois par mois au lave-vaisselle ou à la main avec de l'eau tiède savonneuse. Ne pas utiliser de produits abrasifs.

Faut-il un filtre à charbon ?

Le filtre à charbon est optionnel. Il est nécessaire uniquement si la hotte fonctionne en recyclage (sans évacuation extérieure). Il se remplace une fois par an.

Que faire si la hotte vibre anormalement ?

Vérifiez d'abord que la hotte est bien fixée au mur et que le support mural est solide. Si les vibrations persistent, les hélices ou le moteur peuvent être endommagés ; contactez le service après-vente.

Comment remplacer l'éclairage LED ?

Éteignez et débranchez la hotte. Retirez le cache de la lampe, puis remplacez la lampe défectueuse par une lampe LED de mêmes spécifications (2×1,5 W). Refermez le cache.

La hotte aspire-t-elle mal ?

Vérifiez la distance entre la hotte et la cuisinière (65-75 cm). Nettoyez le filtre à graisses et assurez-vous que le conduit d'évacuation n'est pas obstrué ou trop coudé.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Dans ce cas, installez un filtre à charbon actif (non fourni) pour absorber les odeurs. L'efficacité sera légèrement réduite.

Que faire si le moteur ne démarre pas mais que l'éclairage fonctionne ?

Cela peut indiquer un blocage des hélices ou un moteur défectueux. Éteignez la hotte et faites-la réparer par un professionnel qualifié.

Quel type de câble d'alimentation est fourni ?

La hotte est livrée avec un cordon d'alimentation et une prise de courant standard. Assurez-vous que la prise murale est bien mise à la terre.

Comment éliminer la hotte en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans une déchetterie ou un point de collecte pour appareils électriques et électroniques conformément à la directive 2012/19/EU.

MODE D'EMPLOI CA6 CALIFORNIA

Veuillez dire attention cette notice d'utilisation avait d'utiliser votre hotspot aspirante.
Conserve-la soignement pour touteuturereference.

PO 15205 CA6

TABLE DES MATIÈRES

INTRODUCTION. 2

AVERTISSEMENTS 2

CONSIGNES DE SECURITE 3-6

DESCRIPTION DE LA HOTTE. 7

CONSIGNES POUR UNE INSTALLATION MURALE....8-13

CONSIGNES D'UTILISATION 14

ENTRETIEN ET NETTOYAGE DE L'APPAREIL 15

GUIDE DE DEPANNAGE. 16

CHARACTERISTIQUES TECHNIQUES. 17

INTRODUCTION

Nous vous remercions d'avoir besoinie cette hotte de cuisine.

Cette notice a ete concue pour vous donner toutes les consignes nécessaires relatives à l'installation, l'utilisation et I'entretien de votre apparéil.

Nous insistons sur la nécessite ABSOLUE de dire et suivre les conseils de sécurité suivants avant l'installation ou la première utilisation de l'ordinateur.

Cette hotte, au design épure, utilise des matériaux de haute qualité et est très facile à monter et installer. Equipée d'un puissant moteur électrique et d'un ventilateur centrifuge, cette hotte dispose d'une forte puissance d'aspiration, tout en fonctionnant silencieusement.

AVERTISSEMENTS

Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d'entretien et à l'usage inadéquat de l'appareil. ÀpRES avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous à un vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel. Avant d'utiliser l'appareil, vérifie si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique. Quand vous utilisez cet apparéil, veillez suivre les consignes de sécurité suivantes.

MISES EN GARDE IMPORTANTES. LIRE ATTENTIVEMENT ET CONSERVER POUR RÉFERENCE ULTÉRIÉURE.

CONSIGNES DE SECURITÉ

Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation. Conservez cette notice avec soin.

AVERTISSEMENT : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, voirlez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un apparéil électric.

• Vérifiez régulierement l'etat de votre apparéil. N'utilisez pas l' apparéil si ce dernier est endommagé.
• Ne manipuliez ni l'appareil, ni la prise avec les mains mouillées.
• N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommage(e). N'utilisez pas l'appareil s'il est tombé, s'il est endommage, s'il est resté dehors ou s'il est tombé dans l'eau. Retournez l'appareil au service après-vente le plus proche pour qu'il soit réparé ou ajusté.
• Ne tirez et ne portez pas l'appareil par le cordon d'alimentation, n'utilise pas le cordon comme poignee, ne coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés.
• Ne placez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmelier. Tenez le cordon éloigné des surfaces chaudes.
• Ne retirez pas la prise en tirant sur le cordon. Pour la prisoner, prenez-la en main et retirez-la prudement de la prise murale.

• Utilisez uniquement une rallonge certifiée avec l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trabuche sur le cordon ou la prise.

• ATTENTION : débranchez toujours le cable d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Toute réparation doit être effectuee par le service après-vente ou des personnes de qualification similaire.
• Tous travaux électriques requis dans le cadre de l'installation de cet appeareil doivent être effectuels par un électricien qualifié ou une personne compétente.
• Éteignez et débranche l'appareil lorsque vous ne l'utilise pas.
• N'utilisez pas l'appareil pres de matérieliaux inflammables.
• N'utilise pas d'autres accessoires que ceux étant fournis avec l'appareil.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectés par des enfants sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet apparéil n'est pas un jouet. Ayez une stricte surveillance quand vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques.

• Ne nettoyez jamais l'appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.

• Ne stockez pas et n'utilise pas d'essence ou toute autre vapeur ou liquide inflammable à proximé de cet apparéil. Les fumées peuvent entraîner un incendie ou une explosion.

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que :
• descoins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelles ;
  des fermes;
• l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.
• Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d'alimentation doit être déconnectée de la prise de courant.
• Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cable d'alimentation ou la prise dans de l'eau ou tout autre liquide.
• Veuillez nettoyer la hotte et le filtrre régulierement, afin de garantir leur bon fonctionnement et leur efficacité.
• Nettoyez l'appareil en suivant soigneusement les consignes générées dans cette notice, afin de prévenir tout risque d'incendie.
• Veiliez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'airations, surtout lorsqu'elle est utilisée en même temps que des apparciels à gaz ou autres combustibles.
  L'air aspiré ne doit enaucun casetre evacuédans un flux d'air ou du gaz ou d'autres combustibles sont present.
• Veiliez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.

• Ne faites pas flamber des alimentents sous la hotte.

• ATTENTION : certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuventvenir chaudes.

• Danger d'électrocution: ne branchez l'appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à unElectricien qualifié.
• Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution, voir la mort.
• La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65~cm (se référer aux consignes d'installation dans le manuel).
• Il est préférible de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.
• Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coudé de trop nombreuses fois.
• Vérifiez premièrement si la tension indiquée sur le produit correspond à votre alimentation électrique.
• En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le nettoyage et la mise au rebut de l'appareil, referez-vous aux paragraphs ci-après de la notice.

DESCRIPTION DE LA HOTTE

Référence CA6 (BX2-2-J1E6H01)
Puisance totale 213W
Puisance moteur 210W
Éclairage LED 2 x 1,5W
Alimentation 220-240V
Fréquence 50/60Hz
Filtres 1 filtré à graissés en aluminium
Programmateur Mécanique avec boutons poussoirs

7

CONSIGNES POUR UNE INSTALLATION MURALE

Preparer l'installation

1. Si la pièce dans laquelle sc trouvera la hotte dispose d'une l'extérieur, suivez les consignes ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émaille, en aluminium ou en matière non-inflammable, avec un diamètre interne de 150mm ).

1. Veuillez eteindre la hotte et la debrancher du secteur avant toute installation.

1. La hotte doit etre placee a une distance de 65 a 75 cm au-dessus de la table de cuisson pour un résultat optimal d'aspiration.

8

Installation avec ouverture vers l'extérieur

ATTENTION!

Veuillez respecter toutes les mises en garde figurant dans cette particulier celles relatives à l'évacuation d'air vers l'extérieur.

MISE EN GARDE:

Le non-respect des consignes suivantes concernant l'installation et la fixation de l'apparil et des vis, peut entrainer un risque d'électrocution.

Lorsque la hotte et un apparil de cuisson qui est alimenté par une énergie autre que l'électricité fonctionnement simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).

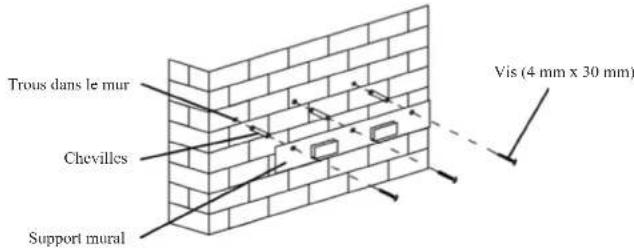

• Percez 3 troue de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles fournies.

• Soulevez la hotte et accrochez-la sur le support mural.

9

Fixez le clapet anti-retour sur la hotte puis connectez la gaine d'évacuation au clapet (voir schéma ci-dessous).

• Installation de la cheminée

Pour les modèles en verre et en forme de T

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaïée.

Une fois la cheminée positionné à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous.

10

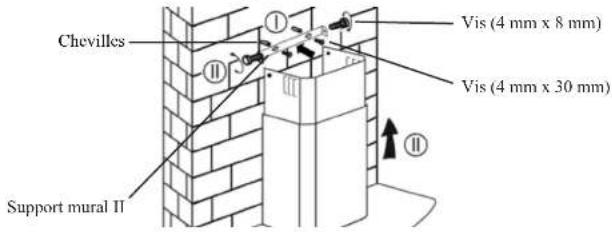

Percez 2 trouss de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies.
Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

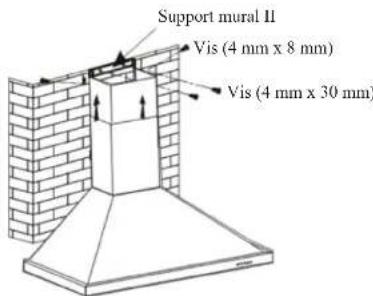

Pour les modeles en tour

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaïette.

Fixez la partie inférieure de la cheminée avec 2 vis de 4mm× 8mm

Ajustez la hauteur de la cheminée puis fixez les 2 parties sur le support mural 1 avec 2 vis de 4mm× 8mm , comme illustré ci-dessous.

Percez 2 très de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournics.

Montez la cheminée sur la hotte puis fixez-les avec 2 vis.

Installation sans ouverture vers l'extérieur

Si la pièce dans laquelle la hotte sera installée ne dispose ventilation vers l'extérieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont néanmoins similaires à celles figurant dans le chapitre « Installation avec ouverture vers l'extérieur »

Un filtré à charbon actif peut être installé pour piéger les odeurs. Pour ce faire, retirez d'abord le filtré àGRAISSES en le tirant vers le bas après l'avoir débloqué.

Montez le filtré à charbon sur la hotte en le tournant dans le sens des aiguilles d'une montre. Procedez de la même manière pour le deuxième filtré. Remettez le filtré àGRAISSES.

REMARQUES:

Assurez-vous que le filtre soit solidement fixé ; dans le cas contaire, il risquerait de se detacher et de présenter un danger.
L installation d'un filtré à charbon diminue la puissance d'aspiration de la botte.

CONSIGNES D'UTILISATION

PANNEAU DE COMMANDE

Pourmettre en marche la hotte,appuyez sur 1'un des 3 boutons de vitesse (lente, moyenne ou rapide).

0 Bouton d'arrêt

Permet d'arreter le ventilateur de la hotte.

Bouton de vitesse lente

Permet d'activer le ventilateur au niveau de réglage le plus bas. Cette vitesse convient à des cissons ne produit pas beaucoup de vapeur, telles que les plats mjotés.

Bouton de vitesse moyenne

Ce niveau de réglage convient à toute éuisson standard.

Bouton de vitesse rapide

Il s'agit du niveau de réglage le plus efficace. Il convient à des cuissons produitant beaucoup de fumée ou de vapeur.

Bouton d'éclairage

Appuyez une fois sur cette touche pour allumer ou eteindre la lumiere de la hotte.

ENTRETIEN ET NETTOYAGE DE L'APPAREIL

Avant tout entretien ou nettoyage, veuillez eteindre et debrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempe dans de I'eau tiède légarement savonnexe ou mélange à un produit d'entretien. N'utilisez en aucun cas de tampon à recuner en métal, de produit chimique abrasif ou de brosse à poils durs.

Nettoyage mensuel du filtré àGRAISSES

IMPORTANT : le fait de nettoyer le filtrre une fois par mois prévenir les risques d'incendie.

Les graisses et la poussière piégées par ce filtre affectent directement l'efficacité de la hotte. Il est donc important de le laver régulièrement avec nettoyant pour apparciels menagers, car les résidus de graisses accumulés sont potentiellement inflammables.

Remplacement annuel du filtré à charbon actif (non inclus)

Ce filtre permettant de piéger les oedours, ne peut être installé que sur les modélés de hotte à recyclage d'air (c'est-à-dire, sans évacuation d'air vers l'extérieur).

Il doit être change au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement des lampes d'éclairage

1. Eteignez et debranchez la hotte.
2. Retirez le cache de la lampe.
3. Retirez la lampe.
4. Remplacez-la avec une lampe du même type, ayant les mêmes specifications.

Problème Cause	Solution
La lumière de la hotte s'allume mais pas la ventilation.	Les hélices du ventilateur sont bloquées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur a été endommagé.
L'appareil vibre fortement.	La lampe a grillé.	Remplacez-la avec une lampe qui a les mêmes specifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranchez puis rebranchez le cordon.
	Les hélices du ventilateur sont abimées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décrochesz-la et vérifie que le support mural est bien installé.
La puissance d'aspiration ne semblie pas été suffisante.	La table de cuisson est trop éloignée de la hotte.	Vérifie que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si necessaire.

CHARACTERISTIQUES TECHNIQUES

MARQUE California
RÉFERENCE CA6 (BX2-2-J1E6H01)
CONSOMMATION D'ENERGIE ANNUELLE (kWh/an) 66	8
CLASSE D'EFFICACITÉ ÉNERGÉTIQUE B
EFFICACITÉ FLUIDODYMANIQUE 21,4
CLASSE D'EFFICACITÉ FLUIDODYNAMIQUE C
EFFICACITÉ LUMINEUSE (lux/W) 26,5
CLASSE D'EFFICACITÉ LUMINEUSE B
EFFICACITÉ DE FILTRATION DES GRAISSES 81,9
CLASSE D'EFFICACITÉ DE FILTRATION DES GRAISSES C
DéBIT D'AIR À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (m3/h) 366
DéBIT D'AIR À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (m3/h) 610
DéBIT D'AIR EN MODE INTENSIF (m3/h) -
NIVEAU SONORE PONDÉRÉ À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (dB) 71
NIVEAU SONORE PONDÉRÉ À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (dB)	75
NIVEAU SONORE PONDÉRÉ EN MODE INTENSIF (dB)	-
LA CONSOMMATION D'ENERGIE EN MODE « ARRÊT » (W)	0
LA CONSOMMATION D'ENERGIE EN MODE « VEILLE» (W)	-

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparèts électriques et Electroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre appliéré, tel que le signale le symbole appose sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l'appliéré dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilise pour d'autres applications conformément à la directive.

Mise au rebut

Rendez l'appareil inutilisable immidiatement. Debranche la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à dessort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.

Importé par WESDER SAS

67 bis, rue de Seine

94140 Alfortville

France
