CF9(A) - Hotte CALIFORNIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante de cuisine
Marque	California
Modèle	CF9(A) (BX2-4-J1E9H06)
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance totale	233 W
Puissance du moteur	230 W
Éclairage	2 x 1,5 W LED
Type de commande	Programmateur mécanique à boutons poussoirs
Vitesses d'aspiration	3 niveaux : lente, moyenne, rapide
Filtres à graisses	2 filtres en aluminium (lavables mensuellement)
Filtre à charbon actif	Optionnel (non inclus) - à remplacer annuellement
Diamètre conduit d'évacuation	150 mm
Distance minimale au-dessus de la table de cuisson	65 cm (recommandé 65-75 cm)
Consommation énergétique annuelle	42,6 kWh/an
Classe d'efficacité énergétique	A
Débit d'air (vitesse min)	292,6 m³/h
Débit d'air (vitesse max)	643,3 m³/h
Niveau sonore (vitesse min)	56 dB
Niveau sonore (vitesse max)	72 dB
Installation	Murale, avec ou sans évacuation extérieure
Nettoyage quotidien	Chiffon doux avec eau tiède savonneuse
Entretien des filtres à graisses	Nettoyage mensuel (détergent ménager)
Remplacement des lampes	Lampe LED de mêmes spécifications
Sécurité	Débrancher avant nettoyage ; mise à la terre obligatoire

FOIRE AUX QUESTIONS - CF9(A) CALIFORNIA

Comment installer la hotte California CF9(A) ?

L'installation doit être effectuée à une distance de 65 à 75 cm au-dessus de la table de cuisson. Utilisez les supports muraux fournis et percez des trous de 8 mm pour les chevilles. Si vous optez pour une évacuation extérieure, connectez un conduit de diamètre 150 mm. Assurez-vous que l'alimentation électrique (220-240V) est coupée avant toute intervention.

Quelle distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm. Pour un résultat optimal, il est recommandé de respecter une distance comprise entre 65 et 75 cm.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses en aluminium doivent être nettoyés une fois par mois avec un détergent ménager ou du liquide vaisselle. Laissez-les tremper dans de l'eau chaude savonneuse, rincez et séchez avant de les remettre en place. Un nettoyage régulier prévient les risques d'incendie.

Faut-il un filtre à charbon actif et quand le remplacer ?

Le filtre à charbon actif est optionnel et n'est nécessaire que si la hotte fonctionne en mode recyclage (sans évacuation extérieure). Il n'est pas inclus et doit être remplacé au moins une fois par an, selon la fréquence d'utilisation.

Comment remplacer l'éclairage LED ?

Éteignez et débranchez la hotte. Retirez le cache de la lampe, puis la lampe défectueuse. Remplacez-la par une lampe LED de mêmes spécifications (1,5W). Remettez le cache.

Que faire si la hotte vibre fortement ?

Vérifiez d'abord si la hotte est correctement fixée au support mural. Si les hélices du ventilateur sont endommagées ou si le moteur n'est pas bien fixé, contactez un service après-vente qualifié. Ne tentez pas de réparer vous-même.

La lumière s'allume mais pas la ventilation, pourquoi ?

Cela peut être dû à des hélices bloquées ou à un moteur endommagé. Éteignez la hotte et faites-la réparer par un professionnel. Vérifiez également que rien n'obstrue le ventilateur.

Quelle est la puissance d'aspiration maximale ?

Le débit d'air maximal est de 643,3 m³/h à vitesse rapide. Ce niveau convient aux cuissons produisant beaucoup de fumée ou de vapeur.

Comment utiliser les commandes ?

Le panneau de commande comporte des boutons poussoirs : un bouton d'arrêt (0), trois vitesses (lente, moyenne, rapide) et un bouton d'éclairage. Appuyez sur la vitesse souhaitée pour démarrer ; l'éclairage s'allume ou s'éteint par appui.

Quels sont les consignes de sécurité importantes ?

Débranchez toujours la hotte avant nettoyage. Ne plongez jamais le cordon dans l'eau. Ne faites pas flamber d'aliments sous la hotte. Assurez-vous que la pièce est bien aérée si la hotte est utilisée avec des appareils à gaz. La hotte doit être alimentée via une prise mise à la terre.

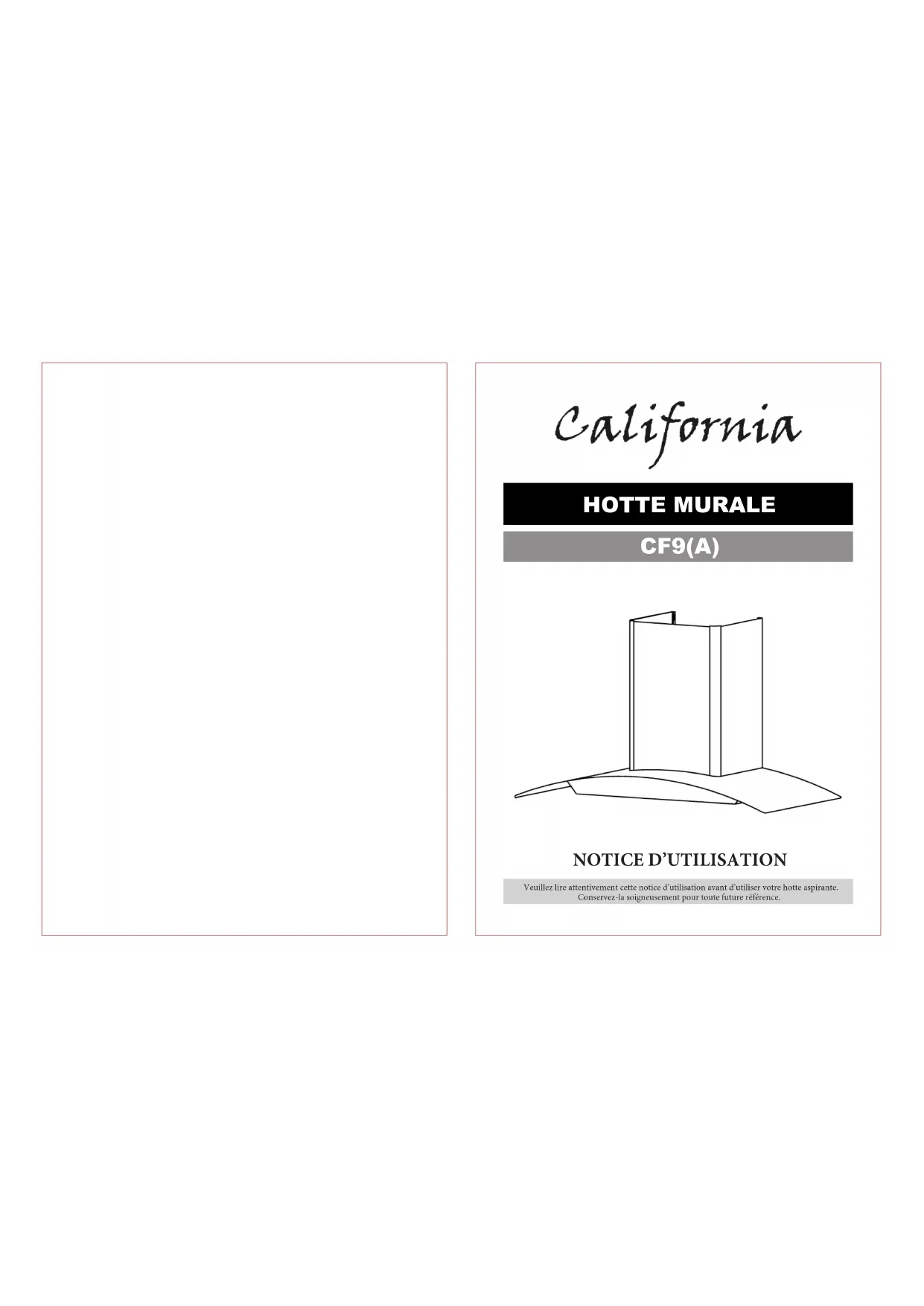

MODE D'EMPLOI CF9(A) CALIFORNIA

Veuillez lire attentivement cette notice d'utilisation avant d'utiliser votre hote aspirante. Conservez la soignement pour touteuture referece.

TABLE DES MATIÈRES

INTRODUCTION. 2

AVERTISSEMENTS 2

CONSIGNES DE SECURITE 3-6

DESCRIPTION DE LA HOTTE. 7

CONSIGNES POUR UNE INSTALLATION MURALE...8-13

CONSIGNES D'UTILISATION 14

ENTRETIEN ET NETTOYAGE DE L'APPAREIL 15

GUIDE DE DEPANNAGE 16

CARACTERISTIQUES TECHNIQUES. 17

INTRODUCTION

Nous vous remercions d'avoir choisi cette hotte de cuisine.

Cette notice a eté concue pour vous donner toutes les consignes nécessaires relatives à l'installation, l'utilisation et l'entretien de votre apparéil.

Nous insistons sur la nécessite ABSOLUE de dire et suivre les conseils de sécurité suivants avant l'installation ou la première utilisation de l'appareil.

Cette hotte, au design épure, utilise des matériaux de haute qualité et est très facile à monter et installer. Equipée d'un puissant moteur électrique et d'un ventilateur centrifuge, cette hotte dispose d'une forte puissance d'aspiration, tout en fonctionnant silencieusement.

AVERTISSEMENTS

Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d'entretien et à l'utilisation inadéquat de l'appareil. Àpres avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous à un vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel. Avant d'utiliser l'appareil, vérifie si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique. Quand vous utilisez cet apparéil, veillez suivre les consignes de sécurité suivantes.

MISES EN GARDE IMPORTANTES. LIRE ATTENTIVEMENT ET CONSERVER POUR RÉFERENCE ULTÉRIÉURE.

CONSIGNES DE SECURITÉ

Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation. Conservez cette notice avec soin.

AVERTISSEMENT : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, voirlez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un apparéil électrique.

• Vérifiez régulierement l'etat de votre apparéil. N'utilisez pas l' apparéil si ce dernier est endommagé.
• Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.
• N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommage(e). N'utilisez pas l'appareil s'il est tombé, s'il est endommage, s'il est resté dehors ou s'il est tombé dans l'eau. Retournez l'appareil au service après-venture le plus proche pour qu'il soit réparé ou ajusté.
• Ne tirez et ne portez pas l'appareil par le cordon d'alimentation, n'utilisez pas le cordon comme poignée, ne coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés.
• Ne placez pas l'appareil sur le cordon d'alimentation. Ne laissiez en aucune façon le cordon s'enrouler ou s'emmelier. Tenez le cordon éloigné des surfaces chaudes.
• Ne retirez pas la prise en tirant sur le cordon. Pour la prisoner, prenez-la en main et retirez-la prudemment de la prise murale.

• Utilisez uniquement une rallonge certifiée avec l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trabuche sur le cordon ou la prise.

• ATTENTION: débranchez toujours le cable d'alimentation ou coupe le disjoncteur avant de procéder au nettoyage.

• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Toute réparation doit être effectuee par le service après-vente ou des personnes de qualification similaire.
• Tous travaux électriques requis dans le cadre de l'installation de cet appeareil doivent être effectuels par un électricien qualifié ou une personne compétente.
• Éteignez et débranchez l'appareil lorsque vous ne l'utilise pas.
• N'utilisez pas l'appareil pres de matérieliaux inflammables.
• N'utilisez pas d'autres accessoires que ceux étant fournis avec l'appareil.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas été effectuels par des enfants sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet apparéil n'est pas un jouet. Ayez une stricte surveillance quand vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques.

• Ne nettoyez jamais l'appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.

• Ne stockez pas et n'utilise pas d'essence ou toute autre vapeur ou liquide inflammable à proximate de cet apparéil. Les fumées peuvent entraîner un incendie ou une explosion.

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que :
• descoins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelles;
  des fermes;
• l'utilisation par les clients des hotels, motel et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.
• Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d'alimentation doit etre déconnectee de la prise de courant.
• Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cable d'alimentation ou la prise dans de l'eau ou tout autre liquide.
• Veuillez nettoyer la hotte et le filtre régulierement, afin de garantir leur bon fonctionnement et leur efficacité.
• Nettoyez l'appareil en suivant soigneusement les consignes générées dans cette notice, afin de prévenir tout risque d'incendie.
• Veiliez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'airations, surtout lorsqu'elle est utilisée en même temps que des apparèils à gaz ou autres combustibles.
• L'air aspiré ne doit enaucun cas etre evacué dans un flux d'air ou du gaz ou d'autres combustibles sont presents.
• Veiliez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.

• Ne faites pas flamber des alimentents sous la hotte.

• ATTENTION : certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuventvenir chaudes.

• Danger d'électrocution: ne branchez l'appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à unElectricien qualifié.
• Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution, voir la mort.
• La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (se référer aux consignes d'installation dans le manuel).
• Il est préférible de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.
  Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas etre coudé de trop nombreuses fois.

• Vérifiez premièrement si la tension indiquée sur le produit correspond à votre alimentation électrique.

• En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le nettoyage et la mise au rebut de l'appareil, reférez-vous aux paragraphs ci-après de la notice.

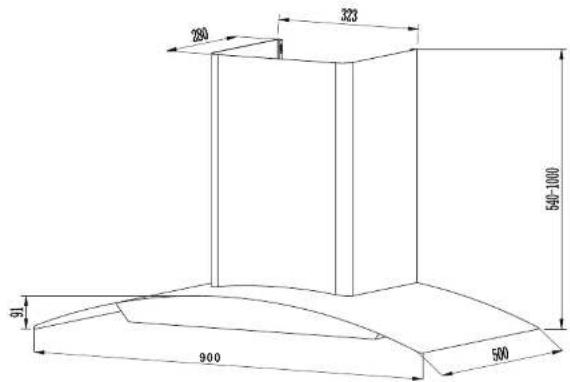

DESCRIPTION DE LA HOTTE

Référence CF9(A) (BX2-4-J1E9H06)
Puisance totale 233W
Puisance moteur 230W
Éclairage LED 2 x 1,5W
Alimentation 220-240V
Fréquence 50/60Hz
Filtres 2 filtrés àGRAISSES en alumiariun
Programmateur Mécanique avec boutons poussoirs

7

CONSIGNES POUR UNE INSTALLATION MURALE

Preparer l'installation

1. Si la pièce dans laquelle se trouvera la hotte dispose d'une l'extérieur, suivez les consignes ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émaille, en aluminium ou en matière non-inflammable, avec un diamètre interne de 150mm ).

1. Veuillez eteindre la hotte et la debrancher du secteur avant toute installation.

1. La hotte doit etre placee a une distance de 65 a 75 cm au-dessus de la table de cuisson pour un résultat optimal d'aspiration.

8

Installation avec ouverture vers l'extérieur

ATTENTION!

Veuillez respecter toutes les mises en garde figurant dans cette particulier celles relatives à l'évacuation d'air vers l'extérieur.

MISE EN GARDE:

Le non-respect des consignes suivantes concernant l'installation et la fixation de l'apparil et des vis, peut entrainer un risque d'électrocution.

Lorsque la hotte et un apparil de cuisson qui est alimenté par une énergie autre que l'électricité fonctionnement simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).

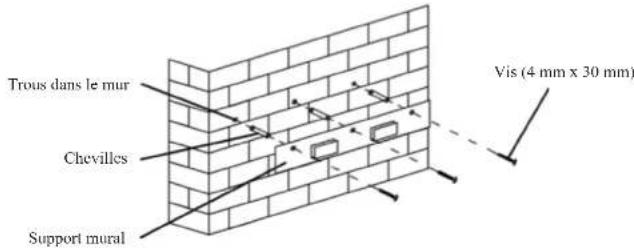

• Percez 3 troue de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles fournies.

• Soulevez la hotte et accrochez-la sur le support mural.

9

Fixez le clapet anti-retour sur la hotte puis connectez la gaine d'évacuation au clapet (voir schéma ci-dessous).

• Installation de la cheminée

Pour les modèles en verre et en forme de T

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaïée.

Une fois la cheminée positionné à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous.

10

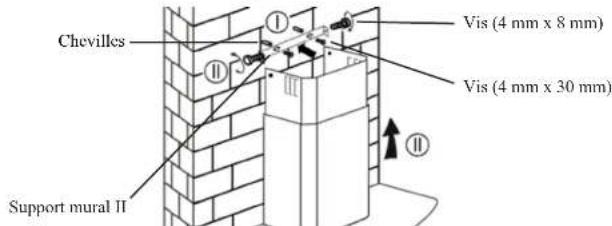

Pereez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies.

Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

Pour les modeles en tour

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaïette.

Fixez la partie inférieure de la cheminée avec 2 vis de 4mm× 8mm

Ajustez la hauteur de la cheminée puis fixez les 2 parties sur le support mural 1 avec 2 vis de 4mm× 8mm , comme illustré ci-dessous.

Percez 2 très de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournics.

Montez la cheminée sur la hotte puis fixez-les avec 2 vis.

Installation sans ouverture vers l'extérieur

Si la pièce dans laquelle la hotte sera installée ne dispose ventilation vers l'extérieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont néanmoins similaires à celles figurant dans le chapitre « Installation avec ouverture vers l'extérieur »

Un filtré à charbon actif peut être installé pour piéger les odeurs. Pour ce faire, retirez d'abord le filtré àGRAISSES en le tirant vers le bas après l'avoir débloqué.

Montez le filtré à charbon sur la hotte en le tournant dans le sens des aiguilles d'une montre. Procedez de la même manière pour le deuxième filtré. Remettez le filtré àGRAISSES.

REMARQUES:

Assurez-vous que le filtre soit solidement fixé ; dans le cas contaire, il risquerait de se detacher et de présenter un danger.
L installation d'un filtré à charbon diminuè la puissance d'aspiration de la botte.

CONSIGNES D'UTILISATION

PANNEAU DE COMMANDE

Pourmettre en marche la hotte,appuyez sur 1'un des 3 boutons de vitesse (lente, moyenne ou rapide).

0 Bouton d'arrêt

Permet d'arreter le ventilateur de la hotte.

Bouton de vitesse lente

Permet d'activer le ventilateur au niveau de réglage le plus bas. Cette vitesse convient à des cissons ne produit pas beaucoup de vapeur, telles que les plats mjotés.

Bouton de vitesse moyenne

Ce niveau de réglage convient à toute éuisson standard.

Bouton de vitesse rapide

Il s'agit du niveau de réglage le plus efficace. Il convient à des cuissons produitant beaucoup de fumée ou de vapeur.

Bouton d'éclairage

Appuyez une fois sur cette touche pour allumer ou eteindre la lumiere de la hotte.

ENTRETIEN ET NETTOYAGE DE L'APPAREIL

Avant tout entretien ou nettoyage, veuillez eteindre et debrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempe dans de I'eau tiède légarement savonnexe ou mélange à un produit d'entretien. N'utilisez en aucun cas de tampon à recuner en métal, de produit chimique abrasif ou de brosse à poils durs.

Nettoyage mensuel du filtré àGRAISSES

IMPORTANT : le fait de nettoyer le filtrre une fois par mois prévenir les risques d'incendie.

Les graisses et la poussière piégées par ce filtre affectent directement l'efficacité de la hotte. Il est donc important de le laver régulièrement avec nettoyant pour apparciels menagers, car les résidus de graisses accumulés sont potentiellement inflammables.

Remplacement annuel du filtré à charbon actif (non inclus)

Ce filtre permettant de piéger les oedours, ne peut être installé que sur les modélés de hotte à recyclage d'air (c'est-à-dire, sans évacuation d'air vers l'extérieur).

Il doit être changé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement des lampes d'éclairage

I. Eteignez et debranchez la hotte.
2. Retirez le cache de la lampe.
3. Retirez la lampe.
4. Remplacez-la avec une lampe du même type, ayant les mêmes specifications.

Problème Cause	Solution
La lumière de la hotte s'allume mais pas la ventilation.	Les hélices du ventilateur sont bloquées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur a été endommagé.
et de Ni la lumière, ni la ventilation ne nouchionncnt.	La lampe a grillé.	Remplacez-la avec une lampe qui a les mêmes specifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranchez puis rebranchez le cordon.
L'appareil vibre fortement.	Les hélices du ventilateur sont abimées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décroches-à- et vérifie que le support mural est bien installé.
La puissance d'aspiration ne scmble pas ètre suffisante.	La table de cuisson est trop cloignée de la hotte.	Vérifiez que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

CARACTERISTIQUES TECHNIQUES

MARQUE	California
Référence	CF9(A) (BX2-4-J1E9H06)
CONSOMMATION D'ENERGIEANNUELLE (kWh/an)	42,6
CLASSE D'EFFICACITE ÉNERGÉTIQUE	A
EFFICACITE FLUIDODYMANIQUE	31,1
CLASSE D'EFFICACITE FLUIDODYNAMIQUE	A
EFFICACITE LUMINEUSE (lux/W)	32,2
CLASSE D'EFFICACITE LUMINEUSE	A
EFFICACITE DE FILTRATION DES GRAISSES	77,5
CLASSE D'EFFICACITE DE FILTRATION DESGRAISSES	C
DéBIT D'AIR À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (m3/h)	292,6
DéBIT D'AIR À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (m3/h)	643,3
DéBIT D'AIR EN MODE INTENSIF (m3/h) -
NIVEAU SONORE PONDÉRÉ À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (dB)	56
NIVEAU SONORE PONDÉRÉ À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (dB)	72
NIVEAU SONORE PONDÉRÉ EN MODE INTENSIF (dB)	-
LA CONSOMMATION D'ENERGIE EN MODE «ARRÊT» (W)	0
LA CONSOMMATION D'ENERGIE EN MODE «VEILLE» (W)	-

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et Electroniques doit se faire selon des régles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre apparciel, tel que le signale le symbole appose sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas êtrejeta dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparciel dans des lieux publics de collecte procédant à un trisélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Mise au rebut

Rendez l'appareil inutilisable immédiametè. Débranche la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à dessort avant de vous débarrasser de l'appareil. Ceci peut dévoir aux enfants d'e s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.

Importé par WESDER SAS

67 bis, rue de Seine

94140 Alfortville

France

Cette notice est aussi disponible sur le site suivant

http:// notices.wesder.net

Droits de reproduction réservés
