Caractéristiques techniques	Hotte murale, moteur puissant, éclairage LED
Débit d'air	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtre	Filtre à graisse en aluminium, lavable
Dimensions	Largeur 60 cm
Installation	Installation murale, nécessite un conduit d'évacuation
Utilisation	Idéale pour les cuisines de taille moyenne à grande
Maintenance	Nettoyage régulier du filtre, vérification du moteur
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales	Garantie de 2 ans, conforme aux normes CE

FOIRE AUX QUESTIONS - FB6B CALIFORNIA

Comment régler la puissance d'aspiration de la hotte CALIFORNIA FB6B ?

Utilisez le bouton de contrôle sur le panneau de commande pour sélectionner la puissance d'aspiration souhaitée. Il y a généralement plusieurs niveaux d'aspiration à choisir.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer les filtres de la hotte CALIFORNIA FB6B ?

Retirez les filtres en suivant les instructions dans le manuel. Lavez-les à l'eau chaude savonneuse ou placez-les dans le lave-vaisselle si cela est recommandé. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal en fonction de la puissance d'aspiration sélectionnée. Si le bruit est excessif, vérifiez que la hotte est correctement installée et qu'aucun objet ne bloque le ventilateur.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle de même type. Assurez-vous de ne pas toucher le verre de l'ampoule avec vos doigts.

Que faire si les voyants lumineux clignotent ?

Cela peut indiquer un problème avec le filtre ou un dysfonctionnement. Vérifiez les filtres et assurez-vous qu'ils sont propres. Si le problème persiste, consultez le manuel ou contactez le service client.

La hotte ne filtre pas correctement les odeurs, que faire ?

Vérifiez que les filtres à charbon sont en bon état et remplacez-les si nécessaire. Assurez-vous également que la hotte est correctement positionnée au-dessus de la source de cuisson.

Comment installer la hotte CALIFORNIA FB6B ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de respecter les dimensions minimales de hauteur par rapport à la surface de cuisson et de fixer la hotte solidement au mur.

MODE D'EMPLOI FB6B CALIFORNIA

Avant l’installation ou la première utilisation de cet appareil, lire attentivement cette notice. La conserver soigneusement par la suite.

AVERTISSEMENTS Le fabricant décline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d’entretien et à l’usage inadéquat de l’appareil. Après avoir retiré l’emballage des différentes pièces de l’appareil, vérifiez que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n’utilisez pas l’appareil et adressez- vous à un vendeur ou à un technicien qualifié. Veillez également à ce que les différents types d’emballage (cartons, sacs en plastique, polystyrène, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel.Avant d’utiliser l’appareil, vérifiez si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique.

Quand vous utilisez cet appareil, veuillez suivre les consignes de sécurité suivantes.

Avant l’utilisation de cet appareil, lisez attentivement la notice d’utilisation. Conservez cette notice avec soin. Vérifiez premièrement si la tension indiquée sur le produit correspond à votre alimentation électrique.

Avertissement : afin d’éviter tout risque d’incendie,

d’électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un appareil électrique. Vérifiez régulièrement l’état de votre appareil. N’utilisez pas l’appareil si ce dernier est endommagé. Ne manipulez ni l’appareil, ni la prise avec les mains mouillées. N’utilisez pas l’appareil si le cordon d’alimentation ou la prise est endommagé(e). N’utilisez pas l’appareil s’il est tombé, s’il est endommagé, s’il est resté dehors ou s’il est tombé dans l’eau. Retournez l’appareil au service après- vente le plus proche pour qu’il soit réparé ou ajusté. Ne tirez et ne portez pas l’appareil par le cordon d’alimentation, n’utilisez pas le cordon comme poignée, ne

coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés. Ne placez pas l’appareil sur le cordon d’alimentation. Ne laissez en aucune façon le cordon s’enrouler ou s’emmêler. Tenez le cordon éloigné des surfaces chaudes. Ne retirez pas la prise en tirant sur le cordon. Pour la retirer, prenez-la en main et retirez-la prudemment de la prise murale. Utilisez uniquement une rallonge certifiée avec l’ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trébuche sur le cordon ou la prise. Attention : débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. Toute réparation doit être effectuée par le service après- vente ou des personnes de qualification similaire. Tous travaux électriques requis dans le cadre de l’installation de cet appareil doivent être effectués par un électricien qualifié ou une personne compétente. Eteignez et débranchez l’appareil lorsque vous ne l’utilisez pas. N’utilisez pas l’appareil près de matériaux inflammables. N’utilisez pas d’autres accessoires que ceux étant fournis avec l’appareil. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil n’est pas un jouet. Ayez une stricte surveillance quand vous utilisez l’appareil en présence d’enfants ou d’animaux domestiques. Ne nettoyez jamais l’appareil avec des produits liquides inflammables. Ne nettoyez jamais l’appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion. Ne stockez pas et n’utilisez pas d’essence ou toute autre vapeur ou liquide inflammable à proximité de cet appareil. Les fumées peuvent entraîner un incendie ou une explosion.5 6 Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - les coins cuisine réservés au personnel des magasins, bureaux et autres environnements professionnels ; - les fermes ; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - les environnements du type chambres d’hôtes. Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d’alimentation doit être déconnectée de la prise de courant. Pour éviter tout risque d’incendie, d’électrocution ou autres blessures aux personnes, ne plongez jamais le cordon d’alimentation ou la prise dans de l’eau ou tout autre liquide. Veuillez nettoyer la hotte et le filtre régulièrement, afin de garantir leur bon fonctionnement et leur efficacité. Nettoyez l’appareil en suivant soigneusement les consignes présentes dans cette notice, afin de prévenir tout risque d’incendie. Veillez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'aérations, surtout lorsqu’elle est utilisée en même temps que des appareils à gaz ou autres combustibles. L’air aspiré ne doit en aucun cas être évacué dans un flux d’air où du gaz ou d’autres combustibles sont présents. Veillez à bien respecter la réglementation en vigueur relative à l’évacuation d’air. Ne faites pas flamber des aliments sous la hotte. ATTENTION : certaines parties accessibles de l’appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuvent devenir chaudes. Danger d’électrocution : ne branchez l’appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à un électricien qualifié. Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution, voire la mort. La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (se référer aux consignes d'installation dans le manuel). Il est préférable de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer. Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coudé de trop nombreuses fois. En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le nettoyage et la mise au rebut de l’appareil, référez-vous aux paragraphes ci-après de la notice.7 8

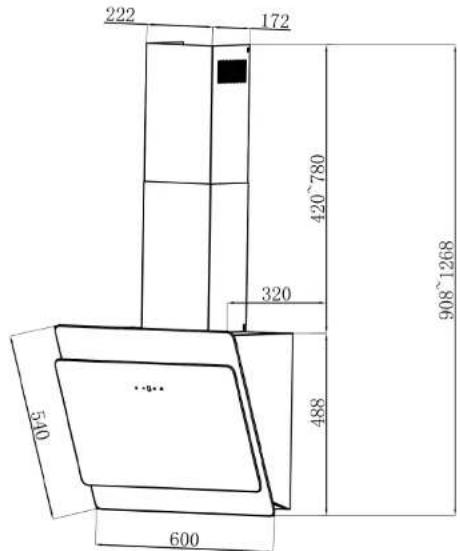

DESCRIPTION DE LA HOTTE

2. Veuillez éteindre la hotte et la débrancher du secteur avant toute

3. La hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson pour

un résultat optimal d’aspiration.

1. Si la pièce dans laquelle se trouvera la hotte dispose d’une ouverture vers l’extérieur, suivez les

consignes ci-dessous pour connecter la hotte à un conduit d’extraction d’air (conduit flexible émaillé, en aluminium ou en matériau non-inflammable, avec un diamètre interne de 150 mm). 65cm 75cm Référence FB6-B (BX2-4-C9E6C04) FB6-W (BX2-4-C9E6C04) Puissance totale 233W Puissance moteur 230W Éclairage LED 2 x 1,5W Alimentation 220-240V Fréquence 50/60Hz Filtres 1 filtre à graisses en aluminium Programmateur Électronique9 10 Installation avec ouverture vers l’extérieur ATTENTION ! Veuillez respecter toutes les mises en garde figurant dans cette notice, en particulier celles relatives à l’évacuation d’air vers l’extérieur. MISE EN GARDE : Le non-respect des consignes suivantes concernant l’installation et la fixation de l’appareil et des vis, peut entraîner un risque d’électrocution. Lorsque la hotte e t un appareil de cuisson qui est alimenté par une énergie autre que l’électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10

• Percez 3 trous de 8 mm dans le mur, à l’endroit où vous souhaitez monter le support mural. Fixez-le à l’aide des vis et des chevilles fournies.

• Soulevez la hotte et accrochez-la sur le support mural.

• Connectez la gaine d’évacuation au clapet (voir schéma ci-dessous).

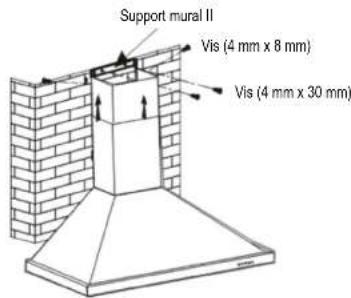

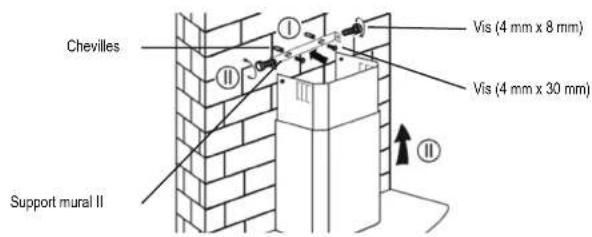

• Installation de la cheminée Pour les modèles en verre et en forme de T Faites glisser la partie supérieure de la cheminée à l’intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu’à la hauteur souhaitée. Vis (4 mm x 30 mm) Trous dans le mur Chevilles Support mural Pour les modèles de panneaux inclinés Percez 4 trous additionnels de 8 mm pour insérer les vis et les chevilles fournies. (vis de 6 mm x 40 mm) Support mural Hotte aspirante Gaine d’évacuation Hotte aspirante11 12 Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous. Percez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies. Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis. Pour les modèles en tour Fait es glisser la partie supérieure de la cheminée à l’intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu’à la hauteur souhaitée. Fixez la partie inférieure de la cheminée avec 2 vis de 4 mm x 8 mm. Ajustez la hauteur de la cheminée puis fixez les 2 parties sur le support mural I avec 2 vis de 4 mm x 8 mm, comme illustré ci-dessous. Percez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies. Montez la cheminée sur la hotte puis fixez-les avec 2 vis. Partie supérieure de la cheminée Partie inférieure de la cheminée Chevilles Support mural II Vis (4 mm x 8 mm) Vis (4 mm x 30 mm) Vis Support mural I Support mural II Vis (4 mm x 8 mm) Vis (4 mm x 30 mm)13 14 Installation sans ouverture vers l’extérieur Si l a pièce dans laquelle la hotte sera installée ne dispose pas d’ouverture de ventilation vers l’extérieur, il n’est pas nécessaire d’utiliser de gaine d’évacuation. Les consignes d’installation sont néanmoins similaires à celles figurant dans le chapitre « Installation avec ouverture vers l’extérieur ». Un filtre à charbon actif peut être installé pour piéger les odeurs. Pour ce faire, retirez d’abord le filtre à graisses en le tirant vers le bas après l’avoir débloqué. Montez le filtre à charbon sur la hotte en le tournant dans le sens des aiguilles d’une montre. Procédez de la même manière pour le deuxième filtre. Remettez le filtre à graisses. REMARQUES :

• Assurez-vous que le filtre soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.

• L’installation d’un filtre à charbon diminue la puissance d’aspiration de la hotte.

Touche Marche / Arrêt Cette touche permet de faire démarrer et d’arrêter la ventilation. Touche de vitesse du ventilateur Cette touche permet de moduler la vitesse du ventilateur : Lent - Moyen - Rapide Touche d’éclairage Écran d’affichage numérique Cet écran affiche les différents niveaux de vitesse : « 1 » pour le niveau lent, « 2 » pour le niveau moyen et « 3 » pour le niveau rapide

Minuterie rapide Appuyez sur les touches « » et « » pendant 1 seconde. L’écran d’affichage se met alors à clignoter et l’appareil déclenche automatiquement un compte à rebours de 5 minutes. Une fois cette durée écoulée, le moteur ainsi que la lumière de la hotte s’éteindront automatiquement et un signal sonore d’une seconde sera émis.Le même résultat sera obtenu si on presse le bouton « » sur la télécommande. Récepteur de la télécommande.

Problème Cause Solution La lumière de la hotte s’allume mais pas la ventilation. Les hélices du ventilateur sont bloquées. Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée. Le moteur a été endommagé. Ni la lumière, ni la ventilation ne fonctionnent. La lampe a grillé. Remplacez-la avec une lampe qui a les mêmes spécifications. Le cordon d’alimentation n’est pas bien branché. Débranchez puis rebranchez le cordon. L’appareil vibre fortement. Les hélices du ventilateur sont abîmées. Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée. Le moteur du ventilateur n’est pas bien fixé. Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée. La hotte n’est pas accrochée correctement. Décrochez-la et vérifiez que le support mural est bien installé. La puissance d’aspiration ne semble pas être suffisante. La table de cuisson est trop éloignée de la hotte. Vérifiez que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

1. Éteignez et débranchez la hotte.

4. Remplacez-la avec une lampe du même

type et qui a les mêmes spécifications.

Avant tout entretien ou nettoyage, veuillez éteindre et débrancher la hotte. Nettoyage quotidien Pour nettoyer l’appareil, utilisez un chiffon doux trempé dans de l’eau tiède légèrement savonneuse ou mélangée à un produit d’entretien. N’utilisez en aucun cas de tampon à récurer en métal, de produit chimique abrasif ou de brosse à poils durs. Nettoyage mensuel du filtre à graisses IMPORTANT : le fait de nettoyer le filtre une fois par mois permet de prévenir les risques d’incendie. Les graisses et la poussière piégées par ce filtre affectent directement l’efficacité de la hotte. Il est donc important de le laver régulièrement avec un produit nettoyant pour appareils ménagers, car les résidus de graisses accumulés sont potentiellement inflammables. Remplacement annuel du filtre à charbon actif (non inclus) Ce filtre permettant de piéger les odeurs, ne peut être installé que sur les modèles de hotte à recyclage d’air (c’est-à-dire, sans évacuation d’air vers l’extérieur). Il doit être changé au moins une fois par an, en fonction de la fréquence d’utilisation de la hotte.17

Afin de préserver notre environnement et notre santé, l’élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l’implication de chacun, qu’il soit fournisseur ou utilisateur. C’est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l’emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L’utilisateur a le droit de déposer l’appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d’autres applications conformément à la directive. Mise au rebut Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le câble électrique. Retirez ou détruisez les fermetures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l’appareil. Importé par WESDER SAS 67 bis, rue de Seine 94140 Alfortville France Cette notice est aussi disponible sur le site suivant http://notices.wesder.net © Copyright WESDER SAS France Droits de reproduction réservés
