Type de produit	Hotte murale
Marque	California
Modèle	FB9B (BX2-4-C9E9C04)
Alimentation électrique	220-240 V, 50/60 Hz
Puissance totale	233 W
Puissance moteur	230 W
Éclairage	2 x LED 1,5 W
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	44,3 kWh/an
Débit d'air à vitesse min	295 m³/h
Débit d'air à vitesse max	625 m³/h
Niveau sonore à vitesse min	55 dB
Niveau sonore à vitesse max	71 dB
Type de contrôle	Programmateur électronique avec télécommande
Vitesses du ventilateur	3 vitesses (Lent, Moyen, Rapide) + minuterie 5 min
Filtre à graisses	1 filtre aluminium (lavable mensuellement)
Filtre à charbon actif	Optionnel (à remplacer annuellement)
Installation	Murale, distance minimale de 65 cm au-dessus de la table de cuisson
Évacuation	Conduit d'évacuation diamètre 150 mm ou recyclage avec filtre à charbon
Entretien	Nettoyage extérieur avec chiffon doux et eau savonneuse ; filtre à graisses tous les mois ; remplacer les lampes LED

FOIRE AUX QUESTIONS - FB9B CALIFORNIA

À quelle hauteur installer la hotte au-dessus de la cuisinière ?

La distance minimale entre la table de cuisson et la hotte est de 65 cm pour une aspiration optimale. La distance recommandée est de 65 à 75 cm.

Comment nettoyer le filtre à graisses ?

Le filtre à graisses en aluminium doit être nettoyé une fois par mois. Retirez-le en le tirant vers le bas, lavez-le avec un produit nettoyant pour appareils ménagers, rincez et séchez avant de le remettre.

Puis-je utiliser la hotte sans conduite d'évacuation ?

Oui, si votre pièce ne dispose pas d'ouverture vers l'extérieur, vous pouvez utiliser la hotte en mode recyclage. Il est nécessaire d'installer un filtre à charbon actif (non inclus) pour piéger les odeurs.

Comment régler la minuterie ?

Appuyez simultanément sur les touches de vitesse pendant 1 seconde. L'écran clignote et la hotte s'éteint automatiquement après 5 minutes. Un signal sonore retentit à la fin.

Que faire si la hotte vibre ou fait du bruit ?

Si la hotte vibre, vérifiez d'abord qu'elle est bien accrochée au support mural. Si le bruit persiste, les hélices ou le moteur peuvent être endommagés. Éteignez la hotte et contactez le service après-vente.

Comment remplacer l'éclairage LED ?

Éteignez et débranchez la hotte. Retirez le cache de la lampe, puis la lampe défectueuse. Remplacez-la par une lampe LED identique de 1,5 W max.

La hotte ne s'allume plus, que vérifier ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise est sous tension. Si la lumière s'allume mais pas le moteur, les hélices peuvent être bloquées ou le moteur endommagé. Contactez un professionnel.

Quelle est la classe énergétique de cette hotte ?

La hotte California FB9B est classée A pour l'efficacité énergétique, avec une consommation annuelle de 44,3 kWh.

À quelle fréquence changer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé au moins une fois par an, plus souvent si la hotte est utilisée intensivement.

Où trouver la notice ou des pièces de rechange ?

La notice complète est disponible gratuitement sur le site notice-facile.com ou sur http:// notices.wesder.net. Pour les pièces détachées, contactez le service après-vente de Wesder SAS.

MODE D'EMPLOI FB9B CALIFORNIA

Avant l'installation ou la première utilisation de cet apparéil, dire attentivement cette notice. La conserver soignement par la suite.

Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d'entretien et à l'utilisation inadéquat de l'appareil. ÀpRES avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous à un vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel. Avant d'utiliser l'appareil, vérifie si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique.

Quand vous utilisez cet apparéil, veuillez suivre les consignes de sécurité suivantes.

MISES EN GARDE IMPORTANTES. LIRE

ATTENTIVEMENT ET CONSERVER

RÉFERENCE ULTÉRIÉTURE.

CONSIGNES DE SECURITÉ

Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation. Conserve cette notice avec soin.

Vérifiez première si la tension indiquée sur le produit correspond à votre alimentation électrique.

Avertissement : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un apparilélectrique.

Vérifiez régulierement l'état de votre apparéil. N'utilise pas l' apparéil si ce dernier est endommagé.

Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.

N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommagé(e). N'utilisez pas l'appareil s'il est tombé, s'il est endommagé, s'il est resté dehors ou s'il est tombé dans l'eau. Retournez l'appareil au service après-venture le plus proche pour qu'il soit réparé ou ajusté.

Ne tirez et ne portez pas l'appareil par le cordon d'alimentation, n'utilisez pas le cordon comme poignée, ne

coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés.

Ne placez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmeler. Tenez le cordon éloigné des surfaces chaudes.

Ne retirez pas la prise en tirant sur le cordon. Pour la retirer, prenez-la en main et retirez-la prudemment de la prise murale.

Utilissez uniquement une rallonge certifiée avec

l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trabuche sur le cordon ou la prise.

Attention : débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.

Toute réparation doit être effectuee par le service après-venture ou des personnes de qualification similaire.

Tous travaux électriques requis dans le cadre de l'installation de cet appeareil doivent être effectuels par un électricien qualifié ou une personne compétente.

Eteignez et débranchez l'appareil lorsque vous ne l'utilise pas.

N'utilisez pas l'appareil prés de matérielux inflammables.

N'utilisez pas d'autres accessoires que ceux étant fournis avec l'appareil.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Cet apparéil n'est pas un jouet. Ayez une stricte surveillance quand vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques.

Ne nettoyez jamais l'appareil avec des produits liquides inflammables.

Ne nettoyez jamais l'appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.

Ne stockez pas et n'utilise pas d'essence ou toute autre vapeur ou liquide inflammable à proximé de cet apparéil. Les fumées peuvent entrainer un incendie ou une explosion.

Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• les coins cuisine réservés au personnel des magasins, bureaux et autres environnementes professionnels;

• les fermes ;

• l'utilisation par les clients des hotels, motel et autres environnements à caractère résidentiel ;
• les environnements du type chambres d'hôtes.

Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d'alimentation doit etre déconnectee de la prise de courant.

Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cordon d'alimentation ou la prise dans de l'eau ou tout autre liquide.

Veuillez nettoyer la hotte et le filtrre régulierement, afin de garantir leur bon fonctionnement et leur efficacité.

Nettoyez l'appareil en suivant soigneusement les consignes presents dans cette notice, afin de prévenir tout risque d'incendie.

Veillez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'airations, surtout lorsqu'elle est utilisée en même temps que des apparêls à gaz ou autres combustibles.

L'air aspiré ne doit enaucun cas etre evacué dans un flux d'air ou du gaz ou d'autres combustibles sont présents.

Veillez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.

Ne faites pas flamber des alimentes sous la hotte.

ATTENTION : certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuventvenir chaudes.

Danger d'électrocution : ne branchez l'appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à unElectricien qualifié.

Le non-respect de ces consignes pourrait entrainer un incendie, une électrocution, voire la mort.

La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (se référer aux consignes d'installation dans le manuel).

Il est préférible de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.

Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coudé de trop nombreuses fois.

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le nettoyage et la mise au rebut de l'appareil, reférez-vous aux paragraphs ci-après de la notice.

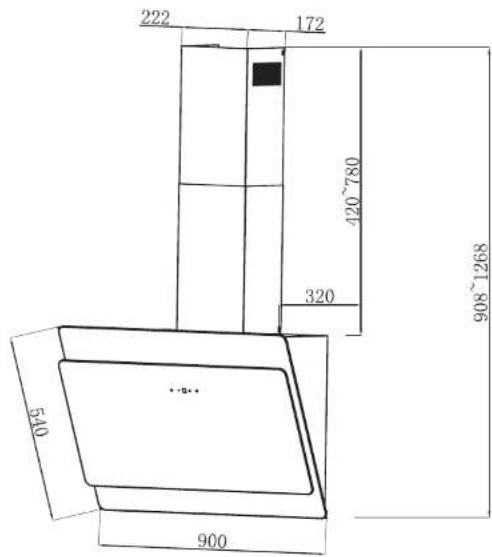

DESCRIPTION DE LA HOTTE

Référence	FB9-B (BX2-4-C9E9C04) FB9-W (BX2-4-C9E9C04)
Puisance totale 233W
Puisance moteur 230W
Éclairage LED 2 x 1,5W
Alimentation 220-240V
Fréquence 50/60Hz
Filtres 1 filtré à graisses en alumiain
Programmateur Électronique

7

CONSIGNES POUR UNE INSTALLATION MURALE

Préparer l'installation

1. Si la pièce dans laquelle se trouvera la hotte dispose d'une ouverture vers l'extérieur, suivez les consignes ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émailé, en-aluminium ou en matière non-inflammable, avec un diamètre interne de 150 mm).

1. Veuillez eteindre la hotte et la debrancher du secteur avant toute installation.

1. La hotte doit être place à une distance de 65 à 75 cm au-dessus de la table de cuisson pour un résultat optimal d'aspiration.

8

Installation avec ouverture vers l'extérieur ATTENTION!

Veuiliez respecter toutes les mises en garde figurant dans cette notice, en particulier celles relatives à l'évacuation d'air vers l'extérieur.

MISE EN GARDE

Le non-respect des consignes suivantes concemant l'installation et la fixation de l'appareil et des vis, peut entrainer un risque d'électrocution.

Lorsque la hotte et un apparéel de cuisson qui est alimenté par une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10^-5 Bar).

• Percez 3 troue de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles foumies.

Support mural

Pour les modèles de panneaux inclinés

Percez 4 trous additionnels de 8 mm pour insérer les vis et les chevilles fournies.

(vs de 6 mm x 40 mm)

9

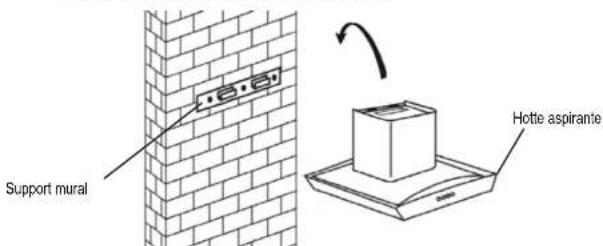

• Soulevez la hotte et accrochez-la sur le support mural.

• Connectez la gaine d'évacuation au clapet (voir schéma ci-dessous).

Hotte aspirante

• Installation de la cheminée

Pour les modèle en verre et en forme de T

Faîtes glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, pus trezla partie supérieure vers le haut jusqu'à la hauteur souhaïée.

10

Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous.

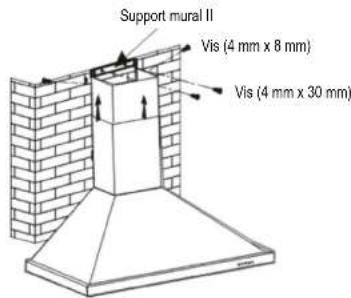

Perez 2 trous de 8 mm pour le support mural II. Fixez-le au mure avec les 2 vis foumies. Montez la cheminée sur la hote puis fixez-les ensemble avec 2 vis.

Pour les modèles en tour

Fa ites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis trez la partie supérieure vers le haut jusqu'à la hauteur souhaïette.

11 12

Fixez la partie inférieure de la cheminée avec 2 vis de 4 mm x 8 mm.

Ajustez la hauteur de la cheminée puis fixez les 2 parties sur le support mural avec 2 vis de 4 mm x 8 mm, comme illustré ci-dessous.

Perez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies. Montez la cheminée sur la hote puis fixez-les avec 2 vis.

Installation sans ouverture vers l'extérieur

Si la pioce dans laquelle la hotte sera installegé ne dispose pas d'ouverture de ventilation vers l'exterieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont nearly monnims si celles figurant dans le chapitre « Installation avec ouverture vers l'exterieur »

Un filtre à charbon actif peut être installé pour piéger les odeurs. Pour ce faire, retirez d'abord le filtre àGRAISSES en le tirant vers le bas après l'avoir débloqué.

Montez le filtre à charbon sur la hote en le tournant dans le sens des aiguilles d'une montre. Procedez de la même manière pour le deuxième filtre. Remettez le filtre à graisses.

FERMETURE

REMARQUES:

Assurez-vous que le filtre soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de désigner un dangere.
- L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte.

CONSIGNES D'UTILISATION

PANNEAU DE COMMANDE

Touche Marche / Arret

Cette touche permet de faire demarrer et d'arreter la ventilation.

Touch de vitesse du ventilateur

Cette touche permet de moduler la vitesse du ventilateur : Lent - Moyen - Rapide

Touche d'éclairage

Écran d'affichage numérique

Cet écran affiche les différents niveaux de vitesse : « 1 » pour le niveau lent, « 2 » pour le niveau moyen et « 3 » pour le niveau rapide.

Minuterie rapide

Appuyez sur les touches « » et « » pendant 1 seconde. L'écran d'affichage se met alors à clignoter et l'appareil déclenché automatiquement un compte à rebours de 5 minutes. Une fois cette durée écoulée, le moteur ainsi que la lumière de la hotte s'éteindront automatiquement et un signal sonore d'une seconde sera émis. Le même résultat sera obtenu si on presse le bouton « » sur la télécommande.

Récepteur de la télécommande.

ENTRETIEN ET NETTOYAGE DE L'APPAREIL

Avant tout entretien ou nettoyage, veuillez eteindre et debrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempe dans de l'eau tiède légrement savonnexe ou mélangée à un produit d'entretien. N'utilisez enaucun cas de tampon à recycler en métal, de produit chimique abrasif ou de brosse à poils durs.

Nettoyage mensuel du filtré à graisses Important : le fait de nettoyer le filtré une fois par mois permet de prévenir les risques d'incendie. Les graisses et la poussière piégées par ce filtré affectent directement l'efficacité de la hotte. Il est donc important de le laver régulièrement avec un produit nettoyant pour apparèils menagers, car les résidus de graisses accumulés sont potentiellement inflammables.

Remplacement annuel du filtré à charbon actif (non inclus)
Ce filtré permettant de piéger les odeurs, ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire, sans évacuation d'air vers l'extérieur).

Il doit être changé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement des lampes d'éclairage

1. Éteignez et débranche la hotte.
2. Retirez le cache de la lampe.
3. Retirez la lampe.

4. Remplacez-la avec une lampe du même type et qui a les mêmes specifications.

5. Lamps LED (1,5W max.)

GUIDE DE DÉPANNAGE

Problème Cause	Solution
La lumière de la hotte s'allume mais pas la ventilation.	Les hélices ventilateur sont bloquées.	Déteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur a été endommagé.
Ni la lumière, ni la ventilation ne fonctionnent.	La lampe a grillé. Remplaçaze-l-a avec une lampe qui a les mêmes specifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranchez puis rebranchez le cordon.
L'appareil vitre fortement.	Les hélices s du ventilateur sont abîmées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décrochez-la et vérifie que le support mural est bien installé.
La puissance d'aspiration ne semble pas être suffisante.	La table de cuisson est trop éloiignée de la hotte.	Vérifie que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

CHARACTERISTIQUES TECHNIQUES

MARQUE	California
REFERENCE	FB9-B (BX2-4-C9E9C04)FB9-W (BX2-4-C9E9C04)
CONSOMMATION D'ENERGIE ANNUELLE (KWh/an) 44,3
CLASSE D'EFFICACITE ÉNERGÉTIQUE	A
EFFICACITE FLUIDODYMANIQUE	30,4
CLASSE D'EFFICACITE FLUIDODYNAMIQUE	A
EFFICACITE LUMINEUSE (lux/W)	30,6
CLASSE D'EFFICACITE LUMINEUSE	A
EFFICACITE DE FILTRATION DES GRAISSES	77,2
CLASSE D'EFFICACITE DE FILTRATION DES GRAISSES	C
DéBIT D'AIR À LA VITESSE MINIMALEEN FONCTIONNEMENT NORMAL (m3/h)	295
DéBIT D'AIR À LA VITESSE MAXIMALEEN FONCTIONNEMENT NORMAL (m3/h)	625
DéBIT D'AIR EN MODE INTENSIF (m3/h)
NVEAU SONORE PONDÉRÉ À LA VITESSE MINIMALEEN FONCTIONNEMENT NORMAL (dB)	55
NVEAU SONORE PONDÉRÉ À LA VITESSE MAXIMALEEN FONCTIONNEMENT NORMAL (dB)	71
NVEAU SONORE PONDÉRÉ EN MODE INTENSIF (dB)	-
LA CONSOMMATION D'ÉNERGIE EN MODE «ARRÊT» (W)	0,48
LA CONSOMMATION D'ÉNERGIE EN MODE «VEILLE» (W)	-

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparèels électriques et Electroniques doit se faire selon des régles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre apparéil, tel que le signale le symbole appose sur sa plaque signalétique ou sur l'emballage, ne doit en aucune cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Mise au rebut

Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à resort avant de vous débarrasser de l'appareil. Ceci permet d'évier aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.
