FD6B - Hotte CALIFORNIA - Notice d'utilisation et mode d'emploi gratuit

Marque	California
Modèle	FD6B (BX2-4-C9E6C06)
Type de produit	Hotte aspirante
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	44,3 kWh/an
Puissance totale	233 W
Puissance moteur	230 W
Éclairage	2 x LED 1,5 W
Alimentation électrique	220-240 V ~ 50/60 Hz
Débit d'air (vitesse min)	295 m³/h
Débit d'air (vitesse max)	625 m³/h
Niveau sonore (vitesse min)	55 dB
Niveau sonore (vitesse max)	71 dB
Efficacité fluidodynamique	30,4 (classe A)
Efficacité lumineuse	33,6 lux/W (classe A)
Efficacité de filtration des graisses	77,2 % (classe C)
Distance minimale au-dessus de la table de cuisson	65 à 75 cm
Type de filtre à graisses	Filtre aluminium (lavable)
Filtre à charbon actif	Optionnel (non inclus)
Minuterie	Arrêt différé 5 minutes
Fonctions	3 vitesses, éclairage LED, télécommande
Entretien	Nettoyer filtre à graisses mensuellement, remplacer filtre charbon annuellement
Dimensions de l'emballage	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - FD6B CALIFORNIA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm, et la distance optimale se situe entre 65 et 75 cm.

Comment nettoyer le filtre à graisses ?

Retirez le filtre en le tirant vers le bas après l'avoir débloqué. Lavez-le avec un produit nettoyant pour appareils ménagers ou au lave-vaisselle. Nettoyez-le au moins une fois par mois pour éviter les risques d'incendie.

Comment installer un filtre à charbon actif ?

Le filtre à charbon actif est optionnel pour le mode recyclage. Retirez d'abord le filtre à graisses, puis montez le filtre à charbon en le tournant dans le sens des aiguilles d'une montre. Replacez le filtre à graisses. Assurez-vous qu'il est solidement fixé.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché. Si la lumière ne fonctionne pas, remplacez la lampe LED (1,5 W max). Si le moteur ne démarre pas, contactez le service après-vente. Ne tentez pas de réparer vous-même.

Comment utiliser la minuterie ?

Appuyez simultanément sur les touches « » et « » pendant 1 seconde. L'écran clignote et la hotte s'éteint automatiquement après 5 minutes. Un signal sonore retentit à la fin.

Quel type d'éclairage utiliser pour le remplacement ?

Utilisez exclusivement des lampes LED de 1,5 W maximum du même type. Pour remplacer, éteignez et débranchez la hotte, retirez le cache, puis la lampe défectueuse, et insérez la nouvelle.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, si la pièce ne dispose pas d'évacuation extérieure, installez un filtre à charbon actif (non inclus). La hotte fonctionnera en circuit fermé. Notez que la puissance d'aspiration sera réduite.

Que faire si la hotte vibre excessivement ?

Vérifiez d'abord que la hotte est correctement accrochée au support mural. Si les hélices sont endommagées ou le moteur mal fixé, contactez le service après-vente. Ne pas utiliser l'appareil tant que le problème n'est pas résolu.

Quel est le diamètre du conduit d'évacuation ?

Le conduit d'évacuation doit avoir un diamètre interne de 150 mm et être en matériau non inflammable (aluminium, émail, etc.).

Comment éliminer la hotte en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte sélective conformément à la directive 2012/19/UE. Rendez-le inutilisable en coupant le câble d'alimentation.

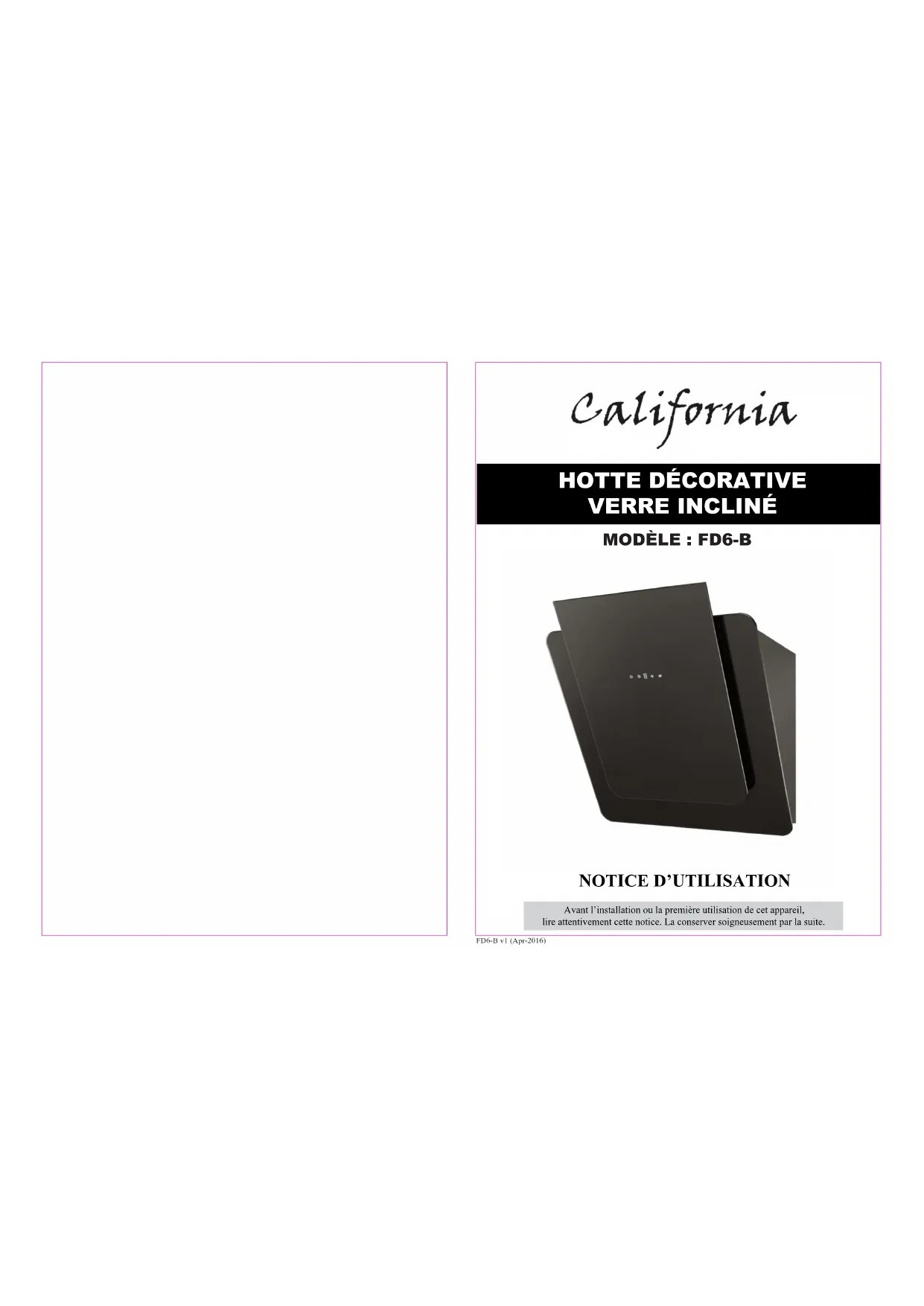

MODE D'EMPLOI FD6B CALIFORNIA

Avant l'installation ou la première utilisation de cet apparéil, dire attentivement cette notice. La conserver soignement par la suite.

FD6-B v1 (Apr-2016)

TABLE DES MATIERES

AVERTISSEMENTS	1
CONSIGNES DE SECURITÉ	2
DESCRIPTION DE LA HOTTE	7
CONSIGNES POUR UNE INSTALLATION MURALE	8
CONSIGNES D'UTILISATION	14
ENTRETIEN ET NETTOYAGE DE L'APPAREIL	15
GUIDE DE DÉPANNAGE	16
CARACTERISTIQUES TECHNIQUES	17

AVERTISSEMENTS

Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégât matériel dus à la non-observation des instructions d'entrelien et à l'utilisation inadéquat de l'appareil. ÀpRES avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous à un vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel. Avant d'utiliser l'appareil, vérifie si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique.

Quand vous utilisez cet apparéil, veuillez suivre les consignes de sécurité suivantes.

MISES EN GARDE IMPORTANTES. LIRE ATTENTIVEMENT ET CONSERVER RÉFERENCE ULTÉRIEURE.

CONSIGNES DE SECURITÉ

Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation. Conserve cette notice avec soin.

Vérifiez première si la tension indiquée sur le produit correspond à votre alimentation électrique.

Avertissement : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un apparilé lectrique.

Vérifiez régulièrement l'état de votre apparéil. N'utilise pas l' apparéil si ce dernier est endommagé.

Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.

N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommagé(e). N'utilisez pas l'appareil s'il est tombé, s'il est endommagé, s'il est resté dehors ou s'il est tombé dans l'eau. Retournez l'appareil au service après-venture le plus proche pour qu'il soit réparé ou ajusté.

Ne tirez et ne portez pas l'appareil par le cordon d'alimentation, n'utilise pas le cordon comme poignée, ne

coincez pas le fil dans la porte et ne le tirez pas le long de bords ou angles acérés.

Ne placez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmelier. Tenez le cordon éloigné des surfaces chaudes.

Ne retirez pas la prise en tirant sur le cordon. Pour la retirer, prenez-la en main et retirez-la prudemment de la prise murale.

Utilissez uniquement une rallonge certifiée avec

l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trabuche sur le cordon ou la prise.

Attention : débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

Si le cordon d'alimentation est endommaged, il doit etre remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'eviter tout danger.

Toute réparation doit être effectuee par le service après vente ou des personnes de qualification similaire.

Tous travaux électriques requis dans le cadre de l'installation de cet appeareil doivent être effectués par unElectricien qualifié ou une personne compétente.

Eteignez et débranchez l'appareil lorsque vous ne l'utilisez pas.

N'utilisez pas l'appareil prés de matérielux inflammables.

N'utilise pas d'autres accessoires que ceux étant fournis avec l'appareil.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Cet apparéil n'est pas un jouet. Ayez une stricte surveillance quand vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques.

Ne nettoyez jamais l'appareil avec des produits liquides inflammables.

Ne nettoyez jamais l'appareil avec des produits liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.

Ne stockez pas et n'utilise pas d'essence ou toute autre vapeur ou liquide inflammable a proximé de cet apparéil. Les fumées peuvent entraîner un incendie ou une explosion.

Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• les coins cuisine réservés au personnel des magasins, bureaux et autres environnementes professionnels;
• les fermes ;
• l'utilisation par les clients des hotels, motel et autres environnements à caractère résidentiel ;
• les environnements du type chambres d'hôtes.

Toutes interventions ou nettoyage sur le produit doivent se faire hors alimentation. Pour cela la fiche d'alimentation doit être déconnectée de la prise de courant.

Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cordon d'alimentation ou la prise dans de l'eau ou tout autre liquide.

Veuillez nettoyer la hotte et le filtre regulierement, afin de garantir leur bon fonctionnement et leur efficacité.

Nettoyez l'appareil en suivant soigneusement les consignes presents dans cette notice, afin de prévenir tout risque d'incendie.

Veillez à ce que la pierce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'airations, sur tout lorsqu'elle est utilisée en même temps que des apparciels à gaz ou autres combustibles.

L'air aspiré ne doit enaucun cas être evacué dans un flux d'air ou du gaz ou d'autres combustibles sont présents.

Veillez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.

Ne faites pas flamber des alimentes sous la hotte.

ATTENTION: certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuvent devenir chaudes.

Danger d'électrocution : ne branchez l'appareil que dans une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à unElectricien qualifié.

Le non-respect de ces consignes pourrait entrainer un incendie, une électrocution, voir la mort.

La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (se référer aux consignes d'installation dans le manuel).

Il est préférible de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.

Fixer les composants de la sortie du tuyau fermement. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coude de trop nombreuses fois.

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le nettoyage et la mise au rebut de l'appareil, referez-vous aux paragraphs ci-après de la notice.

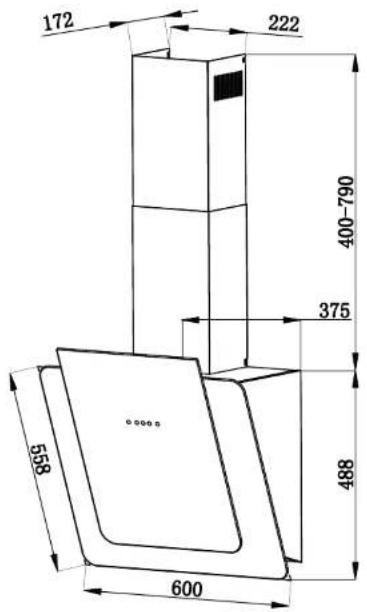

DESCRIPTION DE LA HOTTE

Référence FD6-B (BX2-4-C9E6C06)
Puisance totale 233W
Puisance moteur 230W
Éclairage LED 2 x 1,5W
Alimentation 220-240V
Fréquence 50/60Hz
Filtres	1 filtré à graisses en-aluminium
Programmateur	Électronique

7

CONSIGNES POUR UNE INSTALLATION MURALE

Preparer l'installation

1. Si la pièce dans laquelle se trouvera la hotte dispose d'une ouverture vers l'extérieur, suiviè les consignés ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émailé, en aluminium ou en matière non-inflammable, avec un diamètre interne de 150 mm).

1. Veuiliez eteindre la hotte et la debrancher du secteur avant toute installation.

1. La hote doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson pour un résultat optimal d'aspiration.

8

Installation avec ouverture vers l'extérieur ATTENTION!

Veuillez respecter toutes les mises en garde figurant dans cette notice, en particulier celles relatives à l'évacuation d'air vers l'extérieur.

MISE EN GARDE

Le non-respect des consignes suivantes concernant l'installation et la fixation de l'appareil et des vis, peut entrainer un risque d'électrocution.

Lorsque la hotte et un appeareil de cuisson qui est alimentede par une energie autre que I'elecricite fonctionnent simultanement, la pression négative dans la piece ne doit pas dépasser 4 Pa (4 x 10^5 Bar).

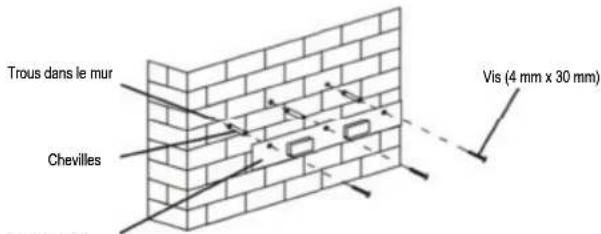

• Percez 3 troue de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles foumies.

Support mural

Pour les modèle de panneaux inclinés

Percez 4 trous additionnels de 8 mm pour insérer les vis et les chevilles fournies.

(vs de 6 mm x 40 mm)

9

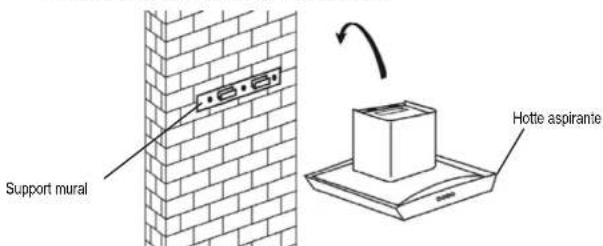

• Soulevez la hotte et accrochez-la sur le support mural.

Connectez la gaine d'évacuation au clapet (voir schéma ci-dessous).

Hotte aspirante
- Installation de la cheminée

Pour les modèle en verre et en forme de T

Faîtes glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, pus trez la partie supérieure vers le haut jusqu'à la hauteur souhaïée.

10

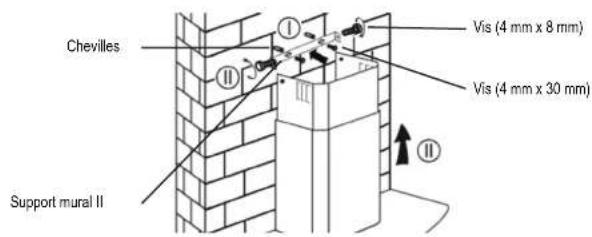

Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous.

Perez 2 trous de 8 mm pour le support mural II. Fixez-le au mure avec les 2 vis foumies. Montez la cheminée sur la hote puis fixez-les ensemble avec 2 vis.

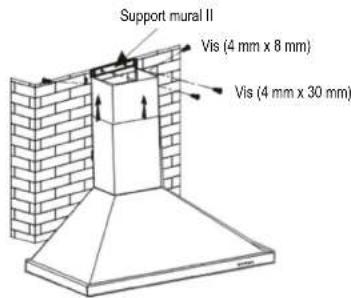

Pour les modèles en tour

Faite s glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis trezla partie supérieure vers le haut jusqu'à la hauteur souhaitée.

Fixez la partie inférieure de la cheminée avec 2 vis de 4 mm x 8 mm.

Ajustez la hauteur de la chiminee puis fixez les 2 parties sur le support mural I avec 2 vis de 4 mm x 8 mm, comme illustré ci-dessous.

Perez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies. Montez la cheminée sur la hote puis fixez-les avec 2 vis.

Installation sans ouverture vers l'extérieur

Si la pièce dans laquelle la hotte sera installée ne dispose pas d'ouverture de ventilation vers l'exterieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont naímoins similaires à celles figurant dans le chapitre « Installation avec ouverture vers l'exterieur »

Un filtre à charbon actif peut être installe pour piéger les odeurs. Pour ce faire, refrez d'abord le filtre à graisses en le tirant vers le bas après l'avoir débloqué.

Montez le filtre à charbon sur la hote en le tournant dans le sens des aiguilles d'une montre. Procedez de la même manière pour le deuxième filtre. Remettez le filtre à graisses.

FERMETURE

REMARQUES:

Assurez-vous que le filtre soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de désigner un dangere.
- L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte.

CONSIGNES D'UTILISATION

PANNEAU DE COMMANDE

Touche Marche / Arret

Cette touche permet de faire demarrer et d'arreter la ventilation.

Touch de vitesse du ventilateur

Cette touche permet de moduler la vitesse du ventilateur : Lent - Moyen - Rapide

Touched'éclairage

Écran d'affichage numérique

Cet écran affiche les différents niveaux de vitesse : « 1 » pour le niveau lent, « 2 » pour le niveau moyen et « 3 » pour le niveau rapide.

Minuterie rapide

Appuyez sur les touches « 》 et « 》 pendant 1 seconde. L'écran d'affichage se met alors à clignoter et l'appareil déclenché automatiquement un compte à rebours de 5 minutes. Une fois cette durée écoulée, le moteur ainsi que la lamière de la hotte s'éteindron automatiquement et un signal sonore d'une seconde sera émis.Le même résultat sera obtenu si on presse le bouton « 》 sur la télécommande.

Récepteur de la télécommande.

ENTRETIEN ET NETTOYAGE DE L'APPAREIL GUIDE DE DÉPANNAGE

Avant tout entretien ou nettoyage, veuilles eteindre et debrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempe dans de l'eau tiède légèrement savonnexe ou mélangée à un produit d'entretien. N'utilisez enaucun cas de tampon à recycler en métal, de produit chimique abrasif ou de Brosse à poils durs.

Nettoyage mensuel du filtré à graisses Important : le fait de nettoyer le filtré une fois par mois permet de prévenir les risques d'incendie. Les graisses et la poussière piégées par ce filtré affectent directement l'efficacité de la hotte. Il est donc important de le laver régulièrement avec un produit nettoyant pour apparèils menagers, car les résidus de graisses accumulés sont potentiellement inflammbables.

Remplacement annuel du filtré à charbon actif (non inclus)
Ce filtré permettant de piéger les odeurs, ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire, sans évacuation d'air vers l'extérieur).

Il doit être changé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement des lampes d'éclairage

1. Éteignez et débranchez la hotte.
2. Retirez le cache de la lampe.
3. Retirez la lampe.

4. Remplacez-la avec une lampe du même type et qui a les mêmes specifications.

5. Lamps LED (1,5W max.)

Problème Cause	Solution
La lumière de la hotte s'allume mais pas la ventilation.	Les hélices ventilateur sont bloquées.	déteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur a été endommagé.
Ni la lumière, ni la ventilation ne fonctionnent.	La lampe a grillé. Remplaçaze-la avec une lampe qui a les mêmes specifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranchez puis rebranchez le cordon.
L'appareil vigre fortement.	Les hélices du ventilateur sont abîmées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décroches-à et vérifie que le support mural est bien installé.
La puissance d'aspiration ne semble pas être suffisante.	La table de cuisson est trop éloignée de la hotte.	Vérifiez que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

CHARACTERISTIQUES TECHNIQUES

MARQUE	California
RÉFERENCE	FD6-B (BX2-4-C9E6C06)
CONSOMMATION D'ENERGIE ANNUEIL F(RWv/lan) 44,3
CLASSE D'EFFICACITE ÉNERGÉTIQUÉ	A
EFFICACITE FLUIDODYMANIQUE	30,4
CLASSE D'EFFICACITE FLUIDODYNAMIQUE	A
EFFICACITE LUMINEUSE (lux/W)	33,6
CLASSE D'EFFICACITE LUMINEUSE	A
EFFICACITE DE FILTRATION DES GRAISSES	77,2
CLASSE D'EFFICACITE DE FILTRATION DES GRAISSES	C
DéBIT D'AIR À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL \( (m^3/h) \)	295
DéBIT D'AIR À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL \( (m^3/h) \)	625
DéBIT D'AIR EN MODE INTENSIF \( (m^3/h) \) -
NIVEAU SONORE PONDÉRÉ À LA VITESSE MINIMALE EN FONCTIONNEMENT NORMAL (dB)	55
NIVEAU SONORE PONDÉRÉ À LA VITESSE MAXIMALE EN FONCTIONNEMENT NORMAL (dB)	71
NIVEAU SONORE PONDÉRÉ EN MODE INTENSIF (dB)	-
LA CONSOMMATION D'ENERGIE EN MODE «ARRÊT» (W)	0,48
LA CONSOMMATION D'ENERGIE EN MODE «VEILLE» (W)	-

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appeareils électriques et Electroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre apparéil, tel que le signale le symbole appose sur sa plaque signalétique ou sur l'emballage, ne doit en aucune cas êtrejeta dans une poubelle publique ou privée destinée aux ordures menagères. L'utiliser à le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Mise au rebut

Rendez l'appareil inutilisable immédiatement. Débranche la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à resort avant de vous débarrasser de l'appareil. Ceci permet d'évitier aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.

Importé par WESDER SAS

67 bis, rue de Seine

94140 Alfortville

France

Cette notice est aussi disponible sur le site suivant

http:// notices.wesder.net

Droits de reproduction réservés
