Type de produit	Hotte décorative
Marque	California
Modèle	IS90AG3L160D
Puissance totale	162 W
Moteur	160 W, 3 vitesses (faible, moyenne, élevée)
Éclairage	2 x 1 W LED
Alimentation	AC 220-240 V, 50 Hz
Type de filtre	Filtre métallique à 4 couches
Contrôles	Boutons poussoirs
Distance minimale d'installation	650 à 750 mm (entre hotte et cuisinière)
Système d'évacuation	Tuyau extensible avec clapet anti-retour
Matériau	Panneau avant en verre, bloc métallique, cheminées métalliques
Installation	Fixation au plafond, supports supérieur et inférieur inclus
Entretien du filtre	Nettoyage tous les 3 mois au détergent doux
Remplacement de la lampe	LED 1 W max, doit être effectué par un professionnel
Sécurité	Débrancher avant entretien, ne pas utiliser avec flamme nue
Garantie	1 an (conditions applicables)
Accessoires inclus	Cheminées interne et externe, tuyau, clapet, supports, vis, chevilles
Nombre de foyers recommandé	Jusqu'à 4 foyers

FOIRE AUX QUESTIONS - IS90AG3L160D CALIFORNIA

Comment nettoyer les filtres métalliques de la hotte ?

Retirez le filtre métallique de la hotte, lavez-le dans une solution d'eau tiède et de détergent liquide neutre, rincez soigneusement et laissez sécher. Nettoyez-le tous les 3 mois.

Quelle est la distance minimale entre la hotte et la cuisinière ?

La distance entre la partie la plus basse de la hotte et les brûleurs doit être comprise entre 650 mm et 750 mm.

Comment remplacer la lampe LED de la hotte ?

Le remplacement de la lampe LED (max 1 W) doit être effectué par une personne qualifiée. Attendez au moins 30 minutes après l'arrêt de la hotte pour éviter les brûlures.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais la pièce doit être suffisamment aérée. Ne faites pas brûler de flamme nue directement sous la hotte.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique, le câble et la prise. Si le câble est endommagé, faites-le remplacer par un professionnel qualifié.

Comment installer la hotte correctement ?

L'installation doit être réalisée par une personne qualifiée. Percez 4 trous au plafond, insérez les chevilles expansives et fixez les supports. Assurez-vous que la hotte est hors tension avant de commencer.

Les filtres peuvent-ils être lavés au lave-vaisselle ?

La notice recommande un lavage à la main avec un détergent doux. Évitez les nettoyants corrosifs. Le filtre métallique peut changer de couleur après plusieurs lavages.

Quelle est la puissance électrique maximale de la hotte ?

La puissance totale est de 162 W, avec un moteur de 160 W et un éclairage LED de 2 x 1 W.

Comment régler la vitesse du moteur ?

Utilisez les boutons poussoirs : appuyez sur « 1 » pour la vitesse faible, « 2 » pour la vitesse moyenne, « 3 » pour la vitesse élevée.

Que faire en cas d'odeur de brûlé ou de fumée ?

Arrêtez immédiatement la hotte, débranchez-la et vérifiez les filtres. Ne nettoyez pas les filtres pendant que la hotte fonctionne. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI IS90AG3L160D CALIFORNIA

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des régles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseateur.

C'est pour cette raison que vous appeareil, tel que le signale le symbole appeose sur la plaque signaletique ou sur l'emballage, ne doit en aucen cas etetre jetedanoun poubelle publique ou privée destinée aux ordures menagères.

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procedant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE

Ce produit est garantie pour une periode de 1 an a partir de la date d'achat *, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu.
Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure normale du produit.

• Sur presentation du ticket de caisse.

Importé par WESDER SAS

67 bis, rue de Seine

94140 Alfortville

France

Cette notice est aussi disponible sur le site suivant

http://notices.wesder.net

Droits de reproduction réservés

California

HOTTE DÉCORATIVE

MODELE:IS90A-G3L160D

NOTICE D'UTILISATION

Avant l'installation ou la première utilisation de cet apparéil,

Iire attentivement cette notice.

La conserver soigneusement par la suite.

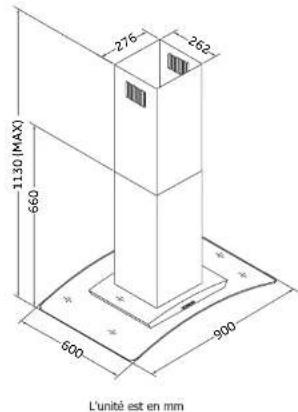

TABLE DES MATIÈRES

MODE D'UTILISATION 2

INFORMATION 3

CONSIGNES DE SECURITE IMPORTANTES 3

DESCRIPTION DE LA HOTTE. 7

Modèle N°: IS90A-G3L160D

Puissance totale: 162W

Moteur trois vitesses: 160W

Eclairage LED:2x1W

Alimentation: AC 220 - 240V

Frequence:50Hz

Filtre : à 4 couches

Contrôles : par bouton à pression

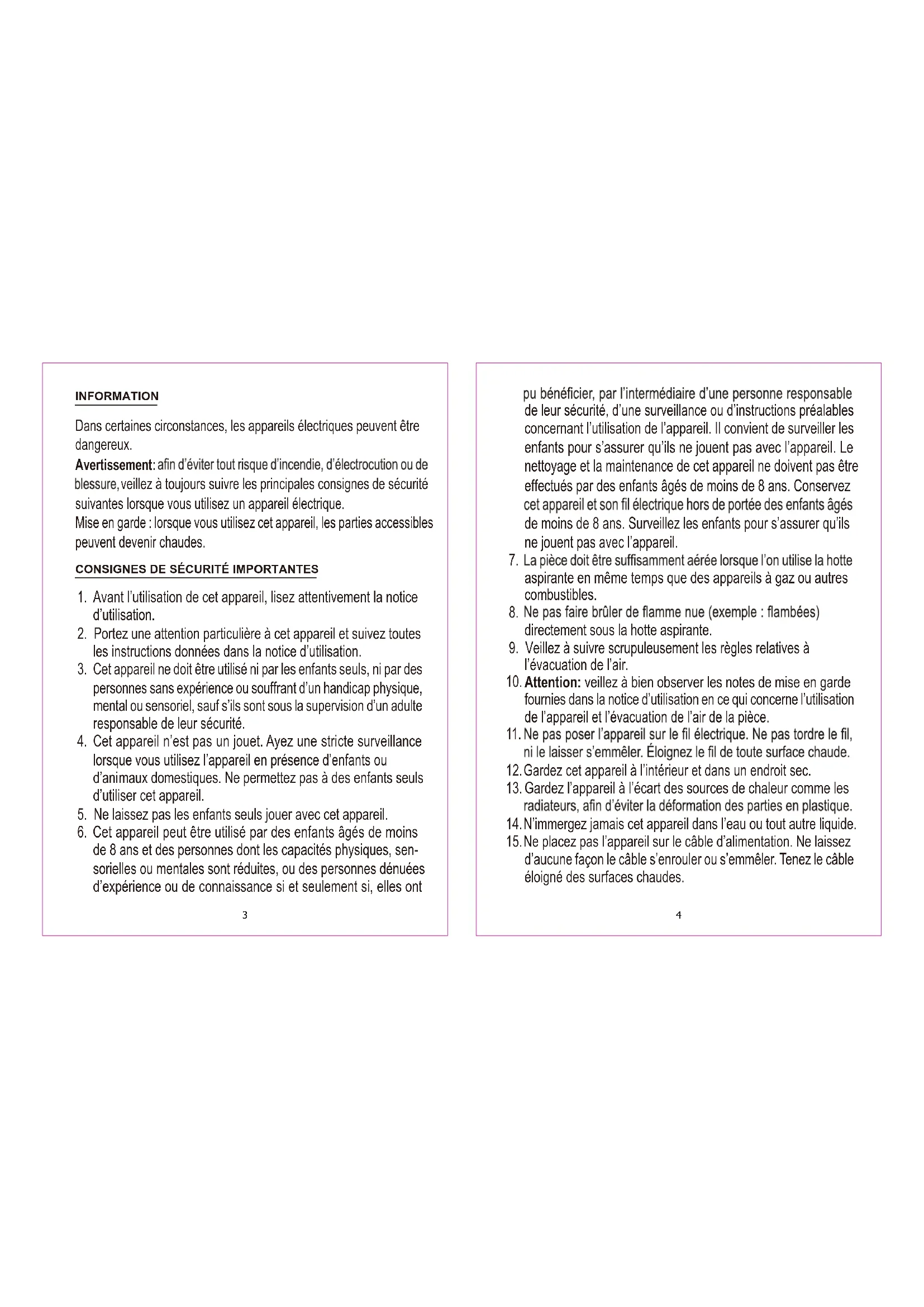

INFORMATION

Dans certaines circonstances, les apparciels electriques peuvent etre dangereux.

Avertissement: afin d'éviter tout risque d'accordie, d'électrocution ou de blessure, voirlez à toutes suivre les principales consignes de sécurité suivantes lorsque vous utilisez un apparéil électrique.

Mise en garde : lorsque vous utilisez cet apparéil, les parties accessibles peuventvenir chaudes.

CONSIGNES DE SECURITE IMPORTANTES

1. Avant l'utilisation de cet apparéil, lisez attentivement la notice d'utilisation.
2. Portez une attention particulière à cet apparéil et suivez toutes les instructions données dans la notice d'utilisation.
3. Cet apparéil ne doit être utilisé ni par les enfants seuls, ni par des personnes sans experience ou souffrant d'un handicap physique, mental ou sensoriel, sauf s'ils sont sous la supervision d'un âulte responsable de leur sécurité.
4. Cet apparéil n'est pas un jouet. Ayez une stricte surveillance lorsque vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques. Ne permettez pas à des enfants seuls d'utiliser cet apparéil.
5. Ne laïsez pas les enfants seuls jouer avec cet apparéil.
6. Cet apparéil peut être utilisé par des enfants âgés de moins de 8 ans et des personnes dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuees d'expérience ou de connaissance si et seulement si, elles ont

pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance de cet appleil ne doivent pas etre effectués par des enfants ages de moins de 8 ans. Conservez cet appleil et son fil electrique hors de portee des enfants ages de moins de 8 ans. Surveillance les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

1. La pierce doit être suffisamment aérée lorsque l'on utilise la hotter aspirante en même temps que des apparèils à gaz ou autres combustibles.
2. Ne pas faire brûler de flamme neue (exemple : flambées) directement sous la hotte aspirante.
3. Veillez à suivre scrupuleusement les régles relatives à l'évacuation de l'air.
4. Attention: voirlez à bien observer les notes de mise en garde fournies dans la notice d'utilisation en ce qui concerne l'utilisation de l'appareil et l'évacuation de l'air de la pierce.
5. Ne pas poser l'appareil sur le fil électrique. Ne pas tordre le fil, ni le laisser s'emmelier. Éloignez le fil de toute surface chaude.
6. Gardez cet appeareil à l'intérieur et dans un endroit sec.
7. Gardez l'appareil à l'écart des sources de chaleur comme les radiateurs, afin d'éviter la déformation des parties en plastique.
8. N'immergez jamais cet apparéil dans l'eau ou tout autre liquide.

9. Ne placez pas l'appareil sur le cable d'alimentation. Ne laissez d'aucune façon le cable s'enrouler ou s'emmelter. Tenez le cable éloigné des surfaces chaudes.

10. Ne pas allumer le gaz s'il n'y a pas de casserole sur les foyers : cela pourrait faire s'enflammer les filtres et causeur un incendie.

11. Toujours surveiller la nourriture en train de frire, et veiller à ce que l'huile bouillante ne s'enflamme pas.
12. Ne pas contrôle l'etat des filtres lorsque la hotte est en fonctionnement.
13. Ne pas toucher les ampoules d'éclairage tout de suite après avoir utilisé l'appareil, attendez au moins une demi-heure.
14. Toujours débrancher la prise électrique avant le nettoyage ou l'entretien.
15. Ne pas débrancher la prise en tirant le fil électrique. Débranchez l'appareil en tenant la fiche de courant à pleine main et en tirant avec précaution.
16. Utilisez uniquement une rallonge certifiée avec l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trabuche sur le cable ou la prise.
17. N'utilisez pas l'appareil si le cable d'alimentation ou la prise est endommagé. N'utilisez pas l'appareil s'il est tombé, s'il est endommagé, s'il est resté dehors ou s'il est tombé dans l'eau.
18. Ne tirez ou portez pas l'appareil par le cable d'alimentation. N'utilise pas le cable comme poignée. Ne coincez pas le fil dans la porte et ne le faites pas glisser le long des bords ou angles tranchants.

19. Ne laissez pas l'appareil sans surveillance lorsqu'il est branché. Débranchez la prise de courant lorsque vous n'utilise pas l'appareil ou lorsque vous le nettoyez.

20. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire, afin d'éviter tout danger.

21. Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.
22. La lampe qui se trouve à l'intérieur de l'appareil est utilisée pour éclairer l'appareil. Cette lampe ne convient pas pour l'éclairage d'une piece.
23. Vérifiez régulièrement l'etat de votre apparéil. N'utilise pas l' apparéil si ce dernier est endommagé.
24. N'utilisez que du savon ou un détergent doux pour nettoyer la surface de votre hotte. Il est formellement interdit d'utiliser un détergent corrosif. Pour éviter tout risque de rouille, vous devez essuyer votre hotte avec un chiffon trempe à l'eau clair immidiatement après l'avoir nettoyé avec un détergent adapté.
25. Avertissement : toute intervention électrique, installation ou remplacement de la lampe sur l'appareil doit etre effectue par une personne qualifiée et competente.
26. La hotter est donc pour être installée au-dessus d'une cuisine ne compteant pas plus de 4 foyer.
27. Il faut attendre au moins une demi-heure après l'arrêt de la hotte avant de toucher à la lampe de celle-ci.
28. Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.
29. Le règlement concernant l'évacuation d'air doit être respecté.
30. Mise en garde: Le non-respect de ces instructions lors de la fixation des vis ou de l'installation de l'appareil peut provoquer des chocs électriques.

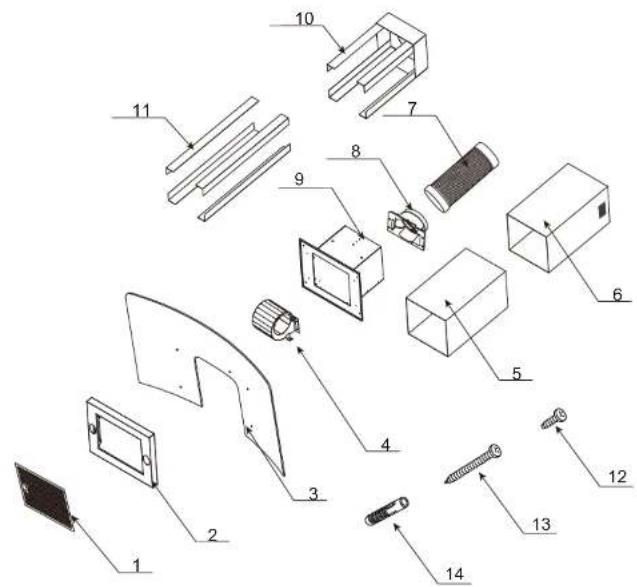

DESCRIPTION DE LA HOTTE

Veuillez dire ces instructions avant d'utiliser la hotte.

1. Filtre a graisses
2. Panneau avant
3. Panneau en verre
4. Bloc moteur
5. Cheminée externe
6. Cheminée interne

7. Tuyau d'évacuation

8. Clapet anti-retour

9. Bloc principal
10. Support supérieur
11. Support inférieurs
12. Vis ST4*10
13. Vis ST4*35
14. Chevilles expenses de 8mm

L'air ne doit pas être evacué dans un conduit utilisé pour l'aspiration des fumées émanant d'appareils à gaz ou autres combustibles. Toutfootis, cette remarque ne s'applique pas aux appareils qui refoulement à nouveau l'air vers la piece.

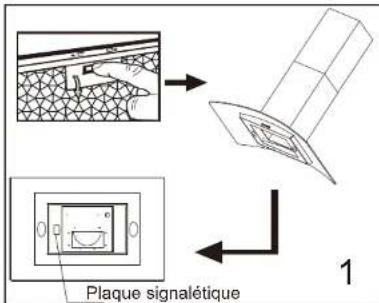

1. Verifiez la tension et la fréquence indiquées sur la plaque signalétique qui se trouve à l'intérieur de la hotte.

1. Nous recommendons, après installation, que la distance entre la partie la plus BASSE de la hotte et les éléments chauffants ou les brULEurs de notre cuisinière soit comprise entre 650~mm et 750~mm .

INSTALLATION

Information

Raccordez le tuyau d'évacuation dans la cheminée.

IMPORTANT

Avant de commencer l'installation, il faut sur tout s'assurer que la hotte est bien hors tension.

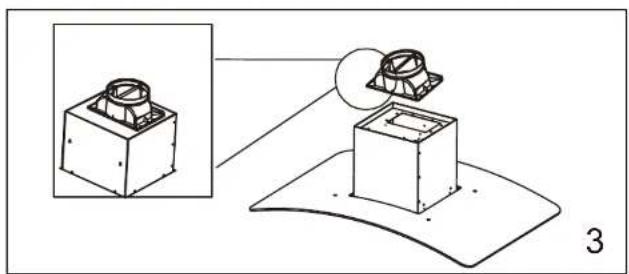

1. Avant d'installer la hotte, veuillez en premier lieu fixer le clapet anti-retour sur la sortie d'air de celle-ci.

IMPORTANT

Lorsque vous perceze le plafond, évitez d'endommager le cablage électrique ou toutes autres conduites cachées.

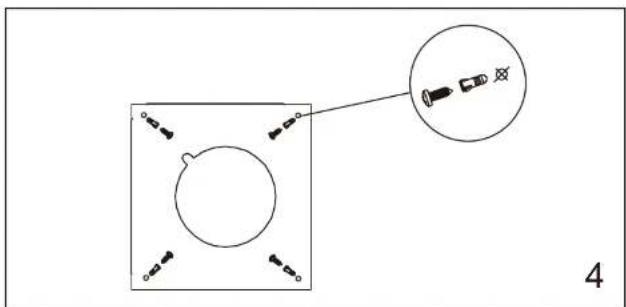

1. Voir fig. 4: assurez-vous que la hotte est bien positionnée contre le plafond.

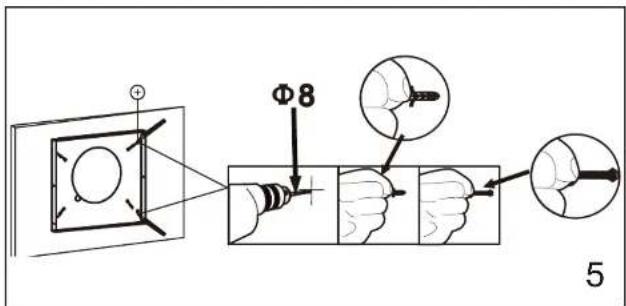

1. Ensuite, perczé 4 trous de 8 Ø marqués au crayon sur leplafond. Insérez 4 chevilles expansives avec vis dans ces trous.

IMPORTANT

Les travaux d'installation et le câblage électrique de la hotte doivent être faits par une ou des personnes qualifiées et conformément aux codes et normes en vigueur, y compris les constructions à indice de résistance au feu.

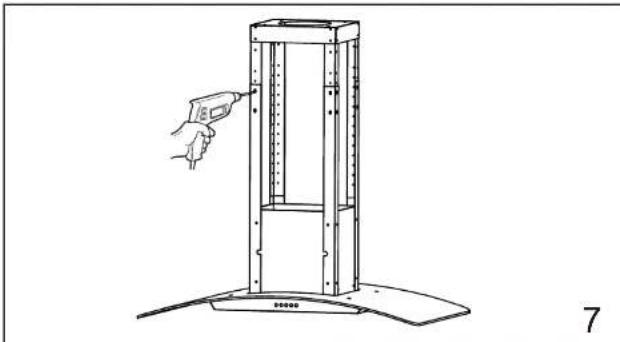

6.Installez le support inférieur sur le bloc principal avec 16 vis ST4*10.

7.Ajustez le support supérieur dans la position ideale et installez-le sur le support inférieur avec 16 vis ST4*10.

IMPORTANT

La hotte est conque de façon a permettre plusieurs direcions d'evacuation.

1. Raccordez le tuyau extensible au bloc moteur.

1. La position verticale est la plus repandue. S'il existe un grenier au-dessus de votre cuisine, faites passer les conduits à travers le placard et le grenier jusqu'à au tout.

IMPORTANT

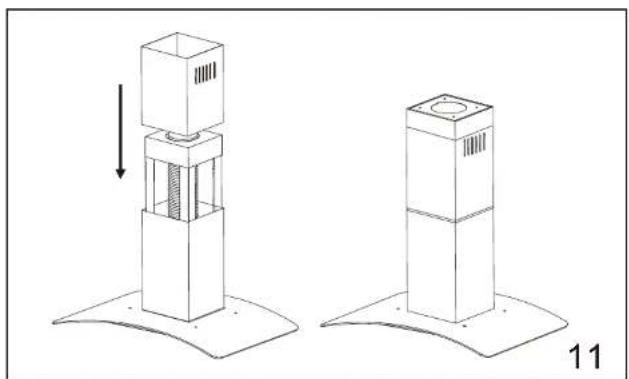

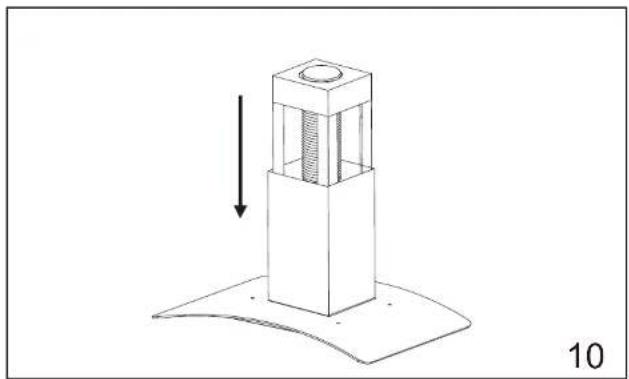

10. Assembliez la cheminée exter sur le bloc principal.

11. Insérez la cheminée interne sur la cheminée externe.

IMPORTANT

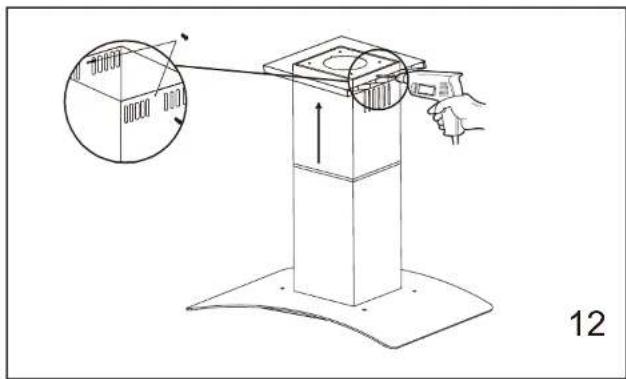

12. Fixez la cheminée interne sur le support supérieur avec 2 vis ST4*10.
13. Appuyez sur le commutateur pour allumer les lampes LED de gauche et de croite. Dans le cas contraire, les lampes LED ne fonctionnent pas. Lorsque vous appuyez sur « 1», le moteur tourne à faible vitesse. Lorsque vous appuyez sur « 2», le moteur tourne à vitesse moyenne. Lorsque vous appuyez sur « 3», le moteur tourne à grande vitesse.

REEMPLACEMENT ET ENTRETIEN

IMPORTANT

La puissance de cette lampe LED ne doit pas dépasser 1 W.

Si le cordon d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.

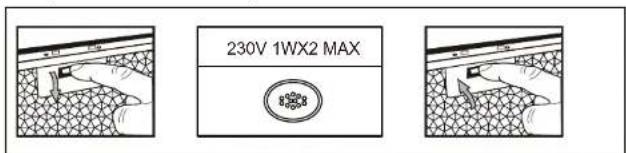

Remplacement de la lampe

1. Laissez un espace libre de 45 cm minimum entre la hotte et tout object et surface (teils que couvercle, vêtements, four, etc.) afin d'éviter surchauffe, brûlures ou incendie.
2. Utilisez uniquement des ampoules à autoprotection afin d'être protégé contre les particules brûlantes, les risques de feu et l'exposition aux rayons ultraviolets.

IMPORTANT

Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

• On commande de nettoyer le filtre métallique tous les 3 mois en procédant de la façon suivante:

1. Retirez le filtré métallique de la hotte, puis lavez-le dans une solution de détergent liquide neutr et d'eau en le laissant y tremper.

Rincez-le soigneusement à l'eau tiède, puis laissez sécher.
Il se peut que le filtré métallique change de couleur après plusieurs lavages.
- Il faut noter que ce phénomène ne peut faire l'objet d'aucune plante, ni de réclamation affirm d'obtenir un filtre de remplacement auprès du vendeur.
