Caractéristiques techniques	Type : Cuisinière à gaz
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	70 litres
Nombre de foyers	4 foyers à gaz
Type de four	Four à gaz avec fonction grill
Utilisation	Facilité d'utilisation avec commandes manuelles et allumage électronique
Maintenance	Nettoyage facile grâce à des grilles amovibles et un intérieur émaillé
Sécurité	Système de sécurité avec coupure de gaz en cas d'extinction de la flamme
Informations générales	Garantie : 2 ans, Énergie : Gaz

FOIRE AUX QUESTIONS - BCG 500 BLUESKY

Comment allumer la cuisinière BLUESKY BCG 500 ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage ou utilisez un allume-gaz si votre modèle le nécessite.

Que faire si la flamme ne reste pas allumée ?

Assurez-vous que le bouton est maintenu enfoncé pendant quelques secondes après l'allumage. Vérifiez également que le gaz arrive correctement et qu'il n'y a pas de blocage dans les orifices.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer le fini.

La cuisinière émet une odeur de gaz, que faire ?

Éteignez immédiatement la cuisinière, ouvrez les fenêtres et sortez de la pièce. Vérifiez les connexions de gaz et contactez un professionnel si l'odeur persiste.

Comment régler la température de cuisson ?

Utilisez les boutons de commande pour ajuster la température. Tournez le bouton vers la droite pour augmenter la chaleur et vers la gauche pour la diminuer.

Est-ce que la cuisinière BLUESKY BCG 500 est compatible avec des casseroles en fonte ?

Oui, la cuisinière est compatible avec des casseroles en fonte, mais assurez-vous qu'elles soient de la bonne taille pour la zone de cuisson.

Comment savoir si le gaz est épuisé ?

Si la flamme est faible ou si la cuisinière ne s'allume pas, cela peut indiquer que le gaz est épuisé. Vérifiez votre bouteille ou votre compteur de gaz.

Quels types de casseroles peuvent être utilisés sur la cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium ou en céramique, tant qu'elles sont adaptées à la cuisson sur gaz.

Y a-t-il une garantie pour la cuisinière BLUESKY BCG 500 ?

Oui, la cuisinière est généralement couverte par une garantie de deux ans. Consultez le manuel d'utilisation pour plus de détails.

Comment résoudre un problème d'allumage électronique ?

Si l'allumage électronique ne fonctionne pas, vérifiez les piles (si applicable) et assurez-vous que les connexions ne sont pas sales ou endommagées.

MODE D'EMPLOI BCG 500 BLUESKY

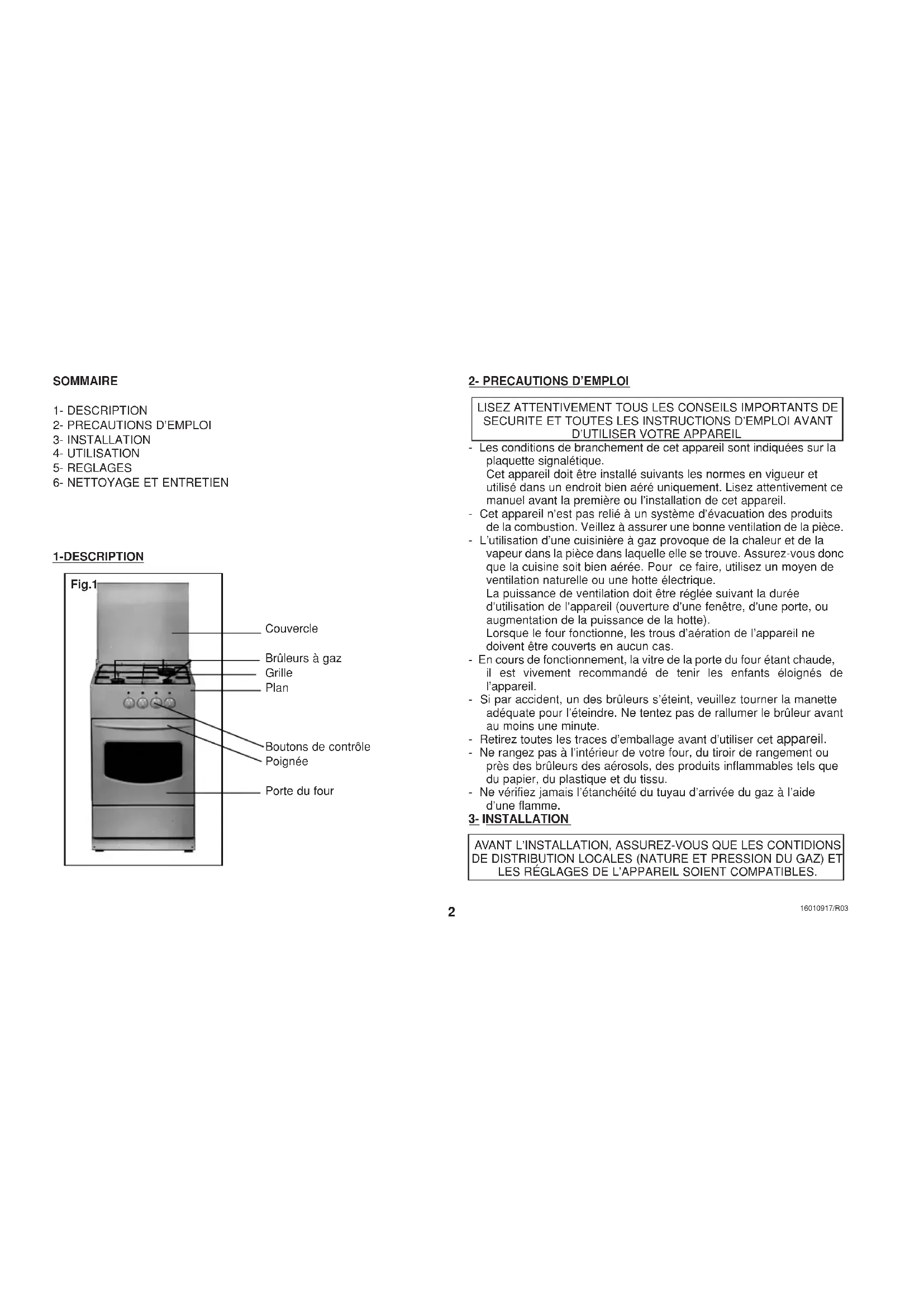

Fig.1 Couvercle Brûleurs à gaz Grille Plan Boutons de contrôle Poignée Porte du four

2- PRECAUTIONS D'EMPLOI

LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS D'EMPLOI AVANT D'UTILISER VOTRE APPAREIL

• Les conditions de branchement de cet appareil sont indiquées sur la plaquette signalétique.
  Cet appareil doit être installé suivants les normes en vigueur et utilisé dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première ou l'installation de cet appareil.
• Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne ventilation de la pièce.
• L'utilisation d'une cuisinière à gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée. Pour ce faire, utilisez un moyen de ventilation naturelle ou une hotte électrique. La puissance de ventilation doit être réglée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte). Lorsque le four fonctionne, les trous d'aération de l'appareil ne doivent être couverts en aucun cas.
• En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tenir les enfants éloignés de l'appareil.
• Si par accident, un des brûleurs s'éteint, veuillez tourner la manette adéquate pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute.
• Retirez toutes les traces d'emballage avant d'utiliser cet appareil.
• Ne rangez pas à l'intérieur de votre four, du tiroir de rangement ou près des brûleurs des aérosols, des produits inflammables tels que du papier, du plastique et du tissu.
• Ne vérifiez jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.

3- INSTALLATION

AVANT L'INSTALLATION, ASSUREZ-VOUS QUE LES CONTIDIONS DE DISTRIBUTION LOCALES (NATURE ET PRESSION DU GAZ) ET LES RÉGLAGES DE L'APPAREIL SOIENT COMPATIBLES.

1- Il s'agit d'un appareil de Classe 1. Il doit donc être installé suivant les normes en vigueur.
2- La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit:

a. la distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm.
b. la distance entre les parois de la cuisinière et des murs doit être d'au moins 20 mm.
c. la distance entre le mur arrière et l'appareil doit être d'au moins 20mm.

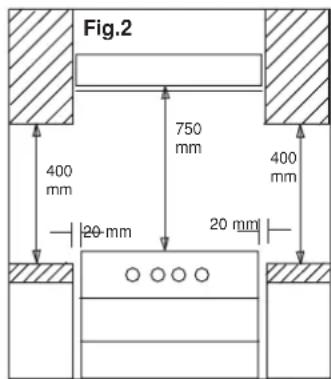

Fig.2 400 mm 750 mm 400 mm 20-mm 20 mm

3- Si votre appareil fonctionne au gaz ou à l'électricité, veillez à le placer le plus près possible des deux sources d'énergie.
4- Afin d'éviter que votre appareil ne bascule, une patte de fixation doit être installée correctement. Cette fixation est livrée de manière optionnelle avec votre appareil.

Consultez le chapitre approprié pour l'installation de cette fixation.

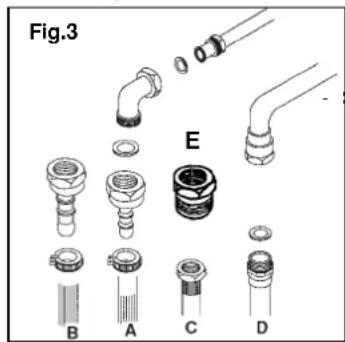

5- L'Espagne, l'Italie, le Portugal, le Luxembourg, Allemagne la Grèce autorisent le raccordement au moyen d'un about et d'un tuyau souple comme indiqué en B (fig. 3). Pour ces pays, les abouts doivent être conformes aux normes nationales en vigueur. Pour le Danemark, les Pays-Bas, l'Irlande le raccordement est oblig atoirement réalisé en utilisant la pièce E (fig.3) et des tuyaux flexibles comme indiqué en C (fig.3) ou des tubes rigides.

Ce type de raccordement peut aussi être utilisé en Espagne, en Italie, au Portugal, en Grèce et au Luxembourg. L'Angleterre autorise le raccordement comme indiqué en D. Fig.3.

En France, le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant soit un tuyau flexible avec embout comme indiqué en C, soit un tuyau rigide. Le raccordement au gaz butane

se fera au moyen d'un tuyau NF-Gaz auquel vous ajouterez un collier. En aucun cas, le tuyau d'alimentation ne doit passer derrière le four, ni être en contact avec les parois adjacentes. Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité. Pour ce faire, appliquez sur le tuyau un liquide moussant. Aucune bulle ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'écrou de raccordement ou éventuellement l'état du joint.

6- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.
7- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivemnet recommandé de respecter la procédure suivante avant la première utilisation de votre four :
- Pour four à gaz :
- Allumez le brûleur du four comme indiqué dans ce mode d'emploi.
- Laissez le four fonctionner durant 10 minutes. Eteignez votre four et laissez-le refroidir.
- Si le brûleur du four ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de rallumer le four.
- Pour gril à gaz :
- Alluméz le brûleur du gril comme indiqué dans ce mode d'emploi.
- Laissez la porte du four ouverte et laissez fonctionner le gril durant 10 minutes.

Eteignez-le et laissez votre four refroidir. Si le brûleur du gril ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de le rallumer.

PAYS DE CATÉGORIE LES PAYS POUR L'ESQUELSTHE LES PAYS OU LE DESTINATION POUR LESQUELLES LE RACCORD ISO 228/ISO 7 DISPOSITIF DE SECURITÉ L'APPAREIL PEUT EST NÉCESSAIRE EST DEMANDE FUNCTIONNER
AT II	2010.P	•
BE	II26.+-	•
DE	II263.P	•	•
DK	II263.P	•	•
ES	II26+	•
FI	II263.P	•
FR	II26.+-
GB	II26+	•
GR	II26+
IE	II26+	•
IT	II26+
LU	II263.P	•
NL	II263.P	•
NO	I26.P	•	•
PT	II26+
SE	III196/2010.P		•

* La catégorie des autres pays.

CATÉGORIE POUR LESQUELLES LAPPAREIL PEUT FUNCTIONNER	I_B( E + 3)	II_2H5+
PAYS DE DESTINATION	AL, LET, RU, ON, RP, IND, EAT, LT, BG, BOL ETH. HR, U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT,RI,SF, GH, MAL, CS,ET, USA

Tableau 1

4- UTILISATION A. PANNEAU DE CONTRÔLE

B. TABLE DE CUISSON MANETTES DES BRÛLEURS

Brûleur avant gauche

Brûleur avant droit

Brûleur arrière droit

Four et grill à gaz

position forte
position faible

Allumage des brûleurs

Pour allumer un des brûleurs, il suffit d'en approcher une allumette. Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position minimale (fig.5).

-RECOMMANDATION :

Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

Brûleur rapide : 22-28 cm

Brûleur semi-rapide : 14-22 cm

Brûleur auxiliaire : 10-14 cm

- Manettes de commande du four

Fig. 6 0 0

- Fonctions

1) Résistance sole ou brûleur du four

2) Gri

- Four à gaz sans thermostat

Vous pouvez contrôler la température du four en tournant la manette du four.

La température minimale est de 140 °C et la température maximale est de 270 °C.

Recommendation

Le four à gaz dispose d'un système coupe-gaz. Si le four s'éteint, l'arrivée du gaz est coupée automatiquement et ne peut être réactivée que manuellement.

Pour économiser de l'énergie, éteingnez votre four 5 minutes avant la fin de la cuisson et laissez la porte du four fermée. Lorsque vous désirez contrôler la cuisson, faites fonctionner la lampe du four (optionnelle) en allumant temporairement votre four. Cela vous évitera d'ouvrir la porte du four et empêchera la perte de chaleur.

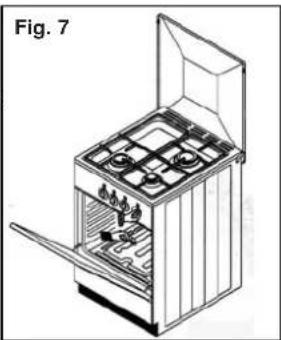

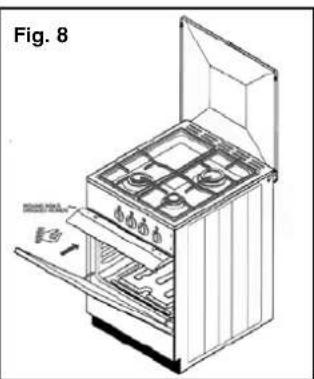

Allumage manuel du brûleur du four

Présentez une allumette à l'entrée du trou du brûleur du four. Enfoncez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenez la manette enfoncée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.7).

Choisissez la fonction gril. Lorsque vous préchauffez et utilisez le gril, il est recommandé de placé le panneau de déflexion de chaleur afin de protéger le panneau de contrôle et les boutons. La porte du four doit toujours rester entrouverte (fig. 8). Si le gril s'éteint, l'arrivée de gaz est automatiquement coupée et ne peut être réactivée que manuellement. EN FONCTION GRIL NE PAS FERMER TOTALEMENT LA PORTE DU FOUR, UTILISER LE PANNEAU DE DEFLEXION DE CHALEUR..

Présentez une allumette à l'entrée du brûleur du gril. Enfoncez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position gril. Maintenez la manette enfoncée pendant 10 secondes après l'allumage et vérifiez que le brûleur soit bien allumé

(Fig. 9).

Recommendations :

Lorsque les brûleurs ne sont pas utilisés, le robinet d'alimentation générale doit toujours être fermé. Si le four ou le grill ne s'allument pas après 15 secondes ou si ils s'éteignent, tournez la manette jusqu'à la position »0 ». Attendez quelques minutes avant de rallumer. Les parties accessibles de la cuisinière peuvent être chaudes lorsqu

Fig. 9

Veillez à maintenir les enfants éloignés de l'appareil.

5.REGLAGES

Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié.

Pour cela :

1. Débranchez votre appareil.
2. Retirezlesmanettes des brûleurs, dévissez les vis du panneau et retirez-le.
3. Allumez les brûleurs en position faible.
4. A l'aide d'un tournevis, vissez ou dévissez la vis de réglage jusqu'à ce que la flamme soit réduite au minimum. Le gaz est cor rectement distribué quand la flamme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en passant de la position maximale à la position minimale, la flamme ne s'éteigne pas.
5. Pour le gaz butane, il suffit de visser la vis de réglage. Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

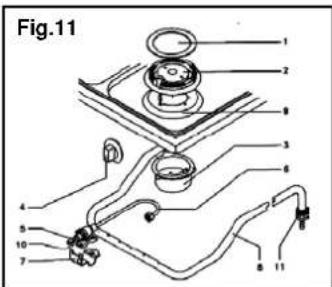

Fig.11 1 2 3 4 5 6 7 8 9 10 11

1. Chapeau de brûleur
2. Brûleur (couronne)
3. Corps de brûleur
4. Manette
5. Robinet
6. Tuyau de distribution
7. Fixation
8. Rampe d'alimentation
9. Table de cuisson
10. Vis « by-pass » du robinet
    11.Ecrou de raccordement

A. TABLEAU DES CONVERSIONS

GAS TYPE PRESION BURULEUR REPERE NOMINAL REDUIT CONSOMMATION DES INJECTEURS.MM					KW
LPG AUXILI AIRE 0.55 1.1 (BUTANE) 28 MBARG30	RAPIDE 0.92 3.0 0.75 218						g/h
	STANDARD 0.72 2.0 0.50 145
	STANDARD 0.72 2.0 0.50 145
	FOUR	AVEC THERMOSTAT	0.85	2.9	0.80	211
		SANS THERMOSTAT	0.80 2.5 0.80 182
	GRIL		0.80 2.1	-	153
LPG AUXILI AIRE 0.55 1.1 (PROPANE) 37 MBARG31	RAPIDE 0.92 3.0 0.75 214						g/h
	STANDARD 0.72 2.0 0.50 143
	STANDARD 0.72 2.0 0.50 143
	FOUR	AVEC THERMOSTAT	0.85	2.9	0.80	207
		SANS THERMOSTAT	0.80 2.5 0.80 179
	GRIL		0.80 2.1	-	150
GAS (NATUREL) 20 MBARG20	RAPIDE 1.30 3.0 0.75 296
	STANDARD 1.05 2.0 0.50 190
	STANDARD 1.05 2.0 0.50 190
	AUXILI AIRE 0.80 1.15 0.29 110
	FOUR	AVEC THERMOSTAT	1.25 2.9 0.80 276 L/h
		SANS THERMOSTAT	1.15 2.5 0.80 238
	GRIL		1.15 2.1	-	200
GAS (NATUREL) 25 MBARG25	RAPIDE 1.30 3.0 0.75 333
	STANDARD 1.05 2.0 0.50 221
	STANDARD 1.05 2.0 0.50 221
	AUXILI AIRE 0.80 1.15 0.29 127
	FOUR	AVEC THERMOSTAT	1.25 2.9 0.80 321 L/h
		SANS THERMOSTAT	1.15 2.5 0.80 277
	GRIL		1.15 2.1	-	233

Tableau 2

La quantité d'air nécessaire à la combustion est de 2 m³/h-kW.

B. Changement des injecteurs

Cette cuisinière s'adapte aux différents types de gaz grâce au remplacement des injecteurs par une personne qualifiée.

Si ce remplacement n'est pas fait correctement, la garantie ne sera pas valideet l'utilisateur final pourrait être sujet à des poursuites.

1. Remplacement des injecteurs de la table de cuisson

Utilisez les injecteurs fournis avec cette cuisinière. Veillez à ce que la cuisinière ne soit pas branchée à l'alimentation électrique ou à gaz. Dévissez l'injecteur. Remplacez-le avec le nouveau. Procédez de même avec les trois autres brûleurs (Fig.12).

Fig.12

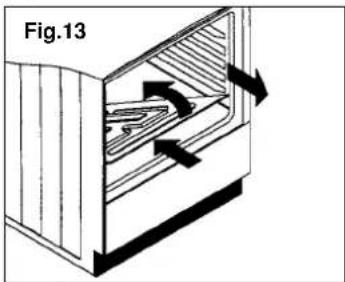

Fig.13

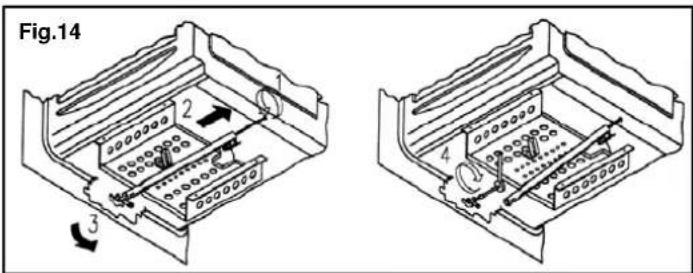

2. Remplacement de l'injecteur du four

Retirez le couvercle inférieur du four. Pour cela, poussez-le vers l'arrière, ensuite soulevez-le et retirez-le.

1. Désserrez la vis qui maintien le brûleur en place en tournant dans le sens contraire des aiguilles d'une montre (Fig.13).
2. Poussez le brûleur vers l'arrière de l'appareil
3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.
4. Remplacez l'injecteur. Utilisez une clé no 7.

Replacez le brûleur à l'intrérieur du four et vissez l'écrou.

Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. Pour les utilisateurs du gaz butane, le trou du brûleur doit être complètement ouvert.

(Pour les utilisateurs du gaz naturel, la trou doit être de 2 mm) Replacez le couvercle inférieur.

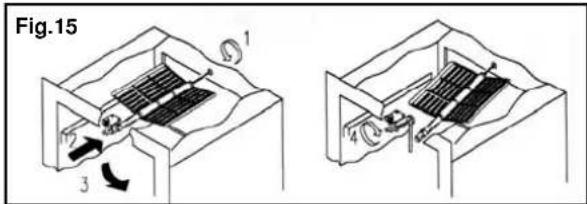

3. Remplacement de l'injecteur du gril

1. Desserrez la vis qui maintien le brûleur en place en bournant dans le sens contraire des aiguilles d'une montre (Fig.13).
2. Poussez le brûleur vers l'arrière de l'appareil
3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.
4. Remplacez l'injecteur. Utilisez une clé no 7.

Replacez le brûleur à l'intrérieur du four et vissez l'écrou. Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. Pour les utilisateurs du gaz butane, le trou du brûleur doit être complètement ouvert.

(Pour les utilisateurs du gaz naturel, la trou doit être de 2 mm) Replacez le couvercle inférieur.

1. Avant de nettoyer votre appareil, assurez-vous qu'il soit débranché et complètement refroidi.
2. Les parties émaillées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre. N'utilisez jamais de produits abrasifs.
3. En retirant la grille, vous pouvez facilement nettoyer la surface émaillée de la table de cuisson.
4. Les manettes doivent être nettoyées régulièrement à l'aide d'un chiffon humide et essuyées à l'aide d'un chiffon sec.
5. Les brûleurs et les grilles peuvent être nettoyés avec de l'eau et du savon.
6. Les plaques électriques sales peuvent être nettoyées doucement à l'aide de fibre de verre et du savon. Prenez garde à ne pas l'abimer. Pour les protéger, essuyez-les régulièrement avec de l'huile de machine ou des matériaux de protection. Effectuez cette opération lorsque la plaque est chaude. Le produit pénétrera plus facilement.
7. Le couvercle de la cuisinière est amovible.

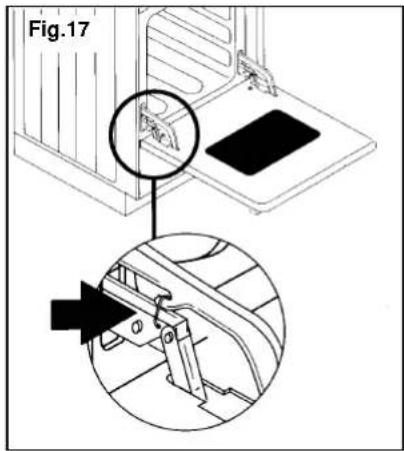

8. La porte du four est également amovible :
9. Ouvrez la porte complètement
10. Il existe une bride (ou anneau) sur chacune des deux charnières. Abaissez-la. N'oubliez pas de le faire sur les deux charnières avant de passer à l'étape suivante (Fig.17).
11. Soulevez lentement la porte et tirez-la vers vous. La porte se détachera complètement.

12. Lorsque vous replacez la porte, replacez les charnières dans leur emplacement. Poussez bien la porte et fixez les charnières grâce aux brides.

13. Il est conseillé de retirer de temps en temps les boutons de contrôle afin de nettoyer la surface qu'ils cachent. Ils ne sont pas fixés mais montés. Ils peuvent être retirés à l'aide d'un instrument en plastique comme une spatule.

14. Pour préserver son aspect neuf, nettoyez votre four régulièrement.
15. Evitez de mettre votre four en contact avec des substances acides ou alcalines comme du vinaigre, du jus de citron, du sel, etc. En cas de contact, essuyez immédiatement votre four.
16. Faites particulièrement attention à ne pas éclabousser la portedu four avec de l'eau lorsque celui-ci fonctionne.

Fig.17
