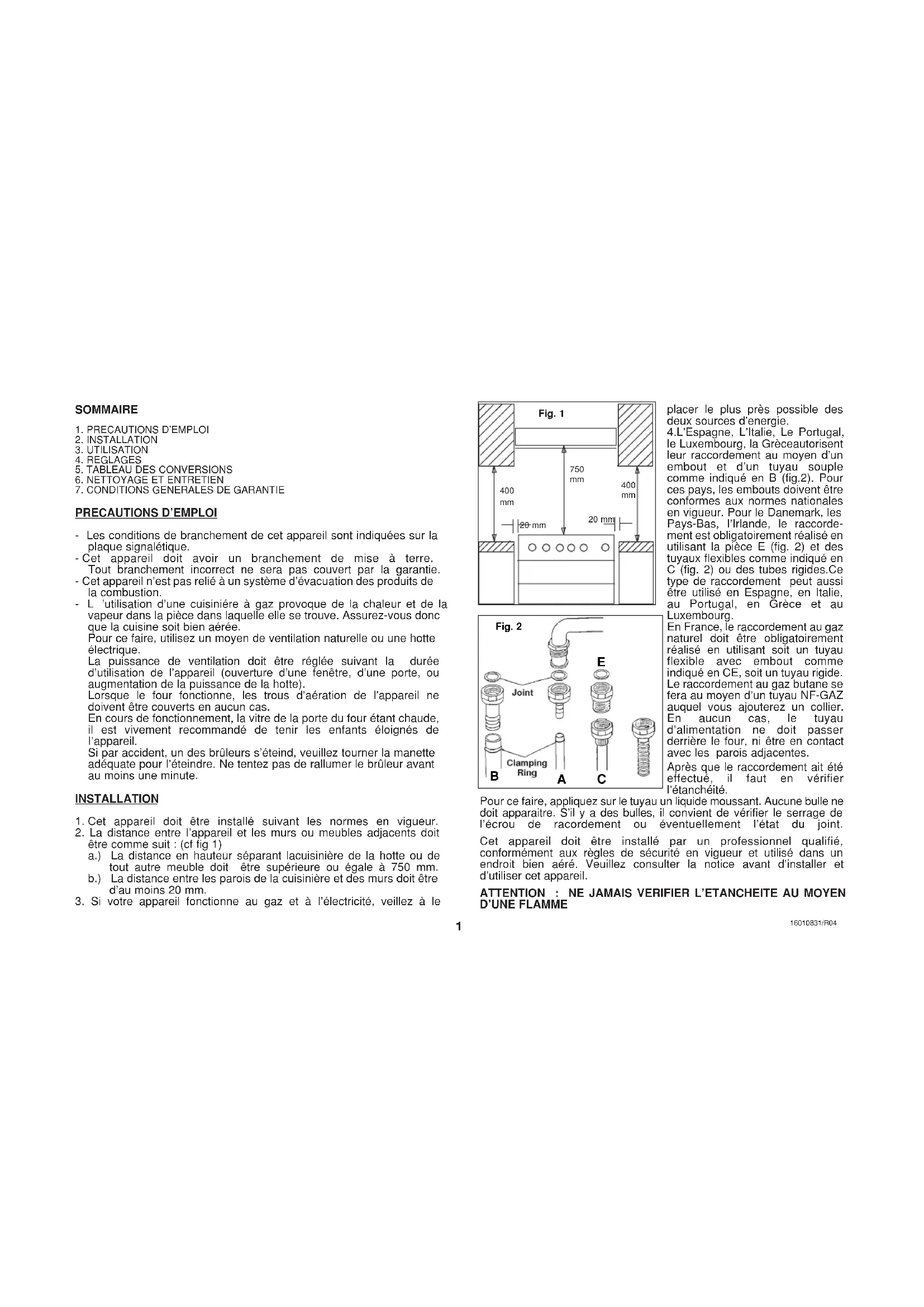

MODE D'EMPLOI BCG 600 BLUESKY
PRECAUTIONS D'EMPLOI
- Les conditions de branchement de cet apparéil sont indiquées sur la plaque signalétique.
-Cet appeareil doit avoir un branchement de mise à terre. Tout branchement incorrect ne sera pas couvert par la garantie. - Cét'article n'est pas relié à un système d'évacuation des produits de la combustion.
- L'utilisation d'une cusinière à gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée.
Pour ce faire, utilisez un moyen de ventilation naturelle ou une hotte électrique.
La puissance de ventilation doit être régée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte).
Lorsque le four fonctionne, les trouss d'aération de l'appareil ne doit être couverts enaucun cas.
En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommendé de tener les enfants éloignés de l'appareil.
Si par accident, un des brûleurs s'éteind, veillez tourner la manette équade pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute.
INSTALLATION
- Cet appeareil doit etre installeduivant les normes en vigueur.

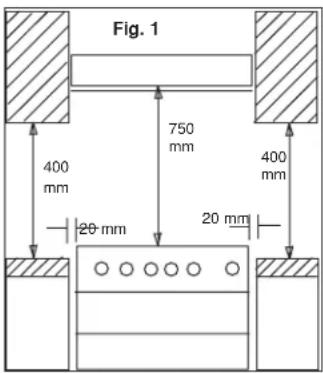

- La distance entre l'apparéil et les murs ou meubles adjacents doit être comme suit : (cf fig 1)
a.) La distance en hauteur séparant lacuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm.
b.) La distance entre les parois de la cusinière et des murs doit être d'au moins 20 mm. - Si vous appeareil fonctionne au gaz et a I'electricite, veillez à le


placer le plus pres possible des deux sources d'energie.

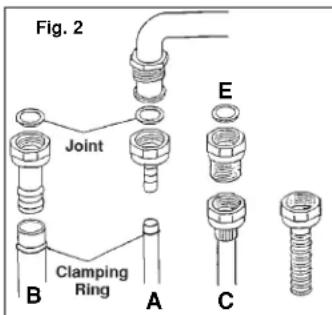

4.L'Espagne,L'Italie,Le Portugal, le Luxembourg, la Greccautorisent leur raccordement au moyen d'un embout et d'un tuyau couple comme indiqued en B (fig.2). Pour ces pays, les embouts doiventetre conformes aux normes nationales en vigueur.Pour le Danemark,les Pays-Bas,I'Irlande,le raccordement est obligatoirement realized en utilisant la piece E (fig.2) and des tuyaux flexibles comme indiqued en C (fig.2) ou des tubes rigides.Ce type de raccordement peut aussi etre utilisé en Espagne, en Italie, au Portugal, en Greece et au Luxembourg.
En France, le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant soit un tuyau flexible avec embout comme indiqué en CE, soit un tuyau rigide. Le raccordement au gaz butane se fera au moyen d'un tuyau NF-GAZ auquel vous ajouterez un collier. Enaucun cas,le tuyau d'alimentation ne doit passer derrière le four, ni est en contact avec les parois adjacentes.
Après que le raccordement ait e té effectué, il faut en vérifier l'étanchéité.
Pour ce faire, appliquez sur le tuyau un liquide moussant. Aucune bulle ne doit apparaitre. Si y a des bulles, il convient de vérifier le serrage de l'écrou de racordement ou éventuellesl'état du joint.
Cet apparéil doit être installé par un professionnel qualifié, conformément aux régles de sécurité en vigueur et utilisé dans un endroit bien aéré. Veuillez consultier la notice avant d'installer et d'utiliser cet apparéil.
ATTENTION: NE JAMAIS VERIFIER L'ETANCHEITE AU MOYEN D'UNE FLAMME
- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.
- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pierce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommendé de respecter la procédure suivante avant la première utilisation de votre four: - Laissez la porte du four ouverte,
- Enonceze le bouton de commande du four et tournez-le jusqu'à la position Approchez une allumette du trou du brûlreur.
- Gardez le bouton de commande enforcé durant environ 10 secondes après l'allumage.
- Vérifiez que le brûleur soit bien allumé.
- Laissez le four factionner durant 10 minutes. Eteigneze-le et laissez-le refroidir.
-Si le bruleur du four ne s'allume pas après 15 secondes ou s'eteint, vousdez tourner le bouton jusqu'à la position "0".Attendez quelques minutes avant de rallumer le four. - Lorsque votre four est complètement refroidi, essuyez-le avec un chiffon propre et humide.
| PAYS DE DESTINATION | CATEGORIE POUR LESQUELLES L'APPEARIEL PEUT FUNCTIONNER | LES PAYS POUR LESQUELLES LE RACCORD ISO 228/ISO 7 EST NÉCESSAIRE | LES PAYS OU LE DISPOSITIF DE SECURITE EST DEMANDE |
| AT | II2HSB-P | + | + |
| BE | II2E3+, | + | - |
| DE | II2E3BP | + | + |
| DK | II2HSB-P | + | + |
| ES | II2HS+, | - | - |
| FI | II2HSB-P | - | + |
| FR | II2E3+, | - | - |
| GB | II2HS+, | + | - |
| GR | II2HS+, | - | - |
| IE | II2HS+, | + | - |
| IT | II2HS+, | - | - |
| LU | II2ESB-P | - | - |
| NL | II2L3BP | + | - |
| NO | II2BP | + | + |
| PT | II2HS+, | - | - |
| SE | III1ab2HSB-P | - | + |
* La categore des autres pays.
| CATEGORIE POUR LESQUELLES LAPPAREIL PEUT FUNCTIONNER | Ie43+ | II29+ |
| PAYS DE DESTINATION | AL, LET, RU, ON, RP, IND, EAT, LT, BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT, RI, SF, GH, MAL, CS,ET, USA | BOL |
UTILISATION
Panneau de contrôle

bruleurarrieregauche.

bruleur avant gauche

bruleur arriere drot

bruleur avant droit

- manette du four

- Bouton de l'éclairage interieur

- Bouton de l'allumage électrique
Manette des brûleurs


position forte

positionfaible

16010831/R04
Allumage des brûleurs
- Allumage electrique des bruleurs a gaz
Appuyez ensuite sur le bouton du dispositif d'allumage Enforcez la manette correspondant au bruleur à utiliser et tournez-la (fig.3).

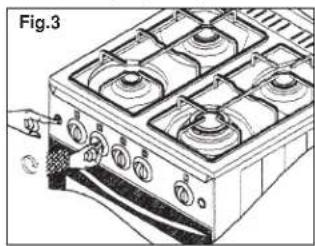

- Allumage manuel des brûleurs
Pour allumer un des brûleurs, il suffit d'en approcher une allumette. Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position désirée (fig.4).


- Allumage électrique des brûleurs avec sécurité coupe gaz
Enoncez la manette correspondant au brûleur à utiliser et tournez-la. Simultanement, appuyez sur le bouton du dispositif d'allumage électrique afin d'allumer le brûleur.
Maintenez la manette enforcée pendant 10 secondes après l'allumage. Assurez-vous que le brûleur soit bien allumé.
Si le bruleur ne s'allume pas après 10 secondes ou si il s'estinent, ramenez la manette à la position « • ». Attendez quelques minutes avant de le rallumer (fig.3).
- Allumage manuel des brûleurs avec sécurité coupe gaz
Pour allumer un des brûleurs, il suffit d'en approcher une allumette (fig.4). Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position désirée.
Maintenez la manette enforcée pendant 10 secondes après l'allumage. Assurez-vous que le brûleur soit bien allumé.
Si le brûleur ne s'allume pas après 10 secondes ou si il s'éteint, ramenez la manette à la position « • ». Attendeç quelques minutes avant de le rallumer.
Manettes de commande du four

| Tableau des conversions : |
| °C F Numération pour gaz |
| 130 265 MIN |
| 140 285 1 |
| 150 300 2 |
| 160 320 3 |
| 180 355 4 |
| 190 375 5 |
| 200 390 6 |
| 220 430 7 |
| 240 465 8 |
| 250 480 9 |
| 280 535 MAX |

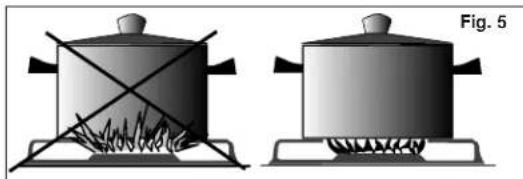

Pour obtenir une performance maxime des brûleurs, utilisez des casseroles avec les diamètres suivants:
- Brûleur rapide : 22-28 cm
- Brûleur semi-rapide : 14-22 cm.
- Brûleur auxiliaire : 10-14 cm.
Il est conseilé de cuisiner avec des cassetoles à couvercle.

Utilisation du four
Manette de commande du four
Bruleur
Le four
La température du four de votre cuisine est contrôle par un thermostat: vous pouvez régler la température désirée entre 160^ et 290^ . Le four est muni d'un système de sécurité contre l'extinction. Ainsi, si le brûleur s'éteind, ce système coupera l'arrivée de gaz.
Afin d'économiser de l'énergie, nous vous conseillons d'eteindre notre four 5 minutes avant la fin de la cuisson et de laisserze la porte de votre four fermée.
Si vous désirez contrôler la cuisson sans ouvrir la porte du fou, vous pouvez utiliser l'éclairage interieur. Cela permet d'eviter les pertes de chaleur.

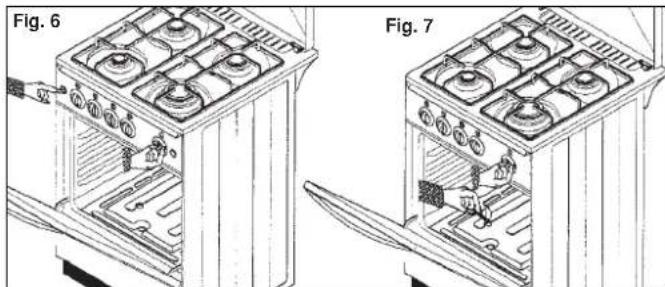

Allumage electrique du bruleur du four
Enforcez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Simultanement, appuyez sur le bouton de l'allumage électrique. Maintenze la manette enforcée pendant 10 secondes après que le brûleur se soit allumé (fig.6).
Allumage manuel du bruleur du four
Présentéz une allumette à l'entrée du trou du brûleur du four. Enforcez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenez la manette enforcée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.7).

Recommendation importante
Lorsque les brûleurs ne sont pas utilisés, le robinet d'alimentation générale doit toujours être fermé.

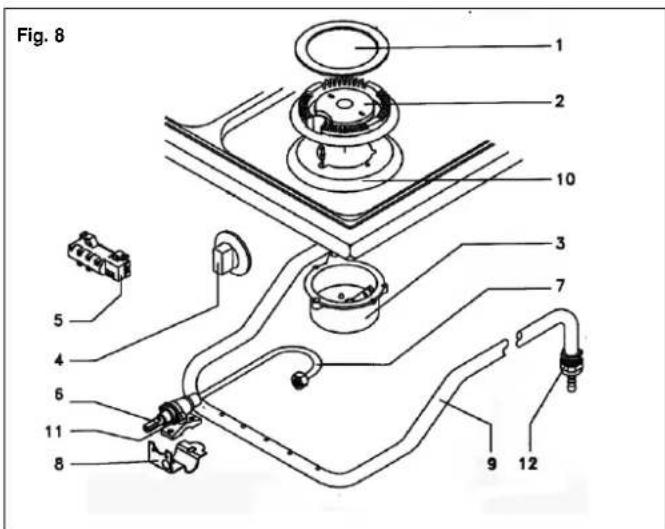

- Couverage
- Bruleur (couronne)
- Corps de bruleur
- Manette
- Dispositif d'allumage électrique
6.Robinet - Tuyau de distribution
- Fixation
9.Rampe d'alimentation - Table de cuisson
- Vis "by-pass" du robinet
- Ecrou de raccordement
REGLAGES
Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié. Pour cela : (fig. 8)
- Debranchez votre apparéil.
- Retirez les manettes des brûleurs, dévissez les vis du panneau et enlevez-le.
- Allumez les brûleurs en position faible.
- A l'aide d'un tournevis, vissez ou devissez la vis de réglage (rep. 11, fig.9) jusqu'à ce que la flâme soit réduite au minimum. Le gaz est correctement distribué quand la flâme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en passant de la position maximale à la position minimale, la flâme ne s'éteigne pas.
- Pour le gaz butane, il suffit de visser la vis de réglage. Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

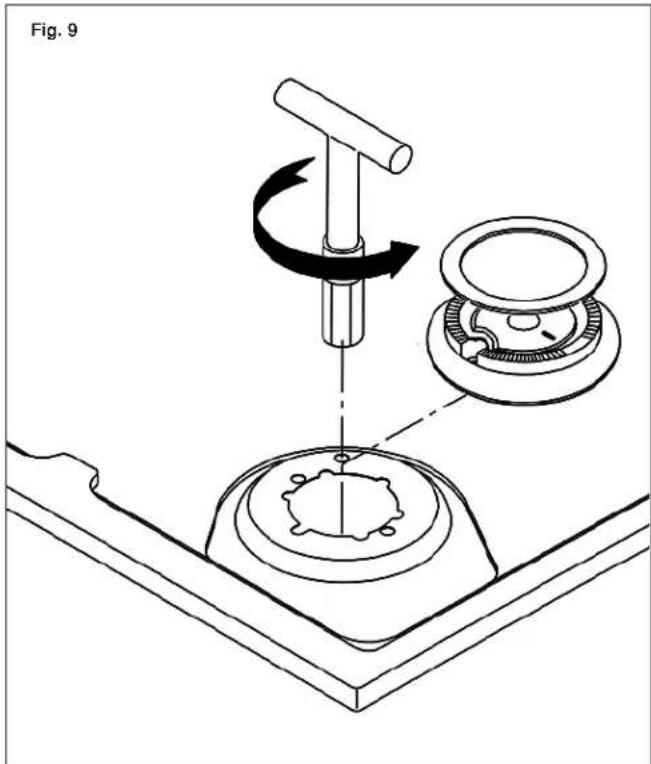

REEMPLACEMENT DES INJECTEURS
Les brûleurs s'adaptent aux différences types de gaz grâce au remplacement des injecteurs par un technicien qualifié. Pour cela, il est nécessaire de: (fig.9)
- Debranchez votre apparéil
- Retirez le couvercle et le bruleur (couronne)
- Devissez I'injecteur
- Remplacez les injecteurs par ceux qui correspondent au type de gaz utilisé.

TABLEEAU DES CONVERSIONS
| GAZ TYPE PRESION BRULEUR REPERE DES NOMINAL REDUT CONSOMMATION | ||||||
| LPG SCWACH 0.55 (BUTANE) G30 | 28 MBAR | STARK 0.92 3.0 0.75 218 | ||||
| NORMAL 0.72 2.0 0.50 145 | ||||||
| NORMAL 0.72 2.0 0.50 145 | ||||||
| 1.15 0.29 83 | ||||||
| OFEN | MIT | 0.65 | 3.0 | 0.80 | ||
| THERMOSTAT | 0.80 2.5 0.80 182 | |||||
| OHNE | - | 182 | ||||
| GRILL | - | 182 | ||||
| LPG SCWACH 0.55 (PROPANE) G31 | 37 MBAR | STARK 0.92 3.0 0.75 214 | ||||
| NORMAL 0.72 2.0 0.50 143 | ||||||
| NORMAL 0.72 2.0 0.50 143 | ||||||
| 1.15 0.29 82 | ||||||
| OFEN | MIT | 0.85 | 3.0 | 0.80 | ||
| THERMOSTAT | 0.80 2.5 0.8 179 | |||||
| OHNE | - | 179 | ||||
| GRILL | - | 179 | ||||
| GAS (NATURAL) G20 | 20 MBAR | STARK 1.30 3.0 0.75 286 | ||||
| NORMAL 1.05 2.0 0.50 190 | ||||||
| NORMAL 1.05 2.0 0.50 190 | ||||||
| SCWACH 0.80 | 1.15 0.29 110 | |||||
| OFEN | MIT | 1.30 | 3.0 | 0.80 | ||
| THERMOSTAT | 1.20 2.5 0.80 238 | |||||
| OHNE | - | 238 | ||||
| GRILL | 1.20 2.5 | - | ||||
| GAS (NATURAL) G25 | 25 MBAR | STARK 1.30 3.0 0.75 333 | ||||
| NORMAL 1.05 2.0 0.50 221 | ||||||
| NORMAL 1.05 2.0 0.50 221 | ||||||
| SCWACH 0.80 | 1.15 0.29 127 | |||||
| OFEN | MIT | 1.30 | 3.0 | 0.80 | ||
| THERMOSTAT | 1.20 2.5 0.80 278 | |||||
| OHNE | - | 278 | ||||
| GRILL | 1.25 2.5 | - | ||||
| LPG SCWACH 0.50 (BUTANE) G30 | 50 MBAR | STARK 0.80 | 3.0 | 1.20 | 218 | |
| NORMAL 0.62 2.0 0.60 145 | ||||||
| NORMAL 0.62 2.0 0.60 145 | ||||||
| 1.15 0.35 83 | ||||||
| OFEN | MIT | 0.75 | 3.0 | 0.80 | ||
| THERMOSTAT | - | - | 218 | |||
| OHNE | - | - | - | |||
| GRILL | 0.70 2.5 | - | 182 | |||
| LPG SCWACH 0.50 (PROPANE) G31 | 50 MBAR | STARK 0.80 3.0 1.20 214 | ||||
| NORMAL 0.62 2.0 0.60 143 | ||||||
| NORMAL 0.62 2.0 0.60 143 | ||||||
| 1.15 0.35 82 | ||||||
| OFEN | MIT | 0.75 | 3.0 | 0.80 | ||
| THERMOSTAT | - | - | - | |||
| OHNE | - | - | - | |||
| GRILL | 0.70 | 2.5 | 179 | |||
La quantité d'air nécessaire à la combustion est de 2m^3 /h -kW
Acces au bruleur du four
1.Enoncez le couvercle vers la partie interieure du four.
2.Soulevez le couvercle et retirez-le.
Réglage d'air du brûleur du four
- Devissez l'écrou du brûleur du fou.
- Retirez le bruleur et à l'aide de l'écrou de réglage d'air, réglez la quantité d'air nécessaire. Pour les utilisateurs du gaz butane, l'entrée du bruleur doit être complètement ouverte. Pour les utilisateurs de gaz naturel, la largeur de l'entrée du bruleur doit être de 2 mm.
- Replacez le bruleur et vissez I'ecrou.


Remplacement de l'injecteur du four
- Devissez complètement l'écrou.
- Retirez le brûleur et changez l'injecteur avec une clé no.7.
- Replacez le bruleur et vissez I'ecrou.


NETTOYAGE ET ENTRETIEN
-
Avant de nettoyer votre apparéil, assurez-qu'il soit complètement refroidi.
-
Les parties émailées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre.
N'utilisez jamais de produits abrasifs.
-
En retirant la grille, vous pouze facilement nettoyer la surface émailée de la table ciusson
-
Les manettes doivent être nettoyées régulièrement à l'aide d'un chiffon humide et essuyées à l'aide d'un chiffon sec.
-
Le couvercle de la cuisine ne peut etre retiree
-
La porte du four est également détachable :
-
Ouvrez-la complètement.
- Abaissez la bride de chaque charnière.
- Soulevez lentement la porte et tirez-la vers vous.
La porte se detachera complètement
Lorsque you replace la porte, effectuez l'opération inverse.
- Pour préserver son aspect neuf, nettoyez régulierément votre four et laissez la porte ouverte jusqu'à ce qui soit complètement sec.
- Evitez le contact des substances acides ou alcalines comme du vinaignre, du citron, du sel, etc. En cas de contact, essuyez immédiatement votre four.
- Faites particulièrement attention à ne pas éclabousser avec de l'eau la porte lorsque le four fonctionne.
CONDITIONS GENERALES DE GARANTIE
Nos nous engageons à réparer gratuitement votre apparéil tant qu'il est sous garantie.
La garantie couvre uniquement le replACEMENT des pièces défectuees. Une réparation ou un modification non autorisée de l'appellé annule cette garantie.
Cet apparéil doit être branché au système électrique.
Des problèmes dus à une connexion incorrecte ne seront pas cette garantie.
