BCG 5054 - Cuisinière BLUESKY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Puissance totale	7,4 kW
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	60 kg
Matériau de la surface	Vitrocéramique
Fonctionnalités supplémentaires	Minuteur, verrouillage de sécurité
Consommation énergétique	A
Entretien	Nettoyage facile avec un chiffon humide
Sécurité	Arrêt automatique, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - BCG 5054 BLUESKY

Comment allumer la cuisinière BLUESKY BCG 5054 ?

Pour allumer la cuisinière, tournez le bouton de contrôle de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que la cuisinière est correctement branchée à l'alimentation. Si le problème persiste, il peut être nécessaire de nettoyer l'allumeur ou de vérifier la connexion au gaz.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez d'utiliser des éponges rugueuses qui pourraient rayer le matériau.

La cuisinière émet une odeur de gaz, que faire ?

Éteignez immédiatement la cuisinière et ouvrez les fenêtres pour aérer la pièce. Ne tentez pas d'allumer la cuisinière jusqu'à ce que l'odeur de gaz disparaisse et vérifiez s'il y a des fuites.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de contrôle vers le haut pour augmenter la chaleur et vers le bas pour la diminuer. Les zones de cuisson disposent généralement de plusieurs réglages.

La cuisinière fait des bruits étranges, que faire ?

Des bruits peuvent indiquer un problème avec le brûleur ou le système d'allumage. Vérifiez que tout est bien fixé et propre. Si le bruit persiste, contactez le service après-vente.

Comment installer la cuisinière BLUESKY BCG 5054 ?

Suivez les instructions fournies dans le manuel d'utilisation pour l'installation. Assurez-vous que la cuisinière est placée sur une surface plane et stable, et que les connexions au gaz sont sécurisées.

Quelle est la garantie de la cuisinière BLUESKY BCG 5054 ?

La cuisinière BLUESKY BCG 5054 est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques sur la garantie.

MODE D'EMPLOI BCG 5054 BLUESKY

Plaque électrique ou brûleur

Brûleurs à gaz

Grille

Plan

Boutons de contrôle

Poignée

Portedou four

Tableau 1

MODEL CODE	DIMENSION	cm.
BCG 5050/5054	Y-xyzt	50 x 50

x.y,z,t sont des lettres que décrivent les spécificités du produit

2- PRECAUTIONS D'EMPLOI

LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS D'EMPLOI AVANT D'UTILISER VOTRE APPAREIL

• Les conditions de branchement de cet apparéil sont indiquées sur la plaquette signalétique.
  Cet apparéil doit être installé suivants les normes en vigueur et utilisé dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première ou l'installation de cet apparéil.
• Cet apparéil doit avoir un branchement de mise à terre. Tout branchemnet incorrect ne sera pas couvert par la garantie.
• Cet apparéil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne ventilation de la pièce.
  L'utilisation d'une cuisine à gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée. Pour ce faire, utilisez un moyen de ventilation naturelle ou une hotte électricque.

La puissance de ventilation doit être régée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte).
Lorsque le four fonctionne, les trous d'aération de l'appareil ne doivent être couverts enaucun cas.

• En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tener les enfants éloignés de l'appareil.
• Si par accident, un des brûleurs s'éteint, veuillez tourner la manette ajusté pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute.
• Retirez toutes les traces d'emballage avant d'utiliser cet apparéil.
• Ne rangez pas à l'intérieur de votre four, du tiroir de rangement ou pres des brûleurs des aérosols, des produits inflammables tels que du papier, du plastique et du tissu.
• Ne vérifie jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.

3- INSTALLATION

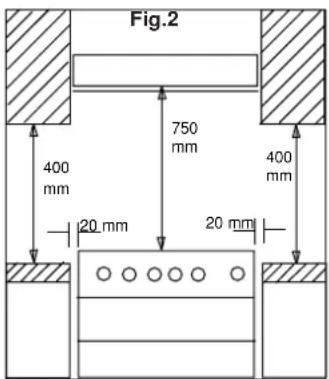

1-La distance entre I'appareil et les murs ou les meubles adjacents doit etre comme suit:
a. la distance en hauteur séparant la cusinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm.
b. la distance entre les parois de la cuisine et des murs doit ettre d'au moins 20 mm
c. la distance entre le mur arrrière et l'appareil doit être d'au moins 20mm pour les modèles Y.

2-Si vous appeareil fonctionne au gaz et a I'electricite, veillez a le placer le plus pres possible des deux sources d'énergie.
3-Priere de reecrige cette phrase qui n'est pas comprehensible

4-L'Espagne, l'Italie, le Portugal, le Luxembourg, Allemagne la Grecce autorisent le raccordement au moyen d'un embout et d'un tuyau couple comme indiqued en B (fig.3).

Pour ces pays, les embouts doivent être conformes aux normes nationales en vigueur. Pour le Danemark, les Pays-Bas, l'Irlande le raccordement est obligatoirement réalisé en utilisant la piece E (fig.3) et des tuyaux flexibles comme indiqué en C (fig.3) ou des tubes rigides. Ce type de raccordement peut aussi être utilisé en Espagne, en Italie, au Portugal, en Greece et au Luxembourg. L'Angleterre autorise le raccordement comme indiqué en D. Fig.3.

Ajouter le texte correspondant à l'embout prévu pour la Belgique (iso 7)

En France, le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant soit un tuyau flexible avec embout comme indiqué en C, soit un tuyau rigide. Le raccordement au gaz butane se fera au moyen d'un tuyau NF-Gaz auquel vous ajouterez un collier.

Eneldom cas, le tuyau d'alimentation ne doit passer derriere le four, n ie en contact avec les parois adjacentes.

Après que le raccordement ait eté effectué, il faut en vérifier l'étanchête. Pour ce faire, appliquez sur le tuyau un liquide mouissant. Aucune bulle ne doit apparaitre.

S'il y a des bulles, il convient de vérifier le serrage de l'écrou de rac cordement ou éventuellesment l'état du joint.

5- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.
6- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pierce durant cette opération pour éliminer la fumée dégagée. Il est vivemment reconnexe de respecter la procédure suivante avant la première utilisation de votre four :

• Pour four à gaz :

• Allumez le brûleur du four comme indiqué dans ce mode d'emploi.

• Laissez le four fonctionner durant 10 minutes. Eteignez votre four et laisserze-le refroidir.

• Si le brûleur du four ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attende quelques minutes avant de rallumer le four.

• Pour gril à gaz :

• Allumez le bruleur du grille comme indiquedans ce mode d'emploi.

• Laissez la porte du four ouverte et laisser茨 fonctionner le gril durant 10 minutes.

Eteignez-le et laissez votre four refroidir.

• Si le brûleur du gril ne s'allume pas après 15 secondes ou s'éteint, vous devez tourné le bouton jusqu'à la position "0".

Attendez quelques minutes avant

16011598/R03

PAYS DE DESTINATION	CATÉGORIEPOUR LESQUELLES L'APPAREIL PEUT FUNCTIONNER	LES PAYS POUR LESQUELLES LE RACCORD ISO 7 EST NÉCESSAIRE	LES PAYS OU LE DISPOSITIF DE SECURITÉ EST DEMANDÉ
AT	II2H3B.P	★TT	★
BE	II2E,3+	★TT
DE	II2E3B.P	★TT	★
DK	II2H3B.P	★TT	★
ES	II2H3+
FI	II2H3B.P		★
FR	II2E,3+
GB	II2H3+	★TT
GR	II2H3+
IE	II2H3+	★TT
IT	II2H3+
LU	II2E3B.P
NL	II2L3B.P	★TT
NO	I3B.P	★TT	★
PT	II2H3+
SE	III1ab2H3B.P		★

* La categorie des autres pays.
Tableau 2

CATEGORIE POUR LESQUELLES LAPPAREIL PEUT FUNCTIONNER	II2E+3+	II2H3+
PAYS DE DESTINATION	AL, LET, RU, ON, RP, IND, EAT, LT, BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT,RI, SF, GH, MAL, CS,ET, USA	BOL

4- UTILISATION

Avant de dire ce chapitre, nous vous conseillons de consulter le tableau 3 et de vérifier les caractéristiques de votre apparéil.

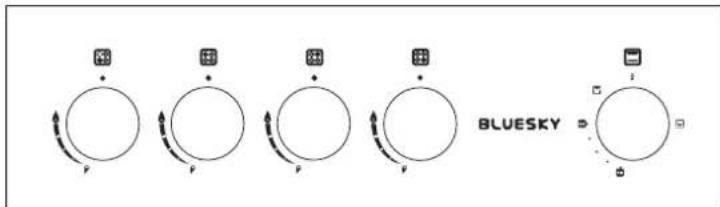

A. PANNEAU DE CONTROLE

Brûleur ou plaque arrêté gauche

Brüleur avant gauche

Brûleur avant droit

Brûleur arrêté droit

Four et grill à gaz

B. TABLE DE CUISSON MANETTE DES BRULEURS

Fig.4

position forte

positionfaible

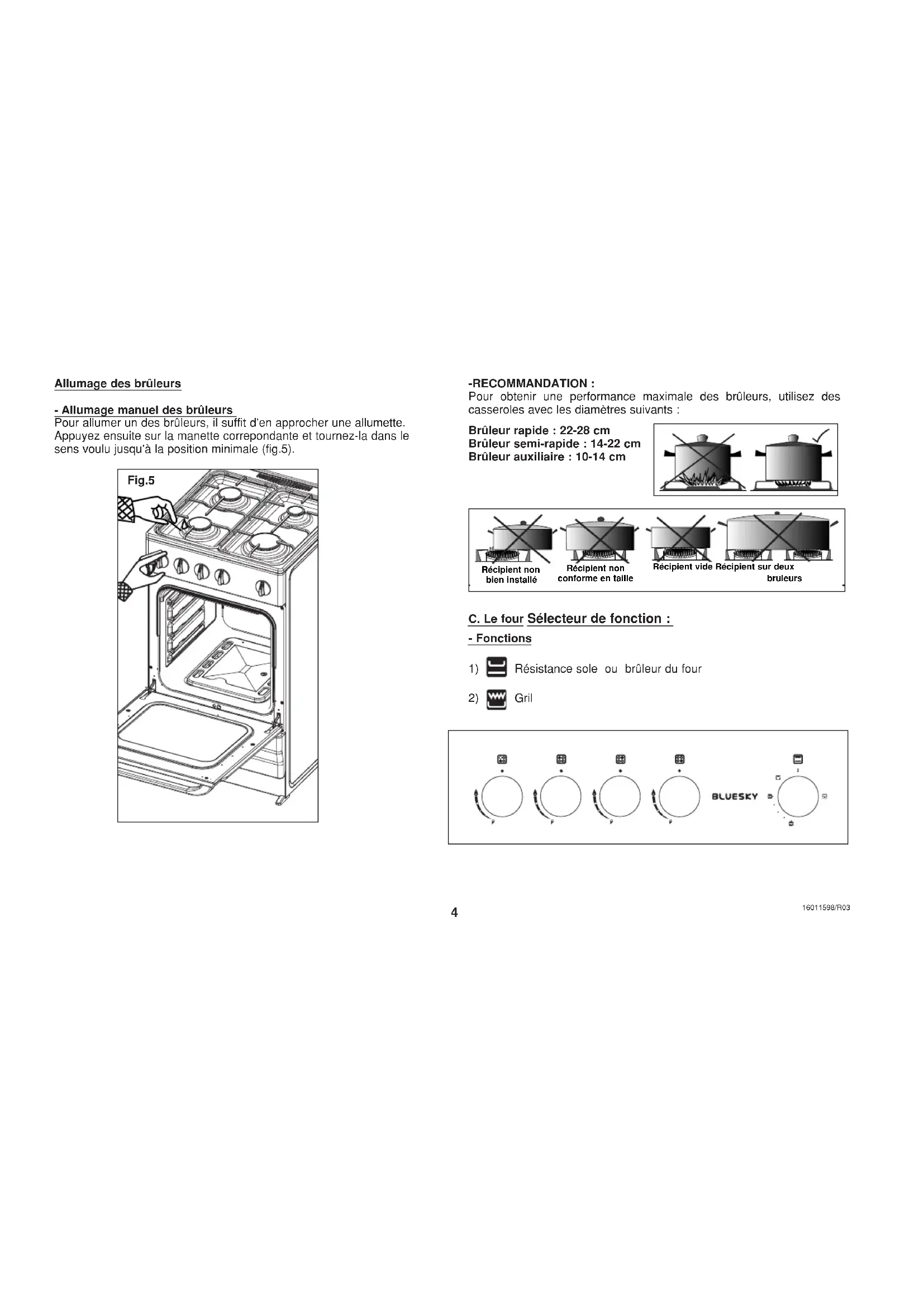

Allumage des brûleurs

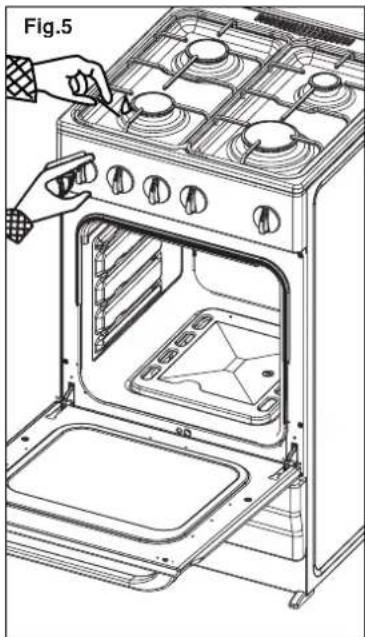

- Allumage manuel des brûleurs

Pour allumer un des brûleurs, il suffit d'en approcher une allumette. Appuyez ensuite sur la manette correspondante et tournez-la dans les sens youlu jusqu'à la position minimale (fig.5).

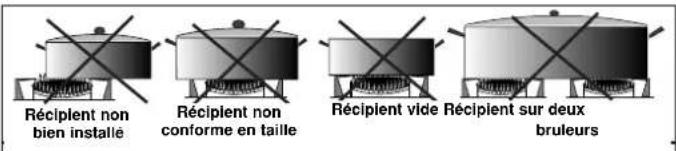

-RECOMMANDATION :

Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

Brûleur rapide : 22-28 cm
Brûleur semi-rapide : 14-22 cm
Brûleur auxiliaire : 10-14 cm

C. Le four Sélecteur de fonction :

- Fonctions

Résistance sole ou brûleur du four
www.Grill

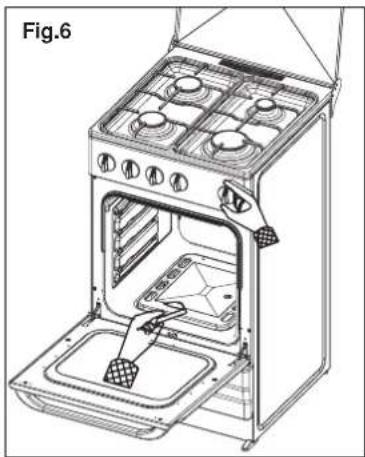

Allumage manuel du bruleur du four

Présentez une allumette à l'entrée du trou du brûleur du four. Enforcez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenéz la manette enforcée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.6).

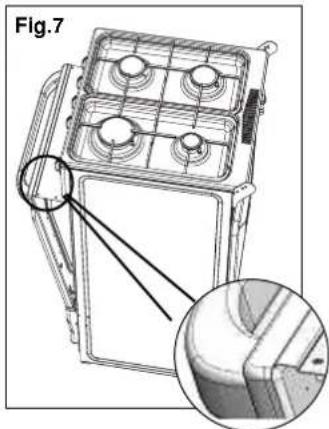

-Le gril a gaz

Choisissez la fonction grill. Lorsque vous préchauffez et utilisez le grill, il est recommandé de place le panneau de déflexion de chaleur afin de protégger le panneau de contrôle et les boutons.La portedu four doit toutes rester entrouverte (fig. 7). Si le grill s'estint, l'arrivee de gaz est automatiquement coupée et ne peutetre réactivée que manuellement. EN FONCTION GRIL NE PAS FERMER TOTALEMENT LA PORTEDU FOUR, UTILISER LE PANNEAU DE DEFLEXION DE CHALEUR.

ATTENTION: LES PARTIES ACCESSIBLES DU VOTRE CUISINIÈRE PEUVENT ÉTRE CHAUDES LORSQUE VOUS UTILISEZ LE GRIL. VEUILLEZ TENIR LES ENFANTS ÉLOIGNÉS DE L'APPAREIL.

Pour placer le panneau de reflection de chaleur, mettez le dans vide entre le dessus de la porte du four et la porte. Fermez la porte afin que le panneau reste bien au dessous du bandeau de contrôle faisant un espace comme illustré sur la figure7.

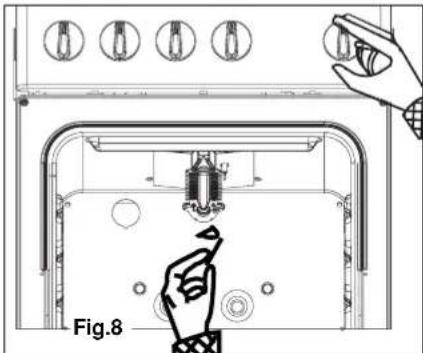

-Allumage manuel du grill

Présentez une allumette à l'entrée du brûleur du grill. Enforcez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position grill. Maintenez la manette enforcée pendant 10 secondes après l'allumage et vérifie que le brûleur soit bien allumé (Fig.8).

Recommendations :

Lorsque les brûleurs ne sont pas utilisés, le robinet d'alimentation générale doit toujours être fermé. Si le fou et le grill ne s'allument pas après 15 secondes ou si ils s'éteignent, tournez la manette jusqu'à la position «0 ». Attendez quelques minutes avant de rallumer.

Les parties accessibles de la cuisine ne peuvent etraque le grill fonctionne. Veillez a maintainir les enfants eloignes de I'appareil.

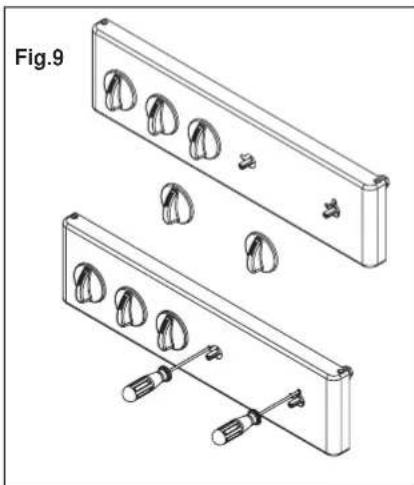

5.REGLAGES

Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié.

Pour cela :

1. Debranchez votre apparéil.
2. Retirez les manettes des brûleurs, dévissez les vis du panneau et retirez-le.
3. Allumez les brûleurs en position faible.
4. A l'aide d'un tournevis, vissez ou dévissez la vis de réglage jusqu'à ce que la flamme soit réduite au minimum. Le gaz est correctement distribué quand la flamme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en passant de la position maximale à la position minimale, la flamme ne s'éteigne pas.
5. Pour le gaz butane, il suffit de visser la vis de réglage. Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

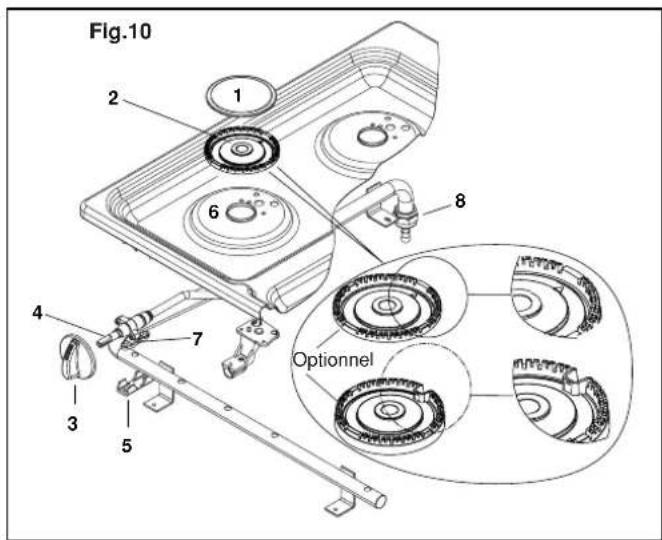

1. Chapeaude bruleur

2. Fixation

3. Brûleur (couronne)

4. Table de cuisson

5. Manette

6. Vis « by-pass » du robinet

7. Robinet

8. Ecrou de raccordement

A. TABLEAU DES CONVERSIONS
Tableau 3

GAS	PRESION	BURULEUR	REPERE DES INJECTEUR MM	NOMINAL KW	REDUTT KW	CONSOMMATION
LPG (BUTANE) G30	28 MBAR	RAPIDE	0,85 TYPE 2	2,60	0,75	189	g/h
		STANDARD	0,75	1,75	0,50	127
		STANDARD	0,75	1,75	0,50	127
		AUXILIAIRE	0,55	1,10	0,25	80
		FOUR	0,70	2,20	0,80	160
		GRIL	0,70	2,00	-	145
LPG (PROPANE) G31	37 MBAR	RAPIDE	0,85 TYPE 2	2,60	0,75	186	g/h
		STANDARD	0,75	1,75	0,50	125
		STANDARD	0,75	1,75	0,50	125
		AUXILIAIRE	0,55	1,10	0,25	79
		FOUR	0,70	2,20	0,80	157
		GRIL	0,70	2,00	-	143
GAS (NATUREL) G20	20 MBAR	RAPIDE	1,25	2,60	0,75	248	L/h
		STANDARD	0,95	1,75	0,50	167
		STANDARD	0,95	1,75	0,50	167
		AUXILIAIRE	0,80	1,10	0,25	105
		FOUR	1,10	2,20	0,80	210
		GRIL	1,05	2,00	-	190
GAS (NATUREL) G25	25 MBAR	RAPIDE	1,25	2,60	0,75	288	L/h
		STANDARD	0,95	1,75	0,50	194
		STANDARD	0,95	1,75	0,50	194
		AUXILIAIRE	0,80	1,10	0,25	122
		FOUR	1,10	2,20	0,80	244
		GRIL	1,05	2,00	-	221

B. Changement des injecteurs

Cette cusinière s'adapte aux différents types de gaz grâce au remplacement des injecteurs par une personne qualifiée.

Si ce remplacement n'est pas fait correctement, la garantie ne sera pas valide et l'utilisateur final pourrait etre sujet a des poursuites.

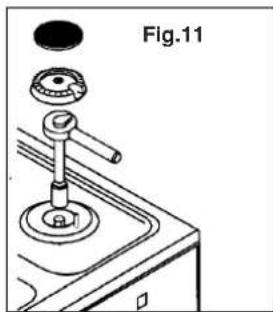

1. Remplacement des injecteurs de la table de cuisson

Utilisez les injecteurs fournis avec cette cuisineire. Veillez à ce que la cuisineire ne soit pas branchée à l'alimentation électrique ou à gaz.

Dévissez l'injecteur. Remplacez-le avec le nouveau. Procedez de même avec les trois autres brûleurs (Fig.11) (Tableau 3)

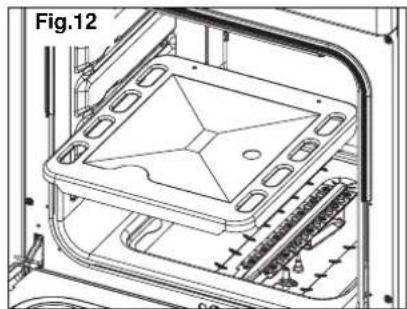

2. Remplacement de l'injecteur du four

Retirez le couvercle inférieur du four. Pour cela, poussez-le vers l'arrière, ensuite soulevez-le et retirez-le (Fig.12).

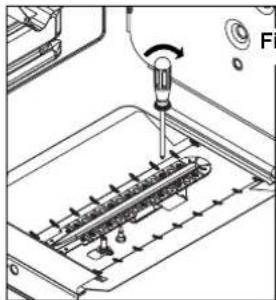

1. Desserrez la vis qui maintain le brûleur en place en tournant dans les sens contraire des aiguilles d'une montre (Fig.13).

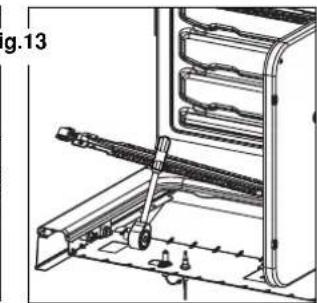

2. Poussez le brûleur vers l'arrêt de l'appareil (Fig.13)
3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.(Fig.13)
4. Remplacez l'injecteur. Utilisez une clo no 7. Replaceze le bruleur à l'intérieur du four et vissez I'ecrou. Desserrez la vis qui se touve sur I'anneau de réglage de bruleur. Pour les utilisateurs du gaz butane, le trou du bruleur doit être complètement ouvert.

(Pour les utilisateurs du gaz naturel, la trou doit etre de 2 mm) Replacez le couvercle inférieur.(Fig.15)

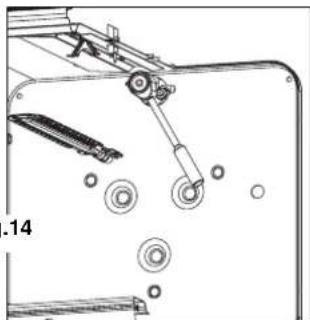

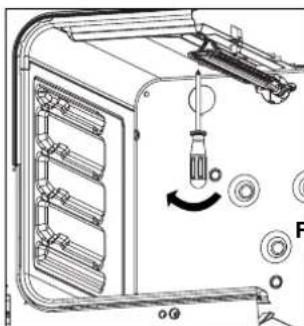

3. Remplacement de I'injecteur du grill

1. Desserrez la vis qui maintain le brûleur en place en tournant dans le sens contraire des aiguilles d'une montre.
2. Poussez le bruleur vers l'arriere de l'appareil
3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.(Fig.14)
4. Remplacez l'injecteur. Utilisez une clé no 7. Replacez le bruleur à l'intérieur du four et vissez l'écrou. Desserrez la vis qui se trouve sur l'anneau de réglage de bruleur. Pour les utilisateurs du gaz butane, le trou du bruleur doit être complètement ouvert. (Pour les utilisateurs du gaz naturel, la trou doit être de 2 mm) Replacez le couvercle inférieur.(Fig.14)

16011598/R03

W mm
Four brûleur	Gril brûleur
NG 2	4
LPG 5	Ouvert complet

6. NETTOYAGE ET ENTRETIEN

1. Les parties émaillées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre. N'utilise jamais de produits abrasifs.
2. En-retirant la grille, vous pouvez facilement nettoyer la surface émailée de la table de cuisson.
3. Les manettes doivent être nettoyées régulierément à l'aide d'un chiffon humide et essuées à l'aide d'un chiffon sec.
4. Les brûleurs et les grilles peuvent être nettoyés avec de l'eau et du savon.
5. Le couvercle de la cuisine est amovible.

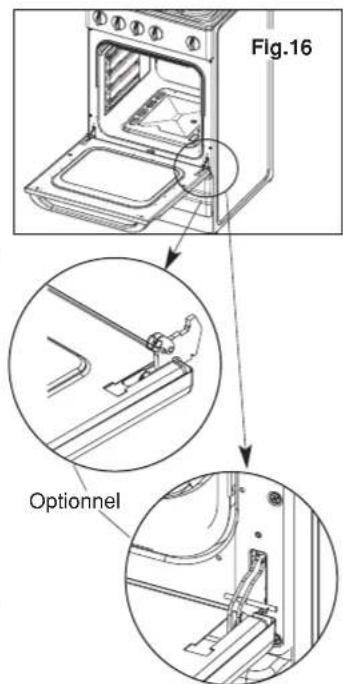

6. La portedou four estegually amovible:

7. Ouvrez la portecompletement

I I existence une bride (ou anneau) sur chacune des deux channières. Abaissez-la. N'oublez pas de le faire sur les deux channières avant de passer à l'étape suivante (Fig.16).
- Soulevez lentement la porte et tirez-la vers vous. La porte se détachera complètement.

Lorsque you replace la
porte,replacez les
charnieres dans leur
emplacement.Poussez bien
la porte et fixez les
charnieres grace aux brides.
7. Il est conseilé de retarder de temps en temps les bou tons de contrôle afin de nettoyer la surface qu'ils cachent. Ils ne sont pas fixés mais montés. Ils peuvent être retirés à l'aide d'un instrument en plastique comme une spatule.
8. Pour préserver son aspect neuf, nettoyez votre four régulément.
9. Evitez demettrevoitréour en contact avec des substances acides ou alcalines comme du vinaigre,du jus de citron,dusel,etc. En cas de contact, essuyez immediatementvotrecour.
10. Faites particulièrement attention à ne pas éclabousser la point du four avec de l'eau lorsque celui-ci fonctionne.

7.CONDITIONS GENERALES DE GARANTIE

Nos nous engageons à réparer gratuitement votre apparéil tant qu'il est sous garantie.

La garantie couvre uniquement le remplacement des pieces defecteuees. Une reparation ou une modification non autorisée de l'appareil annule cette garantie.
