Caractéristiques techniques	Cuisinière à gaz avec 5 foyers, four à convection, puissance totale de 10 kW
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Poids	70 kg
Utilisation	Idéale pour la cuisson de plats variés, réglage précis de la température
Maintenance	Nettoyage régulier des grilles et du four, vérification des brûleurs
Sécurité	Système d'arrêt de gaz, sécurité enfant, matériaux résistants à la chaleur
Informations générales	Garantie de 2 ans, disponible en plusieurs coloris, consommation énergétique A

FOIRE AUX QUESTIONS - BCG 5050 BLUESKY

Pourquoi ma cuisinière BLUESKY BCG 5050 ne s'allume-t-elle pas ?

Vérifiez que la cuisinière est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de ma cuisinière BLUESKY BCG 5050 ?

Utilisez les boutons de commande situés à l'avant de la cuisinière pour sélectionner la température souhaitée. Consultez le manuel pour des instructions détaillées.

La plaque de cuisson de ma cuisinière ne chauffe pas, que faire ?

Vérifiez que vous avez sélectionné le bon feu et que la plaque est propre. Si le problème persiste, il se peut que l'élément chauffant soit défectueux.

Comment nettoyer ma cuisinière BLUESKY BCG 5050 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer les surfaces. Évitez d'utiliser des éponges rugueuses qui pourraient rayer le fini.

Que faire si la lumière du four reste allumée ?

Cela peut indiquer que le four est encore en cycle de cuisson. Si la lumière reste allumée après avoir éteint le four, débranchez l'appareil et contactez le service après-vente.

Comment réinitialiser ma cuisinière BLUESKY BCG 5050 ?

Pour réinitialiser, débranchez la cuisinière pendant environ 10 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes électroniques.

Les boutons de commande de ma cuisinière sont bloqués, que faire ?

Assurez-vous qu'aucun débris ne bloque les boutons. Si le problème persiste, il peut être nécessaire de contacter un technicien pour un diagnostic.

Où puis-je trouver le manuel d'utilisation de la cuisinière BLUESKY BCG 5050 ?

Le manuel d'utilisation peut généralement être téléchargé sur le site officiel de BLUESKY ou demandé par le service client.

Ma cuisinière dégage une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal que des odeurs se dégagent lors de la première utilisation. Celles-ci devraient disparaître après quelques utilisations. Assurez-vous de bien ventiler la pièce.

Comment savoir si ma cuisinière est compatible avec des casseroles en acier inoxydable ?

La cuisinière BLUESKY BCG 5050 est compatible avec tous les types de casseroles, y compris l'acier inoxydable. Assurez-vous simplement que les casseroles ont un fond plat pour un bon contact avec la plaque de cuisson.

MODE D'EMPLOI BCG 5050 BLUESKY

Plaque électrique ou brûleur

Brûleurs à gaz

Grille

Plan

Boutons de contrôle

Poignée

Porte du four

Tableau 1

MODEL CODE	DIMENSION	cm.
BCG 5050/5054	Y-xyzt	50 x 50

x,y,z,t sont des lettres que décrivent les spécificités du produit

2- PRECAUTIONS D'EMPLOI

LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS D'EMPLOI AVANT D'UTILISER VOTRE APPAREIL

• Les conditions de branchement de cet appareil sont indiquées sur la plaquette signalétique.
  Cet appareil doit être installé suivants les normes en vigueur et utilisé dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première ou l'installation de cet appareil.
• Cet appareil doit avoir un branchement de mise à terre. Tout branchemnet incorrect ne sera pas couvert par la garantie.
• Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne ventilation de la pièce.
• L'utilisation d'une cuisinière à gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée. Pour ce faire, utilisez un moyen de ventilation naturelle ou une hotte électrique.
  La puissance de ventilation doit être réglée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte).
  Lorsque le four fonctionne, les trous d'aération de l'appareil ne doivent être couverts en aucun cas.
• En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tenir les enfants éloignés de l'appareil.
• Si par accident, un des brûleurs s'éteint, veuillez tourner la manette adéquate pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute.
• Retirez toutes les traces d'emballage avant d'utiliser cet appareil.
• Ne rangez pas à l'intérieur de votre four, du tiroir de rangement ou près des brûleurs des aérosols, des produits inflammables tels que du papier, du plastique et du tissu.
• Ne vérifiez jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.

3- INSTALLATION

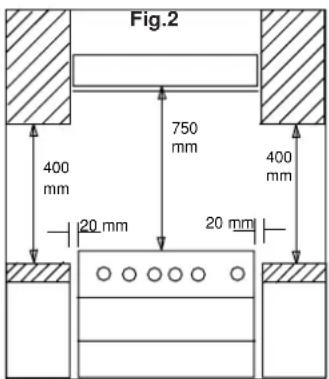

1- La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit:
a. la distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm.
b. la distance entre les parois de la cuisinière et des murs doit être d'au moins 20 mm
c. la distance entre le mur arrière et l'appareil doit être d'au moins 20mm pour les modèles Y.

Fig.2 400 mm 750 mm 400 mm 20 mm 20 mm

2- Si votre appareil fonctionne au gaz et à l'électricité, veillez à le placer le plus près possible des deux sources d'énergie. 3- Prière de réécrire cette phrase qui n'est pas compréhensible

4- L'Espagne, l'Italie, le Portugal, le Luxembourg, Allemagne la Grèce autorisent le raccordement au moyen d'un embout et d'un tuyau souple comme indiqué en B (fig. 3).

Pour ces pays, les embouts doivent être conformes aux normes nationales en vigueur. Pour le Danemark, les Pays-Bas, l'Irlande le raccordement est obligatoirement réalisé en utilisant la pièce E (fig.3) et des tuyaux flexibles comme indiqué en C (fig.3) ou des tubes rigides. Ce type de raccordement peut aussi être utilisé en Espagne, en Italie, au Portugal, en Grèce et au Luxembourg. L'Angleterre autorise le raccordement comme indiqué en D. Fig.3.

Ajouter le texte correspondant à l'embout prévu pour la Belgique (iso 7)

En France, le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant soit un tuyau flexible avec embout comme indiqué en C, soit un tuyau rigide. Le raccordement au gaz butane se fera au moyen d'un tuyau NF-Gaz auquel vous ajouterez un collier. En aucun cas, le tuyau d'alimentation ne doit passer derrière le four, ni être en contact avec les parois adjacentes. Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité. Pour ce faire, appliquez sur le tuyau un liquide moussant. Aucune bulle ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'écrou de rac cordement ou éventuellement l'état du joint.

5- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.
6- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivemnet recommandé de respecter la procédure suivante avant la première utilisation de votre four :

- Pour four à gaz :

• Allumez le brûleur du four comme indiqué dans ce mode d'emploi.
• Laissez le four fonctionner durant 10 minutes. Eteignez votre four et laissez-le refroidir.
• Si le brûleur du four ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de rallumer le four.

- Pour gril à gaz :

• Allumez le brûleur du gril comme indiqué dans ce mode d'emploi.
• Laissez la porte du four ouverte et laissez fonctionner le gril durant 10 minutes. Eteignez-le et laissez votre four refroidir.
• Si le brûleur du gril ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant

* La catégorie des autres pays.

CATÉGORIE POUR LESQUELLES LAPPAREIL PEUT FUNCTIONNER	II_2E + 3+	II_2H3+
PAYS DE DESTINATION	AL, LET, RU, ON, RP, IND, EAT, LT. BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT,RI,SF, GH, MAL, CS,ET, USA	BOL

Tableau 2

4- UTILISATION

Avant de lire ce chapitre, nous vous conseillons de consulter le tableau 3 et de vérifier les caractéristiques de votre appareil.

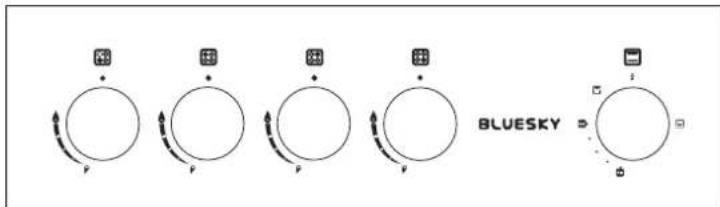

A. PANNEAU DE CONTRÔLE

Brûleur ou plaque arrière gauche
Brûleur avant gauche
Brûleur avant droit
Brûleur arrière droit
Four et grill à gaz

B. TABLE DE CUISSON MANETTE DES BRÜLEURS

Fig.4

position forte
position faible

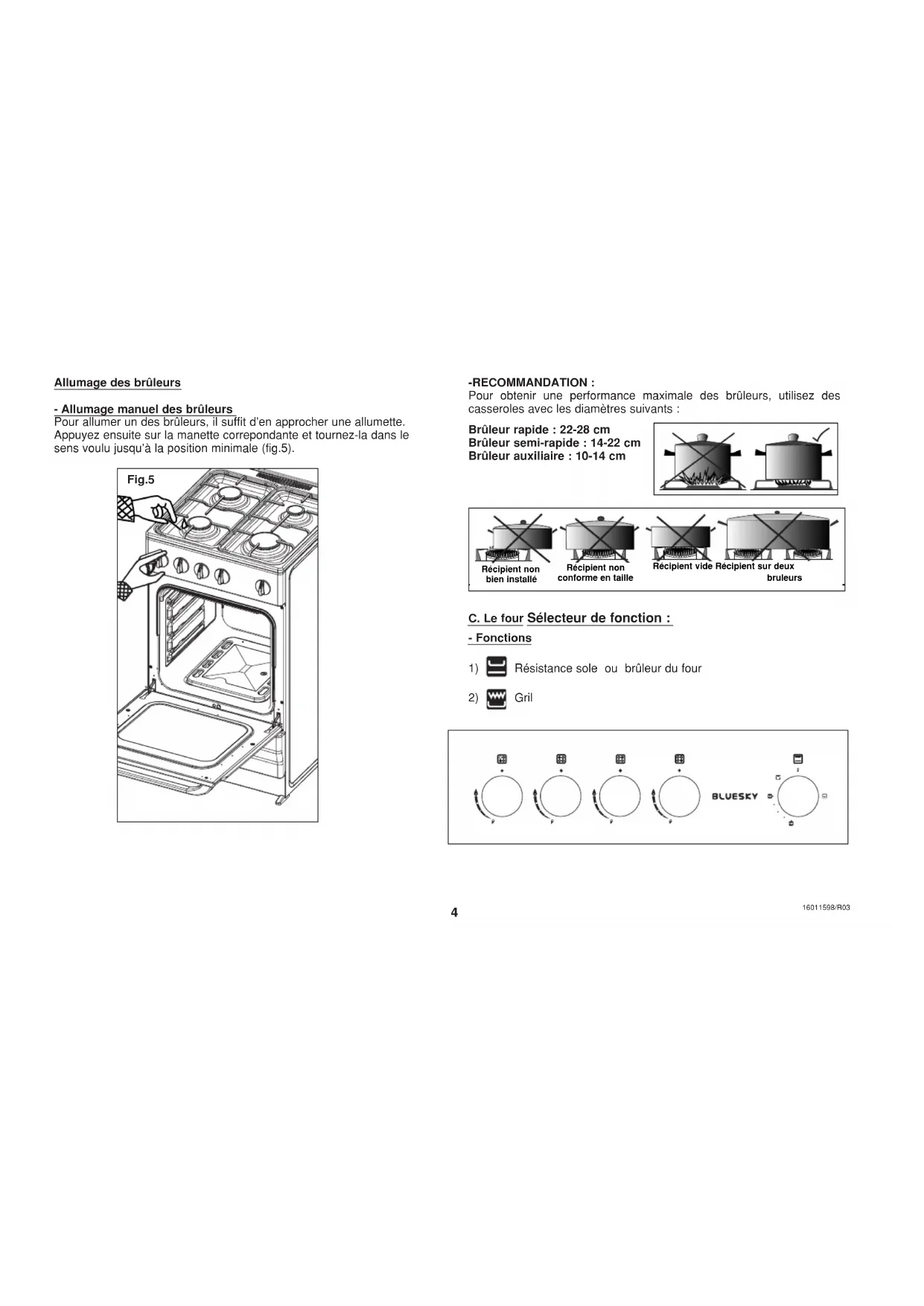

Allumage des brûleurs

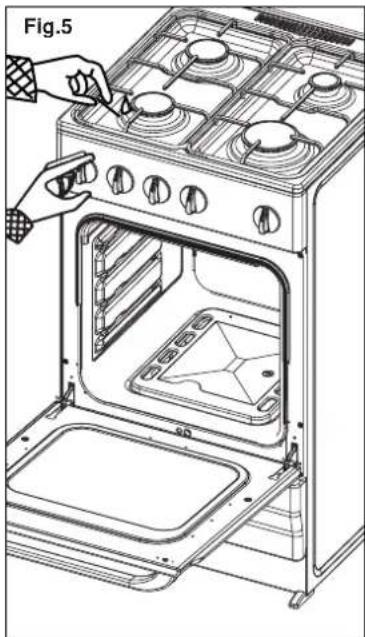

- Allumage manuel des brûleurs

Pour allumer un des brûleurs, il suffit d'en approcher une allumette. Appuyez ensuite sur la manette correspondante et tournez-la dans le sens voulu jusqu'à la position minimale (fig.5).

Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

Brûleur rapide : 22-28 cm Brûleur semi-rapide : 14-22 cm Brûleur auxiliaire : 10-14 cm

Récipient non bien installé Récipient non conforme en taille Récipient vide Récipient sur deux bruleurs

C. Le four Sélecteur de fonction :

- Fonctions

1) Résistance sole ou brûleur du four
2) Gril


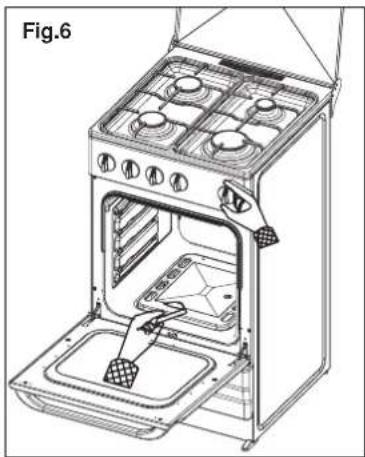

Allumage manuel du brûleur du four

Présentez une allumette à l'entrée du trou du brûleur du four. Enfoncez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenez la manette enfoncée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.6).

Choisissez la fonction gril. Lorsque vous préchauffez et utilisez le gril, il est recommandé de placé le panneau de déflexion de chaleur afin de protéger le panneau de contrôle et les boutons. La porte du four doit toujours rester entrouverte (fig. 7). Si le gril s'éteint, l'arrivée de gaz est automatiquement coupée et ne peut être réactivée que manuellement. EN FONCTION GRIL NE PAS FERMER TOTALEMENT LA PORTE DU FOUR, UTILISER LE PANNEAU DE DEFLEXION DE CHALEUR.

ATTENTION: LES PARTIES ACCESSIBLES DU VOTRE CUISINIÈRE PEUVENT ÊTRE CHAUDES LORSQUE VOUS UTILISEZ LE GRIL. VEUILLEZ TENIR LES ENFANTS ÉLOIGNÉS DE L'APPAREIL.

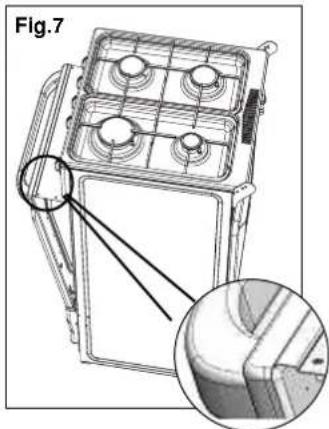

Pour placer le panneau de réflection de chaleur, mettez le dans vide entre le dessus de la porte du four et la porte. Fermez la porte afin que le panneau reste bien au dessous du bandeau de contrôle laissant un espace comme illustré sur la figure7.

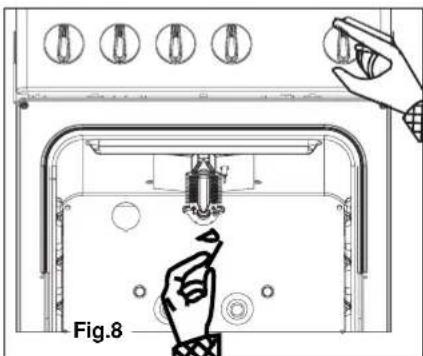

-Allumage manuel du gril

Présentez une allumette à l'entrée du brûleur du grill. Enfoncez la manette du four et tournez-la dans le sens des aiguilles d'une montre jusqu'à la position grill. Maintenez la manette enfoncée pendant 10 secondes après l'allumage et vérifiez que le brûleur soit bien allumé (Fig.8).

Lorsque les brûleurs ne sont pas utilisés, le robinet d'alimentation générale doit toujours être fermé. Si le four ou le gril ne s'allument pas après 15 secondes ou si ils s'éteignent, tournez la manette jusqu'à la position »0 ». Attendez quelques minutes avant de rallumer.

Les parties accessibles de la cuisinière peuvent être chaudes lorsque le gril fonctionne. Veillez à maintenir les enfants éloignés de l'appareil.

Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié.

Pour cela :

1. Débranchez votre appareil.

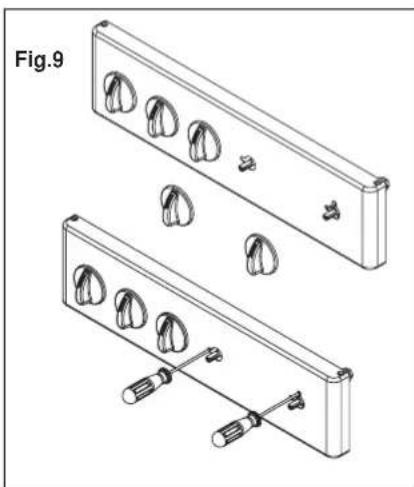

2. Retirez les manettes des brûleurs, dévissez les vis du panneau et retirez-le.

3. Allumez les brûleurs en position faible.

4. A l'aide d'un tournevis, vissez ou dévissez la vis de réglage jusqu'à ce que la flamme soit réduite au minimum. Le gaz est correctement distribué quand la flamme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en passant de la position maximale à la position minimale, la flamme ne s'éteigne pas.

5. Pour le gaz butane, il suffit de visser la vis de réglage. Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

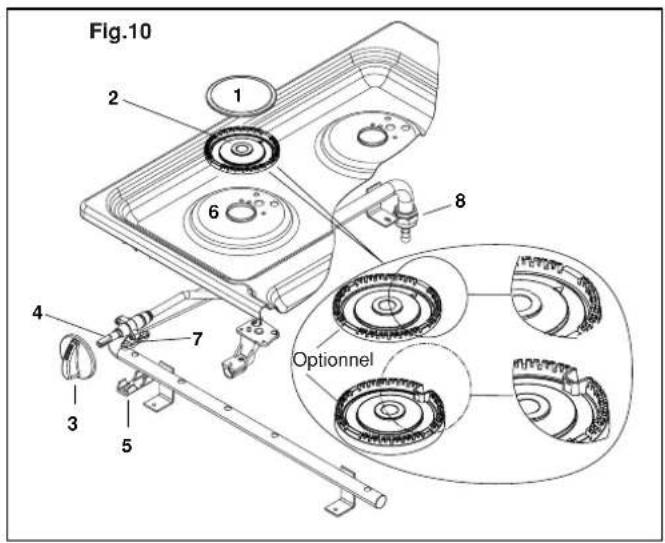

Fig.10 1 2 6 8 4 7 3 5 Optionnel

1. Chapeaude brûleur
2. Fixation
3. Brûleur (couronne)
4. Table de cuisson
5. Manette
6. Vis « by-pass » du robinet
7. Robinet
8. Ecrou de raccordement

A. TABLEAU DES CONVERSIONS

GAS	PRESION	BURULEUR	REPERE DES INJECTEUR MM	NOMINAL KW	REDUIT KW	CONSOMMATION
LPG (BUTANE) G30	28 MBAR	RAPIDE	0,85 TYPE 2	2,60	0,75	189	g/h
		STANDARD	0,75	1,75	0,50	127
		STANDARD	0,75	1,75	0,50	127
		AUXILIAIRE	0,55	1,10	0,25	80
		FOUR	0,70	2,20	0,80	160
		GRIL	0,70	2,00	-	145
LPG (PROPANE) G31	37 MBAR	RAPIDE	0,85 TYPE 2	2,60	0,75	186	g/h
		STANDARD	0,75	1,75	0,50	125
		STANDARD	0,75	1,75	0,50	125
		AUXILIAIRE	0,55	1,10	0,25	79
		FOUR	0,70	2,20	0,80	157
		GRIL	0,70	2,00	-	143
GAS (NATUREL) G20	20 MBAR	RAPIDE	1,25	2,60	0,75	248	L/h
		STANDARD	0,95	1,75	0,50	167
		STANDARD	0,95	1,75	0,50	167
		AUXILIAIRE	0,80	1,10	0,25	105
		FOUR	1,10	2,20	0,80	210
		GRIL	1,05	2,00	-	190
GAS (NATUREL) G25	25 MBAR	RAPIDE	1,25	2,60	0,75	288	L/h
		STANDARD	0,95	1,75	0,50	194
		STANDARD	0,95	1,75	0,50	194
		AUXILIAIRE	0,80	1,10	0,25	122
		FOUR	1,10	2,20	0,80	244
		GRIL	1,05	2,00	-	221

Tableau 3

B. Changement des injecteurs

Cette cuisinière s'adapte aux différents types de gaz grâce au remplacement des injecteurs par une personne qualifiée.

Si ce remplacement n'est pas fait correctement, la garantie ne sera pas valide et l'utilisateur final pourrait être sujet à des poursuites.

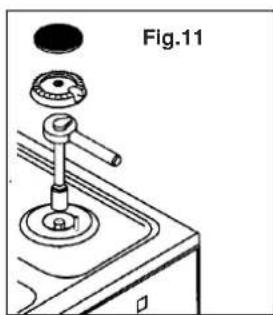

1. Remplacement des injecteurs de la table de cuisson

Utilisez les injecteurs fournis avec cette cuisinière. Veillez à ce que la cuisinière ne soit pas branchée à l'alimentation électrique ou à gaz. Dévissez l'injecteur. Remplacez-le avec le nouveau. Procédez de même avec les trois autres brûleurs (Fig.11) (Tableau 3)

2. Remplacement de l'injecteur du four

Retirez le couvercle inférieur du four. Pour cela, poussez-le vers l'arrière, ensuite soulevez-le et retirez-le (Fig.12).

1. Desserrez la vis qui maintien le brûleur en place en tournant dans le sens contraire des aiguilles d'une montre (Fig.13).
2. Poussez le brûleur vers l'arrière de l'appareil (Fig.13)
3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.(Fig.13)
4. Remplacez l'injecteur. Utilisez une clé no 7. Replacez le brûleur à l'intrérieur du four et vissez l'écrou. Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. Pour les utilisateurs du gaz butane, le trou du brûleur doit être com plètement ouvert. (Pour les utilisateurs du gaz naturel, la trou doit être de 2 mm) Replacez le couvercle inférieur.(Fig.15)

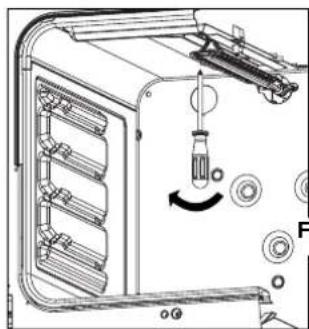

3. Remplacement de l'injecteur du gril

1. Desserrez la vis qui maintien le brûleur en place en tournant dans le sens contraire des aiguilles d'une montre.
2. Poussez le brûleur vers l'arrière de l'appareil
3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.(Fig.14)
4. Remplacez l'injecteur. Utilisez une clé no 7. Replacez le brûleur à l'intrérieur du four et vissez l'écrou. Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. Pour les utilisateurs du gaz butane, le trou du brûleur doit être complètement ouvert. (Pour les utilisateurs du gaz naturel, la trou doit être de 2 mm) Replacez le couvercle inférieur.(Fig.14)

W mm
Four brûleur		Gril brûleur
NG	2	4
LPG	5	Ouvert complet

6. NETTOYAGE ET ENTRETIEN

1. Les parties émaillées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre. N'utilisez jamais de produits abrasifs.
2. En retirant la grille, vous pouvez facilement nettoyer la surface émaillée de la table de cuisson.
3. Les manettes doivent être nettoyées régulièrement à l'aide d'un chiffon humide et essuyées à l'aide d'un chiffon sec.
4. Les brûleurs et les grilles peuvent être nettoyés avec de l'eau et du savon.
5. Le couvercle de la cuisinière est amovible.

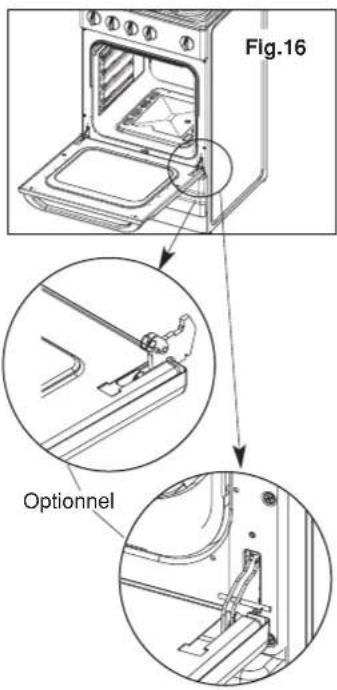

6. La porte du four est également amovible :

- Ouvrez la porte complètement

• I existe une bride (ou anneau) sur chacune des deux charnières. Abaissez-la. N'oubliez pas de le faire sur les deux charnières avant de passer à l'étape suivante (Fig.16).

- Soulevez lentement la porte et tirez-la vers vous. La porte se détachera complètement.

• Lorsque vous replacez la porte, replacez les charnières dans leur emplacement. Poussez bien la porte et fixez les charnières grâce aux brides.
• Il est conseillé de retirer de temps en temps les boutons de contrôle afin de nettoyer la surface qu'ils cachent. Ils ne sont pas fixés mais montés. Ils peuvent être retirés à l'aide d'un instrument en plastique comme une spatule.
• Pour préserver son aspect neuf, nettoyez votre four régulièrement.
• Evitez de mettre votre four en contact avec des substances acides ou alcalines comme du vinaigre, du jus de citron, du sel, etc. En cas de contact, essuyez immédiatement votre four.
• Faites particulièrement attention à ne pas éclabousser la porte du four avec de l'eau lorsque celui-ci fonctionne.

Fig.16 Optionnel

7. CONDITIONS GENERALES DE GARANTIE

Nous nous engageons à réparer gratuitement votre appareil tant qu'il est sous garantie.

La garantie couvre uniquement le remplacement des pièces défectueuses. Une réparation ou une modification non autorisée de l'appareil annule cette garantie.
