Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Puissance des foyers	De 1 kW à 3 kW
Type de four	Four à gaz
Capacité du four	60 litres
Fonctionnalités du four	Gril, convection
Matériau de la surface	Acier émaillé
Système de sécurité	Coupe-gaz sur chaque foyer
Entretien	Nettoyage facile grâce à la surface émaillée
Consommation énergétique	Classe énergétique B
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - BCG 602 BLUESKY

Comment allumer la cuisinière BLUESKY BCG 602 ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage, puis appuyez sur le bouton d'allumage.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que vous avez correctement appuyé sur le bouton d'allumage. Assurez-vous également que la zone de cuisson est propre et que les grilles sont correctement positionnées.

Comment nettoyer la cuisinière BLUESKY BCG 602 ?

Utilisez un chiffon humide et un détergent doux pour nettoyer les surfaces. Évitez les produits abrasifs qui pourraient rayer la finition.

Quelle est la puissance maximale des brûleurs ?

Les brûleurs de la cuisinière BLUESKY BCG 602 ont une puissance maximale de 3 kW pour le brûleur principal et 1,5 kW pour les brûleurs secondaires.

Comment régler la température des brûleurs ?

Pour régler la température, tournez simplement le bouton de commande vers la position souhaitée, de faible à élevé.

La cuisinière émet une odeur de gaz, que faire ?

Éteignez immédiatement la cuisinière. Ouvrez les fenêtres pour aérer la pièce et vérifiez les connexions de gaz. Si l'odeur persiste, contactez un professionnel.

Est-ce que la cuisinière a une fonction de sécurité ?

Oui, la BLUESKY BCG 602 est équipée d'un dispositif de sécurité qui coupe l'alimentation en gaz si la flamme s'éteint accidentellement.

Comment régler la hauteur des pieds de la cuisinière ?

Les pieds de la cuisinière peuvent être ajustés en dévissant ou en vissant les écrous situés à la base des pieds. Assurez-vous que la cuisinière est de niveau après le réglage.

Puis-je installer la cuisinière moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation afin de garantir la sécurité et le bon fonctionnement de l'appareil.

Où puis-je trouver le manuel d'utilisation de la BLUESKY BCG 602 ?

Le manuel d'utilisation est généralement fourni avec la cuisinière. Vous pouvez également le télécharger depuis le site officiel de BLUESKY.

MODE D'EMPLOI BCG 602 BLUESKY

Dimensions du produit

INSTRUCTIONS DE SECURITE

INSTALLATION

Raccordements au gaz

CONNAISSANCE DE VOTRE APPAREIL

UTILISATION DE L'APPAREIL

Tableau de commande

Plaques chauffantes

Boutons de commande du four

Recommendations

REGLAGES

Remplacement des injecteurs pour les becs du

plan de cuisson

Remplacement de l'injecteur du brûleur du four

Remplacement de l'injecteur du brûleur du gril

ENTRETIEN ET NETTOYAGE

Produits de nettoyage

Compartiment du four

Porte du four

Vitre intérieure de porte

Accessoires

Tiroir (compartiment de rangement)

Surfaces peintes, pièces en métal et en plastique

Plan de cuisson

Le plateau de cuisson

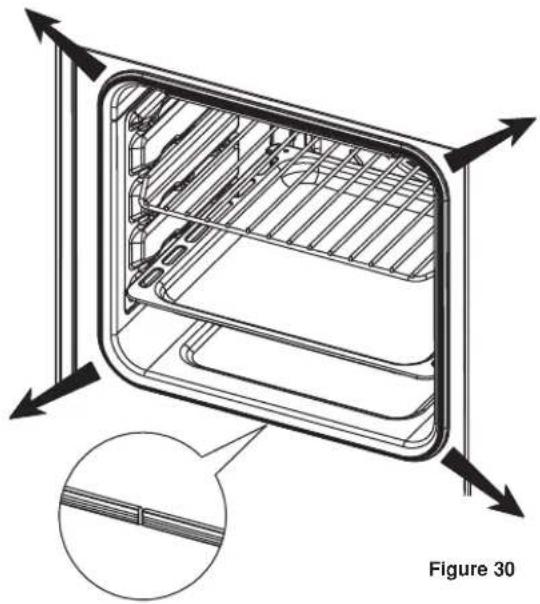

Remplacement du joint d'étanchéité du four

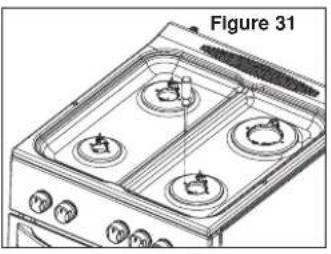

Soulèvement du plan de cuisson

CONDITIONS GENERALES DE GARANTIE

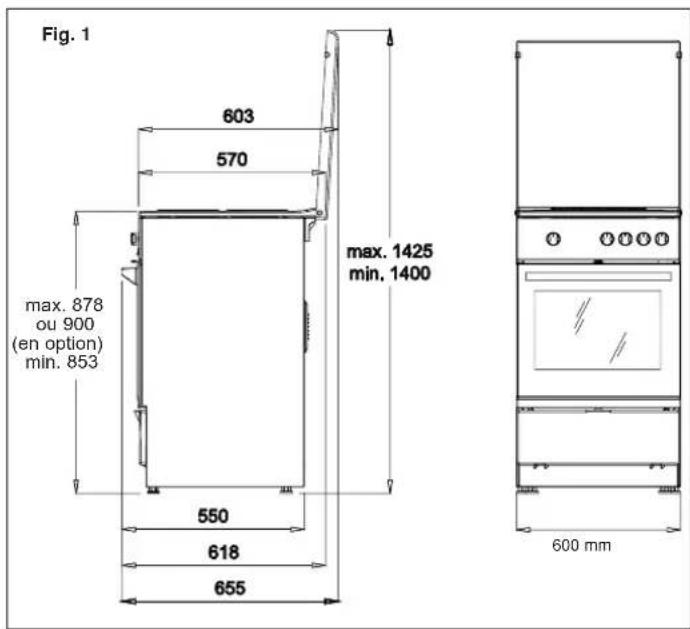

Fig. 1 603 570 max. 878 ou 900 (en option) min. 853 max. 1425 min. 1400 550 618 655 600 mm

Tableau 1

• Les conditions de réglage de cet appareil figurent sur la plaquette signalétique. Cet appareil doit être installé conformément aux règlements en vigueur et ne sera utilisé que dans une pièce bien ventilée. Lisez les instructions avant d'utiliser ou d'installer cet appareil.
• Cet appareil doit être mis à la terre. Les problèmes dus au raccordement incorrect ne sont pas couverts par cette garantie.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il convient de faire particulièrement attention aux exigences appropriées relatives à la ventilation.
• L'utilisation d'une cuisinière au gaz produit de la chaleur et de l'humidité dans la pièce dans laquelle elle est installée. Assurez-vous que la cuisine est bien aérée, maintenez ouvertes les ouvertures de ventilation naturelle ou installez un dispositif mécanique de ventilation (hotte mécanique de tirage). L'utilisation intensive prolongée de cet appareil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre ou une ventilation plus efficace en augmentant le niveau de la ventilation mécanique par exemple, là où elle est présente. Les ouvertures à claire-voie de l'appareil ne peuvent jamais être obturées lorsque le four fonctionne.
• La porte vitrée du four est chaude lorsque celui-ci fonctionne; écartez-en les jeunes enfants.
• Si les flammes du bec s'éteignent accidentellement, coupez la commande du bec et n'essayez pas de le rallumer pendant au moins une minute.
• Enlevez tous les adhésifs et emballages avant d'utiliser l'appareil.
• Ne rangez pas de récipients pressurisés, tels que des aérosols, des produits inflammables, ni de papier, de plastiques ou de tissus dans le tiroir, à proximité des becs du plan de cuisson ou à l'intérieur du compartiment du four/de la rôtissoire de l'appareil.
• Ne testez pas les fuites de gaz avec une flamme.

3. INSTALLATION

AVANT DE PROCEDER A L'INSTALLATION DE L'APPAREIL, ASSUREZ-VOUS QUE LES CONDITIONS DE DISTRIBUTION DE GAZ LOCALE (NATURE ET PRESSION DU GAZ) ET LE REGLAGE DE L'APPAREIL SONT COMPATIBLES.

1. Cet appareil relève de la classe 1. Il devra être installé et raccordé conformément aux règlements d'installation en vigueur.
2. Le jeu entre l'appareil et les murs horizontaux adjacents doit être comme suit: (Référez-vous à la figure 2).
   (a) la distance verticale minimale séparant l'appareil des parois horizontales adjacentes et sus-jacentes doit être de 750 mm;
   (b) les distances horizontales minimales séparant les flancs et l'arrière de l'appareil des parois adjacentes doivent être de 20 mm.
3. Comme il doit être raccordé au gaz et à l'électricité, l'appareil doit être monté le plus près possible des deux sources d'énergie.
4. Pour réduire le risque de basculement de l'appareil, fixez ce dernier à l'aide d'un support anti-basculement correctement installé, livré avec l'appareil (il s'agit d'une pièce en option). Pour installer correctement le support anti-basculement, référez-vous à la rubrique correspondante de

ce manuel d'instruction

1. Les appareils installés en Espagne, en Italie, au Portugal, au

Luxembourg, en Grèce et en Allemagne doivent être montés avec un raccordement au gaz pourvu d'un collier de serrage et d'un tuyau flexible. Les colliers de serrage doivent être conformes aux règlements nationaux.

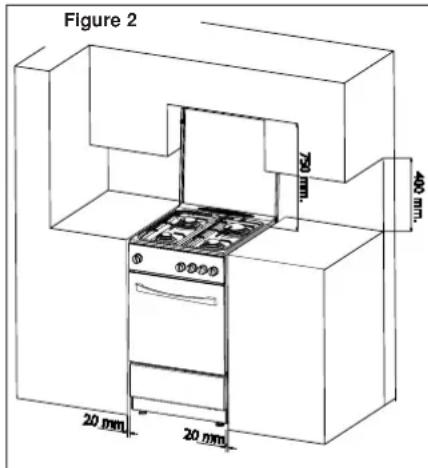

Figure 2 750 mm 400 mm 20 mm 20 mm

Au Danemark, aux Pays-Bas, en Belgique, en France et en Irlande, le raccordement doit être réalisé avec le connecteur (Voir E à la figure 3) et les tuyaux flexibles (Voir C à la figure 3).

Ce type de raccordement peut également être utilisé en Espagne, en Italie, au Portugal, au Luxembourg et en Grèce.

Pour la Grande-Bretagne, le raccordement au gaz doit être réalisé comme illustré au point D de la figure 3.

A aucune condition, le tuyau d'alimentation de gaz n'entrera en contact avec l'arrière ou les flancs de l'appareil.

Assurez-vous que le raccordement au gaz est rapproché le plus possible, et vérifiez l'absence de fuites de gaz. Utilisez de l'eau savonneuse sur le raccordement au gaz de l'appareil et vérifiez l'absence de fuites. La grandeur des bulles de savon augmente en cas de fuite.

1. Avant d'allumer un bec, vérifiez que tous les matériaux d'emballage ont été enlevés de l'appareil.

2. Les éléments chauffants de votre four sont initialement recouverts d'une couche de protection qui doit être calcinée avant la première utilisation. Il est important que la pièce soit bien ventilée pendant cette opération, vu que des fumées s'en échapperont. Nous recommandons de suivre la procédure ci-après avant d'utiliser le four pour la première fois:

PAYS DE CATEGORIE LE PAYS OU LE PAYS OU LE DESTINATION D'OBLIGATION L'ADAPTEUR DISPOSITIF CONFORME A LA NORME ISO 228/IS07 EST UTILISE			DE SECURITE EST OBLIGATOIRE
AT II2H3B/P *
BE II2E+3+ *
DE II2H3B/P **
DK II2H3B/P **
ES II2H3+
FI II2H3B/P *
FR II2E+3+
GB II2H3+ *
GR II2H3+
IE II2H3+		*
IT II2H3+
LU II2H3B/P
NL II2H3B/P *
NO I3B/P * *
PT II2H3+
SE III1ab2H3B/P			*

La catégorie des autres pays.
Tableau 2

CATEGORIE D'OBLIGATION	II2E+3+	II2H3+
PAYS DE DESTINATION	AL, LEY, RU, ON, RP, IND, EAT, LT, BG, ETH, HR,M U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT, RI, SF, GH, MAL, CS, ET, USA.	BOL

Pour un four au gaz:

• Allumez le brûleur du four conformément aux procédures de ce manuel d'instruction.
• Laissez fonctionner le four pendant 10 minutes. Arrêtez le four et laissez-le refroidir.
• Si le brûleur du four ne s'allume pas après 15 secondes ou s'il s'éteint, tournez le bouton du brûleur du four sur la position "0". Attendez quelques minutes avant une nouvelle tentative d'allumage.

Pour un gril au gaz:

• Allumez le brûleur du four conformément aux procédures de ce manuel d'instruction.
• Laissez fonctionner le gril pendant 10 minutes. Coupez le gril et laissez-le refroidir.
• Si le brûleur du gril ne s'allume pas après 15 secondes ou qu'il s'éteint, tournez le bouton du brûleur du four sur la position "0". Attendez quelques minutes avant une nouvelle tentative d'allumage

Mise à niveau de l'appareil

Utilisez un niveau à bulle (Figure 5) sur les supports de casseroles pour contrôler l'horizontalité gauche-droite et de l'arrière vers l'avant.

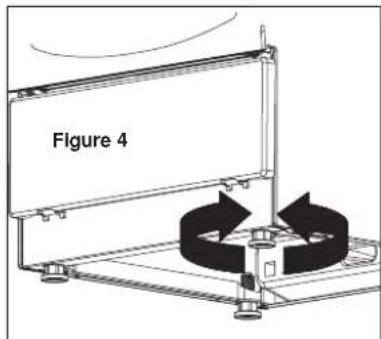

Figure 4

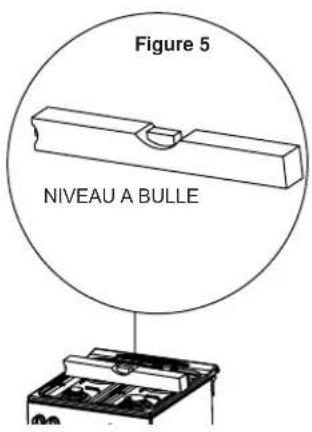

Figure 5 NIVEAU A BULLE

L'appareil est équipé de 4 pieds réglables ( Figure 4) que l'on peut tourner pour soulever/abaisser chaque coin de l'appareil. S'il s'avère difficile d'ajuster la hauteur des pieds lorsque l'appareil se trouve dans sa position finale, il est possible que vous deviez contrôler le niveau puis retirer l'appareil et ajuster les pieds, ensuite le remettre en place et contrôler de nouveau le niveau. En regardant l'appareil de haut en bas, vissez les pieds réglables dans le sens des aiguilles d'une montre pour soulever l'appareil, et dans le sens inverse des aiguilles d'une montre pour l'abaisser.

Pour visser les pieds réglables, utilisez une clé à fourche (24 mm - 15/16"), une clé anglaise (Figure 6).

4. CONNAISSANCE DE VOTRE APPAREIL

Ce chapitre reprend des illustrations de votre appareil afin de vous familiariser à ses caractéristiques.

FOUR ET ACCESSOIRES

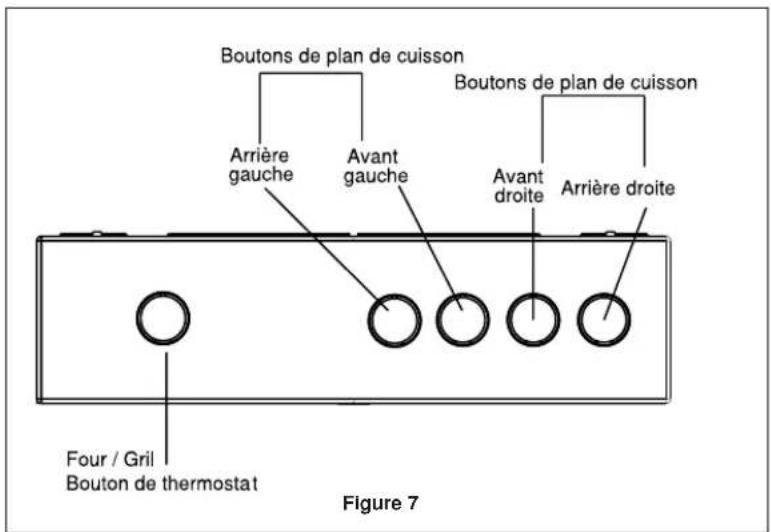

Boutons de plan de cuisson Arrière gauche Avant gauche Boutons de plan de cuisson Avant droite Arrière droite Four / Gril Bouton de thermostat Figure 7

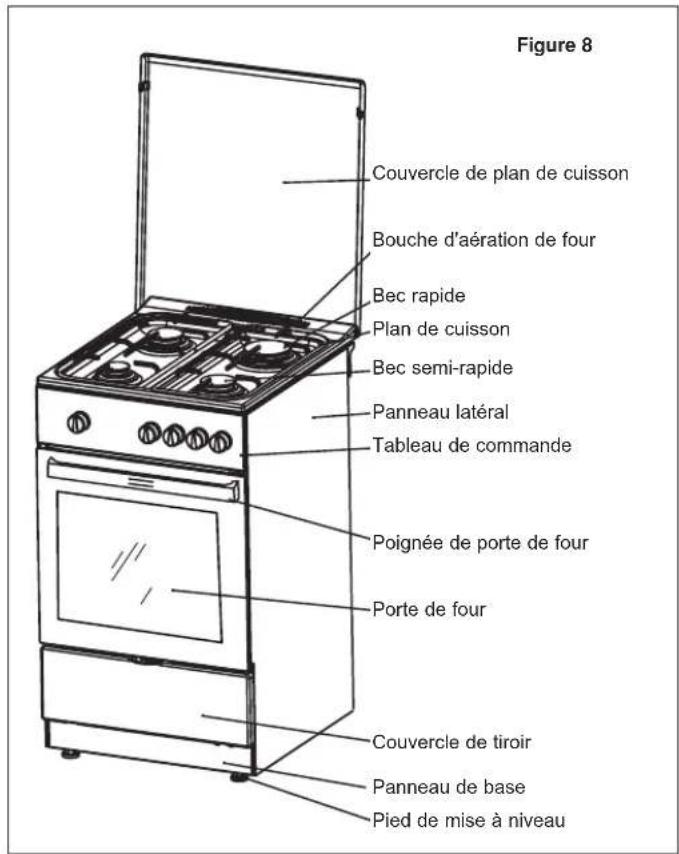

Figure 8 Couvercle de plan de cuisson Bouche d'aération de four Bec rapide Plan de cuisson Bec semi-rapide Panneau latéral Tableau de commande Poignée de porte de four Porte de four Couvercle de tiroir Panneau de base Pied de mise à niveau

Grille de four pour la cuisson de plats, moules à gâteaux, rôtis, aliments à griller et mets surgelés.

Plateau de cuisson pour des gâteaux mous, des mets surgelés et de grands rôtis. Il peut également être utilisé pour recueillir les égouttements de graisse lors du grillage direct sur la grille de four.

5. UTILISATION DE L'APPAREIL

Avant la lecture de ce chapitre, il est conseillé de se reporter au Tableau 3 et de contrôler les fonctions optionnelles de votre appareil au gaz.

A- TABLEAU DE COMMANDE

Bec arrière gauche du plan de cuisson

Bec avant gauche

Bec avant droit

Bec arrière droit du plan de cuisson

Bouton de thermostat

B- PLAN DE CUISSON

Boutons de commande pour les becs au gaz du plan de cuisson

Position de flamme élevée

Position de flamme basse

Pour obtenir les performances optimales des becs du plan de cuisson, utilisez des casseroles des diamètres suivants:

Brûleur rapide : 22 à 28 cm

Brûleur semi-rapide : 14 à 22 cm

Brûleur auxiliaire : 10 à 14 cm

B- FOUR Boutons de commande du four

Figure 13 0 MAX+ 9 7 5 3 1 MIN

FONCTIONS

1. Élement chauffant inférieur ou brûleur de four
2. Gril

Four au gaz avec thermostat

La température du four est contrôlée par un thermostat. Le réglage souhaité de température, représenté au Tableau 3, peut être ajusté en tournant le bouton de commande du four.

POSITION DU GAZ °C F
MIN 130 265
1 140 285
2 150 300
3 160 320
4 180 355
5 190 375
6 200 390
7 220 430
8 240 465
9 250 480
MAX 285 545

Tableau 3

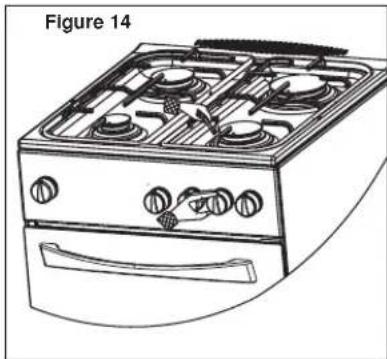

- Allumage des becs au gaz du plan de cuisson à l'aide de moyens manuels d'allumage:

Pour allumer l'un des becs: portez un allume-gaz à proximité du sommet du bec à allumer. Enfoncez et tournez le bouton de commande du bec à allumer sur la position requise (Figure 14).

Le four au gaz est équipé d'un système de sécurité de flamme. Si le four s'éteint, l'alimentation de gaz est coupée automatiquement; toutefois, les instructions suivantes d'allumage du brûleur de four peuvent le réactiver. Pour économiser l'énergie, éteignez le four 5 minutes avant la fin de la cuisson et maintenez la porte du four fermée. Si vous devez contrôler la cuisson des plats, actionnez l'interrupteur de la lampe du four (si votre appareil en est pourvu). Vous évitez ainsi d'ouvrir la porte du four et de gaspiller de la chaleur.

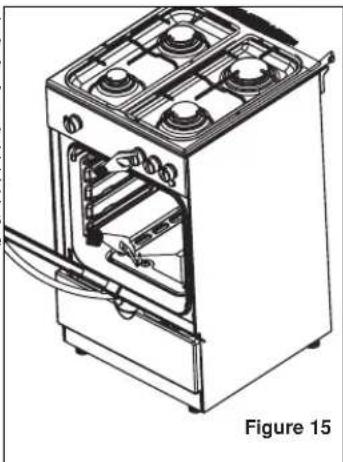

- Allumage du brûleur du four au gaz avec un moyen d'allumage manuel:

Pour allumer le brûleur du four, approchez un allume-gaz de son trou d'introduction. Enfoncez et tournez le bouton de commande du brûleur du four en le tournant dans le sens inverse des aiguilles d'une montre. Maintenez le bouton de commande enfoncé pendant 10 secondes après l'allumage. Assurez-vous que le brûleur est complètement allumé. Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, tournez le bouton du brûleur du four sur la position "•". Attendez quelques minutes avant une nouvelle tentative d'allumage (Figure 15).

Gril au gaz

Pour utiliser le gril au gaz, sélectionnez la position de gril du bouton de commande du four en tournant ce bouton de commande dans le sens des aiguilles d'une montre. Le gril au gaz est équipé d'un système de sécurité de flamme. Si le gril est arrêté, l'alimentation en gaz est automatiquement coupée; elle peut toutefois être réactivée en suivant les instructions d'allumage pour le brûleur du gril.

- Allumage du brûleur du gril au gaz avec des moyens d'allumage manuel

Pour allumer le brûleur du four, approchez un allume-gaz des orifices de sortie de gaz du brûleur du gril. Enfoncez et tournez le bouton de commande du brûleur du four en le tournant dans le sens des aiguilles d'une montre pour la fonction de gril. Maintenez le bouton de commande enfoncé pendant 10 secondes après l'allumage. Assurez-vous que le brûleur est complètement allumé. Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, tournez le bouton de commande sur la position "•". Attendez quelques minutes avant une nouvelle tentative d'allumage (Figure 16).

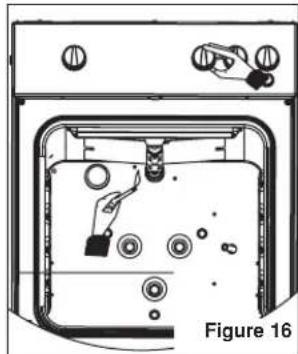

Recommendations

Il faut toujours fermer la vanne d'alimentation principale lorsque les becs ne sont pas utilisés. La flamme s'éteint si le brûleur du four ou du gril n'est pas allumé après 15 secondes. Le bouton de commande du four doit être tourné sur la position "0". Attendez quelques minutes avant une nouvelle tentative d'allumage.

1. Retirez la fiche de la prise de courant.

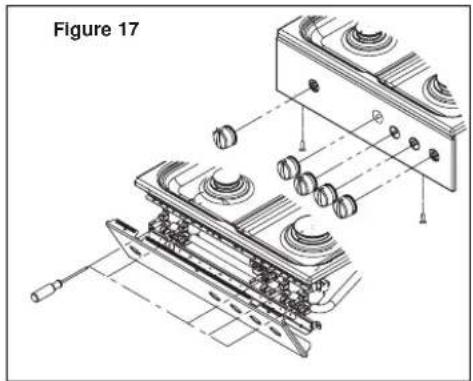

2. Enlevez les boutons des becs, dévissez les vis du panneau et enlevez le panneau (figure 17).
3. Allumez le bec, et réglez-le sur une flamme basse.

4. A l'aide d'un tournevis, ajustez la vis du robinet de gaz jusqu'à ce que vous obteniez une flamme basse. Le débit de gaz est réglé correctement lorsque la flamme est de 4 mm minimum. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez le bouton de la position maximum sur la position minimum.

5. Pour convertir l'appareil du gaz naturel au LPG, tournez complètement la vis de réglage du robinet de gaz dans le sens des aiguilles d'une montre.

Pour convertir l'appareil du gaz LPG au gaz naturel, il suffit de dévisser d'un tour complet la vis de réglage du robinet de gaz dans le sens inverse des aiguilles d'une montre.

1. Coiffe de bec
2. Adaptateur
3. Chambre de mélange de gaz et d'air
4. Bouton
5. Module d'allumage
6. Robinet de gaz
7. Tuyau de gaz
8. Support pour robinet de gaz
9. Tuyau distributeur de gaz
10. Plan de cuisson
11. V is de réglage de réduction de débit
12. Connecteur

TABLEAU DE CONVERSION

TYPE DE GAZ PRESSION BEC DIAMETRE PUISSANCE REDUITE CONSOMMATIONINJECTEUR(mm)NOMINALE(kw)
LPG(BUTANE)G30	STANDARD28	RAPIDE	0.85	3.00	0.75	218	gr./hr0.50
		RD 0.65	1.75	0.50	127
		mbar	STANDARD		0.65	1.75
		AUXILIAIRE	0.50	1.00	0.29	73
		FOUR	0.75	2.50	0.80	182
		GRIL	0.80	2.50	-	182
		WOG	0.98	3.60	1.00	262
LPG STANDARD(PROPANE)G31	STANDARD37 mbar	RAPIDE	0.85	3.0	0.75	214	gr/ hr.
		0.65	2.0	0.50	143
		STANDARD	0.65	2.0	0.50	143
		AUXILIAIRE	0.50	1.0	0.29	82
		FOUR	0.75	2.5	0.80	83
		GRIL	0.80	2.5	-	91
		WOK	0.98	3.60	1.00	257
GAS NATURALG20	20 mbar	RAPIDE	1.15	3.00	0.75	286	167lt/ hr.
		STANDARD	0.97	1.75	0.50	1
		STANDARD	0.97	1.75	0.50
		AUXILIAIRE	0.72	1.00	0.29	95
		FOUR	1.15	2.50	0.80	238
		GRIL	1.05	2.50	-	238
		WOK	1.35	3.60	1.00	343
GAS NATURALG25	25 mbar	RAPIDE	1.21	3.00	0.75	332	194lt/ hr.
		STANDARD	0.94	1.75	0.50	1
		STANDARD	0.94	1.75	0.50
		AUXILIAIRE	0.72	1.00	0.29	111
		FOUR	1.15	2.50	0.80	277
		GRIL	1.05	2.50	-	277
		WOK	1.43	3.60	1.00	399

Tableau 4

Conversion en un autre gaz:

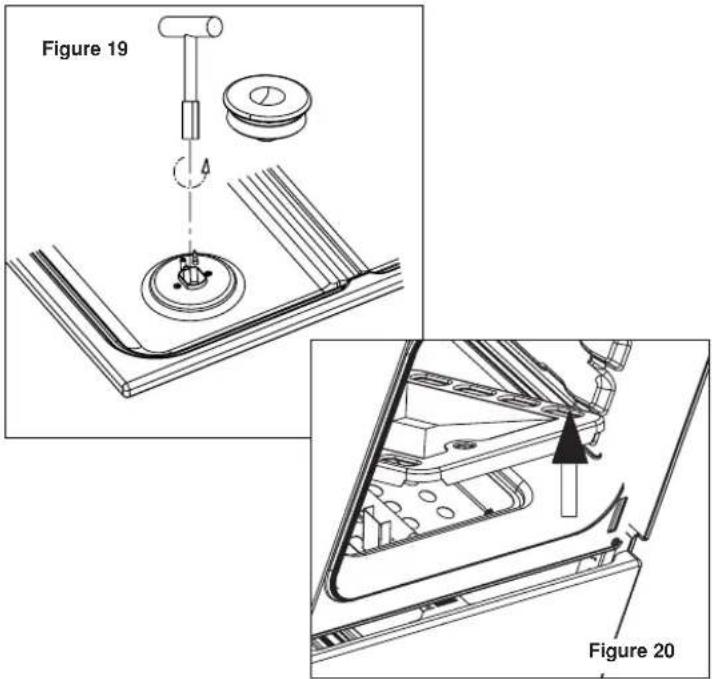

1.) Remplacement des injecteurs des becs du plan de cuisson

Utilisez les injecteurs fournis avec cet appareil. Assurez-vous que l'appareil n'est pas raccordé à l'électricité ou à l'alimentation de gaz. Enlevez l'injecteur du bec et remplacez-le par l'injecteur livré avec l'appareil pour utilisation avec le type de gaz approprié (Figure 19, Tableau 5). Suivez la même procédure pour les autres becs au gaz du plan de cuisson.

2.) Remplacement de l'injecteur du brûleur du four

• Enlevez le panneau inférieur du four. Pour ce faire, poussez-le tout d'abord vers l'arrière et soulevez ensuite le bord avant et sortez-le (Figure 20).
• Enlevez la vis, maintenant que le brûleur du four en place, et sortez-le complètement (Figure 21).
• Sortez l'injecteur situé à la partie inférieure arrière du four, et remplacez-le par l'injecteur livré avec l'appareil pour utilisation avec le type de gaz approprié (Figure 22, tableau 4). Figure 21

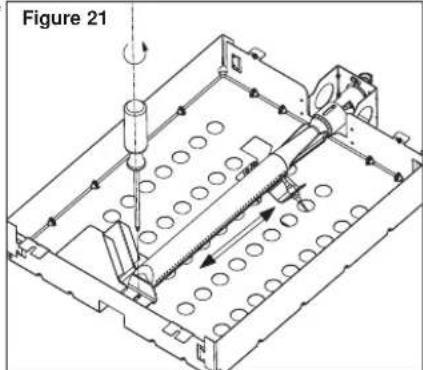

Figure 21

- Dévissez la vis de retenue de la couronne du brûleur. Ajustez l'ouverture de réglage de l'air primaire en glissant la couronne du brûleur sur les distances mentionnées au Tableau 5 pour le fonctionnement avec le type de gaz approprié. Serrez ensuite la vis de retenue sur la couronne du brûleur (Figure 23, Tableau 5).

• Replacez le brûleur dans le four, et fixez-le avec une vis.
• Réinstallez le panneau inférieur du four.

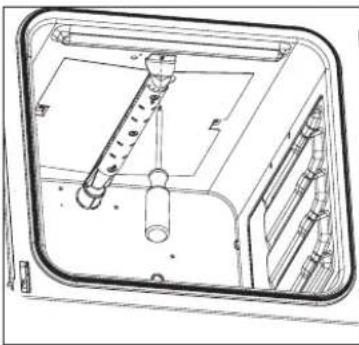

3.) Remplacement de l'injecteur du brûleur du gril

• Enlevez la vis et la rondelle maintenant le brûleur du gril en place, et sortez complètement le brûleur (Figure 24).
• Enlevez l'injecteur situé à la partie arrière supérieure du four, et remplacez-le par l'injecteur livré avec l'appareil pour utilisation avec un type de gaz approprié (Figure 25, Tableau 4).

• Dévissez la vis de retenue de la couronne du brûleur. Ajustez l'ouverture de réglage de l'air primaire en glissant la couronne du brûleur sur les distances mentionnées au Tableau 6 pour utilisation avec le type de gaz approprié. Serrez ensuite la vis de retenue sur la couronne du brûleur (Figure 23, Tableau 5).
• Replacez le brûleur du gril dans le four, et maintenez-le en place avec une vis et une rondelle.

Avant de procéder au nettoyage, assurez-vous que tous les boutons de commande sont commutés sur la position OFF et que l'appareil est complètement refroidi. Avant de pouvoir procéder à l'entretien, vous devez débrancher la cuisinière de l'alimentation électrique.

6. ENTRETIEN ET NETTOYAGE

Produits de nettoyage

Avant d'utiliser des produits de nettoyage, vérifiez qu'ils conviennent à cet usage et qu'ils sont recommandés par le fabricant. N'utilisez pas de pâtes caustiques, de poudres récurantes abrasives, d'éponge de fer grossière ou d'instruments durs, car ils endommageront les surfaces.

Compartiment du four

Il est préférable de nettoyer le compartiment émaillé du four alors que le four est encore chaud. Après chaque utilisation, nettoyez le four avec un chiffon doux imbibé de savonneuse. Il sera de temps en temps nécessaire de prévoir un nettoyage plus approfondi avec un détergent liquide.

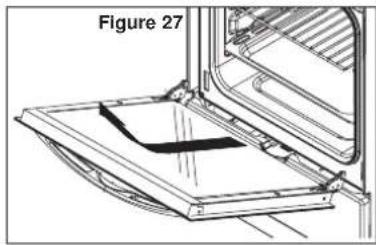

Porte du four

Utilisez un détergent pour vitre pour nettoyer les vitres intérieure et extérieure du four. Rincez, et faites brillez avec un chiffon sec.

La porte peut être démontée pour être nettoyée en procédant comme suit:

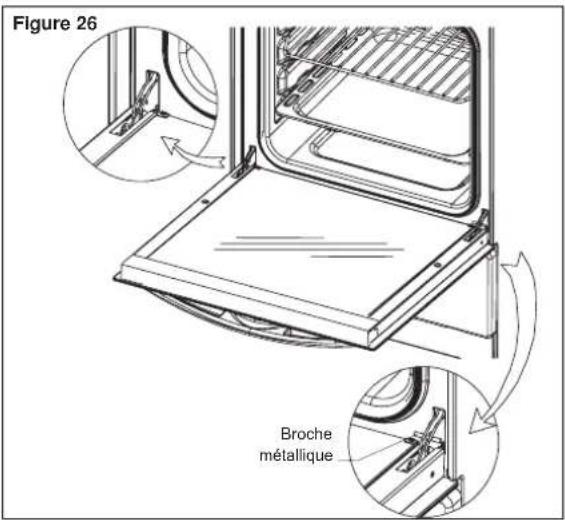

Figure 26 Broche métallique

1. Ouvrez complètement la porte.
2. Enfoncez la broche métallique à travers les trous (Figure 26).
3. Faites de même pour les deux charnières.
4. Soulevez légèrement la porte et retirez-la verticalement du four. La porte est complètement sortie (Figure 27).

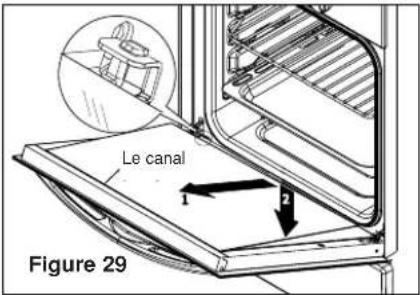

5. En remettant la porte en place, réintroduisez-la dans les trous des charnières. Abaissez-la complètement et enlevez les broches. NE NETTOYEZ PAS le four lorsque les vitres sont chaudes. Elles risquent de se briser si vous ne tenez pas compte de cet avertissement. Si la vitre de la porte en verre se fendille ou présente des griffes profondes, le verre sera affaibli et devra être remplacé pour éviter le bris de la vitre. Contactez votre Centre de Service local qui se fera un plaisir de vous aviser davantage.

Démontage de la vitre interieure

Afin de faciliter le néttoyage, la vitre intérieure de la porte est facilement démontable. Suivre les étapes ci-dessous :

1. Ouvrir complètement la porte
2. Afin de bloquer la porte et d'éviter une détérioration il est important d'insérer dans le trou de la charnière la tige métallique fournie (voir fig 27).
3. Repeter cette operation pour l'autre charniere.
4. Pour libérer la vitre de ses deux ergots situés en bas de chaque cotés, tirer vers soi comme indiqué sur le croquis (Voir fig.28-étape 1). Une fois libérée des ses ergots, vous pouvez la sortir de son support (voir fig.28-etape 2)
5. Le néttoyage de la porte intérieure et extérieure peut débuter. Il est recommandé d'utiliser uniquement de l'eau savonneuse et une éponge non abrasive.

Remontage de la porte

1. Repositionner la vitre dans le canal de support supérieur, tirer vers soi afin de la remettre dans ses ergots (Voir fig.29-étape 1). Ne pas oublier de retirer les tiges métalliques (Voir fig.29-étape 2).

Le canal 1 2 Figure 29

Accessoires

Il s'avère préférable de faire tremper les accessoires dans une savonnée ordinaire immédiatement après chaque utilisation. Toutes les souillures restantes peuvent alors être aisément éliminées à la brosse ou à l'éponge.

Tiroir (compartiment de rangement)

Le compartiment de rangement est situé en dessous du compartiment du four.

Pendant la cuisson, le compartiment de rangement peut devenir chaud si le four est utilisé longtemps. Les matériaux inflammables tels que des maniques, des torchons de vaisselle, des tabliers en plastique, etc. ne peuvent pas être rangés dans le tiroir.

Vous pouvez sortir le tiroir pour faciliter le nettoyage sous l'appareil et pour vérifier l'installation du support anti-basculement (si prévu).

Ouverture du couvercle du tiroir:

1. Tirez la partie supérieure du couvercle.
2. En ouvrant le couvercle du tiroir, faites en sorte qu'il ne chute pas en s'ouvrant. Soutenez le couvercle jusqu'à ce qu'il soit complètement ouvert.
3. Lorsque le couvercle est ouvert, ne le poussez pas vers le bas, car vous risqueriez de le casser.

Remplacement du joint d'étanchéité du four

S'il est défectueux, le joint d'étanchéité du four doit être remplacé. Vous pouvez obtenir des joints d'étanchéité de remplacement auprès du service après-vente.

A cette fin, spécifiez le numéro de modèle de votre appareil.

1. Ouvrez la porte du four.

2. Enlevez l'ancien joint en sortant le joint des coins, un par un comme illustré à la figure 30.

3. Quatre crochets sont fixés au joint d'étanchéité. Utilisez ces crochets pour attacher le nouveau joint d'étanchéité et enfoncez-le correctement.

Remarque: Placez le joint d'étanchéité en prenant soin de commencer par le centre inférieur comme illustré ci-dessous.

Soulèvement du plan de cuisson

Vous ne pouvez atteindre la face inférieure du plan de cuisson pour en effectuer le nettoyage ou l'entretien qu'en soulevant le plan de cuisson.

Pour ce faire:

1. Enlevez les huit (8) vis fixant les brûleurs sur le plan de cuisson (Figure 31).

2. Soulevez légèrement le plan de cuisson en commençant par la partie avant gauche tout en poussant le ressort à gauche à l'aide d'un tournevis plat. Procédez de même pour la partie droite. Vous pouvez ensuite soulever le plan de cuisson (Figure 32).

3. Après avoir soulevé suffisamment le plan de cuisson, mettez la tige de support en place (Figure 33).

4. Pour abaisser le plan de cuisson, soulevez-le en le tenant par le bord avant, enlevez la tige de support et abaissez tout doucement le plan de cuisson à sa place.

- Nous réparons gratuitement cet appareil pendant la période de garantie.

- La garantie ne couvre que le remplacement de pièces défectueuses.

- Des réparations ou des modifications non autorisées de cet appareil annulent cette garantie.

- Cet appareil doit être mis à la terre. Les problèmes dus à un raccordement incorrect ne sont pas couverts par cette garantie.
