Marque	VALBERG
Modèle	VAL60MMCVT
Type de produit	Cuisinière mixte gaz et électrique
Hauteur (cm)	85
Largeur (cm)	60
Profondeur (cm)	60
Type de gaz	Butane (G30), Propane (G31), Gaz naturel (G20/G25)
Puissance totale gaz (GPL)	5,8 kW (418 g/h)
Brûleurs gaz	1 rapide, 1 semi-rapide, 1 auxiliaire
Plaques électriques	2 (standard et rapide)

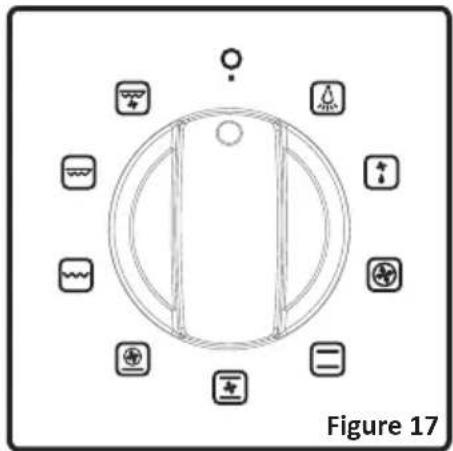

Fonctions four	Statique, Ventilation, Turbo, Gril, Gril rapide, Pizza, Décongélation
Minuterie	Mécanique (0-100 min)
Allumage	Électrique avec thermocouple
Alimentation électrique	220-240 V / 400 V 3N, 32 A
Matériau	Acier inoxydable, émail
Nettoyage	Manuel, par catalyse (parois démontables)
Sécurité	Thermocouple, sécurité enfants, arrêt automatique
Ampoule four	25 W, type E14, résistante 300 °C
Accessoires four	Grille, léchefrite, tôle de protection du bandeau

FOIRE AUX QUESTIONS - VAL60MMCVT VALBERG

Comment allumer un bruleur du plan de cuisson ?

Appuyez et tournez la manette du bruleur concerne dans le sens antihoraire jusqu'a la position maximale. Maintenez enfoncee jusqu'a ce qu'une flamme stable apparaisse. Pour les modeles avec thermocouple, maintenez la manette enfoncee quelques secondes apres allumage.

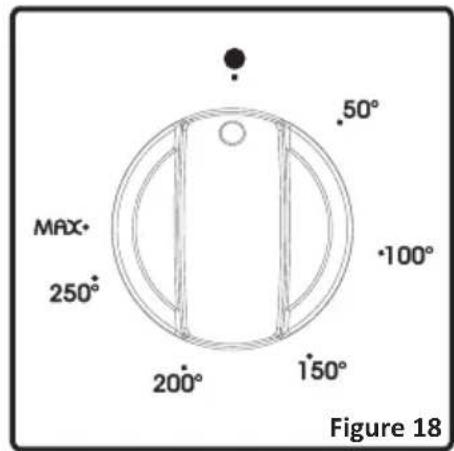

Que faire si le four ne chauffe pas ?

Verifiez que la manette de fonction du four est sur une position autre que 0, que le thermostat est regle sur une temperature, et que la minuterie mecanique n'est pas sur 0. Si le probleme persiste, contactez le service apres-vente.

Comment remplacer l'ampoule du four ?

Debranchez l'appareil et assurez-vous qu'il est froid. Ouvrez la porte du four, retirez le couvercle en verre de la lampe, puis l'ampoule defectueuse. Remplacez-la par une ampoule neuve de 25 W, type E14, resistante a 300 °C. Remettez le couvercle et rebranchez.

Comment nettoyer les bruleurs gaz ?

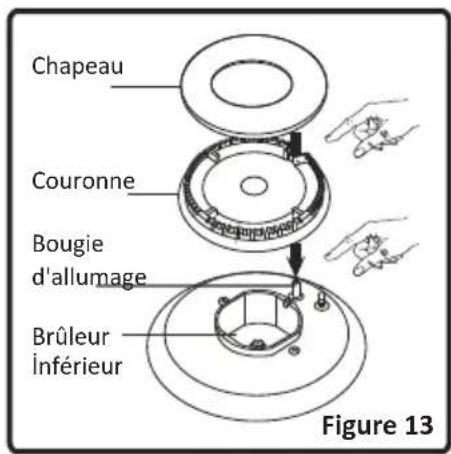

Enlevez les grilles emaillees, les chapeaux et les bruleurs superieurs. Nettoyez-les avec de l'eau savonneuse, rincez et sechez avec un chiffon doux. Assurez-vous qu'ils sont bien remis en place apres nettoyage.

Comment regler la flamme minimale d'un bruleur ?

Allumez le bruleur et mettez-le en position minimale. A l'aide d'un petit tournevis, ajustez la vis de derivation situee pres de la tige du robinet jusqu'a obtenir une flamme d'au moins 4 mm. Verifiez que la flamme ne s'eteint pas en passant de maxi a mini.

Que faire en cas de fuite de gaz ?

Fermez immediatement le robinet de gaz et debranchez l'appareil. N'utilisez pas d'interrupteurs ou d'objets inflammables. Aerez la piece et contactez un technicien qualifie. Effectuez un test de fuite avec de l'eau savonneuse apres toute intervention.

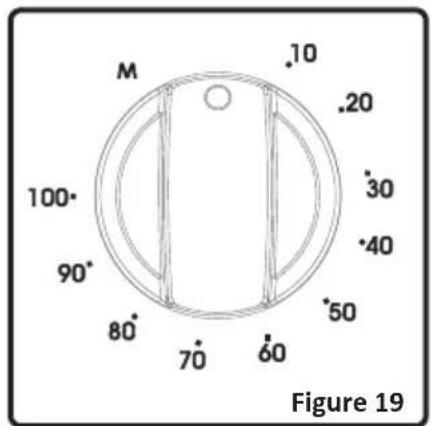

Comment utiliser la minuterie mecanique ?

Pour un fonctionnement manuel, placez le bouton sur la position M. Pour un reglage temporise, tournez le bouton entre 0 et 100 minutes. Le four s'arretera automatiquement a la fin du temps et emettra un signal sonore.

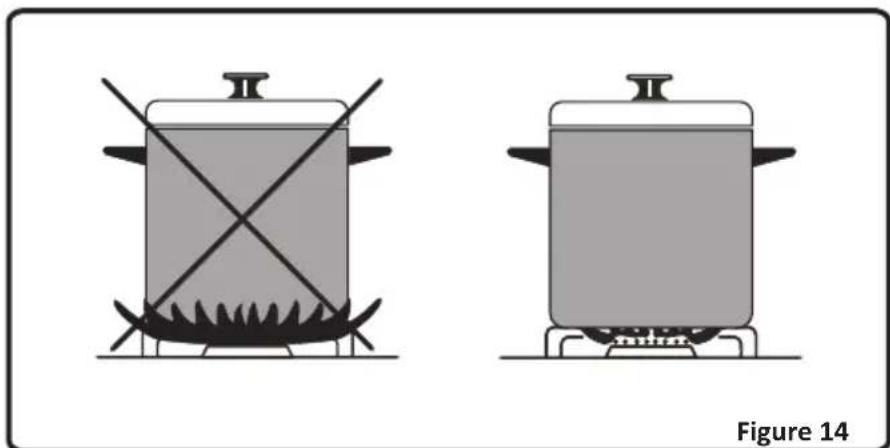

Quelles casseroles utiliser sur les bruleurs ?

Utilisez des casseroles a fond plat et de diametre adapte : bruleur rapide 22-26 cm, semi-rapide 14-22 cm, auxiliaire 12-18 cm. Evitez les fonds concaves ou convexes et couvrez les recipients pour economiser le gaz.

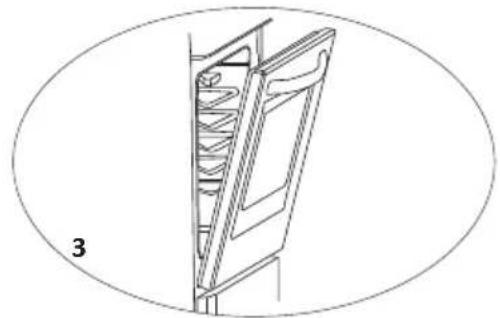

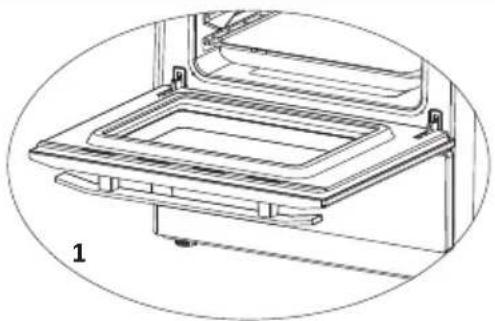

Comment demonter la porte du four pour nettoyage ?

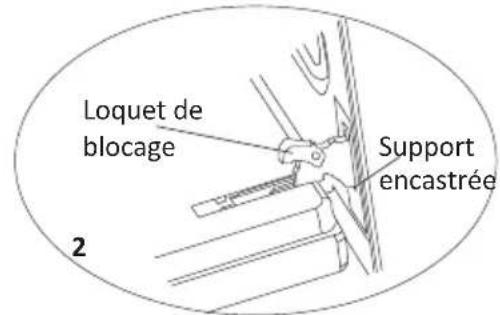

Ouvrez completement la porte, soulevez les loquets de blocage en position finale, fermez la porte presque entierement puis tirez-la vers vous. Pour remonter, assurez-vous que les supports de charniere sont bien en place et rabaissez les loquets.

Comment convertir la cuisiniere du gaz naturel au GPL ?

Faites appel a un technicien qualifie. Il doit changer les injecteurs des bruleurs (voir tableau des caracteristiques) et reguler la flamme minimale. Serrer la vis de derivation a fond lors du passage de GN a GPL. Verifier l'etancheite apres intervention.

MODE D'EMPLOI VAL60MMCVT VALBERG

Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisinière a subi des tests de qualité.

Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisinière.

Avant de commencer à utiliser votre nouvelle cuisinière, nous vous suggérons de lire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre cuisinière. Cette cuisinière doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre cuisinière vous-même.

Déclaration de conformité CE

Cette cuisinière est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chauffage d'une pièce par exemple) est considérée comme inappropriée et dangereuse.

Cette cuisinière a été conçue, construite et commercialisée conformément aux :

• Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz » ;
• Consignes de sécurité de la directive 2006/95/CE portant sur la « basse tension » ;
• Consignes de sécurité de la directive 2004/108/CE portant sur l'« EMC » ;
• Consignes relatives à la directive 93/68/CE.

TABLE DES MATIÈRES

1. CARACTÉRISTIQUES TECHNIQUES

2. CONSIGNES DE SÉCURITÉ

Consignes générales

Consignes d'installation

Pendant l'utilisation

Pendant le nettoyage et l'entretien

Sécurité des enfants

3. INSTALLATION

3.1 Environnement d'installation de votre cuisinière 3.2 Installation de votre cuisinière 3.3 Réglage des pieds 3.4 Raccordement au gaz 3.5 Branchement électrique et sécurité 3.6 Changement de gaz

4. UTILISATION

4.1 Utilisation de la cuisinière

4.1.1 Utilisation des brûleurs du plan de cuisson 4.1.2 Utilisation des plaques chauffantes 4.1.3 Utilisation du four 4.1.4 Utilisation de la minuterie mécanique

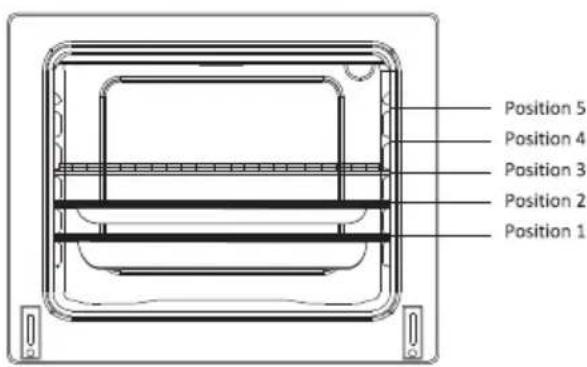

4.2 Accessoires du four

5. NETTOYAGE ET ENTRETIEN

5.1 Nettoyage 5.2 Entretien

6. SERVICE APRÈS-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après-vente 6.2 Informations relatives au transport

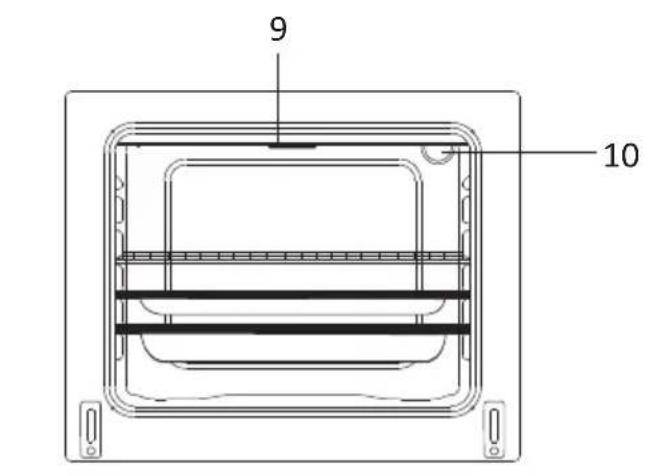

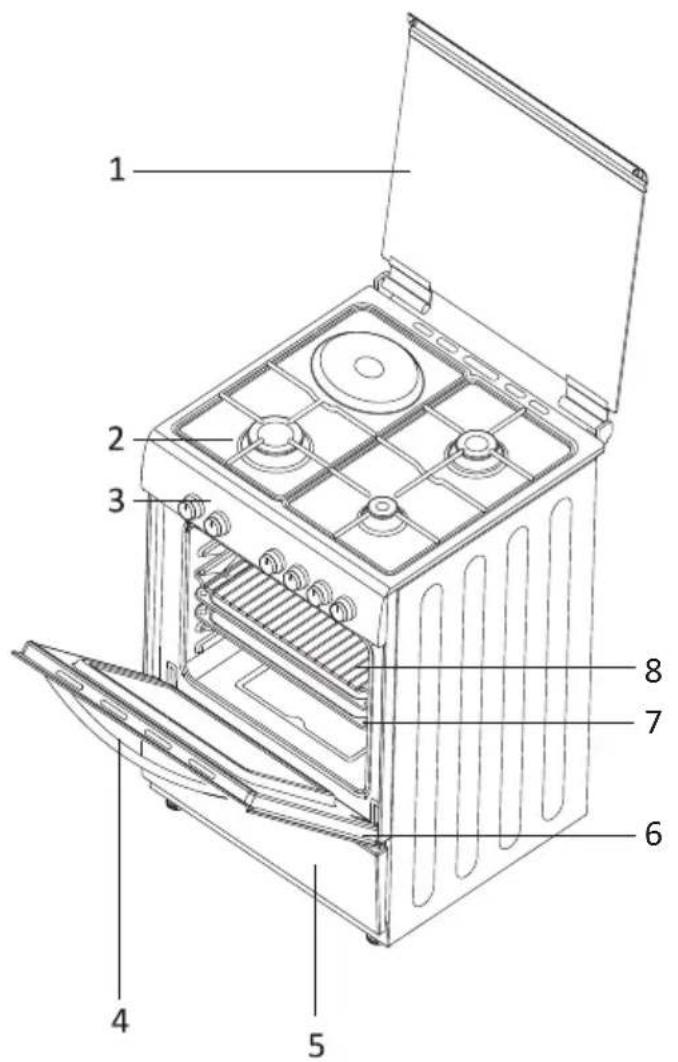

1- Couvercle 2- Plan de cuisson 3- Bandeau de commande 4- Poignée de la porte du four 5- Façade sous-four ou tiroir 6- Porte du four 7- Lèche-frite 8- Grille 9- Gril 10- Lampe du four 11- Brûleur semi-rapide 12- Brûleur rapide 13- Brûleur auxiliaire 14- Grille support casserole 15- Plaque électrique

MODELE	PROFON-DEUR (cm)	LARGEUR (cm)	HAUTEUR (cm)
VAL60MMCVT	60	60	85

2. CONSIGNES DE SÉCURITÉ

LISEZ ATTENTIVEMENT ET ENTIÈREMENT CETTE NOTICE AVANT D'UTILISER VOTRE CUISINIÈRE, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NÉCESSAIRE.

Consignes générales

Des mesures doivent être prises pour empêcher le glissement des appareils de la base.

• Les avertissements qui suivent visent à garantir votre sécurité. Lisez attentivement la notice avant d'utiliser votre cuisinière.
• Cette cuisinière a été conçue pour un usage domestique, excluant l'usage professionnel.
• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux, et autres environnements professionnels ;
• des fermes ;
• L'utilisation par les clients d'hôtels, motels et autres environnements à caractère résidentiel ;
• des environnements du type chambres d'hôtes.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• La fabrication de votre cuisinière obéit aux standards et à la réglementation applicables dans votre pays et sur le plan international.
• Les réparations doivent être effectuées uniquement par des techniciens agréés. Les travaux d'installation et de réparation réalisés sans suivre ces instructions peuvent représenter un réel danger pour l'utilisateur.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne jamais rien poser sur la porte du four ou le tiroir quand ils sont ouverts, car vous risquez de déséquilibrer la cuisinière ou de casser certaines parties.
• En cas d'utilisation d'appareils électriques à proximité du plan de cuisson, faites attention que le câble d'alimentation de ces appareils ne soit pas en contact avec la surface chaude du plan de cuisson.
• Ne soulevez ou ne déplacez jamais la cuisinière en tirant sur la poignée de sa porte.

2. CONSIGNES DE SÉCURITÉ

• Il est interdit et dangereux d'altérer ou de modifier les spécifications de la cuisinière de quelque façon que ce soit.
• Ne pas faire sécher des torchons, éponges, ou autres objets similaires sur la cuisinière ou sur ses poignées.

Consignes d'installation

• La cuisinière doit être installée et mise en marche par un technicien compétent. Le fabricant ne pourra pas être tenu responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non agréé.
• Après avoir déballé la cuisinière, vérifiez soigneusement si celle-ci n'a pas été endommagée pendant le transport. En cas de dommage, ne l'utilisez pas et contactez immédiatement votre revendeur. Étant donné que les matériaux d'emballage (polystyrène, nylon, agrafes, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage).
• Protégez votre cuisinière contre les effets atmosphériques. Ne l'exposez pas aux effets tels que le soleil, la pluie, la neige, la poussière, etc.

Pour l'installateur :

• Avant de brancher la cuisinière au réseau électrique, vérifiez que la tension électrique de votre domicile correspond à celle indiquée sur la plaque signalétique de la cuisinière. La cuisinière ne doit jamais être branchée sur une minuterie extérieure, une prise multiple ou un système de commande à distance séparé.
• Avant de brancher la cuisinière au réseau gaz, vérifiez si les conditions de distribution locales (nature et pression du gaz) et les réglages de la cuisinière sont compatibles. Les conditions d'ajustement au gaz de cette cuisinière figurent sur la plaque signalétique.
• Cette cuisinière n'est pas reliée à un dispositif d'évacuation des produits de combustion. Elle sera installée et raccordée conformément aux règlements d'installation en vigueur. Une attention particulière doit être accordée aux exigences requises en matière de ventilation.
• ATTENTION : L'utilisation d'une cuisinière à gaz entraîne l'apparition de chaleur, d'humidité et de produits de combustion dans la pièce où l'appareil est installé. Assurez-vous que la cuisine est correctement ventilée lorsque l'appareil est en cours d'utilisation. Laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique).
• ATTENTION : L'appareil a été fabriqué uniquement pour la cuisson. En conséquence, il ne doit pas être utilisé à d'autres fins, par exemple pour le chauffage de pièces.
• ATTENTION : L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation si elle existe.

Pendant l'utilisation

• Lors de la première utilisation du four, une certaine odeur se produit, émanant des matériaux d'isolation et des éléments qui chauffent. Pour cette raison, avant d'utiliser votre four, mettez-le à la température maximale pendant 45 minutes. Vous devrez aérer correctement l'endroit où la cuisinière est utilisée.
• Pendant l'utilisation, la cuisinière devient très chaude. Les surfaces extérieures chauffent, ainsi que les surfaces intérieures du four et les éléments chauffants. À l'ouverture de la porte du four, mettez-vous en retrait, car il faut faire attention à la vapeur très chaude qui sort du four. Prenez garde aux risques de brûlures pendant et après l'utilisation de votre cuisinière.
• Même lorsque la cuisinière est arrêtée, ses parties gardent pendant un certain temps leur température élevée. Ne touchez pas les surfaces chaudes et empêchez les enfants d'approcher de la cuisinière. Il est recommandé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.
• Faites attention à ce que les poignées des casseroles soient disposées vers l'intérieur du plan de cuisson, afin de prévenir les chutes éventuelles.
• Il est important de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec cette cuisinière. Assurez-vous qu'ils ne touchent pas les commandes.
• Ne laissez pas de matière inflammable près de la cuisinière lorsqu'elle fonctionne.
• Ne laissez pas la cuisinière sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu. Ne versez jamais d'eau sur des flammes provenant d'huile en feu, mais couvrez la casserole ou la poêle avec un couvercle afin d'étouffer la flamme, puis éteignez la cuisinière. Si vous avez une hotte, ne la mettez jamais en route sans surveillance quand vous faites chauffer de l'huile.
• Veuillez toujours utiliser des gants pour enlever et replacer les aliments dans le four.
• Ne laissez pas la cuisinière sans surveillance lors de la cuisson d'huiles liquides ou solides. Des conditions de chaleur extrême peuvent dans ces conditions donner lieu à un incendie. Ne versez jamais d'eau sur des flammes générées par de l'huile. Couvrez la casserole ou la poêle avec son couvercle afin d'étouffer la flamme, puis éteignez la cuisinière.
• Pendant l'utilisation du brûleur gril, laissez la porte du four ouverte et n'oubliez pas d'utiliser la tôle de protection du bandeau et des manettes fournie avec la cuisinière. N'utilisez jamais le brûleur du gril avec la porte du four fermée.
• Si vous n'avez pas l'intention d'utiliser la cuisinière pendant une longue période, nous vous conseillons de la débrancher électriquement. Veillez aussi à fermer en même temps le robinet de gaz.
• Vérifiez que les boutons de commande de la cuisinière soient toujours sur la position "0" (arrêt) lorsque la cuisinière n'est pas utilisée.
• ATTENTION : Avant de fermer le couvercle, fermez tous les brûleurs et laissez la surface du plan de cuisson refroidir.
• Tout liquide renversé doit être enlevé du couvercle avant son ouverture.
• Cette notice a été conçue pour plusieurs modèles. Votre cuisinière n'est peut-être pas équipée de toutes les caractéristiques décrites dans cette notice.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de la cuisinière avant le nettoyage ou l'entretien, en la débranchant, ou en éteignant l'interrupteur principal.
• AVERTISSEMENT : Veillez à ce que la cuisinière soit débranchée avant de procéder au remplacement de la lampe afin d'éviter un éventuel choc électrique.
• Évitez d'utiliser des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs contenant des objets métalliques pointus pour éviter d'endommager les surfaces.
• Ne retirez pas les boutons de commande pour nettoyer le bandeau. N'utilisez jamais de nettoyeur vapeur pour nettoyer la cuisinière (intérieur ou extérieur).
• Toutes les mesures de sécurité possibles ont été prises afin d'assurer votre sécurité. Étant donné que la vitre peut se briser, nous vous conseillons de faire attention pendant son nettoyage afin de ne pas la rayer. Évitez de cogner ou de frapper sur la vitre avec les accessoires.

Sécurité des enfants

• AVERTISSEMENT : Les parties accessibles peuvent s'avérer chaudes pendant le fonctionnement de la cuisinière. Tenir les petits enfants hors de portée. Les enfants ne doivent pas s'approcher de la cuisinière pendant son fonctionnement.
• Quand la porte du four est ouverte, ne laissez pas les enfants grimper sur la porte ou s'asseoir sur la porte. Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec la cuisinière.
• Lors de son utilisation, l'appareil devient chaud. Faites attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

POUR L'EFFICACITÉ ET LA SÉCURITÉ DE LA CUISINIÈRE, NOUS VOUS RECOMMANDONS D'UTILISER LES PIÈCES DE RECHANGE D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE TECHNIQUE AUTORISÉ.

3. INSTALLATION

Cette cuisinière moderne, fonctionnelle et pratique, fabriquée avec les meilleures pièces et matériaux, saura répondre à vos besoins sous tous les aspects. Avant d'utiliser votre cuisinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommandations suivantes pour éviter tout problème ou toute situation dangereuse. Elles doivent aussi être lues par le technicien qui doit installer la cuisinière.

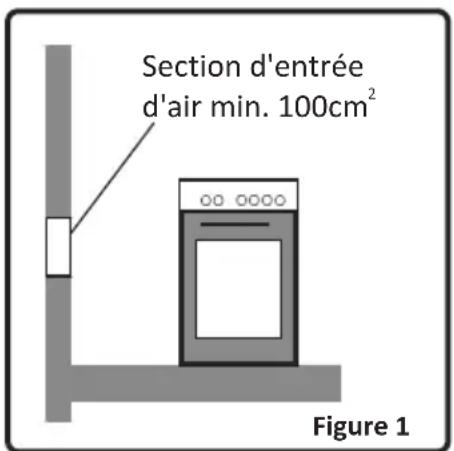

3.1 Environnement d'installation de votre cuisinière

• Notre cuisinière doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient évacués conformément à la réglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entrer par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous).
• Pendant son fonctionnement, cette cuisinière nécessite 2 m³/h d'air par kW.

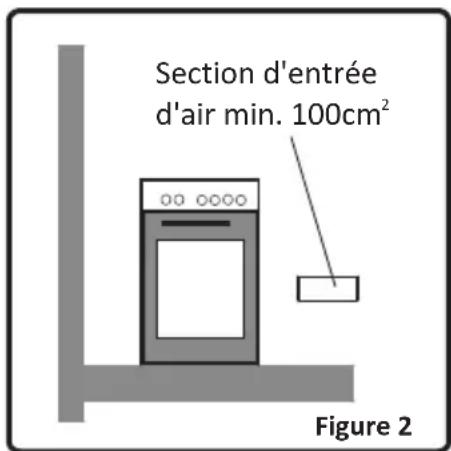

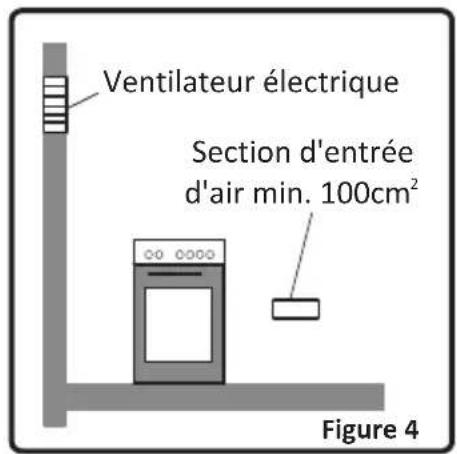

• Le flux d'air doit entrer par le bas (mini 100 cm²) et sortir par le haut (mini 100 cm²). Ces ventilations doivent donc avoir une surface minimum de 100 cm², efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées près de l'arrière de la cuisinière (pour l'arrivée d'air, fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cuisson (pour l'évacuation), c'est-à-dire à 1,80 m au moins au-dessus du sol. S'il est impossible d'ouvrir ces ventilations vers l'extérieur, à l'endroit où la cuisinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une chambre à coucher, ni d'un endroit dangereux.

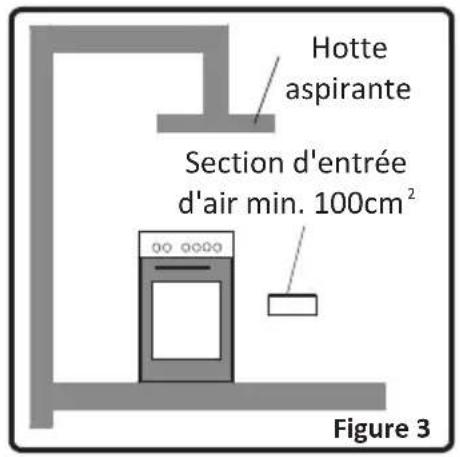

Évacuation des gaz brûlés

Il est conseillé d'installer, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig. 4) pour évacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électrique doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heure, son propre volume d'air par heure.

3.2 Installation de votre cuisinière

• La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière (voir fig. 5).
• Si les meubles de cuisine sont plus hauts que la cuisinière, laissez un espace d'au moins 10 cm entre les côtés de la cuisinière et les meubles.

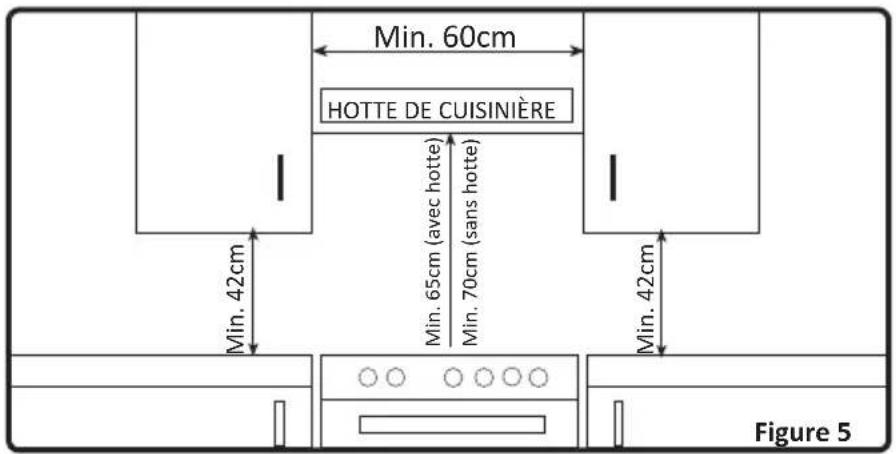

• La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) est indiquée à la fig. 5. La hotte d'évacuation doit être située à au moins 65 cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70 cm.
• Laissez un espace libre de 2 cm entre l'arrière de la cuisinière et le mur, et entre les côtés et les meubles adjacents. Veillez à ne pas placer la cuisinière près d'un réfrigérateur, à ce qu'il n'y ait pas de matières inflammables comme les rideaux, les chiffons, etc. qui pourraient prendre feu rapidement.
• Les meubles adjacents doivent être fabriqués avec un matériau résistant à une température atteignant 100 °C.

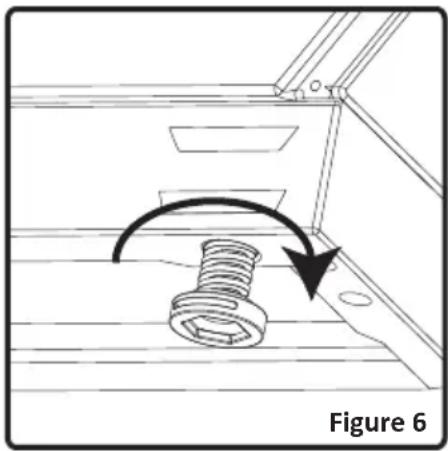

3.3 Réglage des pieds

Votre cuisinière possède 4 pieds réglables. Après l'avoir positionnée à la place prévue, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds réglables en les vissant ou dévissant (fig. 6). La cuisinière doit absolument être positionnée à l'horizontale.

Le réglage peut se faire sur une hauteur maximum de 30 mm. Vous pouvez enlever le tiroir de la cuisinière pour régler la hauteur des pieds.

Quand les pieds sont correctement réglés, vous ne devez pas bouger la cuisinière en la tirant, mais en la soulevant (attention de ne pas la soulever par la poignée de la porte du four).

3.4 Raccordement au gaz

Branchement gaz et vérification des fuites

Le branchement gaz de la cuisinière doit également être effectué selon les normes en vigueur par un technicien qualifié (selon l'article 10 de l'arrêté du 02-08-1977 et les règles de l'art D.T.U 63). Il impose à l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel avec un détendeur déclencheur conforme à la norme NF D 36.303. Ce robinet de

commande permet de couper l'alimentation en gaz lorsque la cuisinière n'est pas utilisée.

Vérifiez tout d'abord quel est le type de gaz installé sur la cuisinière. Cette information est indiquée par une étiquette collée à l'arrière de la cuisinière. Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommandons de contacter le service après-vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane (G30) - propane (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane.

L'installation peut être faite soit avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, soit avec un tuyau spécifique TFEM avec raccords montés.

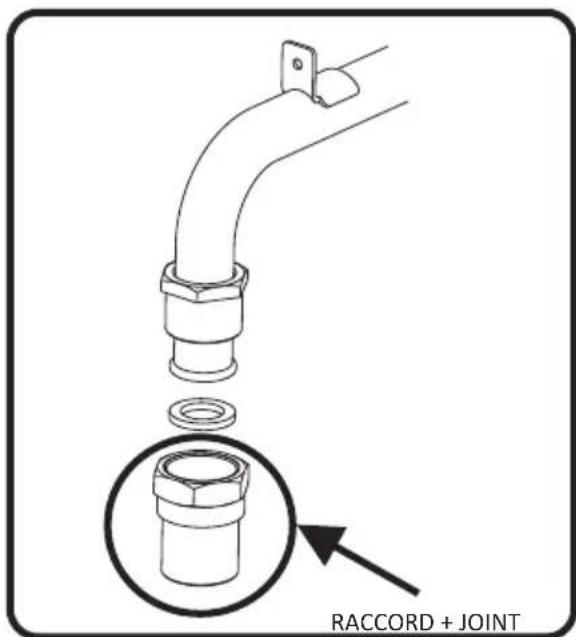

Si vous souhaitez utiliser un tuyau de raccordement TFEM :

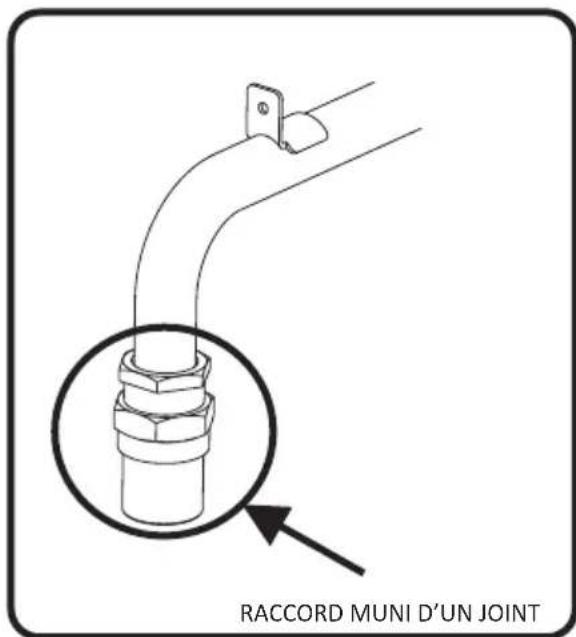

• Utilisez le raccord fourni avec les pièces de rechange GN.
• Assurez-vous que le tuyau que vous utilisez est conforme à la norme NF D 36112 ou NF D 36125.
• Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

Si vous montez un tuyau butane/propane avec collier, l'embout gaz butane avec le joint sera installé sur la cuisinière, le tuyau sera enfoncé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faites de même côté détendeur (voir fig. 7).

La longueur maximale autorisée est 1,5 m. Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et de le changer avant cette date pour assurer la sécurité.

3. INSTALLATION

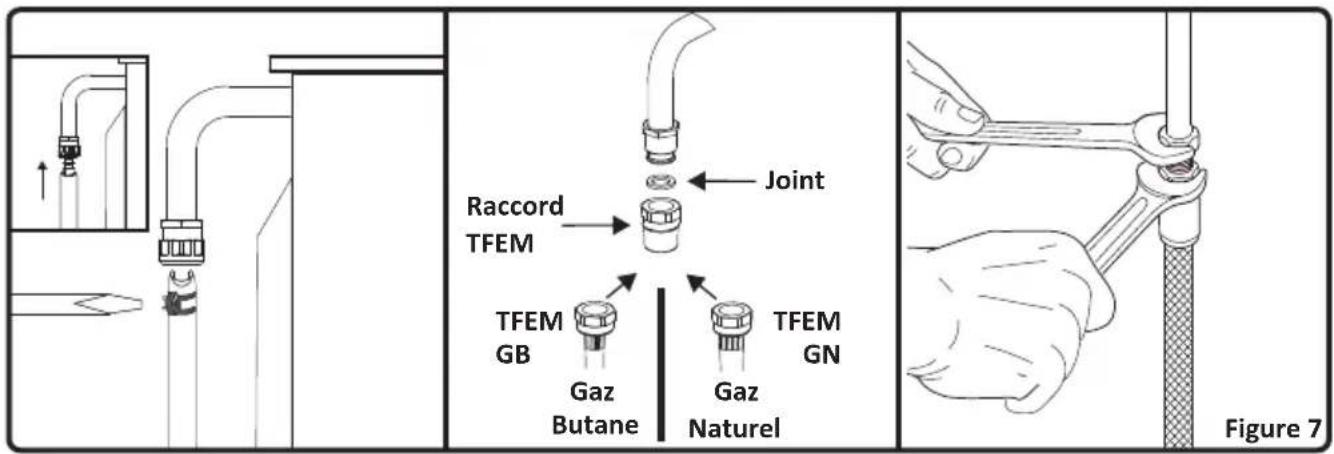

Si vous montez un tuyau TFEM, l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM côté cuisinière, et côté bouteille (serrer correctement à l'aide de 2 clés comme indiqué sur le schéma ci-dessus).

Branchement gaz naturel (G20/G25)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100 / 36103 / 36121 et brancher la cuisinière selon les normes en vigueur.

Points à respecter lors de la connexion du tuyau d'alimentation gaz :

• Aucune partie du tuyau ne doit entrer en contact avec une surface dont la chaleur est supérieure à 90°C (la distance minimale entre le tuyau et les parties chaudes doit être de 20 mm). La longueur du tuyau ne doit pas dépasser 1,5 m.
• Le tuyau ne doit pas être coupé, serré ou plié. Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas être défectueux.
• Le tuyau doit être contrôlé intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication. Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôlée avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaître. Si des bulles apparaissent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Les colliers de serrage du tuyau gaz butane ne doivent pas être rouillés. La date de validité du tuyau doit être contrôlée régulièrement.
• Le branchement gaz se trouve à l'arrière droit de l'appareil (appareil vu de devant) et il est prévu pour une alimentation en gaz côté droit. Si votre alimentation gaz se situe côté gauche, il est impératif de mettre un kit de série homologué qui est disponible auprès du service après-vente.

ATTENTION : Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.

3. INSTALLATION

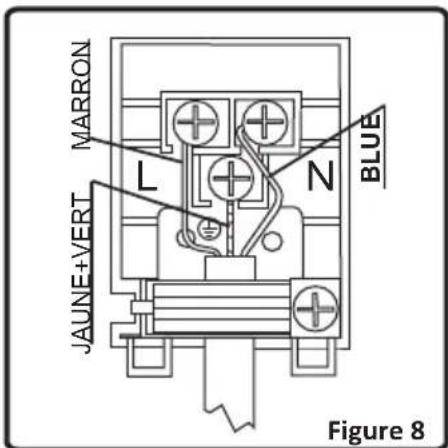

3.5 Branchement électrique et sécurité

Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la cuisinière.

Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur.

• Le branchement de l'appareil doit être effectué par une personne autorisée. Vous devez utiliser un câble d'alimentation du type H05V7. La cuisinière est donc prévue pour être raccordée par un branchement permanent au réseau électrique.
• Le branchement doit être fait sur une prise avec terre. S'il n'existe pas de prise avec terre conforme à la réglementation, contacter un installateur qualifié.
• Le câble d'alimentation doit être correct et doit être correctement isolé durant le branchement. Si le câble est endommagé, contactez le service après-vente, car il ne doit être changé que par un service après-vente.
• La prise d'alimentation doit être située à proximité de la cuisinière. Ne pas utiliser de rallonge. Veillez à ce que le câble d'alimentation ne touche pas les surfaces chaudes de la cuisinière ainsi que l'arrière de la cuisinière, ce qui pourrait endommager le câble ou la cuisinière, ou entraîner un court-circuit.
• Un mauvais branchement électrique risque d'endommager votre cuisinière. Un tel dommage n'est pas couvert par la garantie.
• La cuisinière est destinée pour un branchement électrique en 220-240 Volts et 400V 3N. Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.
• Prévoyez l'installation d'un disjoncteur bipolaire ayant une distance minimum de 3 mm entre les contacts, et supportant 32A, à retardement.
• Le fabricant décline toute responsabilité en cas de dommages et pertes entraînées par le non-respect de ces instructions de sécurité.

3. INSTALLATION

3.6 Changement de gaz

ATTENTION : Les procédures suivantes doivent être réalisées par un technicien qualifié.

Votre cuisinière a été conçue pour fonctionner soit avec du gaz de pétrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs gaz peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la longueur de flamme minimale de chaque brûleur. Les étapes ci-après doivent être impérativement effectuées :

Procédure changement des injecteurs :

Brûleurs du plan de cuisson :

• Coupez l'alimentation en gaz principal et débranchez la prise électrique.

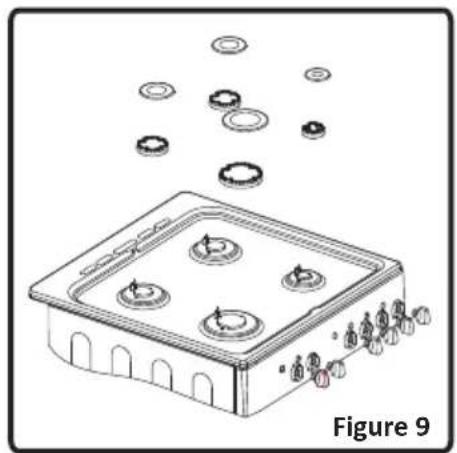

• Retirez le chapeau de brûleur et le brûleur supérieur (Figure 9).

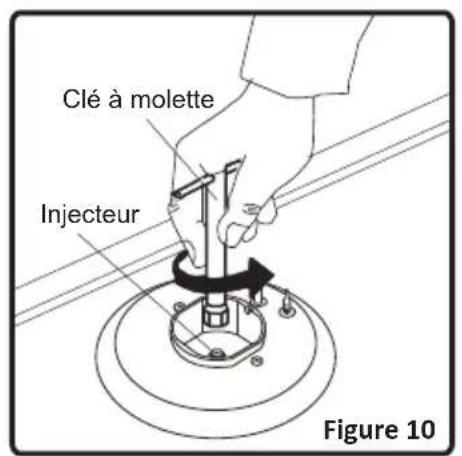

• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 10).
• Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon le tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abîmer le filet du support et le support sera à changer (et cela ne sera pas couvert par la garantie).

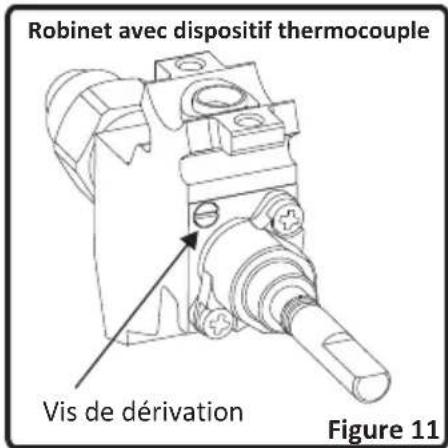

Réglage de la flamme position minimale sur le robinet

La longueur de la flamme à la position minimale peut se régler à l'aide d'une vis plate située au niveau du robinet. Pour les robinets avec thermocouple, la vis se trouve sur le côté de la tige du robinet (Figure 11). Pour un réglage plus facile de la flamme position minimale, il est conseillé d'enlever le panneau de commande pour les cuisinières équipées de thermocouple et de micro rupteur (allumage automatique), pendant le réglage.

Pour déterminer la position minimale, allumez les brûleurs un par un et mettez-les à la position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation d'environ 90°. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le réglage est correct. Pour contrôle,

3. INSTALLATION

assurez-vous que la flamme ne s'éteigne pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum.

Changement du tuyau d'alimentation en gaz:

Il faut vérifier régulièrement la date de péremption du tuyau gaz de votre cuisinière. Quand la limite de validité est atteinte, il est nécessaire de changer le tuyau.

Ces tuyaux sont disponibles dans le commerce et doivent être conformes aux normes actuelles. Après avoir changé le tuyau, il faudra vérifier qu'il n'y ait pas de fuite en vous référant aux informations du paragraphe ci-dessus : Branchement gaz et vérification des fuites

4. UTILISATION

4.1 Utilisation de la cuisinière

4.1.1 Utilisation des brûleurs du plan de cuisson

Allumage des brûleurs

Les symboles des manettes sur le bandeau indiquent la position du brûleur.

- Allumage manuel des brûleurs gaz

Si votre cuisinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous :

Pour les brûleurs du plan de cuisson avec thermocouple : Les plans de cuisson équipés de sécurités avec thermocouple assurent la sécurité lorsque la flamme s'éteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à obtenir des flammes stables. Si les flammes restent instables après que vous ayez relâché le bouton, reprenez la procédure. Si la flamme s'éteint, le système thermocouple fermera l'arrivée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.

- Allumage électrique

Allumage à l'aide de l'allumage automatique : Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concerné dans le sens antihoraire jusqu'à ce qu'elle soit à la position maximale (sens horaire pour le brûleur du grill). Maintenez la manette enfoncée pour que l'allumage génère des étincelles. Le micro-rupteur qui se trouve derrière la manette produit automatiquement des étincelles au niveau de la bougie d'allumage du brûleur. Continuez à appuyer sur le bouton jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Explication du dispositif de sécurité thermocouple : un composant thermique détecte la flamme du brûleur et maintient ouvert le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet.

Utilisation

Position Arrêt

Position MAXI

Position MINI

Intermédiaire Figure 12

Les manettes de robinet du plan de cuisson ont 3 positions : Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). Après avoir allumé le brûleur à la position « Maxi » (comme expliqué ci-dessus), vous avez la possibilité de régler la longueur de la flamme entre les positions « Maxi » et « Mini ». Évitez de mettre la manette entre les positions « Maxi » et « Arrêt ».

Après l'allumage, procédez à une vérification visuelle des flammes. Si vous observez une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifiez si les chapeaux couronnés sont bien positionnés (fig. 13).

Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flammes s'échappent accidentellement du brûleur, fermez les robinets, aérez la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.

Pour arrêter la cuisson, tournez la manette du brûleur dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).

Votre plan de cuisson est équipé de brûleurs de diamètres différents. Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement planes. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergie. Utilisez des casseroles de taille correspondante à la flamme ; si vous utilisez des récipients aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommandons de toujours couvrir votre récipient de cuisson.

Brûleur rapide : 22-26 cm

Brûleur semi-rapide : 14-22 cm

Brûleur auxiliaire : 12-18 cm

Lorsque vous n'utilisez pas votre cuisinière pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.

AVERTISSEMENT :

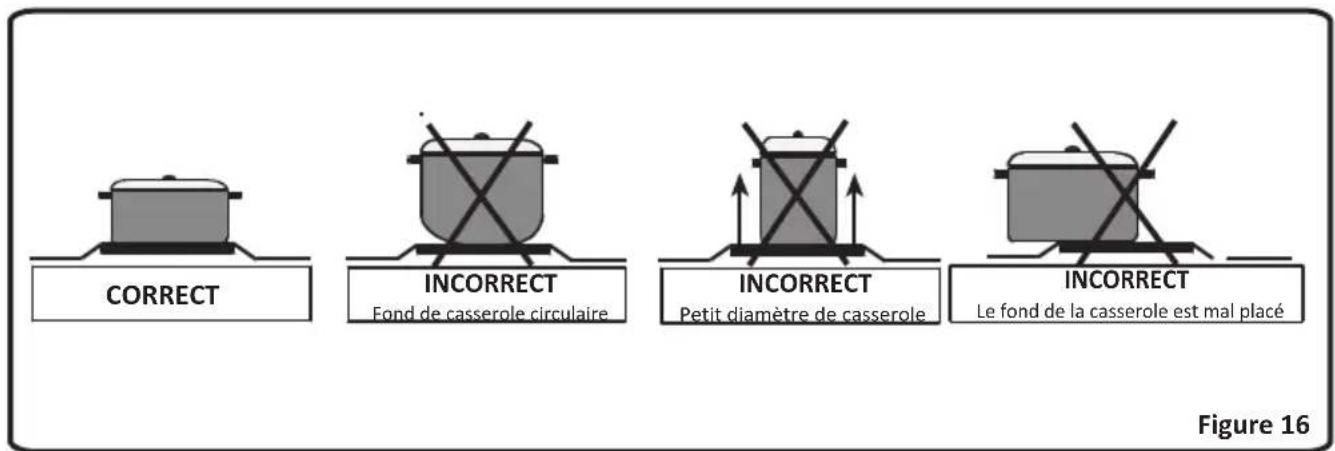

Utilisez uniquement des casseroles à fond plat et assez épais. Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs. - La température des parties exposées à la flamme peut être très élevée lors de l'utilisation. C'est pourquoi il est impératif de tenir les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson. - Après utilisation, la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objets dessus. - Évitez de mettre couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson car ils deviendront chauds et pourraient entraîner des brûlures graves.

4.1.2. Utilisation des plaques chauffantes

Il y a 2 types de plaques chauffantes :

• Les plaques chauffantes standard
• Les plaques chauffantes rapides (remarquables par un point rouge sur la surface de la plaque chauffante)

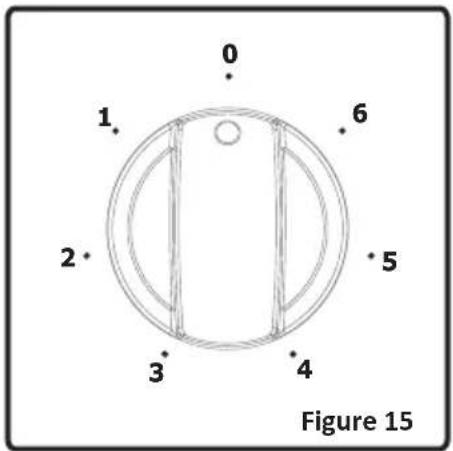

Ces plaques chauffantes sont contrôlées par un bouton à 6 positions.

En faisant passer le bouton de contrôle à l'une de ces positions, les plaques chauffantes peuvent fonctionner. Sous chaque bouton, vous verrez un petit diagramme qui indique la plaque chauffante correspondante. Un voyant lumineux situé sur le panneau de contrôle indique si l'une des plaques chauffantes est allumée.

Plaques chauffantes - Fonctions

0 Position arrêt

1 Faire fondre du beurre ou autre et faireCHAuffer de petites quantités de liquides

2 Fairechauffer de plusgrandesquantitésde liquides. Faire descrèmeset dessauces.

3 Dégivrerdesdenréesà cuire

4 Préparer desviandeset despoissonsdélicats

5 Rôtirde la viandeet dessteaks

6 Bouillir de grandesquantitésde liquides pourfriture.

ATTENTION :

Lorsque la plaque chauffante est utilisée pour la première fois, ou si elle n'a pas été utilisée pendant une période de temps prolongée, vous devez éliminer toute humidité accumulée autour des composants électriques de la plaque en allumant la plaque chauffante au minimum pendant près de 20 minutes.

Utilisez uniquement des casseroles à fond plat et suffisamment épais. Ne jamais utiliser de casseroles de diamètre plus petit que celui de la plaque chauffante.

4. UTILISATION

• Veillez à ce que la base de la casserole soit sèche avant de la placer sur la plaque chauffante. Lorsque la plaque chauffante est allumée, il est important de veiller à ce que la casserole soit correctement centrée sur la plaque chauffante.
• Ne pas utiliser de récipients de cuisine qui débordent de la table de travail et qui peuvent surchauffer les manettes de commande.

• Ne jamais utiliser la table de cuisson sans récipients posés sur les plaques chauffantes.
• La température des parties exposées peut être élevée lorsque l'appareil est utilisé. C'est pourquoi il est impératif de tenir les enfants et les animaux hors de portée de la plaque chauffante pendant et après l'utilisation.
• Si vous découvrez une fissure sur la plaque chauffante, éteignez-la immédiatement et faites-la remplacer.
• Pour une durée de vie prolongée de votre plaque chauffante, celle-ci doit être soigneusement nettoyée avec des produits de nettoyage appropriés. Pour éviter la rouille tout en conservant leur état neuf, il est conseillé de frotter légèrement les plaques chauffantes avec un morceau de tissu imbibé d'un peu d'huile. Ne pas nettoyer avec des nettoyeurs à vapeur.
• Après utilisation, les plaques chauffantes restent très chaudes pendant une longue durée. Ne pas les toucher et ne pas placer d'objets dessus.

4.1.3 Utilisation du four

Manette de contrôle de la fonction du four :

Cette manette sert à sélectionner une fonction du four (explication dans la partie suivante). Positionner la manette de sélection sur la fonction choisie et ensuite sélectionnez la température pour mettre en marche le four.

Manette thermostat du four :

Cette manette sert à sélectionner une température (après avoir sélectionné une fonction du four). Quand vous sélectionnez une température, le voyant du four s'allume. Quand la température à l'intérieur du four a atteint la valeur que vous avez sélectionnée, le thermostat arrête les résistances et le voyant du four s'éteindra. Quand la température descend en dessous de la valeur sélectionnée, le thermostat met en fonction les résistances et la lumière du thermostat s'allume de nouveau.

Fonctions du four

• Les fonctions de votre four peuvent différer selon le modèle.

Lampe du four

Seul le voyant de la lampe du four sera allumé et le restera pendant toutes les fonctions de cuisson.

Fonction de décongélation

Les voyants d'avertissement du four seront allumés et le ventilateur commencera à fonctionner.

Pour utiliser la fonction de décongélation, sortez vos aliments congelés et placez-les dans le four sur une grille installée dans le troisième niveau à partir du bas. Il est recommandé de placer une plaque de cuisson sous l'aliment à décongeler afin de recueillir l'eau produite par la fonte de la glace. Cette fonction ne permet ni de préparer ni de cuire les aliments, uniquement de les décongeler.

Fonction de cuisson statique

Le thermostat et les voyants d'avertissement du four seront allumés, et les éléments chauffants inférieur et supérieur commenceront à fonctionner.

La fonction de cuisson statique émet de la chaleur, ce qui assure une cuisson uniforme des aliments sur les niveaux inférieur et supérieur. Cette fonction est idéale pour la cuisson de pâtes, de gâteaux, de gratins, de lasagnes et de pizzas. Il est recommandé de préchauffer le four pendant 10 minutes et de cuire sur une seule grille à la fois lors de l'utilisation de cette fonction.

Fonction de ventilation

Le thermostat et les voyants d'avertissement du four seront allumés, le ventilateur et les éléments chauffants supérieur et inférieur commenceront à fonctionner.

Cette fonction est particulièrement adaptée pour obtenir de bons résultats lors de la cuisson de pâtes. La cuisson se fait grâce aux éléments chauffants inférieur et supérieur situés à l'intérieur du four, et grâce au ventilateur qui assure la circulation de l'air, ce qui donne un léger effet grillé aux aliments. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Fonction turbo

Le thermostat et les voyants d'avertissement du four seront allumés, et l'élément chauffant supérieur et le ventilateur commenceront à fonctionner.

La fonction turbo disperse la chaleur dans le four. Tous les aliments situés sur les plateaux seront cuits uniformément. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Fonction Gril

Le thermostat et les voyants d'arrêt du four seront allumés, et l'élément de chauffage du gril commencera à fonctionner.

La fonction est utilisée pour griller et rôtir les aliments. Utiliser les étagères supérieures du four. Brosser légèrement la grille métallique avec de l'huile pour empêcher aux aliments de coller et mettez les aliments au centre de la grille. Mettez toujours une plaque en dessous pour recueillir des gouttes d'huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : Quand vous grillez des aliments, la porte du four doit être fermée et la température du four réglée sur 190 °C.

Fonction de grill rapide

Le thermostat et les voyants d'arrêt du four seront allumés, le gril et les éléments de chauffage supérieurs commenceront à fonctionner.

La fonction est utilisée pour griller rapidement et pour couvrir une surface plus importante (grillage de viande par exemple). Utiliser les étagères supérieures du four. Brosser légèrement la grille métallique avec de l'huile pour empêcher aux aliments de coller et mettez les aliments au centre de la grille. Mettez toujours une plaque en dessous pour recueillir des gouttes d'huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : Quand vous grillez des aliments, la porte du four doit être fermée et la température du four réglée sur 190 °C.

Fonction Pizza

Le thermostat et les voyants d'arrêt du four seront allumés, le joint torque et les éléments de chauffage supérieur et le ventilateur commenceront à fonctionner.

Le ventilateur et la fonction de chauffage inférieur sont indiqués pour cuire uniformément des aliments comme la pizza en un laps de temps.

Alors que le ventilateur disperse la chaleur du four, l'objet de chauffage inférieur assure la cuisson de la pâte alimentaire.

Fonction du double gril et du ventilateur

Le thermostat du four et les voyants d'arrêt seront allumés ; le gril, le ventilateur, ainsi que les éléments de chauffage supérieurs commenceront à fonctionner.

Cette fonction est utilisée pour griller rapidement les aliments plus épais et pour couvrir une surface plus importante. Les éléments chauffants supérieurs et le grill sont activés avec le ventilateur pour assurer une cuisson uniforme.

Utilisez les étagères supérieures du four. Brossez légèrement la grille métallique avec de l'huile pour empêcher les aliments de coller et placez les aliments au centre de la grille. Placez toujours une plaque en dessous pour recueillir les gouttes d'huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : pendant la cuisson au gril, la porte du four doit être fermée et la température du four réglée sur 190 °C.

4.1.4. Utilisation de la minuterie mécanique

Fonctionnement manuel

Lorsque vous placez le bouton de la minuterie sur la position M comme indiqué sur la figure, vous pouvez utiliser le four. Quand la minuterie est sur la position 0, le four ne fonctionnera pas.

Fonctionnement avec réglage du temps

Placez le bouton sur une valeur entre 0 et 100 minutes, comme indiqué sur la figure. Le four s'arrête quand le temps réglé est écoulé et la minuterie émet un signal sonore.

4.2 Accessoires du four

• Si vous utilisez un petit plat, placez-le au milieu de la grille afin qu'il soit correctement positionné.
• Si les aliments à cuire ne couvrent pas entièrement le plateau du four, si les aliments sont sortis du congélateur ou si le plateau est utilisé pour récupérer le jus des aliments pendant une grillade, une déformation peut apparaître sur le plateau en raison des températures élevées de cuisson ou de grillade. Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultant de l'effet de la chaleur.
• Ne placez pas un ustensile de cuisson en verre dans un environnement froid immédiatement après la cuisson. Ne le posez pas non plus sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse progressivement en le plaçant sur un dessous de plat ou un torchon, sinon il pourrait se briser.
• Si vous faites une grillade au four, nous vous conseillons d'utiliser la grille fournie avec le plateau pour ce produit (si votre four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueillir l'huile. Versez également de l'eau dans ce plateau pour un nettoyage facile et éviter les fumées.
• Comme il a été précisé dans le paragraphe précédent, n'utilisez jamais le brûleur du gril sans sa tôle de protection. Si votre four est équipé d'un brûleur de gril à gaz et que vous avez perdu la tôle de protection, ne vous servez pas du gril et commandez-en une au plus vite au service agréé le plus proche.

4. UTILISATION

Moufle du four

Positions sur glissières moulées

Accessoires du four

• Les accessoires de votre four peuvent être différents en fonction du modèle.

Grille

La grille sert pour les grillades et pour supporter différents ustensiles de cuisson. Pour bien positionner la grille dans le four, mettez-la sur n'importe quel support et poussez-la jusqu'au fond.

Plateau moyenne épaisseur

Le plateau moyenne épaisseur sert à cuire les ragouts.

Pour bien positionner ce plateau dans le four, mettez-le sur n'importe quel support et poussez-le jusqu'au fond.

5. NETTOYAGE ET ENTRETIEN

5.1 Nettoyage

Veillez à ce que toutes les manettes des brûleurs et commandes soient éteintes et que la cuisinière soit froide avant d'effectuer le nettoyage du four.

Important : débranchez toujours la prise électrique avant de commencer le nettoyage.

Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser. N'utilisez pas de crèmes caustiques, de poudres nettoyantes abrasives, d'éponges abrasives, de laine d'acier épaisse ou d'outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre four, les parties émaillées peuvent être endommagées.

Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Nettoyage de l'intérieur du four

L'intérieur du four émaillé se nettoie plus facilement lorsque le four est encore un peu chaud. Après chaque utilisation, essuyez le four avec un chiffon doux, préalablement trempé dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage liquide pour effectuer un nettoyage complet. Ne nettoyez surtout pas avec des nettoyants secs, en poudre, ou encore avec un nettoyeur à vapeur.

Nettoyage par catalyse

Le nettoyage par catalyse se fait grâce à un revêtement appliqué sur les parois spécifiques et démontables du four. Les parois catalytiques sont recouvertes d'un émail microporeux qui absorbe et élimine les résidus de graisse pendant les cuissons. En cas d'écoulement de liquide gras, l'action autonettoyante sera insuffisante. Il faudra donc passer une éponge humide sur les taches de gras et ensuite faire fonctionner le four à 250 °C pendant une heure, attendre que le four refroidisse et passer à nouveau l'éponge humide. Par contre, toute la cavité ne sera pas nettoyée, les parties en émail lisse et le verre de la porte devront être nettoyés à l'aide des détergents domestiques.

Pour démonter la porte du four

Pour enlever la porte du four :

Ouvrez la porte du four (1). - Ouvrez le loquet de blocage jusqu'à la position finale (2). Fermez la porte jusqu'à ce qu'elle soit presque entièrement fermée comme indiqué dans le schéma et enlevez la porte en la tirant vers vous.

REMARQUE : Pour remonter la porte, faites le contraire de ce qu'il faut pour l'enlever.

Assurez-vous que les supports encastrés soient bien positionnés sur le support de charnière comme indiqué dans le deuxième schéma.

Le remontage de la porte se fait dans le sens inverse des explications ci-dessus. Assurez-vous que les loquets de blocage sont bien remis en place.

Nettoyage des brûleurs gaz

• Enlevez les grilles émaillées, les chapeaux de brûleurs et les brûleurs supérieurs (Figure 13). Nettoyez-les avec de l'eau savonneuse. Rincez-les et séchez-les avec un chiffon doux (ne les laissez pas mouillés).
• Après le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
• Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle rayera la surface.
• Les surfaces supérieures des grilles émaillées peuvent s'altérer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
• Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.

Parties émaillées :

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou de matériaux nettoyants abrasifs. Ne pas laisser les éléments suivants en contact prolongé avec les parties émaillées : vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'altération irrémédiable de la surface émaillée.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonneuse et une éponge douce, puis être séchées avec un chiffon doux. Ne jamais utiliser de poudres ou de matériaux nettoyants abrasifs. Ne pas laisser les éléments suivants en contact prolongé avec les parties en acier inoxydable : vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'altération irrémédiable de la surface en acier inoxydable.

5.2 Entretien

Changement de l'ampoule

Commencez par débrancher la cuisinière de l'alimentation électrique et vérifiez qu'elle est bien froide. Ouvrez la porte du four, retirez le couvercle en verre de la lampe et ensuite l'ampoule. Placez la nouvelle ampoule, résistante à 300°C (spécifique four 230V, 25 Watts, type E14) à la place de l'ancienne. Remettez le couvercle en verre de la lampe en place. Rebranchez votre cuisinière. Votre cuisinière sera ensuite prête à l'emploi.

L'ampoule a été conçue pour une utilisation précise à l'intérieur des appareils de cuisson domestique et ne saurait par conséquent convenir à l'éclairage domestique.

Autres contrôleurs

Contrôlez la date de validité du tuyau d'arrivée de gaz régulièrement. Si la date arrive à échéance, veuillez le changer au plus vite. En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs et du four (ex : manettes difficiles à tourner), veuillez contacter le service après-vente.

6. SERVICE APRÈS-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après-vente

Si la cuisinière ne fonctionne pas :

• Vérifiez que la cuisinière est bien branchée
• Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise. Pour les modèles équipés d'une minuterie, vérifiez sa position.

Le four ne chauffe pas :

• La chaleur n'a peut-être pas été réglée avec la manette de contrôle du four.

La lampe intérieure du four ne s'allume pas :

• Vérifiez que la cuisinière est bien branchée.
• Vérifiez si l'ampoule est défectueuse. Si tel est le cas, changez-la en suivant les indications préalables.

Cuisson (si la partie inférieure ou supérieure ne cuit pas de manière égale) :

• Contrôlez les emplacements des grilles et plateaux, le temps de cuisson et la température du thermostat préconisés sur cette notice.

Les brûleurs du plan de cuisson ne fonctionnent pas correctement :

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevée. Pour les cuisinières qui fonctionnent avec des bouteilles GPL (butane ou propane), vérifiez que les bouteilles ne soient pas vides.

Si les problèmes de la cuisinière continuent même après avoir effectué les vérifications ci-dessus, contactez le service après-vente.

6.2 Information relative au transport

Si vous avez besoin de transporter la cuisinière, gardez l'emballage original du produit et transportez-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne bouge pendant le transport (au moins, mettez ces éléments dans un carton séparé). Placez une feuille de papier entre le couvercle supérieur et le plan de cuisson, recouvrez le couvercle supérieur puis scotchez-le aux surfaces latérales de la cuisinière. Ouvrez la porte du four et mettez du carton ou du papier sur la vitre intérieure du four afin que les plateaux et la grille n'endommagent pas la contre-porte du four pendant le transport. Scotchez aussi la porte du four aux parois latérales.

En l'absence de l'emballage original, prenez des mesures afin de protéger la cuisinière, notamment ses surfaces externes (surfaces en verre et peintes), contre les éventuels coups.

Puisance totale :G30 28-30mbar 5.8kW 418g/h	GPLG30/G3128-30/37 mbar	GNG20/G2520-25 mbar
Catégorie de gas : l2E+3+Destination : FR Classe : 1
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm) 85 115
Puisance nominale (kW) 3 2.75
Débit nominal 218.1 g/h 261.9 l/h
BRULEUR INTERMÉDIAIRE
Repère d'injecteur (1/100 mm) 65 97
Puisance nominale (kW) 1.75 1.75
Débit nominal 127.2 g/h 166.7 l/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm) 50 72
Puisance nominale (kW) 1 1
Débit nominal 72.7 g/h 95.2 l/h

RECETTESFUNCTIONS	TURBO			INFERIEUR-SUPERIEUR			FONCTION DE VENTILATION			GRIL
	Position du thermostat (°C)	Position de la grille	Période de cuisson (min)	Position du thermostat (°C)	Position de la grille	Période de cuisson (min)	Position du thermostat (°C)	Position de la grille	Période de cuisson (min)	Position du thermostat (°C)	Position de la grille	Période de cuisson (min)
Mille - feuilles	170-190	2-3-4	35-45	170-190	2-3	35-45	170-190	2-3	25-35
Gâteau	150-170	2-3-4	30-40	170-190	2-3	30-40	150-170	2-3-4	25-35
Biscuit	150-170	2-3-4	25-35	170-190	2-3	30-40	150-170	2-3-4	25-35
Boulettes de viande grillée										200	5	10-15
Aliment aquareux	175-200	3	40-50	175-200	3	40-50	175-200	3	40-50
Poulet				200	2-3	45-60	200	2-3	45-60	200	*	50-60
Côtelette										200	4-5	15-25
Bifteck										200	5	15-25
Gâteau cuit avec deux plaques	160-180	2-5	30-40
Pâté cuite avec deux plaques	170-190	2-5	35-45
* Utiliser le tournebroche....

Si votre appareil est réglé en usine pour être alimenté au gaz naturel avec tuyau

TFEM :

Pour raccorder votre cuisinière avec un tuyau de raccordement TFEM, ne démontez pas le raccord ni son joint déjà installés sur l'arrivée de gaz. Assurez-vous que le tuyau que vous utilisez est conforme à la norme NF D 36100 / 36103 / 36121.

AVERTISSEMENT : APRÈS AVOIR EFFECTUÉ LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L'EAU SAVONNEUSE.

GPL :

Si votre appareil est réglé en usine pour être alimenté au gaz butane :

Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM

Utilisez le raccord fourni avec les pièces de rechange. Assurez-vous que le tuyau que vous utilisez est conforme à la norme NF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

AVERTISSEMENT : APRÈS AVOIR EFFECTUÉ LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L'EAU SAVONNEUSE.

Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent être causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.

ELECTRODEPOT - CAMPUS 1 route de Vendeville 59155 FACHES THUMESNIL

52076252 06/12
