MODE D'EMPLOI VALCG504CMNVT VALBERG
Avant de commencer à utiliser votre nouvelle cusinière, nous vous sugérons de dire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre cusinière. Cette cusinière doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre cusinière vous-même.
Déclaration de conformité CE
Cette cusinière est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chauffage d'une piece par exemple) est considérée comme inappropriée et dangereuse.
Cette cuisinière a ete conque, construite, et commercialise conformement aux:
- Consignes de sécurité de la directive 2009/142/CE portant sur le «gaz »;
- Consignes relatives à la directive 93/68/CE.
TABLE DES MATIÈRES
1. CHARACTERISTIQUES TECHNIQUES
2. CONSIGNES DE SECURITE
Consignes generales
Consignes d'installation
Pendant l'utilisation
Pendant le nettoyage et l'entretien
Sécurité des enfants
3. INSTALLATION
3.1 Environnement d'installation de votre cuisinière
3.2 Installation de votre cuisineire
3.3 Réglage des pieds
3.4 Raccordement au gaz
3.6 Chdeggazent
4. UTILISATION
4.1 Utilisation des brûleurs

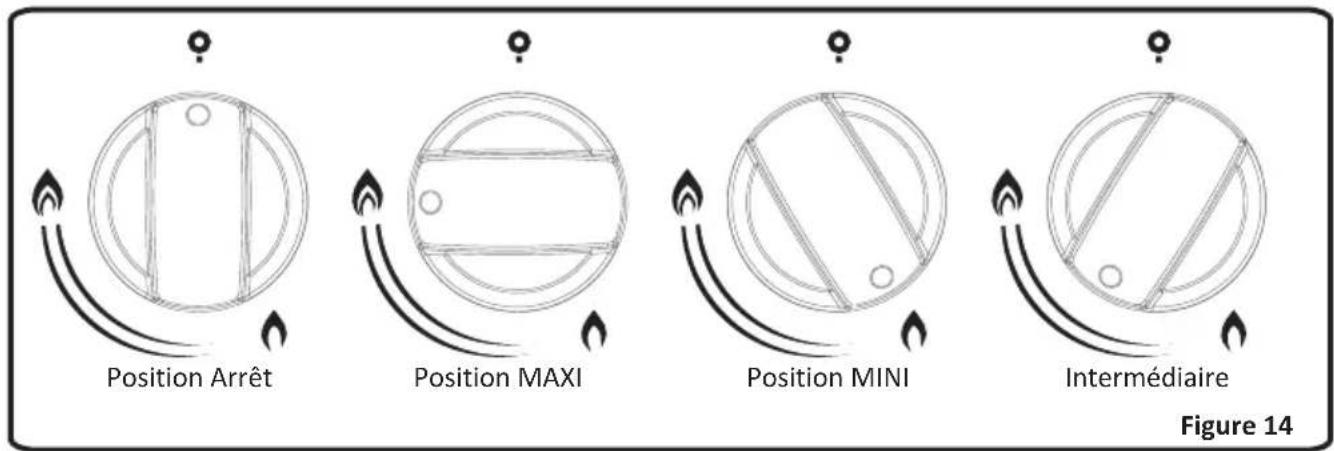

4.1.1 Utilisation des brûleurs du plan de cuisson
4.1.2 Utilisation du brûleur du four gaz

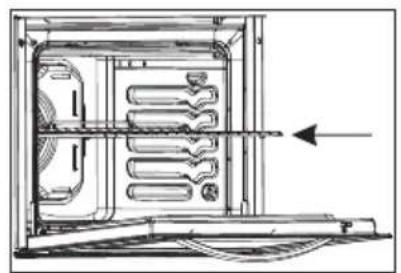

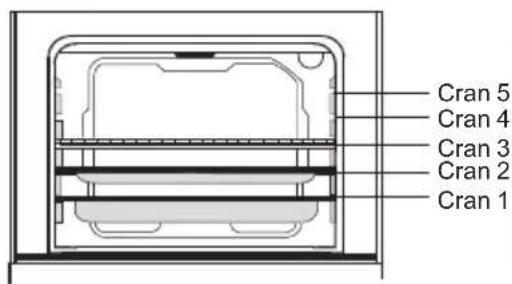

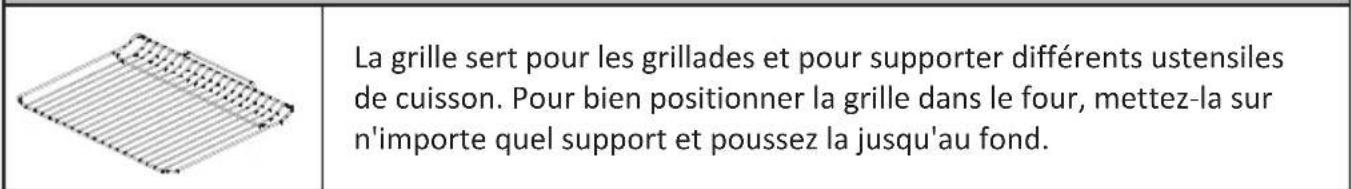

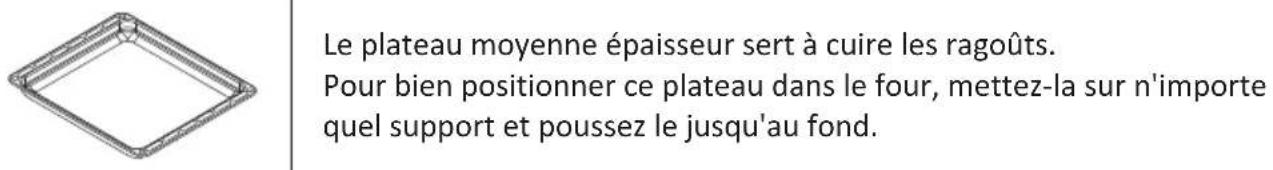

4.2 Accessoires du four
5. NETTOYAGE ET ENTRETIEN
5.1 Nettoyage
5.2 Entretien
6. SERVICE APRES-VENTE ET TRANSPORT
6.1 Avant de contacter le Service après vente
6.2 Informations relatives au transport
| MODELE | PROFON-DEUR (cm) | LARGEUR (cm) | HAUTEUR (cm) |
| VALCG504CMNVT | 50 | 50 | 85 |

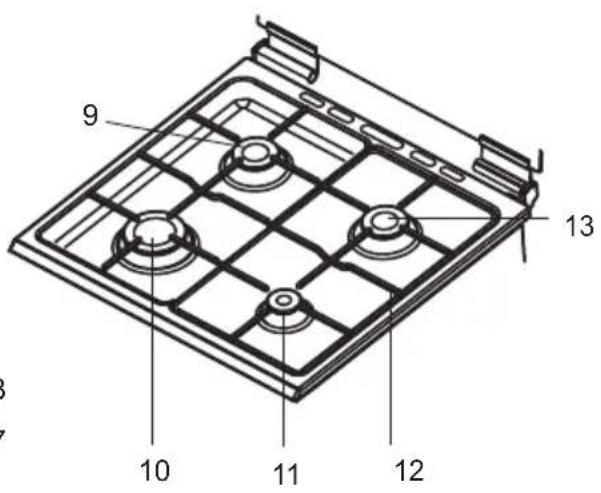

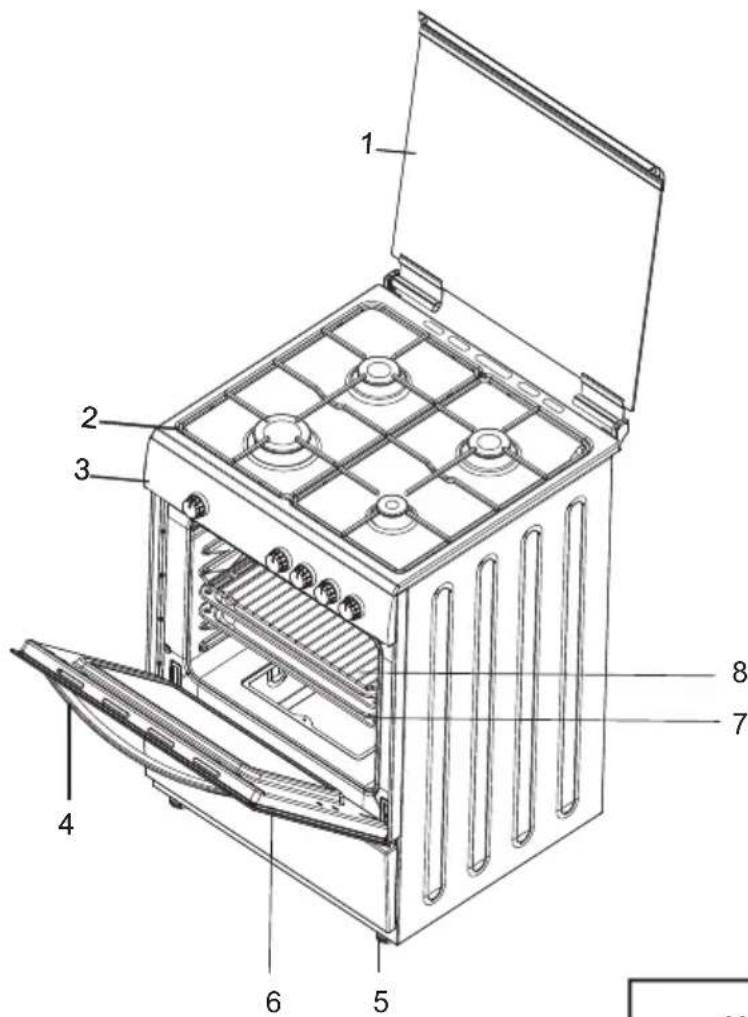

1-Couvercle
2- Plan de cuisson
3- Bandeau de commande
4-Poignee de la portedou four
5-Pieds réglables
6- Portedou four
7-Lèche frite
8-Grille
9- Brûleur semi-rapide
10- Brûleur rapide
11- Brûleur auxiliaire
12-Grille support casserole
13- Brûleur semi-rapide
LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.
Cette notice est conçue pour plusieurs modèles. Voteillee de cuisson n'est peut-etre pas equipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôler dans la notice les caractéristiques dans les paragraphs comportant des images.
Consignes de sécurité generales
- La fabrication de votre apparéil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
- Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non-qualifiées vous exposer à des dangers. Ne modifies pas les specifications de votre apparil de cuisson de chaque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.
- Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre apparéil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
- Pour les apparèils électriques : La sécurité électricque de votre apparéil de cuisson n'est garantie que s'il est branché à une alimentation électricque avec terre, conforme aux normes de sécurité électricque en vigueur. Si vous n'étés pas sur de votre installation électricque avec terre, consultez unElectricien qualifié.
- ATTENTION: Voiture apparéil de cuisson est conçu uniquement pour la cuisson des aliments et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le réchauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou néligente
Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacities physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet apparéil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l' apparéil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable.
N'essayez pas de soulever ou de deplacer l'appareil de cuisson en tirant sur la poignee du four.
- Cet apparéil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation
- Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvre la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau.
- Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays n'est pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT: Pendant l'utilisation,
tous les éléments accessibles de votre apparéil de cuisson deviennent chauds, et gardent pendant un certain temps leur température élevée, même quand l' apparéil de cuisson est arrêté. Ne touchez pas les surfaces chaudes (manéttes et poignée du four comprise) et empêchez les enfants de moins de 8 ans d'approcher de l' apparéil de cuisson. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.
AVERTISSEMENT: Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.
MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
AVERTISSEMENT: Risque d'incendie: Ne rangez pas d'objets sur les surfaces de cuisson et ne rangezaucun contenant pressurisé tel que les aérosols, lesmatériaux inflammables (objets en papier, enplastique et en tissu), dans le tiroir placé sous le four ou sous la plaque de cuisson. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).
MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique.
AVERTISSEMENT: Si vous appareil de cuisson est équipé d'un plan de cuisson en verre (vitre ou induction) et si la surface est fissurée, mettez les manettes sur "0" pour éviter un eventuel chocolélectrique. De même, si des fissures apparaissent sur les plaques élétriques, il est impératif d'arrêté immédiatement l'alimentation électrique afin de prévenir toute electrocution.
Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
Après utilise, arrêté le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles.
Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si votre apparéil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonction des zones de cuisson. Avant de reférer le couvercle, il faut s'assurer que l' apparéil de cuisson a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle.
Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé. Notre apparéil de cuisson ne doit jamais être
branché sur une rallonge, sur une minuterie extérieure, une prise triplite ou un système de commande à distance séparée ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.
Pour empêcher le basclement de votre apparéil de cuisson, des fixations de stabilisation doivent être installés. Si votre apparéil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas. MISE EN GARDE: Ce dispositif de stabilisation doit être mis en place pour éviter le basclement de l' apparéil (voir explications dans la notice).
Lors de son utilisation, l'appareil devient chaud. Faire attention de ne pas toucher les éléments chauffants situés à l'intérieur du four. Quand le four fonctionne, il ne faut absolument pas toucher les éléments chauffants (résistances) du four, car il y a un risque très important de brûlure.
-
Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles. Les poignées des casseroles peuvent devenir chaudes, attention aux enfants.
-
Faites attention aux poignées de la porte du four et aux manettes de commande des zones de cuisson qui peuvent devenir chaudes lors de l'utilisation de votre apparéil de cuisson et pendant un certain temps après son utilisation.
N'utilisez pas des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs métalliques pour nettoyer tous les éléments de votre apparéil de cuisson (verre, émail, inox, plastique et peinture), car cela raierait les surfaces, et pourrait entraîner l'éclatement des
surfaces en verre ou la destruction des autres éléments de votre apparéil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
- N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre apparéil de cuisson.
- Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous doivent注意 de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au-dessus de votre(APpeuil de cuisson).
MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.
MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.
Il est recommandé d'éloigner les jeunes enfants.
Lors des nettoyages pyrolytiques, les grilles de four, les étagères et les grilles, ou tout autre accessoire doivent être enlevés avant le cycle pyrolyse. Les éclaboussures excessives doivent également être nettoyées avant le cycle pyrolyse.
Utiliser uniquement la sonde thermique recommendé pour ce four. (option sonde pour viand, si vous appeareil en est équipé)
cable d'alimentation est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.
Lorsque la portedou four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la portedou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuisson et casser certaines parties (d'oula nécessité de mettre en place les fixations anti-basculement).
En cas d'utilisation d'appareils électriques à proximé de votre apparéil de cuisson, faites attention que le cable d'alimentation de ces apparéils ne soit pas en contact avec la surface chaude de votre apparéil de cuisson.
Avertissements d'installation
N'utilisez votre apparéil de cuisson que lorsque l'installation est terminée.
- Voitre appeareil de cuisson doit etre est en service par un technicien qualifie. Le fabricant decline sa responsabilitie pour tout dommage resultant d'un mauvais emplacement ou de l'installation de voire appeareil de cuisson par un technicien non qualifie.
- ÀpRES avoir déballé votre apparéil de cuisson, vérifie soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement yours Revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuilles les rassembleur et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage)
- Protégez votre apparéil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, la neige, la poudre, etc.
- Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .
- Les conditions d'ajustement au gaz de votre apparéil de cuisson sont indiquées sur une étiquette collée à l'arrière (Uniquement pour les apparéils de cuisson gaz et mixtes).
Si vous utilisez votre apparéil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les apparéils de cuisson gaz). Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout pres de votre apparéil de cuisson
Lors de l'utilisation
Lors de la première mise en marche de votre apparéil de cuisson (au niveau du four), il se produit une certaine odeur caractéristique des matériaux d'isoation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites-le fonctionner à vide à sa température maximale pendant 45 minutes. Vous doivent également vous assurer que la pièce dans laquelle est installé votre apparéil de cuisson est bien ventilée.
^ Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures.
- Ne placez pas de matériaux inflammables ou combustibles à proximate de votre apparéil de cuisson pendant son fonctionnement.
Toujours utilise des gants de cuisine pourmettre ou retirer les plats de cuisson du four.
- Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotter, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.
- Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas gérer ou être attrapées par un enfant.
N'tutilizez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
Sur les plaques electriques, utilisez uniquement des ustensiles à fond plat.
Sur les dessus vitro et inductions, ne foupez pas du pain sur le verre. Le plan de travail en verre ne doit pas etreeutilise comme surface de travail. Faites attention de ne pas poser sur la dessus des rciponents qui pouraient abimer le verre. Des rciponents ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systematiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre, ici afin d'enlever des microparticules sous le rciendent, qui risqueraient de rayer le verre.
Sur les dessus vitro, utilisez uniquement des ustensiles à fond plat.
- Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifiques pour l'induction (indiqué sous l'ustensile par le Fabricant).
Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson. - Les utilisateurs qui utilisent un pacemaker implanté, doivent tener la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.
^ Si vous n'avez pas l'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous给您 conseillons de le débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les apparêils de cuisson à gaz) lorsque vous n'utilise pas l' apparéil. - Si vous ne vous servez pas pendant un certain temps des vos plaques électriques, il sera nécessaire demettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent (plaque en fonte).
Assurez-vous toujours que les manettes de commande de votre apparéil de cuisson sont toujours à la position « 0 » lorsque votre apparéil de cuisson n'est pas utilisé.
Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. Positionnez bien les grilles du four dans les glissières laterales prévues à cet effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.
- Certains apparueils de cuisson avec four electrique sont équipés d'un ventilateur tangentiel. Ce ventilateur fonctionne pendant la cuisson. L'air est expulsé à travers des orifices entre la porte du four et le bandeau de commande. Le ventilateur peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiètez pas.
^© ATTENTION: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle est installée votre apparéil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique. Pour les apparéils de cuisson avec énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera nécessaire d'installer aussi un dispositif de ventilation mécanique
PARTIE 2: CONSIGNES DE SECURITÉ
- Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.
- Si vous utilisez le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte, et de mettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec votre apparéil de cuisson. Ne jamais utiliser le grill gaz lorsque la porte du four est fermée (pour les apparéils de cuisson gaz avec grill gaz).
- Si vous utilisez le grill électrique (suivant modele), la porte du four devra etre fermée (pour les apparciels de cuisson avec four electrique).
ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur. Avant de refermez le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir
- Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilbrer votre apparéil de cuisson et casser le couvercle (d'oula nécessité demettre en place les fixations anti-basculement).
- Ne rangezaucunobjetslourdsouinflammables(nylon,sac en plastique,papier,habit...) dansle tiroir placedousle four.Lesustensilesdecuisineenplastiqueenfontegalementpartie(ainsiqqueles manchesd'ustensiles).
- Ne séchez pas de serviettes, éponges ou vêtements dans ou sur votre apparéil de cuisson ainsi que sur la poignée du four.
Pendant le nettoyage et l'entretien
- Arrêtez toujours le fonctionnement de votre apparéil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal.
Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
Nutilisez jamais de nettoeur vapeur pour nettoyer les éléments de votre apparéil de cuisson.
DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.
3. INSTALLATION
Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pièces et matériaux, saura répondre à vos besoin sous tous les aspects. Avant d'utiliser votre cusinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse. Elles doivent aussi être lues par le technicien qui doit installer la cusinière.

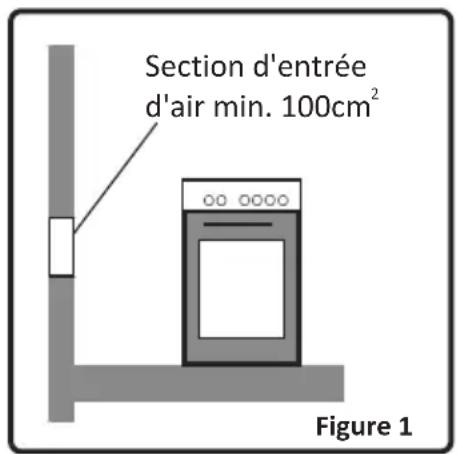

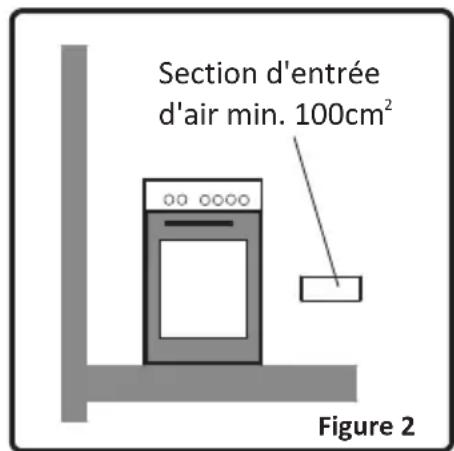

3.1 Environnement d'installation de votre cuisinière
- Notre cuisinière doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la réglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entra par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous).
- Pendant son fonctionnement, cette cuisinière nécessite 2m3/h d'air par kw.
- Le flux d'air doit entra par le bas (mini 100cm^2 ) et soit par le haut (mini 100cm^2 ). Ces ventilations doivent avoir donc une surface minimum de 100cm^2 , efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées pres de l'arrière de la cusinière (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cuisson (pour l'évacuation), c'est à dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvrir ces ventilations vers l'extérieur, à l'endroit où la cusinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une,chambre à coucher, ni d'un endroit dangereux.

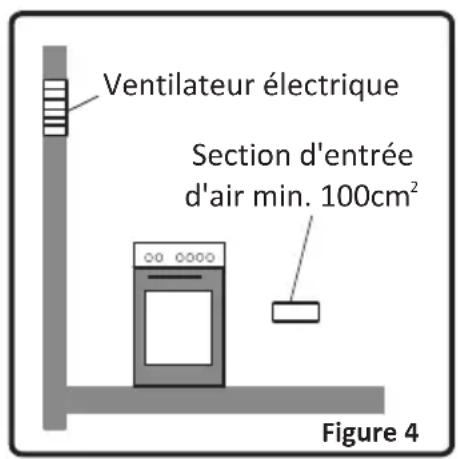

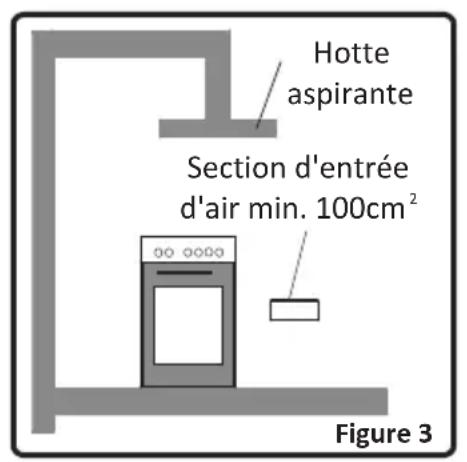

Evacuation des gaz brulés
Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électricque installé sur la fenêtre ou le mur extérieur (fig. 4) pour evacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électricque doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heures. son propre volume d'air par heures.
3.2 Installation de votre cuisinière
- La cusinière peut être placee pres d'un autre meuble, mais veillez a ce que la hauteur des meubles environnants ne depasse pas la hauteur de la cusiniere (voir fig. 5).
- Si les meubles de cuisine sont plus haut que la cusinière, laissez un espace d'au moins 10cm entre les cotés de la cusinière et les meubles.

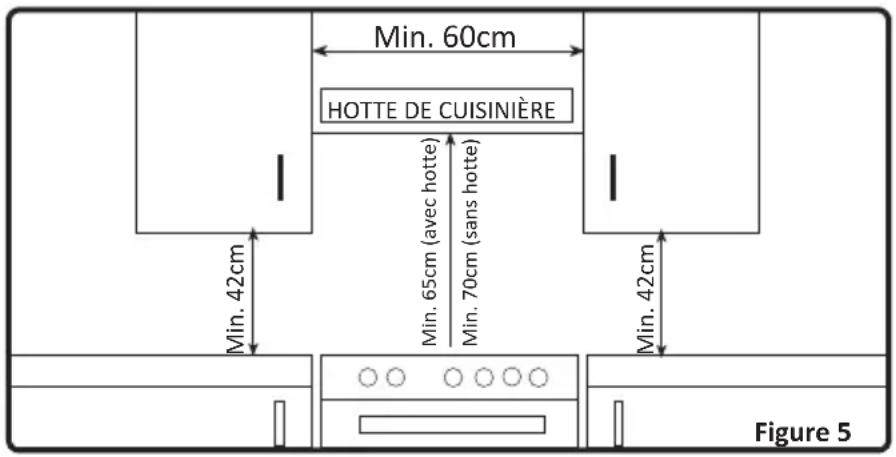

- La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) est indiquée la fig. 5. La hotte d'évacuation doit être située à au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm .
- Laissez un espace libre de 2cm entre l'arrière de la cuisine et le mur, et entre les cotés et les meubles adjacents.
Veillez à ne pas placer la cusinière pres d'un réfrigérateur, à ce qu'il n'y ait pas matières inflammables comme les rideaux, les chiffons...etc. qui pourraient prendre feu rapidement. - Les meubles adjacents doivent être fabriqué avec un matériel résistant à une température atteignant 90^ .
3. INSTALLATION
3.3 Réglage des pieds

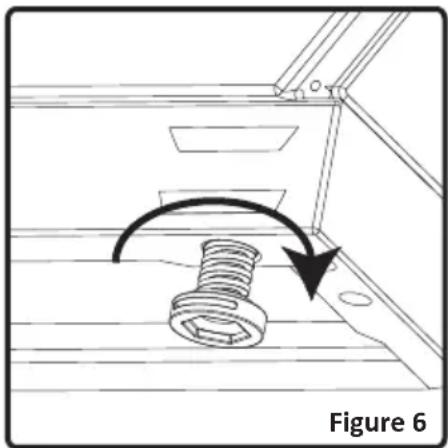

Figure 6
Votrecuisiniere possede 4 piedsreglables.Après l'avoir positionné à la place prévue, il est nécessaire de vérifier la mise a niveau. Pour cela,ajustez les 4 pieds reglables en les vissant ou devissant (fig.6).La cisinière doit absolument etre positionnée a I'horizontal.
Le réglage peut se faire sur une hauteur maximum de 30mm.
Vous pouvez enlever le tiroir de la cuisinière pour régler la hauteur des pieds.
Quand les pieds sont correctement régés, vous ne devez pas bouger la cusinière en la tirant, mais en la boulevant (attention de ne pas la soulever par la poignée de la porte du four).
3.4 Raccordement au gaz
Branchement gaz et vérification des fuites
Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (selon l'article 10 de l'arrêté du 02-08-1977 et les règles de l'art D.T.U 61-1IMPÔSANT sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel avec un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque la cusinière n'est pas utilisée).Vérifiez tout d'abordquel est le type de gaz installé sur la cusinière.Cette information est indiquée par une étiquette collée à l'arrière de la cusinière.Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques.Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz.Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée.Nous vous recommandons de contacter le service après vente afin d'effectuer ces mesures et réglages.
Branchement gaz butane (G30) - propane (G31)
Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation peut être faite soit avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, soit avec un tuyau spécifique TFEM avec raccords montés.

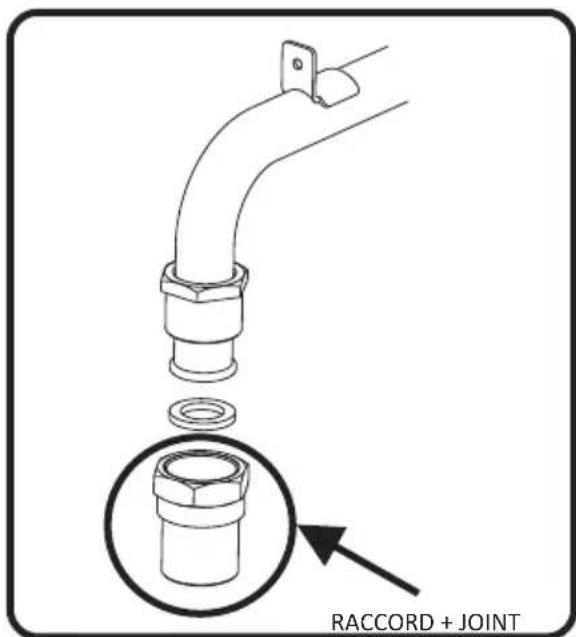

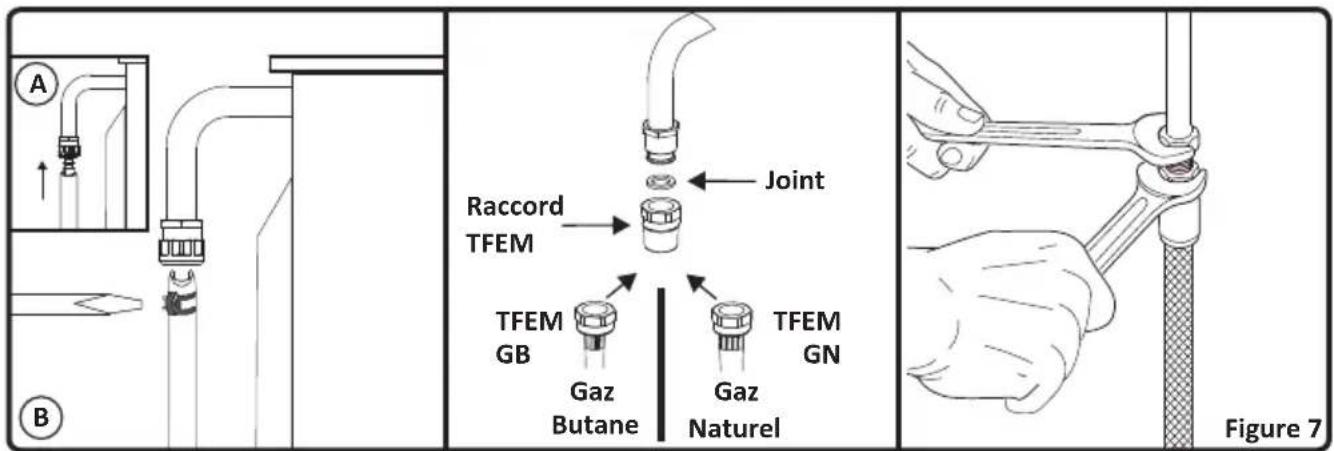

Si vous souhaitez utiliser un tuyau de raccordement TFEM :
- Utilisez le raccord fourni avec les pieces de rechange GN,
- Assurez you que le tuyau que vous utiliser est conforme a la norme NF D 36112 ou NF D 36125,

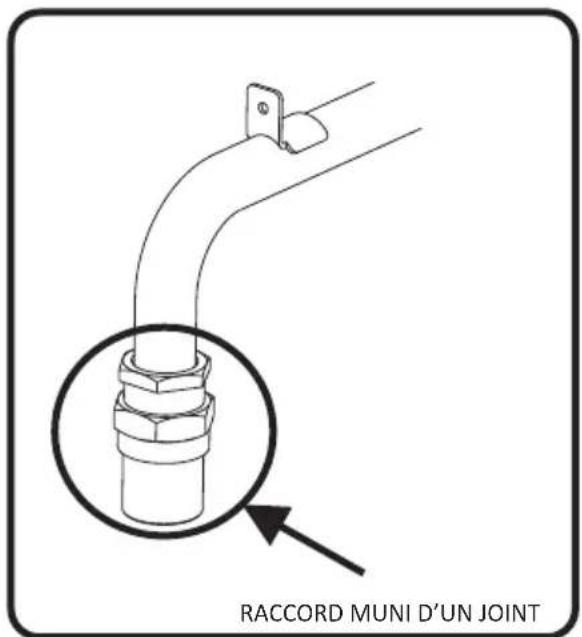

- Utiliser toujours un joint entre le raccord et l'arrivée de gaz.
Si vous montez un tuyau butane/propane avec collier, l'embout gaz butane avec le joint sera installe sur la cusiniere, le tuyau sera enforcé à fond sur cet embout et un collier sera installe en serrant correctement, mais sans couper le tuyau. Faire de même coté détendeur (voir fig. 7).
La longueur maximale autorisée est 1,5m. Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.
3. INSTALLATION
Si vous montez un tuyau TFEM, l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM coté cuisinière, et cote bouteille (serrer correctement à l'aide de 2 clefs comme indiqué sur schéma ci-dessus).
Branchement gaz naturel (G20/G25)
Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100/36103/36121 et brancher la cuisinière selon les normes en vigueur
Points à respecter lors de la connexion du tuyau alimentation gaz:
- Aucune partie du tuyau ne doit entre en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.
La longueur du tuyau ne doit pas dépasser 1,5m. - Le tuyau ne doit pas etre coupé, sere ou plie.
- Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas etre défectueux.
- Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
- Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaître. Si des bulles apparaissent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
- Les colliers de serrage du tuyau gaz butane ne doivent pas'être rouillés.
La date de validité du tuyau doit être contrôle régulierement. - Le branchement gaz se trouve à l'arrière droit de l'appareil (appareil vu de devant) et il est prévu pour une alimentation en gaz coté droit. Si votre alimentation gaz se situe coté gauche, il est impératif demettre un kit de série homologué qui est disponible auprès du service après-vente.
ATTENTION: Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.
3. INSTALLATION
3.5 Changement de gaz
ATTENTION: Les procedures suivantes doivent etre réalisées par un technicien qualifié.
Votre cuisine a ete conue pour fonctionner soit avec du gaz de petrole liquefie (butane ou propane), soit avec du gaz naturel. Les bruleurs gaz peuvent etre adaptes a ces differents types de gaz, en remplaant les injecteurs correspondants et en reglant la longueur de flamme minimale de chaque bruleur. Les etapes ci-apres doivent etre impereativement effectuees:
Procedure changement des injecteurs:
Brûleurs du plan de cuisson:
- Coupe l'alimentation en gaz principal et débranchez la prise électrique.

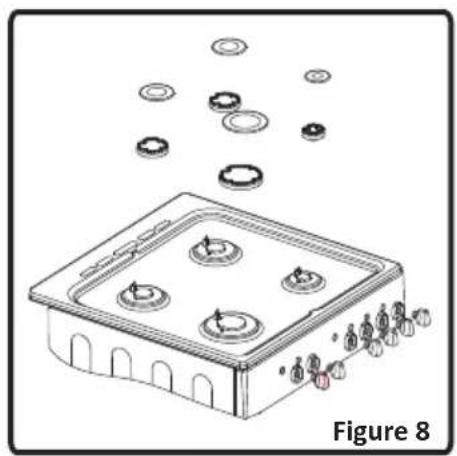

- Retirez le chapeau de brûleur et le brûleur supérieur (Figure 8).

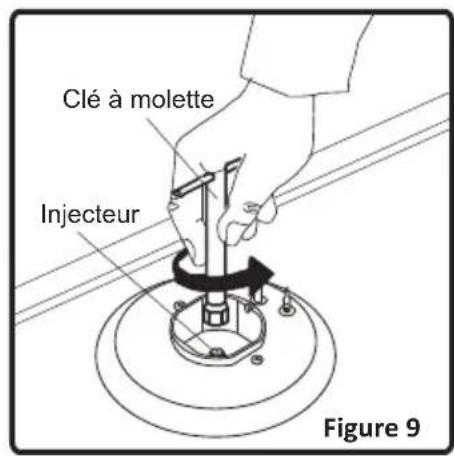

- Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 9).
- Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abimer le filet du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

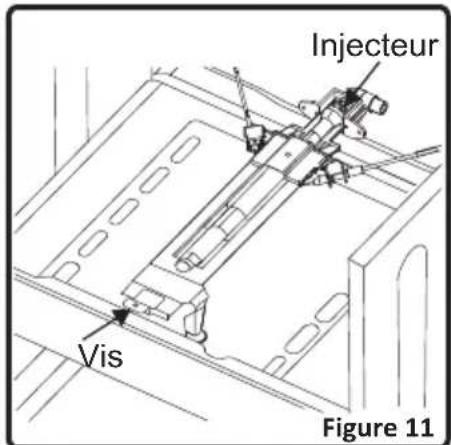

Injecteurs du four :

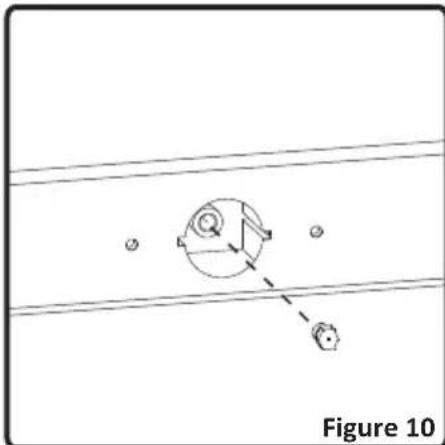

Les brûleurs du four sont fixés par une vis unique placée au bout du brûleur.
3. INSTALLATION

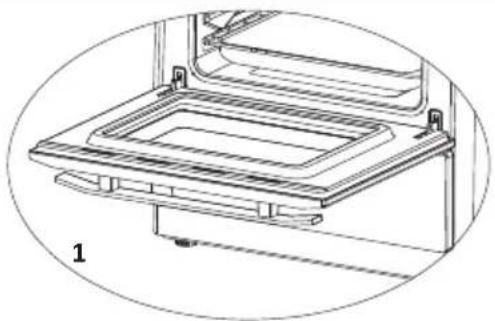

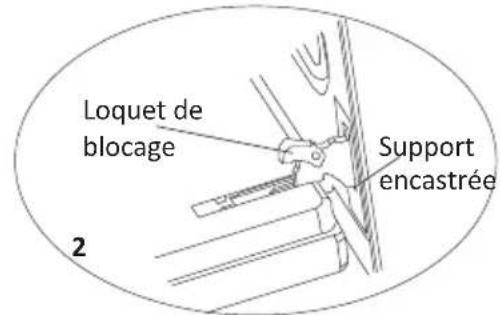

sous four fixe, il faudra d'abord démonter la porte du four pour avoir accès aux vis de maintien de cette tôle. Enlevez la vis du brûleur, et déplacez le brûleur en diagonale afin d'avoir accès à l'injecteur situé à l'arrière bas du moufle du four (Figure 10).
Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abîmer le filet du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

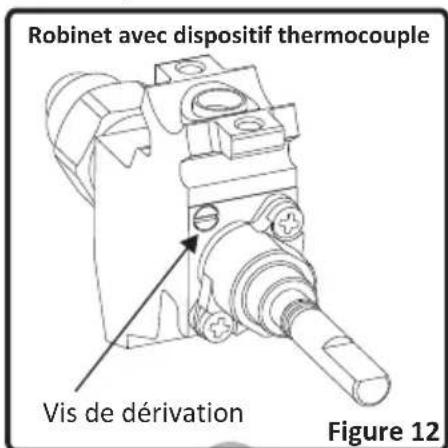

Réglage de la flamme position minimale sur le robinet
La longueur de la flamme à la position minimale peut se régler à l'aide d'une vis plate située au niveau du robinet. Pour les robinets avec thermocouple, la vis se trouve sur le côte de la tige du robinet (Figure 12). Pour un réglage plus facile de la flamme position minimale, il est conseillé d'enlever le panneau de commande pour les cusinières équipées de thermocouple et de micro rupteur (allumage automatique), pendant le réglage.
Pour déterminer la position minimale, allumez les brûleurs un par un et mettez-les à la position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérviation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le réglage est correct. Pour contrôle, assurez-vous que la flamme ne s'éteigne pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si cette-ci est stable.
Lors de la transformation de GN à GPL, cette meme vis doit etre resseree au maximum
3. INSTALLATION
Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et refermez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.
Le réglage de la position de flamme minimale n'est pas requis pour le brûleurs du grill.
Pendant la conversion du GPL au GN, la vis de dérivation doit être dévisée. Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum. Pendant ce réglage, assurez-vous que la cuisine est débranché du secteur et que l'alimentation de gaz est ouverte.
Changement du tuyau d'alimentation en gaz:
Il faut vérifier régulièrement la date de péremption du tuyau gaz de votre cuisinière. Quand la limite de validité est atteinte, il est nécessaire de changer le tuyau.
Ces tuyaux sont disponibles dans le commerce et doivent être conforme aux normes actuelles. ÀpRES avoir changé le tuyau, il faudra vérifier qu'il n'y ait pas de fuite en vous référant aux informations du paragraphe ci-dessus : Branchement gaz et vérification des fuites
4. UTILISATION
4.1 Utilisation des brûleurs
Allumage des brûleurs
Les symboles des manettes sur le bandeau indiquent la position du bruleur.
- Allumage manuel des brûleurs gaz
Si vous ciésinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous:
Pour les brûleurs du plan de cuisson: Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concerné dans le sens antihoraire jusqu'à ce qu'elle soit à la position maximale et approchez aussiot la flamme d'une allumette ou un allume-gaz de la couronne avec trouss du brûleur. Éloignez ensuite la source d'allumage aussiot que vousouchez une flamme stable.
Pour les brûleurs du plan de cuisson avec thermocouple: Les plans de cuisson équipés de sécurités avec thermocouple assurent la sécurité lorsque la flamme s'eteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à obtenir des flammes stables Si les flammes restent instables après que vous ayez relâché le bouton, repreneze la procédure Si la flamme s'eteint, le système thermocouple fermera l'accue de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.
Pour le brûleur du four (equipe du thermocouple): Tous les brûleurs de four/grill sont équipés de sécurités avec thermocouple et assurent la sécurité lorsque la flamme s'éteint accidentellement. Pour allumer le brûleur du four, appuyez et tournez la manette du robinet four dans le sens antihoraire jusqu'à ce qu'il se retrouve à la position maximale. Tout en appuyant sur la manette, approchez aussiot une allumette ou un allume-gaz de l'orifice d'allumage situé sur le côté gauche avant du brûleur. Dans que le brûleur est allumé avec une flamine stable, éloignez aussiot la source d'allumage et restez appuyé pendant environ 3 secondes. Si les flames sont instables après que vous ayez relâché le bouton, repreneze la procédure. Si la flamme s'éteint, le système thermocouple fermera l'acciviée de gaz du robinet du four vers le brûleur et évitera toute accumulation de gaz non brûlé. Si le brûleur du four ne s'accuipe pas après avoir maintainu le bouton du brûleur appuyé pendant 30 secondes maximum, ouvrez la porte du four et attendez impératifement 90 secondes minimum avant d'essayer de rallumer. Lorsque des flames s'échappent accidentellement du four, repreneze la même procédure.
4. UTILISATION
Explication du dispositif sécurité thermocouple: un composant thermique detecte la flamme du brûleur et maintain en ouvert le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet.
4.1.1 Utilisation des brûleurs du plan de cuisson
Figure 14
Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position «Maxi» ( comme expliqué ci-dessus, vous avez la possibilité de régler la longueur de la flamme entre les positions «Maxi» et «Mini». Évitez demettre la manette entre les positions «Maxi » et «Arrêt».
Après l'allumage, procédez à une vérification visuelle des flames. Si vous voyagez une pointe jaune, des flames suspendues ou instables, fermez le robinet à gaz, et vérifie si les chapeaux couronnés sont bien positionnées (fig.15).
Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flamme s'échéppent accidentellement du brûleur, fermez les robinets, aéréz la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.
Pour arrêté la cuisson, tournez la manette du brûleur dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).
Viete plan de cuisson est equipede bruleurs de diametreldifferents. Afin d'obtenir la plus grande efficacite des bruleurs, faites attention a la taille des casseroles placedes sur les bruleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour eviter les pertes d'energies. Utilizez des casseroles de taille correspondante a la flamme, si vous utilisez des recipients aux dimensions inferieures a celles précisées ci-apres, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommandons de plusieurs couvrir vos reçipient de cuisson.
Brûleur rapide : 22-26cm
Brûleur semi-rapide : 14-22cm
Brûleur auxiliaire : 12-18cm
Figure 16
Lorsque vous n'utilise pas votre cusinière pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.
AVENTISSEMENT:
Utilisez uniquement des cassetoles à fond plat et assez écais.
Veillez a ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
- Ne pas utiliser de recipients de cuisine qui débordent de la table de travail.
- La température des parties exposées à la flamme peut être très élevé lorsque de l'utilisation. C'est pourquoi il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
- ÀpRESutilisation,la plaque de cuisson reste très chaude pendant une longue durée.Nepas la toucher et ne pas placer d'objets dessus.
- Evitez de mettreouteaux, fourchettes, cuillères, et couvercles sur le plan de cuisson car ils deviendront chauds et poursaient entrainer des brûlures graves.
4.1.2 Utilisation du brûleur du four gaz

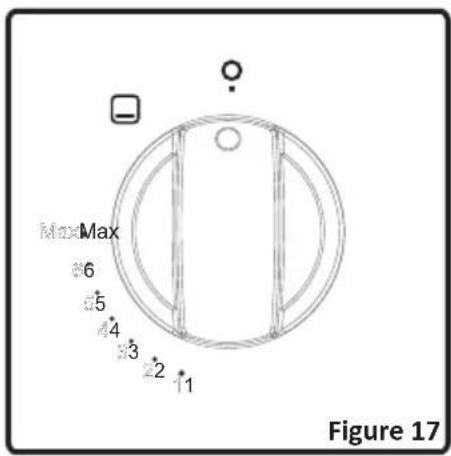

Après avoir allumé le brûleur du four comme expliqué CIDessus, vous pouvez régler la température à l'intérieur du four, en positionnant la manette en face des indications qui se trouvent sur le panneau de commande ou sur la base de la manette (mini à maxi). Si votre four est équipé d'un thermostat, consultez le tableau des Températures CIDessous pour lechioix des température en fonction des alimentés à cuire. Veillez à toujours placer la manette sur une position (1,2,3,4,5,6, ou Max) pour faire fonctionner chez-vous four.
Important: Ne pas positionner la manette ailleurs que sur les positions 1,2,3,4,5,6, Max ou O (Arrêt).
Pour arrêté la cuisson du four, tournez la manette du brûleur four dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).
Prechauffage
Si vous devez préchauffer le four, il est conseilé de le faire 10 minutes avant demettre les plats. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les soufflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimums. Pour obtenir de plusieurs résultats lors de la cuisson de denrées congelées ou fraîches prêtes à la consommation, veuillez toujours préchauffer le four dans un premier temps.
Cuisson
- Notre cuisine est livrée (suivant modèle) avec des plaques, lechefrites, une grille et une broche pour rôtir la volaille. Vous pouvez par ailleurs utiliser des plats en verre, des moulés à gâteaux, des plaques à four spéciales adaptées à la cuisson au four, que vous trouverez dans le commerce.
- Veiliez à respecter les instructions données par le fabricant quant à l'utilisation possible des plats. Si vous utilisez des plats de petites dimensions, placez-les sur la grille de façon à ce qu'ils soient bien au milieu. Les instructions suivantes doivent également être respectées pour tous les plats émailés.
- Si les alimentés destinés à cuire ne couvent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du conge lateur, ou si la lechefrite est utilisée pour recueillir les jus de cuisson susceptibles de couler durant le rotissage, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson ou le rotissage. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout a fait normal cause par les transferts de chaleur.
- Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et voirlez à ce qu'ils refroidissent lentement, de manière à éviter qu'ils ne se cassent.
- Attention, ne jamais poser la lèchefrite sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'émail du four.
4.2 Accessoires du four
- Si un petit plat est utilisé, placez ce plat au milieu de la grille afin qu'il se trouve correctement placé.
- Si les alimentés à cuire ne couvent pas entièrement le plateau du four, si les alimentents sont sortis du congealateur ou si le plateau est utilisé pour recuperer le jus des alimentents pendant une grillade, une déformation peut apparaitre sur le plateau en raison des hauteures températures de cuisson ou de grillade. Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultat de l'effet de la chaleur.
- Ne pas poser un ustensile de cuisson en verre dans un environnement froid directement après la cuisson. Ne pas le poser non plus sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse progressivement en le plaçant sur un dessous de plat ou un torchon, sinon, il pourrait se briser.
- Si vous faites une grillade au four, nous vous conseillons d'utiliser la grille fourni avec le plateau pour ce produit (si vous four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueillir huile. Versez également de l'eau dans ce plateau pour un nettoyage facile et éviter les fumées.
- Comme il a été précisé dans le paragraphe précédent, n'utilisez jamais le brûleur du grill sans sa tôle de protection. Si vous four est équipé d'un brûleur grill à gaz et que vous avez perdu la tôle de protection, ne vous servez pas du grill et commandez-en une au plus vite au service agréé le plus proche.
Accessoires du four
- Les accessoires de votre four peuvent être différents en fonction du modele.
Grille
Plateau moyenne épaisseur
Grille : Utilisée pour la fonction grill ou pour yposer divers recipients autres que la lèchefrite de cuisson.
Lèchefrite à petit fond : Utilisé pour la cuisson de pâtisserieulance que les flans, etc.
Lèchefrite à grand fond : Utilisé pour les cuissons lentes.
AVERTISSEMENT - Placer la grille correctement dans une glissière du four, et poussez jusqu'au bout.
5. NETTOYAGE ET ENTRETIEN
5.1 Nettoyage
Veillez à ce que toutes las manettes des brûleurs et commandes soient éteints et que la cuisineira soit froide avant d'effectuer le nettoyage du four.
Important: Débranchez toujours la prise électrique avant de commencer le nettoyage.
Contrôlez si les produits de nettoyage sont approuvés et recommends par le fabricant avant de les utiliser. N'utilise pas de crèmes caustiques, de poudres nettoyantes abrasives, des éponges abrasives, des laine d'accier épaisSES ou des outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre four, les parties émaillées peuvent être endommagées.
Nettoyz immediatement les liquides ayant debordé avec un produit approprié.
Nettoyage de l'intérieur four
L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. ÀpRES chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage liquide pour effectuer un nettoyage complet. NeURTout pas nettoyer avec des nettoyants secs, en poudre, ou encore avec un nettoyeur à vapeur.
Pour démonter la porte du four
Pour enlever la porte du four :
Ouvrez la portedu four (1).
- Ouvrez le loquet de blocage jusqu'à la position finale (2).
Fermez la porte jusqu'à ce qu'elle soit presqu'entieirement fermée comme indiquedans le 3chema et enlevez la porte en la tirant vers vous.
REMARQUE: Pour remonter la porte, faites le contraire de ce qu'il faut pour l'enlever.
Assurez-vous que les supports encastrées soient bien positionnées sur la support de charnière comme indiquedans le deuxieme schéma.
Le remontage de la porte se fait dans le sens inverse des explications ci-dessus. Assurez-vous que les loquets de blocages sont bien remis en place.
Nettoyage des brûleurs gaz

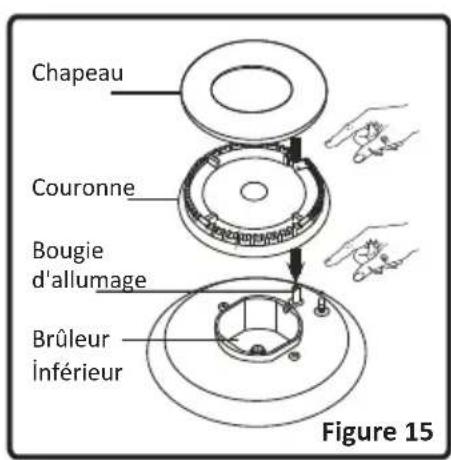

- Enlevez les grilles émailées, les chapeaux de brûleurs et les brûleurs supérieurs (Figure 15).
Nettoyez-les avec de I'eau savonneuse.
Rincez-les et sechez-les avec un chiffon doux (ne les laissez pas mouillés) - ÀpRES le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
- Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle rayera la surface.
- Les surfaces supérieures des grilles émailées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
- Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.
Parties émailées:
Afin de les garder comme neuves, nettoyez-les régulierement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérielux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'altration irrémédiable de la surface émaillée.
Acier inoxydable:
Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonnue et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matérielles nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomaté, sous peine d'alteration irrémédiable de la surface en acier inoxydable.
5.2 Entretien
Autres contrôles
Contrôlez la date de validité du tuyau d'arrivée de gaz régulierèment. Si la date arrive à échéance, veuillez le changer au plus vite. En cas de problèmes lors de l'utilisation des manéttes de commande des brûleurs et du four (ex: manéttes difficiles à tourner), veuillez contacter le service après vente.
6. SERVICE APRES-VENTE ET TRANSPORT
6.1 Avant de contacter le Service après vente
Si La cuisine ne fonctionne pas:
- Vérifiez que la cuisine est bien branchée
- Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise
Pour les modèle équipées d'une minuterie, vérifie sa position
Le four nechauffepas:
- La chaleur n'a peut-être pas eté régée avec la manette de contrôle du four.
Cuisson (si la partie inférieure ou supérieure ne cuit pas de maniere eigale):
- Contrôlez les emplacements des grilles et plateaux, le temps de cuisson et la température du thermostat préconisés sur cette notice.
Les brûleurs du plan de cuisson ne fonctionnent pas correctement:
- Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
- Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les cuisinières qui fonctionnent avec les bouteilles GPL (Butane ou Propane), vérifie que les bouteilles ne soient pas vides vide.
Si les problèmes de la cusinière continuent même après avoir effectué les vérifications ci-dessus, contactez le Service après vente.
6.2 Information relative au transport
Si vous avez besoin de transporter la cusinière, gardez l'emballage original du produit et transporte-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougependant le transport (au moins, mettez ces éléments dans un carton séparé). Placez une feuille de papier entre le couvercle supérieur et la plan de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales de la cusinière. Ouvrez la portedu four et mettez du carton ou du papier sur la vitre interieure du four afin que les plateaux et la grille n'endommagent pas la contre-portedu four pendant le transport. Scotchez aussi la portedu four aux parois laterales.
En l'absence de l'emballage original, prenez des mesures afin de protégger la cusinière, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.
| G30 28-30mbar 9.4 kW 683 g/h II2E+3+ FR Coupe: 1 | NG G20/G25 20/25 mbar | LPG G30/G31 28-30/37 mbar |
| BRULEUR RAPIDE | ||
| Repère d'injecteur (1/100 mm) 129 87 | ||
| Puisance Nominale(Kw) 3 3 | ||
| Débit Nominal 285,7 l/h 218,1 g/h | ||
| BRULEUR INTERMÉDIAIRE | ||
| Repère d'injecteur (1/100 mm) 97 65 | ||
| Puisance Nominale(Kw) 1,65 1,65 | ||
| Débit Nominal 157,1 l/h 120 g/h | ||
| BRULEUR INTERMÉDIAIRE | ||
| Repère d'injecteur (1/100 mm) 97 65 | ||
| Puisance Nominale(Kw) 1,65 1,65 | ||
| Débit Nominal 157,1 l/h 120 g/h | ||
| BRULEUR AUXILIAIRE | ||
| Repère d'injecteur (1/100 mm) 77 50 | ||
| Puisance Nominale(Kw) 1 1 | ||
| Débit Nominal 95,2 l/h 72,7 g/h | ||
| BRULEUR DU FOUR | ||
| Repère d'injecteur (1/100 mm) 107 68 | ||
| Puisance Nominale(Kw) | 2,1 | 2,1 |
| Débit Nominal | 200 l/h | 153 g/h |
GN:
Si votre apparéil est réglé en usine pour être alimenté au gaz naturel avec Tuyau
TFEM：
Pour raccorder votre cusinière avec un tuyau de raccordement TFEM, ne démonze pas le raccord ni son joint déjà installés sur l'arrivée de gaz. Assurez vous que le tuyau que vous utilisez est Conformé à la norme NF D 36100 / 36103 / 36121.
AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.
GPL:
Si votre apparéil est réglé en usine pour être alimenté au gaz butane :
Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU Si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM
Utilisez le raccord fourni avec les pieces de rechange. Assurez vous que le tuyau que vous utilisez est Conforme à la norme NF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.
AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.
Cet apparéil comporte le symbole DEEE (Déchet d'Equipement Electrique et Electronique) signifiant qu'en fin de vie, il ne doit pas êtrejeta aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques etlectroniques doit se faire selon des régles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseur.
C'est pour cette raison que votre apparéil, tel que le signale le symbole apposse sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procedant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.
CONDITION DE GARANTIE :
Ce produit est garantie pour une periode de 1 an a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu.
Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur presentation du ticket de caisse.
| CE | Importé par VESTEL FRANCE pour: ELECTRO DEPOT1 route de vendeville59155 FACHES-THUMESNIL | Fabriqué en Turquie |
