BIOSCIENCE 401000X - Microscope BRESSER - Notice d'utilisation et mode d'emploi gratuit

Type de microscope	Microscope optique
Grossissement	40x à 400x
Objectifs	4 objectifs achromatiques
Oculaire	Oculaire WF10x
Source lumineuse	Éclairage LED
Platine	Platine mécanique avec réglage fin
Dimensions	Dimensions compactes pour une utilisation facile
Poids	Léger et portable
Utilisation	Idéal pour l'éducation, la recherche et l'observation de spécimens biologiques
Maintenance	Nettoyage régulier des optiques et de la platine recommandé
Sécurité	Utiliser dans un environnement sec et éviter l'exposition à l'humidité
Accessoires inclus	Valise de transport, échantillons, et outils de nettoyage
Garantie	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - BIOSCIENCE 401000X BRESSER

Comment assembler mon microscope BRESSER BIOSCIENCE 401000X ?

Pour assembler votre microscope, suivez les instructions fournies dans le manuel. Généralement, cela implique de fixer le pied, d'installer le tube optique et de mettre en place les objectifs.

Pourquoi mon microscope ne focalise-t-il pas correctement ?

Assurez-vous que l'objectif est bien en place et que le diaphragme est réglé correctement. Vérifiez également que l'échantillon est suffisamment mince pour permettre une bonne observation.

Comment nettoyer les lentilles de mon microscope ?

Utilisez un chiffon doux et non pelucheux, légèrement humidifié avec de l'eau ou un nettoyant pour lentilles. Ne jamais utiliser de produits chimiques abrasifs qui pourraient rayer les lentilles.

Mon microscope ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que l'interrupteur est en position 'On'. Si le problème persiste, vérifiez l'état de l'ampoule et remplacez-la si nécessaire.

Comment régler la lumière sur le microscope ?

Utilisez le réglage de la lumière situé généralement sur le socle de l'appareil. Tournez le bouton jusqu'à atteindre le niveau d'éclairage souhaité pour votre observation.

Est-ce que ce microscope est compatible avec des caméras ?

Oui, le BRESSER BIOSCIENCE 401000X est compatible avec des caméras numériques. Assurez-vous d'utiliser un adaptateur approprié pour fixer la caméra au microscope.

Quels types d'échantillons puis-je observer avec ce microscope ?

Vous pouvez observer une grande variété d'échantillons, notamment des cellules, des tissus, des insectes et d'autres échantillons biologiques préparés ou non préparés.

Comment stocker mon microscope pour éviter les dommages ?

Rangez votre microscope dans son étui ou sa boîte d'origine dans un endroit sec et frais. Évitez les températures extrêmes et la lumière directe du soleil.

Quelle est la garantie pour le microscope BRESSER BIOSCIENCE 401000X ?

La garantie standard pour ce microscope est généralement de deux ans, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques de garantie auprès de votre point d'achat.

MODE D'EMPLOI BIOSCIENCE 401000X BRESSER

Ne pas jeter les apparilés électriques dans les ordures menagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les apparilés électriques doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement. Les piles déchargées et les accumulateurs hors d'usage doivent être apportés dans des points de collecte spéciaux. Pour plus d'informations concernant l'élimination des apparilés usages ou de vielles piles, veillez vous adresser auprès du service responsable de l'élimination de déchets ou au service de l'environnement de votre commune.

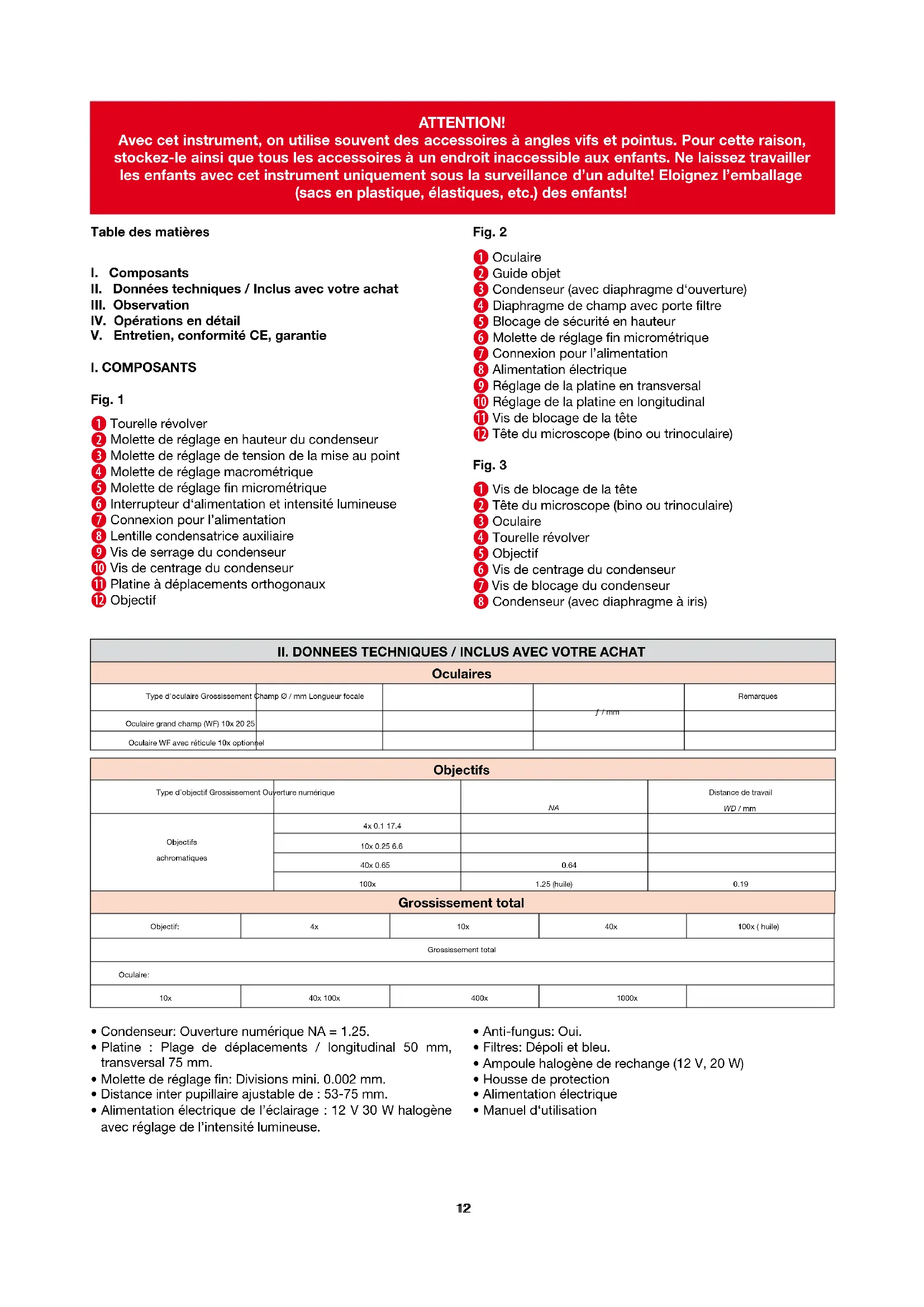

WARNING!!

Avec cet instrument, on utilise souvent des accessoires à angles vifs et pointus. Pour cette raison, stockez-le ainsi que tous les accessoires à un endroit inaccessible aux enfants. Ne laissez travailler les enfants avec cet instrument uniquement sous la surveillance d'unadulte! Eloignez l'emballage (sacs en plastique, élastiques, etc.) des enfants!

Table des matieres

I. Composants

II. Données techniques / Inclus avec votre achat

III. Observation

IV. Opérations en détaill

V. Entretien, conformité CE, garantie

I. COMPOSANTS

Fig. 1

1 Tourelle révolver
Molette de réglage en hauteur du condenseur
3 Molette de réglage de tension de la mise au point
4 Molette de réglage macrométrique
Molette de réglage fin micrométrique
6 Interrupteur d'alimentation et intensité lumineuse
7 Connexion pour l'alimentation
8 Lentille condensatrice auxiliaire
9 Vis de serrage du condenseur
10 Vis de centrage du condenseur
11 Platine à déplacements orthogonaux
12 Objectif

Fig. 2

Oculaire
Guide objet
3 Condenseur (avec diaphragme d'ouverture)
4 Diaphragme de champ avec porte fille
5 Blocage de sécurité en hauteur
6 Molette de réglage fin micrométrique
7 Connexion pour l'alimentation
8 Alimentation electrique
9 Réglage de la platine en transversal
10 Réglage de la platine en longitudinal
11 Vis de blocage de la tete
Tete du microscope (bino ou trinoculaire)

Fig. 3

1 Vis de blocage de la tete
Tete du microscope (bino ou trinoculaire)
Oculaire
4 Tourelle revolver
5 Objectif
6 Vis de centrage du condenseur
7 Vis de blocage du condenseur
8 Condenseur (avec diaphragme à iris)

II. DONNEES TECHNIQUES / INCLUS AVEC VOTRE ACHAT
Oculaires
Type d'oculaire Grossissement	Champ Ø / mm Longueur focale			Remarques
Oculaire grand champ (WF) 10x 20 25			/ mm
Oculaire WF avec réticule 10x optionel

Objectifs
Type d'objetif Grossissement Ouverture numérique		NA	Distance de travailWD / mm
Objectifsachromatiques	4x 0.1 17.4
	10x 0.25 6.6
	40x 0.65	0.64
	100x	1.25 (huile)	0.19

Grossissement total
Objectif:	4x	10x	40x	100x (huile)
Grossissement total
Oculaire:
10x	40x 100x	400x	1000x

• Condenseur: Ouverture numérique NA = 1.25.
• Platine : Plage de déplacements / longitudinal 50 mm, transversal 75 mm.
• Molette de réglage fin: Divisions mini. 0.002 mm.
• Distance inter pupillae ajustable de : 53-75 mm.

• Alimentation électric de l'éclairage: 12 V 30 W halogène avec réglage de l'intensité lumineuse.

• Anti-fungus: Oui.

• Filtres: Dépoli et bleu.
• Ampoule halogène de rechange (12 V, 20 W)
  Housse de protection
• Alimentation électriche
• Manuel d'utilisation

III. OBSERVATION

1. Tournez la molette d'intensité vers la bas pourmettre sous tension l'éclairage.
2. En tournant la tourelle révolver, placez l'objet 10x en position de travail au dessus de la préparation. Effectuez ensuite la mise au point du specimen qui se trouve sur la platine.
3. Reglez l'ecartement inter pupillaire et les dioptries (pour les observations binoculaires).
4. Ajustez la position en haut & bas du condenseur, la puissance de l'éclairage et l'ouverture du diaphragme pour obtenir une source lumineuse adaptée et suffisante. Lorsque vous observez avec les objectifs 4x ou le 10x, descendez le condenseur pour obtenir une lumière symétrique. Lorsque vous observez avec l'objectif 4x,mettre la lentille auxiliaire du condenseur en position d'observation.
5. Quand vous changez les objectifs, tournez la tourelle et retouchelezegementla mise au pointa l'aide de la molette dereglage fin micrométrique.Lorsque vousutilisez I'objectif 100x,assurez-vous demettre une goutde huile d'immersion entreI'objectifet le specimen ainsi queentre le condenseur et la préparation.

IV. LES OPERATIONS EN DETAIL

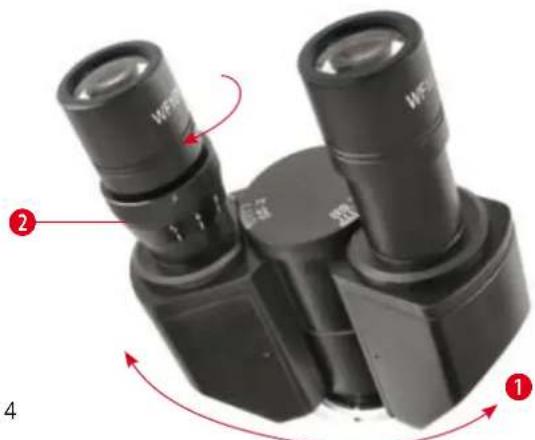

1. Reglage de l'ecartement inter pupillaire (Fig. 4)

Placez le specimen sur la platine et faites la mise au point. Reglez l'écartement inter pupillaire de la vision binoculaire en "pliant" la tête binoculaire (1) jusqu'à ce que les deux images observées se superposent parfaitement et n'en obtenir qu'une seule.

2. Reglage dioptrique (Fig. 4)

Placez le specimen sur la platine. Mettre I'objectif 40x en position de travail. Observe d'abord avec l'oculaire droit de I'ceil droit; faites la mise au point en utilisant les molettes de réglage macro et micrométrique jusqu'à l'obtention d'une image nette. Observer ensuite à l'oculaire gauche avec l'ceil gauche et ajuster la bague dioptrique (2) pour obtenir une image parfaitement nette.

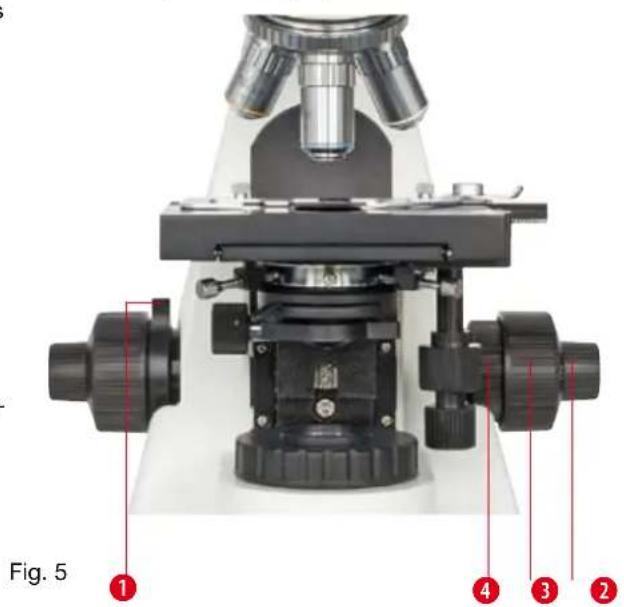

3. Mise au point Macrométrique/ Micrométrique fine (Fig. 5)

Cet instrument utilise un mecanisme de mise au point macro et micrométrique. La molette de tension de la mise au point (4) est utilisé pour régler la tension de la molette de mise au point (3) et empêcher la platine de glisser vers le bas. La molette de blocage (1) est destinée à empêcher les contacts accidentels entre l'objectif et la préparation. Àpres avoir bloqué la molette (en tournant et serrant) pour placer la platine à la hauteur désirée, vous pourrez effectuer la mise au point à l'aide de la molette de réglage micrométrique sans risquer que l'objet ne viennent toucher la préparation. Celle-ci est ainsi protégée de tout risque de dommage.
Fig. 6
Le guide objet (1) sur la platine est utilisé pour caler la préparation (2). La molette de déplacement longitudinal (3) celle de déplacement transversal (4) sont coaxiales. La platine se déplace ainsi opportunément.

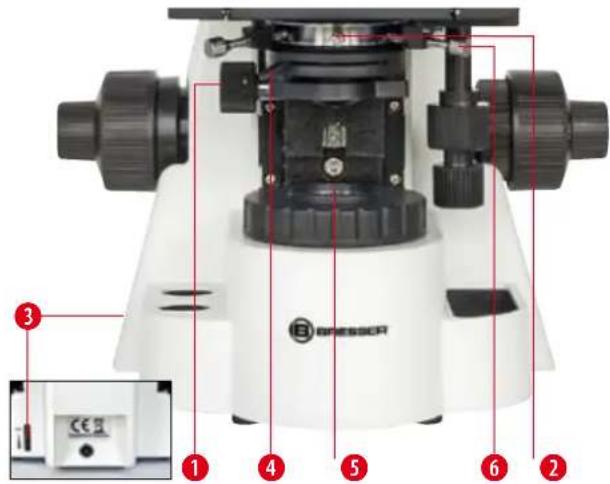

5. Condenseur d'Abbe régliable (Fig. 7)

Fig. 7

Le condenseur se regle en hauteur à partir de la molette de réglage haut/bas (1). Pour center le condenseur, les vis de centrage (6) doivent être utilisées. Le condenseur peut être enlevé facilement en desserrant la vis de fixation (2). Les filtres sont à placer sur le porte filtré (5) situé sur le bloc d'éclairage.

6. Interrupteur d'alimentation et réglage de l'intensité lumineuse (Fig. 7)

Tournez la molette d'intensité vers la bas pourmettre sous tension l'éclairage (3). Ajustez l'intensité lumineuse (3) de maniere àobtenir une image comfortable.Note:Ne pas laisser l'intensité au maximum afin d'augmenter sa durée de vie.

7. Eclairage de Kohler (Fig. 7)

L'éclairage selon le principe de Kohler permet d'obtenir un éclairage optimal très recherché dans le domaine de la microscopie pour la recherche scientifique et la microphotographie. Il se règle en utilisant le diaphragme de champ, le condenseur d'Abbe et le diaphragme iris :

a) En reglant la hauteur du condenseur d'ABBE avec la molette (1), déplacez celui-ci (Fig. 2, No. 3) vers la position la plus haute juste sous la platine.
b) Placer l'appareil sous tension à partir de l'interrupteur (3) et faites la mise au point sur l'objet.
c) Fermez le diaphragme de champ (Fig. 2, No. 4) au maximum. Si l'image du diaphragme de champ s'etend à l'extérieur du champ de vision, replaces le dans le champ en utilisant les vis de centrage du condenseur (Fig. 1, No.10)
d) En réglant la hauteur du condenseur d'ABBE avec la molette (1), faites varier la hauteur de celui-ci jusqu'à ce que l'image du diaphragme de champ soit nette.
e) A partir des vis de centrage du condenseur (Fig. 1, No. 10), centrez l'image du diaphragme de champ dans le champ de vision.
f) Ouvrez en grand le diaphragme de champ, de telle maniere que ses bords débordent juste du champ de vision et que le champ soit totalement éclairé. Il est possible que vous soyez obligés de recentrez à nouveau le condenseur. Maintenant, réglez l'ouverture du diaphragme, comme décrit dans le paragraphe suivant.

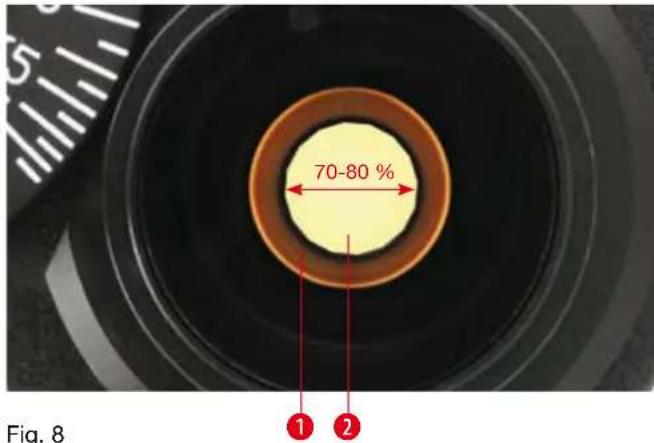

8. Ouverture du diaphragme (Fig. 8)

Le levier d'ouverture du diaphragme (Fig. 7, No. 4) peut etre actionné dans le but d'ouvir ou de fermer celui-ci. Retirez les oculaires et observez à travers le tube. Pour le centrage, les vis de centrage du condenseur (Fig. 7, No. 6) sont utilisées quand l'image du diaphragme est decentree par rapport à la pupille de sortie de I'objectif (1). Tournez le levier d'ouverture du diaphragme pour obtenir une bonne résolution et une bonne perception du contraste. Habituellesment, le diametre de I'image du diaphragme d'ouverture (2), qui doit etre ajusté, correspond a 70 à 80% de la pupille de sortie de I'objectif.

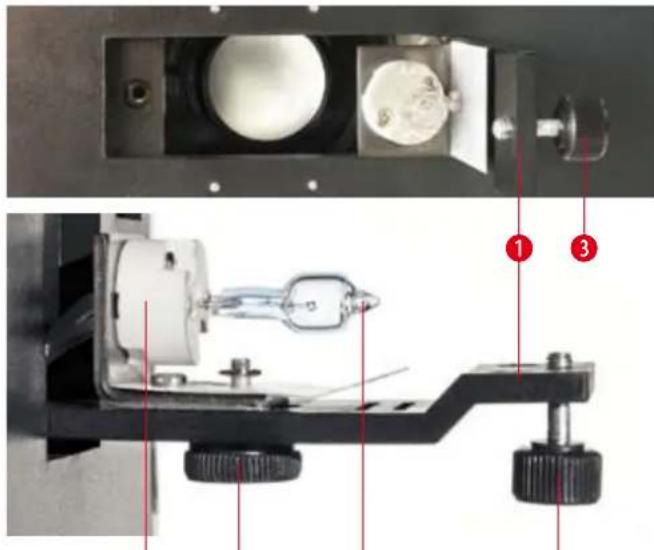

9. Remplacement de la lampe (Fig. 9)

a) Mettre l'appareil hors tension et debrancher la prise du secteur et de I'embase du microscope (Fig. 2, No. 7).
b) Inclinez le microscope, et desserrez la vis (3) du comparti- ment de la lampe situé sous l'embase. Ouvrez le comparti- ment pour pouvoir acceder à la lampe (1).
c) Extraire la lampe défectueuse (4) de sa base (5). Attention, il se peut que la lampe soit encore chaude!
d) Insérez la nouvelle lampe (4) dans sa base (5). Veillez à ne pas toucher la lampe avec les doigts. Toujours utiliser une enveloppe protectrice ou un chiffon pour ne pas endomager l'ampoule.
e) Refermez le compartment de la lampe (1) avec sa base (5) puis revissez celui-ci avec la vis (3).
f) Une fois cette opération effectuee, vous pouvez remetre le microscope, placez I'objectif dans le rayon lumineux, reglez le condenseur et faites entree la lumiere dans le champ de vision. Si le rayon lumineux n'est pas parfaitement centre, desserrez tegerelement la vis (2) et bougez l'embase de la lampe (5). Deplaceze le flux lumineux vers le centre, puis reisserrez la vis (2) immediatement.

Fig. 9

V. ENTRETIEN

1.Nettoyage des optiques:

Nettoyez les optiques à l'aide d'un tissu spécial pour optique ou d'un chiffon doux imbibé d'alcool melange avec de l'ether (par exemple, isopropanol). Nettoyez l'objet 100x immersion à huile après chaque utilisation.

2.Nettoyage des parties peintes:

La poussière sur les parties peintes peut être enlevée avec un chiffon doux ou du coton. Pour les taches de graisse, un coton légarement imbibé de white spirit est commandé. Ne pas utiliser de dissolvants organiques tels que l'alcool, éther ou autre diluant pour nettoyer les pieces ou les composants en plastique.

3. Le microscope trinoculaire est un instrument de précision

Évitez de le démonter car cela pourrait l'endommager et nuire à son bon fonctionnement.

4. En cas de non utilisation prolongée,

covrez le microscope avec sa housse de protection et placez-le dans un endroit sec et a l'abri de l'humidite. Nous recommendons de stocker tous les objectifs et oculaires séparément dans une boite fermée avec sachet déshydratant.

CONFORMITE CE

Bresser GmbH, 46414 Rhede/Westf., Gutenbergstr. 2, Allemagne, certifie que ce produit est conforme normes europeennes suivantes:

EN 61326: 1997

EN 61000-3-2

Description du produit: Microscope Biologique

Modèle: BRESSER BIOSCIENCE

Président-directeur général

Garantie et Service

La durée normale de la garantie est de 2 ans à compter du jour de l'achat. Afin de pouvoir profiter d'une prolongation facultative de la garantie, comme il est indiqué sur le carton d'emballage, vous nevez vous enregistrer sur notre site Internet.

Voupeuiz consultier l'integralite des conditions de garantie alsique les informations concernant la prolongation de la garantie et les prestations de service sur www.bresser.de/warranty_terms.

Vous souhaitez un mode d'emploi détaillé pour ce produit dans une langue spécifique ? Alors consultez notre site Internet à l'aide du lien suivant (code QR) pour voir les versions disponibles.

Voupeuz également nous envoyer un e-mail à l'adresse [e-mail] ou nous laisser un message au [phone]*. Indiquez toujours votre nom, votre adresse exacte, un numero de téléphone et une adresse e-mail valides ainsi que le numero de l'article et sa description.

*Numéro d'appeil local en Allemagne (le montant des frais par appel téléphonique dépend du tarif de chaque opérateur téléphonique) ; les appels depuis l'étranger entrain-. nent des coûts plus élevés.

Sous reserve d'erreurs et de modifications techniques.
