MODE D'EMPLOI CLASSIC 60900 AZ BRESSER
Ne regardez jamais avec cet appareil directement ou à proximité du soleil! Veillez y particulièrement, lorsque l'appareil est utilisé par des enfants! Il existe un DANGER DE PERTE DE LA VUE! Tenez le matériel d'emballage (sacs en plastique, élastiques, etc.) éloigné des enfants!
Veillez à lire attentivement les consignes de sécurité présentées dans ce manuel. N'utilisez ce produit que comme décrit dans ce manuel, afin d'éviter tout risque de blessure ou de dommage sur l'appareil. Conservez le manuel d'utilisation afin de pouvoir revoir à tout moment les informations concernant certaines fonctionnalités.
DANGER!
Ce symbole précède un passage destiné à mettre l'utilisateur en garde face à un danger susceptible de résulter d'un usage inapproprié et pouvant entraîner des blessures graves voir mortelles.
Attention!
Ce symbole précède un passage destiné à mettre l'utilisateur en garde face à un danger susceptible de résulter d'un usage inapproprié et pouvant entraîner des dommages matériels ou de l'environnement.
Utilisation conforme / destination du produit
Ce produit est exclusivement destiné à un usage.
Il a été conçu pour l'agrandissement d'images dans le cadre d'expériences d'observation de la nature.
RISQUE De CECITE!
Ne jamais regarder directement le soleil à travers cet appareil en le pointant directement en sa direction. L'observateur court un RISQUE DE CECITE !
RISQUE D'etouffement!
Les enfants ne doivent utiliser cet appareil que sous surveillance. Maintenez les enfants éloignés des matériaux d'emballage (sacs plastiques, bandes en caoutchouc, etc.)! RISQUE D'ETOUFFEMENT!
RISQUE d'incendie!
Ne jamais orienter l'appareil - en particuliers les lentilles - de manière à caper directement les rayons du soleil! La focalisation de la lumière peut déclencher des incendies.
Attention!
Ne pas démonter l'appareil ! En cas de défaut, veuillez vous adresser à votre revendeur spécialisée. Celui-ci prendra contact avec le service client pour, éventuellement, envoyer l'appareil en réparation.
Ne pas exposer l'appareil à des températures trop élevées.
Protection de la sphère privée!
Cet appareil est conçu uniquement pour un usage privé. Respectez la sphère privée de vos concitoyens et n'utilisez pas cet appareil pour, par exemple, observer ce qui se passe dans un appartement !

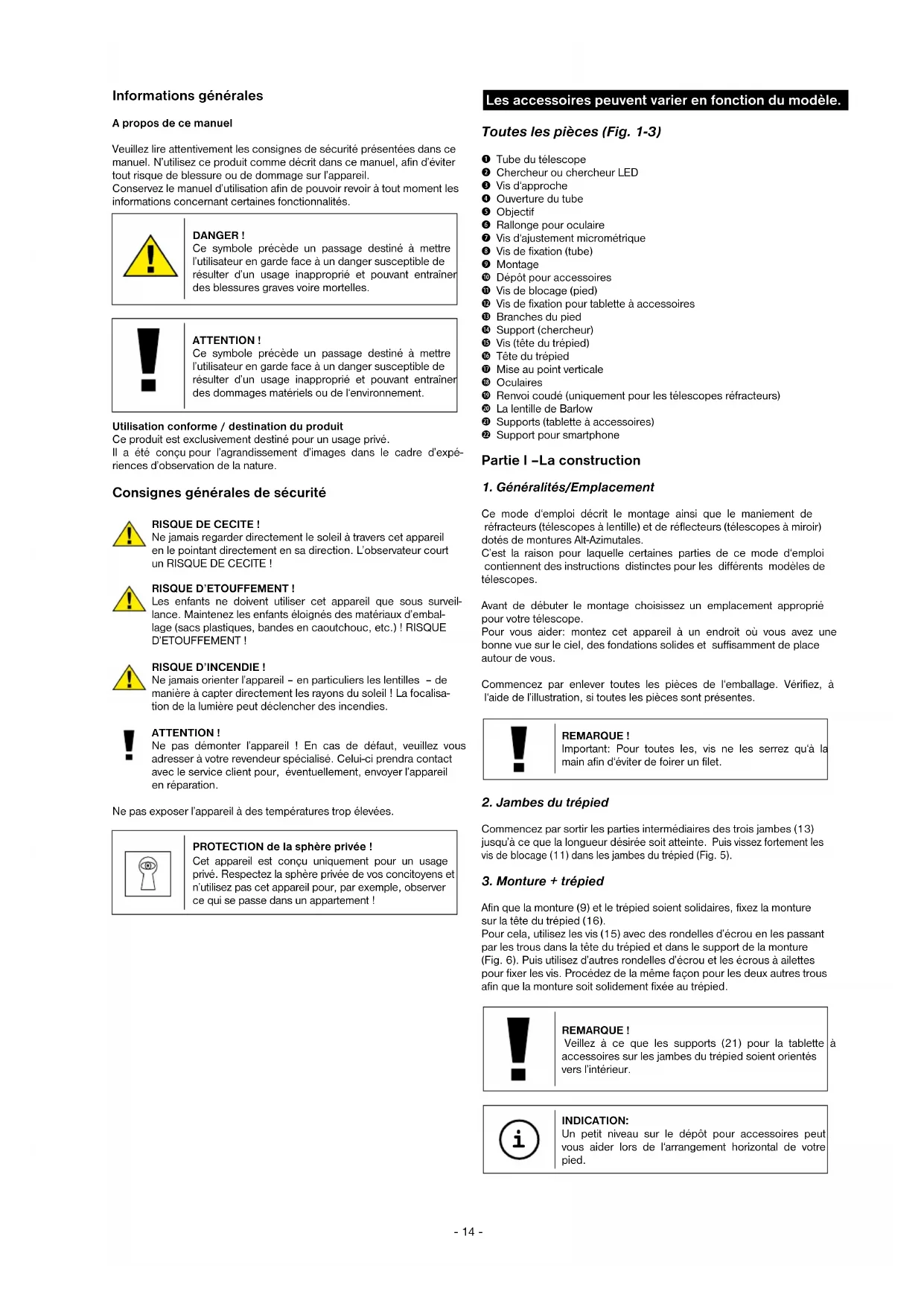

Toutes les pièces (fig. 1-3)
Tube du télescope Chercheur ou chercheur LED Vis d'approche • Ouverture du tube Objectif Rallonge pour oculaire Vis d'ajustement micrométrique 0 Vis de fixation (tube) Montage Dépôt pour accessoires Vis de blocage (pied) Vis de fixation pour tablette à accessoires Branches du pied Support (chercheur) Vis (tête du trépied) Tête du trépied Mise au point verticale Oculaires Renvoi coude (uniquement pour les télescopes refracteurs) La lentille de Barlow Supports (tablette à accessoires) Support pour smartphone
1. Généralités/emplacement
Ce mode d'emploi décrit le montage ainsi que le maniement de réfracteurs (télescopes à lentille) et de réflecteurs (télescopes à miroir) dotés de montures Alt-Azimuthales.
C'est la raison pour laquelle certaines parties de ce mode d'emploi contiennent des instructions distinctes pour les différents modèles de télescopes.
Avant de débuter le montage, choisissez un emplacement approprié pour votre télescope.
Pour vous aider : montez cet appareil à un endroit où vous avez une bonne vue sur le ciel, des fondations solides et suffisamment de place autour de vous.
Commencez par enlever toutes les pièces de l'emballage. Vérifiez, à l'aide de l'illustration, si toutes les pièces sont présentes.
Remarque!
Important: Pour toutes les vis, ne les serrez qu'à la main afin d'éviter de fendre un filet.
2. Jambes dutrépied
Commencez par sortir les parties intermédiaires des trois jambes (13) jusqu'à ce que la longueur désirée soit atteinte. Puis vissez fortement les vis de blocage (11) dans les jambes du trépied (Fig. 5).
3. Monture + trépied
Afin que la monture (9) et le trépied soient solidaires, fixez la monture sur la tête du trépied (16).
Pour cela, utilisez les vis (15) avec des rondelles d'écrou en les passant par les trous dans la tête du trépied et dans le support de la monture (Fig. 6). Puis utilisez d'autres rondelles d'écrou et les écrous à ailettes pour fixer les vis. Procédez de la même façon pour les deux autres trous afin que la monture soit solidement fixée au trépied.
Remarque!
Veillez à ce que les supports (21) pour la tablette à accessoires sur les jambes du trépied soient orientés vers l'intérieur.
Indication:
Un petit niveau sur le dépôt pour accessoires peut vous aider lors de l'arrangement horizontal de votre pied.
4. Assemblage de la tablette
Commencez par desserrer complètement la vis de fixation de la tablette à accessoires (12). Placez maintenant la tablette à accessoires (10) comme indiqué au graph. 7. À présent, serrez manuellement la vis de fixation (12) pour que la tablette à accessoires reste stable.
5. Tube
Tenez à présent le tube du télescope (1) - comme indiqué sur le graphique - au milieu de la monture azimuthale (9) et serrez les vis (8) des deux côtés dans le tube (fig. 8).
6. Mise au point verticale
Afin de monter la mise au point verticale (17), commencez par passer la barre de réglage à travers le support (X) correspondant de la monture (Fig. 9a).
Puis dévissez la vis (Y) pour la barre de réglage et fixez-la à l'autre bout. Serrez à nouveau la vis (Fig. 9b, Y).
Attention: Ne serrez pas trop fort la vis de blocage (X) pour la mise au point verticale. Car dans ce cas, il n'est plus possible de changer la hauteur du tube.
RISQUE De CECITE!
Ne jamais regarder directement le soleil à travers cet appareil en le pointant directement en sa direction. L'observateur court un RISQUE DE CECITE!
7. Assemblage du rechercheur LED
Remarque : la pile livrée avec le rechercheur LED est entourée d'un film en plastique afin d'éviter son déchargement. Veuillez ôter ce film avant la première utilisation (graphique 1d).
Chercheur LED à insertion „quick
Le chercheur LED (graphique 1B, 2) et son support ne forment qu'un tout. Insérez complètement le pied du chercheur LED dans le socle prévu à cet effet dans le tube du télescope (graphique 10, X), jusqu'à enclenchement du support du chercheur.
Attention: Veillez à ce que l'objet du rechercheur soit dirigé en direction de l'ouverture du tube (graphique 1, 4).
8. Mise au point du chercheur
Il faut mettre le chercheur LED au point avant de pouvoir l'utiliser. C'est-à-dire que le chercheur LED et le tube du télescope doivent être orientés parallèlement.
Insérez l'oculaire possédant la distance focale la plus grande dans le renvoi coude (graphique 12b, uniquement pour les télescopes à lentille) ou bien directement dans le porte-oculaire (graphique 13b, uniquement pour les télescopes à miroir). Visez un objet bien visible à une distance de 300m environ à travers votre télescope (p. ex. le fronton d'une maison, le clocher d'une église, etc.) jusqu'à ce qu'il apparaisse au milieu de votre champ de vision (graphique 15b, A).
Mettez le chercheur LED (2) en marche en utilisant le bouton marche/arrêt. Choisissez le niveau « 2 » pour une utilisation de jour et « 1 » pour une utilisation de nuit. Regardez à travers le chercheur LED et mettez-le au point en tournant les vis d'approche horizontale (graphique 1b, X) et verticale (graphique 1b, Y) jusqu'à ce que le point rouge se trouve au milieu de l'image (graphique 15b, C). Maintenant, le chercheur LED et le téléscope sont réglés l'un sur l'autre.
9. Capuchons protecteurs
Afin de protéger l'intérieur de votre télescope de poussières et saletés, l'ouverture du tube est protégée par un capuchon protecteur antipoussière (fig. 11, X). De même, un capuchon protecteur antipoussière se trouve sur la rallonge pour oculaire (fig. 1, 6).
Pour l'observation, il faut ôter le capuchon des ouvertures.
10.1. Pour les télescopes à lentille (réfracteurs)
Dans sa version basique, votre télescope est livré avec deux oculaires (18) et un miroir zénithal (19).
A l'aide des oculaires, vous déterminez le grossissement correspondant de votre télescope.
Avant d'insérer les oculaires et le miroir zénith, ôtez le capuchon protecteur antipoussière de la rallonge pour oculaire (6) et du miroir zénith. Desserrez la vis de serrage (fig. 12a, X) de la rallonge pour oculaire et insérez d'abord le miroir zénith. Resserrez la vis de serrage (X) ensuite.
Fixez ensuite, comme décrit plus haut, l'oculaire 20mm dans le renvoi coudé en ouvrant et refermant les vis de serrage (fig. 12b, X).
Veillez à ce que le monoculaire pointe verticalement vers le haut. Cela facilite une bonne vue. À défaut de quoi vous desserrez la vis de serrage (fig. 12a, X) de la rallonge pour oculaire et vous tournez le miroir zénith vers cette position. Ôtez le cache-poussière de l'ouverture du tube (fig. 11, X).
10.2. Pour les télescopes à miroir (reflecteurs)
Desserrez les vis de serrage qui se trouvent sur le porto-oculaire (6). Prenez l'oculaire possédant la plus grande distance focale (20mm) qui vous a été fournie lors de l'achat (18) et placez-le directement sur le porto-oculaire. Serrez bien la vis de serrage (fig. 13, X). Ôtez le cache-poussière de l'ouverture du tube (fig. 11, X).
1. Monture
Votre télescope est équipé d'une « monture azimuthale » simple d'utilisation. Il vous est donc possible de faire pivoter votre télescope aussi bien horizontalement (droite/gauche) que verticalement (haut/bas).
2. Emplacement
Pour beaucoup d'observations, un emplacement sombre est très important parce que des lumières dérangeantes (lampes, réverbères) peuvent affecter considérablement la finesse des détails de l'image du télescope.
Lorsque la nuit vous quittez une pièce éclairée pour aller à l'extérieur, vos yeux doivent d'abord s'accommoder à l'obscurité. Après 20 minutes env., vous pouvez débuter l'observation des astres.
Ne faites pas d'observations dans des pièces fermées et posez votre télescope avec ses accessoires 30 min. env. avant le début de l'observation à son emplacement afin de garantir un équilibre des températures dans le tube.
Par ailleurs, veillez à ce que le télescope soit posé sur un endroit stable au niveau du sol.
3.1. Réglage vertical
Desserrez la vis de fixation (Fig. 14a, X) et montez ou descendez le tube. Lorsque vous avez atteint la hauteur qui vous convient, serrez à nouveau la vis de fixation. Votre réglage est à présent fixé.
Vous pouvez procéder à de très légers changements si vous tournez légèrement la molette de réglage (Fig. 14b, Y). Avant de procéder à de nouveaux réglages, veillez à desserrer la vis de fixation (Fig. 14a, X).
3.2. Réglement horizontal
Afin de pouvoir déplacer le télescope sur un plan horizontal, desserrez la vis de blocage (Fig. 16, Z) et tournez l'appareil dans le sens choisi, vers la gauche ou vers la droite. Une fois que vous avez atteint le réglage désiré, serrez à nouveau la vis de blocage.
4. Observation
Orientez votre télescope sur l'objet que vous souhaitez observer. Regardez à travers le recherche LED et centrez l'objet au milieu du champ de vision (point rouge) en ajustant le télescope sur le plan horizontal et vertical.
En regardant par l'oculaire, vous pourrez voir l'objet agrandi. Vous pouvez ainsi nécessairement régler la netteté de l'image en tournant la molette de mise au point (7). Maintenant vous pouvez également obtenir un agrandissement plus important de l'image en changeant les oculaires.
Indication:
commencez chaque observation avec un oculaire à faible agrandissement (20 mm).
5. Recherche d'étoiles
Au début, il est bien difficile d'arriver à s'orienter dans le ciel étoilé étant donné que les étoiles et les constellations se déplacent sans cesse et que leur position varie selon la saison, la date et l'heure.
L'étoile Polaire constitue l'exception : c'est une étoile fixe et elle est le point de départ de toutes les cartes d'étoiles.
Sur le graphique (fig. 17), vous pouvez voir des constellations et des alignements d'étoiles connus qui peuvent être observés toute l'année.
La disposition des étoiles les unes par rapport aux autres dépend de la date et de l'heure.
6. Accessoires
L'équipement de base de votre télescope comprend plusieurs accessoires (fig. 2). Selon le modèle, il comprend
6.1 Des oculaires
En changeant les oculaires, vous pouvez désirer l'agrandissement de votre télescope.
Formule pour calculer l'agrandissement :
Distance focale du télescope : distance focale de l'oculaire = agrandissement
Examples :
| Distance facale du téléscope | Distance facale de l'oculaire | Agrandissement | Agrandissement avec lentille de Barlow 3x |
| 700 mm 20 m | m 35X 105X | ||
| 700 mm 4 mm | 175X 525X |
6.2. Le renvoi coude (uniquement pour refracteur)
Le renvoi coude (19) crée un renversement de l'image et n'est utilisé que pour l'observation céleste.
6.3. La lentille de barlow
Une lentille de Barlow (21) vous permet d'atteindre un agrandissement deux fois supérieur.
6.3.1 Assemblage et maniement des lentilles des télescopes
Si vous utilisez un télescope à lentille, placez la lentille de Barlow exclusivement dans le renvoi coude (fig. 12a, 19). Ôtez l'oculaire du renvoi coude et remplacez-le par la lentille de Barlow. Placez ensuite par-dessus l'oculaire possédant la distance focale la plus grande et desserrez la vis de serrage pour fixer le tout (fig. 21, Z).
6.3.2 Assemblage et maniement des télescopes à miroir
Si vous utilisez un télescope à miroir, desserrez la vis de serrage du porte-oculaire (fig. 21, X) et ôtez l'oculaire du porte-oculaire. Ôtez l'oculaire du renvoi coude et remplacez-le par la lentille de Barlow. Placez ensuite par-dessus l'oculaire possédant la distance focale la plus grande et resserrez la vis de serrage pour fixer le tout (fig. 21, Z).
6.4 Support pour smartphone
Placez l'oculaire dans le support du smartphone et serrez à la main la vis (graph. 23, X) sur le support. Placez ensuite le support du smartphone avec l'oculaire dans le manchon d'oculaire (6) ou le renvoi coude (19) (télescope réfracteur) et serrez à la main les vis de fixation (graph. 23, Y) au manchon ou au renvoi coude. Démarrez maintenant l'appli deamera de votre smartphone. Posez smartphone sur la tablette à accessoires et assurez-vous qu'il est bien fixé. Laamera doit se trouver exactement au-dessus de l'oculaire. Centrez le smartphone exactement au-dessus de l'oculaire en sorte que l'image soit visible de façon exactement centrée sur l'écran. Il peut s'avérer nécessaire d'afficher l'image sur la totalité de l'écran de votre smartphone en faisant un zoom avant. Les ventouses doivent être sèches, propres et exemptes de toute saleté et de toute poussière. Nous déclinons toute responsabilité pour les smartphones qui seraient tombés et se seraient cassés à cause d'une mauvaise manipulation.
7. Démontage
Après une observation, intéressante et réussie, faut-il espérer, il est conseillé de stocker l'ensemble du télescope dans une pièce sèche et bien aérée. Pour certains modèles de télescope, il est possible de séparer le montage et le pied simplement en dévisant. Ainsi vos réglages du montage restent conservés. N'oubliez pas de poser le
capuchon protecteur antipoussière sur l'ouverture du tube et sur la rallonge pour oculaire. De même vous devriez ranger tous les oculaires et accessoires optiques dans les récipients correspondants.
Remarque concernant le nettoyage
Les lentilles (oculaires et/ou objectifs) ne doivent être nettoyées qu'avec un chiffon doux et ne peluchant pas (p. ex. microfibres). Le chiffon doit être passé sans trop le presser sur la surface, afin d'éviter de rayer les lentilles.
Pour éliminer les traces plus coriaces, le chiffon peut être humidifié avec un produit liquide destiné au nettoyage de lunettes de vue avant d'essuyer la lentille avec le chiffon en exerçant une pression légère.
Protégez l'appareil de la poussière et de l'humidité ! Après usage, et en particulier lorsque l'humidité de l'air est importante, il convient de laisser l'appareil reposer quelques minutes à température ambiante, de manière à ce que l'humidité restante puisse se dissiper.
1. Objets à observer possibles
Ci-après nous avons sélectionné et expliqué pour vous quelques corps célestes et amas stellaires très intéressants. Sur les illustrations correspondantes à la fin des instructions vous pouvez voir de chaque façon vous pourriez voir ces objets à travers leur télescope avec les oculaires livrés et dans de bonnes conditions de visibilité:
Lune (fig. 24)
La lune est le seul satellite naturel de la terre.
Orbite: à 384 400 Km env. de la terre
Diamètre: 3476 Km
Distance: 384 401 Km
La lune est connue depuis des temps préhistoriques. Elle est, après le soleil, le deuxième objet le plus brillant dans le ciel. Comme la lune fait le tour de la terre une fois par mois, l'angle entre la terre, la lune et le soleil se modifie en permanence ; on s'en aperçoit dans les cycles des quartiers de lune. La période entre deux phases lunaires successives de la Nouvelle Lune est de 29,5 jours env. (709 heures).
Constellation ORION/M42 (fig. 25)
L'ascension droite: 05:32.9 (heures : minutes)
Déclinaison: -05:25 (degré : minutes)
Distance: 1500 années lumière
Avec une distance de 1600 années lumière env., la nébuleuse Orion (M42) est la nébuleuse diffuse la plus brillante dans le ciel - visible à l'œil nu, et un objet valable pour des télescopes de toutes les tailles, des jumelles les plus petites jusqu'aux observatoires terrestres les plus grands et le Hubble Space Telescope.
Il s'agit de la partie principale d'un nuage nettement plus grand composé d'hydrogène et de poussière qui s'étend de 10 degrés au-delà de la moitié de la constellation d'Orion. L'étendue de ce nuage immense est de plusieurs centaines d'années lumière.
Constellation LEIER/M57 (fig.26)
L'ascension droite: 18:51.7 (heures : minutes)
Déclinaison: -32°58' (degré : minutes)
Distance: 4.100 années-lumière
La nébuleuse annulaire très connue M57 dans la constellation Lyre est considérée souvent comme le prototype d'une nébuleuse planétaire. Elle fait partie des plus beaux objets du ciel d'été de l'hémisphère nord. Des examens plus récents ont montré qu'il s'agit, de toute vraisemblance, d'un anneau (Torus) de matière très rayonnante qui entoure l'étoile centrale (visible uniquement avec des télescopes plus grands), et non d'une structure gazeuse sphérique ou ellipsoidale. Si l'on regardait la nébuleuse annulaire de profil elle ressemblerait à la nébuleuse M27 Dumbbell. Avec cet objet nous voyons précisément le pôle de la nébuleuse.
Constellation fuchslein / M27 (fig. 27)
L'ascension droite: 19:59.6 (heures : minutes)
Déclinaison: -22°43' (degré : minutes)
Distance: 1250 années lumière
La nébuleuse M27 Dumbbell ou Hantelbebel dans le Fuchslein était la première nébuleuse planétaire jamais découverte. Le 12. juillet 1764 Charles Messier a découvert cette nouvelle et fascinante classe
d'objets. Nous voyons cet objet presque entièrement au niveau son équateur. Si l'on voyageait la nébuleuse Dumbbell de l'un des pôles il présenterait probablement la forme d'un anneau et ressemblerait à ce que nous connaissons de la nébuleuse annulaire M57.
On peut déjà bien apercevoir cet objet avec des grossissements peu élevés lors de conditions météorologiques à peu près bonnes.
2. Élimination de défauts :
Défaut: Aide:
Pas d'image Ôter le capuchon protecteur
antipoussière de l'ouverture de l'objectif.
Image pas nette. Procéder à l'ajustement.
micrométrique au niveau de l'anneau du foyer
Pas d'ajustement. Équilibre des températures
micrométrique possible, attendre (30 min. env.)
Mauvaise image N'observez jamais à travers une vitre
Objet d'observation Ajuster chercheur
avec le recherche, (voir ci-après Partie II - 4)
mais non pas
visible dans le télescope
Dysfonctionnement La rallonge pour oculaire présente
miroir zénith l'image Il faut un positionnement vertical
"de travers"
Dans le miroir zenith
Elimination
Éliminez l'emballage en triant les matériaux. Pour plus d'informations concernant les règles applicables en matière d'élimination de ce type de produit ou de l'environnement.
Lors de l'élimination de l'appareil, veuillez respecter les lois applicables en la matière. Pour plus d'informations concernant l'élimination des déchets dans le respect des lois et réglementations applicable .
- Logiciel d'astronomie
- Carte de la Lune Mode d'emploi
La durée normale de la garantie est de 2 ans à compter du jour de l'achat. Afin de pouvoir profiter d'une prolongation facultative de la garantie, comme il est indiqué sur le carton d'emballage, vous devez vous enregistrer sur notre site Internet.
Vous supposez consulter l'intégralité des conditions de garantie ainsi que les informations concernant la prolongation de la garantie et les prestations de service sur www.bresser.de/warranty_terms.
Éliminez l'emballage en triant les matériaux. Pour plus d'informations concernant les règles applicables en matière d'élimination de ce type de produit ou de l'environnement.
Lors de l'élimination de l'appareil, veuillez respecter les lois applicables en la matière. Pour plus d'informations concernant l'élimination des déchets dans le respect des lois et réglementations applicable .
