Caractéristiques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes dont éco, rapide, intensif
Températures de lavage	45°C, 55°C, 65°C, 70°C
Fonction départ différé	Oui, jusqu'à 24 heures
Système de sécurité	Protection anti-débordement
Dimensions (L x P x H)	60 x 55 x 82 cm
Panneau de contrôle	Électronique avec affichage LED
Poids	45 kg
Consommation d'eau	9 litres par cycle
Garantie	2 ans

FOIRE AUX QUESTIONS - ESF2400OK ELECTROLUX

Que faire si mon lave-vaisselle ELECTROLUX ESF2400OK ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage est sélectionné.

Pourquoi mon lave-vaisselle ne lave-t-il pas correctement ?

Cela peut être dû à un chargement incorrect, à des bras gicleurs obstrués ou à un filtre sale. Assurez-vous que la vaisselle est bien disposée et nettoyez les bras gicleurs et le filtre.

Mon lave-vaisselle fait un bruit inhabituel pendant le cycle de lavage. Que faire ?

Vérifiez si des objets ont été coincés dans les bras gicleurs ou si des éléments de vaisselle heurtent les parois intérieures. Si le bruit persiste, contactez un technicien.

Comment puis-je résoudre un problème d'eau stagnante dans le fond du lave-vaisselle ?

Vérifiez que le filtre n'est pas obstrué et que le tuyau de vidange n'est pas plié ou bloqué. Assurez-vous également que la pompe de vidange fonctionne correctement.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique nécessitant une attention particulière.

Pourquoi la vaisselle sort-elle encore sale après un cycle de lavage ?

Cela peut être dû à un programme inapproprié, à un détergent inadapté ou à un chargement trop dense. Assurez-vous d'utiliser le bon programme et de ne pas surcharger l'appareil.

Comment entretenir mon lave-vaisselle ELECTROLUX ESF2400OK ?

Pour un bon entretien, nettoyez régulièrement le filtre, détartrer l'appareil tous les six mois et utilisez un produit de nettoyage pour lave-vaisselle.

Le lave-vaisselle ne s'arrête pas après la fin du cycle. Que faire ?

Cela peut être un problème de capteur ou de logiciel. Débranchez l'appareil pendant quelques minutes pour le réinitialiser. Si le problème persiste, contactez le service après-vente.

Est-il normal que de l'eau s'écoule à l'intérieur du lave-vaisselle ?

Il peut y avoir un peu d'eau résiduelle après un cycle, mais si de l'eau s'accumule, vérifiez les joints et les tuyaux pour détecter d'éventuelles fuites.

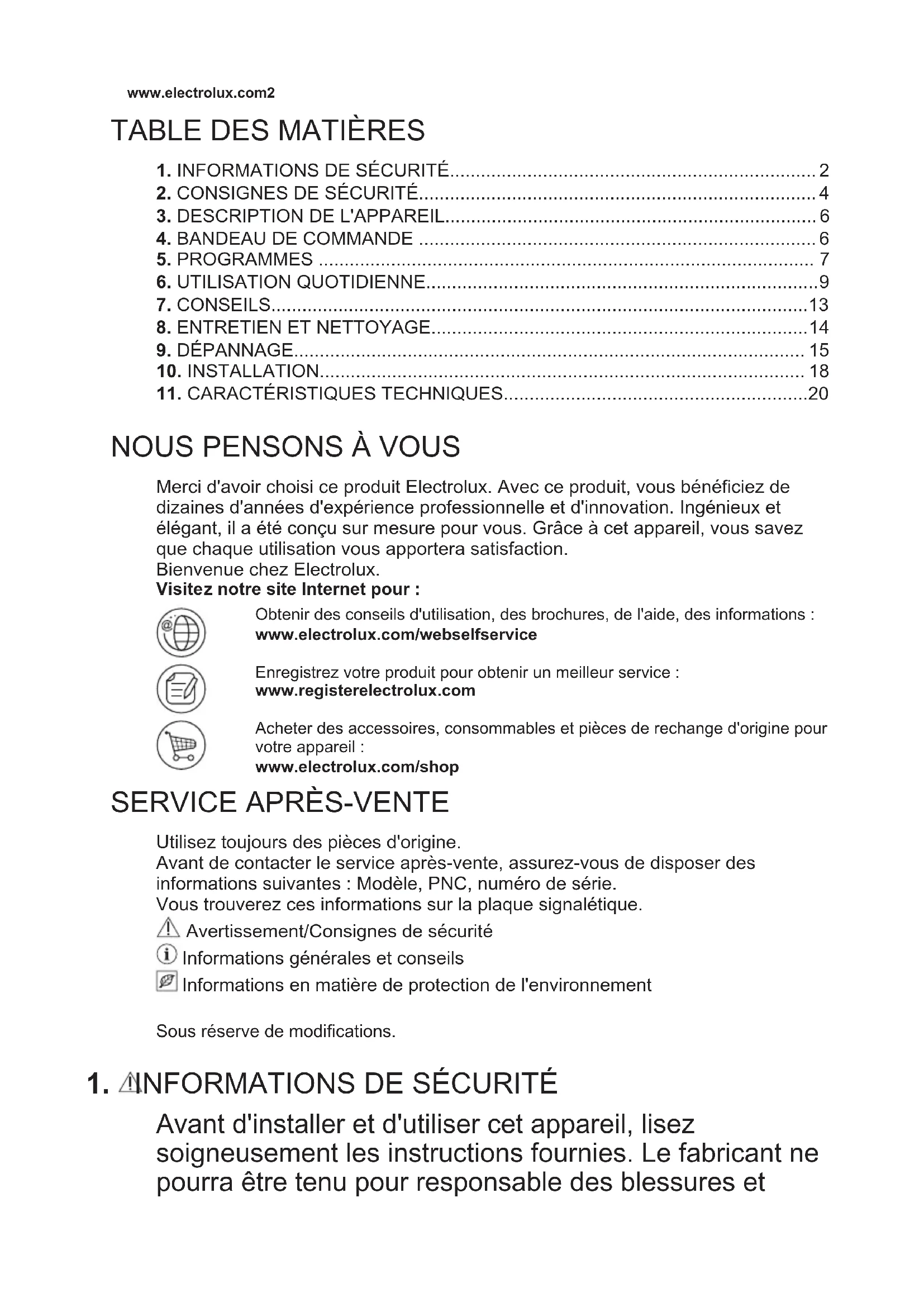

MODE D'EMPLOI ESF2400OK ELECTROLUX

Merci d'avoir besoinie ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil: www.electrolux.com/shop

SERVICE APRÉS-VENTE

Utilisez toujoursdespiècesd'origine.

Avant de contacter le service après-vente, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Youtouvrezcesinformationsurla plaque signaletique.

Avertissement/Consignes de sécurité
Informations generales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. INFORMATIONS DE SECURITE

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et

dégats résultat d'une mauvaise installation ouutilisation.Conservez toujours les instructions dans unlieu sur et accessible pour vous y reférer ulterieurement.

1.1 Sécurité générale

• Cet apparéil est conçu uniquement pour un usage domestique et des situations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;

• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.

• Ne modifiez pas les caractéristiques de cet apparéil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.3 (0.03) / 10 (1) bar (MPa)
• Respectez le nombre maximal de 6 couverts.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréée ou un technicien qualifié afin d'éviter tout danger.
• Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.

• Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette.

• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens apparèils.

1.2 Sécurité des enfants et des personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laisses pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'ordinateil sans surveillance.

2. CONSIGNES DE SECURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage et les boulons de transport.
• N'installez pas et ne branchez pas un apparéil endommagé.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ .

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Ne déplacez pas l'appareil sans l'avoir déconnecté de l'alimentation électrique.

2.2 Raccordement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre.
- Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.
Utilisez une prise correctement installee et protegee contre les chocs.
L'appareil ne doit pas etre raccordé a l'aide d'une prise multiple ou d'un prolongateur.
Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cable d'alimentation de l'appareil doit etre effectue par notre service après-vente agreé.
- Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
- Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- Cet apparéil est fourni avec un cable d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approvée ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).

2.3 Raccordement à l'arrivée d'eau

Veillez a ne pas endommager les tuyaux de circulation d'eau.
- Avant d'insteller des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuee ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'ecouler jusqu'à ce qu'elle soit parfaitement propre et claire.

• Pendant et après la première utilisation de l'appareil, vérifie qu'aucune fuite n'est visible.
• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour replacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil; ne jouez pas avec.
  N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.
• Ne montez pas sur la porte ouverte de l'appareil et ne vous asseyez pas dessus.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la portependant le déroulement d'un programme.

2.5 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique
• Coupe le cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

3. DESCRIPTION DE L'APPAREIL

3.1 Vue d'ensemble

1 Réservoir de sel régissant
2 Distributeur de produit de lavage
3 Distributeur de liquide de rinceage
4 Bras d'aspersion
5 Filtres
6 Plaque signalétique
Tuyau de vidange

8 Raccord du tuyau d'arrivée d'eau
9 Cable d'alimentation electrique
10 Panier
11 Panier à couverts
12 Tuyau d'arrivée d'eau
13 Entonnoir

4. BANDEAU DE COMMANDE

1 Touche Marche/Arret
2 Affichage

3 Départ différé
4Programmes

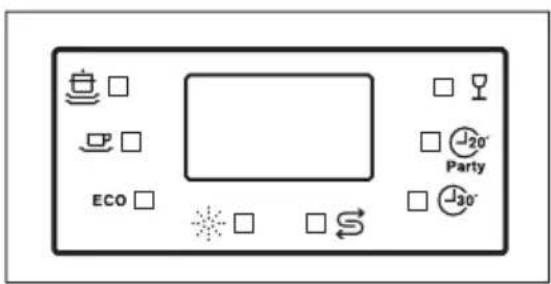

4.1 Voyants

Indicateur Désignation
®	Programme Intensive
®	Programme Normal
ECO	Programme ECO
®	Liquide de rinçage
S	Sel
130°	Programme Quick Plus
®®/Purity	Programme 20 min party
♀	Programme Glass

5.PROGRAMMES

5.1 Programmes

Programme	Degré de salissure Type de vaissette	Phases du cycle	Prélavage / lavage avec dé-tergent	Durée (min)	Con-som-ma-tion élec-trique (KWh)	Eau (I)	Liquide de rinçagge
Intensive	Très sa-le / nourri-ture sé-chée Cassero-les,.POÉ-les, mar-mites	• Prélavage à 50 °C • Lavage à 70 °C • Rinceage à 70 °C • Sécha-ge	3 g / 15 g	140 0.9	10.0 OUI
Programme	Degré de salissureType de vaiselle	Phases du cycle	Prélavage / lavage avec dé-tergent	Durée (min)	Con-som-ma-tion élec-trique(KWh)	Eau (l)	Liquide de rinça-ge
Normal	Normale-ment saleCassero-les, as-siettes,verres,poêles	• Prélavery• Lavage à 60 °C• Rincavage à 70 °C• Sécha-ge	3 g / 15 g	120 0.7	8.0 OUI
ECOECOEN 50242	Normale-ment saleVaiselle,couverts	• Prélavery• Lavage à 50 °C• Rincavage à 70 °C• Sécha-ge	3 g / 15 g	190 0.61	6.5 OUI
Glass	Normale-ment ou légère-ment saleVerres,cristal,porcelai-ne	• Lavage à 45 °C• Rincavage à 60 °C• Sécha-ge	18 g	75 0.5	7.0 OUI
20 minparty	Vaiselle fraîche-ment saleTasses àcafé,ver-res	• Lavage à 46 °C• Rincavage à 42 °C	5 g	20 0.33	7.0
QuickPlus	Légère-ment saleTous	• Lavage à 40 °C• Rincavage à 40 °C	15 g	30 0.25	6.0

5.2 Réglage et départ d'un programme

Départ d'un programme

1. Fermez la porte de l'appareil.

2. Ouvrez le robinet d'eau.

3. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.

4. Pour selectionner un programme, appuyez sur la touche Programmes jusqu'à ce que levoyant du programme selectionné s'allume.
5. Appuyez sur la touche Départ/Pause pour démarrer le programme.

Démarrage d'un programme avec départ différé

1. Fermez la porte de l'appareil.
2. Ouvrez le robinet d'eau.
3. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
4. Sélectionnez un programme.
5. Appuyez sur la touche Départ différé pour retarder le départ d'un programme jusqu'à 24 heures.
   Levoyant de prélavage s'allume.
6. Appuyez sur la touche « Départ/Pause » pour lancer le décompte.
   Le symbole « : » clignote.

Lorsque le décompte est terminé, le programme démarre automatiquement.

Annulation du Départ différé

1. Appuyez sur la touche Départ/Pause.
2. Appuyez sur la touche Départ différé et maintenez-la enforcée jusqu'à ce que 0 s'affiche.
3. Appuyez sur la touche Départ/Pause.
   Le programme démarre automatiquement.

Interruption d'un programme

1. Ouvrez la porte de l'appareil. L'appareil s'arrête.
2. Fermez la porte de l'appareil.
   Le programme reprend la où il s'était interrompu.

Annulation d'un programme

Appuyez sur la touche Marche/Arrêt pendant 3 secondes pour annuler le programme.

Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Quand un programme est terminé, un signal sonore intermittent se fait entendre pendant environ 8 secondes.

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil.
2. Fermez le robinet d'eau.

• Attendez que la vaisse refroidisse avant de la retirer du lave-vaisse. La vaisse encore chaude est sensible aux chocs.
• Les cots et la porte de l'appareil peuvent être mouillés. L'acier inoxydable refroidit plusrapidement que la vaisselle.

6. UTILISATION QUOTIDIENNE

6.1 Utilisation de l'ordinateil

1. Remplissez le réservoir de Sel regénérant pour lave-vaisselle.
2. Remplissez le distributeur de liquide de rinceage avec le liquide de rinceage.

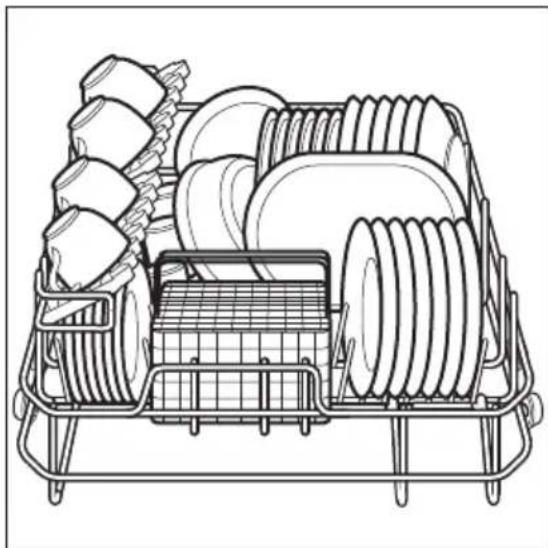

3. Chargez le panier.
4. Ouvrez le robinet d'eau.
5. Reglez le programme adapté au type de vaisselle et au degré de salissure.
6. Ajoutez du produit de lavage.
7. Lancez le programme.

6.2 Utilisation du sel régissant

L'eau dure contient une grande quantité de minéraux pouvant endommager l'appareil et donner de mauvais résultats de lavage. L'adoucisseur d'eau neutralise ces minéraux.

Contactez notre compagnie des eaux pour avoir des informations sur la durée de l'eau de votre région.

ATTENTION!

Utilisez uniquement du sel régénérant concu pour les lave-vaisselle. D'autres types de sels sont susceptibles d'endommager l'appareil.

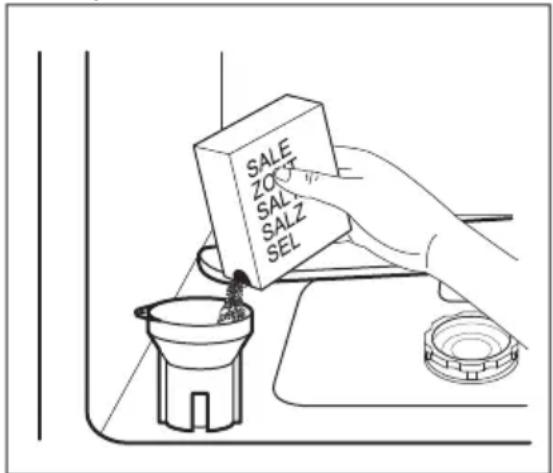

Remplissage du réservoir de sel régissant

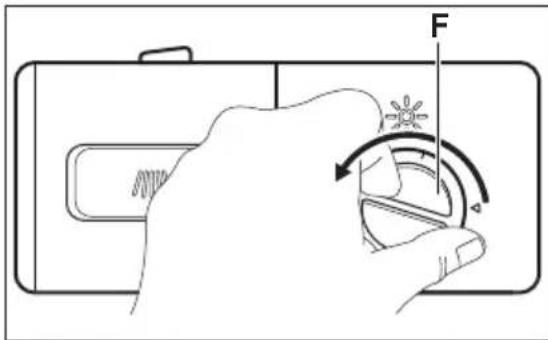

1. Tournez le couvercle du réservoir de sel regénérant vers la gauche et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel regénérant (uniquement la première fois).
3. Servez-vous de l'entonnoir pour verser le sel regénérant pour lavevaisselle dans le réservoir de sel régénérant.

1. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel regénérant.

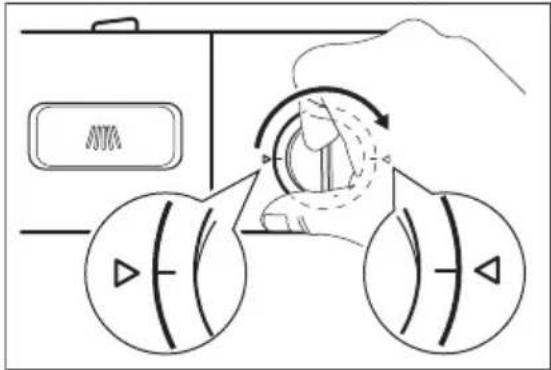

2. Tournez le couvercle du réservoir de Sel regénérant vers la droite pour refermer le réservoir de sel régénérant.

De I'eau et du sel peuvent s'écouler du réservoir de sel régissant quand vous le replissez ce qui pourrait un risque de corrosion. Pour éviter cela, lancez un programme immédiatement après avoir rempli le réservoir de sel régissant.

Remplissez le réservoir de sel regénérant quand le voyant Sel s'affiche à l'écran.

Adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'accuee d'eau qui pouraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesure en échelles d'équivalence.

L'adoucisseur doit être régle en fonction du degré de durée de l'eau de votre région. Voitre comprendie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajustat pour vous garantir de bons résultats de lavage.

Pour modifier le réglage de l'adoucisseur d'eau :

1. Fermez la porte de l'appareil.
2. Appuyez sur la touche Marche/Arrêt
3. Appuyez aussitôt sur la touche Départ/Pause et maintenez-la enfonnée pendant 6 secondes.
4. Le niveau actuel de l'adoucisseur d'eau s'affiche.
5. Appuyez aussitôt sur la touche Départ/Pause pour désir le niveau souhaité.
6. Le niveau est enregistré au bout de 6 secondes.

Durete de I'eau

Dureté de l'eau Réglage du niveau de
Degrès allemands (°dH) Unité internationale (mmol/l)	l'adoucisseur d'eau
0 - 5 0.0 - 0.9 H1
6 - 11 1.0 - 2.0 H2
12 - 17 2.1 - 3.0 H3
18 - 22 3.1 - 4.0	H41)
23 - 34 4.1 - 6.1 H5
35 - 45 6.2 - 8.0 H6

1) Réglages d'usine.

Si vous utilisez un détergent standard, réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de replissage du sel régénérant.

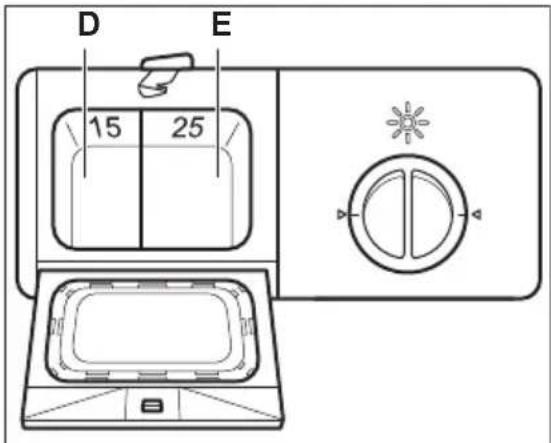

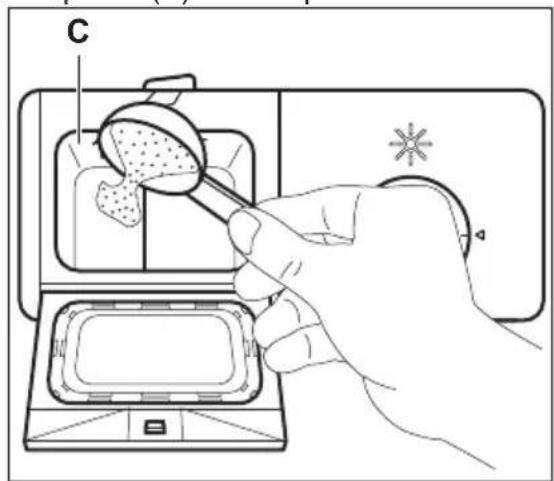

6.3 Utilisation du produit de lavage

ATTENTION!

Utilisez uniquement des produits de lavage pour lave-vaisse.

Afin de réserve l'environnement, n'utilise que la quantité de produit de lavage recommandaee par le fabricant de celui-ci.

Remplissez le distributeur de produit de lavage avant chaque cycle de lavage.

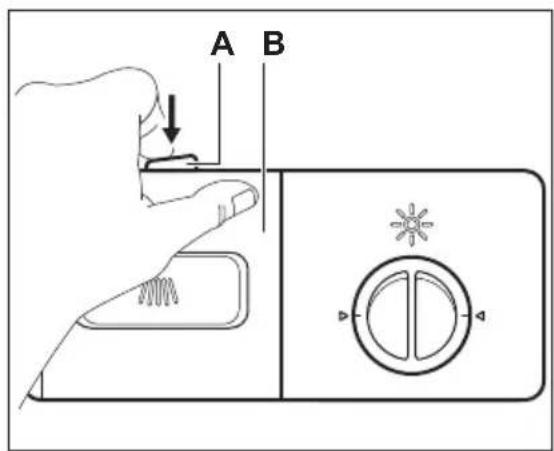

Remplissage du distributeur de produit de lavage

1. Appuyez sur le levier de fermeture (A) pour ouvrir e couvercle (B) du distributeur de produit de lavage.

1. Mettez le produit de lavage (environ 15 g) dans le compartment (C). Le compartment dispose de 2 parties (D) et (E) qui correspondent à des quantités différentes de produit de lavage (15 g et 25 g). Mettez les pastilles de produit de lavage dans la partie (E) du compartment.

1. Fermez le distributeur de produit de lavage. Appuyez sur le couvercle jusqu'à ce que le levier de fermeture se verrouille en position.
2. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage (environ 3 g) sur le couvercle du distributeur de produit de lavage.

i

Les pastilles de produit de lavage ne se dissolvent pas complètement avec des programmes courts et des résidus de produit de lavage peuvent apparaitre sur la vaisselle quand le programme est terminé. Nous recommendons d'utiliser des pastilles de produit de lavage avec des programmes longs.

6.4 Utiliser à nouveau du produit de lavage, du sel régénérant et du liquide de rincege séparation

1. Remplissez le réservoir de sel regénérant et le distributeur de liquide de rincege.
2. Demarrez un programme sans vaisselle.
3. Quand le programme est terminé, reglez la position du distributeur de liquide de rinceage.

6.5 Utilisation du liquide de rençage

ATTENTION!

Utilisez uniquement du liquide de rincege spécialement concu pour les lave-vaisselle.

Le liquide de rincege permet a la vaisselle de secher sans traces ni taches.
Le liquide de rincege est automatiquement ajoute au cours de la derniere phase du rincege.

Remplissage du distributeur de liquide de rincege

1. Tournez le couvercle (F) dans les sens inverse des aiguilles d'une montre et sortez-le.

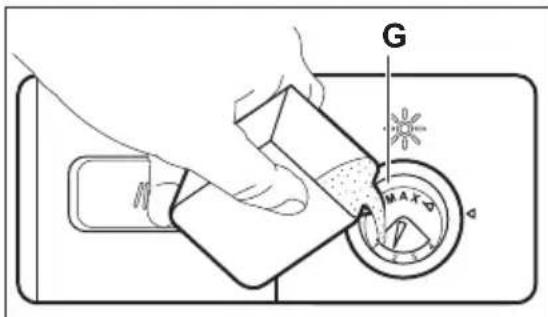

1. Remplissez le distributeur de liquide de rinceage (G) avec du liquide de rinceage. Le repere « MAX' » indique le niveau maximum.

1. Si le liquide de rincege déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse pendant le programme.

2. Remettez le couvercle en place et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position. Assurez-vous

que les repères sur le couvercle et sur le distributeur sont alignés.

Remplissez le distributeur de liquide de rençage quand levoyant liquide de rençage s'affiche sur l'écran.

Vous pouvez regler le dosage du liquide de rincege entre les positions 1 (dosage minimal) et 4 (dosage maximal).

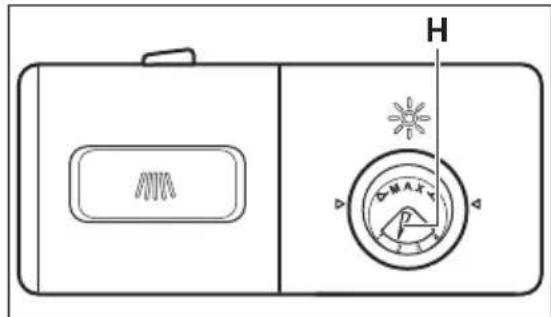

Tournez le sélecteur de liquide de rincege (H) pour augmenter ou diminuer le dosage.

Réglage du dosage de liquide de rincege

Réglage d'usine: position 3.

7. CONSEILS

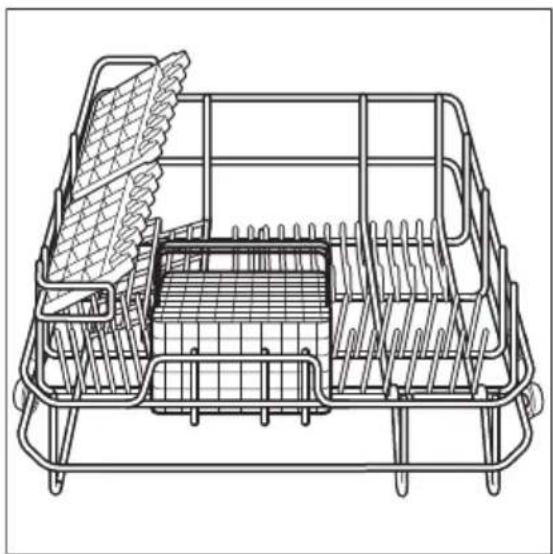

7.1 Chargement du panier

Abaissez les rangiées d'ergots du panier inférieur pour pouvoir charger les grands plats, casseroles, poëles et saladiers.

Intercalez les cuilleres aux autres couverts, afin d'eviter qu'elles ne s'emboitent.

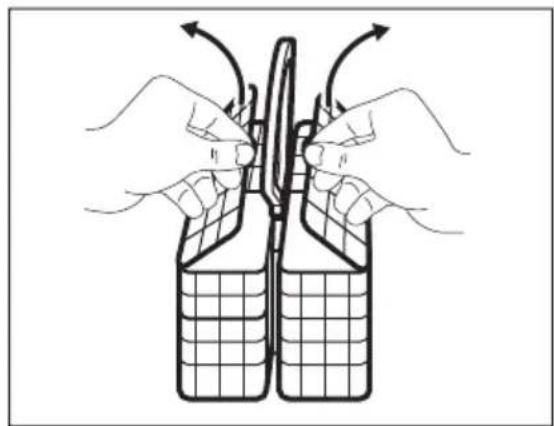

Le panier à couverts dispose de 2 grilles qui peuvent facilement s'enlever.

ATTENTION!

Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.

7.2 Consels

• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Enlevez tous les restes d'aliments.
• Laissez tremper les casseroles contenant des restes d'aliments brûlés.
• Chargez les articles creux (tasses, verres et cassetoles) en les returnant.

Assurez-vous que I'eau ne s'accumule pas dans le creux ou dans un fond bombé.
Assurez-vous que la vaisse et les couverts ne sont pas insérés les uns dans les autres et ne se chevauchent pas.
Assurez-vous que les verres ne se touchent pas, pour éviter qu'ils ne se brisent.
- Placez les petits articles dans le panier à couverts.
- Intercalez les cuilleres aux autres couverts, afin d'eviter qu'elles ne s'emboitent.
Lorsque you place des articles dans le panier, assurez-vous que l'eau puisse acceder a toutes les surfaces.
Assurez-vous que les articles légers ne peuvent pas se déplacer.
- La vaisselle en plastique et les poêles en matériel au antiadhésif tendent à retenir les gouttes d'eau.
- Les couteaux à longues lames représentent des dangers potentiels quand ils sont positionnés verticalement.

8. ENTRETIEN ET NETTOYAGE

8.1 Maintenance

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

ATTENTION!

N'utilise jamais l'appareil sans filtrés. Assurez-vous que les filtrés sont correctement positionnés. Un positionnement incorrect des filtrés peut donner de mauvais résultats de lavage et endommager l'appareil.

Des filtres sales et un bras d'aspersion obstrué diminuant la qualité des résultats de lavage. Contrôlez régulierement et, le cas échéant, nettoyez les filtres.

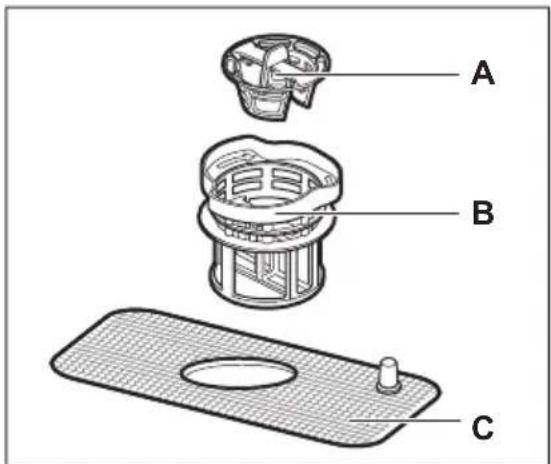

8.2 Retrait et nettoyage des filtrés

Le filtr se compose de 3 parties.

A. Le filtrre grossier
B. Le filtré fin
C. Le contrôle principal

1. Tournez le filtré fin (B) vers la gauche et retirez l'ensemble du filtré.
2. Retirez le filtrre grossier (A) en le tirant pour le sortir du filtrre fin (B).
3. Lavez entiement les filtres avec de l'eau et une Brosse.
4. Replacez le contrôle grossier (A) dans le contrôle fin (B).
5. Installez l'ensemble du filtré dans la cuve et tournez le filtré fin (B) vers la droite jusqu'à ce qu'il se bloque.

8.3 Pour nettoyer le bras d'aspersion

Ne retirez pas le bras d'aspersion. Si des résidus ont bouché les orifices du bras d'aspersion, eliminez ceux-ci à l'aide d'un objet fin et pointu.

9. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

9.1 En cas d'anomalie de fonctionnement

Si l'appareil ne démarre pas ou s'il s'arrête en cours de fonctionnement,

8.4 Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide.

Utilisez uniquement des produits de nettoyage neutes.

N'utilisez enaucun cas des substances abrasives,des tampona recurer ou des solvants (par ex., de I'acetone).

8.5 Protection contre le gel

Protégez l'appareil du gel, en hiver par exemple. Àpres chaque cycle :

1. Debranchez l'appareil de la prise murale.
2. Fermez l'arrivée d'eau et déconnectez le tuyau d'arrivée d'eau de la vanne d'arrivée d'eau.
3. Vidangez l'eau presente dans le le tuyau d'arrivée d'eau de la vanne d'arrivée d'eau.
4. Raccordez le tuyau d'arrivée d'eau à la vanne d'arrivée d'eau.
5. Retirez le filtré au bas de la cuve et récapuérez l'eau présente dans le collecteur à l'aide d'une éponge.

verifiez si vous pouvez résoudre le problème par vous-même en vous aidant des informations du tableau avant de contacter le Service après-vente/agree.

Pour certains problèmes, les voyants des programmes clignotent pour indiquer un dysfonctionnement.

Problème et code d'alarme Solution possible
L'appareil ne se remplit pas d'eau.L'affichage indique le programme E1.Un signal sonore intermittent re-tentitpendant environ 30 secon-des.	Assurez-vous que le robinet d'eau est ou-vert.Assurez-vous que la pression de l'av里程碑 d'eau n'est pas trop BASse. Pour obtenir cet-ite information,contactez vosu纪委 compagnie des eaux.Assurez-vous que le robinet d'eau n'est pas obstrué.
Le système de sécurité anti-débor-dement s'est déclenché.L'affichage indique le programme E4.Un signal sonore intermittent re-tentitpendant environ 30 secon-des.	Fermez le robinet d'eau et contactez le ser-vice après-vente agréé.
L'appareil ne s'allume pas. Assurez-vous que la fiche du cable d'alien-mentation est bien insérée dans la prise de courant.Assurez-vous qu'aucun fusible n'est grillédans la boîte à fusibles.
Le programme ne démarre pas. Vérifiez que la portec de l'appareil est fer-mée.Appuyez sur la touche Départ.Si vous avez sélectionné un départ différé,annulez-le ou attendez la fin du décompte.
L'appareil ne vidange pas l'eau. Assurez-vous que le tuyau de vidange est correctement raccordé.Assurez-vous que les filtres de l'appareil sont propres.Assurez-vous que le siphon de l'évier se vi-de correctement.

Après avoir vérifié l'appareil, selectionnez et lancez à nouveau le programme. Si le problème persiste, contactez le service après-vente/agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente/agree.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. Notez ces informations :
Modèle
Nombre de série (S.N.)

9.2 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause probable Résolution possible
La vaisselle n'est pas pro-pre.	Le programme sélectionné n'est pas adapté au type de vaisselle et/ou au degré de salissure.	Assurez-vous que le programme sélectionné estadapté au type de vaiselier et/ou au degré de salissure.
	Le panier n'a pas été char-gé correctement, l'eau n'apaspu accéder à toutes les surfaces.	Ne surchargez pas le pa-nier.
	Le bras d'aspersion ne peut pas tournier parce que la vaisselle est mal positi­nnée.	Assurez-vous que le bras d'aspersion tourne libre-ment avant de lancer unprogramme.
	Les filtres sont obstrués. Assurez-vous que les fil-tres sont propres.
	Les filtres sont mal montés et installés.	Assurez-vous que les fil-tres sont montés et instal-lés correctement.
	La quantité de produit de lavage n'est pas suffisante ou chaque produit de lavage n'a été utilisé.	Assurez-vous qu'une quantité suffisante produit de lavage est utilisée.
Traces de calcaire sur lavaisselle.	Le réservoir de sel régéné­rant est vide.	Remplissez le réservoir de sel régéné­rant avec du sel spécifiquement conçu pour lave-vaisselle.
	Le bouchon du réservoir de sel régéné­rant n'a pas été fermé correctement.	Assurez-vous que le réser­voir de sel régéné­rant estcorrectement fermé.
Les verres et la vaisselle représentent des traces ou des taches laiteuses.	Le niveau de l'adoucisseur d'eau est trop élevé.	Réglage de l'adoucisseur d'eau à un niveau plus fai­ble.
Les verres et la vaisselle représentent des couches bleu­âtres.	La quantité de liquide de rincavage est trop élevé.	Réglez le niveau du distrib­uteur de liquide de rinc­ge sur une position plus BASSE.
	Il se peut que le produit de lavage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisse est mouillée et terne.	Un programme sans phase de séchage a été sélec- tionné.	Sélectionnez un program- me compteant une phase de séchage.
	Le distributeur de liquide de rinceage est vide.	Remplissez le distributeur de liquide de rinceage avec le liquide de rinceage.

9.3 Codes d'erreur

Code Signification Cause probable
E1 Durée d'arrivée d'eau pro-longée.	Le robinet est fermé ou l'arrivée d'eau est limitée ou la pression de l'eau est trop faible.
E3 La température requise n'est pas atteinte.	Anomalie de fonctionnement de la résistance.
E4 Remplissage excessif. Arrivée d'eau trop impor-tante ou fuite de certains éléments du lave-vaisselle.

10. INSTALLATION

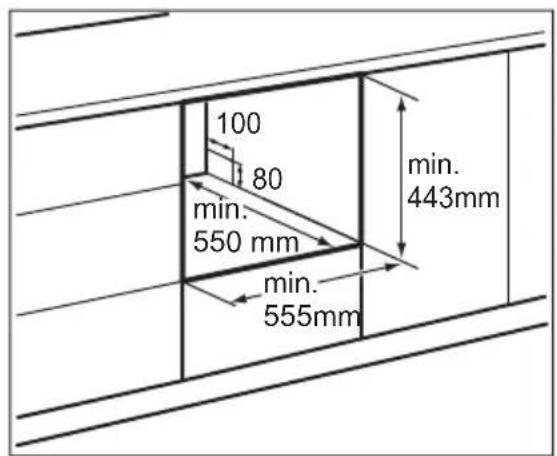

10.1 Montage

Assurez-vous que l'appareil dispose d'un espace minimum de 50 mm des deux cotés de la porte complètement ouverte.

Conservez une distance de 5 mm entre les deux cots de l'appareil et l'armoire. L'armoire dispose de deux orifices au niveau de l'armoire.

1 Orifice du cordon d'alimentation, du tuyau de vidange et de l'arrivée d'eau. Pour faciliter une installation correcte, positionnez l'orifice sur la droite ou sur la gauche de l'appareil.

10.2 Branchement électrique

AVERTISSEMENT!

N'utilisez pas de rallonge ou d'adaptateur electrique avec cet apparéil.

AVERTISSEMENT!

Ne pas couper ou-retirer la mise à la terre.

AVERTISSEMENT!

Procedez au raccordement electrique à l'aide du cordon d'alimentation.

La tension nominale figure sur la plaque signalétique.

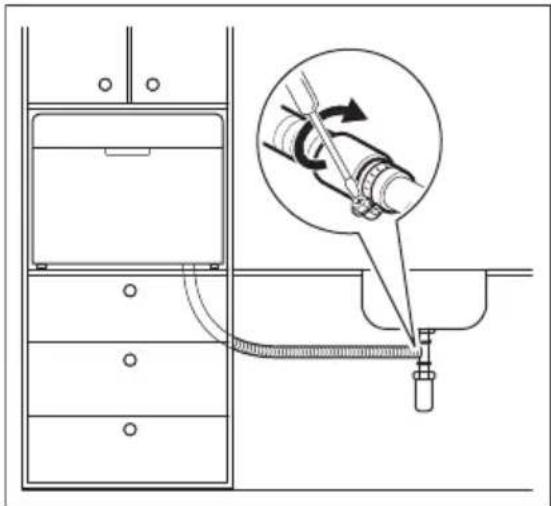

10.3 Raccordement du tuyau de vidange

Raccordez le tuyau de vidange sur une canalisation de vidange dont le diamètre minimum est de 40~mm

• Placez le tuyau de vidange directement dans l'évier. Utilisez le support spécifique en plastique.

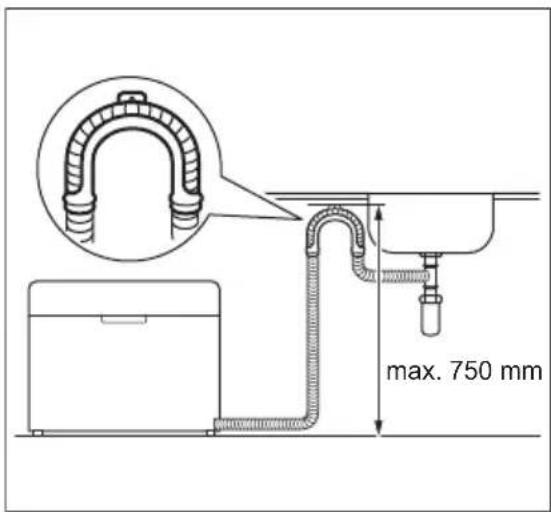

Le tuyau de vidange doit se couver à moins de 750~mm du bas de l'appareil pour éviter les problèmes pendant la phase de vidange.

Enlevez le bouchon de l'évier lorsque l'appareil évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil.

La rallonge de tuyau ne doit pas dépasser 2 metres. Son diamètre interieur ne doit pas être inférieur au diamètre du tuyau.

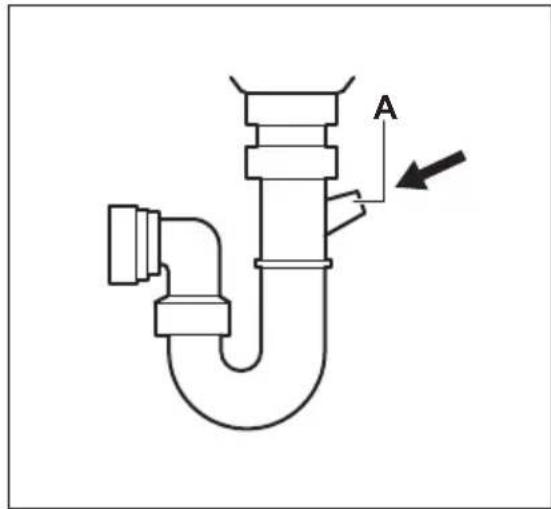

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, enlevez la membrane en plastique (A). Si vous oubliez d'enlever la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisse.

Les éléments suivants doivent être vérifiés avant de lancer le lave-vaisselle.

L'appareil est de niveau et correctement fixé.
La vanne d'arrivée d'eau est ouverte.
- Les raccordements du tuyau d'arrivée d'eau sont bien serrés et ne représentent pas de fuites.
- Les cables sont bien branchés.
L'alimentation electrique est activee.
- Les tuyaux d'arrivée d'eau et de vidange sont bien fixés.

• Tous les éléments d'emballage et les documents imprimés doivent être rétrés du lave-vaisselle.

11. CARACTERISTIQUES TECHNIQUES

11.1 Fiche d'informations produit

Marque Electrolux
Modèle ESF2400OW 911046001	ESF2400OH 911046003
	ESF2400OK 911046004
	ESF2400OS 911046005
Capacité nominale (couverts standard) 6
Classe d'efficacité énergétique A+
Consommation d'énergie en kWh par an, basée sur 280 cycles de lavage standard utilisant de l'eau froi-de et les modes de basse consommation énergétique. La consommation énergétique réelle dépendra de l'utilisation de l'appareil.	175
Consommation énergétique du cycle de lavage standard (kWh)	0.609
Consommation d'énergie en mode « arrêt » (W) 0.49 W
Consommation d'énergie en mode « Veille » (W) 0.49 W
Consommation d'eau en litres par an, basée sur 280 cycles de lavage standard. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.	1820
Classe d'efficacité du séchage sur une échelle allant de G (moins efficace) à A (plus efficace)	A
Le « programme standard » est le cycle de lavage standard utilisé pour les informations de l'étiquette énergétique et de la fiche produit. Ce programme est idéal pour laver des couverts normalement sa-les. Il s'agit du programme le plus efficace en ter-mes de consommation d'eau et d'énergie. Il est indi-qué comme étant le programme « Éco ».	ECO
Durée du programme pour un cycle de lavage stan-dard (min.)	195
Durée du mode « Veille » (min.) 30
Niveau sonore (db(A) re 1 pW) 52
Appareil intégrable O/N Non

11.2 Informations techniques supplémentaires

Hauteur 438 mm

Largeur 550 mm

Profondeur 500 mm

Profondeur avec la portetotalement ouverte 812 mm

Tension de charge connectée Voir la plaque signalétique

Pression de l'eau 0.04 - 1.0 MPa

Alimentation électrique Voir la plaque signalétique

12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prevus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

electroniques. Ne jetez pas les apparciels portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

FRANCE ONLY

INDICE

1. INFORMAZIONI DI SICUREZZA 22
2. ISTRUZIONI DI SICUREZZA 24
   3.DESCRIPTIONDELPRODOTTO 26
3. PANNELLO DI CONTROLLO 26
   5.PROGRAMMI 27
4. UTILIZZO QUOTIDIANO 29
5. CONSIGLI E SUGGERIMENTI UTILI 33
   8.PULIZIA E CURA. 34
6. RISOLUZIONE DEI PROBLEMI 35
7. INSTALLAZIONE 37
8. DATI TECHNICI 39

PENSATI PER VOI
