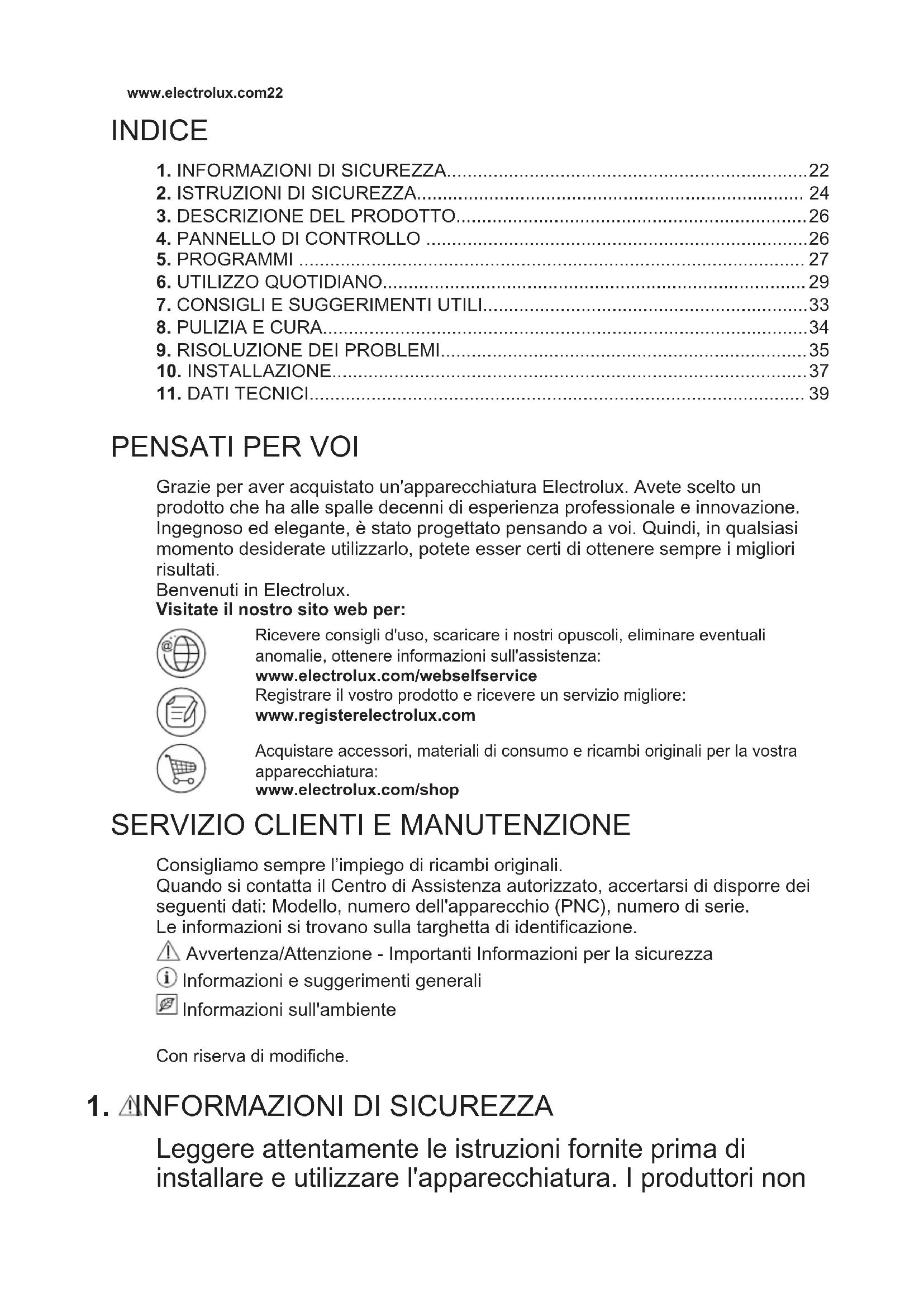

MANUALE UTENTE ESF2400OK ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza: www.electrolux.com/webselfservice Registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie. Le informazioni si trovano sulla targhetta di identificazione. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni e suggerimenti generali Informazioni sull'ambiente Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non www.electrolux.com22sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Avvertenze di sicurezza generali

• Questo elettrodomestico è destinato ad un uso domestico e applicazioni simili, quali: – case di campagna; cucine di negozi, uffici e altri ambienti di lavoro; – clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.3 (0.03) / 10 (1) bar (MPa)

• Rispettare il numero massimo di 6 coperti.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Mettere le posate all'interno del cestello con le estremità appuntite rivolte verso il basso, oppure metterle nel cassetto delle posate in posizione orizzontale con le estremità affilate rivolte verso il basso.

• Non lasciare l'apparecchiatura con la porta aperta senza sorveglianza per evitare che qualcuno inciampi e cada.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• Non usare acqua spray ad alta pressione né vapore per pulire l'apparecchio. ITALIANO 23• Qualora l'apparecchiatura disponga di aperture di ventilazione nella base, queste non vanno coperte da oggetti quali ad esempio un tappeto.

• L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

1.2 Sicurezza dei bambini e delle persone

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.

• Tenere lontani dall'apparecchiatura i bambini al di sotto dei 3 anni se non costantemente supervisionati.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere i detersivi al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura quando l'oblò è aperto.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

• Togliere tutto l'imballaggio e i bulloni per il trasporto.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Non spostare l'apparecchiatura senza averla prima scollegata dall'alimentazione elettrica. www.electrolux.com242.2 Collegamento elettrico AVVERTENZA! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• L'apparecchiatura è dotata di una presa 13 A. Se si rendesse necessario cambiare il fusibile della spina di alimentazione, utilizzarne uno da 13 A ASTA (BS 1362) (solo Regno Unito e Irlanda).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

• Se il tubo di carico è danneggiato, chiudere immediatamente il rubinetto e scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell’acqua.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• I detersivi per la lavastoviglie sono pericolosi. Attenersi alle istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non bere o giocare con l’acqua all’interno dell’apparecchiatura.

• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detergente sui piatti.

• Non sedersi o salire sull'oblò aperto dell'apparecchiatura.

• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

ITALIANO 253. DESCRIZIONE DEL PRODOTTO

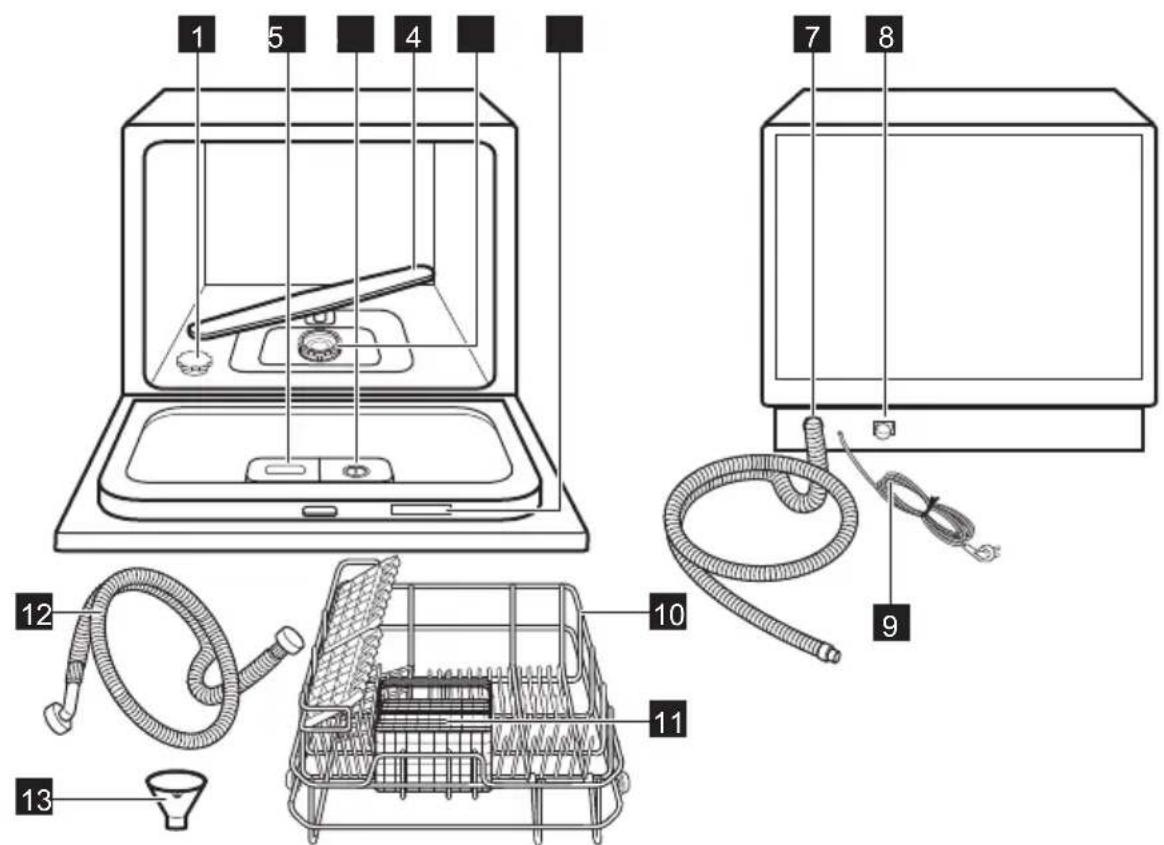

Contenitore del sale

Contenitore del detersivo

Tubo flessibile di scarico

Collegamento tubo di carico

Cavo dell'alimentazione

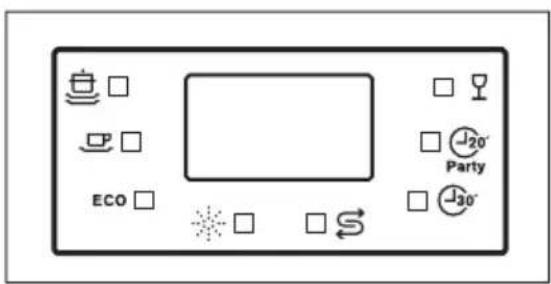

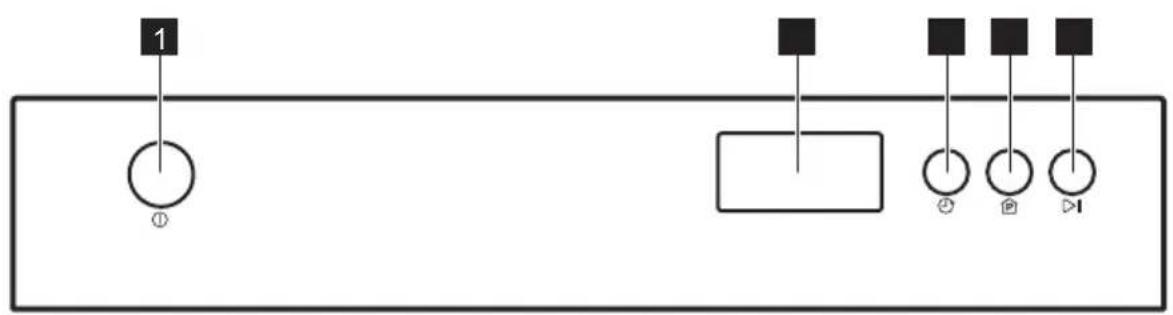

Grado di sporco Tipo di carico Fasi del ciclo Detersivo prelavag‐ gio/lavag‐ gio princi‐ pale Dura‐

Grado di sporco Tipo di carico Fasi del ciclo Detersivo prelavag‐ gio/lavag‐ gio princi‐ pale Dura‐

• Asciu‐ gatura 3 g/15 g 190 0.61 6.5 SÌ Glass Sporco normale o leggero Bicchieri, cristalli, ceramica

• Risciac‐ quo a 60 °C

• Risciac‐ quo a 42 °C 5g 20 0.33 7.0 Quick Plus Sporco leggero Tutto

• Risciac‐ quo a 40 °C 15g 30 0.25 6.0 www.electrolux.com285.2 Impostazione ed avvio di un programma Avvio di un programma

1. Chiudere la porta

dell'apparecchiatura.

2. Aprire il rubinetto dell’acqua.

3. Premere il tasto On/Off per attivare

premere Programmi finché la spia del programma selezionato non si accende.

5. Premere Avvio/Pausa per avviare il

programma. Avvio del programma con Partenza ritardata

1. Chiudere la porta

dell'apparecchiatura.

2. Aprire il rubinetto dell’acqua.

3. Premere il tasto On/Off per

5. Premere il tasto Partenza ritardata

per ritardare un programma fino a 24 ore. La spia di prelavaggio si accende.

6. Premere il tasto Avvio/Pausa per

avviare il conto alla rovescia. ":" il simbolo lampeggia. Appena è completato il conto alla rovescia, il programma si avvia automaticamente. Annullamento della Partenza ritardata

1. Premere Avvio/Pausa.

2. Premere partenza ritardata fino a

quando non compare lo 0.

3. Premere Avvio/Pausa. Il programma

si avvia automaticamente. Interruzione di un programma

1. Aprire la porta dell'apparecchiatura.

L'apparecchiatura si arresta.

2. Chiudere la porta

dell'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. Annullamento di un programma Tenere premuto il tasto On/Off per circa 3 secondi per annullare il programma. Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma. Fine programma Una volta terminato un programma, viene emesso un segnale acustico intermittente per circa 8 secondi.

1. Premere il tasto On/Off per spegnere

2. Chiudere il rubinetto dell'acqua.

• Lasciare raffreddare le stoviglie prima di estrarle dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.

• Sulle pareti laterali e sulla porta dell'apparecchiatura può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

6. UTILIZZO QUOTIDIANO

6.1 Uso dell'apparecchiatura

1. Riempire il contenitore del sale con

sale per lavastoviglie.

2. Riempire il contenitore del

3. Caricare il cestello.

4. Aprire il rubinetto dell’acqua.

ITALIANO 295. Impostare il programma corretto per il tipo di carico ed il grado di sporco.

6. Aggiungere il detersivo.

7. Avviare il programma.

6.2 Uso del sale per

lavastoviglie L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all’apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell’acqua neutralizza tali minerali. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua. ATTENZIONE! Utilizzare solo sale specifico per lavastoviglie. Altri tipi di sale potrebbero provocare danni all'apparecchiatura. Riempire il contenitore del sale

1. Ruotare il tappo del contenitore del

sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel

contenitore del sale (solo la prima volta).

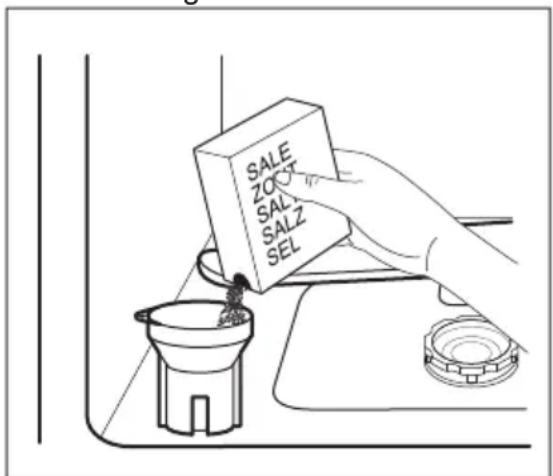

3. Riempire il contenitore con il sale per

lavastoviglie servendosi dell'imbuto.

4. Togliere l'eventuale sale rimasto

attorno all'apertura del contenitore.

5. Ruotare il tappo del contenitore del

sale in senso orario per chiuderlo. L'acqua e il sale possono fuoriuscire dal contenitore del sale quando si riempie quest'ultimo; ciò potrebbe causare rischio di corrosione. Per evitarlo, avviare immediatamente un programma dopo aver riempito il contenitore del sale. Riempire il contenitore del sale quando la spia appare sul display. Decalcificatore dell’acqua Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura. La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza dell'acqua è misurata in scale equivalenti. Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell’acqua locale. Per informazioni sulla durezza dell’acqua nella propria zona è possibile rivolgersi all’ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio. Per modificare le impostazioni del decalcificatore dell'acqua:

1. Chiudere la porta

dell'apparecchiatura.

2. Premere il tasto On/Off

3. Premere immediatamente Avvio/

Pausa e tenerlo premuto per 6 secondi.

4. Il display mostra il livello attuale del

decalcificatore dell'acqua.

5. Premere immediatamente Avvio/

Pausa per scegliere il livello desiderato.

6. Il livello viene memorizzato dopo 6

secondi. www.electrolux.com30Durezza dell'acqua Durezza dell'acqua Livello del decalcificatore dell’acqua Gradi tedeschi (°dH) Unità internazionale (mmol/l)

Impostazioni di fabbrica. Se si utilizza un detersivo standard, impostare un livello di durezza dell'acqua adeguato per mantenere l'indicatore di riempimento del sale attivo.

6.3 Uso del detersivo

ATTENZIONE! Utilizzare solo detersivi per lavastoviglie. Per motivi ecologici, non usare una quantità di detersivo superiore a quella consigliata dal produttore. Riempire il contenitore del detersivo prima di ogni ciclo di lavaggio. Versare il detersivo nell'apposito contenitore

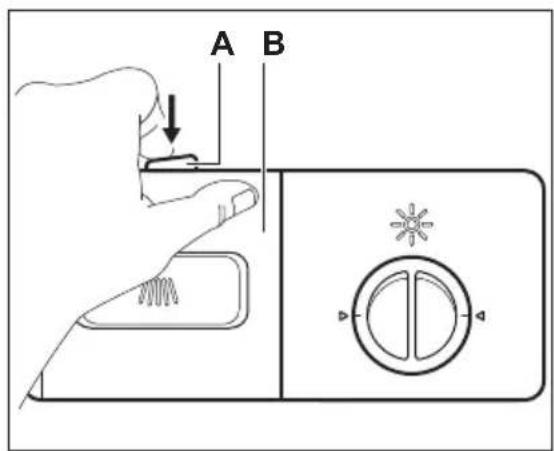

1. Premere il tasto di sgancio (A) per

aprire il coperchio (B) del contenitore del detersivo. A B

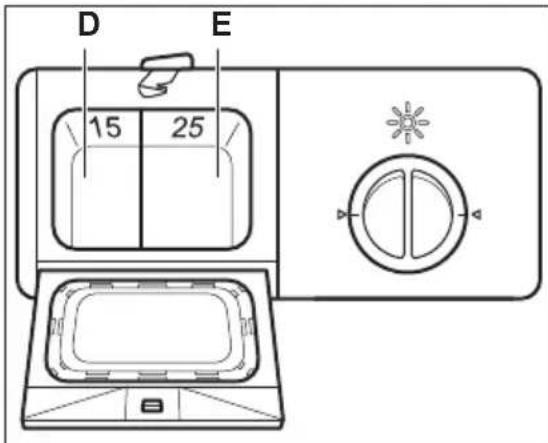

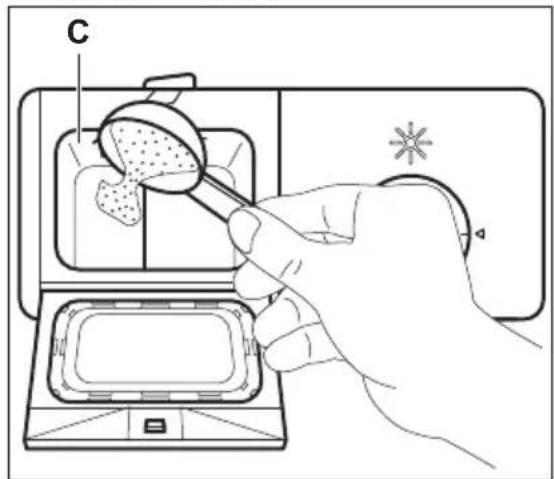

2. Mettere il detersivo (circa 15 grammi)

nel contenitore (C). Il contenitore dispone di 2 parti (D) e (E) che fanno riferimento a due diverse quantità di detersivo (15 g e 25 g). Mettere il detersivo in pastiglie nella parte (E) del contenitore.

3. Chiudere il contenitore del detersivo.

Premere il coperchio fino a che il tasto di sgancio non si blocca in posizione.

4. Se il programma ha una fase di

prelavaggio, mettere una piccola quantità di detersivo (circa 3 g) sul coperchio del contenitore del detersivo. Il detersivo in pastiglie non si scioglie completamente durante i programmi brevi e i residui di detersivo possono rimanere sulle stoviglie una volta terminato il programma. Consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

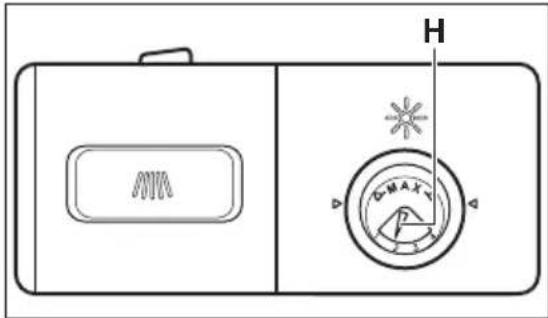

separatamente il detersivo, il sale ed il brillantante

1. Riempire il contenitore del sale e il

contenitore del brillantante.

2. Avviare un programma senza piatti.

3. Una volta terminato il programma,

regolare la posizione del contenitore del brillantante.

6.5 Uso del brillantante

ATTENZIONE! Utilizzare solo prodotti brillantanti specifici per lavastoviglie. Il brillantante permette di asciugare le stoviglie senza strisce o macchie. Il brillantante viene erogato automaticamente durante la fase dell'ultimo risciacquo. Riempire il contenitore del brillantante

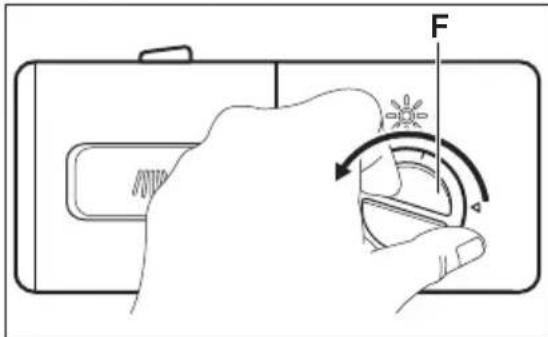

1. Ruotare il tappo (F) in senso

antiorario e rimuoverlo.

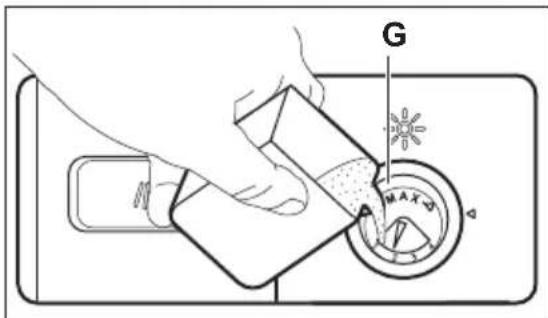

2. Riempire il contenitore del

brillantante (G). Il simbolo "MAX" indica il livello massimo.

3. Rimuovere l'eventuale brillantante

fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma durante il programma.

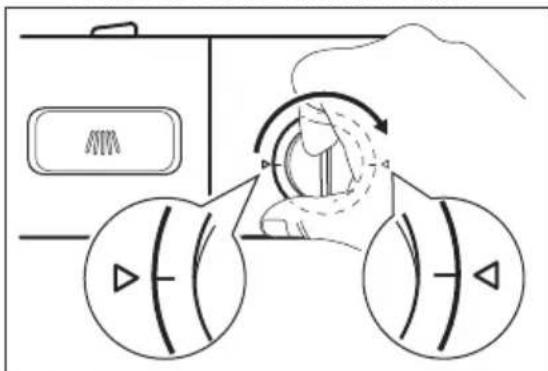

4. Riposizionare il tappo e ruotarlo in

senso orario fino a bloccarlo. Assicurarsi che i simboli sul tappo e sul contenitore siano allineati. www.electrolux.com32Riempire il contenitore del brillantante quando la spia corrispondente compare sul display. Regolare il dosaggio del brillantante Impostazione di fabbrica: posizione 3. È possibile impostare il livello del brillantante da 1 (dosaggio minore) a 4 (dosaggio maggiore). Ruotare il selettore del brillantante (H) per aumentare o diminuire il dosaggio.

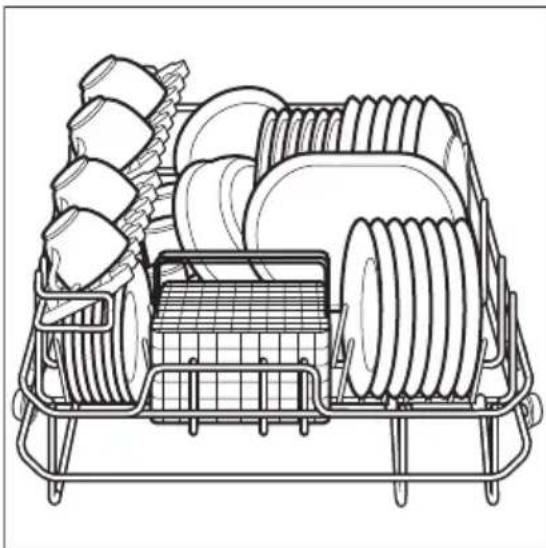

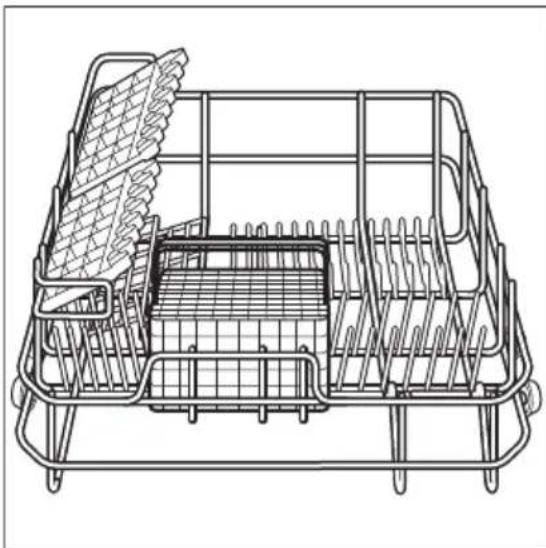

7.1 Caricare il cestello

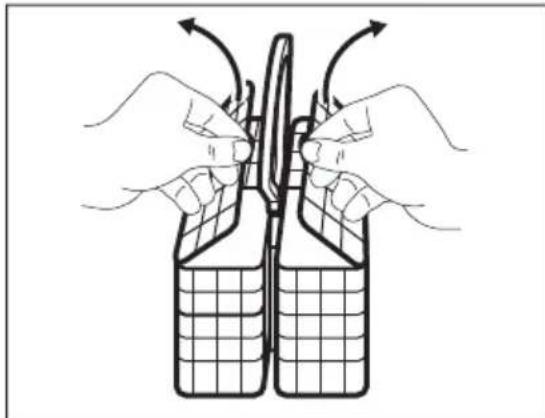

Le file dei supporti nel cestello inferiore possono essere abbassate per caricare pentole, padelle e insalatiere. Mischiare i cucchiai ad altre posate per impedire che aderiscano gli uni agli altri. Il cestello portaposate dispone di 2 griglie portaposate che possono essere facilmente rimosse. ATTENZIONE! Prima di avviare un programma, assicurarsi che il mulinello possa ruotare liberamente.

7.2 Consigli e suggerimenti utili

• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni per la pulizia).

• Eliminare i residui di cibo dalle stoviglie.

• Ammorbidire le tracce di bruciato sulle stoviglie.

• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l’apertura rivolta verso il basso.

• Assicurarsi che l’acqua non si depositi nei contenitori o nelle ciotole.

• Assicurarsi che le posate e i piatti non aderiscano tra loro.

• Verificare che i bicchieri non si tocchino l’un l’altro. ITALIANO 33• Disporre gli oggetti piccoli nel cestello portaposate.

• Collocare i cucchiai insieme ad altri tipi di posate per evitare che aderiscano tra loro.

• Quando si inseriscono le stoviglie nei cestelli, assicurarsi che l'acqua raggiunga tutte le superfici.

• Assicurarsi che gli oggetti leggeri non si muovano.

• Le stoviglie in plastica e i tegami in materiale antiaderente tendono a trattenere le gocce d'acqua.

• I coltelli a lama lunga sono potenzialmente pericolosi se posizionati verticalmente.

AVVERTENZA! Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa. ATTENZIONE! Non utilizzare l'apparecchiatura senza i filtri. Assicurarsi che i filtri siano posizionati correttamente. Un’errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all’apparecchiatura. Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Controllare regolarmente il livello di sporco e, se necessario, pulire i filtri.

8.2 Estrazione e pulizia dei filtri

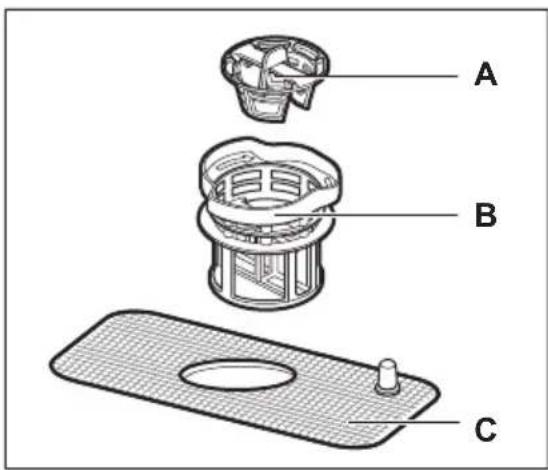

Il filtro si compone di tre parti. A. Filtro a grana grossa B. Filtro a grana fine C. Filtro principale

1. Ruotare il filtro a grana fine (B) in

senso antiorario ed estrarlo dal gruppo.

2. Rimuovere il filtro a grana grossa (A)

estraendolo dal filtro a grana fine (B).

3. Lavare bene i filtri con dell'acqua e

4. Posizionare il filtro a maglia grossa

(A) nel filtro a grana fine (B).

5. Sistemare il gruppo filtro nella vasca

e ruotare il filtro a grana fine (B) in senso orario finché non si blocca.

8.3 Pulizia del mulinello

Non rimuovere il mulinello. Se i fori del mulinello sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

8.4 Per pulire le superfici

esterne Pulire le superfici esterne dell’apparecchiatura e il pannello dei comandi con un panno morbido inumidito. Utilizzare solo detergenti neutri. www.electrolux.com34Non usare prodotti abrasivi, spugnette abrasive o solventi (ad es. acetone).

8.5 Protezione dal gelo

Proteggere l'apparecchiatura dal gelo ad esempio in inverno. Dopo ciascun ciclo:

1. Scollegare l’apparecchiatura dalla

2. Chiudere l'acqua di alimentazione e

scollegare il tubo di ingresso dell'acqua dalla valvola corrispondente.

3. Scaricare l'acqua dal tubo di ingresso

e dalla valvola dell'acqua.

4. Collegare il tubo di ingresso

dell'acqua alla valvola dell'acqua.

5. Rimuovere il filtro sul fondo della

vasca ed utilizzare una spugna per raccogliere l'acqua nella vaschetta.

9. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Se l'apparecchiatura non si avvia o si arresta durante il funzionamento, prima di contattare il Centro di Assistenza Autorizzato, tentare di risolvere il problema da soli con l'aiuto delle informazioni riportate in tabella. In alcuni casi la spia del programma lampeggia ad intermittenza ad indicare un guasto. Problema e codice allarme Possibile soluzione L'apparecchiatura non carica ac‐ qua.

• Il display del programma mostra E1.

• Viene emesso un segnale acu‐ stico intermittente per circa 30 secondi.

• Controllare che il rubinetto dell'acqua sia aperto.

• Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ot‐ tenere informazioni a questo proposito, con‐ tattare l'ente erogatore locale.

• Controllare che il rubinetto dell'acqua non sia ostruito. Il dispositivo antiallagamento è atti‐ vo.

• Il display del programma mostra E4.

• Viene emesso un segnale acu‐ stico intermittente per circa 30 secondi.

• Chiudere il rubinetto dell’acqua e contattare il Centro di Assistenza Autorizzato. Non è possibile accendere l'appa‐ recchiatura.

• Verificare che la spina sia collegata alla pre‐ sa elettrica.

• Assicurarsi che il fusibile all'interno del qua‐ dro elettrico non sia danneggiato. Il programma non si avvia. • Controllare che la porta dell'apparecchiatu‐ ra sia chiusa.

• Premere il tasto di avvio.

• Se è stata impostata la partenza ritardata, annullare l'impostazione o attendere il ter‐ mine del conto alla rovescia. ITALIANO 35Problema e codice allarme Possibile soluzione L'apparecchiatura non scarica l'ac‐ qua.

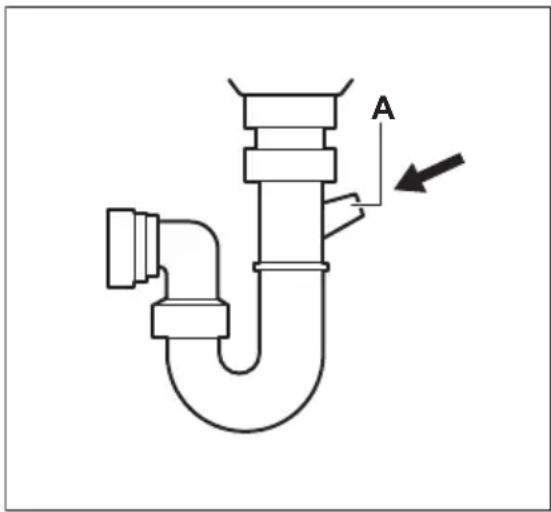

• Assicurarsi che il tubo di scarico sia collega‐ to adeguatamente.

• Assicurarsi che i filtri nell'apparecchiatura siano puliti.

• Assicurarsi che il lavandino della cucina scarichi adeguatamente. Una volta controllata l'apparecchiatura, impostare il programma ed avviarlo nuovamente. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato. Per i codici allarme non presenti in tabella, contattare un Centro di Assistenza Autorizzato. Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati. Annotare le seguenti informazioni:

• Modello ...........................

• Numero di serie (S.N.) ......................

9.2 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Causa possibile Possibile soluzione Le stoviglie non sono puli‐ te. Il programma selezionato non era adatto al tipo di carico e/o al grado di spor‐ co. Assicurarsi che il program‐ ma sia adatto al tipo di ca‐ rico e/o al grado di sporco. Il cestello non è stato cari‐ cato correttamente, l'acqua non raggiungeva tutte le superfici. Caricare correttamente il cestello. Il mulinello non ruotava li‐ beramente a causa della sistemazione non corretta delle stoviglie. Prima di avviare un pro‐ gramma, assicurarsi che il mulinello possa ruotare li‐ beramente. I filtri sono ostruiti. Assicurarsi che i filtri siano puliti. I filtri non sono montati e installati correttamente. Controllare che i filtri siano montati e installati corretta‐ mente. La quantità di detersivo non era sufficiente o non è stato utilizzato alcun deter‐ sivo. Assicurarsi di aver utilizza‐ to una quantità adeguata di detersivo. www.electrolux.com36Problema Causa possibile Possibile soluzione Ci sono depositi di calcare sulle stoviglie. Il contenitore del sale è vuoto. Riempire il contenitore del sale con sale per lavastovi‐ glie. Il tappo del contenitore del sale non è chiuso corretta‐ mente. Assicurarsi che il conteni‐ tore del sale sia chiuso correttamente. Sono presenti strisce o macchie biancastre su bic‐ chieri e stoviglie. Il livello del decalcificatore dell'acqua è troppo eleva‐ to. Impostare il decalcificatore dell'acqua su un livello più basso. Sono presenti strati blua‐ stri su bicchieri e stoviglie. Il dosaggio del brillantante è troppo alto. Impostare il contenitore del brillantante su una posizio‐ ne inferiore. La causa potrebbe essere il detersivo. Cambiare marca di detersi‐ vo. Le stoviglie sono bagnate ed opache. È stato selezionato un pro‐ gramma senza fase di asciugatura. Impostare un programma con una fase di asciugatu‐ ra. Il contenitore del brillantan‐ te è vuoto. Riempire il contenitore del brillantante.

9.3 Codici di errore

Codice Significato Causa possibile E1 Tempo di ingresso superio‐ re. Non è stato aperto il rubi‐ netto o l'ingresso dell'ac‐ qua è ostruito o la pressio‐ ne dell'acqua troppo bas‐ sa. E3 La temperatura richiesta non è stata raggiunta. Anomalia di funzionamento dell'elemento riscaldante. E4 Riempimento eccessivo. Troppa acqua in ingresso o perdite dalla lavastovi‐ glie.

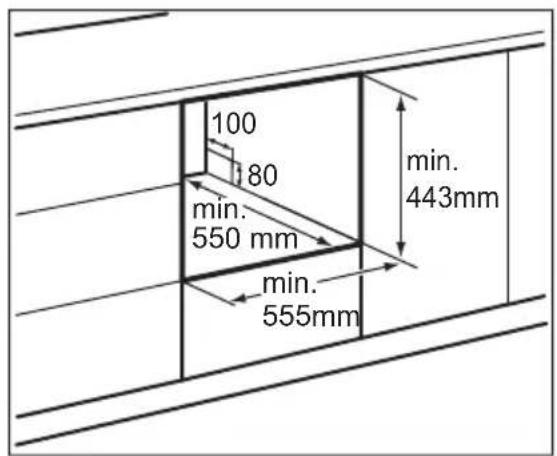

Nel posizionare l'apparecchiatura, assicurarsi di lasciare uno spazio minimo di 50 mm su entrambi i lati per l'apertura completa della porta. Mantenere 5 mm di distanza tra entrambi i lati dell'apparecchiatura e il mobile. Esistono due possibilità per il foro del mobile per l'apparecchiatura. ITALIANO 37min. 550 mm min. 443mm

Foro per cavo di alimentazione, tubo di scarico e linea dell'acqua di alimentazione. Per semplificare le operazioni di installazione, posizionare il foro sulla destra o sulla sinistra dell'apparecchiatura.

10.2 Collegamento elettrico

AVVERTENZA! Non utilizzare prolunghe o adattatori con l'apparecchiatura. AVVERTENZA! Non tagliare o rimuovere la messa a terra. AVVERTENZA! Collegare il cavo di alimentazione alla presa elettrica. Per la tensione di alimentazione controllare la targhetta dei dati.

10.3 Collegamento del tubo di

scarico dell'acqua max. 750 mm

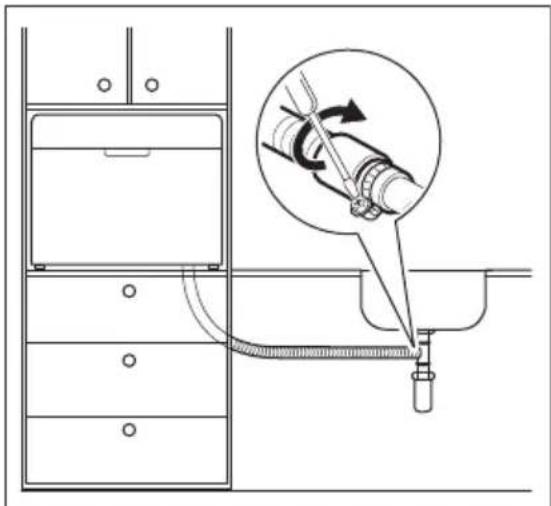

• Collegare il tubo di scarico dell'acqua in uno scarico con un diametro minimo di 40 mm.

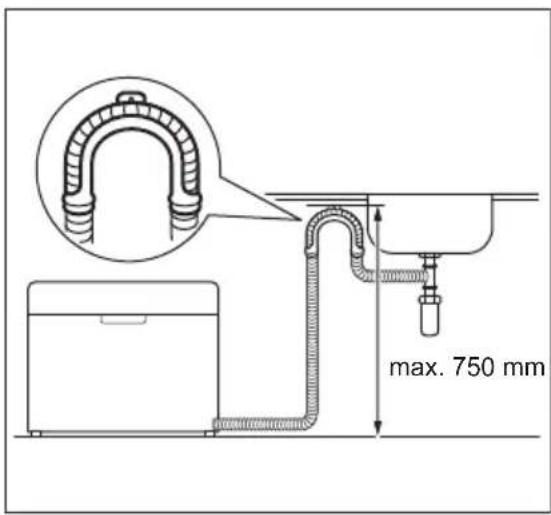

• Sistemare il tubo di scarico dell'acqua direttamente nel lavandino. Utilizzare lo speciale supporto in plastica. Il tubo di scarico dell'acqua deve trovarsi 750 mm più in basso rispetto al fondo dell'apparecchiatura per evitare problemi durante le fasi di scarico. Togliere il tappo del lavandino quando l’apparecchiatura scarica l’acqua per evitare che l’acqua refluisca nell’apparecchiatura. La prolunga del tubo di scarico dell'acqua non deve essere più lunga di 2 m. Il diametro interno non deve essere inferiore al diametro del tubo di scarico. Se si collega il tubo di scarico dell'acqua a un sifone posto sotto al lavello, togliere la membrana in plastica (A). In caso www.electrolux.com38contrario, l'accumulo di residui di alimenti può ostruire il sifone di scarico.

10.4 Controlli finali

Prima di avviare la lavastoviglie eseguire i seguenti controlli.

• L'apparecchiatura deve essere in piano e fissata adeguatamente.

• La valvola di ingresso deve essere aperta.

• I collegamenti del tubo di carico devono essere serrati adeguatamente e non presentare perdite.

• I cavi devono essere collegati in modo appropriato.

• L'alimentazione deve essere attiva.

• I tubi di carico e scarico non devono essere annodati.

• Tutti i materiali di imballaggio e le stampe devono essere rimossi dalla lavastoviglie.

11.1 Documentazione tecnica

Marchio Commerciale Electrolux Modello ESF2400OW 911046001 ESF2400OH 911046003 ESF2400OK 911046004 ESF2400OS 911046005 Capacità nominale (numero di coperti standard) 6 Classe di efficienza energetica A+ Consumo energetico in kWh/anno, basato su 280 ci‐ cli di lavaggio standard con acqua fredda e consu‐ mo dei modi a basso consumo energetico. Il consu‐ mo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

Consumo energetico del ciclo di lavaggio standard (kWh)

Consumo energetico nel modo spento (W) 0.49 W Consumo energetico nel modo lasciato acceso (W) 0.49 W Consumo di acqua in litri/anno, basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio

ITALIANO 39Classe di efficienza di asciugatura su una scala da G (efficienza minima) ad A (efficienza massima)

Il "programma standard" è il programma standard di lavaggio al quale fanno riferimento le informazioni dell’etichetta e della scheda, che questo programma è adatto per lavare stoviglie che presentano un gra‐ do di sporco normale e che è il programma più effi‐ ciente in termini di consumo combinato di energia e acqua È indicato come programma "Eco". ECO Durata del programma per il ciclo di lavaggio stan‐ dard (min)

Durata del modo lasciato acceso (min) 30 Emissioni di rumore aereo (db(A) re 1pW) 52 Apparecchio da incasso S/N No

11.2 Informazioni tecniche aggiuntive

Altezza 438 mm Larghezza 550 mm Profondità 500 mm Profondità con la porta completamente aperta 812 mm Tensione di carico Vedere la targhetta dei dati Pressione dell’acqua 0.04 - 1.0 MPa Alimentazione elettrica Vedere la targhetta dei dati

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. www.electrolux.com40OBSAH
