Caractéristiques techniques	Type de cuisinière : électrique
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Nombre de foyers	4 foyers
Type de chaleur	Chaleur tournante
Capacité du four	65 litres
Utilisation	Facilité d'utilisation avec des commandes intuitives
Maintenance	Nettoyage facile avec des surfaces lisses
Sécurité	Système de sécurité anti-surchauffe
Informations générales	Garantie : 2 ans, Énergie : Classe A

FOIRE AUX QUESTIONS - BL 401 BLUESKY

Comment allumer la cuisinière BLUESKY BL 401 ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à atteindre le niveau de chaleur désiré.

Que faire si la flamme de la cuisinière s'éteint ?

Si la flamme s'éteint, tournez immédiatement le bouton de commande sur 'off' et attendez quelques minutes avant de tenter de rallumer la cuisinière.

Comment nettoyer la cuisinière BLUESKY BL 401 ?

Pour nettoyer la cuisinière, utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Quel type de gaz peut être utilisé avec la cuisinière ?

La cuisinière BLUESKY BL 401 est compatible avec le gaz butane et propane. Assurez-vous d'utiliser le type de gaz spécifié dans le manuel de l'utilisateur.

Que faire si les boutons de commande sont bloqués ?

Si les boutons de commande sont bloqués, vérifiez s'il y a des débris ou des salissures autour des boutons. Nettoyez délicatement avec un chiffon humide.

Comment régler la taille de la flamme ?

La taille de la flamme peut être réglée en tournant le bouton de commande vers la droite pour augmenter la flamme ou vers la gauche pour la diminuer.

La cuisinière émet-elle une odeur de gaz, que faire ?

Si vous sentez une odeur de gaz, fermez immédiatement le robinet de gaz et aérez la pièce. Ne rallumez pas la cuisinière et contactez un professionnel.

Quelle est la garantie de la cuisinière BLUESKY BL 401 ?

La cuisinière BLUESKY BL 401 est généralement livrée avec une garantie de 2 ans, mais veuillez vérifier votre manuel pour les détails spécifiques.

MODE D'EMPLOI BL 401 BLUESKY

1. Description
2. Conseils de sécurité
3. Installation
   3.a Installation de votre table de cuisson encastrable
   3.b Raccordement au gaz
   3.c Connexions électriques de votre table
4. Utilisation
   4.a Utilisation des brûleurs à gaz
5. Réglages et conversions pour les appareils à gaz
6. Nettoyage et entretien

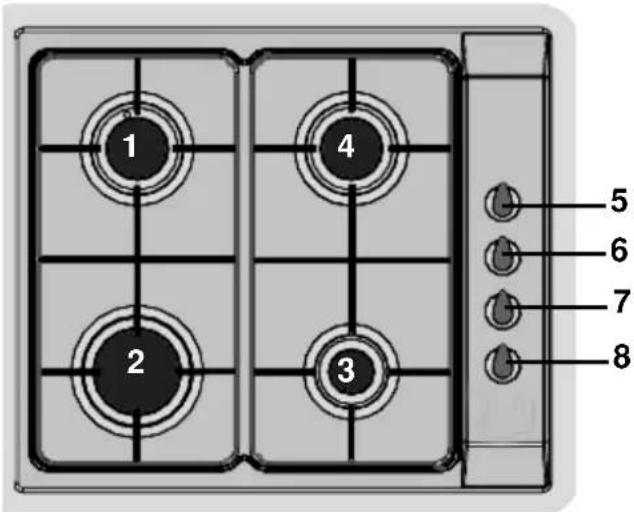

1.DESCRIPTION

1. Brûleur à gaz semi-rapide
2. Brûleur à gaz rapide
3. Brûleur à gaz auxiliaire
4. Brûleur à gaz semi-rapide
5. Manette de commande de la plaque no 4
6. Manette de commande de la plaque no 1
7. Manette de commande de la plaque no 2
8. Manette de commande de la plaque no 3

1 2 3 4 5 6 7 8

Fig. 1

2. CONSEILS DE SECURITE

LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS AVANT D'UTILISER VOTRE APPAREIL.

• Les conditions de réglage de cet appareil sont indiquées sur la pla quette signalétique. Cet appareil doit être branché conformément aux règles en vigueur et utilisé dans un endroit bien ventilé. Lisez les instructions avant d'utiliser ou d'installer votre appareil.
• Cet appareil n'est pas raccordé à un système d'évacuation des produits de la combustion. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• L 'utilisation d'un appareil de cuisson à gaz provoque de la chaleur et de l'humidité dans la pièce où il est installé. Veillez donc à assurer une bonne ventilation de la cuisine, maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (une hotte électrique). L'utilisation prolongée de l'appareil peut nécessiter l'utilisation d'un système de ventilation supplémentaire (ouvrir une fenêtre, par exemple, ou augmenter la puissance de la hotte ).
  Lorsque la plaque fonctionne, les trous d'aération de l'appareil ne doivent être couverts en aucun cas.
• Si, par accident, un des brûleurs s'éteint, veuillez tourner la manette de commande pour l'éteindre et ne tentez pas de rallumer le brûleur avant au moins une minute.
• Retirez toute trace d'emballage avant d'utiliser l'appareil.
• Ne rangez aucune bombonné sous pression tels que des aérosols, des matériaux inflammables comme du papier, du plastique et des vêtements près de la surface d'un brûleur.
• Ne vérifiez pas l'étanchéité au moyen d'une flamme.

3.INSTALLATION

AVANT D'INSTALLER VOTRE APPAREIL, ASSUREZ-VOUS QUE LES CONDITIONS DE DISTRIBUTION LOCALE (NATURE ET PRESSION DU GAZ) SOIENT COMPATIBLES AVEC LE REGLAGE DE VOTRE APPAREIL.

3.a. Installation de votre table de cuisson encastrable

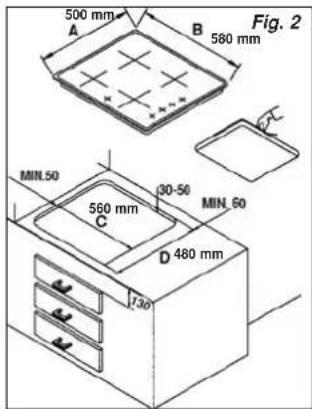

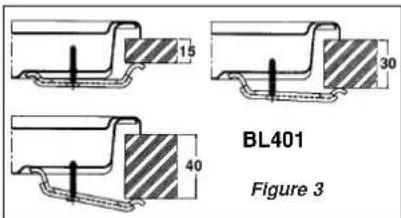

Faites une ouverture dans votre plan de travail en respectant les mesures indiquées sur les schémas 2 et 3. Appliquez le joint autoadhésif sur les bords de l'ouverture. Placez délicatement la table de cuisson dans l'ouverture et fixez-la en serrant bien les vis des fixations comme indiqué sur le schéma 3. L'épaisseur du dessus de votre plan de travail doit correspondre aux dimensions indiquées par le schéma 3. Si votre plan a une épaisseur inférieure à celle donnée, vous pouvez introduire des petits blocs entre la fixation et la sous-surface. Si votre plan a une épaisseur supérieure à celle donnée, vous pouvez faire des entailles sous le plan de travail pour maintenir les fixations.

500 mm A B 580 mm Fig. 2 MIN.50 560 mm C 30-50 MIN.60 D 480 mm 750

	Dimensions de la table		Dimensions de l'ouverture
TABLE	A en mm	B en mm C	in mm D	en mm
BL401	500	580 560	480

15 30 40 BL401 Figure 3

3.b Raccordement au gaz

Cet appareil doit être installé conformément aux instructions données par le fabricant, les règles locales, les codes des autorités en matière de gaz et les instructions en matière de câblage électrique.

Le tube d'alimentation de gaz conforme aux règles en vigueur "A", portant l'estampille NF-GAZ placée sur la partie supérieure du porte-tube, doit être visible sur toute sa longueur. Il doit être placé de façon à ce qu'il ne soit pas en contact avec les parties chaudes de l'appareil. Il est nécessaire de bloquer le tube à l'aide d'une gaine (voir fig. 4). Il est recommandé de toujours placer le joint entre le tube d'alimentation et le coude.

L'Espagne, l'Italie, le Portugal, le Luxembourg, la Grèce et l'Allemagne autorisent le raccordement du tube de gaz comme indiqué en "B". Pour ces pays, la taille de l'embout doit être conforme aux normes nationales en vigueur. Au Danemark, aux Pays-Bas et en Irlande, le raccordement est obligatoirement réalisé en utilisant la pièce "E" et ds tuyaux flexibles comme indiqué en "C" ou des tubes rigides.

Ce type de raccordement peut aussi être utilisé en France, en Espagne, en Italie, au Portugal, en Grèce et au Luxembourg. En Angleterre, le raccordement doit être réalisé comme indiqué en "D", fig. 4.

Dans tous les cas, le tuyau d'alimentation ne doit jamais passer derrière un four ni être en contact avec des meubles ou des matières inflammables. La distance minimale entre l'appareil et les matières inflammables doit être de 20 mm.

Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité. Cette vérification doit être réalisée au moyen d'un liquide moussant appliqué sur le raccordement. Aucune bulle ne doit apparaître. S il y a des bulles, il convient de vérifier l'enfoncement du tube souple ou le serrage de l'écrou de raccordement ou éventuellement l'état du joint. LA VERIFICATION DE L' ETANCHETTE NE DOIT JAMAIS ETRE FAITE AU MOYEN D'UNE FLAMME.

PAYS DE DESTINATION	CATÉGORIEPOUR LESQUELLES L'APPAREIL PEUT FUNCTIONNER	LES PAYS POUR LESQUELLES LE RACCORD ISO 228/ISO 7 EST NÉCESSAIRE	LES PAYS OU LE DISPOSITIF DE SECURITÉ EST DEMANDÉ
AT	2H3B/P	★☆	★☆
BE	2E+3+	★☆
DE	2E3B/P	★☆	★☆
DK	2H3B/P	★☆	★☆
ES	2H3+
FI	2H3B/P		★☆
FR	2E+3+
GB	2H3+	★☆
GR	2H3+
IE	2H3+	★☆
IT	2H3+
LU	2E3B/P
NL	2L3B/P	★☆
NO	3B/P	★☆	★☆
PT	2H3+
SE	1ab2H3B/P		★☆

* La catégorie des autres pays.

CATEGORIE POUR LESQUELLES	I_EE+3+	II_2H3+
L'APPAREIL PEUT FUNCTIONNERPAYS DE DESTINATION	AL, LET, RU, ON, RP, IND, EAT, LT, BG,ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA,SA, WAN, NZ, IR, SGR, T, KWT, RI, SF, GH,MAL, CS, ET, USA	BOL

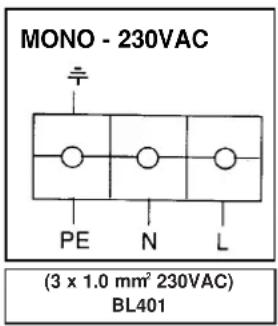

3.c. Connexions électriques de votre table

MONO - 230VAC PE N L (3 x 1.0 mm² 230VAC) BL401

4. UTILISATION

4.a. Utilisation des brûleurs à gaz

Allumage et réglage manuel des brûleurs à gaz

Pour allumer un des brûleurs, il suffit d'approcher une allumette de leur partie supérieure. Appuyez ensuite sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre. Le réglage intermédiaire de la flamme s'obtient en tournant la manette entre la position maximale (grande flamme) et la position minimale (petite flamme). Les petits schémas situés sur le panneau de commande indiquent l'emplacement des brûleurs.

Allumage électrique des brûleurs à gaz

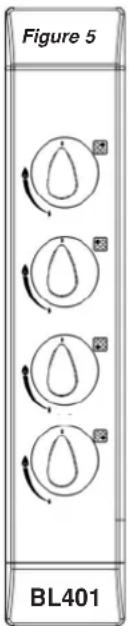

Appuyez et tournez la manette correspondante au brûleur à utiliser. (fig.5).

Figure 5 BL401

Recommendations :

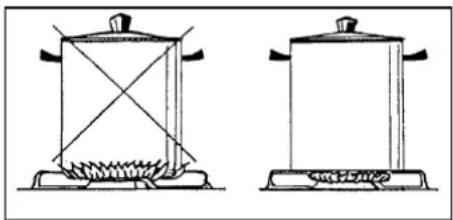

Votre table de cuisson est composée de brûleurs à gaz de diamètres différents. La façon la plus économique d'utiliser le gaz est de choisir les brûleurs appropriés à la dimension de vos casseroles et de rammener la flamme à la position minimale un fois que l'ébullition ait été atteinte. Il estrecommandé de toujours utiliser des casseroles à couvercle.

Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

Brûleur rapide : 22-28 cm

Brûleur sémi-rapide : 14-22 cm

Brûleur auxiliaire : 10-14 cm

Lorsque les brûleurs ne sont pas en service, le robinet d'alimentation général doit toujours être fermé.

4.b. Utilisation des plaques électriques

Il existe deux types de plaques électriques :

-Les plaques standards

-Les plaques rapides (qui se distinguent par la marque rouge)

Les brûleurs peuvent être adaptés à toutes sortes de gaz en remplaçant les injecteurs par ceux du gaz utilisé (voir tableau 1).

Pour cela, il suffit de :

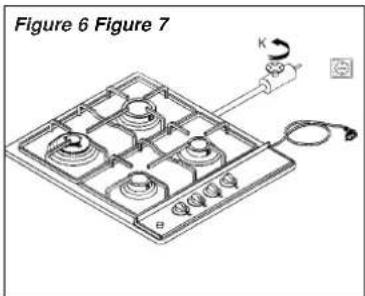

1. Débrancher l'appareil (figure 6)
   2.Retirez les chapeaux et les couronnes des bruleurs (figure 7)
   3.Dévissez les injecteurs (figure 8)
   4.Remplacez l'injecteur par celui qui correspond au gaz utilisé
   Consultez le tableau des caractéristiques techniques de l'appareil.

Tableau 1 La quantité d'air nécessaire à la combustion est de m³/hr-kW.

Réglage de la position flamme réduite

Pour la position flamme réduite et la transformation du LPG au NG, la vis de réglage doit être desserrée, pour la transformation du NG au LPG, la vis doit être serrée.

Pour cela :

1. Débranchez votre appareil.
2. Allumez les brûleurs en position ralentie.

3. Retirez les manettes car les vis de réglage sont accessibles uniquement si les manettes sont retirées.

4. A l'aide d'un petit tournevis, vissez ou dévissez la vis de réglage (fig. 9) jusqu'à ce que la flamme du brûleur soit réglée au minimum. Le gaz est correctement distribué quand la flamme atteint un longueur minimale d'environ 4 mm. Assurez-vous qu'en passant de la position maximale à la position minimale, la flamme ne s'éteigne pas.

6.NETTOYAGE ET ENTRETIEN

Les chapeaux de brûleur

Pour nettoyer les chapeaux de brûleur, retirez-les (ils ne sont pas fixés) et nettoyez-les avec de l'eau savonneuse. Après les avoir bien séchés, replacez-les correctement dans leur emplacement.

- Les parties en acier inoxydable Nettoyez les parties en acier inoxydable avec de leau savonneuse et essuyez-les avec un chiffon doux. Pour préserver leur aspect neuf, nettoyez-les régulièrement.

Entretien

• A vant tout nettoyage, assurez-vous que l'appareil soit bien débranché de l'alimentation électrique.
• T outes les surfaces peuvent être nettoyées en frottant simplement l'appareil avec un chiffon doux mouillé. Nous vous recommandons d'utiliser une crème nettoyante qui ne raie pas. N'utilisez pas de produits abrasifs.
• Maintenez toujours la plaque sèche.
