MODE D'EMPLOI BLP 400N BLUESKY
Les consignes de réglage de cet apparéil sont inscrites sur l'étiquette.
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé conformément aux règes en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, maintainir ouverts les orifices d'áération naturelle, ou installer un dispositif d'áération mécanique (hotte de ventilation mécanique).

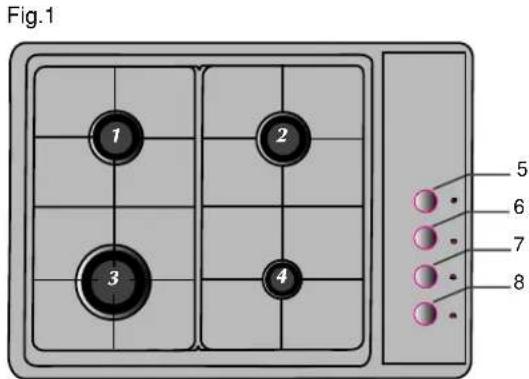

DESCRIPTION

1.Bruleur semi-rapide 2.00kW
2.Bruleur semi-rapide 2.00 kW
3.Bruleur rapide 3.00 kW
4.Bruleur auxiliaire 1.15 kW
5.Bouton commande bruleur N.2
6.Bouton commande bruleur N.1
7.Bouton commande bruleur N.3
8.Bouton commande bruleur N.4
INSTALLATION
1 - RACCORDEMENT A LA BouteILLE (G.P.L)
Cet apparéil doit être installé dans le respect de la réglementation et des normes en vigueur.

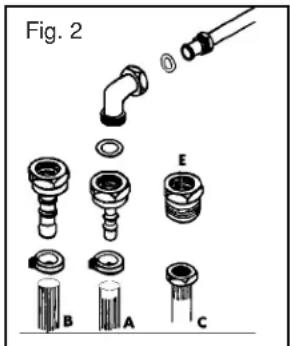

Le tube d'alimentation de gaz corforme aux règles en vigueur «A» portant l'estampille «NF-GAZ» enfilé sur le porte-tube doit être absolument visible sur toute sa longueur (voir fig. 2). Il doit être également place de façon à ce qu'il ne soit pas en contact avec les pièces chauffantes. Il est nécessaire de bloquer le tube à l'aide d'une gaine) Il est recommendé demettre toujours le joint entre porte-tube et coude.
2 - RACCORDEMENT A LA CANALISATION GAZ (gaz naturel)
- I'ESPAGNE, l'ITALIE, le PORTUGAL, le LUXEMBOURG, la GRECE autorisent le raccordement au moyen d'un embout et d'un tube couple comme indiqué en « B». Pour ces pays, les profils des embouts doivent être conformes aux normes nationales en vigueur.
Pour le DANEMARK, les PAYS-BAS, I'IRLANDE, le raccordement est obligatoirement réalisé en utilisant la piece «E» et des tuyaux flexibles comme Indiqué en «C» ou des tubes rigides. Ce type de raccordement peut aussetre utilisé en: FRANCE, ESPAGNE, ITALIE, PORTUGAL, GRECE et LUXEMBOURG.
Dans tous les cas, le tuyau d'alimentation ne doit pas passer derrière un four ni etre en contact avec les parois adjacentes.
La distance minimale entre l'appareil et les parois chaudes doit être de 20 mm. ÀpRES que le raccordement ait esté effectué, il faut en vérifier

I'etanchéité. Cette vérification doit être réalisée au moyen d'un liquide moussant appliqué sur le raccordement. Aucune bulle ne doit apparaitre. S'il y a des bulles, il convient de vérifier l'enforcement du tubeSouple ou le serrage de I'écrou deraccordement ou eventuèlement I'etat du joint.
La verification de l'étanchéité ne doit jamais être effectuee au moyen d'une flamme.
| PAIS DE DESTINATION DEL APARATO O | CATEGORIESA DE ADAPTOR ISO 228/ISO OBLIGACION SE UTILIZA | EL PAIS EN DONDE EL 7 EL DISPOSITIVO DE SEGURIDAD ESTA | EL PAIS EN DONDE OBLIGATORIO |
| AT II2H3B.P | * | * | |
| BE | II2E+3- | * | |
| DE | II2E3B.P | * | * |
| DK | II2H3B.P | * | * |
| ES | II2H3- | ||
| FI | II2H3B.P | * | |
| FR | II2E+3- | ||
| GB | II2H3- | * | |
| GR | II2H3- | ||
| IE | II2H3- | * | |
| IT | II2H3- | ||
| LU | II2E3B.P | ||
| NL | II2L3B.P | * | |
| NO | I3B.P | * | * |
| PT | II2H3- | ||
| SE | III1ab2H3B.P | * |
* Categoria de los除外 paises
| CATEGORIES DE OBLIGACION | II2E-3+ | II2H3+ |
| PAIS DE DESTINACION DEL APARATO | AL, LET, RU, ON, RP, IND, EAT, LT, BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT,RI,SF, GH, MAL, CS,ET, USA | BOL |
Tableau 1
INTRODUCTION DU PLAN DE CUISSON

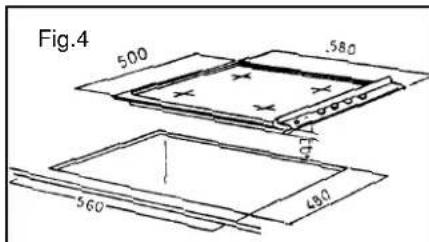

Pratique à la surface du meuble une ouverture pour l'encastrement suivant les dimensions indiquées sur la figure 4.
FIXAGE DE LA TABLE DE CUISSON

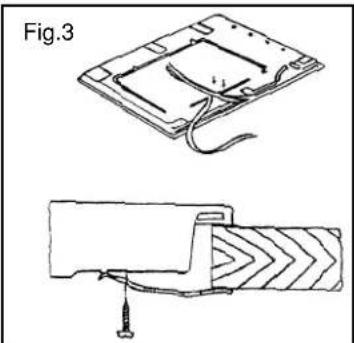

Retournez la table de cuisson et appliquez le joint de scellement (voir fig. 3) sous le bord du plan en veillant a ce que les extrémités se joignent sans se chevaucher.
Introduire le plan dans l'ouverture du meuble et le bloquer avec les vis adaptées (voir fig. 3)


EMPLOI
Pour allumer un des brûleurs, il suffit d'approcher une allumette de leur partie supérieure. Appuyez ensuite sur le bouton correspondant et tournez le dans le sens contraire des aiguilles d'une montre. Le réglage intermédiaire de la flamme s'obtient en tournant le bouton entre la position maximum (grande flamme) et la position minimum (petite flamme).
Les petits schémas, situés sur le panneau de commande, indiquent le brûleur concerné.
FONCTIONNEMENT DES BRULEURS A GAZ
Le plan de travail est composé de brûleurs de diamétres différents.

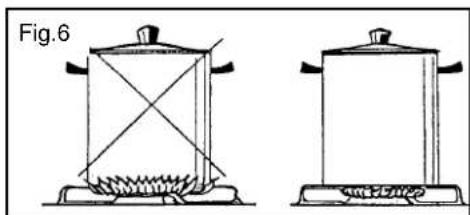

La façon la plus économique d'employer le gaz est d'utiliser le brûleur adapté à la dimension du recipient de cuisson (voir fig.6) et de ramener la flamme sur la position minimum lorsque l'ébullition est atteinte. Il est conseilé de toujoursmettre un couvercle sur les cassetoles.


RECOMMANDATION IMPORTANTE: Tant que les brûleurs ne sont pas en service, le robinet d'alimentation générale doit toujours être fermé.

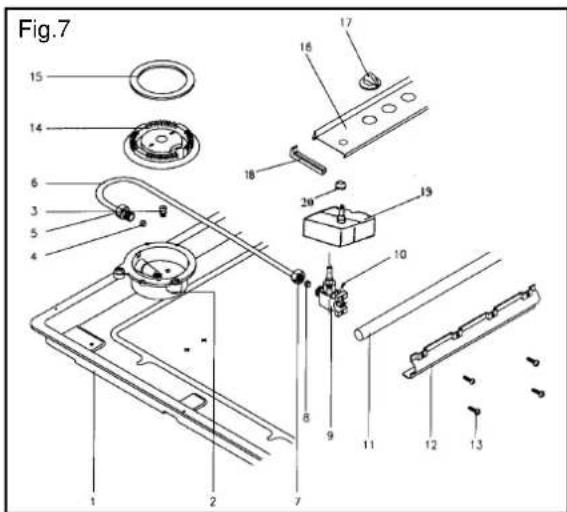

1-Fond
2-Venturi
3-Injecteur
4-8-Bicone
14-Couronne
15-Couvercle
16- Panneau de contrôle
17-Manette
18- Fixation du panneau
REGLAGES
Les brûleurs peuvent être adaptés à toutes sortes de gaz. Pour cela, il est nécessaire de:
1) Allumer les brûleurs en positon ralentie
2) Enlever les boutons. Les vis de réglage sont accessibles uniquement si les boutons sont retirees.

3) A l'aide d'un petit tournevis visser ou dévisser la vis de réglage (fig.7) jusqu'à ce que la flamme du brûleur soit convenablement réglée au minimum.
Le gaz est correctement distribué, quand la flamme atteint une longueur minimum de 4mm environ. S'assurer, qu'en passant de la position maximum à la positionminimum, la flamme ne s'éteigne pas.
Tableau 2
| ALIMENTATION TYPE REPERE DES DEBIT COMSOMMATIONTYPE PRESSINBEULEUR INJECTTEURS THERMIQUESM BAR NOMINALERÉDUIT | |||||
| KW | KW | ||||
| GAZ NATUREL RAPIDE 130 3.0(METHANE) 20 SEMI-RAPIDE 105G-20 | 0.75 2862.0 0.50 190AUXILIAIRE | I/h1.15 | 0.29 | 110 | |
| GAZ LIQUÉFIE 28G-30 | SNELSEMI-RAPIDEAUXILIAIRE | 927255 | 3.02.01.15 | 0.750.500.29 | 218145g/h83 |
La quantité d'air nécessaire à la combustion est de 2m^3 /h -kw.
ENTRETIEN
REEMPLACEMENT DES INJECTEURS
Les brûleurs s'adaptent aux différents types de gaz, en remplaçant les injecteurs correspondants au gaz d'utilisation.
Pour cela, il est nécessaire de:
1) Enlever le couvercle (fig. 7)

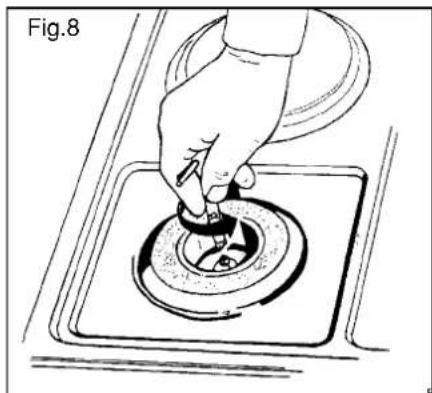

2) Devisser l'injecteur (fig. 8)
3) Remplacer les injecteurs par ceux qui correspondent au type de gaz à utiliser:
PARTIES EMAILLEES
Pour préserver leur caractéristiques il est nécessaire de nettoyer souvent les parties émailées à l'eau savonnexe. Ne jamais utiliser de poudre abrasive. Eviter de laisser incruster des substances acides ou alcalines comme vinaige, jus de citron, sel, jus de tomate etc...
COURONNES
Pour nettoyer les couronnées il suffit de les dégager de leur emplacement (elles ne sont pas fixées) et de les laver a l'eau savonneuse. Àpres les avoir soignement essuyées, les remettre correctement dans leur emplacement.
