FOIRE AUX QUESTIONS - BTG 640 N BLUESKY

Comment allumer la cuisinière BLUESKY BTG 640 N ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage, puis appuyez sur le bouton d'allumage électrique si votre modèle en est équipé.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez d'abord que la cuisinière est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que le bouton de commande est correctement réglé. Si le problème persiste, contactez le service client.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour la surface en vitroceramique. Évitez les produits contenant des particules abrasives qui pourraient rayer la surface.

Est-il possible de cuisiner avec des casseroles en acier inoxydable sur la cuisinière ?

Oui, vous pouvez utiliser des casseroles en acier inoxydable sur la cuisinière BLUESKY BTG 640 N. Assurez-vous que le fond des casseroles est plat pour un bon contact avec la surface de cuisson.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de commande correspondant à la zone de cuisson vers la droite pour augmenter la température ou vers la gauche pour la diminuer.

Que faire si une zone de cuisson est bloquée ?

Vérifiez si des résidus alimentaires obstruent la zone de cuisson. Nettoyez-la soigneusement. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

La cuisinière émet un bruit inhabituel, que faire ?

Un bruit inhabituel peut indiquer un problème. Éteignez la cuisinière immédiatement et débranchez-la. Contactez un professionnel pour un diagnostic.

Peut-on utiliser des ustensiles en aluminium sur la cuisinière ?

Oui, vous pouvez utiliser des ustensiles en aluminium, mais assurez-vous qu'ils sont adaptés à la cuisson sur une surface en vitroceramique.

Comment vérifier si la cuisinière est en panne ?

Testez chaque zone de cuisson pour voir si elles fonctionnent. Si aucune ne fonctionne, vérifiez l'alimentation électrique et les fusibles. Si tout semble correct, contactez le service client.

Y a-t-il une garantie pour la cuisinière BLUESKY BTG 640 N ?

Oui, la cuisinière est généralement couverte par une garantie de 2 ans. Vérifiez les détails spécifiques dans le manuel d'utilisation ou avec le revendeur.

MODE D'EMPLOI BTG 640 N BLUESKY

Ces instructions ne sont valables que pour les pays de destination dont vous trouvez les symboles d'identification sur la couverture de la notice et sur l'appareil.

Cet apparéil a été concu et réalisé conformément aux normes européennes suivantes :

EN 30-1-1, EN 30-2-1, EN 437 et ses amendements respectifs (gaz).
EN 60 335-1 et EN 60 335-2-6 (electrique) et ses amendements respectifs.

L'appareil est aussi conforme aux prescriptions des directives Européennes suivantes:

CEE 73/23 + 93/68 concerning la sécurité électrique.
CEE 89/336 + 92/31 + 93/68 concerning la compatibilité electro-magnétique.
CEE 90/396 + 93/68 concerning la sécurité gaz.

SERVICE APRES-VENTE ET PIECES DETACHEES

Avant de quitter l'usine, cet apparéil a été testé et mis au point par des techniciens experimentés et spécialisés, afin d'en obtenir lesassageurs résultats de fonctionnement.

Chaque réparation ou mise au point qui serait nécessaire par la suite devra être effectue avec le plus grand soin par un technicien qualifié.

Pour cette raison nous vous recommendons de vous adresser toujours au Revendeur ou à notre Service après-venture le plus proche en spécifique la marque, le modele, le numero de série de votre apparéil et le type d'inconvénient.

Vous trouverez ces données sur l'etiquette signalétique appliquee a l'arriere de l'appareil ou sur I'emballage.

Ces informations permettent à nos Services après-vented identifier rapidement et précisément votre apparéil et de préparer les pieces de rechange avant la visite à votre domicile. Ceci facilité nos interventions et épargne souvent le besoin d'une deuxième visite et les frais qu'elle entraîne.

Afin d'avoir toujours ces données à portée de main, nous vous conseillons de les reporter ci-dessous:

MARQUE:

MODELE:

N°SERIE:

Les pieces détachées d'origine et les accessoires optionnels se trouvent uniquement auprès de nos Services après-venture et dans les magasins/agréés.

SOMMAIRE

1. AVERTISSEMENTS ET PRECAUTIONS D'UTILISATION page 3
   2.DESCRIPTION DE L'APPAREIL page 4
2. CHARACTERISTIQUES TECHNIQUES

Tableau des injecteurs page 4

Composants électriques page 4

1. INSTRUCTIONS POUR L'UTILISATEUR: UTILISATION

Présentation page 5

Consignes de sécurité page 5

Brûleurs gaz page 5

1. INSTRUCTIONS POUR L'UTILISATEUR:
   NETTOYAGE ET ENTRETIEN page 6
2. QUE FAIRE EN CAS DE PANNE? page 6
3. INSTRUCTIONS POUR L'INSTALLATEUR

Informations techniques page 7

Raccordement au gaz page 9

Branchement électrique page 9

Réglage page 10

Transformation page 10

Entretien page 11

1. AVERTISSEMENTS ET PRECAUTIONS D'UTILISATION

Vou venez d'acheter un de nos produits et nous vous en remercions vivement.

Nous sommes certains que ce nouvel apparéil, moderne, fonctionnel et pratique, réalisé avec des matériaux de première qualité, saura vous donner entière satisfaction. L'utilisation de votre nouvel apparéil est très simple, cependant nous vous conseillons tout d'abord de lire attentivement cette notice. Elle vous fournira des indications très importantes concernant les securités d'installation, d'utilisation et d'entretien. Conservez avec soin cette notice, elle vous sera utile à tout moment.

Dans un souci d'amélioration constante de nos produits, nous nous réservons le droit d'y apporter toutes modifications liées à l'évolution technique.

Le Fabricant, ne répond pas des inexactitudes de cette notice imputables à des erreurs d'impression ou de transcription.

Note: les illustrations containes dans cette notice sont purement indicatives.

• L'installation, les réglages, les transformations et les opérations d'entretien mentionnés dans la section "7. INSTRUCTIONS POUR L'INSTALLATEUR" doivent être exécutées exclusivement par un technicien qualifié.
• L'installation de l'appareil et l'aération du local où sera installé l'appareil doit être effectue conformément aux normes en vigueur.
• L'appareil est destiné exclusivement à une cuisson de type domestique. Tout autre usage (type professionnel) est exclu, donc dangereux et non garanti.
• Le fabricant décline toute responsabilité dans le cas de dommages aux personnes et aux choses qui seraient dus à une mauvaise installation, un entretien incorrect ou à une mauvaise'utilisation de l'appareil.
• Àpres avoir enlevé l'emballage extérieur et interieur enveloppant les différentes parties mobiles, assurez-vous du bon état de l'appareil. En cas de doute n'utilise pas l'appareil et adressez-vous à un technicien qualifié.
• Les éléments de l'emballage (carton, sacs, polystyrene expansé, agrafes, etc.) ne doivent pas être laissés à la portée des enfants car ils représentent un danger potentiel.
• La sureté électrique de l'appareil est assurée quand la table est correctement branchée à une installation électrique avec mise à la terre (conformes aux normes de sécurité électrique). Le fabricant décline toute responsabilité en cas de non respect de ces normes. En cas de doute, adressez-vous à un technicien qualifié.
• Avant d'effectuer le raccordement, vérifie l'aptitude de l'installation et des prises de courant par rapport à la puissance maxi. (gaz et électrique) de l'appareil (voir section "3. CHARACTERISTIQUES TECHNIQUES").

L'utilisation d'un apparéil électrique entraîne l'application de quelques règles fondamentales:

NE PAS toucher l'appareil avec une partie du corps mouillée ou humide.
NE PAS utilise l'appareil si vous estes nu-pieds.
NE PAS tirer le cable d'alimentation pour débrancher la prise de courant de l'alimentation.
NE PAS laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, etc....).
NE PAS permettre que I'appareil soit utilise par des enfants sans surveillance.
- Si vous utilisez une prise de courant à proximite de l'appareil, assurez-vous que le cable d'alimentation des apparcils utilisés n'entrent pas en contact avec les parties chaudes de la table.
- ÀpRES chaque utilisation de l'appareil, assurez-vous que toutes les manettes de commande sont sur la position "fermeture" ou "éteint", c'est à dire que le repère de la manette doit se couver en face du pictogramme " • grave sur le bandeau.
- Avant toute opération de nettoyage, de réglage, de transformation ou d'entretien, débranchez l'appareil du réseau d'alimentation électrique et fermez le robinet du gaz.
- En cas de panne ou de mauvais fonctionnement de l'appareil, il faudra l'arrêter, le débrancher du réseau électrique et du réseau gaz et éviter toute intervention. Chaque réparation ou mise au point nécessaire par la suite devra être effectue avec le plus grand soin par un technicien qualifié. Pour cette raison, nous vous recommendons de vous adresser toujours au Service après-vente/agréé en spécifique le problème rencontres et la.Reference de votre apparéil.

Un apparéil hors d'usage qui ne fonctionne plus doit être rendu inutilisable. Eliminez toutes les parties qui peuvent devenir des sources potentielles de danger, comme:

le cable d'alimentation

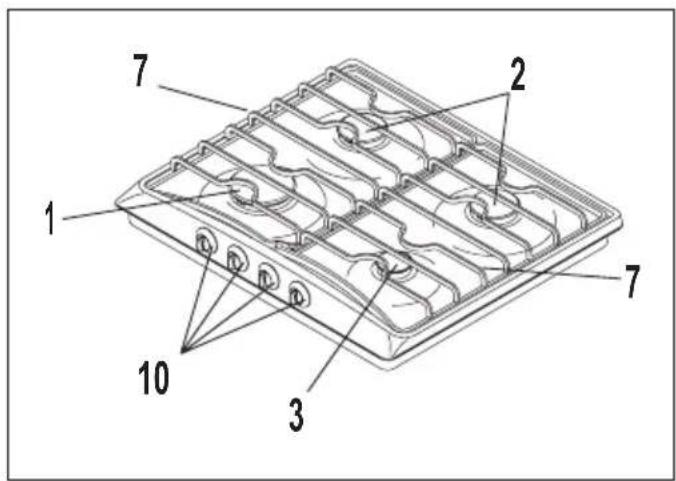

2.DESCRIPTION DE L'APPAREIL

1. Bruleur rapide de 2500 W
2. Bruleur semi-rapide de 1750 W
3. Brûleur auxiliaire de 1000 W
4. Grille 2 feuix
5. Manette commande brûleurs gaz

3. CHARACTERISTIQUES TECHNIQUES

(pour la position des brûleurs gaz sur la table de travail voir ci-dessous)

TABLEAU DES INJECTEURS ET PUISSANCE DES BRULEURS GAZ

BRULEURS PRESS		ON DE DEBIT DIAM. DEBT BY-PASS SERVICE DU GAZ INJECTEUR				CALORIFIQUE W
N.	DESIGNATION	mbar	g/h	L/h	1/100mm	Min.	Max	1/100mm
1	Rapide	G30-Butane 28-30	182		80	750	2500	44
		G31-Propane 37	179		80	750	2500
		G20-Naturel Lacq 20		238	110-Y	750	2500
		G25-Naturel Groningue 25		255	110-Y	750	2300
2	Semi-rapide	G30-Butane 28-30	127		68	550	1750	34
		G31-Propane 37	125		68	550	1750
		G20-Naturel Lacq 20		167	98-Z	550	1750
		G20-Naturel Groningue 25		177	98-Z	550	1600
3	Auxiliaire	G30-Butane 28-30	73		51	350	1000	28
		G31-Propane 37	71		51	350	1000
		G20-Naturel Lacq 20		95 75	-x 350	1000
		G20-Naturel Groningue 25		105	75-x 350	950

COMPOSANTS ELECTRIQUES

Désignation	Données nominales
câble d'alimentation	2NGMH2G 3x 0,75mm2

4. INSTRUCTIONS POUR L'UTILISATEUR: UTILISATION

PRESENTATION

La combinaison des différents brûleurs offre toutes les possibités de cuisson.

Sur le bandeau, au-dessus de chaque manette, un schéma indique le brûleur correspondant à la manette.

CONSIGNES DE SECURITE

• Pendant l'utilisation des brûleurs, ne laissez jamais l'appareil sans surveillance et tenez les enfants hors de portée. Veillez particulièrement à la position des poignées et des manches des recipients et surveillez la cuisson des alimentés utilisant des huiles et des graisses, car ils sont facilement inflammbables.
• N'utilisez pas de spray à proximité de l'appareil en fonctionnement.
• Avant d'ouvrir le couvercle, si l'appareil en est équipé, eliminez tous les résidus d'aliments à sa surface.
• Meme après leur utilisation, les brûleurs restent chauds pendant longtemps, il ne faut pas y poser les mains ou d'autres objets.
• A la fin de leur utilisation, contrôle si toutes commandes sont en position d'arrêt ou fermeture.

L'utilisation d'un apparéil de cuisson au gaz produit de la chaleur et de l'humidité dans la piece où il est installé.

Il faut donc assurer une belle ventilation de la pièce en n'obstruant pas les ouvertures de ventilation naturelle (fig.4) et en mettant en fonction le dispositif mécanique d'aération (hotte d'aspiration ou electroventilateur fig. 5 et 6). Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire comme l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance de l'aspiration mécanique, si elle est prévue.

BRULEURS GAZ

Allumage manuel

Appuyez et tournez vers la gauche la manette correspondante au brûleur à utiliser, placez-la sur la position "Maximum" (fig. 1) et approchez une allumette allumée après du brûleur.

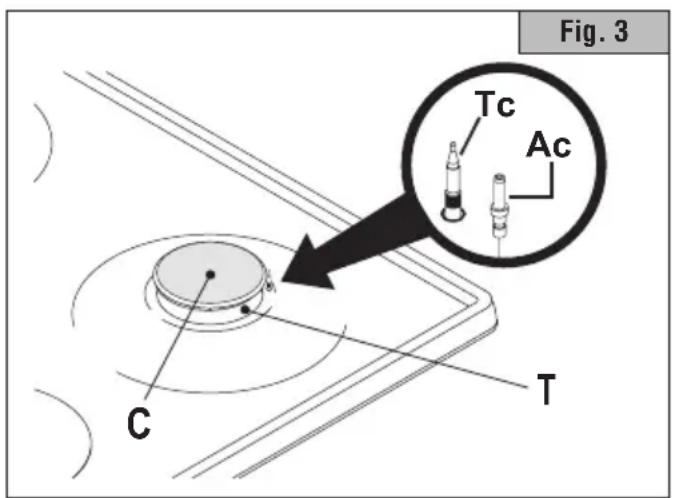

Allumage électrique automatique (fig. 3 repère AC)

La commande d'allumage est intégrée dans la manette. Appuyez et tournez vers la gauche la manette correspondante au brûleur à utiliser, place-la sur la position "Maximum" (fig. 1). Les étincelles jaillissant automatiquement et continue à presser la manette jusqu'à l'allumage. En cas d'interruption de courant il est always possible d'allumer les brûleurs avec une allumette.

Utilisation optimale des brûleurs

Pour obtenir le meilleur rendement avec le minimum de consommation de gaz, nous vous rappelons les conseils suivants:

• Une fois l'allumage intervenu, reglez la flamme en les fonction de votrechoix.
• Pour chaque brûleur, utilisez un récipient ajustat à fond plat (voir le tableau ci-dessous et fig. 2).
• Lorsque la cuisson arrive à ébullition, tournez la manette sur la position "Minimum".
• Mettez toujours un couvercle sur les casseroles.

Brûleurs	Puisance	Ø récantient cm
Rapide 2500W 20 ÷ 22
Semi-rapide 1750W 16 ÷ 18	18
Auxiliaire 1000W 10 ÷ 14

position de fermeture
position de plein débit
position de debit reduit

Fig.1 Fig.2

5. INSTRUCTIONS POUR L'UTILISATEUR : NETTOYAGE ET ENTRETIEN

Avant toute opération de nettoyage ou d'entretien, débranchez toujours l'appareil en coupant l'arrivée de l'alimentation électrique.

TABLE DE TRAVAIL

Pourmaintenir la surface émaillee brillante et les différents composants en bon état (les grilles, les chapeaux des brûleurs émailés (C),les têtes des brûleurs (T)-voir fig.3), il est très important de les laver après chaque utilisation avec une éponge imbibée d'eau tiède savonneuse, de les rincer et de bien les sécher.

Nettoyez lorsque la table et les composants sont froids. N'utilise pas d'éponges metalliques, de poudres abrasives ou de sprays corrosifs.

En raison de leur pouvoir de corrosion elevé, éliminez immédiatement toutes traces de vinaigre, citron, café, lait, eau salée ou jus de tomates.

Meme les parties eventuels en acier inoxydable doivent être nettoyées avec de l'eau savonnue et ensuite essuyées avec un chiffon doux. Utilisez périodiquement des produits chimiques spécifiques d'entretien de l'acier.

MISES EN GARDE :

Lors du remontage des différentes pieces, suivez les instructions ci-dessous:

• Lors du remontage des différentes pieces des brûleurs, vérifie si les orifices des têtes (T) ne sont bouchées par des corps étrangers et contrôle si les chapeaux émailrés (C) sont positionnés correctement sur les têtes des brûleurs (voir fig. 3).
• ÀpRES l'installation ou après quelles temps d'utilisation, si l'ouverture ou la fermeture d'un robinet quelconque devient difficile, ne force pas mais faites immédiatement intervenir le service après-vente.
• Le liquide qui aurait eventuellement débordé des recipients doit être nettoyé avec un chiffon.

6. QUE FAIRE EN CAS DE PANNE?

Certaines anomalies de fonctionnement peuvent etre dures a de simples erreurs d'utilisation ou d'entretien et elles peuvent etre résolues facilement sans l'intervention du Service après-vente.

Si la table de cuisson ne fonctionne pas :

• Contrôlez si le robinet du gaz est ouvert.
• Contrôlez si la fiche est branchée.
• Contrôlez la position des manettes, répétez les opérations décrites dans cette notice.
• Contrôlez les disjoncteurs. Si la panne concerne le circuit électrique, adressez-vous à un electricien.

7. INSTRUCTIONS POUR L'INSTALLATEUR

INFORMATIONS TECHNIQUES

• L'installation, les réglages, les transformations et les opérations d'entretien mentionnés dans cette section doivent être executées exclusivement par un technicien qualifié. Une mauvaise installation peut provoquer des accidents aux personnes, aux animaux et aux choses. Dans ce cas, le fabricant ne pourra pas être considéré responsable.
• Les dispositifs de sécurité ou de réglage automatique des appareils pourront être modifiés seulement par le fabricant ou un de ses revendeurs autorisé.
• Conformément à la norme "GAZ", les apparèils gaz et mixtes doivent être installés comme " classe 3" (à encastrer ou incorporable).
• Les éventuelles cloisons latérales qui dépassent la hauteur de la table de cuisson doivent se couver à une distance de 50 mm au moins.
• La colle qui fixe le revêtement plastique ou stratifié sur le meuble doit résister à une température d'au moins 150^ C pour éviter le décollement du revêtement.
• Cet apparéil n'est pas branché à un dispositif d'évacuation des produits de combustion. Il doit donc être installé conformément aux consignes d'installation mentionnées ci-dessus. Une attention particulière doit être prétée aux recommandations ci-dessous en matière de ventilation et d'aération.
• L'installation de l'appareil et l'aération du local où l'appareil sera installé doivent respecter les règlements en vigueur ci-dessous:
  Arrêté du 28 octobre 1993 modissant l'arrêté du 2 août 1977 - Relatif aux régles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquifiés situées à l'intérieur desBATIMENTS d'habitation et de leurs dépendances.
  Norme DTU P-45-204 - Relative aux installations de gaz (anciennement DTU 61-1 avril 1982 + additif n°1 juillet 1984).
  Règlement Sanitaire Départemental.
  Norme NF C 15-100 - Relative aux installations électriques à basse tension - Régles.

INSTALLATION

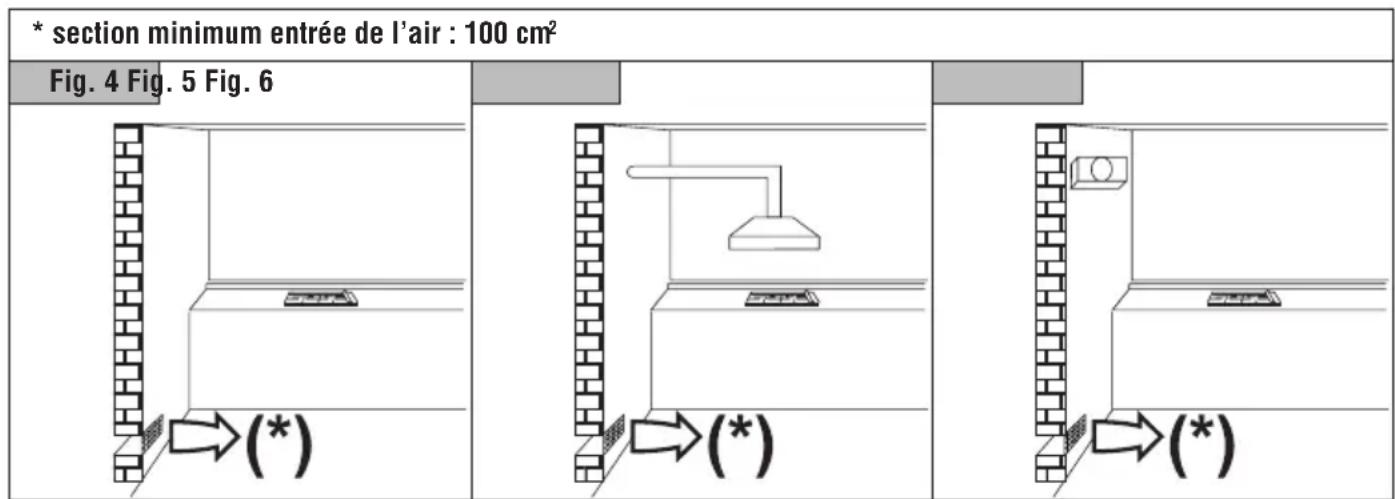

VENTILATION DE LA PIECE

Il est indispensable que la pièce dans laquelle est installé l'appareil soit ventilée de façon permanente pour garantir un bon fonctionnement. La quantité d'air nécessaire correspond à une combustion normale de gaz et à la ventilation de la pièce dont le volume ne doit pas être inférieur à 20m^3 . L'afflux naturel de l'air doit s'effectuer directement à travers des ouvertures permanentes pratiquées sur les cloisons de la pièce donnant sur l'extérieur, et doivent avoir une section minimale de 100cm^2 (fig. 4). Ces ouvertures doivent être réalisées de façon à ce qu'elles ne poussent pas été obstruées.

La ventilation indirecte est également possible. On peut prélever de l'air des pieces contiguës, en respectant obligatoirement les prescriptions des normes en vigueur.

Les apparèils de cuisson au gaz doivent toujours evacuer les produits de la combustion à travers des hôtes raccordées à des cheminées, des conduits de fumée ou directement à l'extérieur (fig. 5). Si une hotte ne peut pas être installée, l'utilisation d'un ventilateur estADMise. Il devra être installé sur une fenêtre ou une cloison donnant sur l'extérieur et devra entre en fonction en même temps que l'applereil (fig. 6). Les prescriptions des normes en matière de ventilation devront être obligatoirement respectées.

7. INSTRUCTIONS POUR L'INSTALLATEUR

DEBALLAGE DE LA TABLE DE CUISSON

Après avoir enlevé l'emballage extérieur et interieur enveloppant les différentes parties mobiles, assurez-vous du bon etat de l'appareil. En cas de doute n'utilise pas l'appareil et adressez-vous à un technicien qualifié.

Certaines pieces sont recouvertes d'une pellicule en plastique qui doit obligatoirement etre enlevée avant d'utiliser l'appareil. Nous vous conseillons de couper ce revetement sur les bords à l'aide d'une lame coupante ou simplement avec la tete d'une aiguille.

Les éléments de l'emballage (carton, sacs, polystyrene expansé, agrafes, etc.) ne doivent pas être laissés à la portée des enfants, car ils représentent un danger potentiel.

MISE EN PLACE

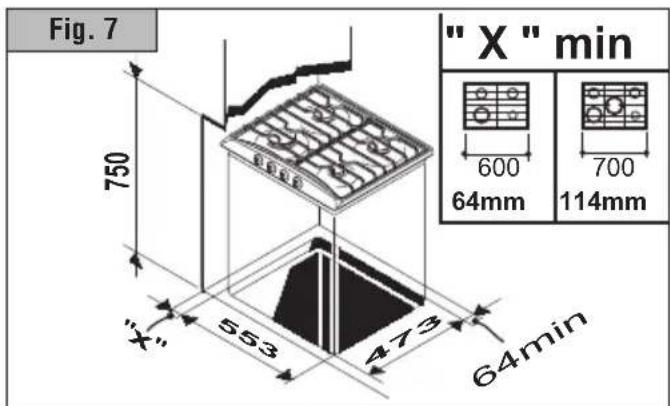

Effectuez une ouverture d'encastrement sur le meuble en respectant les dimensions de la fig. 7. Assurez-vous que soient respectées les dimensions exactes de l'espace dans lequel l'appareil doit être installé (voir fig. 7). Les meubles et les hôtes doivent être installés à une distance minimale de 750~mm de la table.

IMPORTANT！

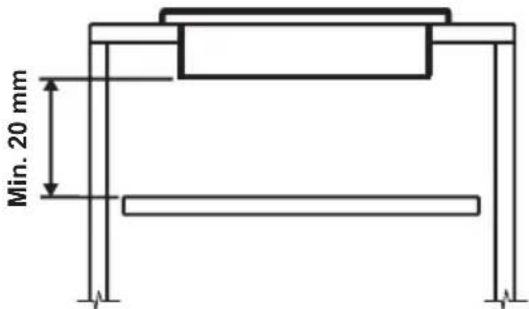

Interposez un panneau en bois à 20 mm en-dessous de la table qui doit pouvoir s'enlever facilement pour permettre l'entretien (voir fig. 8).

Fig. 8

La table de cuisson est livrée avec un joint spécial pour empecher l'infiltration de liquide dans le meuble. Les instructions suivantes devront etre rigoureusement respectees pour le montage de ce joint:

• Detacher les bandes du joint de leur support en ayant soin que la protection transparente reste attachée au joint d'étanchéité.

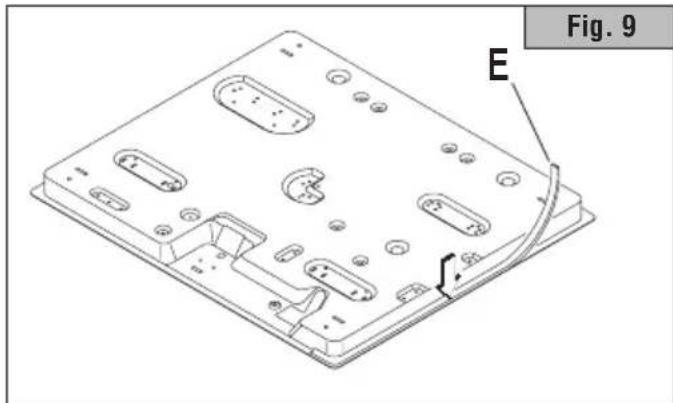

• Renversez la table et appliquez le côté adhésisif du joint (E) (fig. 9) sous le bord de la table de façon à ce que le côté extérieur du joint coïncide parfaitement avec le bord extérieur de la table.
• Les extrémites des joints doivent se joindre, mais sans se couvrir.
• Appliquez le joint à la table en le pressant avec les doigts et en le faisant adhérer de façon uniforme et solide.

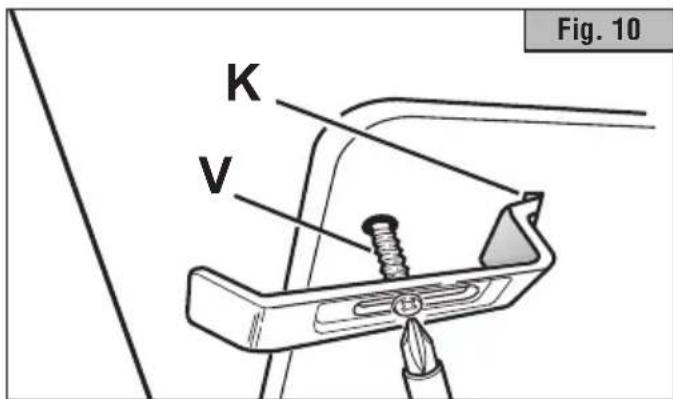

  Enlever la bande de protection en papier du joint, enfilez les brides de fixation dans les logements prevus (K) sur le caisson de la table et introduisez-la dans l'ouverture pratiquée dans le meuble. Fixez le tout avec les vis (V) prévues à cet effet (voir fig. 10).

Fig. 10

7. INSTRUCTIONS POUR L'INSTALLATEUR

RACCORDEMENT AU GAZ

Avant de raccarder l'appareil, assurez-vous que les données indiquées sur l'étiquette signalétique et sur l'étiquette de gaz, correspondant à celles du réseau de distribution du gaz.

Ces étiquettes sont apposées sur la couverture de cette notice et à l'arrête de l'appareil.

A la fin de l'installation, vérifie s'il n'y a pas de fuites en utilisant de l'eau savonneuse. N'approche jamais de flamme!

Le raccord d'entrée du gaz de l'appareil est filtré 1 / 2'' gaz cylindrique male conformément aux normes ISO 228-1.

Le raccordement au gaz doit être effectué conformément aux règlements en vigueur (J.O. du 24/08/77).

Raccordement pour les gaz distribués par canalisation (Gaz naturel):

• soit par raccordement rigide (appellation Norme Gaz G1/2).
• soit par raccordement par tuyau flexible avec embouts mécaniques selon la NF D 36.103 ou NF D 36.100. La longueur du tuyau doit être inférieure à 2 metres.

Raccordement pour les gaz Butane /Propane distribué par bouteille ou réservoir:

• soit par raccordement rigide (appellation Norme Gaz G1/2).
• soit par raccordement par tuyau flexible avec embouts mécaniques selon la NF D 36.112.

AVERTISSEMENT :

En cas de raccordement par tuyau flexible, après avoir installé la table, vérifie que le tuyau n'entre pas en contact avec le meuble (tiroirs par exemple) ou qu'il ne soit pas écrasé.

BRANCHEMENT ELECTRIQUE

Le branchement électrique doit être effectué dans le respect des normes et de la législation en vigueur.

Avant d'effectuer le raccordement, vérifiez si :

• l'intensité de l'installation et des prises de courant convennent à la puissance maximum de l'appareil (voir étiquette signalétique apposée sur la couverture de cette notice et à l'arrête de l'appareil).
• la prise ou l'installation est dotée d'une mise à la terre efficace conformément aux normes et dispositions en vigueur. Le fabricant decline toute responsabilité en cas de non respect de ces normes.

Dans le cas de raccordement au réseau d'alimentation effectué au moyen d'une prise:

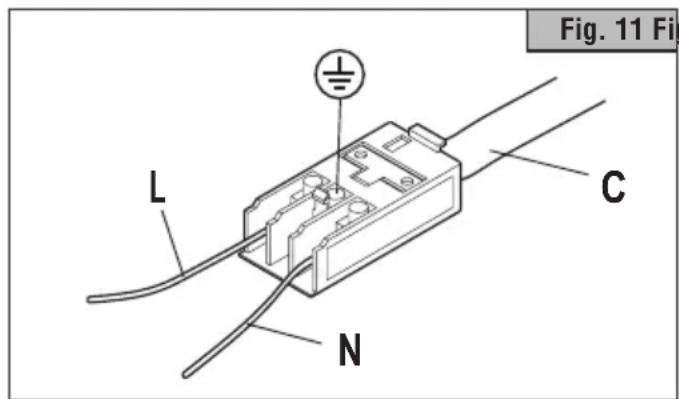

Montez sur le cable d'alimentation (C) (fig. 11) une fiche normalisée adaptée à la puissance indiquée sur l'étiquette signalétique. Branchez les conducteurs dans le respect des indications suivantes et laissez le conducteur de terre plus long par rapport aux conducteurs de phase et neutre (fig. 12):

L (phase) = conducteur couleur marron

Iettre N (neutre) conducteur couleur bleu

symbole de terre 一 = conducteur couleur jaune-vert

• Vérifiez toujours si le cable d'alimentation n'est pas en contact avec des arêtes vives ou avec des surfaces chaudes dont la température depasse 75K et si sa longueur permet un eventuel déplacement pour le nettoyage ou une réparation.
• N'utilisez pas de réductions, adaptateurs ou dérivations, car ils pourraient provoquer de faux contacts et ensuite des échauffements dangereux.
• Vérifiez aussi si la fiche est accessible.

Dans le cas de raccordement direct au réseau d'alimentation électrique:

• Interposez un disjoncteur omnipolaire entre l'appareil et l'alimentation, dimensionné suivant la puissance de l'appareil et ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Le cable de terre ne doit pas etre interrompu par le disjoncteur.
• Le raccordement électrique peut être protégé au besoin par un disjoncteur différentiel à haute sensibilité.
• Il est vivement recommendé de brancher le cable de terre vert-jaune à une installation efficace de mise à la terre.

g. 12

7. INSTRUCTIONS POUR L'INSTALLATEUR

REGLAGE

• En cours d'installation ou en cas de transformation, interrompez toujours l'arrivée de courant électrique avant de procéder à n'importe quel type de réglage.
• Une fois les réglages ou les préréglages terminés, les plombages doivent être replombés par l'installateur.
  Le réglage du début réduit doit s'executer seulement sur des brûleurs fonctionnant avec du G20 ou G25. Sur des brûleurs fonctionnant avec du G30 ou du G31, la vis doit être serrée à fond en vissant le "by-pass "vers la droite.
  Le réglage de l'air primaire sur les brûleurs de la table de travail n'est pas nécessaire.

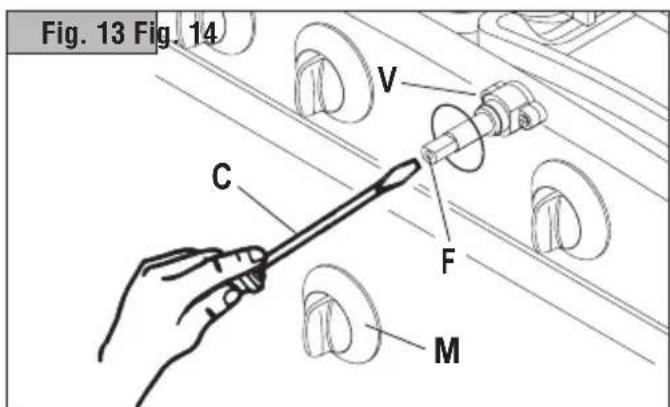

ROBINETS (fig. 13)

Le réglage du début Minimum s'exécuté de la façon suivante:

• Allumez le brûleur et tournez la manette sur la position "minimum" (petite flamme).
• Enlevez la manette (M) du robinet qui est fixée par simple pression sur son axe.
• Introduisez un petit tournevis (C) dans le trou (F) et tournez à droite ou à gauche la vis de réglage jusqu'à ce que la flamme du brûleur soit réglée au "minimum".
• Contrôlez qu'en passant rapidement de la position "maximum" à la position "minimum", la flamme ne s'éteigne pas.

TRANSFORMATION

CHANGEMENT DES INJECTEURS

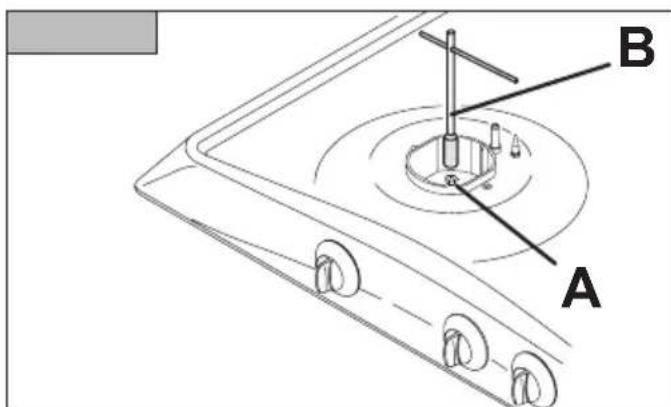

Les brûleurs s'adaptent aux différences types de gaz en montant les injecteurs correspondants au gaz d'utilisation. Ces injecteurs sont fournis avec la plaque ou disponibles auprès d'un centre de service après-vente agreeé. Pour adapter les brûleurs, enlevez la tête et à l'aide d'une clé droite (B), dévissez l'injecteur (A) (voir fig.14) et remplacez-le par l'injecteur correspondant au gaz d'utilisation. Il est conseilé de visser à fond l'injecteur.

Pourvenir en aide à l'installateur,le tableau page 4indique les débits,les débits thermiques des brûleurs,le diamètre des injecteurs et la pression d'utilisation pour les différents types de gaz.

Après avoir effectué ces changements, l'installateur doit régler les brûleurs comme décrit dans les paragraphs precedents, plomer les pieces de réglage ou de préréglage et appliquer une nouvelle étiquette indiquant toutes les informations sur la transformation de gaz effectué sur l'appareil. Cette étiquette se trouve dans le sachet des injecteurs de rechange.

7. INSTRUCTIONS POUR L'INSTALLATEUR

ENTRETIEN

Avant toute réparation ou opération d'entretien, coupez toujours l'arrivée du gaz et du courant électrique.

CHANGEMENT DES COMPOSANTS

• Pour acceder au bornier fixe à l'extérieur du caisson, démontez la table du meuble, returnez-la et dévissez les vis du couvercle du bornier.
• En cas de changement du cable d'alimentation, cette réparation doit être effectuee par un centre de service après-vente agree car elle requiert des outils spéciaux. Le cable devra avoir une section adequate (voir tableau page 4) et le conducteur de terre doit être plus long que les conducteurs de phase. Respectez les instructions indiquées dans le paragraphe "BRANCHEMENT ELECTRIQUE".

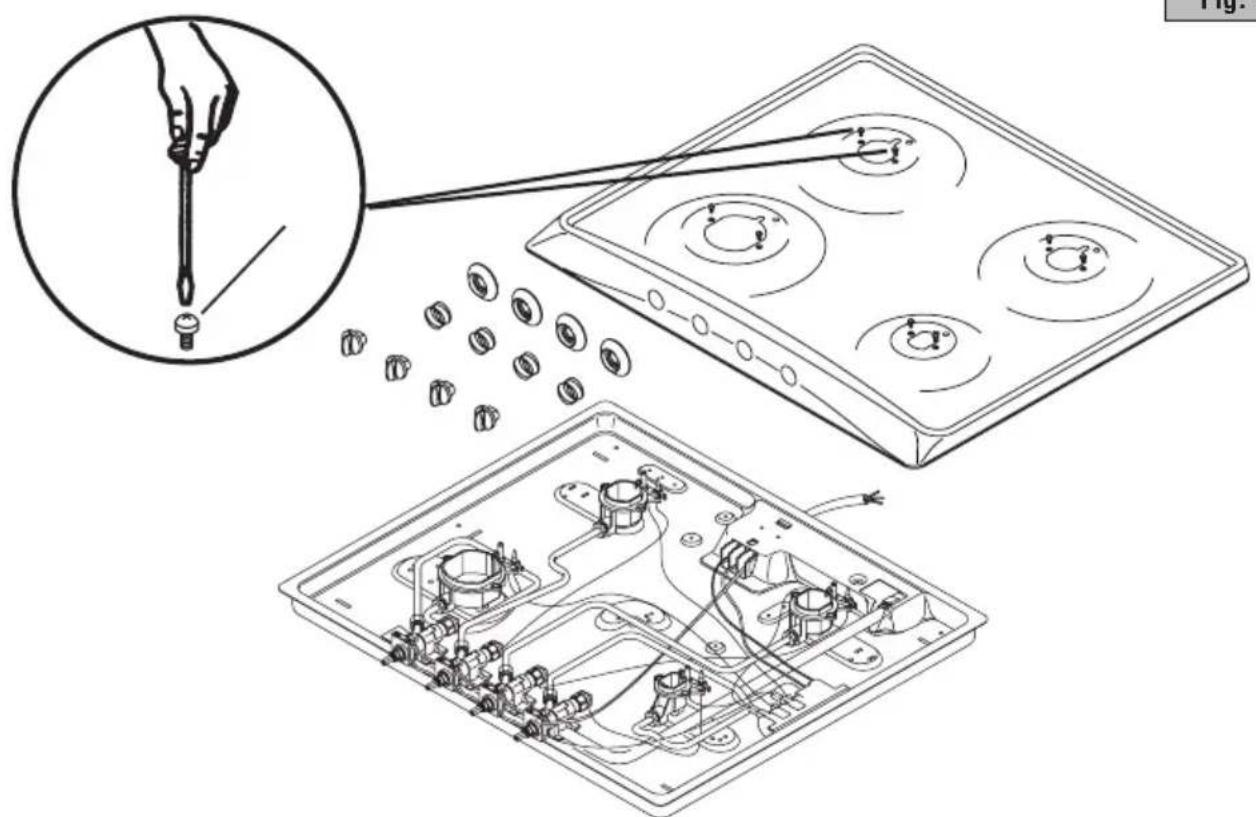

• Pour changer tous les autres composants (gaz et électriques) logés dans la table, il suffit de démonter la table en dévisant les vis de fixation (V) des brûleurs (voir fig. 15).
• A chaque changement de robinet, il est conseilé de changer aussi le joint dans le but d'assurer une étanchéité parfaite entre le corps et la rampe.

Fig. 15
