MODE D'EMPLOI BTI 46 BLUESKY

Notice d'utilisation

Table de cuisson à induction

BTI46

Nous vous remercions de la confiance que vous nous avons accordée en choisisant notre table de cuisson vitrocéramique à induction.

Afin de bien connaître cet apparéil nous vous recommandons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

Sécurité 3

Précautions avant utilisation en cuisson 3

Utilisation de l'appareil 3

Nettoyage 3

Précautions pour ne pas déterminer l'appareil 3

Précautions en cas de défaillance de l'ordinateil 4

Autres protections 4

Description de l'appareil 4

Caracteristiques techniques 4

Bandeau de commande 5

Utilisation de l'appareil 5

Touchesensitive 5

Affichage 5

Indicateur de chaleur résiduelle 6

Ventilation 6

Mise en route et gestion de l'appareil 6

Avant la première utilisation 6

Principe de l'induction 6

Mise en route 6

Indicateur de chaleur résiduelle 7

Verrouillage du bandeau de commande 7

Conseils de cuisson 8

Qualité des casseroles 8

Dimension des casseroles 8

Exemples de réglage des puissances de cuisson 8

Entretien et nettoyage 8

Que faire en cas de problème 9

Protection de l'environnement 9

Instructions d'installation 10

Connexionélectrique 10

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agres. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
  L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habitual (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocérément.
• Ne pas transformer ou modifier l'appareil.
  La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en viqueur.
• Pour le raccordement au réseau électricne n'utilisez pas de rallonge.
  L'appareil ne doit pas etre utilise au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateil

• Coupez toujours les foyers après utilisation.
• Surveillance constament les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
• Les enfants ne doivent pas manipuler l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couver à proximé immediate de l'appareil en fonction.
• Ne placezaucun objetmetalliqueautre que lesrecipients dechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,celui-ci risquerait selon le matériel de chauffer,de fondre ou de commencer a brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.

Nettoyage

• Pour nettoyer il fautmettre l'appareil hors fonctionnement.
  Il faut laisser refroidir les parties chaudes.
  N'tutilisez en aucun cas d'appareils « a vapeur » ou « a pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillee,...) ou abimées peuvent endommager la vitrocéramique.

• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.

• Evitez de faire chuter des objets, même petits, sur la vitrocéràmique.

• Ne heurtez pas les bords de la vitre avec les cassetoles.
  Sassurer que la ventilation de I'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de cassetoles vides sur la table de cuisson.
• Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou autres modifications de la surface vitrocérample: déclenchez l'appareil et enlevez-les immeditatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de recipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un defaulted est constaté, il faut déclencher l'appareil et couper le ligne d'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé N'ouvrez enaucun cas l'appareil vous-même.

Autres protections

Assurez-vous que le recipient de cuisson sera toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
- Les apparéils usages contiennent des métaux précieux. Renseignez-vous auprès de l'administration de récapération sur les possibités de recyclage.

DESCRIPTION DE L'APPAREIL

Caractéristiques techniques 230V 50Hz

Type	Puisance totale	Position du foyer	Puisance Nominale *	Diamètre
BTI46	7400W	Avant gauche	2300W	210mm
		Arrière gauche	1400W	145mm
		Arrière droit	2300W	180mm
		Avant droit	1400W	160mm

• la puissance peut varier en fonction des dimensions et des matériaux des casseroles.

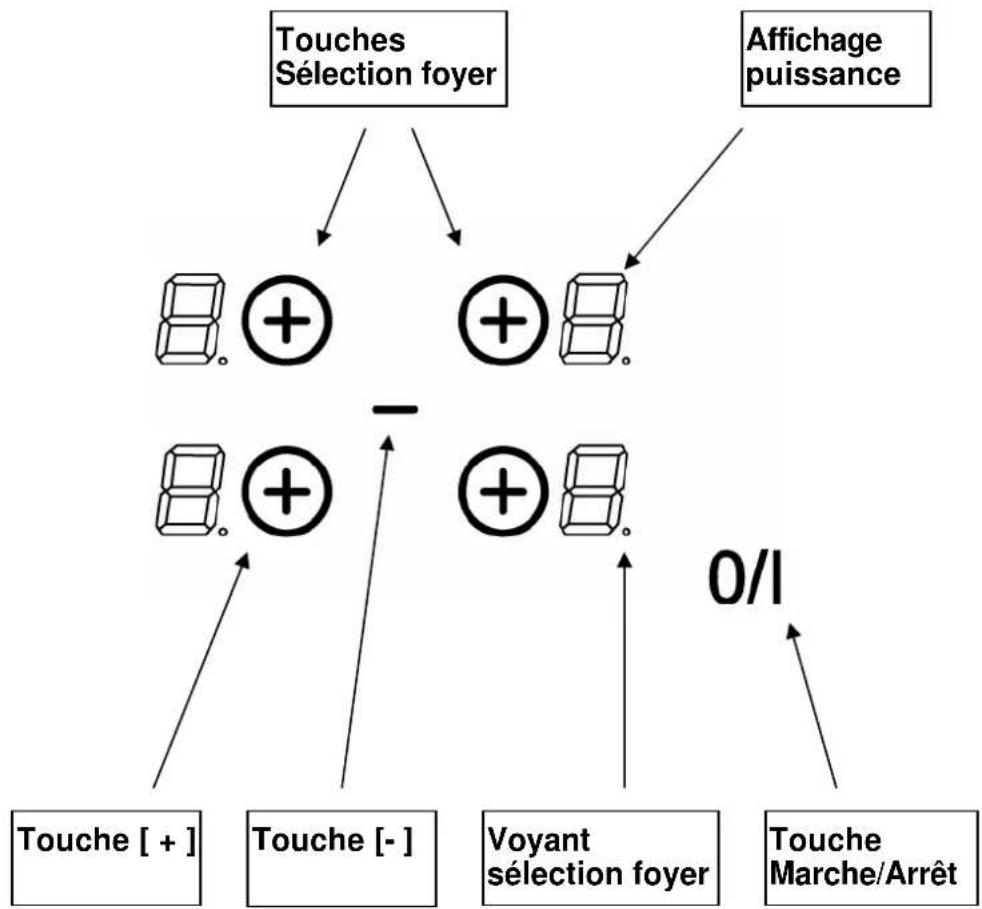

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage

Désignation

Fonction

0

Zero

La zone de chauffe est activée

1...9

Niveau de puissance

Choix du niveau de cuisson

Détection de casserole Récipient manquant ou inapproprié

E Message d'erreur Dedefaut de circuittelectronique

H Chaleurur résiduelle

La zone de cuisson est chaude

L Verrouillage

La table est sécurisée

Indicateur de chaleur résiduelle

Lorsque levoyant « H » s'affiche, cela signifie que la zone de cuisson correspondante est chaude (les zones de cuissons sont chauffées par le fond des casseroles).

Dans ce cas il y a danger de brûlures.

La chaleur résiduelle peut etre utilise pour conserver les plats au chaud.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse dés que les calories dégagées par l'électronique dépassent un certain seul. La ventilation enclenché sa seconde vitesse lorsque la table de cuisson est utilisé intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement lorsque le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez votre apparéil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquérait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ electromagnetique variable qui, à son tour produit des courants induits dans le fond ferro-magnétique du recipient. Il en résultat un échauffement du recipient place sur la zone de chauffe.

Bien entendu le écipient doit être adapté :

• Sont recommandés tous les recipients metalliques ferro-magnétiques (à vérifier eventuellement avec un petit aimant) tels que: cocotte en fonte, poèle en fer noir, casseroles metalliques émailées, en inox à semelle ferro-magnétique...
• Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du recipient utilisé. Avec un diamètre trop petit, le recipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le écipient n'est pas adapté à la table de cuisson le symbole ( ) reste affché.

Mise en route

Voues nevez d'abord enclencher la table de cuisson , puis la zone de chauffe :

- Enclencher / arrêtier la table de cuisson :

Action

Enclencher

Arreter

Bandeau de commande

appuyer sur [0/1]

appuyer sur [0/1]

Afficheur

4× [0.]

aucun ou [H]

Voyant

clignant

s'eteint

- Enclencher / arrête une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche de la zone [+]	[0.]
Augmenter	ré-appuyer sur [+]	[1] jusqu'à [9]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêtier	appuyer simultanément sur [+] et [+] ou appuyer sur [-]	[0] ou [H]
		[0] ou [H]

Si aucun réglage n'est fait dans un délais de 20 secondes l'électronique revient en position d'attente.

Détction de récipient

La détction de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [ ] apparait. Le [ ] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le recipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparait. Le [U] disparait lorsque le recipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

- Verrouillage:

Action	Bandeau de commande	Afficheur
Mise en route	Appuyer sur [0/1]	[0] ou [H] sur 4 afficheurs
Verrouiller la table	Appuyer simultanément sur [-] et [+] de la zone avant droite	[0] ou [H] sur 4 afficheurs
	Ré-appuyer sur [+] seul	[L] sur 4 afficheurs

- Déverrouillage :

Action	Bandeau de commande	Afficheur
Mise en route	Appuyer sur [ 0/1 ]	[ L ] sur 4 afficheurs
Verrouiller la table	Appuyer simultanément sur [-] et [+] de la zone avant droite	[ 0 ] ou [ H ] sur 4 afficheurs
Ré-appuyer sur [	- ] seul	Afficheurs éteints

Qualité des casseroles

Matériaux adaptés : acier, acier émailé, fonte, aluminium ou inox à fond ferro-magnétique, Matériaux non adaptés : aluminium et inox à fond non ferro-magnétique, cuivre, laiton, verre, ceramique, porcelainaine

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un defaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassetoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(les valeurs ci-dessous sont indicateves)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4 Vapeur Légumes	poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes Légumes frais
6 à 7	Cuire à feu doux	Viandes, foie, oeufs, saucisses Goulasch, roulades, tripes
7 à 8 Cuire	FIRE	Pommes de terre, beignets, galettes
9	Fire, Porter à ébullition	Steaks, omelettes eau

ENTRETIEN ET NETTOYAGE

Laissez refroidir l'appareil, car risques de brûlures.

Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.

N'utilisez pas de produits de nettoyage abrasifs qui pouraient endommager l'appareil.

Sechez l'appareil avec un chiffon propre.

Enlevez immédiatement le sucre et les mets contenant du sucre.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifie si le verrouillage n'est pas activé
  les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

• il n'y a pas de casserole sur la zone de cuisson
• le récipient utilisé n'est pas compatible avec l'induction
• le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbole [C] ou [E] s'affiche :

• appelez le Service Àpreès-Ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché:

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublie de couper une des zones de chauffe
• il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• ce n'est pas un défaut, le ventilateur continue de protégger l'électronique de l'appareil
• la soufflerie s'arrête automatiquement

La commande de cuisson automatique ne s'enclenché pas :

la zone de cuisson est encore chaude [H]
- le niveau de cuisson maximum est enclenché [9]
- le niveau de cuisson a ete enclenché avec la touche [-]

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage sont ecologiques et recyclables.

Cet apparéil est marqué du symbole du tri sélectif relat aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive française 2002/96/CE afin de pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou regionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environne ment et la santé humaine en raison de la présence de substances dangereuses.

Poids net: 9,25kg

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

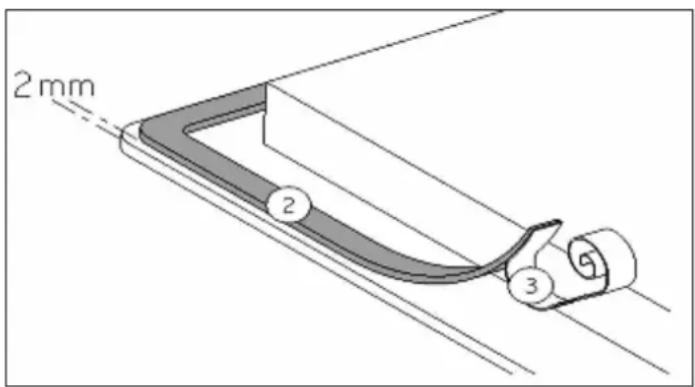

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.
Sa mise en place doit être effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

La découpe du plan de travail sera suivant le modèle de table de : 560 x 490mm
La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^)
- Les baguettes de bord murales doivent être thermo résistantes
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle
- Garantir entre le fond du caisson de l'appareil un espace de 20mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur
L'ecart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm
- Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir

CONNEXION ELECTRIQUE

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.

• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.

• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assure.

• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

Attention!

Cet apparéil n'est concu que pour une alimentation en 230V 50Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~1N 50Hz	1 Phase + N	3 x 2.5mm²	H 05 RR	25A *
400V~2N 50Hz	2 Phases + N	4 x 1.5mm²	H 05 RR	16A *

• calculé avec le coefficient de simultanéité suivant standard TN 60 335-2-6/1990

Branchement de la table :

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillage utiliser les pontets en laiton situés dans le boîtier de connexion

Monophasé 230V~1P+N:

Mettre un pontet entre les plots 2 et 3, puis un pontet entre 4 et 5.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4 ou 5.

Visser la phase L sur un des plots 2 ou 3.

Biphasé 400V~2P+N:

Mettre un pontet entre 4 et 5.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4 ou 5.

Visser la phase L1 sur un le plot 2 et la phase L3 sur le plot 3.

Attention! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.
