Type de produit	Table de cuisson à gaz encastrable
Marque	Valberg
Modèle	VAL TGV 5 NCW
Dimensions (L x P x H)	710 x 510 x 87 mm
Dimensions de découpe (L x P x H)	557 x 477 x 45 mm
Poids net	12.6 kg
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de brûleurs	5
Brûleur triple couronne	3800 W
Brûleur rapide	3000 W
Brûleurs semi-rapides	2 x 1750 W
Brûleur auxiliaire	1000 W
Types de gaz compatibles	Butane, Propane, GPL, Gaz naturel
Sécurité	Thermocouple (coupure automatique du gaz si flamme éteinte)
Allumage	Électrique intégré
Joint d'étanchéité fourni	Oui
Convertible en gaz bouteille	Oui (changement d'injecteurs)
Protection environnement	Conforme DEEE (recyclage en fin de vie)
Garantie	1 an

FOIRE AUX QUESTIONS - VAL TGV 5 NCW VALBERG

Comment allumer un brûleur ?

Enfoncez le bouton de contrôle correspondant et tournez-le dans le sens contraire des aiguilles d'une montre jusqu'à la position grand feu. Maintenez enfoncé jusqu'à ce que le gaz s'enflamme (environ 3 secondes après allumage).

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'appareil est branché et que le fusible n'a pas sauté. Nettoyez la bougie d'allumage recouverte de graisse. Vérifiez que le robinet de gaz est ouvert et que les orifices du brûleur ne sont pas obstrués.

Comment nettoyer les brûleurs ?

Retirez le chapeau et la couronne du brûleur. Nettoyez-les avec de l'eau chaude savonneuse et un détergent doux. Utilisez une paille de fer humide savonneuse pour les taches tenaces. Séchez soigneusement avant de remonter.

Quel type de gaz utiliser ?

L'appareil est compatible avec le gaz naturel (ville), le butane, le propane et le GPL. Vérifiez la pression et les injecteurs correspondants (voir tableau technique dans la notice).

Comment convertir de gaz naturel à GPL ?

La conversion doit être effectuée par un technicien qualifié. Il faut remplacer les injecteurs par ceux adaptés au GPL (diamètres indiqués dans le tableau) et ajuster le débit de gaz au niveau des brûleurs.

Quelles sont les dimensions de découpe nécessaires ?

La découpe doit être de 557 mm x 477 mm x 45 mm (LxPxH). Si le plan de travail est en bois, son épaisseur doit être d'au moins 40 mm.

Quelle est la puissance des brûleurs ?

Brûleur triple couronne 3800 W, brûleur rapide 3000 W, deux brûleurs semi-rapides 1750 W chacun, brûleur auxiliaire 1000 W.

Comment installer la table de cuisson ?

L'installation doit être réalisée par un professionnel qualifié. Appliquez le joint d'étanchéité fourni sur le pourtour inférieur, placez la table dans la découpe, fixez-la avec les pattes de fixation. Raccordez le gaz et l'électricité selon les normes.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'arrivée de gaz et le courant. N'utilisez pas de flamme nue ni de bougie. Ne touchez pas aux boutons. Contactez un technicien agréé. Aérez la pièce.

Comment entretenir les bougies d'allumage ?

Les bougies d'allumage en céramique doivent rester propres. Nettoyez-les régulièrement avec un chiffon sec ou légèrement humide pour enlever les résidus alimentaires et la graisse.

MODE D'EMPLOI VAL TGV 5 NCW VALBERG

Notice d'utilisation pour la table de cuisson à gaz

VAL TGV 5 NWC CODE:936954

Sommaire

Informations importantes 2

Caractéristiques de la table de cuisson à gaz 2

Avertissements importants 2

Installation

Consignes de sécurité 2

Sécurité enfant 3

Pendant l'utilisation 3

Service

Informations sur le recyclage de l'appareil 3

Description de l'appareil 4

Réglementation de sécurité relative au gaz (installation et utilisation) 4

Fonctionnement

Quel brûleur choisir ? 5

Entretien et nettoyage 6

Guide de dépannage

Dimensions du produit 7

Consignes d'installation (pour l'installateur) 7

Informations techniques 7

Déballage de l'appareil

Installation et fixation de l'appareil

Données techniques

Catégorie d'appareil

Rappels importants de sécurité

Installation

Options d'installation

Pose et fixation de la table de cuisson

Raccordement du gaz

Raccordements électriques

Conversion de NG à LPG ou de LPG à NG

Réglage du débit de gaz au niveau des brûleurs

Informations importantes

Même si vous avez déjà utilisé une table de cuisson au gaz auparavant, il est important que vous lisiez toutes ces consignes avant de vous servir de cet appareil, en faisant tout particulièrement attention à celles concernant la sécurité et l'installation.

En cas de problème lors de l'installation, de l'opération ou de l'utilisation de l'appareil, veuillez vérifier que toutes les consignes figurant dans ce manuel ont bien été respectées.

MISE EN GARDE ! Pour toute sécurité, assurez-vous que les consignes d'installation, d'utilisation et d'entretien ci-après seront bien suivies.

Caractéristiques de la table de cuisson à gaz. Veuillez lire attentivement la notice d'utilisation avant d'utiliser l'appareil.

Type	Béleur biplo d'échirrero	Béleur biplo	Béleur semi-biplo	Béleur axillary	Matériel	Thermocouple [Discevento se précùsse et place disconnction de la barre]	Alimentation échirratoire	Dimensors (mm) LefVH	Dimensors d'excavation en (mm) LefVH	Poids net
V/L, TGV 5 NVC	3800W	3803W	1700W	1805W	Ventre	Our	220-240V - 9V z	710x510x87	557x477x45	12.6kg

Avertissements Importants

Veuillez lire attentivement les instructions avant d'utiliser ou de changer le gaz. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou une personne de qualification similaire afin d'éviter tout accident.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une explication sur le fonctionnement de l'appareil, par l'intermédiaire d'une personne responsable de leur sécurité.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Installation

Avant d'installer cet appareil, veuillez vous assurer que la nature et la pression du gaz sont compatibles. - Cet appareil doit être installé et connecté conformément à la réglementation en vigueur et doit être utilisé dans une pièce correctement ventilée. - Cet appareil doit être installé par une personne qualifiée. Veuillez retirer tous les emballages avant l'utilisation de la table de cuisson. Assurez-vous que le gaz et l'alimentation électrique sont conformes aux consignes présentées dans cette notice. N'essayez en aucune manière de modifier l'appareil.

Consignes de sécurité

Assurez-vous d'avoir bien lu et bien compris l'intégralité des informations figurant dans ce manuel avant d'installer ou d'utiliser l'article. Les consignes suivantes vous sont disponibles afin de garantir votre sécurité.

Avant d'installer l'appareil, assurez-vous que ses caractéristiques seront compatibles avec les caractéristiques locales de l'alimentation en gaz (nature et pression du gaz).

Sécurité infantile

Cet appareil est destiné à être utilisé par des enfants jouant à proximité de la table de cuisson. La table de cuisson émet de la chaleur lorsque celle-ci est en cours d'utilisation - Les enfants doivent en être tenus éloignés jusqu'à ce que l'appareil refroidisse. - Les enfants peuvent aussi se blesser en voulant manipuler les poêles et les casseroles sur la table de cuisson.

Pendant l'utilisation

• La prise électrique doit être branchée à la prise murale et correctement mise à la terre.
• Cet appareil est destiné à un usage domestique uniquement. Il n'est pas destiné à être utilisé à des fins commerciales et/ou industrielles. Lorsqu'il fonctionne, l'appareil émet de la chaleur et de l'humidité dans la pièce dans laquelle il se trouve. Assurez-vous qu'il y ait de l'air qui circule en permanence. Si besoin, installez une hotte aspirante avec un conduit de ventilation. Lors d'une utilisation prolongée de l'appareil, la ventilation doit être augmentée soit en ouvrant les fenêtres, soit en augmentant la vitesse d'extraction de la hotte. N'utilisez pas la table de cuisson si elle a été en contact avec de l'eau. Ne touchez pas à l'appareil si vous avez les mains mouillées. Assurez-vous que les boutons de contrôle sont en position « arrêt » lorsque l'appareil n'est pas utilisé. Lorsque vous utilisez d'autres appareils, veillez à ce que le câble ne soit pas en contact avec la surface chauffante de l'appareil.
• N'utilisez pas de poêles ou de casseroles abîmées car cela est dangereux.
• Ne laissez pas la table de cuisson sans surveillance lorsque vous cuisinez avec de l'huile ou des graisses.
• Cet appareil n'est pas destiné à être utilisé avec du matériel en plastique. Le contact des matières périssables, des matériaux en plastique ou les aérosols avec la chaleur dégagée par l'appareil peuvent endommager la plaque. Ne pas les ranger à proximité de la plaque.

Service

• La table de cuisson doit être réparée par une personne qualifiée et seules les pièces de rechange approuvées doivent être utilisées.

Description de l'appareil

(voir fig. 1)

1. Brûleur semi-rapide -1750W
2. Brûleur semi-rapide - 1750 W
3. Brûleur triple couronne - 3800 W
4. Brûleur rapide - 3000 W
5. Brûleur auxiliaire - 1000 W

Réglementation de sécurité relative au gaz (installation et utilisation)

1. Vous avez l'obligation légale de faire installer tout appareil fonctionnant au gaz par une personne compétente, conformément à la réglementation en vigueur. Pour votre sécurité ainsi que celle des autres, il est impératif de se conformer à la loi.
2. Toute réparation ou tout contrôle effectué sur cet appareil doit être réalisé uniquement par une personne agréée, qui ne doit utiliser que des pièces certifiées.
3. N'essayez en aucun cas de modifier cet appareil.
4. Tout appareil de cuisson devient très chaud lors de son fonctionnement. Veillez donc à éloigner les enfants et les animaux domestiques. Nous vous recommandons de porter des gants thermorésistants lors de l'utilisation de ces appareils.
5. Ne laissez en aucun cas les enfants utiliser ou jouer avec cet appareil, quelle qu'en soit la partie.
6. Utilisez uniquement des ustensiles de cuisson à fond plat et assurez-vous que leurs anses ou leurs poignées ne soient pas au-dessus des brûleurs.
7. Afin de garantir votre sécurité ainsi qu'une bonne hygiène, gardez l'appareil toujours propre, d'autant que toute accumulation de graisse pourrait s'enflammer.
8. Cet appareil a été conçu pour un usage domestique. Tout usage à des fins industrielles ou commerciales peut annuler la garantie.
9. Même s'il n'est pas utilisé, ne recouvrez en aucun cas l'appareil et ne placez aucun matériel ni aucune substance inflammable sur ou à proximité de celui-ci.
10. Ne remplissez jamais à plus d'un tiers les poêles à frire avec de l'huile et ne laissez jamais une cuisson sans surveillance.
11. Débranchez toujours l'appareil du secteur électrique avant de le nettoyer.
12. Après avoir utilisé l'appareil, mettez bien tous les boutons sur la position arrêt et laissez-le bien refroidir.
13. Si vous vendez ou transférez la propriété de cet appareil à un tiers, assurez-vous de remettre ce manuel en même temps.
14. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles sont surveillées ou ont pu bénéficier d'une explication sur le fonctionnement de l'appareil, par l'intermédiaire d'une personne responsable de leur sécurité.
15. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
16. Si le cordon d'alimentation est endommagé, il doit impérativement être remplacé par le fabricant, un de ses services de réparation agréés ou une personne avec des qualifications similaires afin d'éviter tout danger.
17. Ne plongez en aucun cas ni l'appareil, ni le cordon d'alimentation dans l'eau ou tout autre liquide.
18. Veuillez retirer les bougies d'allumage lors du nettoyage ou de la maintenance de l'appareil. N'oubliez pas de les réinsérer.

Fonctionnement

1. Pour allumer un des brûleurs, enfoncez le bouton de contrôle correspondant et tournez-le dans le sens contraire des aiguilles d'une montre jusqu'à la position grand feu (symbole de la grande flamme).
2. Gardez le bouton enfoncé jusqu'à ce que le gaz s'enflamme.
3. Réglez le bouton sur la taille de la flamme souhaitée.
4. Dans le cas où la flamme serait éteinte par accident, remettez le bouton en position arrêt et attendez au moins une minute avant d'essayer de rallumer le feu.

REMARQUE : en cas de panne de courant, vous pourrez utiliser des allumettes pour allumer un des feux. Lors de son utilisation, tout appareil fonctionnant au gaz dégage de la chaleur et de la condensation dans la pièce où il se trouve. Assurez-vous donc que cette pièce soit bien aérée, soit en conservant toutes les ouvertures naturelles, soit en installant un système de ventilation, tel qu'une hotte aspirante.

• Position arrêt Position grand feu (réglage maximum) Position petit feu (réglage minimum)

Quel brûleur utiliser ?

Utilisez plusieurs casseroles ou une poêle à fond plat, dont le diamètre de la base correspond à celui du brûleur (consultez la figure 3 et le tableau ci-dessous). Lorsque le contenu arrive à ébullition, diminuez l'intensité de la flamme en tournant le bouton sur la position petit feu. Recouvrez ensuite la casserole ou la poêle avec un couvercle.

REMARQUE : afin de pouvoir utiliser la totalité des foyers en même temps, il est indispensable que la taille des récipients de cuisson ne dépasse pas celle des plaques.

Brûleurs Triple courante 3800W	Rapide 3000W Semi-rapide 1750W Auxiliaires 1000W
Diamètre de l'ustensile en CM 24 - 26 20 - 22 16 - 18 16 - 14

FIG.3

Entretien et nettoyage

Avant toute opération d'entretien ou de nettoyage, vous devez déconnecter l'alimentation électrique. La table de cuisson se nettoie plus facilement lorsqu'elle est encore chaude.

La table de cuisson

Nettoyez régulièrement la table avec un chiffon humide imbibé d'eau chaude savonneuse. Évitez d'utiliser des matériaux abrasifs tels que :

1. Des détergents abrasifs et eau de javel
2. Des brosses à récurer
3. De la paille de fer
4. Détachants pour salle de bain

Les grilles de support

Si vous nettoyez les grilles à la main, faites attention lors du séchage de ne pas vous couper. Si nécessaire, utilisez un détergent pour enlever les taches tenaces.

Les brûleurs

Le chapeau du brûleur ainsi que la couronne ne peuvent pas être rétrécis lors du nettoyage. Nettoyez ces 2 éléments avec de l'eau chaude savonneuse et enlevez les marques avec un détergent doux. Une paille de fer humide imprégnée de savon peut éventuellement être utilisée, notamment si les taches persistent.

Prenez soin de bien sécher les brûleurs avec un chiffon.

La bougie d'allumage

L'allumage électrique est obtenu avec une * bougie * en céramique et une électrode en métal.

Maintenez ces deux éléments dans un bon état de propreté afin d'éviter des problèmes d'allumage et vérifiez que les orifices de la couronne du brûleur ne sont pas obstrués.

Thermocouple

Le thermocouple est un élément extrêmement important permettant de couper l'alimentation du gaz lorsque la flamme s'élève pendant la combustion. Veillez à garder cet élément en bon état de propreté.

Guide de dépannage

Si vous rencontrez un quelconque problème avec votre table de cuisson, consultez le guide suivant.

LA FLAMME EST IRRÉGULIÈRE OU EST JAUNE AU LIEU D'ÊTRE BLEUE

Arrêtez l'appareil et vérifiez les points suivants

1. Le brûleur est-il monté correctement ?
2. Les orifices du brûleur sont-ils obstrués ?
3. Des particules de poussière seraient-elles tombées dans les flammes et les auraient fait tourner au jaune ?

UN BRÛLEUR REFUSE DE S'ALLUMER

Vérifiez que l'appareil soit bien branché ou qu'un fusible n'ait pas grillé.

Vérifiez que la bougie d'allumage ne soit pas recouverte de projections de graisse ou d'autres aliments.

UNE ÉTINCELLE MAIS PAS DE GAZ ?

Vérifiez que le robinet de gaz soit ouvert.

Vérifiez que les orifices du brûleur ne soient pas obstrués.

VOUS SENTEZ UNE ODEUR DE GAZ ?

Vérifiez que les robinets de gaz soient bien fermés.

Si c'est le cas, coupez l'arrivée de gaz et contactez un technicien.

Ne cherchez EN AUCUN CAS l'origine de cette odeur à l'aide d'une flamme nue, ne grattez EN AUCUN

CAS d'allumettes et n'appuyez EN AUCUN CAS sur les boutons.

Contactez un professionnel.

Dimensions du produit

Les dimensions de la découpe doivent être de 557 mm x 477 mm x 45 mm (L x P x H).

Remarque : si le plan de travail est en bois, l'épaisseur du bois doit être d'au moins 40 mm.

Consignes d'installation (pour l'installateur)

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux normes en vigueur. Portez une attention particulière aux normes requises concernant l'aération.

Informations techniques

Toutes les opérations (installation, réglages, modifications, entretien) décrites dans ce chapitre doivent uniquement être effectuées par un professionnel.

Les systèmes de sécurité et de réglage automatique de cet appareil ne peuvent être modifiés que par un agent technique agréé.

Il est impératif de respecter toutes les normes concernant l'installation de cet appareil.

C'est pourquoi tout branchement doit respecter les normes d'installation en vigueur, mentionnées ci-dessus. Portez une attention particulière aux consignes décrites ci-dessous en ce qui concerne la ventilation et l'aération.

ATTENTION !

L'appareil ne doit pas être raccordé à un système d'évacuation de produits de combustion. S'il devait l'être ou si un tel système devait être installé, veuillez le faire conformément aux règles et normes en vigueur. Assurez-vous qu'une attention particulière soit portée aux consignes concernant la ventilation.

Déballage de l'appareil

Avant la première utilisation de l'appareil, assurez-vous de retirer tous les emballages et vérifiez qu'il soit en parfait état. Si vous avez un doute quelconque, ne l'utilisez pas et contactez le distributeur.

Certaines parties de l'appareil sont recouvertes d'un film plastique. Ce film protecteur doit être retiré avant l'utilisation de l'appareil. Nous vous conseillons de découper soigneusement une fente le long du bord à l'aide d'un couteau acéré ou d'une épine.

Assurez-vous de jeter tous les éléments de l'emballage ou de les tenir hors de la portée des enfants car ils peuvent être dangereux.

Installation et fixation de l'appareil

La table de cuisson est livrée avec un joint d'étanchéité spécial servant à empêcher toute pénétration de liquide sous l'appareil. Suivez les instructions suivantes pour être sûr de bien apposer le joint :

Sortez le joint d'étanchéité de son emballage et décollez la pellicule de protection qui est dessus. Retournez la table de cuisson et positionnez le joint E (fig. 4) en bordure de tout le pourtour de la base de l'appareil. Les extrémités du joint doivent se rabouter sans se superposer. - Faites adhérer uniformément le joint en appuyant fermement dessus.

FIG.4

FIG.5

Données techniques CARACTÉRISTIQUES DES INJECTEURS

	BRULEURS DESCRIPTION GAZ		PRESSION NORMALE	PRESSION NORMALE	DIAMETRE DES INJECTEURS
			mbar kW 1/100mm
1&2 SEMI-RAPIDE BUTANE		PROpane	28-30	1.75 (127.5 g/h)	67
		L.P.G (MELANGE)	37	1.75	67
		NATUREL	30	1.75	67
		NATUREL	20	1.75	97
		NATUREL	25	1.75	97
3 TRIPLE COURONNE BUTANE			29-30	3.8 (277 g/h)	100
			PROpane	37	3.8	100
			L.P.G (MELANGE)	30	3.8	100
			NATUREL	20	3.8	135
			NATUREL	25	3.8	135
4 RAPIDE	BUTANE		29-30	3.0 (217 g/h)	86
	PROpane		37	3.0	66
	L.P.G (MELANGE)		30	3.0	86
	NATUREL		20	3.0	115
	NATUREL		25	3.0	115
5 AUXILIARY	BUTANE		28-30	1.0 (73 g/h)	49
	PROpane		37	1	49
	L.P.G (MELANGE)		30	1	49
	NATUREL		20	1	73
	NATUREL		25	1	73

Catégorie d'appareil

13+(26-30)37	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
12E+	BE, FR
13BVP(30)	BE, CY, DK, EE, FR, GB, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS, LU, MT

Note : lorsque les injecteurs sont changés, les nouveaux injecteurs doivent être certifiés par le technicien du gaz.

Attention :

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont bénéficié d'une explication sur le fonctionnement de l'appareil, par l'intermédiaire d'une personne responsable de leur sécurité.

Rappels importants de sécurité

Ventilation

Cet appareil ne doit pas être placé dans une pièce de moins de 20 m³. S'il est placé dans une pièce dont le volume se situe entre 5 et 11 m³, un conduit d'aération de 110 cm² est nécessaire. Si le volume de la pièce est supérieur à 11 m³, il n'est pas nécessaire d'avoir un conduit d'aération. Si la pièce a une porte qui s'ouvre directement sur l'extérieur, aucun conduit d'aération n'est nécessaire même pour une pièce entre 5 et 11 m³. Dans le cas où vous utilisez d'autres appareils du même type, demandez conseil à une personne qualifiée pour la nécessité d'ajouter ou non un conduit d'aération.

Encastrement

L'appareil peut être placé dans toutes les pièces d'une maison, hormis la salle de bain et le garage. Avant de percer le plan de travail, assurez-vous qu'il y ait une distance de 55 mm entre le bord de la table de cuisson et le mur.

Une distance minimale de (voir fig. 6) :

100 mm doit être observée entre les cordes de l'appareil et les murs ou meubles adjacents à celui-ci. - 400 mm doit être observée entre l'appareil et tout autre objet situé au-dessus des cordes de l'appareil. - 750 mm doit être observée entre l'objet et tout autre objet situé directement au-dessus de l'objet.

Attention : l'utilisation d'un appareil de cuisson fonctionnant au gaz entraîne une production de chaleur et d'humidité dans la pièce où il est installé. Veillez à ce que la pièce soit correctement ventilée, si besoin installez une hotte aspirante. Une utilisation prolongée de l'appareil nécessite une ventilation plus importante de la pièce. Celle-ci peut être obtenue en ouvrant une fenêtre ou en augmentant la puissance d'aspiration de la hotte.

FIG.6

Installation

Important : la table de cuisson à gaz doit être installée et branchée par une personne qualifiée. Assurez-vous qu'une fois installée, la table de cuisson soit également accessible par un technicien en cas de panne.

Après l'installation de la table de cuisson

Une fois la table de cuisson installée, il est important de retirer tous les matériaux de protection. Toutes les installations en lien avec le gaz doivent être effectuées par une personne compétente. Le fabricant ne pourra en aucun cas être tenu pour responsable dans le cas où les instructions ci-dessus ou celles de la responsabilité du fabricant ne sont pas respectées. Au bout de la tubulure, qui comprend le coude folle GJ %, l'étanchéité est faite par le joint de la télène comme décrit sur le diagramme. Vissez-le ensemble sans serrer trop fort.

Important : lorsque vous installez la table de cuisson au-dessus d'un four, celui-ci doit être placé sur deux planches de bois ; dans le cas où le meuble de cuisine touche la surface, veillez à bien laisser un espace de 45 à 560 mm derrière l'appareil. Lorsque vous installez un four encastrable sans ventilateur intégré, assurez-vous qu'il y ait des entrées et des sorties d'air pour ventiler l'intérieur du meuble.

Remarque : l'installation ci-dessus doit être menée par un technicien qualifié.

Options d'installation

Lorsque la table de cuisson est installée au-dessus d'un tiroir ou sur n'importe quel plan de travail, des mesures de précaution nécessaires doivent être prises pour éviter tout contact entre la base de la table de cuisson et tout élément situé en dessous, car l'appareil devient très chaud pendant son utilisation. La meilleure façon d'éviter ce problème est d'installer une planche en bois dans le meuble ou élément de cuisine, à 15 mm en dessous de la table de cuisson. (Voir fig. 7)

Espace pour aération

Un espace doit être prévu entre l'arrière de cette planche et le fond du moule ou de l'élément, afin d'assurer une évacuation suffisante.

La planche installée sous la table de cuisson doit pouvoir être enlevée sans problème afin de permettre un accès facile en cas de réparation ou d'entretien.

Pose et fixation de la table de cuisson

Avant de monter la table de cuisson sur le plan de travail, placez le joint adhésif (a) tout au long de la bordure interne de l'appareil qui sera en contact avec le plan de travail. Veillez à ce que cette bande d'étanchéité soit étalée de façon régulière, sans qu'il n'y ait d'espace ni de chevauchement, de sorte qu'un bloc liquide ne puisse s'infiltrer sous la table de cuisson.

1. Enlevez la couronne et le chapeau des brûleurs ; retournez complètement la table de cuisson en prenant soin de ne pas endommager les bougies d'allumage et les thermocouples.
2. Mettez en place le joint d'étanchéité tout autour de la bordure inférieure de la table, comme montré sur le schéma de la page précédente (à gauche).
3. Retournez la table de cuisson et placez-la dans l'ouverture prévue pour l'installer ; appuyez bien afin qu'elle repose fermement sur le plan de travail.
4. Utilisez les pattes de fixation fournies pour bloquer la table dans sa position finale.

FIG.8

Servez-vous des pattes de fixation fournies pour bloquer la table de cuisson sous le plan de travail.

Vissez une extrémité de la patte de fixation dans un des trous pré-percés dans la partie inférieure de la table de cuisson.

L'autre extrémité de la patte de fixation doit se courber sous le plan de travail afin que la table soit bien immobilisée.

Raccordement du gaz

Le raccordement d'arrivée de gaz doit se faire soit avec un tuyau rigide, soit avec un tuyau semi-rigide, c'est-à-dire en fer ou en cuivre. Le raccordement doit aller avec une connexion RC 1/2 (1/2 B.S.P mâle).

Lorsque le raccordement final a été effectué, il est important qu'une vérification minutieuse des fuites éventuelles soit effectuée sur toutes les parties de l'appareil. Veillez à ce que le tuyau principal de raccordement n'exerce aucune pression sur la table de cuisson. Lorsqu'un tuyau flexible est utilisé, veillez à ce qu'il ne touche pas un autre appareil et qu'il ne soit pas écrasé ou coincé. Il est important de visser correctement la partie B avec la partie C, sans omettre d'intercaler le joint d'étanchéité (partie A). Un mauvais assemblage peut entraîner des fuites de gaz.

A. Joint d'étanchéité en caoutchouc

B. Coude C. 1/2 B.S.P filet mâle

Remarque : l'installation ci-dessus doit être menée par un technicien qualifié.

FIG.9

Remarque : l'installation et l'essai décrits ci-dessus doivent être effectués par un technicien agréé. Remarque : ce produit peut être relié au connecteur de gaz de ville.

LE PRODUIT EST MONTÉ D'ORIGINE AVEC UN RACCORDEMENT POUR LE GAZ DE VILLE.

Raccordements électriques

Tous les branchements et raccordements électriques de cet appareil doivent être effectués par un électricien qualifié. Cet article doit être câblé dans une prise dérivée avec fusible et interrupteur bipolaire, ayant une séparation de contact de 3 mm et une classe de fusible réduite à 3 ampères. Il est conseillé que les raccordements de cet appareil soient effectués par un électricien qualifié qui appliquera les normes en vigueur dans votre pays. Voici le code de couleur des fils du cordon d'alimentation :

SCHEMA DE RACCORDEMENT Attention! Voltage des éléments chauffants: 220-240V Attention! Lors de tout branchement de l'apparil, veillez à brancher le fil de sécurité (mise à la terre) « ⊕ » sur la borne.	Type de fils de branchement recommanné
Branchement monophasé 220-240V avec mise à la terre; pont de jönction des bornes L et N, fil de sécurité sur la borne « ⊕ ». N E L

Vert et jaune = Terre, Bleu = Neutre, Marron = Sous tension.

L'appareil doit être relié à la terre.

La table de cuisson doit être reliée à une alimentation électrique de type AC. Avant d'allumer, veillez à ce que le voltage de l'alimentation électrique soit bien le même que celui indiqué sur la plaque signalétique de l'appareil. Assurez-vous que le câble d'alimentation de la table de cuisson soit positionné de façon à ce qu'en aucun point sa température n'excède 50°C.

Convertir de NG à LPG ou de LPG à NG

LE PRODUIT EST MONTÉ D'ORIGINE AVEC DES INJECTEURS POUR GAZ DE VILLE.

(Pour une utilisation avec gaz en bouteille, changez les injecteurs et les raccords selon les instructions de cette notice)

Important

Le remplacement ou le changement de la plaque de gaz doit être effectué par un technicien qualifié.

Il est important de noter que ce modèle est conçu pour fonctionner avec les 2 catégories de gaz. Veuillez bien lire la notice d'utilisation de l'appareil. Il peut être converti d'une catégorie de gaz à une autre à partir du moment où les injecteurs correspondants sont installés et que la quantité de gaz est ajustée.

Réglage du débit de gaz au niveau des brûleurs

• Remplacez les injecteurs avec des injecteurs correspondants, en respectant les informations du tableau qui suit (Voir fig. 10). Retirez d'abord le chapeau et la couronne, puis à l'aide d'une clé « B », dévissez l'injecteur « A » (Voir fig. 10). Pour régler la flamme de la position petit feu (voir

Allumez le bouton à la position petit feu en appuyant sur son axe. Insérez un petit tournevis « D » à l'intérieur de l'axe « C » et tournez la vis de réglage vers la droite ou vers la gauche jusqu'à ce que la flamme soit de la taille désirée pour la position petit feu. Après le réglage, vérifiez que lorsque vous faites passer le bouton de la position grand feu à la position petit feu

rapidement, la flamme ne s'éteigne pas.

FIG.10

FIG.11

Remarque : l'installation et l'essai décrits ci-dessus doivent être effectués par un technicien agréé.

Remarque : la clé « B » ainsi que le tournevis « D » ne sont pas fournis avec la table de cuisson.

IMPORTANT

Conseils pour l'installation et pour un bon fonctionnement de votre plaque de cuisson

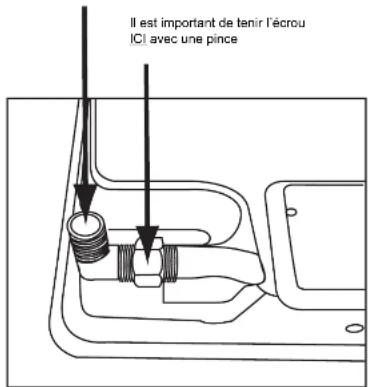

Conseil 1

Au moment du raccordement au gaz [C1]

Conseil 2 - IMPORTANT -

Lors de l'allumage, il faut maintenir le bouton enfoncé environ 3 secondes après l'apparition de la flamme. C'est le temps nécessaire à la sécurité par thermocouple pour entrer en action.

PROTECTION DE L'ENVIRONNEMENT

Cet appareil comporte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être déposé dans une poubelle publique ou privée destinée aux ordures ménagères.

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit utilisé pour d'autres applications conformément à la directive.

CONDITIONS DE GARANTIE

Ce produit est garanti pour une période de 1 an à partir de la date d'achat, contre toute défaillance résultant d'un vice de fabrication ou de matériau.

Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

• sur présentation du ticket de caisse.

La mise sur le marché de ce produit est opérée par l'importateur qui assure la conformité du produit aux exigences applicables. La mise à disposition de ce produit est notamment opérée par le distributeur identifié ci-dessus.
