TI83H - Cuisinière AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à induction encastrable
Marque et modèle	Airlux TI83H
Dimensions d'encastrement (L x P)	760 x 340 mm
Alimentation électrique	230 V ~ 50 Hz (monophasé) ou 400 V 2N ~ 50 Hz (biphasé)
Puissance totale	6000 W
Foyers de cuisson	3 inductifs : gauche 2300 W (Ø210 mm), centre 1400 W (Ø145 mm), droit 2300 W (Ø240 mm)
Commandes	Touches sensitives avec affichage numérique
Fonctions principales	Minuterie (0-99 min), automatisme « go and stop », indicateur de chaleur résiduelle (H), détection de récipient (U), verrouillage du bandeau
Sécurité	Arrêt automatique en cas d'absence de récipient, surchauffe, verrouillage, coupure de sécurité
Ventilation	Ventilateur automatique à deux vitesses
Entretien et nettoyage	Nettoyer avec eau et produit vaisselle doux, éviter les abrasifs et appareils à vapeur
Installation	Encastrement dans plan de travail résistant à la chaleur, joint d'étanchéité fourni, respecter les distances de sécurité
Raccordement électrique	Par un électricien qualifié, câble 3 x 2,5 mm² pour monophasé ou 4 x 1,5 mm² pour biphasé
Réparabilité	Réparations exclusivement par le service après-vente agréé
Protection environnementale	Emballage recyclable, appareil à ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - TI83H AIRLUX

Pourquoi la table de cuisson ne s'allume-t-elle pas ?

Vérifiez le branchement électrique et le fusible. Assurez-vous que le verrouillage du bandeau n'est pas activé (symbole L). Nettoyez les touches sensitives si elles sont couvertes d'eau ou de graisse.

Que signifie le symbole U affiché sur l'écran ?

Le symbole U indique que le récipient est absent ou non compatible avec l'induction. Posez une casserole adaptée (fond ferromagnétique) et vérifiez son diamètre.

Comment utiliser la minuterie ?

Sélectionnez la zone de cuisson, réglez la puissance, puis appuyez sur la touche ⊙. Utilisez + ou - pour régler le temps (0-99 min). Le décompte démarre automatiquement. À la fin, un signal sonore retentit.

Pourquoi le ventilateur continue de tourner après l'arrêt de la table ?

C'est normal : le ventilateur refroidit l'électronique. Il s'arrête automatiquement lorsque la température redescend.

Comment verrouiller le bandeau de commande ?

Mettez la table en marche, puis appuyez simultanément sur les touches - et + de la zone avant gauche. Ensuite, appuyez à nouveau sur +. Le symbole L apparaît. Pour déverrouiller, refaites la même opération avec -.

Quels types de casseroles sont compatibles ?

Utilisez des récipients à fond ferromagnétique : acier, fonte, acier émaillé, inox avec fond magnétique. Excluez cuivre, aluminium, verre, céramique. Vérifiez avec un aimant.

Que faire si la vitre est fissurée ?

Coupez immédiatement l'alimentation électrique. Ne pas utiliser l'appareil. Contactez le service après-vente pour un remplacement.

Comment nettoyer la table vitrocéramique ?

Éteignez et laissez refroidir. Nettoyez avec de l'eau et du produit vaisselle doux, ou un nettoyant spécifique pour vitrocéramique. N'utilisez pas d'abrasifs ni d'appareils à vapeur.

Puis-je installer la table au-dessus d'un lave-vaisselle ?

Non. L'installation au-dessus d'un lave-vaisselle ou d'un sèche-linge est interdite, car les vapeurs peuvent endommager l'électronique.

Que faire en cas de message d'erreur E ou C ?

Ces codes indiquent un défaut électronique. Coupez l'alimentation et contactez le service après-vente agréé.

MODE D'EMPLOI TI83H AIRLUX

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique à induction.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SÉCURITÉ 4

Précautions avant utilisation en cuisson 4 Utilisation de l'appareil 4 Précautions pour ne pas endommager l'appareil 5 Précautions en cas de défaillance de l'appareil 5 Autres protections 5

DESCRIPTION DE L'APPAREIL 6

Caractéristiques techniques 230 V ~ 50 Hz 6 Bandeau de commande 6

UTILISATION DE L'APPAREIL 7

Touche sensitive 7 Affichage 7 Ventilation 7

Avant la première utilisation 7 Principe de l'induction 7 Mise en route 8 Détection de récipient 8 Indicateur de chaleur résiduelle 8 Fonction minuterie 8 Programmation d'automatisme de cuisson « go and stop » 9 Verrouillage du bandeau de commande 9

CONSEILS DE CUISSON 10

Qualité des casseroles 10 Dimension des casseroles 10 Exemples de réglage des puissances de cuisson 10

ENTRETIEN ET NETTOYAGE 11

QUE FAIRE EN CAS DE PROBLÈME 11

PROTECTION DE L'ENVIRONNEMENT 12

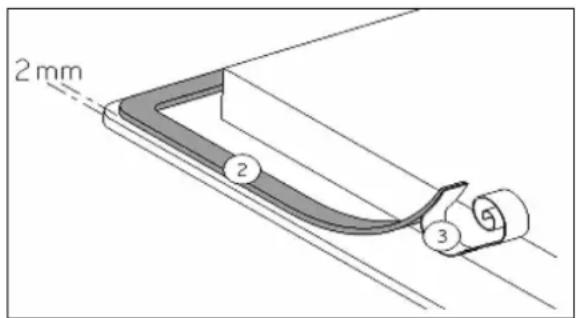

INSTRUCTIONS D'INSTALLATION 12

CONNEXION ÉLECTRIQUE

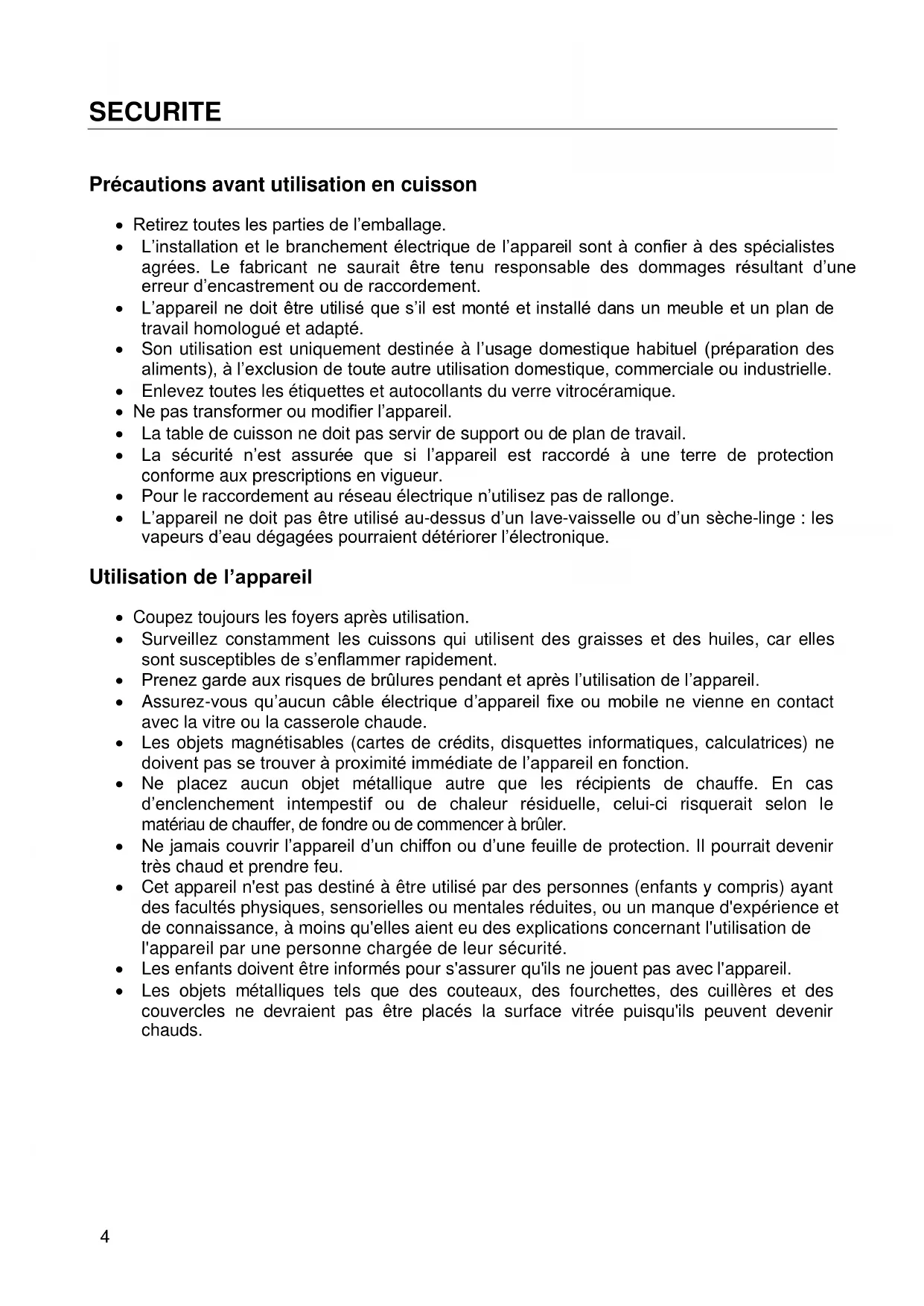

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement. L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil. La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité. Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas endommager l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles. S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Éviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou autres modifications de la surface vitrocéramique. Éteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

NE PAS UTILISER D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON ADAPTÉES À L'INDUCTION. RISQUES DE BRÛLURES ET DE DÉTÉRIORATION DE LA TABLE.

Caractéristiques techniques : 230 V ~ 50 Hz

Type	Puisance totale	Position du foyer	Puisance Nominale *	Diamètre
TI61H	6000W	Avant gauche	2300W	190 mm
TI61A		Arrière gauche	1400W	150 mm
		Arrière droit	2300W	260 mm
TI83H	6000W	Gaugue	2300W	210 mm
		Centre	1400W	145 mm
		Droit	2300W	240 mm

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles.

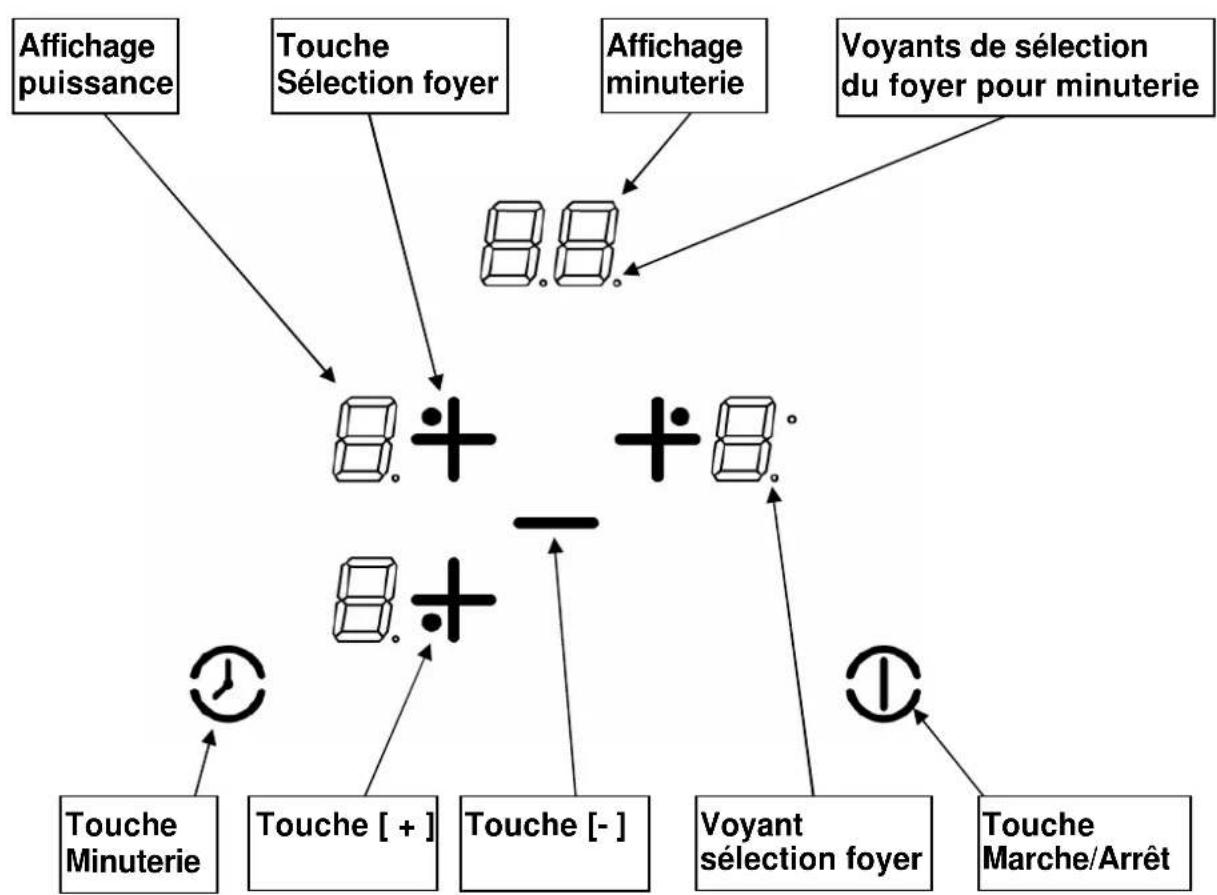

Bandeau de commande

Touches sensitives

Cet appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0	Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
U	Détection de casserole	Récipient manquant ou inapproprié
E	Message d'erreur	Défaut de circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude
L	Verrouillage	La table est sécurisée
A	Accélérateur de chauffe	Cuisson automatique

Ventilation

Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse dès que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferro-magnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu, le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferro-magnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casseroles métalliques émaillées, en inox à semelle ferro-magnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole (U) reste affiché.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur	Voyant
Enclencher	appuyer sur [I]	3 x [0.]	clignotent
Arrêtier	appuyer sur [I]	aucun ou [H]	s'éteint

• Enclencher / arrêter une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche de la zone [+]
Augmenter	ré-appuyer sur [+]
Diminuer	appuyer sur [-]
Arrêtier	appuyer simultanément sur [+] et [+]
	ou appuyer sur [-]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Détection de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas, il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le récipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionné au préalable.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Fonction minuterie

La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur la touche de la zone	[0.]
Sélectionner puissance	Appuyer sur [+] ou [-]	[1] .... [9]
Sélectionner « ⊙ »	Appuyer sur [⊙]	Minuterie [00] minutes
Diminuer la durée	Appuyer sur [-]	[60] passer à 59,58,57,...
Augmenter la durée	Appuyer sur [⊙]	Le temps augmente...

Après quelques secondes, le voyant de contrôle passe de « clignotement » à « fixe ».

La durée est sélectionnée et le décompte démarre.

- Arrêt de la fonction minuterie cuisson :

Action

Sélectionner la zone

Sélectionner [O]

Désactiver [O]

Bandeau de commande

Appuyer sur la touche de la zone

Appuyer sur [O]

Appuyer simultanément sur [-] et [O]

Afficheur

[0.]

Temps restant

Passa [00]

puis s'éteint

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [9].

- Minuterie utilisée hors cuisson :

Action

Bandeau de commande

Afficheur

Activer la table de cuisson

Appuyer sur [I]

Voyants de zone allumés

Sélectionner « Minuterie »

Appuyer sur [O]

Minuterie [00] minutes

Diminuer la durée

Appuyer sur [-]

[30] passage à 29, 28, 27

Augmenter la durée

Appuyer sur [O]

Le temps augmente...

Le voyant de contrôle clignote, puis s'éteint après quelques secondes.

Dès que le temps sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [O].

Programmation d'automatisme de cuisson « go and stop »

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

- Mise en route de l'automatisme :

Action

Sélectionner la zone

Activer la pleine puissance

Activer l'automatisme

Sélectionner le niveau

(par exemple « 7 »)

Bandeau de commande

Appuyer sur [ + ]

Réappuyer sur [+ ]

Ré appuyer sur [+]

Appuyer sur [-]

Afficheur

[0] et voyant de zone allumé

Passer de [1] à [9]

[9] clignote avec [A]

[9] passage à [8][7] ....

[7] clignote avec [A]

- Arrêt de l'automatisation :

Action

Sélectionner la zone

Sélectionner niveau

Bandeau de commande

Appuyer sur [-]

Appuyer sur [+]

Afficheur

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

- Verrouillage :

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [I]

Appuyer simultanément sur [-] et [+]

de la zone avant gauche

Ré-appuyer sur [+] seul

Afficheur

[0] ou [H] sur 3 afficheurs

[0] ou [H] sur 3 afficheurs

[L] sur 3 afficheurs

- Déverrouillage :

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [I]

Appuyer simultanément sur [-] et [+]

de la zone avant gauche

Ré-appuyer sur [-] seul

Afficheur

[L] sur 3 afficheurs

[0] ou [H] sur 3 afficheurs

Afficheurs éteints

CONSEILS DE CUISSON

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, inox à fond ferro-magnétique, aluminium à fond ferro-magnétique

Matériaux non adaptés : aluminium et inox à fond non ferro-magnétique, cuivre, laiton, verre, céramique, porcelaine

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des casseroles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau

• Pour nettoyer, il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures.
• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tels que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLÈME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifiez si le verrouillage n'est pas activé ; les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

• il n'y a pas de casserole sur la zone de cuisson
• le récipient utilisé n'est pas compatible avec l'induction
• le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbole [C] ou [E] s'affiche :

• appelez le Service Après-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil
• la soufflerie s'arrête automatiquement

La commande de cuisson automatique ne s'enclenche pas :

la zone de cuisson est encore chaude [H] - le niveau de cuisson maximum est enclenché [9] - le niveau de cuisson a été enclenché avec la touche [-]

La commande affiche 3 [ L ] :

se référer au chapitre verrouillage du bandeau de commande page 9.

les matériaux d'emballage sont écologiques et recyclables - les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil

• ne jetez en aucun cas votre appareil avec les déchets ménagers
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

INSTRUCTIONS D'INSTALLATION

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

La découpe du plan de travail sera suivant le modèle de table de :

- TI61H 560x490 mm - TI61A 560x490 mm - TI83H 760x340 mm

La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.

• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C).
• Les baguettes de bord murales doivent être thermorésistantes.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale. N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur. L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760 mm. Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.

CONNEXION ÉLECTRIQUE

• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

Attention !

Cet appareil n'est conçu que pour une alimentation en 230 V ~ 50 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~1N 50Hz	1 Phase + N	3 x 2.5 mm²	H 05 RR	25 A *
400V~2N 50Hz	2 Phases + N	4 x 1.5 mm²	H 05 RR	16 A *

• calculé avec le coefficient de simultanéité suivant la norme TN 60 335-2-6/1990

Branchement de la table :

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pontets en laiton situés dans le boîtier de connexion.

Monophasé 230V~1P+N :

Mettre un pontet entre les plots 2 et 3, puis un pontet entre 4 et 5.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4 ou 5.

Visser la phase L sur un des plots 2 ou 3.

Biphasé 400V~2P+N :

Mettre un pontet entre 4 et 5.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4 ou 5.

Visser la phase L1 sur le plot 2 et la phase L2 sur le plot 3.

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

ZAC du Moulin Leblanc

255 Avenue Carnot

080000 Charleville-Mézières

Tél : [phone]

Fax : [phone]

SERVICE GARANTIE AIRLUX

Tél : [phone]

Fax : [phone]

SERVICE APRÈS-VENTE

www.airlux.com

E-mail : [e-mail]

Tél : [phone]

03.24.56.80.49

Fax : [phone]
