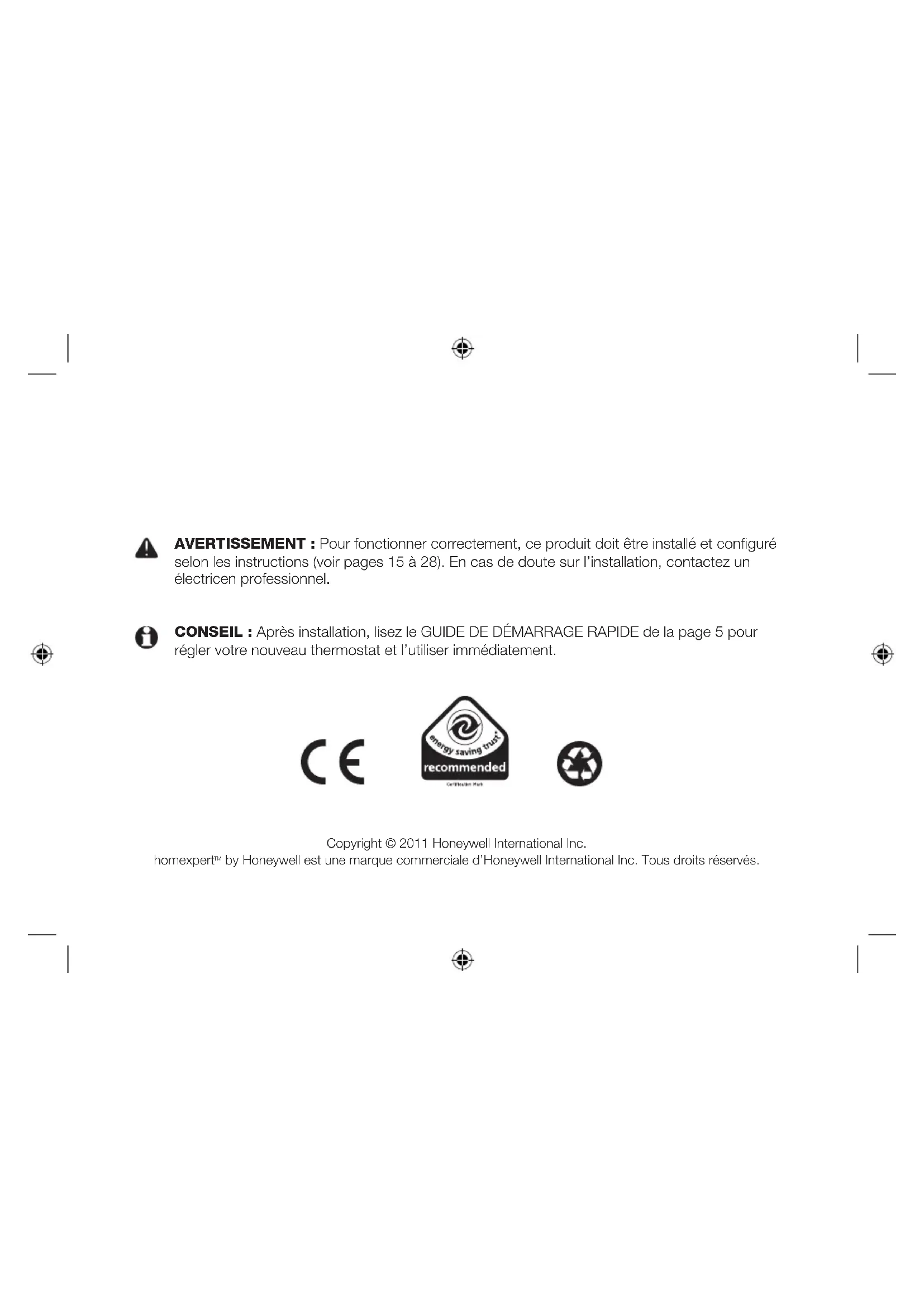

Mode d’emploi Thermostat programmable THR870B 50060743-001 Rev. AAVERTISSEMENT : Pour fonctionner correctement, ce produit doit être installé et configuré selon les instructions (voir pages 15 à 28). En cas de doute sur l’installation, contactez un électricen professionnel. CONSEIL : Après installation, lisez le GUIDE DE DÉMARRAGE RAPIDE de la page 5 pour régler votre nouveau thermostat et l’utiliser immédiatement. Copyright © 2011 Honeywell International Inc. homexpert

by Honeywell est une marque commerciale d’Honeywell International Inc. Tous droits réservés.homexpert

À propos de votre nouveau thermostat Fonctions .................................................4

GUIDE DE DÉMARRAGE RAPIDE .........5

• Explication générale des commandes p. 6
• Réglage de la date et de l’heure p. 7
• Utilisation et programmation Modes de fonctionnement p. 8
• Programme économique p. 9

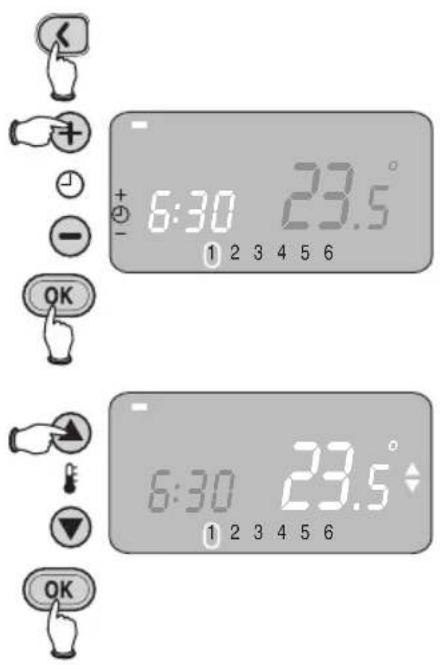

• Modification du programme p. 10
• Ajout ou suppression de périodes de programmation p. 11
• Fonctions spéciales Dérogation temporaire du programme p. 12
• Mode vacances p. 13
• Fonctions avancées p. 14
• Installation et configuration Installation du système p. 15
• Installation du support mural p. 16
• Raccordement p. 17
• -19 Piles et couvercle p. 20
• Test du système p. 21
• Programme de configuration p. 22
• -26 Dérogation téléphonique p. 27
• -28 Maintenance En cas de problème p. 29
• Garantie p. 30
• Élimination et recyclage Table des matières REMARQUE : ce symbole clignote à l’écran lorsque les piles sont presque épuisées. Ouvrez le couvercle comme expliqué à la page 20 et remplacez les piles par deux piles alcalines AA neuves.Mode d’emploi p. 31

Le THR870B est un thermostat facile d’emploi conçu pour maintenir une chaleur plaisante quand vous êtes chez vous et réduire la consommation d’énergie lorsque vous êtes absent. Fonctions

• Modèle économiseur d’énergie : ajuste automatiquement la température ambiante jusqu’à 6 fois par jour pour maintenir un confort optimal lorsque vous êtes chez vous et réduire votre consommation d’énergie lorsque vous êtes absent. Chaque jour de la semaine peut être programmé séparément (voir pages 10 et 11).

• Touche de confort : permet la dérogation du programme à n’importe quel moment en réglant manuellement la température ambiante (voir page 12).

• Bouton Vacances : maintient une température économique pendant votre absence (jusqu’à 99 jours) lorsque vous êtes en voyage, et reprend un fonctionnement normal à votre retour (voir page 13).

• Dérogation téléphonique : vous permet d’allumer le chauffage par téléphone (voir page 27). Nécessite un module d’interface téléphonique particulier vendu séparément, tel que le CTHR241-04. À propos de votre nouveau thermostathomexpert

Votre nouveau thermostat est pré-programmé et prêt à fonctionner. Lisez simplement les instructions ci- dessous pour changer les réglages si vous le souhaitez : 1 Installez et configurez le thermostat (si ceci n’a pas été fait par un installateur professionnel) ..................................................Voir pages 15 à 28 2 Changez le programme de chauffage si nécessaire pour l’adapter à vos besoins ..................... Voir page 10

GUIDE DE DÉMARRAGE RAPIDE

Options d’affichage : pour changer le jour ou l’heure, lisez les pages 7 et 20.Mode d’emploi

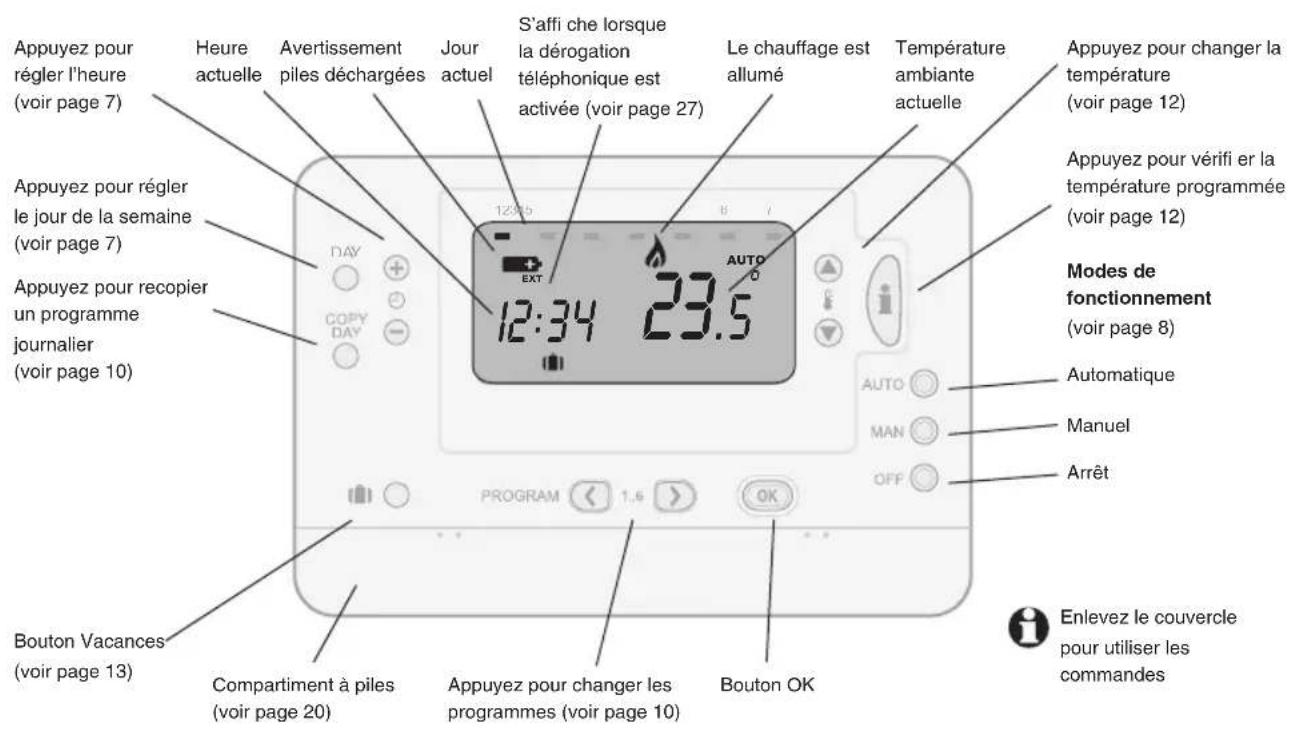

Explication générale des commandes Appuyez pour recopier un programme journalier (voir page 10)Bouton Vacances (voir page 13)Appuyez pour vérifi er la température programmée (voir page 12)Modes de fonctionnement (voir page 8)AutomatiqueManuelArrêtCompartiment à piles (voir page 20)Appuyez pour changer les programmes (voir page 10)Bouton OKEnlevez le couvercle pour utiliser les commandesHeure actuelleTempérature ambiante actuelleAppuyez pour changer la température (voir page 12)S’affi che lorsque la dérogation téléphonique est activée (voir page 27)

AUTO Appuyez pour régler le jour de la semaine (voir page 7)Appuyez pour régler l’heure (voir page 7)Jour actuelLe chauffage est alluméAvertissement piles déchargées EXThomexpert

Réglage du jour et de l’heure Le jour DAY Réglez le jour à l’aide du bouton DAY. Continuez d’appuyer sur ce bouton jusqu’à ce que le jour désiré s’affiche (1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche), puis appuyez sur le bouton OK. Réglez l’heure à l’aide des boutons + ou - puis appuyez sur le bouton OK. L’heure et le jour ne devraient pas avoir à être changés s’ils ont été réglés correctement lors de l’installation initiale (voir page 20). OK?

OK? 1 2 3 4 5 6 7Utilisation et programmation Modes de fonctionnement (auto, man, off/arrêt)Appuyez sur les boutons de mode pour choisir le mode de fonctionnement du thermostat :REMARQUE : vous pouvez appuyer sur n’importe lequel de ces boutons (Auto, Man ou Off) pour annuler une tâche de programmation et quitter la programmation sans enregistrer de changement.Auto (automatique) : le thermostat suit un programme horaire préréglé pour maintenir une température agréable lorsque vous êtes chez vous, et réduire la consommation d’énergie lorsque vous êtes absent (voir pages 9 et 10).Manuel : ce mode suspend le programme horaire et maintient une température constante. La température est modifiable à l’aide des boutons p ou q. La température demeure la même jusqu’à ce que vous la changiez ou que vous appuyiez sur AUTO pour reprendre le programme horaire.Off/Arrêt : lorsque le thermostat est arrêté, le chauffage ne fonctionne qu’à la température minimum de protection de votre domicile. Celle-ci est réglée sur 5 °C, mais peut être modifiée (voir page 23).Auto : la température est contrôlée par le programmeManuel: la température est réglée manuellement avec p/q

Programme par défaut Lundi-Vendredi Période 1 2 3 4 5 6 Heure 6:30 8:00 12:00 14:00 18:00 22:30 Température 21 °C 18 °C 21 °C 18 °C 21 °C 16 °C Sam.-Dimanche 1 2 3 4 5 6 Heure 8:00 10:00 12:00 14:00 18:00 23:00 Température 21 °C 16 °C CHAUFFAGE Ce thermostat est préréglé pour maintenir une température agréable lorsque vous êtes chez vous et économiser l’énergie lorsque vous dormez ou êtes absent. Le programme par défaut est donné ci-dessous. Les pages 10 à 13 expliquent comment le changer.Utilisation et programmation Modification du programmePour modifier le programme, suivez les instructions ci-dessous. 1 Appuyez sur <, puis réglez l’heure et la température de la période 1, comme illustré à gauche. 2 Appuyez sur OK pour passer à la période 2. Appuyez sur le bouton > pour passer à une autre période sans changer la période 2. (Voir page 11 comment supprimer les périodes de temps inutiles).3 Une fois définies les périodes du lundi (jour 1), appuyez sur le bouton DAY pour configurer les périodes du mardi (jour 2) et des jours suivants.Pour arrêter la programmation à n’importe quel moment, appuyez sur un bouton de MODE (Auto, Man ou Off ; voir page 8).RACCOURCI : pendant la programmation, appuyez sur le bouton COpY DAY pour copier tous les réglages du jour actuel et les appliquer aux autres jours. Par exemple, vous pouvez appliquer les réglages du lundi (jour 1) à tous les autres jours de la semaine. Appuyez sur le bouton DAY pour choisir le jour visé (1 à 7), puis appuyez sur OK.

by Honeywell Thermostat programmable THR870B Ajout ou suppression de périodes de programmationVous pouvez éliminer n’importe quelle période de programmation (entre 2 et 6) non nécessaire. 1 Appuyez plusieurs fois sur < ou > pour sélectionner une période (ou sur le bouton DAY pour choisir un autre jour).2 Appuyez pendant au moins 2 secondes sur le bouton i pour supprimer la période. La température restera la même qu’à la période précédente, jusqu’au déclenchement de la période suivante.Pour rétablir une période supprimée, sélectionnez la période concernée comme ci-dessus, puis appuyez pendant au moins 2 secondes sur le bouton.Appuyez pendant au moins 2 secondes

1 2 3 4 5 6Utilisation et programmation Dérogation temporaire du programmeLorsqu’il est en mode veille, le thermostat affiche la température actuelle de la pièce. Vous pouvez appuyer sur le bouton i à n’importe quel moment pour voir la température programmée. La température est modifiable temporairement à l’aide des boutons p ou q. En mode automatique, le thermostat maintient la température que vous avez réglée jusqu’à la période suivante. Il revient alors au niveau programmé de cette période. Pour maintenir une température constante sur des périodes plus longues, passez en mode Manuel (voir page 8).REMARQUE : voir aussi la dérogation de programme pour les périodes de vacances (voir page 13).Température actuelleTempérature programméeModification de la température actuelle

Dérogation temporaire du programme - Vacances La fonction Vacances maintient une température économique lorsque vous êtes absent plusieurs jours (jusqu’à 99 jours).1 Appuyez sur le bouton VACANCES. 2 Appuyez sur + ou - pour sélectionner le nombre de jours où vous serez absent (jusqu’à 99 jours), puis appuyez sur OK pour enregistrer. 3 Appuyez sur p ou q pour régler la température pendant votre absence, puis sur OK pour enregistrer et quitter le programme.Pour annuler le mode Vacances, appuyez de nouveau sur le bouton VACANCES.REMARQUE : cette fonction n’est disponible qu’en mode automatique ou manuel (voir page 8).Réglez le nombre de jours, puis appuyez sur OKRéglez la température, puis appuyez sur OK

DAYS OK? OK? OK?Fonctions spéciales

• Compensation de température : dans certains cas, le thermostat doit être installé dans une pièce ne reflétant pas la température des autres pièces. Vous pouvez régler le thermostat de façon à ce qu’il compense cette différence (voir page 24).

• Largeur de bande proportionnelle : si votre chauffage est trop puissant pour votre domicile, vous pouvez compenser cela en augmentant la largeur de bande de température de jusqu’à 3 °C (voir page 24).

• Fréquence de cycle et arrêt minimum de la chaudière : l’ajustement de ces fonctions permet d’optimiser le fonctionnement de votre système de chauffage. Voir page 26 pour connaître les réglages recommandés.

• Dérogation téléphonique : Vous pouvez activer le chauffage par téléphone lorsque vous êtes hors de chez vous. Ceci est une option pratique pour chauffer votre domicile avant votre retour ou en cas de mauvais temps (voir les pages 27 et 28). Nécessite un module d’interface téléphonique particulier vendu séparément, tel que le CTHR241-04. Fonctions avancéeshomexpert

Installation du système Procédure d’installation 1 Coupez le courant 2 Choisissez l’emplacement du thermostat et installez le support mural 3 Raccordez le système 4 Activez les piles et fermez le couvercle du thermostat 5 Rétablissez le courant 6 Essayez le thermostat REMARQUE : En cas de doute sur l’installation, contactez un électrien professionnel. COUpEZ LE COURANT AVANT INSTALLATION : vous pourriez autrement vous électrocuter ou endommager l’appareil.

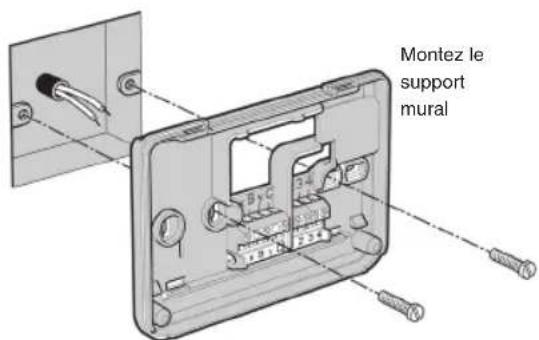

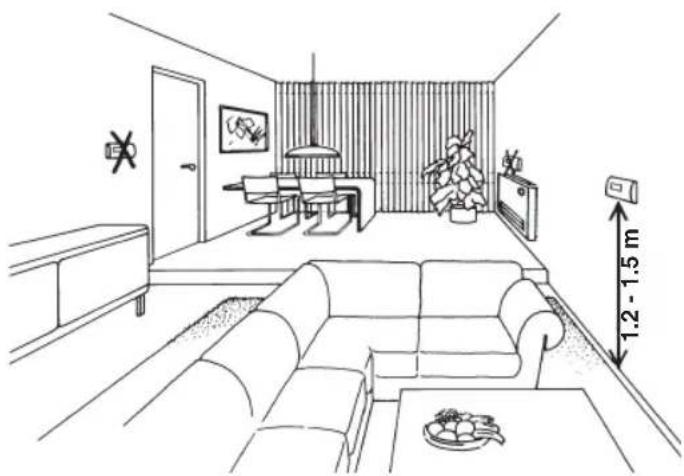

Installation du support mural Choix d’emplacement :

• Installezlesupportmuralàenviron1,2à1,5m au-dessus du sol, où l’écran sera facile à voir.

• N’installezpasl’appareilprèsdessourcesd’airchaud ou froid (radiateurs, fenêtres, conduites de chauffage ou de climatisation).

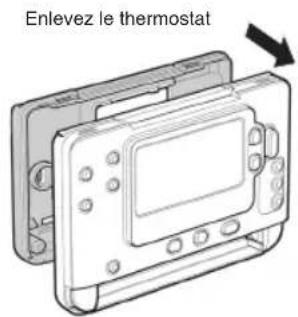

• Installezlethermostatàaumoins1mdesautres appareils électroniques (TV, système audio, ordinateur, etc.). Montez le support mural Enlevez les piles Détachez le support mural Enlevez le thermostathomexpert

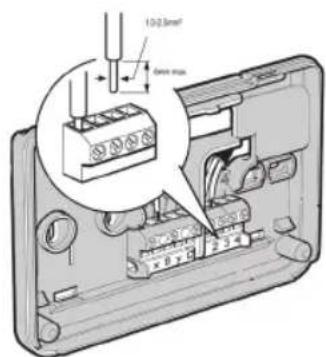

Raccordement Raccordez les fils du système de chauffage au thermostat, comme illustré à gauche. Voir les schémas de câblage pages 18 et 19. 1 Vérifiez que le courant est coupé. 2 Dénudez le fil sur environ 6 mm. 3 Avec un tournevis, desserrez la vis de la borne, glissez le fil dans la fente, puis serrez la vis. 4 Fermez le couvercle et rétablissez le courant. 1-2,5mm² 6 mm max. REMARQUE : le câblage doit être conforme au code IEC 60364. Veillez à ce que les fils du chauffage soient séparés des câbles d’alimentation du secteur. Consultez les instructions du fabricant de la chaudière concernant le câblage.Installation et configuration

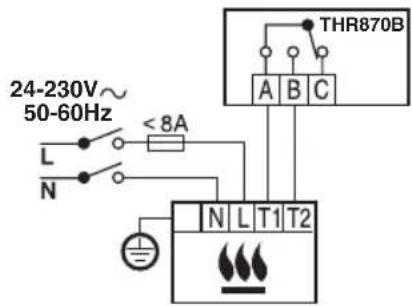

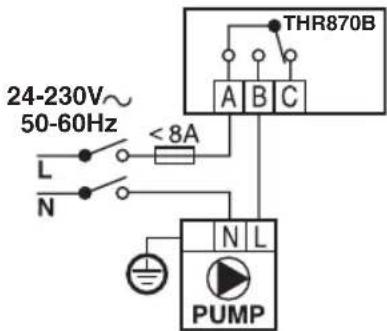

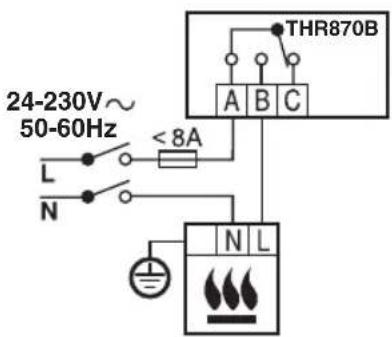

Schémas de câblage 24-230V50-60HzTHR870B 24-230V 50-60Hz THR870B 24-230V 50-60Hz THR870B Chaudière mixte Chaudière de base Pompe seulement Interface téléphoniquehomexpert

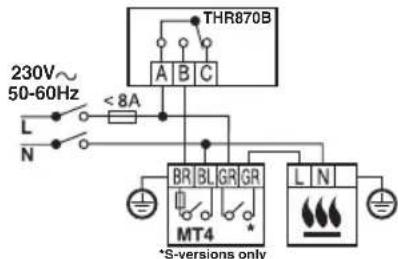

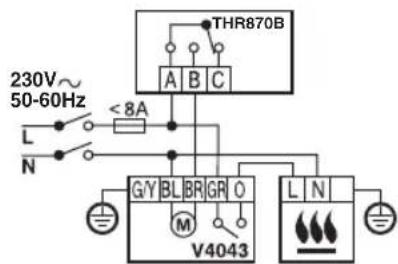

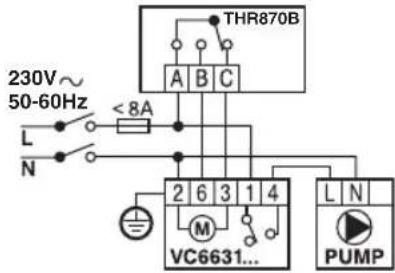

Schémas de câblage 230V 50-60Hz THR870B 230V 50-60Hz THR870B 230V 50-60HzTHR870B*S-versions only24-230V50-60HzTHR870B Vanne de zone Vanne de zone Actionneur thermique Actionneur électriqueInstallation et configuration

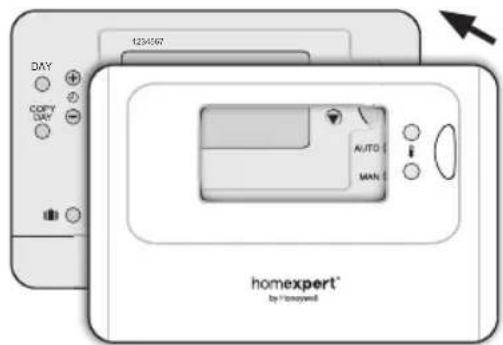

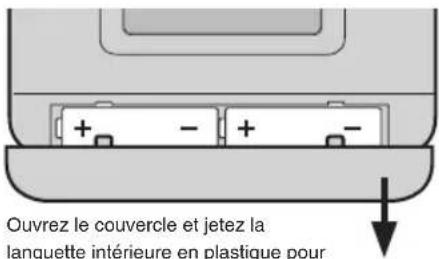

AUTOMANOFF Activez les piles et fermez le couvercle du thermostat Enlevez le couvercle du compartiment à piles et jetez la languette intérieure en plastique pour les activer. La première fois que vous ferez cela, un message vous demandera de régler le jour et l’heure. Ouvrez le couvercle et jetez la languette intérieure en plastique pour activer les piles REMARQUE : ce symbole clignote à l’écran lorsque les piles sont presque épuisées. Ouvrez le couvercle et remplacez les piles par deux piles alcalines AA neuves, comme illustré à gauche. Refermez le couvercle et appuyez jusqu’à ce qu’il s’enclenche correctement DAY REMARQUE : n’exposez pas les piles aux rayons du soleil ou à d’autres sources de chaleur. Remplacez toujours les piles par d’autres du même type ou équivalent.homexpert

by Honeywell Thermostat programmable THR870B Test du systèmeAprès installation, vous devez vérifier le bon fonctionnement du système. 1 Appuyez sur le bouton OFF du thermostat, puis vérifiez que le chauffage est éteint.2 Appuyez sur le bouton MAN du thermostat, puis appuyez sur le bouton p pour régler la température sur son maximum (35 °C). Si le système est réglé correctement, le symbole de chauffage doit s’afficher et le chauffage doit se déclencher après un bref délai. 3 Si vous voulez arrêter le test, appuyez sur AUTO pour lancer le programme, ou sur MAN pour régler manuellement la température.Appuyez sur OFF, et vérifiez que le chauffage est éteintAppuyez sur MAN et réglez la température sur 35 °CLe symbole de chauffage doit apparaître

MAN REMARQUE : Rappelez-vous de remettre la température programmée du mode MAN (manuel) à un niveau normal (21 ˚C). Sinon, elle restera à 35 °C après le test.Installation et configuration

1:CL 1 2 Configuration Les réglages de configuration vous permettent de personnaliser votre système. Lisez les tableaux des pages 23 à 26 pour voir si ceci est nécessaire.Pour changer les réglages de configuration :1 Appuyez sur le bouton OFF du thermostat. 2 Appuyez simultanément sur i, < et > jusqu’à ce que l’écran change 3 Appuyez sur + ou - pour faire défiler rapidement les fonctions jusqu’à ce que vous trouviez celle à modifier. 4 Appuyez sur p ou q pour modifier le réglage, puis sur OK pour enregistrer le nouveau réglage. Pour quitter le programme de configuration, appuyez sur n’importe quel bouton de MODE (Auto, Man ou Off).Appuyez jusqu’à affichage du menu de configurationAppuyez pour faire défiler les fonctionsAppuyez pour réglerVoir les tableaux des pages 23 à 26 pour une liste complète des fonctions et de leurs réglages

Fonctions de configuration – réglages du thermostat Fonction Description Options de réglage 1: CL Format horaire 24: Format 24 heures ** 12: Format 12 heures matin/soir 2: rP Réinitialisation du programme 0: Programme réglé par l’utilisateur 1: Réinitialise les réglages par défaut (voir page 9) ** 5: bL Rétroéclairage de l’écran 0: Arrêt 1: L’écran s’allume lorsque vous appuyez sur un bouton ** 6: uL Température maximale autorisée 35 °C ** Options: entre 21 et 35 °C 7: LL Température minimale autorisée 5 °C ** Options: entre 5 et 21 °C ** Réglage par défaut Voir la page 22 pour modifier ces réglages. Appuyez toujours sur OK après modification.Installation et configuration

Fonctions de configuration – réglages du thermostat Fonction Description Options de réglage 9: tS Dérogation téléphonique 0: Désactivée ** 1: Dérogation téléphonique activée (voir page 27) 12: tO Compensation de température 0: Pas de compensation ** Options: entre +3 et -3 °C (voir description à la page 14) 13: Pb Largeur de bande proportionnelle 1.5°C ** Options: entre 1,5 et 3 °C (voir description à la page 14)

0: Pas de changement 1: Sélectionnez 1 pour revenir aux réglages par défaut. Tous les réglages spécialement adaptés à vos besoins seront perdus. ** Réglage par défaut Voir la page 22 pour modifier ces réglages. Appuyez toujours sur OK après modification.homexpert

Fonctions de configuration – paramètres du système Fonction Description Options de réglage 1: Ot Durée minimum de déclenchement de la chaudière 1 minute ** Options: entre 1 et 5 minutes Voir page 26 pour des informations importantes 2: Cr Cycles par heure (CPH) 6 cycles par heure ** Options: 3, 6, 9 ou 12 Voir page 26 pour des informations importantes 5: PE Déclenchement de la pompe 0: Arrêt ** 1: Marche (allume périodiquement la pompe pour maintenir le bon fonctionnement de l’équipement) ** Réglage par défautOuvrez le programme de configuration (voir page 22), puis appuyez sur > pour accéder aux réglages du système Voir la page 22 pour modifier ces réglages. Appuyez toujours sur OK après modification.Installation et configuration

Réglages adaptés à votre système Votre système de chauffage Modifications requises Options de réglage Chaudière à gaz standard (< 30 kW) Aucune Pas de changement Vanne de zone Aucune Pas de changement Chaudière à mazout Réglage système 1 : Ot Réglage système 2 : Cr Réglez sur 4 minutes Réglez sur 3 CPH Actionneur thermique Réglage système 2 : Cr Réglez sur 12 CPH Voir la page 22 pour modifier ces réglages. Appuyez toujours sur OK après modification.homexpert

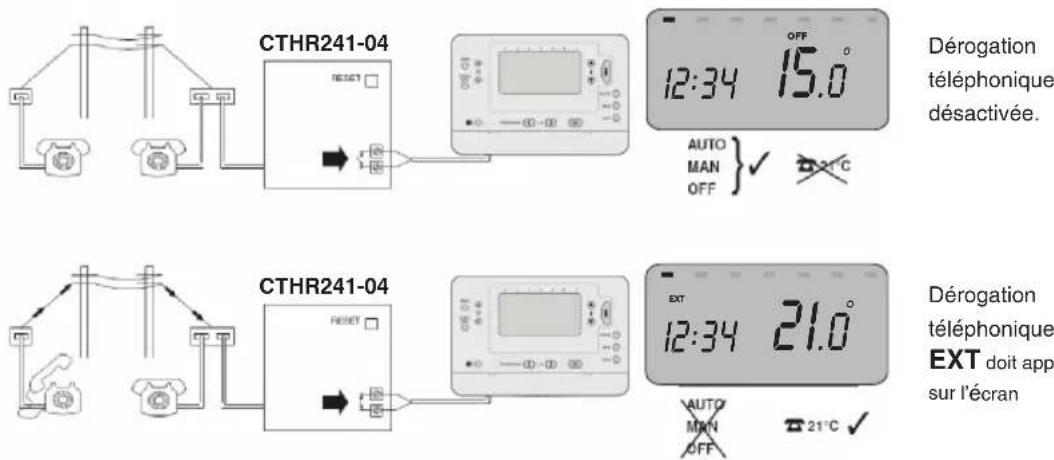

by Honeywell Thermostat programmable THR870B La fonction de dérogation téléphonique vous permet d’allumer le chauffage lorsque vous êtes hors de chez vous, afin de chauffer votre domicile avant votre retour ou en cas de temps froid. Lorsque vous appelez votre numéro de téléphone, un signal déclenche le THR870B pour qu’il maintienne une certaine température. Cette fonction nécessite un module d’interface téléphonique particulier vendu séparément, tel que le CTHR241-04. Voir le mode d’emploi de cet appareil pour plus de détails.Comme illustré ci-dessous, quand la dérogation téléphonique est activée et que vous appelez, le THR870B met le chauffage à la température constante que vous avez préréglée (voir page 28). Dérogation téléphonique Dérogation téléphonique désactivée.Dérogation téléphonique activée. EXT doit apparaître sur l’écran EXT

EXT CTHR241-04CTHR241-04OFFInstallation et configuration Dérogation téléphoniqueCâblage :Raccordez les 2 fils du module d’interface téléphonique aux bornes 1 et 2 du support mural du THR870B. Voir le schéma de câblage page Pour régler la fonction de dérogation téléphonique : Réglez le paramètre 9: tS =1 pour activer la dérogation téléphonique (voir page 22). Pour prérégler la température de dérogation téléphonique :La température de réglage par défaut est 21 °C. Pour la changer, appuyez sur le bouton i jusqu’à ce que le symbole EXT s’affiche, puis réglez la température de consigne à l’aide de p ou q. N’importe quelle température est acceptable entre le maxima et le minima autorisés.

EXT Appuyez jusqu’à ce que le symbole EXT s’affichehomexpert

En cas de problème L’écran du thermostat est vide

• VériezquelespilesalcalinesAAfonctionnentetqu’ellessontbien installées (voir page 20). Le chauffage ne se déclenche pas

• Vériezlespilesduthermostat(voirci-dessus).

• Vériezquelachaudièreestallumée.Vériezlesfusiblesetles disjoncteurs. Remplacez ou réglez.

• Vériezlecâblage(pages17à19)etlacongurationdusystème (pages 22 à 26).

• Faitesuntestdusystème(voirpage21). La température désirée ne peut pas être maintenue

• Silessolutionsci-dessusnesufsentpas,ilsepeutquevousdeviez déplacer le thermostat. Il ne doit pas être situé près des sources d’air chaud ou froid (radiateurs, fenêtres, conduites de chauffage ou de climatisation).Maintenance

Garantie limitée Honeywell garantit ce produit pour une période de trois ans après sa date d’achat. Nous nous engageons à remplacer ou à réparer, à notre discrétion, les produits qui seraient devenus défectueux au cours de ces trois premières années, uniquement à la suite d’un vice de matériau ou de fabrication. Si le produit n’a pas été installé ou entretenu conformément aux instructions d’Honeywell, s’il n’a pas été utilisé correctement, ou si on a tenté de le rectifier, de le démonter ou de le modifier en quelque façon que ce soit, cette garantie sera rendue nulle et non avenue. Cette garantie constitue l’entièreté de la responsabilité d’Honeywell. Elle ne couvre pas les pertes ou dégâts découlant d’un produit défectueux, ni ses coûts d’installation. Si le produit est défectueux, veuillez le retourner à l’endroit d’achat, accompagné d’une preuve d’achat ou d’un reçu. Ceci n’affecte pas vos droits de garantie légale. Pour une liste compléte des conditions, rendez-vous sur www.homexpertbyhonyewell.com. Veuillez conserver ces instructions pour une consultation future. © 2011 Honeywell International Inc.homexpert

Élimination et recyclage Élimination et recyclage Les piles et les appareils électriques ne doivent pas être jetés avec le reste des déchets ménagers. Veuillez les faire recycler si un centre de recyclage existe près de chez vous. Renseignez-vous auprès de votre localité ou du revendeur. Veuillez conserver ces instructions pour référence ultérieure.Honeywell The Arnold Centre Paycocke Road Basildon, Essex SS14 3EA 50060743-001 Rev. A www.homexpertbyhoneywell.com © 2011 Honeywell International Inc Pour tous renseignements supplémentaires Appelez le 0 810 59 60 63 (prix d’un appel local) (Lignes ouvertes du lundi au vendredi de 9h à 17h)Manual del Usuario Termostato Programable THR870B 50060743-001 Rev. AADVERTENCIA: Este aparato debe ser instalado y configurado correctamente (Págs. 15- 28). En caso de dudas sobre la instalación, contacte a un electricista profesional para evitar posibles daños personales o del equipo. DATO: Después de la instalación, revise la GUÍA DE INICIO RÁPIDO en p. 5 para personalizar su termostato y empezar a usarlo correctamente. Copyright © 2011 Honeywell International Inc. homexpert
