Pompe à chaleur de Piscine

Notice d'installation et d'utilisation

INDEX

1. Specifications
2. Dimension
3. Installation et connection
4. Accessoires
5. Câblage électrique
6. Mise en service initiale de l'unité
7. Guide de dépannage

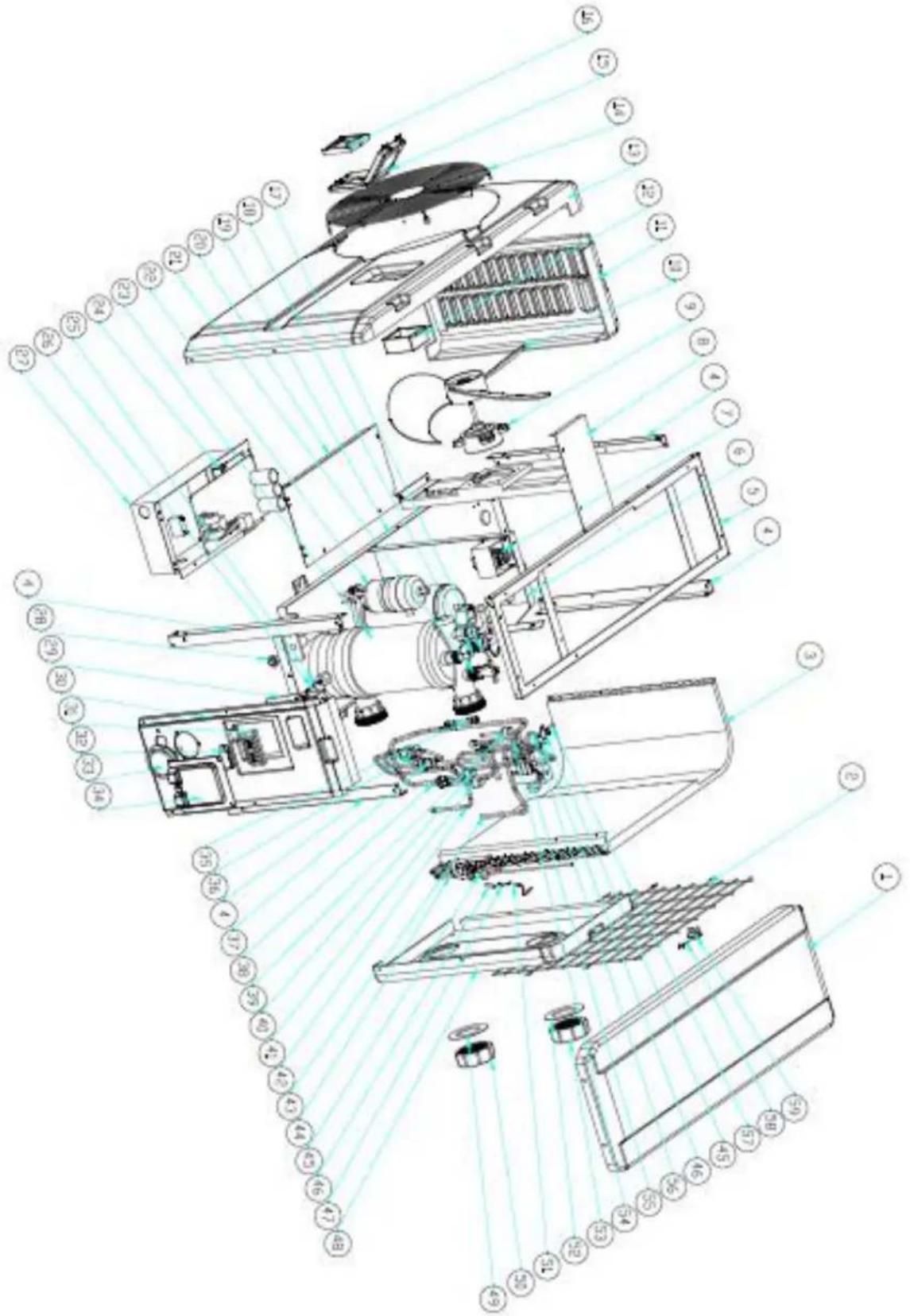

8. Schéma éclaté
9. Entretien
   10.Garantie et renvoi

Nous vous remercions d'avoir besoin la pompé à chaleur de piscine hydro pro inverter pour chauffer l'eau de votre piscine, elle va chauffer l'eau de votre piscine et la maintainir à une température constante lorsque la température ambiente est de -10 à 50^ .

ATTENTION : Ce manuel contient toutes les informations nécessaires à l'utilisation et à l'installation

pompe à chaleur.

L'installateur doit dire le manuel et suivre attentivement les instructions d'utilisation, de mise en œuvre et de sécurité du produit.

L'installateur est responsable de l'installation de l'appareil et du respect des instructions du fabricant et de rigementsation en vigueur. Le non-respect de ce manuel implique l'exclusion de toute garantie.

Le fabricant decline toute responsabilité des dommages occasionnés aux personnes, objets et des erreurs du l'installation dans de mauvaises conditions.

Toute utilisation à des fins non conformes à celles qui sont à l'origine de sa fabrication sera considérée co dangereuse.

ALERTE

• Vous doivent evacuer l'eau de pompe à chaleur, pour empêcher des dommages de gel au cours des saisons d'hiver ou pendant une longue période d'inactivité.
• Coupez le cable alimentaire lesque vous youlez ouvrir le cabinet.
• Bien protégez le contrôle de l'humidité avec la couverture d'isolation. L'installez dans les endroits déquats.

1. Caractéristiques techniques

1.1 Pompe à chaleur de Piscine hydro-pro inverter

Modèle		Inverter 07	Inverter 10	Inverter 13	Inverter 17	Inverter 21
Item No.		7018545	7018546	7018547	7018548	7018549
* Performance Air 2℃, Eau 2℃, Humidité 80%
Chauffage	kW	7-3.6	10-2.3	13-2.6	17-3.8	20-4
Consommation d'énergie	kW	1.06-0.3	1.52-0.18	1.94-0.2	2.54-0.29	2.98-0.3
C.O.P.		12-6.6	13-6.6	13-6.7	13-6.7	13-6.7
* Performance Air 1S, Eau 2℃, Humidité 70%
Chauffage	kW	5.1-2.5	7.1-1.9	9.6-2	11.5-3	14-3
Consommation d'énergie	kW	1-0.38	1.4-0.25	1.84-0.27	2.2-0.37	2.7-0.37
C.O.P.		6.5-5.1	7.5-5.1	7.5-5.2	8.2-5.2	8.2-5.1
* Performance Air 3S, Eau 2℃, Humidité 40%
Refroidissement	kW	3.6-1.68	5.0-1.21	6.6-1.4	8.3-2.0	9.7-2.06
Consommation d'énergie	kW	1.25-0.44	1.75-0.28	2.3-0.31	2.88-0.42	3.68-0.4
E.E.R.		3.78-2.88	4.25-2.88	4.49-2.88	4.73-2.88	5.11-2.64
Débit d'eau conseillé	m³/h	2.50	3.00	4.00	5.00	6.00
Alimentation de ventilateur	w	5-20	8-40	8-40	10-50	10-50
Voltage		220~240V/50Hz/1PH
Courant maximal	A	4.43	6.65	8.57	11.31	12.98
Fusible	A	12	18	24	31	36
Diamètre entrée-sortie mm		50
Quantité de ventilateur		1	1	1	1	1
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal	Horizontal
Compresseur		GMCC	GMCC	MITSUBISHI	MITSUBISHI	MITSUBISHI
Niveau de brut à 1m	dB(A)	40-50	40-52	40-54	41-56	41-56
Dimension nette	mm	1008*380*577	1050*440*709		1050*450*870
Poids net	Kg	54	68	78	98	108
Dimension d'emballage	mm	1095*430*705	1130*470*850		1140*480*1010
Poids brut	Kg	66	73	83	113	123

• Les données ci-dessus sont sujettes à modification sans préavis.

1.2 Pompe à chaleur de Piscine hydro-pro inverter

Modèle		Inverter 26	Inverter 26T	Inverter 35	Inverter 35T
Item No.		7018550	7018551	7018552	7018553
* Performance Air 2℃, Eau 2℃, Humidité 80%
Chauffage	kW	26-6.8	26-6.8	35-7	35-7
Consommation d'énergie	kW	3.88-0.52	3.88-0.52	5.22-0.54	5.22-0.54
C.O.P.		13-6.7	13-6.7	13-6.7	13-6.7
* Performance Air 16, Eau 2℃, Humidité 70%
Chauffage	kW	19-5.4	19-5.4	24-5.6	24-5.6
Consommation d'énergie	kW	3.6-0.66	3.6-0.66	4.8-0.68	4.8-0.68
C.O.P.		8.2-5.2	8.2-5.2	8.2-5	8.2-5
* Performance Air 35, Eau 2℃, Humidité 40%
Refroidissement	kW	13.0-3.48	13.0-3.48	17.3-3.8	17.3-3.8
Consommation d'énergie	kW	4.5-0.76	4.5-0.76	7.5-0.76	7.5-0.76
E.E.R.		4.55-2.88	4.55-2.88	5.02-2.3	5.02-2.3
Débit d'eau conseillé	m³/h	8.00	8.00	10.00	10.00
Alimentation de ventilateur	w	8-40	8-40	8-40	8-40
Voltage		220~240V/50Hz/1PH	380V/50Hz/3PH	220~240V/50Hz/1PH	380V/50Hz/3PH
Courant maximal	A	17.07	11.43	23.08	15.46
Fusible	A	47	31	63	43
Diamètre entrée-sortie	mm	50
Quantité de ventilateur		2	2	2	2
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal
Compresseur		MITSUBISHI	MITSUBISHI	MITSUBISHI	MITSUBISHI
Niveau de brut à 1m	dB(A)	42-60	42-60	42-60	42-60
Dimension nette	mm	1050*452*1295
Poids net	Kg	120	120	130	130
Dimension d'emballage	mm	1130*515*1430
Poids brut	Kg	138	138	148	148

• Les données ci-dessus sont sujettes à modification sans préavis.

2. Dimension

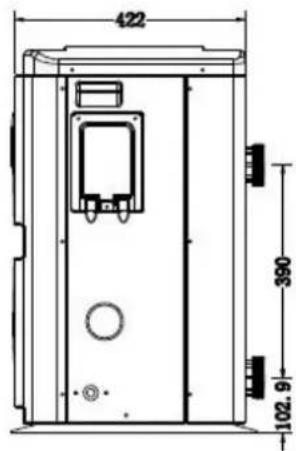

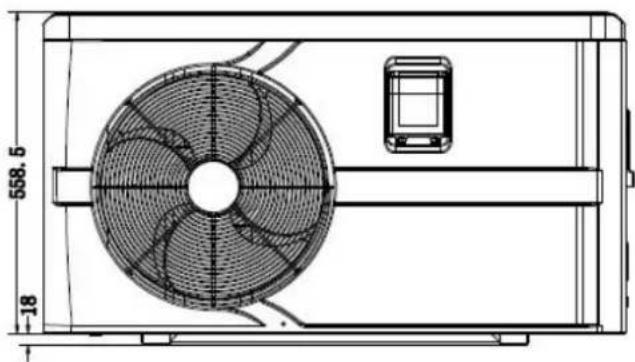

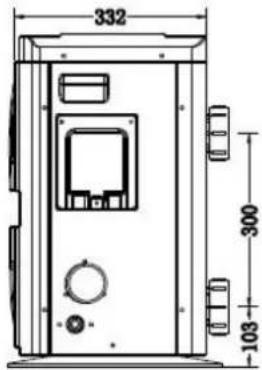

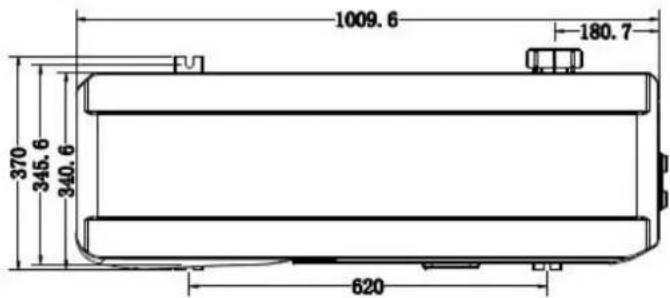

Model Inverter 7

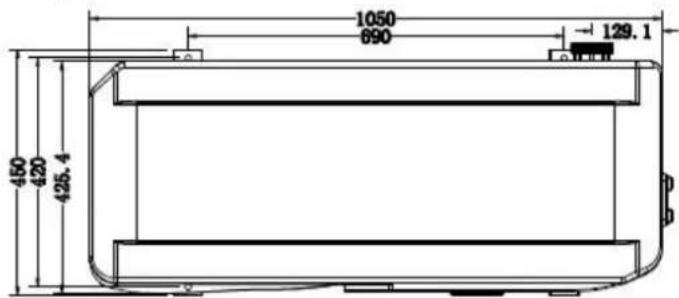

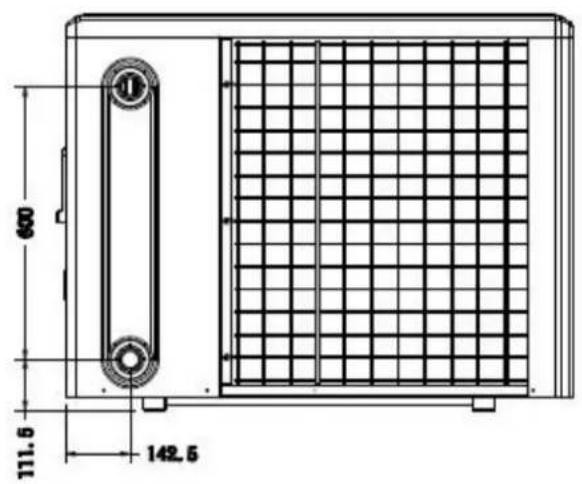

Model Inverter 10/13

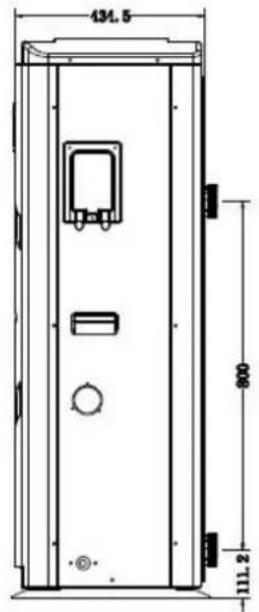

Model Inverter 17/21

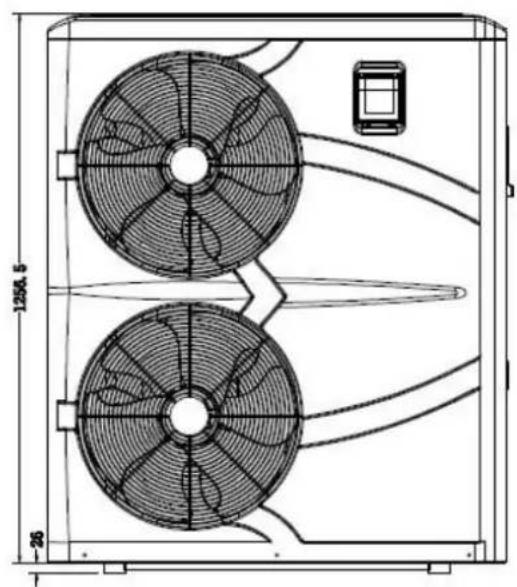

Model Inverter 26/26T/35/35T

3. Installation et connection

3.1 Note

Seule la pompe à chaleur est fournie. Tous les autres éléments, y compris un by-pass s'ils ont besoin, devraient être fournies par l'utilisateur ou l'installateur.

Attention :

Pendant l'installation, liquez s'il vous plait les notices ci-dessous :

1. Tous les Tuvaux avec liquide chemique, doit etre installes en aval de la pompe a chaleur piscine.
2. Installez un by-pass losque le flux d'eau de la pompe à chaleur piscine est 20% supérieur au flux supportable par l'échangeur de chaleur de la pompe à chaleur.
3. Toujours mettez la pompe à chaleur piscine sur une base solide et utilisez les patins en caoutchouc fournis pour éviter la vibration et le bruit.
4. Toujours la pompe à chaleur piscine verticale. Si la machine a ete tenue a un angle, attendez au moins 24 heures avant de demarrer la pompe à chaleur.

3.2 Location de la pompe à chaleur piscine

L'appareil peut etre instalé presque n'importe ou à l'extérieur, a condition que les trois facteurs soient satisfaits :

1. Uneonne ventilation - 2. Une alimentation electrique stable et fiable - 3. Un système d'eau recyclée

L'unité peut être installé en pratique n'importe quel endroit à l'extérieur à condition que les distances minimales montrées dans le schéma (ci-dessous) soient conformées. Pour les piscines interieures, demandez votre installer pour bien installer. L'installation dans un endroit ventieux ne produit pas du tout un problème, sauf qu'il y a un rechauffeur de gaz dans le même endroit (problème à causeur une flamme).

ATTENTION: L'unité ne doit pas être installée dans une zone où la ventilation d'air est limitée ou les emplacements qui ne peuvent pas fournir de façon continue de l'air, s'assurer que l'entrée d'air ne puisse jamais soit obstruée. Les feuilles et autres débris peuvent se coller sur l'évaporateur, ce qui réduit son efficacité et affectera sa durée de vie.

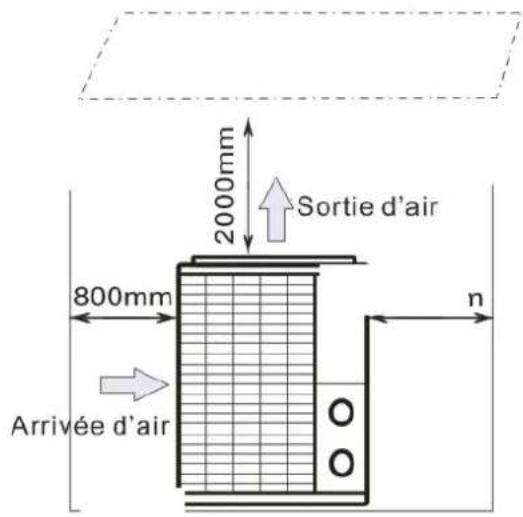

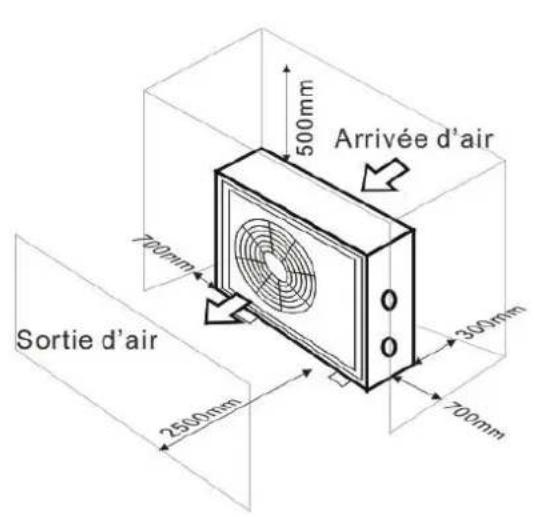

L'llustration ci-dessous montre la distance minimale requise de chaque cote de la pompe a chaleur de piscine.

3.3 Distance de la piscine

En règle générale, il est recommendé d'installer la pompe à chaleur de piscine à côté de la piscine, moins de 7.5 mètres de distance. Si elle est installée trop loin, la tuyauterie peut entrainer une perte de chaleur plus grande. En raison que les tuyaux sont principalement sous-sol, la perte de chaleur n'est pas beaucoup dans une distance 30 m(15m de et à l'appareil, 30 m totalement), sauf que la terre soit humide ou le niveau de l'eau souterraine soit élevé. Une estimation approximative de la perte de chaleur par 30 m est 0.6 kw/h(2,000 BTU) pour églée 5 l'écart d'entre la température de l'eau dans la piscine et de la température du sol entourant le tuyau. Cela augmente la durée de fonctionnement de 3% à 5%.

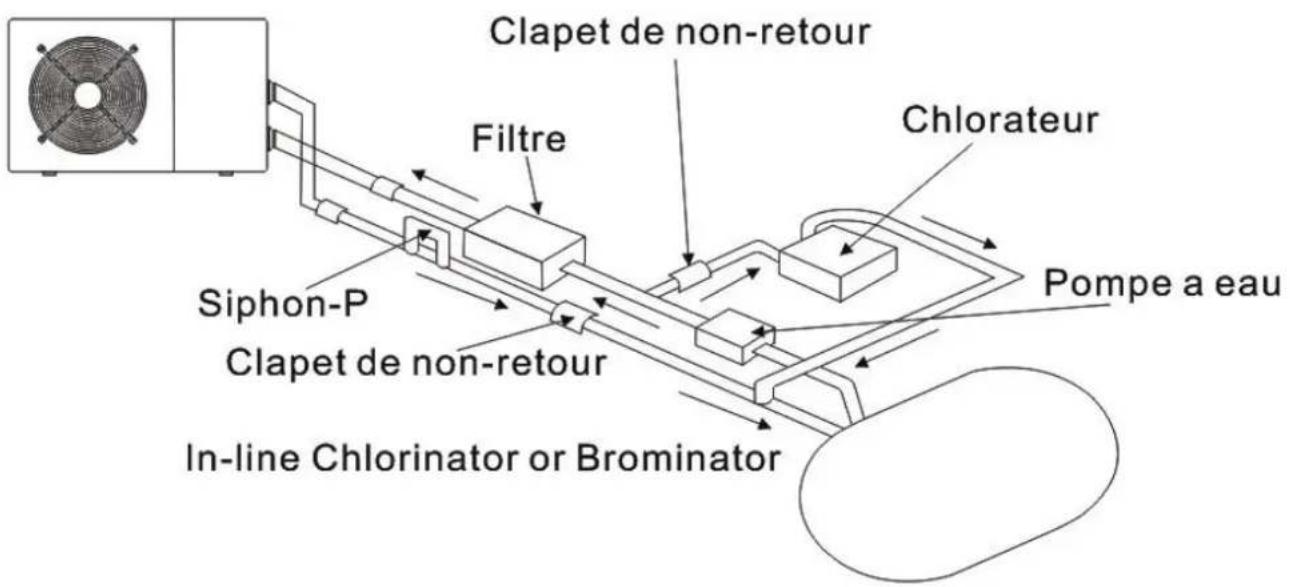

3.4 Installation du clapet de non-retour

Note: Si l'équipement de dosage automatique pour le chlore et l'acidité (pH) est utilisé, il est essentiel de protégier la pompe à chaleur contre les produits chimiques à concentration trop élevé qui pourrait corroder l'échangeur thermique. Pour cette raison, ce type d'équipement doit être installé en aval de la pompe à chaleur. Il est recommandé d'installer un clapet de non-retour pour empêcher un écoulement inverse en l'absence de circulation d'eau.

Dommages due à négliger cette instruction ne sont pas couverts par la garantie.

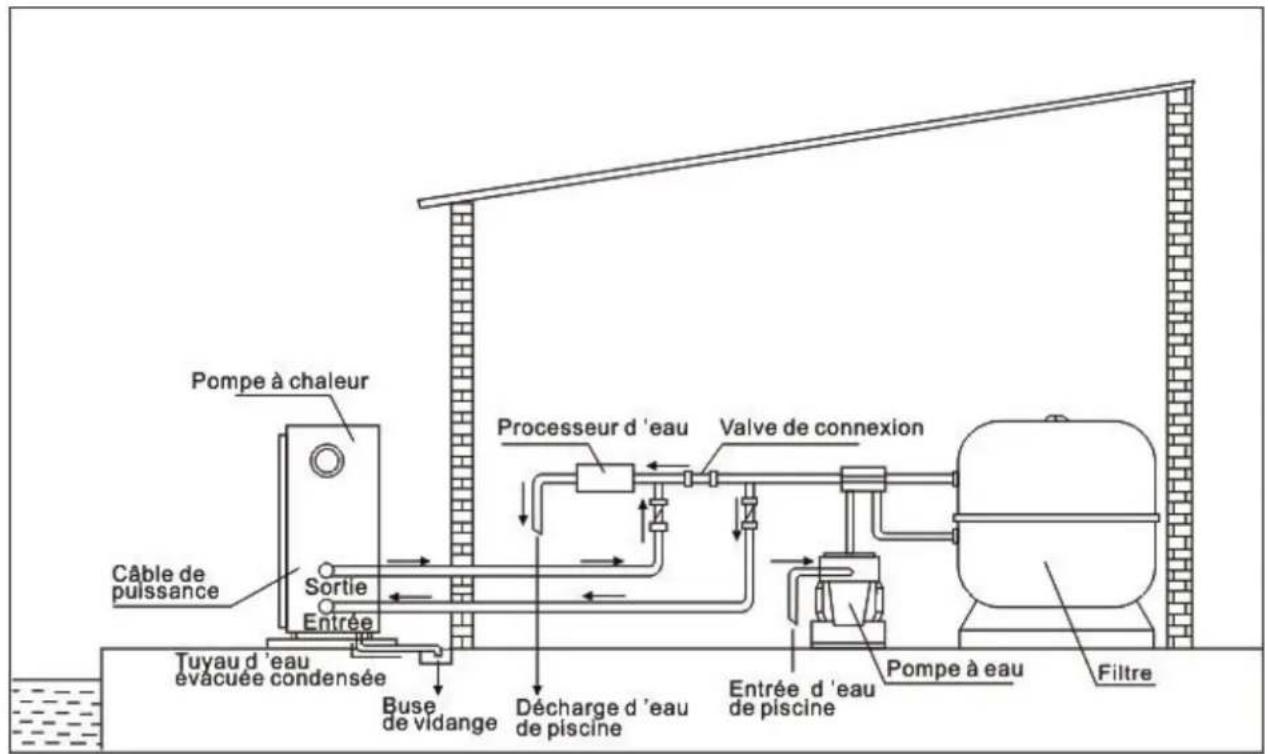

3.5 Arrangement typique

Note: Cet arrangement est seulement un exemple illustratif.

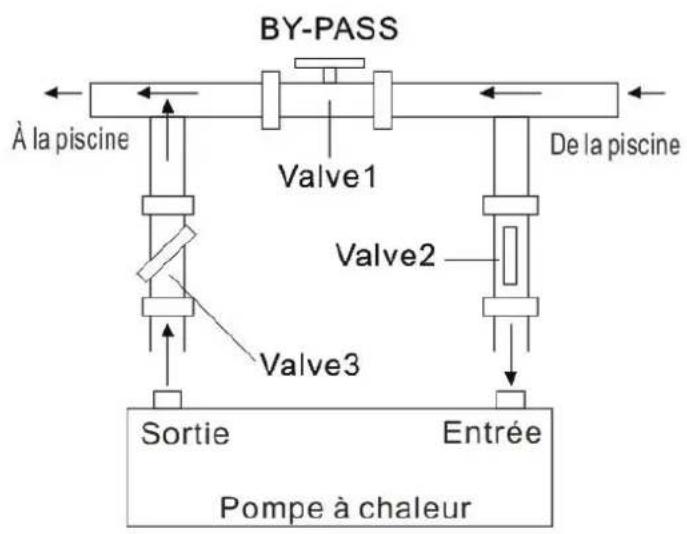

3.6 Ajustement du by-pass

Ajustez le by-pass selon les procédures suivantes :

• Ouvrez complètement toutes les valves
  Fermez doucement valve 1 jusqu'ace que la pression d'eau augmenteapproximativement de 100g a 200g.
• Fermez valve 3 approximativement à moitié, pour ajuster la pression du gaz dans le système du refroidissement.
  Si le contrôleur s'affiche 《ON》 ou 《EE3》，fermez petit a petit le val 2, pour augmenter le débit d'eau et arrêtez losque le code d'erreur se disparaître.

La pompe à chaleur est performante losque la pression du gaz de refroidissement est 22

Cette donnée de pression peut être lue sur le manometre à côté du contrôleur. Dans cette condition le flux d'eau a travers la pompe à chaleur est aussi optimal.

Note: Fonctionnement sans un by-pass ou avec un by-pass dans l'installation incorrecte peut entraîner un fonctionnement sous-optimal de la pompe à chaleur et probablement endommager la pompe à chaleur et ce cas ne couvert pas dans la garantie.

3.7 Raccordement electrique

Note : Bien que la pompe à chaleur est électriquement isolé du reste du système de piscine, cela empêche que l'écoulement de courant électrique vers ou de l'eau de la piscine. Mise à la terre est always nécessaire pour la protection contre les courts-circuits à l'intérieur de l'appareil. Always assurez une bonne connexion de terre.

Avant de brancher l'appareil, vérifie que la tension d'alimentation correspond à la tension de fonctionnement de la pompe à chaleur.

Il est recommandé de raccorder la pompe à chaleur à un circuit avec son propre fusible ou un disjoncteur(type lent; courbe D) et utiliser le câblage ajustat.

Connectez les fils électriques au bornier marqué ' POWER SUPPLY'.

Un autre bornier marqué 'WATER PUMP' est juste à côté du premier bornier. La pompe à eau (max. 5 A / 240 V) peut être connectée sur le 'WATER PUMP'. Cela permet le fonctionnement de la pompe à eau soit contrôle par la pompe à chaleur.

Note: Dans le cas des modèles triphasés, inverser deux phases pourrait entrainer que les moteurs électriques fonctionne dans le sens inverse, ce qui va entrainer des dommages. Pour cette raison, il y a une device protective équipée pour interrompre le circuit si la connexion n'est pas correcte.

Si la LED rouge s'allume au-dessus de cette device de sécurité, vous devriez permuter les connexions de deux fils de phase.

3.8 Mise en service initiale de l'unité

Note: Veuillez assurez-vous que la pompe à eau fonctionne en circulation avec un taux adequat de début d'eau.

Une fois que toutes les connexions après l'installation est terminée, veuillez suivre ces étapes:

(1) Allumez Your ftre de la pompe, verifiez les fuites d'eau et le debit de la piscine
(2) Activez l'alimentation électrique de l'appareil, puis appuyez sur la touche ON / OFF du contrôleur de fil, il devrait commencer à fonctionner dans quelques secondes.
(3) ÀpRES avoir fonctionné pendant quelques minutes, assurez-vous que la ventilation de l'air par le cote (en haut) de l'unité est plus froide.
(4) Lorsque vous désactivez le filtr de la pompe, l'unité doit également être désactivée automatiquement, sinon, veillez réglez le commutateur de débit.

En fonction de la température initiale de l'eau dans la piscine et la température de l'air, elle pourrait prendre plusieurs jours pourCHAuffer I'eau à la température souhaitee.

Une belle couverture de piscine piscine peut réduire considérablement la durée requise.

Commutateur de débit d'eau:

Il est équipé d'un détecteur de débit pour assure que l'unité thermopompe fonctionne avec un débit d'eau suffisant. Il se mettra en marche lorsque la pompe de la piscine fonctionne et il s'estint lorsque la pompe s'arrête. Si le niveau d'eau de la piscine est supérieur ou inférieur de 1 m vis-à-vis de bouton d'ajustement automatique de la pompe à chaleur, votre concessionnaire aurait besoin d'ajuster sa mise en service initiale.

Temporise:

L'unité thermopompe doit être équipée d'une protection de redémarrage temporisée de 3 minutes intégrée transistorisé. Le contrôle de la temporisation est une partie intégrante du circuit de commande, il peut éliminer le cyclisme de redémarrage et le Bavardage de contacteur.

La fonction de temporisation permet de redémarrer automatiquement l'appareil thermopompe d'environ 3 minutes après chaque interruption du circuit de commande. Meme une brève interruption de courant peut activer le redémarrage de 3 minutes transistorisé et empêcher que l'appareil soit redémarré jusqu'à ce que le compte à rebours de 3 minutes soit terminé.

3.9 Condensation

L'air aspiré dans la pompe à chaleur est fortement refroidi par le fonctionnement de la pompe à chaleur pour chauffer l'eau de la piscine, ce qui peut provoquer la condensation sur les ailettes de l'évaporateur. Le montant de la condensation peut être autant que plusieurs litres par heures à une humidité relative élevé. Ceci est parfoids considérées à tort comme une fuite d'eau.

3.10 Modes de fonctionnement pour une utilisation optimale

• POWER: Utilisé principalement au début de la saison car ce mode permet une élévation très rapide de la température
• SMART: La pompe à chaleur a accompli sa tâche principale, dans ce mode; La pompe à chaleur est en mesure de maintenant l'eau de la piscine d'une manière économique en énergie. En ajustant automatiquement la vitesse du compresseur et du ventilateur, la pompe à chaleur offre un meilleur retour.
• SILENT: Dans les mois d'été où la puissance calorifique est minimale requise, la pompe à chaleur dans ce mode est encore plus rentable. Avantage supplémentaire; Lorsque la pompe à chaleur chauffe. Il va avec la charge minimale de bruit.

4. Accessoires

4.1 Lieste d'accessoires

Patin caoutchouc anti-vibration, 4 pc	Connecteur d'évacuation, 2 pcs	Boîte de contrôle, 1 pc
Fil du signal, 10m	Tuyaux de drainage de l'eau, 2p

4.2 Installation d'accessoires

	Patin caoutchouc anti-vibration 1. Prenez les patins caoutchoucs 2. Déposez-les un par un sous les pieds de machine.
	Connecteur d'évacuation 1. Installez le connecteur d'évacuation sous l machine. 2. Connectez un tuyau d'eau pour écacer l'eau. Note: Inclinez la pompe à chaleur comme la photo montre. Ne pas mettez à l'envers la pompe à chaleur, sinon il va endommager le compresseur.

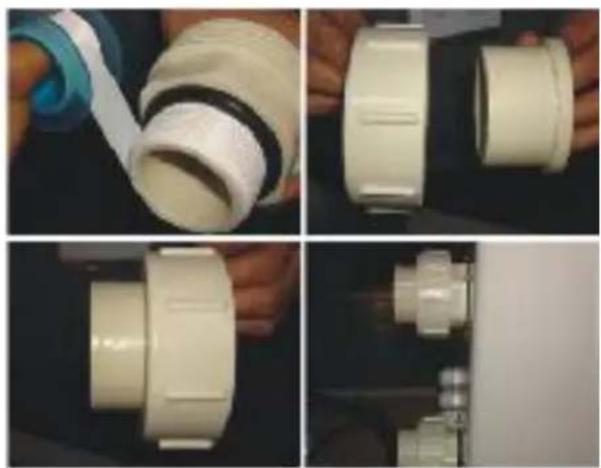

Connecteurs d'admission et de sortie d'eau

1. Utilisez la bande à coller pour installer les Connecteurs d'admission et de sortie d'eau dans la pompe à chaleur.
2. 1. Installez les joints comme la photo montre
3. Vissez-les sur l'entrée et la sortie d'eau

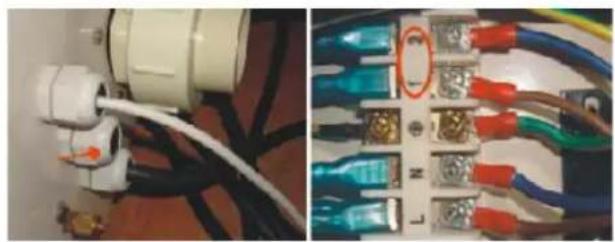

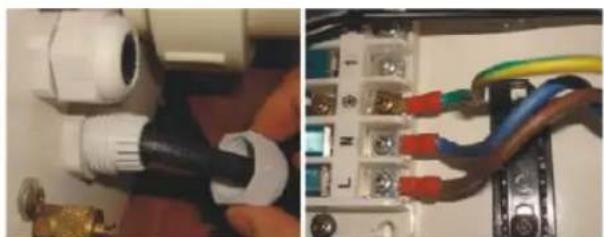

Cable alimentaire

1. Connectez le cable alimentaire à travers la bouche comme la photo montre.
2. Fixez les fils dans la carte électrique.

Cable de la pompe a eau

1. Connectez le cable de la pompe à eau à travers de la bouche marquee par une flèche rouge.
2. Fixez les fils dans la carte électrique comme photo montre.

5. Câblage Electrique

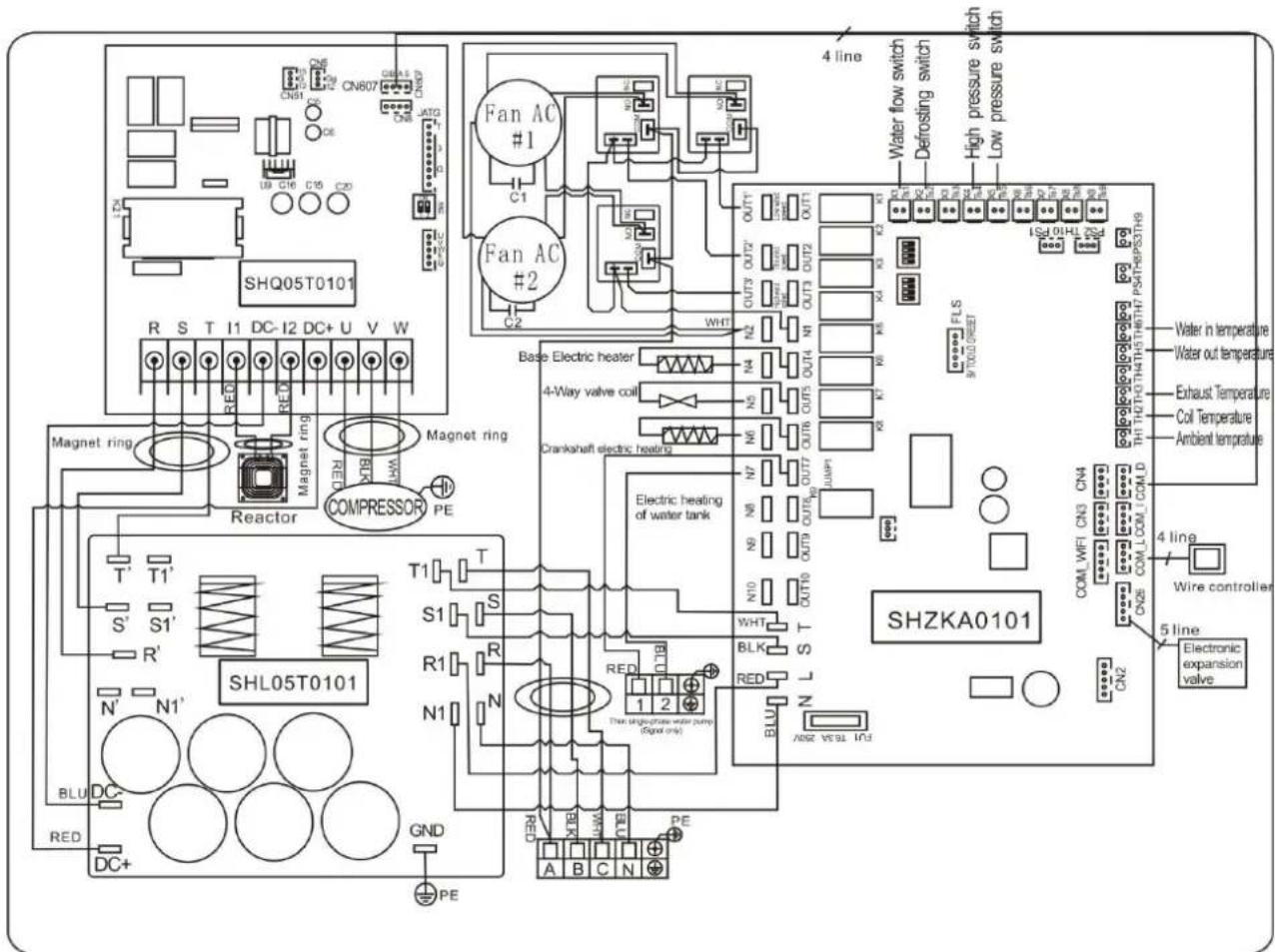

5.1 SCHEMA DE CABLAGE DE LA POMPE À CHALEUR DE PISCINE

Inverter 7/10/13/17/21

5.2 SCHEMA DE CABLAGE DE POMPE A CHALEUR DE PISCINE

Inverter 26/35

5.3 SCHEMA DE CABLAGE DE LA POMPE À CHALEUR DE PISCINE

Inverter 26T/35T

NOTE:

(1) Le schéma de câblage électrique ci-dessus est seulement pour votre réseau, veuillez utiliser le schéma de câblage affché sur la machine.
(2) La pompe à chaleur de piscine doit être bien raccordée au fil de terre, bien que l'échangeur de chaleur d'appareil soit électriquement isolé du reste de l'unité. La mise à la terre de l'unité est toujours nécessaire pour vous protégger contre les courts-circuits à l'intérieur de l'unité. La fixation à un support stable est également nécessaire.

Interruption: Un moyen d'interruption (disjoncteur, interrupteur à fusibles ou sans fusible) doit être en vue et facilement accessible de l'unité. C'est une pratique courante pour les pompes à chaleur résidentielles et commerciales. Il permet la mise hors tension à distance de l'équipment sans surveillance et permet aussi de couper l'alimentation à l'unité alors que l'appareil est en réparation.

5.4 INSTALLATION DE LA COMMANDE DEPORTEE

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• Le côté avec fiche se connecte avec le panneau de commande (photo1)
  L'autre cote du fil de signal. (photo2)
• Ouvrez le panneau de câblage et de mettre le côté sans bouchon à travers la boîte électrique. (photo3,4)
• Insérer le câblage dans la position designated (coin supérieur droit) sur la carte PC. (photo5)

6. Paramétrage

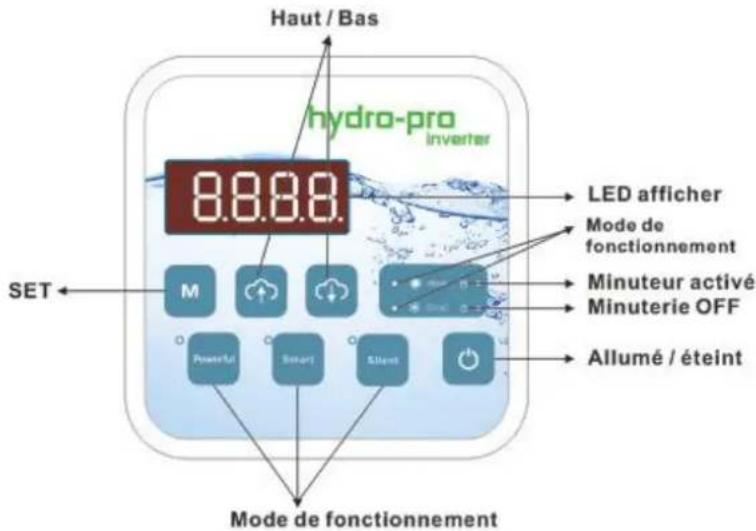

6.1 Les fonctions du tableau de commande LED

6.2 Les fonctions des touches

7.2.1 Touche

Appuyez sur pour démarrer la pompe à chaleur, l'écran LED affichera la température d'eau demandé pendants 5 secondes, ensuite affichage de la température d'arrivée d'eau.

Appuyez sur pour arrêté la pompe à chaleur, l'unité s'arrête et l'écran affiche « OFF »

ATTENTION: ÀpRES toute mise à jour, appuyez sur pour sauvegarder la consigne et sortir du Mode réglage.

Appuyez sur pour arreter / demarrer la pompe à chaleur.

7.2.2 Touche

La touche est active en association avec les autres touches.

7.2.3 Touches

Déverrouillez la commande :

Appuyez sur et pendant 5 secondes pour débloquer la commande.

Réglage de la température de l'eau :

Appuyez sur et pour selectionner la température souhaitee

Comment vérifier les paramètres.

Appuyez sur ensuite appuyez sur afin de vérifier les paramètres (de d0 à d11, voir les illustrations en dessous).

Paramètres	Signification	Amplitude	Remarques
d0	IPM mould temperature	0-120°C	Valeur test exact par défaut
d1	Température de l'eau d'arrivée	-9°C~99°C	Valeur test exact par défaut
d2	Température de l'eau en sortie	-9°C~99°C	Valeur test exact par défaut
d3	La température ambiente	-30°C~70°C	Valeur test exact par défaut
d4	Température de retour du gaz	-30°C~70°C	Valeur test exact par défaut
d5	Température du circuit	-30°C~70°C	Valeur test exact par défaut
d6	Température d'échévement du gaz	0°C~C5°C (125°C)	Valeur test exact par défaut
d7	Position du moteur pas à pas	0~99	N*5
d8	Fréquences de fonctionnement du compresseur	0~99Hz	Valeur test exact par défaut
d9	Intensité de fonctionnement du compresseur	0~30A	Valeur test exact par défaut
d10	Intensité de fonctionnement du ventilateur	0-1200 (rpm)	Valeur test exact par défaut
d11	Code erreur multiple	Code erreur multiple

Appuyez sur ensuite appuyez sur afin de vérifier et ajuster les paramètres (de P1 à P7, voir les illustrations en dessous).

Paramètres	Signification	AmplITUDE	Défau-t	Remarques
P1	Mode de fonctionnement	0-1	1	Mode 1 chauffage / Mode 0 refroidissement
P2	Arrêt / Marche de l'horloge	0-1	0	Mode 1 l'horloge d'arrêt et de Marche sontprogrammé, Mode 0 l'horloge et hors fonction (les paramètres P5 à P6 ne sont pas actifs)
P3	Pilotage de la pompe de filtration	0-1	0	Mode 1 toujours en fonctionnement, Mode 0 dépends du fonctionnement du compresseur
P4	Horaire	HH:MM	00: 00	0-23:0-59
P5	Heure de démarriage	HH:MM	00: 00	0-23:0-59
P6	Heure d'arrêt	HH:MM	00: 00	0-23:0-59
P7	Calibrage de la température d'entrée d'eau	-9~9	0	Par défaut : 0

7.2.4 Retour aux paramètres d'usines

Retour aux paramètres d'usines

Appuyez sur et en même temps pendant 10 secondes pour revenir aux paramètres d'usines, le Display affiche « 0000 » pendant 5 secondes.

7.2.5 Mode chauffage Heat

La LED est éclairé en Mode chauffage et clignote lorsque la pompe passe en mode dégivrage.

7.2.6 Mode refroidissement Cool

La LED est éclairé en Mode refroidissement.

7.2.7 Mode arrêt automatique

Le symbole d'arrêt programme s'affiche quand le mode est actif.

7.2.8 Mode démarrage automatique

Le symbole de démarrage programme s'affiche quand le mode est actif

7.2.9 Mode Powerful

Appuyez sur ce bouton, la LED s'éclaire et le mode Powerful est actif. Si vous désissez Power, la pompe à chaleur fonctionne en Power.

Smart 7.2.10 Mode Smart

Appuyez sur ce bouton, la LED s'éclaire et le mode Smart est a

Par défaut la pompe est reglé d'usine en Mode Smart.

Si vous choisissez Smart, la pompe à chaleur fonctionne de Smart à Power.

7.2.11 Mode Silent

Appuyez sur ce bouton, la LED s'éclaire et le mode Silent est actif. Si vous choisissez Silent, la pompe à chaleur fonctionne de Silent à Smart. Quand le mode en opération est actif la touche, Silent, Smart ou Powerful est éclairé.

7. Guide de dépannage

7.1 Code d'erreur affichée sur l'écran

Dysfonctionnement	Code d'erreur	Raison	Solutions
Défaillance du capteur de températ d'eau arrivée	PP01	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de températ d'eau sortie	PP02	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de condense deCHAUFFAGE	PP03	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de gaz deretour	PP04	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de températ ambiente	PP05	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de condense de refroidissement	PP06	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Protection antigel du premier niveauen hiver	PP07	La température ambiente ou latempérature d'eau arrivée est trop fai	La Pompe à eau se lanceraautomatiquement pour l'antigel du premeniveau
Protection de température ambiantetrop basse	PP08	La température ambiente ou latempérature d'eau arrivée est trop fai
Température de refroidissement du condenseur trop haute protection	PP10	Température de refroidissement du condenseur est trop élevé	Arrêtez la pompé à chaleur et d'attendchuite de température du condenseur drefroidissement
Protection haute pression	EE01	1. Trop de réfrigérant2. Pas assez de débit d'air	1. Déchargeze-le réfrigérant redondant dlsysteme de gaz de la pompé à chale2. Nettoyez l'échangeur d'air
Protection basse pression	EE02	1. Réfrigérant ne suffit pas2. Le débit d'eau n'est pas suffisant3. Filtre ou capillaire bloqué	1. Vérifiez s'il y a des fuites de gaz,re-remplissez le réfrigérant2. Nettoyez l'échangeur d'air3. Remplacez le filtre ou le capillaire
Protection débit d'eau	EE03	Débit d'eau insuffistant, erreursensd'alimentation de l'eau ou détecteur débit en défaut	Vérifier si le débit est suffistant, iss'l'alimentation de l'eau est dans le bosens ou si le détecteur de débit estdéfaillant
En mode chauffage, défaut surchauffe	EE04	Débit d'eau ne suffit pas, manque d'débit d'eau ne suffit pas, manque d'égalité est insuffistant, manqueeaz, débit d'eau ne suffit pasEE06	Vérifier et nettoyer les circuits d'eau,vérifier le détecteur de débit
Protection températuredd'échévement	EE05	Le dégivrage est insuffistant, manqueeaz, débit d'eau ne suffit pasEE06	Dégivrer manuelles, vérifier le gaz,vérifiez le volume de débit d'eau
Défaut contrôleur	EE06	La connexion n'est pas correcte	Vérifier les connexions, changer le cabou le contrôleur
Défaut contrôleur	EE06	La connexion n'est pas correcte	Vérifier les connexions, changer le cabou le contrôleur
Défaut convertisseur	EE07	Le convertisseur est défailleant	Redémarrer la pompe ou changer le convertis
Défaillance de communication entre contrôleur et la carte du convertiss	EE08	La connexion n'est pas correcte	Vérifier les connexions, changer le cable ou l contrôleur, redémarrer la pompe ou changer le convertisseur
Défaillance de communication entre convertisseur et la carte du contrôle	EE09	La connexion n'est pas correcte	Vérifier les connexions, changer le cable ou l contrôleur, redémarrer la pompe ou changer le convertisseur
Défaillance entre la carte mère et carte extérieur	EE10	La connexion n'est pas correcte	Vérifier les connexions, redémarrer la pompe changer la carte défailleante
Défaillance carte mère	EE11	Les données ne sont pas correctes ou la carte est défailleante	Redémarrer la pompe ou changer la carte défailleante
L'alimentation électrique est trop for (V) ou trop faible	EE12	La tension d'alimentation n'est pas correcte	Vérifiez la tension d'alimentation
Protection électrique	EE13	La tension est trop faible	Vérifiez la tension d'alimentation
T2 Protection température trop basse mode refroidissement	PP11		1. Défaut pompe de filtration2. Blocage réseau, vanne fermée3. Décécteur de début défectueux
Module IPM température de fonctionnement anormalc	EE14	La température de fonctionnemen du module IPM est anormalc	Vérifier la carte éclectronique, ci-nécessaire la chau
Protection haute température module II	EE15		Vérifier la carte éclectronique, ci-nécessaire la chau
Protection module PFC	EE16		Vérifier la carte éclectronique, ci-nécessaire la chau
Défaut ventilateur DC	EE17		Vérifier la carte éclectronique, ci-nécessaire la chau
Module PFC température de fonctionnement anormale	EE18		Vérifier la carte éclectronique, ci-nécessaire la chau
Protection haute température module I	EE19		Vérifier la carte éclectronique, ci-nécessaire la chau
Défaut puissance d'alimentation	EE20	La puissance d'alimentation varie de façon trop importante	Vérifier la carte éclectronique, ci-nécessaire la chau
Contrôle du programme défailleant	EE21	Le compresseur ne "tourne pas ronds"	Vérifier la carte éclectronique, ci-nécessaire la chau
Défaut dc Tension	EE22	L'amplification du signal est anormale	Vérifier la carte éclectronique, ci-nécessaire la chau
Démarrage du compresseur défailleant	EE23		Vérifier la carte éclectronique, ci-nécessaire la chau
Pilotage de la température ambiente défailleant	EE24
Une phase du compresseur défailleante	EE25	1. Mauvais câblage2. Raccordement d'une des phas n'est pas correct	Vérifier et contrôler

7.2 Dysfonctionnement sans code d'erreurs affichées sur l'écran

Dysfonctionnements	Observations	Raisons	Solutions
La Pompe à chaleur n fonctionne pas	Aucun affichage sur le contrôleur à LED	Pas d'alimentation	Vérifiez le cable du disjoncteur soit connecté
	Contrôleur à LED affiche l'heure	Pompe à chaleur en état de voir	Démarrez la pompe à chaleur.
	Contrôleur à LED affiche la température réelle de l'eau.	1. Température de l'eau atteint presque la valeur fixée, pompe à chaleur en état à température constante.2. Pompe à chaleur commence juste à fonctionner3. En état de dégivrage	1. Vérifiez le réglage de température de l'eau.2. Démarrez la pompe à chaleur après quelques minutes.3. Contrôleur à LED doit afficher "Dégivrage"
La Température de l'eau est refroidie lorsque la pompe à chaleur fonctionne sous le mode de chauffage	Contrôleur à LED affiche la température réelle de l'eau et aucune code d'erreur ne s'affiche	1. Choix du mauvais mode.2. Les chiffres montrent des défaillances.3. Défaillance du contrôleur	1. Réglez le mode à laonne fonction2. Remplacez le contrôleur à LE en panne, puis vérifie l'état après avoir changé le mode de fonctionnement, vérifie la température d'eau d'arrivée et de sortie3. Remplacez ou réparez l'unité
Fonctionnement court	Contrôleur à LED affiche la température réelle de l'eau, aucune code d'erreur ne s'affiche	1. Ventilateur ne fonctionne pas2. La ventilation d'air n'est pas suffisante3. Réfrigérant ne suffit pas.	1. Vérifiez les connexions des cables entre le moteur et le ventilateur, le cas échéant, il doit être replacé.2. Vérifiez l'emplacement de l'unité de pompè à chaleur, et eliminez tous les obstacles pour faire bonne ventilation.3. Remplacez ou réparez l'unité
Tâches d'eau	Les tâches d'eau sur la pompè à chaleur	1. Protection.2. Infiltration d'eau.	1. Aucune action (condensat)2. Vérifiez l'échangeur de chaleur en titane avec soin, s'il a une fuite
Trop de glace sur l'évaporateur	Trop de glace sur l'évaporateur.		1. Vérifiez l'emplacement de l'unité de pompè à chaleur, et eliminez tous les obstacles2. Contacter le service technique

8. Schéma eclaté et entretien

8.1 Schéma eclaté Modèle 7 kw

NO	Nom de la pièce	NO	Nom de la pièce
1	Le couvercle supérieur	31	Terminal
2	Grille arrière	32	Clip de câblage
3	Évaporateur	33	Manomètre
4	Pilier	34	Couvercle de câblage
5	Cadre supérieur	35	Soupape à pointeau
6	Panneau d'isolement	36	EEV
7	Réacteur	37	Tuyauterie
8	Support moteur	38	Tuyau de retour
9	Moteur	39	Interrupteur haute pression
10	Lame de soufflante	40	Interrupteur basse pression
11	Panneau létéric gauche	41	Interrupteur basse pression
12	Boîtier de câblage	42	Soupape d'expansion pour le distributeur
13	Panneau avant	43	Vanne 4 voies pour conduite collective
14	La grille de devant	44	Assemblée collective
15	Boîte étanche	45	Ensemble distributeur
16	Manette	46	Boîtier de température
17	Capteur de température d'eau de sortie TH5	47	Capteur de température
18	Température d'échange Capteur film fixe	48	Panneau arrêté
19	Bac de base	49	Caoutchouc bleu
20	Couvercle de boîte électrique	50	Couvercle de vis d'alimentation en eau
21	Commutateur de début d'eau	51	Capteur de température de bobine TH2
22	compresseur	52	Caoutchouc rouge
23	Échangeur de titane	53	Couvercle de vis d'alimentation en eau
24	Planche principale	54	Vanne 4 voies à échangeur
25	Température d'échange Capteur film fixe	55	Vanne 4 voies
26	Capteur de température d'entrée d'eau TH6	56	Tuyau d'échévement
27	Boîte électrique	57	Sonde de température d'échévement TH3
28	Bouchon de vidange	58	Capteur de température ambiente TH1
29	Boîtier de câblage	59	Clip température température ambiente
30	Panneau létéric droit

NO	Nom de la pièce	NO	Nom de la pièce
1	Le couvercle supérieur	36	Panneau létéric droit
2	Grille arrière	37	Manomètre
3	Évaporateur	38	Capteur de température d'eau de sortie TH
4	Pilier	39	Commutateur de débit d'eau
5	Cadre supérieur	40	Couvercle de câblage
6	Panneau d'isolement	41	Clip de câblage
7	Réacteur	42	3 bornes pour pompe à eau
8	Cadre de support de panneau	43	Alimentation 3 bornes
9	Support moteur	44	Support pour bornier
10	Moteur	45	Tableau de bornes
11	Boîtier moteur DC	46	Tuyau de retard
12	Lame de soufflante	47	Interrupteur basse pression
13	Panneau létéric gauche	48	Interrupteur basse pression
14	Panneau avant	49	Sonde de température d'échéppement TH3
15	La grille de devant	50	Capteur de température
16	Boîtier de câblage	51	Boîtier de température
17	Manette	52	Vanne 4 voies pour conduite collective
18	Boîte étanche	53	Capteur de température de bobine TH2
19	Bac de base	54	Assemblée collective
20	compresseur	55	Ensemble distributeur
21	Réserveur de stockage	56	Panneau arrêté
22	Carte de conducteur	57	Caoutchouc bleu
23	Couvercle de boîte électrique	58	Couvercle de vis d'alimentation en eau
24	Plaque filtrante	59	Réserveur à soupape de détente
25	Doublure	60	Soupape d'expansion pour le distributeur
26	Boîte électrique	61	Vanne 4 voies à échangeur
27	Planche principale	62	Caoutchouc rouge
28	Filtre au réservoir	63	Couvercle de vis d'alimentation en eau
29	Capteur de température d'entrée d'eau T	64	Soupape à pointeau
30	Température d'échange Capteur film fixe	65	Vanne 4 voies
31	Bouchon de vidange	66	EEV
32	Échangeur de titane	67	Interrupteur haute pression
33	filtre	68	Tuyau d'échéppement
34	Échangeur de filtre	69	Capteur de température ambiente TH1
35	Support de pompage à main	70	Clip température température ambiente

9. Entretien

(1) Vous doivent précier le circuit d'eau régulièrement pour éviter l'air entrant dans le circuit et la présence de faible débit d'eau, car cela réduirait les performances et la fiabilité de la pompe à chaleur.
(2) Nettoyez votre piscine et le système de filtration régulierement.
(3) Vous doivent évacuer l'eau de pompé à chaleur, pour empêcher des dommages de gel au cours des saisons d'hiver ou pendant une longue période d'inactivité.
(4) Remplir entiement le systeme avec de I'eau avant de faire fonctionner I'unité à nouveau.
(5) Àpès la mise en hivernage, il est recommendé de couvrir la femme à chaleur avec une bâche adaptée.
(6) Lorsque l'unité est en cours de fonctionnement, il y aura un peu d'eau de condensation décharge en dessous,

10. Garantie et renvoi

10.1 Garantie

GARANTIE LIMITEE

Merci d'avoir achete notre pompé à chaleur.

Nous garantissons que toutes les pieces sont exemptes de defaults de fabrication au niveau des la main d'oeuvre et ce, durant une période de deux ans à partir de la date de l'achat au déte

Cette garantie est limitée au premier acheteur au détail, n'est pas transférable et ne s'applique à produits qui ont été déplaces de leur site d'installation original. La responsabilité de manufactué à la réparation ou au remplacement de la piece défectueuse et ne couvre ni la main d'ouvre et la réinstallation de la piece défectueuse, ni le transport vers ou depuis l'usine, ni d'autres n nécessaires pour effectuer la réparation. Cette garantie ne couvre pas les erreurs ou dysfonctionné resultant des choses suivantes :

1. Installation, utilisation ou entretien incorrectly du produit par rapport à ce qui est stipulé « Manuel d'installation & instructions » fourni avec le produit.
2. Le travail effectué par tout installateur du produit.
3. Le fait de ne pas maintainir un équilibre chimique ajustat dans la piscine (pH entre 7,0 et 7,8. Taux d'alcalinité (TA) entre 80 et 150 ppm. Chlore libre entre 0,5 et 1,2 mg/l. Teneur en Solides Dissous Totaux (SDT) inférieur à 1200 ppm. Taux salin maximum de 8 g/l)
4. La mauvaise utilisation, l'alteration, les accidents, les incendies, les inondations, la foudre, les rongeurs, les insectes, la néligence ou les cas de force majeure.
5. L'entartrage, le gel ou les autres conditions pouvant générer une mauvaise circulation de 6. L'utilisation du produit en combinaison avec des débits hydrauliques dépassant les limites et maximales publiées.
6. L'utilisation de pieces ou d'accessoires n'était pas d'origine en combinaison avec le produit 8. La contamination chimique de l'air de combustion ou l'utilisation incorrecte de produits chimiques desinfectants, comme p.ex. l'introduction de produits chimiques désinfectants avant l'unité de c le tuyau de nettoyage ou via le système d'écumage.
7. La surchauffe, les mauvais raccordements électriques, l'alimentation électrique inadéquate, les dommages collatéraux causés pas un dysfonctionnement des joints toriques, des filtres à terre ou des éléments des cartouches, ou des dégats causés par l'utilisation de la pompe avec un insuffisante.

LIMITATION DE LA RESPONSABILITÉ

Ceci est la seule garantie octroyee par le Fabricant. Persona n'a l'autorisation de donner d'autre notre nom.

CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS, MAIS NE SE LIMITANT PAS À Toute GARANTIE IMPLICITÉ D'APTITUDE À UN BUT PARTICULIER ET DE QUALITE MARCHANDE. NOUS DÉCLI EXCLUONS EXPlicitÉTMENT Toute RESPONSABILITÉ POUR DES DÉGATS INDIRECTS, ACCESSOIRETS, OU PUNITIFS SUITE À LA VIOLATION DE Toute GARANTIE EXPLI IMPLICITÉ.

Cette garantie vous confere des droits legaux spécifiques, pouvant varier d'un pays à l'autre.

Pour que vous garantie soit rapidement prise en considération, contactez notre revendeur et four informations suivantes: preuve d'achat, numero du modele, numero de série et date de l'installation. L'installeur contactera l'usine afin d'obtenir des instructions concernant la maniere dont il faut faire valor la garantie et de déterminer l'endetroit où se trouve le service de réparation le plus proche.

Toutes les pieces returnées doivent être accompaniesées d'un Numéro d'Autorisation de Retour d'Article afin de pouvoir être évaluées dans le cadre de cette garantie.

10.2 Formulaire de demande d'autorisation de回头 d'article (ARA)

Nom du contact

Date:

Usage interne
ARA #:
Émise par:		Date:

Retour pour : Copie de la facture du client jointe ?

N° du module		Facture n°:
N° de série		Facture datee:
Problème:

Politique concernant la réparation sous garantie :

1. Les retours doivent etre envoyes franco de port. Tous les frais des retours sont a suaive charge.
2. Nous avons besoin d'une autorisation provisoire pour tous les retours de produits. Des produits pour lesquels une autorisation de retard n'a pas ete emise au prealable yourseront renvoyes a vos frais.
3. Nous réparerons ou remplanera les produits et vous les renverra gratuiteme via un transporteur de votre choix.
4. Si vous optez pour un transporteur express (de votrechoix), les frais de transport seront à leur charge.

Procedure de retard :

1. Avant de nous appeler pour obtaining un nombre d'ARA, vérifiez si vous avez correctement suivis les conseils d'installation et d'utilisation repris dans le manuel de l'utilisateur.
2. Appelez notre département ARA et demandez-y un formulaire de demande d'ARA.

3. Veillez à avoir repli TOUS les champs du formulaire de demande d'ARA.

4. Pour des retours pendant la durée de validité de la garantie, vous devez ajouter une copie de la facture originale du client.

5. Envoyez le formulaire de demande d'ARA, la facture et les autres documents (photos, etc.) par fax ou par e-mail. Le numero d'ARA vous sera fourni dans les 24 heures après que nous avons reçu les documents ajustats. Nous pouvons refuser de fournir un numero d'ARA si les informations mentionnées aux points 3 et 4 n'ont pas eté fournies.
6. Le numero d'ARA doit être bien lisible sur l'étiquette du colis et sur les documents de transport.
7. Tous les produits non etiquetés ou disposant d'une étiquette erronée ou illisible seront refusés et renvoyés à l'expéditeur aux frais de ce dernier.
8. Tous les colis qui sont visiblement endommagés au moment de la livraison à nous seront refusés en l'etat.
9. Vérifie que les produits renvoyés à nous sont bien les mêmes que ceux pour lesquels le numéro a été fourni. Si les produits ne correspondent pas à ceux inscrits sous le numéro d'ARA fourni, Nous renverra tous les produits à l'expéditeur aux frais de ce dernier.
10. Nous n'accepterons aucun retard non accompagné d'un numéro d'ARA, sans exception.
11. Le numero d'ARA n'est valide que durant 21 jours civils après sa date de remise. Nous nous réservons le droit de refuser des produits returnés au-delà de 21 jours à partir de la date à laquelle le numero d'ARA a été fourni.

Produits n'étant plus sous garantie :

Les clients doivent assumer tous les frais de réparation et de transport. L'estimation des frais de réparation sera communiquée après qu'un diagnostic ait été effectué pour les produits returnés.

Les frais de diagnostic s'échévent à minimum 50,00 €.
