GEBRUIKSAANWIJZING Inverter 07 Hydro-Pro

Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april 2014 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening (EC) nr. 842/2006

Controle op lekkages

1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zichde aanlal ofeer bevatten en nicht verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur worden gecontroleerd op lekken.
2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal ofeer bevatten, maar minder dan 50 ton CO2-equivalent: tenminste iedere 12 maanden.

Beeld van de CQequivalent

1. Lading in kg en Ton van hoeveelheid CO

Lading en Ton van hoeveelheid2CO	Testfrequentie
Van 2 tot 30 kg lading = van 5 tot 50 Ton	leder一年多

Met betrekking tot Gaz R 410a, 2.39kg met de hoeveelheid 5 zotoedijding aan Jaarlijkese controle.

Training en certificate

1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige certificering hebben verkreten, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te bezitten, alsmede de nodige deskundigheid in emissiepreventie en terugwinning van gefluoreerde broeikasgassen en hanteren van de veiligheid van de betreffende type en de omvang van de apparatuur.

Registrarie

1. Exploitanten van apparatuur die verplicht zich op lekkage te controlleren, zullen registers aanmaken en bijhonden voor elk deel van dergelijkke apparatuur dat de volgende informatie bevat:

a) De hoeveelheid en het type van de geinstalleerde gefluoreerde broeikasgassen;
b) De hoeveelheden gefluoreerde broeikasgassen toegevoedijdens het installereren, onderhoud of de service of als geolg van lekke;
c) Of de hoeveelheden van de geinstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen, inclusief de naam en het adres van de recycling- of terugwiningsinstallatie en waar van toepassing het certificaatnummer;
d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen
e) De identiteit van de onderneming die de installmentie, reparatie, onderhoud uitvoert en voor zover van toepassing raparties of verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van haar certificaat;
f) De data en de résultats van de verrichte controles;
g) Indien de apparatuur buitengebruik werden gesteld, de genomen maatregelen voor het terugwinnen en afvoeren van de gefluoreerde broeikasgassen.
2. De exploitant zal de administratie gedurende tenminste vijf一年多 bewaren, de ondernemingen die de werkzaamheden voor de exploitanten uitvoeren, moeten tenminste vijf一年多 kopies van de registers bijhonden.

Dichttheitsprüfung

Hydro-pro inverter Zwembad warmtepomp Gebruik en Onderhoud g

INDEX

1. Specifications
2. Afmetingen
3. Installatie en aansluiting
4. Accessoires
5. Elektrisch schema
6. Scherm controledediening
7. Problemen
8. Open geklapt diagram
9. Onderhoud
10. Garantie en terugzending

Dank u voor het gebruiken van de hydro-pro inverter zwembad warmtepomp voor uw zwembad verwarming, het zal uw zwembadwater verwarmen en het op een constante temperatuur honden wanner de omgevingsttemperatuur -10 tot 50.

LET OP: Deze gebruiksaanwijzing bevat alle benodigde informatie voor het gebruik en de installmente v

warmtepomp.

De installmenter要去 de gebruiksaanwijzing lezen en de instructies zorgvuldig volgen bijplaatsing en onderhe De installmenter is verantwoordelijk voor de installmente van het product en moet alle instructies opvolgen van fabrikant en de regels in toepassing. Verkeerde installmentie Niet volgens de gebruiksaanwijzing heeft uitsluiting gehele garantie tot geolg.

De fabrikant verwerpt elke verantwoordelijkheid voor de schade veroorzaakt door de mensen, objecten en o fouten wegens de installmentie die Niet de aanwijzing van de gebruiksaanwijzing volgen. Elk gebruik zonder be bij het begin van de fabricatie za beschouwd worden als gevaarlijk.

WAARSCHUWING: Verwijder alstublieft alsijd het water in de warmtepomp tijdens de wintertijd of wanner de omgevingstemperatuur daalt beneden 0^ , of anders za de titanium wisselaar beschadigd raken of bevriezen, in dit geval, za uw garantie eindigen.

WAARSCHUWING: Sluit alstublieft altijd de stroom af als u de kast wilt openen om de warmtepomp binnen te bereiken,,ondat er een hoog voltage stroom aanwezig is.

WAARSCHUWING: P Houdt alstublieft het scherm van de besturing in een droge omgeving, of sluit de isolatie bedekking goed om het scherm van de besturing te beschermen gegen beschadiging door vochtigheid.

1. Specifications

• Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.

• Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.

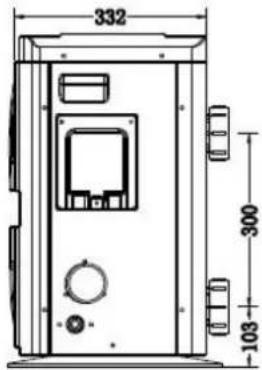

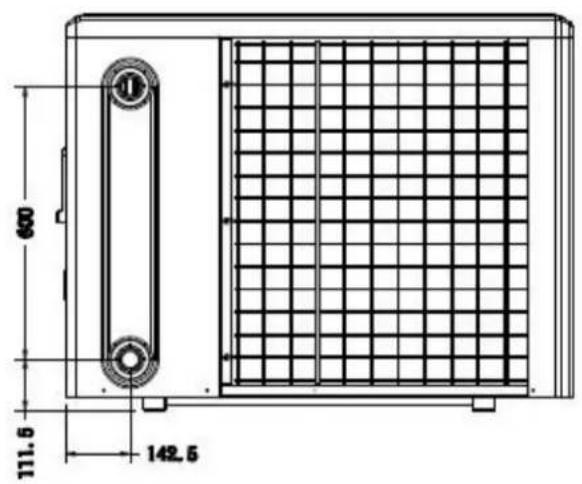

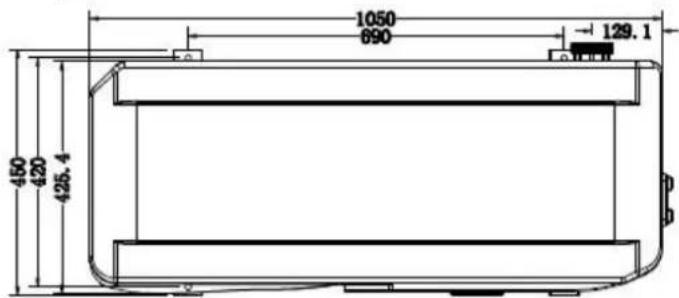

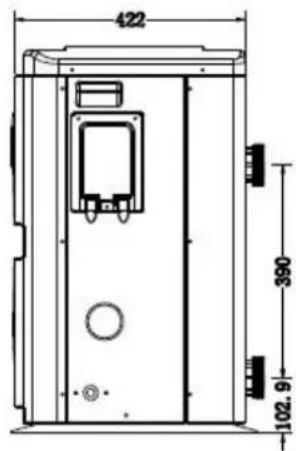

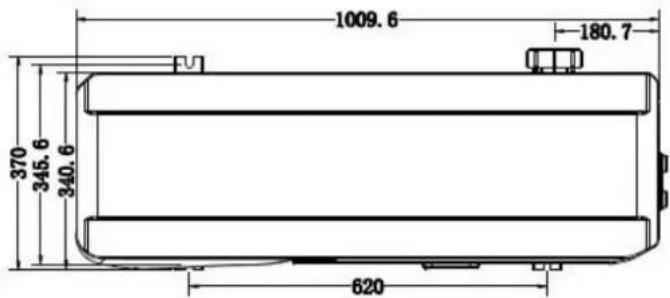

2. Afmeting Dimension

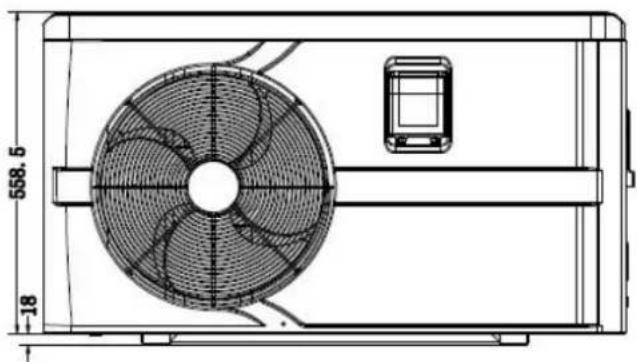

Model Inverter 7

Model Inverter 10/13

Model Inverter 17/21

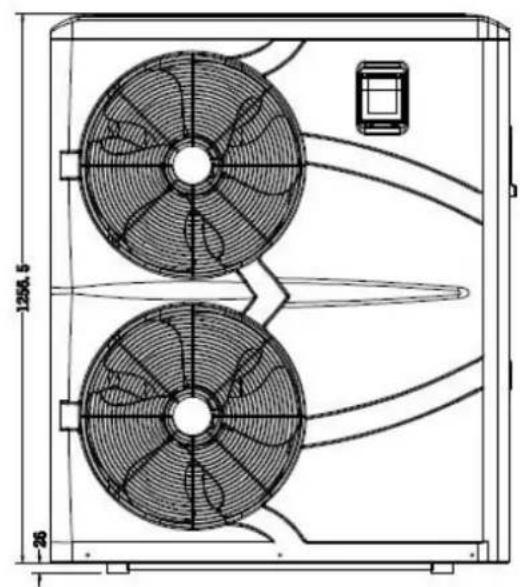

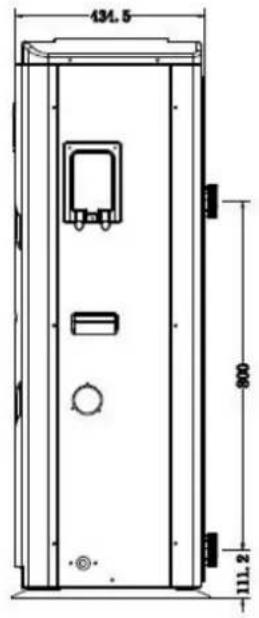

Model Inverter 26/26T/35/35T

3. Installatie en aansluiting

3.1 Opmerkingen

De fabriek levert alleen de warmtepomp. Alle andere componenten, inclusief een bypass wanner nodig, moeten geleverd worden door de gebruiker of de installmenter.

Attentie:

Volg alstublieft de volgende regels wonneer u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën要去plaatsvinden in de buizen gelokaliseerd na de warmtepomp.
2. Installer een bypass als de afstand van de water toevoer van de zwembadpompeer dan 20% groter is dan de toegestane toevoer door de warmtewisselaar of de warmtepomp.
3. Plaats de warmtepomp algid op een vaste ondergrond en gebruik de bijgevoegde damping rubbers om vibratie en geluid te vermiiden.
4. Houdt de hele warmtepomp algijdrecht . Als het apparaat in een diagonale positie was gehouden, wacht tenminste 24 uren met het starten van de warmtepomp.

3.2 Warmtepomp plaatsing

Het apparaat za goed werken in elke gewenste locatie zolang de volgende drie onderdelen aanwezig zich:

1. Frisse lucht - 2. Elektriciteit - 3. Zwembadfilters

Het apparaat mag worden geinstalleer in virtueel elke buiten locatie zolang als de gespecifieerde minimumafstanden met andere objecten worden aangehouden (zie tekening hieronder). Raadpleeg alstublieft uw installateur voor installmente met een zwembad binnenshuis. Installatie in een locatie met veel wind is helemaal geen probleem, wel in de situation met een gasverwarming (inclusief waakvlam problemen).

ATTENTIE: Installee het apparaat nooit in een afgesloten ruimte met een gelimiteerde luchthoeveelheid in waarde lucht uitgestoten door het apparaat weeher gebruikt wordt, of nabij bosschage dat de luchtinlaat kan blokken. Zulke locaties verhinderen de continuuze levering van frisse lucht, wat resulteert in een gereduceerde efficiencie en möglichk voldoende warmte afgithe tegengaat.

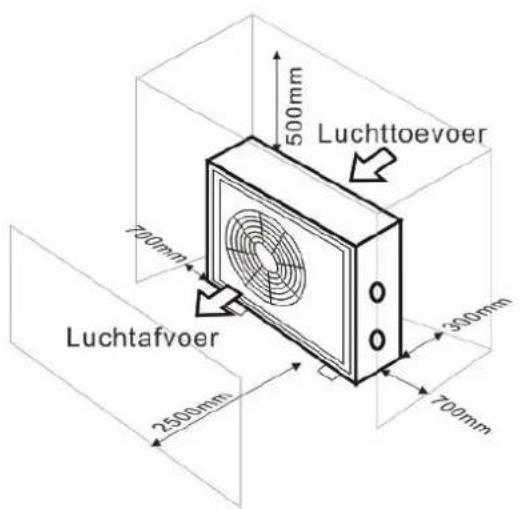

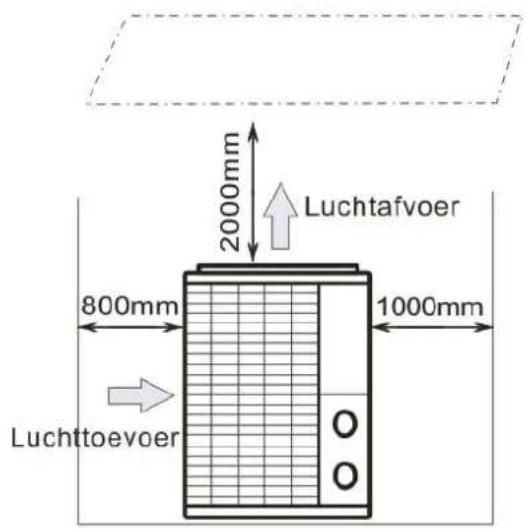

Ziede tekening hieronder voor minimum afstanden.

3.3 Afstand van uw zwembad

De warmtepomp worden normal geinstalleerd binnen een bereik van 7.5 meter van het zwembad. Hoe groter de afstand van het zwembad, hoe groter het warmteverlies in de buizen. Als de buizen meestal ondergronds zijn, is het warmteverlies laag op afstanden tot 30m (15 m van en waar de pomp; 30 m in totaal) tenzij de grond na het is c het grondwaterpeil hoog is. Een ruwe schatting van het warmteverlies per 30 m 0.6 kWh (2,000 BTU) voor elke 5% verschilussen de watertemperatuur in het zwembad en de temperatuur van de grond die de muis omringd. Dit verhoegt de werkelijk met 3% tot 5% .

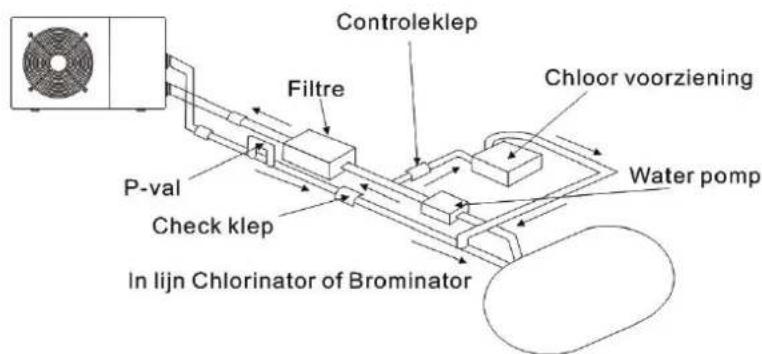

3.4 Controle klep installment

Opmerking: als een automatisch dosering apparaat voor chloor en zour (pH) gebruikt worden, is het belangrijk om de warmtepomp te beschermen gegen excessief hoge chemische concentraties die de warmtewisselaar+kennenlaten corroderen. Om deze reden,要去en apparaten van deze soort algtd bevestigd worden aan de buizen na dewarmtepomp, en het wordt aanbevolen om een controleklep te installereren om terugvloeien van het water te voorkomen in het geval van afwezigheid van water circulatie.

Schade aan de warmtepomp veroorzaakt door nalatigheid van deze instructie is Niet gedekt door de garantie.

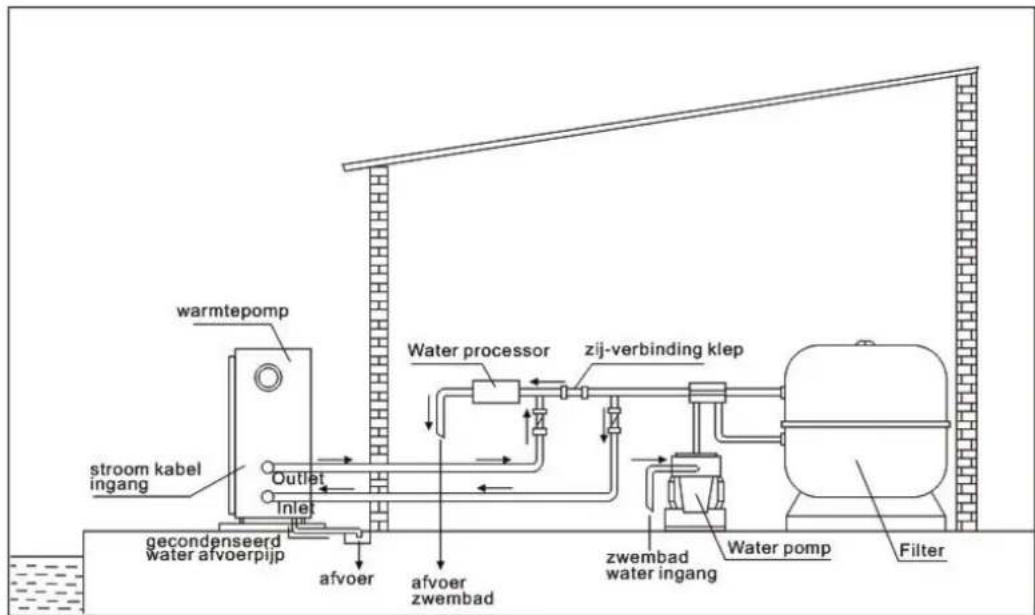

3.5 Typische opstelling

Opmerking: Deze opstelling is alleen een illustratief voorbeeld.

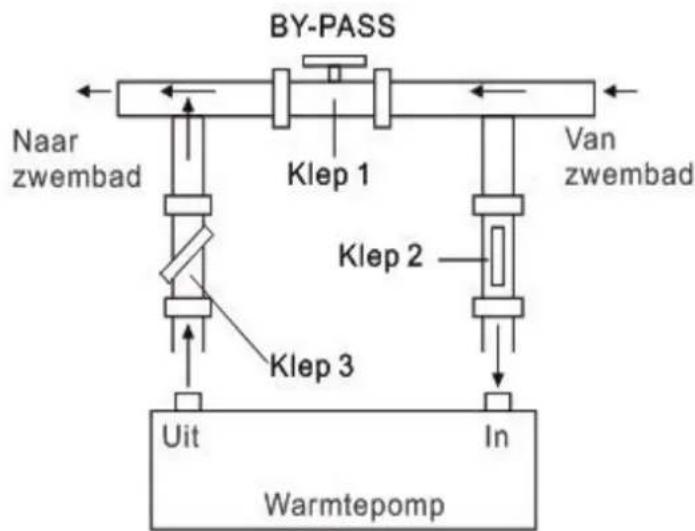

3.6 Instellen van bypass

Optimale werking van de warmtepomp gebeurt wanner de koel gasdrar is.

Gebruik de volgende procedure om de bypass bij te stellen:

• Open de drie kleppen voledig
• Sluit klep 1 langzaam tot de waterd is verhoogd met ongeveer 100 to 200
• Sluit klep 3 ongeveer halverwege om de gasdruk bij te stellen in het koelsy
• Als het scherm "AAN" aangeeft of fo code EE3, sluit stap voor stap klep de water toevoer te verhogen en stop wanneer de code verdwijnt.

Deze druk kan afgelezen worden van de drukmeter naast het contropaneel van de warmtepomp. Onder.Deze condities is de water doorstroming door het apparaat dan ook optimaal.

Opmerking: Werking zonder een bypass of met een onjuiste bypass instelling kan resulteren in sub-optimale warmtepomp werking en möglichk de warmtepomp beschaden, wat de garantie ont geldig maakt.

Opmerking: Alhoewel de warmtepomp elektrisch geisoleerd is van de rest van het zwembadsystem, voorkomt dat alleen de doorvoer van elektrische stroom maar of van het water in het zwembad. Aarding is nog steeds nodig voor bescherming gegen kortsluiting in het apparatus. Zorg.altijd voor een goede aarding verbinding.

Voor het aansluiten van het apparaat, verifieer dat het stroomvoltage overeenkomt met het werk voltage van de warmtepomp.

Het worden aanbevolen om de warmtepomp te verbinden met een circuit met een eigenerzekering of circuit onderbreker (langzaam type; graad D) en om goede bedrading te gebruiken.

Verbindt de elektrische draden met het terminalblok gemarkeerd ' POWER SUPPLY'.

Een tweede terminalblok gemarkeerd 'WATER PUMP' is gelokaliseerd naast de eerste. De filterpomp (max. 5 A / 240 V) kan hier met het tweede terminalblok verbonden worden. Dit zorgt ervoor dat de filterpomp verwerking gecontroleerd worden door de warmtepomp.

Opmerking: In het geval van 3-fase modellen, kan verwisseling van twee fases veroorzaken dat de elektrische motoren in de tegengestelde richting draaien, wat tot schade kan leiden. Om deze reden, heeft het apparaat een ingebouwde bescherming die het circuit verbreekt als de verbinding nicht correct is. Als de rode LED boven dit veiligheidsapparaat oplicht,要去 u de verbindingen van twee van de fasedraden verwisselen.

3.8 Initiielle werking

Opmerking: Om het water in het zwembad (of hete kuip) te verwarmen, moet de filterpomp draaien om ervoor voor te zorgen dat het water circuleert door de warmtepomp. De warmtepomp zar Niet opstarten als het water nicht circuleert.

Nadat alle verbindingen gemaakt zich en gecontroleerd, voer dan de volgende procedureuit:

1. Zet de filterpomp aan. Controller op lekkage en verifieer dat het water stroomt van enaar het zwembad.
2. Sluit de stroom aan de waterpomp aan en druk op de aan/uit knop op het elektronische contropaneel. Het apparatus zou opstarten nadat deijdvertraging voor bij is (zie onder).
3. Na een paur minuten, controller of de lucht die uit het apparaat komt koeler is.
4. Wanner de filterpomp uitgezet worden, moet het apparaat ook automatisch afslaan, wonneer Niet, stel dan de doorvoer schakelaar bij.

Afhankelijk van de initiele temperatuur van het water in het zwembad en de luchttemperatuur, kan het verzcheidene dagen duren om het water te verwarmen tot de gewenste temperatuur. Een goede zwembad afdekking kan de benodigde lengte vanijd dramatisch inkorten.

Water doorvoer schakelaar:

Het is uitgerust met een doorvoer schakelaar om het HP apparaat ervoor te beschemen dat het draait met een voldoende water doorvoer snugheid. Het za aangaan wonneer de zwembadpomp loopt en LAST het stoppen wonneer de pomp stopt. Als het oppervlak van het zwembad water hoger is dan 1 meter boven of beneden de automatische instelknop van de waterpomp, heeft u uw dealer nodig om de initiete opstart bij te stellen.

Tijdvertraging - De warmtepomp heeft een ingebouwde 3-minuten opstart vertraging om het circuit te beschermen en excessief contact verval te voorkomen. Het apparaat zal automatisch herstarten nadat dezeijdvertraging afloodt. Zelfs een korte stroomonderbreking zal dezeijdvertraging starten en voorkomen dat het apparaat onmiddelijk herstart. Meerdere stroomonderbrekingenijdens deze vertragingperiode hebben geen effect op de 3-minuten periode van de vertraging.

3.9 Condensatie

De lustt aangetrokken door de warmtepomp worden sterk gekoeld door de werkig van de warmtepomp om het water van het zwembad te verwarmen, wat condensatie kan veroorzaken op de bladen van de verdamper. De hoeveelheid condensatie kan zoveel zich als verschidene liters per eer bij hoge relatieve vochtigheid. Dit is soms foufiel beschouwd als een water lekkage.

3.10 Gebruiksmodi voor optimaal gebruik

• POWER: Deze modus worden gezruikt om bij aanvang van het seizoen het zwembadwater op temperatuur te brengen.

-SMART: De warmtepomp heeft zich primarye taak volbracht, in denen modus is de warmtepomp in staat om het zwembad water op een energia efficiente manier op peil te houden. Door automatische aanpassing van draai sleid van compressor en ventilator levert de warmtepomp een beter rendement.

-SILENT: In de zomermaanden, wanner de verwarming capacitit minimaal nodig is, gaat de warmtepomp indezemodus nog better renderen. Extra voordeel, wanner de warmtepomp要去 bij verwarmen doet deze dit met minimale geluid belasting.

4. Accessoires

4.1 Accessoire lijst

Anti-vibratie basis, 4 stuks	Aftap buis, 2 stuks	Watervaste kist, 1 stuk
10M Signaal draad, 1 stuk	Water drainagebuizen, 2 pcs

4.2 Accessores installment

	Anti-vibratie rubbers 1. Neem de 4 anti-vibratie rubbers eruit 2. Plaatst ze een voor een onder de bodem de machine zoals op het plaatje.
	Aftap buis 1. Installeerde aftap buis onder het bodempaneel 2. Verbindt het met een water buis om het water af te tappen. Opmerking: Til de warmtepomp op om de b te installeren. Til de warmtepomp nooit te v op, het kan de compressor beschaden.

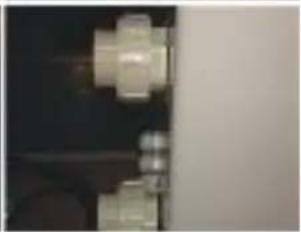

Water invoer & uitvoer verbinding

1. Gebruik de buis tape om de water invoeruitvoer verbinding op de warmtepomp teverbinden
2. Installer de tweete verbindingen Zoals op I plateauje getoond
3. Schroef ze op de water & UITvoer verbinc

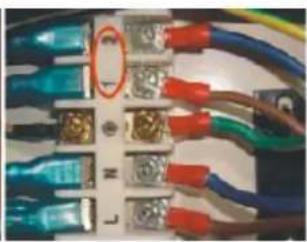

Kabel bedrading

1. Verbind de stroomverbinding draad door het witte gat zoals hetplaatje LASTZien.
2. Bevestig de andere zichde op verbindingende elektrische doos.

WaterpompBedrading

1. Verbind de waterpomp draad door het w gemarkeerde gat
2. Bevestig de andere zijde op de verbinding in de elektrische doos.

(1) Bovenstaande elektrisch bedrading schema is alleen ter referentie, onderwerp alstublieft de machine volgens het bedrangingschema.
(2) De zwembad warmtepomp moet ook verbonden worden met een aardig draad, alhoewel de warmtewisselaar van het apparaat elektrisch geisoleerd is van de rest van het apparaat. Het aarden van het apparaat is nog steeds nodig om u te beschermen gegen kortsluitingen in het apparaat. Verbinding is ook nodig.

Afsluiting: Een afsluiting betekent (circuit onderbreken, gezekerde of Niet-gezekerde schakelaar) moet geplaatst worden binnen het zich en of direct bereikbaar vanaf het apparaat. Dit is normala gebruik op commerciele en residentiele warmtepompen. Het voorkomt het op afstand aan zetten van het apparaat en staat het afsluten van de stroom van het apparaat toe terwijl het apparaat worden nagekeken.

5.4 Installatie van de schermbediening

foto(1) foto(2) foto(3) foto(4) foto(5)

• De zijde met stekker verbindt met het bedieningspaneel (photo1)
• De andere zijde van de melddraad. (photo2)
• Open de bedrading paneel en zet de kant zonder stekker door de elektrische kast. (photo3,4)
• Plaats de bedrading in de positie dat is aangewezen (rechtsboven) op de printplaat. (photo5)

6. Scherm bediening system

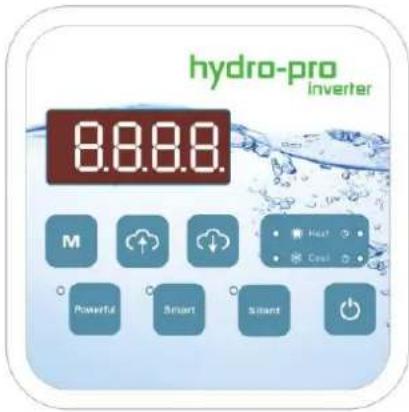

6.1 De knuppen van de LED draad bediening

6.2 De toetsen en hun activiteiten

6.2.1 knop

Druk op om de warmtepomp start, toont het LED-display van de gewenste temperatuur van het water gedurende 5 seconden, toont verrolgens de inlaat temperatuur van het water en van de werkking mode. Druk op om de warmtepomp te stoppen en te latent zien "OFF"

Opmerking: Tijdens de parameter contrôle en instelling, druk op de snel-exit en sla de huidige instelling.

Druk nogmaals op om in / uitschakelen van de machine.

6.2.2 knop

Het zal onder functie alleen met andere toets.

6.2.3 en -toets

Klok / unclock het display:

temperatuur water instelling:

Druk op of om de temperatuur van het waterrechtstreeks in te stellen.

Parameter contro:

Druk op eerst, druk verwolgens op om de parameter gebruiker controleren van d0 volgens d11

Code	Staat	strekking	Opmerking
d0	IPM vormtemperatuur	0-120°C	Real testen waarde
d1	Inlet water temp.	-9°C~99°C	Real testen waarde
d2	Uitlaat water temp.	-9°C~99°C	Real testen waarde
d3	Ambient temp.	-30°C~70°C	Real testen waarde
d4	Terug gas temp.	-30°C~70°C	Real testen waarde
d5	Piping temp.	-30°C~70°C	Real testen waarde
d6	uitlaatgastemperatuur	0°C~C5°C (125°C)	Real testen waarde
d7	Stap van EEV	0~99	N*5
d8	Compressor looptfrequentie	0~99Hz	Real testen waarde
d9	compressor huidige	0~30A	Real testen waarde
d10	Huidige ventilatorsnelheid	0-1200 (rpm)	Real testen waarde
d11	Error code voor de LASTstekeer	Alle foutdcode

M Druk op eerst, druk verwolgens op om te controlleren / aanpassen van de parameter gebruiker van P1 tot P7

Code	Naam	strekki ng	Standa ard	Opmerking
P1	Werkmodus	0-1	1	1 Verwarming mode, 0 koelbedrijf
P2	Timer on / off	0-1	0	1 Timer aan / UIT onder functie, 0 Timer on / off is van de f(De instelling van de P4 en P5 zal nicht werken)
P3	Waterpomp	0-1	0	1 Altijd lopen, 0 Afhankelijk van het verloop van de compress
P4	Huidige tijd	HH:MM	0:00	0-23:0-59
P5	Wekker aan	HH:MM	0:00	0-23:0-59
P6	timer UIT	HH:MM	0:00	0-23:0-59
P7	Inlet water temp. correctie	-9~9	0	Standaardinstelling: 0

6.2.4 System reset-functie

Druk op en in 10s, za het system resetten en wee ter geven "0000" op de controller.

6.2.5

Symbool verhitten zal het Licht wanner.Deze in werkig is.

Bij het ontdooien, za hetlicht knipperen.

6.2.6

Symbool van het koelen, za hetlicht op wonneer het in werkig is.

6.2.7

Symbool van de automatische stop, zal hetlicht op wanner het in werkig is.

6.2.8

Symbool van de automatische start, zal hetlicht op wanner het in werkig is.

6.2.9

Op deutsche knop drukt, za de lichtflits, za de warmtepomp werken in 'Full output' alleen.

6.2.10

Terwijl u de Smart kiest, zal de warmtepomp net opereren in 'Medium output' en 'Full output' Toen in 'Medium output', zal hetlicht van de Smart knipperen.

Toen in 'Full output', de lamp van de Smart is verlichting, zal de lamp van de krachtige flitser zijn.

6.2.11

Terwijl u de Silent kiest, za de warmtepomp net opereren in 'Medium output' en 'Small output' Toen in 'Small output', za het Licht van Silent knipperen.

Toen in 'Medium output', de lamp van de Silent is verlichting, za de lamp van de Smart flash.

7. Problemen

7.1 Fout code scherm op LED draad bediening

Storing	Fout code	Reden	Oplossing
Inlaat watertemperatuur sensor foutr	PP01	De sensor is open of kortsluiting	Controller of verander de sensor
Uitlaat watertemperatuur sensor foutr	PP02	De sensor is open of kortsluiting	Controller of verander de sensor
Verwarming condensator sensor foutr	PP03	De sensor is open of kortsluiting	Controller of verander de sensor
Gas terugkeer sensor foutr	PP04	Sluit enkele draad ten onrechte op dit punt	Bevestigen dat er niets op dit punt, restart
Omgeving temperatuur sensor foutr	PP05	De sensor is open of kortsluiting	Controller of verander de sensor
Temperatuurverschil:tussen water in en uit is te hoog	PP06	Waterstroom nicht genoeg, water drukverschil is te laag	Controller de waterstroom hoeveelheid of water vastgelopen is of nicht
Eerste graad antivries bescherming in de winter	PP07	Omgevingtemperatuur van water inlaat is te laag	Waterpomp worden automaticisch aangezet vooreste graad antivries
Bescherming van te lage omgevingstemperatuur	PP08	De omgevingtemperatuur of de temperatuur van aangekomen water+zijn te laag
Koeling condensortemperatuur te hoog bescherming	PP10	Koeling condensor temperatuur te hoog	Stop de warmtepomp en wacht de koeling condensor temperatuur drop down
Hoge druk bescherming	EE1	1. Koelmiddel is te veel2. Lichtstroom is nicht genoeg	1. Loos overtollig koelmiddel van HP gas systeem2. Reinig de luchtwarmtewisselaar
Laren druk bescherming	EE2	1. Koelmiddel is nicht genoeg2. Waterstroom is nicht genoeg3. Filter geblokkeerd of capillair geblokkeerd	1. Controller of er enige gaslekkage is, hervul het koelmiddel2. Reinig de luchtwarmtewisselaar3. Vervang het filter of capillair
Stroom doorvoer schakelaargesloten	EE03	Lage waterstroom, verkeerde stroomrichting, of stroom doorvoer schakelaar foult.	Controller of er genoeg waterstroom is en doorstroming in de juiste richting, of anders is de stroom doorvoer schakelaar stuk.
En modeCHAUFFAGE, défaut s surchauffe	EE04	Débit d'eau ne suffit pas, manque d'eau	De watercircuit controlleden schoonmaken, de flowswitch controlleden

Storing	Fout code	Reden	Oplossing
Bescherming temperatuur van uitlaat	EE05	De ontdooling is ontoreikend, gebrek van koelgas, Onvoldoende waterdebiet	Manueel ontdooien, Koelgas controlleren, waterdebiet controlleren
Communicatie foult	EE06	Draadverbinding is nicht goed	Controleer de draadverbinding
Convertor foult	EE07	De convertor is gebrekkig	De pomp heropstarten of de convertor veranderen
Defect:tussen de bedieningspaneel en de	EE08	Het aansluiten is nicht correct.	Het aansluiten controlleren, kabel of bedieningspaneelveranderen,
converter kaart			convertisor veanderen
Defect:tussen debedieningspaneel en deconverter kaart	EE09	Het aansluiten is nicht correct.	Het aansluiten controlleden, de pompheropstarten of de gebrekkige kaartveranderen
Defect:tussen de mainkaart en cexterne kaart	EE10	Het aansluiten is nicht correct.	Het aansluiten controlleden, de pompheropstarten of de gebrekkige kaartveranderen
Defect main kaart	EE11	De gegevens zichniet juist of ckaart is gebrekkig	De pomp heropstarten of de gebrekkig kaartveranderen
De stroomvoorziening (V) is te sterk of te gering	EE12	De stroomvoorziening is nicht correct.	De stroomvoorziening controleren
T2 water temp. Een te lage bescherming op grond van koelbedrijf	PP11		1. Water mislukking pomp2. Waterleidingen geblokkeerd3. Water stromingsschakelaar inbeslag genomen
IPM module temperatuursensing circuit uitgang mislukking	EE14	IPM module temperature sensor output is abnormaal	Controler de printplaat of verrang dnieuwe
IPM module te hoge temperatuur bescherming	EE15		Controler de printplaat of verrang dnieuwe
PFC beveiligingsmodule	EE16		Controler de printplaat of verrang dnieuwe
defecte ventilator DC	EE17		Controler de printplaat of verrang dnieuwe
PFC module tempreature sensing interne circuit mislukking	EE18		Controler de printplaat of verrang dnieuwe
Bescherming hoge temperatuur PFC module	EE19		Controler de printplaat of verrang dnieuwe
Input stroomstoring	EE20	De voedingsspanning fluctueert teveel	Controler de printplaat of verrang dnieuwe
Software controle mislukking	EE21	Compressor loopt uit de pas	Controler de printplaat of verrang dnieuwe
circuit mislukkingStroomdetectie	EE22	De versterkeruitgang spanningsignal abnormaal	Controler de printplaat of verrang dnieuwe
Compressor start mislukking	EE23		Controler de printplaat of verrang dnieuwe
omgevingstemperatuur lamp mislukking Rijden board	EE24
Compressor faseuitval	EE25	1. bedrading verkeerd2. connection van 1 fase offasen.	Monitoring van de controller

7.2 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen	Observering	Redenen	Oplossing
Warmtepompwerkt nicht	LED draad controller geenverschijning.	Geen stroomvoorziening	Check cable and circuitbreaker if it is connected
	LED draad controller toont deactueleijd.	Warmtepomp in stand-bystatus	Startup heat pump to run.
	LED draad controller toont deactuele watertemperatuur.	1. Watertemperatuur bereikte ingestelde waarde, HP onderconstante temperatuur status.2. Warmtepomp begint net te lopen.3. Onder ontdooien.	1. Controller watertemperatuur instelling.2. Start warmtepomp na eenaar minuten.3. LED draadcontroller要去vertonen "ontdooien".
Watertemperatuurkoelt wonneer HPloopt onderverwarming's mode	LED draad controller vertoontactuele watertemperatuur ener verschijnt geen fout code.	1. Verkeerde modusgeselecteerd.2. Cijfers tonenetekortkomingen.3. Controller defect.	1. Stel de goede modus in2. Vervang de defeche LEDdraad controller, encontrolleren dan de status nahet veranderen van dewerkende modus, controlleredewater inlaat enuitlaattemperatuur.3. Vervangen of repareer hetwarmtepomp apparaat
Korte looptijd	LED toont actuelsewatertemperatuur, erverschijnt geen fout code.	1. Ventilator draait NIET.2. Luchtventilator hij is Niet genoeg.3. Niet genoeg koelmiddel.	1. Controller dedabelverbindingenussen de motor en ventilator, wonneernodig,要去 het vervoengrownoden.2. Controllerecatie van hetwarmtepomp apparaat, en eliminee alle obstakels om een goede luchtventilatie mogelijk te makes.3. Vervang of repareer hetwarmtepomp apparaat.
Water vlekken	Water vlekken opwarmtepomp apparaat.	1. Betonneren.2. Water lekkeage.	1. Geen actie.2. Controller de titaniumwarmtewisselaar zorgvuldigof het defect is.
Te veel ijs op deverdamper	Te veel ijs op de verdamper.		1. Controller de locatie vanhemotamtepomp apparaat, en eliminee alle obstakelsom een goede lucht ventilatemogelijk te makes.2. Vervang of repareer hetwarmtepomp apparaat.

8. Open geklapt diagram en onderhoud

8. 1 Open geklapt diagram Model 7 kw

NO	Part Name	NO	Part Name
1	bovenklep	31	Terminal
2	Terug grill	32	bedrading clip
3	Verdamper	33	manometer
4	Pijler	34	bedrading deksel
5	bovenframe	35	naaldklep
6	isolatie panel	36	EEV
7	reactor	37	bies
8	motorsteun	38	retourleiding
9	Motor	39	Hoge drukschakelaar
10	ventilatorblad	40	Lagedrukschakelaar
11	Linker lijpaneel	41	Lagedrukschakelaar
12	bedrading box	42	Expansieventiel aan de distributeur
13	Voorpaneel	43	4-weg klep maar collectieve pipe
14	Voor grill	44	collectieve vergadering
15	waterdichte doos	45	distributeur assemblage
16	controleur	46	temperatuur behuizing
17	Outlet water temperatuursensor TH5	47	temperatuur sensorhuis
18	Wisselaar temp. sensor vaste film	48	Achterpaneel
19	bodemplaat	49	blauwe rubberen
20	Elektrische deksel	50	Watervoorziening schroefdeksel
21	Stromingsschakelaar	51	Coil temperatuursensor TH2
22	compressor	52	rode rubberen
23	titanium warmtewisselaar	53	Watervoorziening schroefdeksel
24	moederbord	54	4-weg klep maar wisselaar
25	Wisselaar temp. sensor vaste film	55	4-weg ventiel
26	Waterinlaat temperatuursensor TH6	56	uitlaat
27	elektrische doos	57	Afvoerlucht temperatuursensor TH3
28	drainage plug	58	Ambient temperatuursensor TH1
29	bedrading box	59	Omgevingstemperatuur temperatuur clip
30	Rechter lijpaneel

Model 26kw

NO	Part Name	NO	Part Name
1	bovenklep	36	Rechter ijpaneel
2	Terug grill	37	manometer
3	Verdamper	38	Outlet water temperatuursensor TH
4	Pijler	39	Stromingsschakelaar
5	bovenframe	40	bedrading deksel
6	isolatie panel	41	bedrading clip
7	reactor	42	3-terminal voor waterpomp
8	Panel onderstel	43	3-eindstandige voeding
9	motorsteun	44	Terminal board bracket
10	Motor	45	Vertrekhal bord
11	DC motor behuizing	46	retourleiding
12	ventilatorblad	47	Lagedrukschakelaar
13	Linker ijpaneel	48	Lagedrukschakelaar
14	Voorpaneel	49	Afvoerlucht temperatuursensor TH3
15	Voor grill	50	temperatuur sensorhuis
16	bedrading box	51	temperatuur behuizing
17	controleur	52	4-weg klep় collectieve pipe
18	waterdichte doos	53	Coil temperatuursensor TH2
19	bodemplaat	54	collectieve vergadering
20	compressor	55	distributeur assemblage
21	Opslagtank	56	Achterpaneel
22	driver board	57	blauwe rubberen
23	Elektrische deksel	58	Watervoorziening schroefdeksel
24	filter plaat	59	Reservoir expansieklep
25	Voering	60	Expansieventiel aan de distributeur
26	elektrische doos	61	4-weg klep় wisselaar
27	moederbord	62	rode rubberen
28	Filter় reservoir	63	Watervoorziening schroefdeksel
29	Waterinlaat temperatuursensor TH6	64	naaldklep
30	Wisselaar temp. sensor vaste film	65	4-weg ventiel
31	drainage plug	66	EEV
32	titanium warmtewisselaar	67	Hoge drukschakelaar
33	filter	68	uitlaat
34	Wisselaar te filteren	69	Ambient temperatuursensor TH1
35	Hand pompen support board	70	Omgevingstemperatuur temperatuur clip

9. Onderhoud

(1) U要去 het water voorziening systeme regelmatig controeren om te voorkomen dat lucht het systeme binnentreedt en lage water doorvoer voorkomen, waarhat het de prestaties en betrouwbaarheid van het HP apparatus kan verminderen.
(2) Reinig uw zwembaden en filter system regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter.
(3) U moet het water van de bodem van de waterpomp aftappen als het apparaat Niet worden gebruikt voor een langereperiode (specialtijdens het winterseizoen).
(4) In omgekeerde manier, moet u controlleren dat het apparaat volledig met water bevuld is voordat u het apparaat weer opnieuw opstart.
(5) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het better om het te beschermen met een speciale winter verwarming pomp.
(6) Wanner het apparaat werkkt, is er de geheleijd een Klein water verlies onder het apparaat.

10. Garantie en terugzending

10.1 Garantie

BEPERKTE WAARBORG

Wij danken u voor de aankoop van onsze warmtepomp.

Deze waarborg dekt fabricage- en materiaalfouten voor alle onderdelen gedurende tweeশ aanaf aankoopdatum.

Deze waarborg is beperkt tot de eerste aankoper in hetkleinhandelscircuit, is nicht overdraagbaar toepassing op producten die uit hun oorspronkelijke installmenteplaats verwijderd werden. De aanspra van de fabrikant reikt Niet verder dan de herstellung of verranging van defecte onderdelen en or Kosten voor gepresteerde uren om het defecte onderdeel te verwijderen en te herinstalleren of te of maar de fabriek, noch de kosten verbonden aan andere materialien die nodig+zijn om de hers voeren. Deze waarborg dekt geen defecten die te wijten zich aan de volgende oorzaken:

1. De installmentie, de bediening of het onderhoud van het product werd Niet uitgevoerd volger Richtlijnen van de "Installatie & Instructie Handleiding" geleverd bij dit product.
2. Gebreklig werk aan het product verricht door een installmentur.
3. Het nicht handhaven van het juiste chemische evenwicht in het zwembad [pHussen 7,0 en 7,8. Totale Alkalinitieit (TA) tussen 80 cn 150 ppm. Gehalte aan vrij chloor tussen 0,5 cn 1,2mg/l. Totale hoeveelheid opgeloste vaste stoffen (Total Dissolved Solids of TDS) minder dan 1200 ppm. Zoutgehalte maximum 8g/l].
4. Verkeerd gebruik, modificatie, onceval, brand, overstroming, blikkeminslag, knaagdieren, insecten, nalatigheid, verwaarlozing of force majeure (overmacht).
5. Aanslag, bevriezing of andere omstandigheden die een correcte doorstroming van het wat belemmeren.
6. Het product bedieren bij een debiet dat buiten de gepublicicerde minimum- en maximumspecificaties ligt.
7. Gebruik van onderdelen of accessoires die nicht voor dit product vervaardigd werden.
8. Chemische contaminatie van de verbruike lucht of verkeerd gebruik van ontsmettende chemicalien, zoals het toevoegen van ontsmettende chemicalien doorheen de aftschuimer of in de leidingen de warmtepomp en de reinigingssslang bevinden.
9. Oververhitting, verkeerde elektrische verbindingen, verkeerde stroomtoevoer, nevenschade te wijten aan defecte O-ringen, diatomeeenfilters of patronen of schade veroorzaakt door het in werkinge de pomp in aanwezigheid van onvoldoende water.

AANSPRAKELIJKHEIDSBEPERKING

Dit is de enige waarborg gegeven door de fabrikant. Niemand heeft hetrecht om andere waarbo.
onze naam.

DEZE WAARBORG VERVANGT ALLE ANDERE UITDRUKKELIJK GEGEVEN OF IMPLIGWAARBORGEN, MET INBEGRIP VAN MAAR ZICH NIET BEPERKEND TOT ELKE IMPLICIETEWAARBORG VAN GESCHIKTHEID VOOR EEN BEPAALD DOEL EN VERKOOPBAARHEID. WIJWIJZEN UITDRUKKELIJK ELKE AANSPRAKELIJKHEID VAN DE HAND VOOR INDIRECTE,TOEVALLIGE OF RESULTTERENDE SCHADE OF SCHADE MET EEN PUNITIEF KARAKHET RESULTTAAT IS VAN DE OVERTREDING VAN EEN UITDRUKKELIJK GEGEVEN OFIMPLICIETE WAARBORG.

Deze waarborg geeft u specifieke wettelijkrechten, die naargelang het land konnen variieren.

AANSPRAAK MAKEN OP UW WAARBORG

Om een snelle behandeling van uw aanspraak op waarborg te bekomen, contactcert u uw verdello hem de volgende informatie: aankoopbewijs, modelnummer, serialnummer en installmentdatum. De inszal de fabrick contacteren voor het verkrijgen van aanwijzingen met betrekking tot de procedure aanspraak kan gemaakt worden op de waarborg en om te weten te komen waar zich het血液循环 center bevindt.

Alle geretourneerde onderdelen要去en een RMA-nummer dragen zodat kan onderzocht worden of de waarborg crop van tocpassing is.

10.2 RMA-aanvraagformulier

Bedrijf:					Datum:
Adres:
Stad:			Postcode:		Land:
Contact:					Tel:
	E-mail:				Fax:

Contact:

Datum:

Voorbehonden voor intern gezruik
RMA #:
Toegekend door:		Datum:

Retour voor: Kopie van klantenfactuur

toegevoegd?

RMA-aanvraag vergezeld van andere documenten?□

Beschrijving van de documenten:

Model nr.:		Factuur nr.:
Serienummer:		Factuurdatum:
Probleem:

Beleid voor herstelling onder waarborg:

1. Verzendingskosten voor retourzendingen dienen vooraf vereffend te zich. Alle verzendingskosten verbonden aan een retourzending zich volledig te uwen LASTe.
2. Producten kuren enkel naar ons terug gezonden worden mits voorafgaande toestemming van het bedrijf. Retourzendingen waaroor het bedrijf geen toestemming heegt geveen zullen aan u terug gezonden worden; de kosten voor deze verzending zijn volledig te uwen laste.
3. Wij zullen de producten verrangen of herstellen en ze u allemaal Gratis bezorgen via de door u gekozen verzendingsdienst.
4. Indien u expresverzending verkiest (via een door u gekozen verzendingsdienst) zullen de verzendingskosten te uwen LASTe zich.

Retourprocedure:

1. Gelieve alvorens bij ons een RMA-nummer aan te vragen te controlleren of u de installmentie- en gebruiksrichtlijnen uit de handleiding goed hebt nageleefd.

2. Bel once RMA-afdeling op en vraag een RMA-aanvraagformulier aan.

3. Zorg ervoor dat ALLE velden op het RMA-aanvraagformulier volledig�ijn ingevuld.

4. Voor retourzendingen binnen de waarborgperiode dient u een kopie toe te voegen van het exemplaar bestemd voor de klant van uw originele verkoopsfactuur.
5. Zend het RMA-aanvraagformulier, de verkoopsfactuur en eventuele andere documenten (photo's enz.) maar ons of bezorg het via e-mail. Een RMA-nummer zal u binnen 24 uur na ontvangst van de benodigde documenten worden toegekend. Bij ontstentenis van de informatatie vermeld bij punten (3) en (4), kan men weigeren om u een RMA-nummer toe te kennen.
6. Het RMA-nummer dient goed leesbaar op het verzendingssetiket van het pakket en de op verzendingsformulieren aangeduid te worden.
7. Alle producten die ons zonder etiket of met een verkeerd, onvolledig of onleesbaar etiket bereiken zullen geweigerd worden; terugzendingskosten zullen te uwen lastinge zich.
8. Alle pakketten die bij levering aan ons met het blote oog waarneembare beschadigingen vertonen zullen zondermeer geweigerd worden.
9. Gelieve vooraf te controleren of de producten die u maar ons gaat verzenden bezelfde producten zich als deze waarvoor een RMA-nummer ward verstrekt. Indien de ontvangen producten Niet overeenkomen met de producten die ingeschreven werden onder het toegekende RMA-nummer, zullen wij deze allemaal te uwen LASTe terugzenden.
10. Geen enkele retourzending zonder RMA-nummer za aanvaard worden. Hierop worden absolut geen uitzonderingen togetstaan.
11. Een RMA-nummer blijft slechts 21 kalenderdagen na+zijn toekenning geldig. We behouden ons hetrecht voor om geretourneerde producten te weigeren die meer dan 21階段 na de toekenningsdatum van het RMA-nummer werden ontvangen. Producten die nicht (meer) door de waarborg gedekt worden:

De klant draagt de verzendings- en herstellingskosten. De geraamde herstellingskosten zullen worden meegedeeld na diagnosestelling voor de geretourneerde producten.

De kosten voor een diagnose bedragen 50,00 € ofmeer.

Doornhoek 4205 - 5465 TG Veghel - Nederland

P.O. Box 430 - 5460 AK Veghel - Nederland

www.megagrouptrade.com

INSTRUKCJA OBSLUGI SERWISU

SPIS TRESCI
