AC 122 WEIT - Climatisation ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	12000 BTU
Classe énergétique	A
Niveau sonore	65 dB
Dimensions (L x P x H)	45 x 38 x 75 cm
Poids	30 kg
Fonctionnalités supplémentaires	Déshumidification, ventilation
Utilisation	Idéal pour les pièces jusqu'à 35 m²
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - AC 122 WEIT ALPATEC

Pourquoi mon ALPATEC AC 122 WEIT ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

L'air conditionné ne refroidit pas suffisamment, que faire ?

Vérifiez que les filtres sont propres et non obstrués. Assurez-vous que les fenêtres et les portes sont fermées pour éviter les fuites d'air.

Quel est le niveau sonore de l'ALPATEC AC 122 WEIT ?

Le niveau sonore de l'appareil est d'environ 55 dB en mode de fonctionnement normal.

Comment régler la température sur l'ALPATEC AC 122 WEIT ?

Utilisez la télécommande fournie pour ajuster la température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Que faire si l'appareil émet un bruit inhabituel ?

Vérifiez si l'appareil est installé correctement et qu'il n'y a pas d'objets bloquant les ventilateurs. Si le bruit persiste, contactez le service après-vente.

L'air conditionné dégage une odeur désagréable, que faire ?

Cela peut être dû à des filtres sales ou à de la moisissure. Nettoyez ou remplacez les filtres et assurez-vous que l'appareil est bien ventilé.

Puis-je utiliser l'ALPATEC AC 122 WEIT en mode chauffage ?

Non, cet appareil est uniquement conçu pour le refroidissement. Pour le chauffage, un autre modèle est nécessaire.

Comment entretenir mon ALPATEC AC 122 WEIT ?

Nettoyez régulièrement les filtres et vérifiez le niveau du réfrigérant. Assurez-vous également que les grilles d'aération ne sont pas obstruées.

Quelle est la puissance de l'ALPATEC AC 122 WEIT ?

L'appareil a une puissance de refroidissement d'environ 12000 BTU.

L'ALPATEC AC 122 WEIT consomme-t-il beaucoup d'énergie ?

Cet appareil est conçu pour être économe en énergie, avec un indice énergétique de classe A.

Où puis-je trouver le manuel d'utilisation de l'ALPATEC AC 122 WEIT ?

Le manuel d'utilisation est disponible sur le site officiel d'ALPATEC dans la section support ou dans l'emballage de l'appareil.

MODE D'EMPLOI AC 122 WEIT ALPATEC

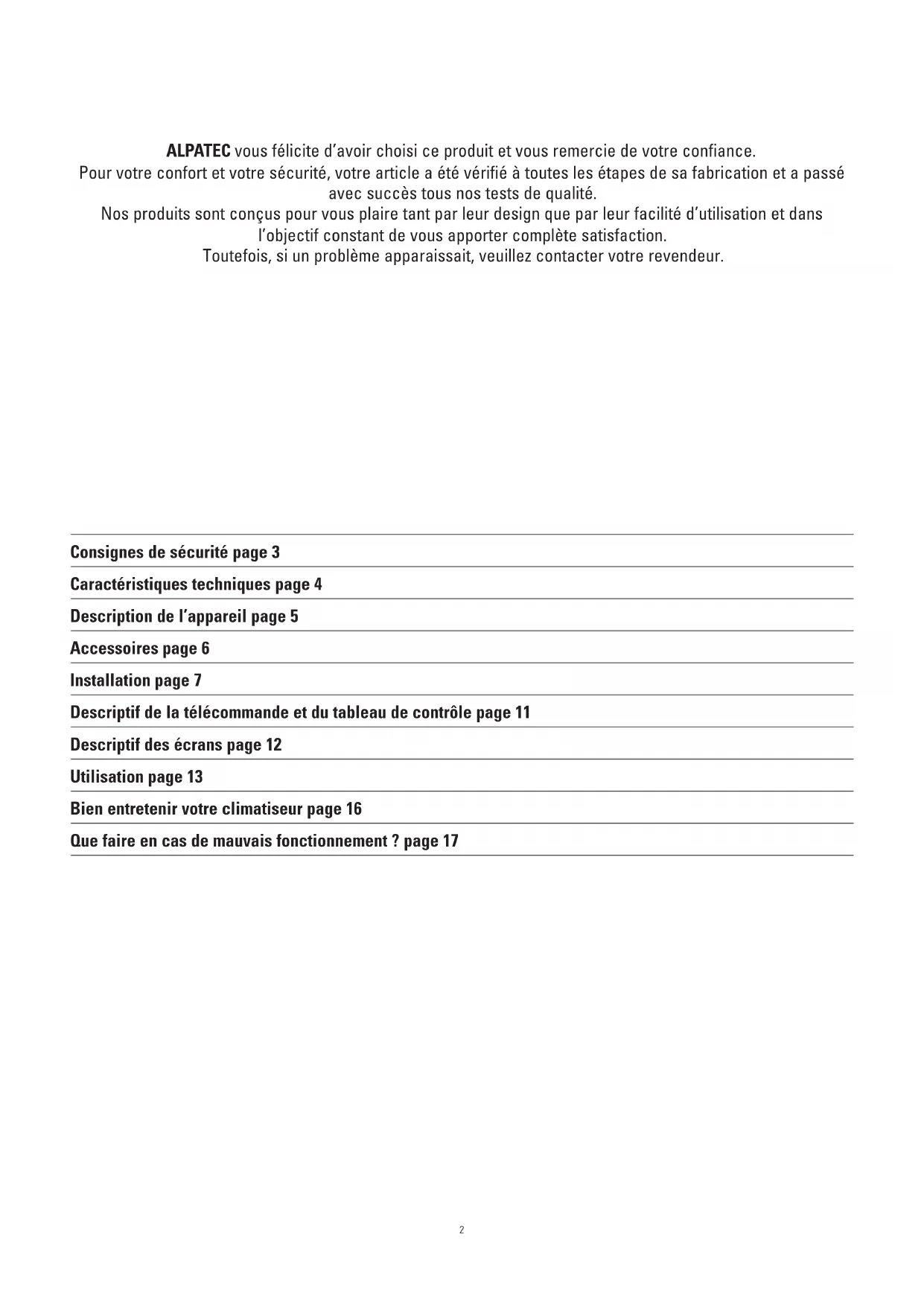

ALPATEC vous félicite d'avoir besoin ce produit et vous remercie de votre confiance.

Pour toute confi et vretse scurite,voire article a ete verifie a toutes les etapes de sa fabrication et a passé avec succes tous nos tests de qualite.

Nos produits sont concus pour vous plaire tant par leur design que par leur facile d'utilisation et dans

I'objectif constant de vous apporter complete satisfaction.

Toutefois, si un problème apparaissait, veuilles contacter votre revendeur.

Consignes de sécurité page 3

\section*{Caracteristiques techniques page 4}

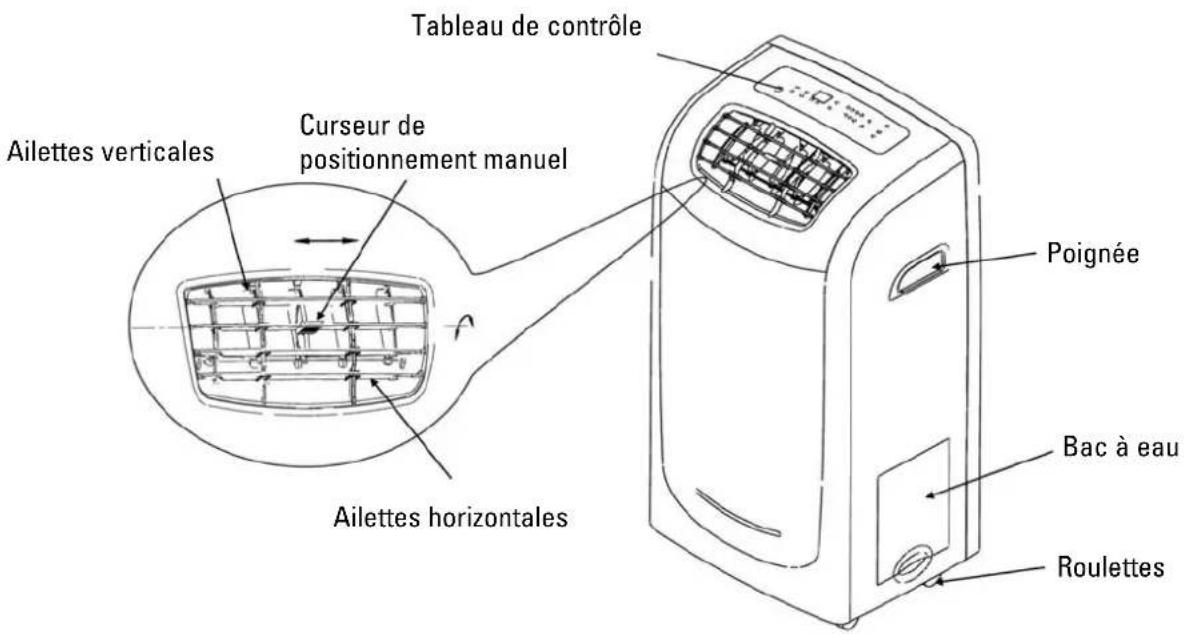

Description de l'appareil page 5

Accessoires page 6

Installation page 7

Descriptif de la télécommande et du tableau de contrôle page 11

Descriptif des écrans page 12

Utilisation page 13

Bien entretenir votre climatiseur page 16

Que faire en cas de mauvais fonctionnement? page 17

CONSIGNES DE SECURITE

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, DES PRECAUTIONS DE BASE SONT À PRENDRE.

LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL

• Veiller à installer cet apparéil en respectant les régles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toutjours connecter l' apparéil à la terre.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours metre le climatiseur en position verticale, afin de maintainir le compresseur dans de bonnes conditions.
• Ne pas laisser cet apparéil dans une pierce avec des enfants ou des personnes irresponsables sans surveillance.
• Ne pas utiliser cet apparéil à l'extérieur, dans un environnement humide, pres d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet apparéil ou le cordon d'alimentation.
• Cet apparéil est livré avec un cable d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas utiliser cet apparéil si le cable électrique est endommagé ou si une panne a été détectée.
• Cet apparéil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtré.
• Eviter toute proximite avec des apparciels tels que postes de télévision, radios,etc... afin d'eviter des interférences magnétiques.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Ne pas utiliser l'appareil s'il n'est pas entierment assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un réel danger et il est nécessaire de contacter un réparateur/agréé.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL.

CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

	Unités
Puisance frigorifique maxi W 3500
Puisance absorbée W 1340
EER / classe 2,61 / A
Débit d'air maxi m	3/h 500
Niveau sonore min - max dB (A) 50 - 54
Capacité de déshumidification I / jour 40
Vitesses de ventilation Nb 3
Capacité du bac à eau I 3,5
Longueur maxi de la gaine cm 150
Diamètre de la gaine	cm	13,1
Dimensions (H x P x l)	cm	84 x 37,2 x 46
Poids	kg	42
Quantité de réfrigérant R 410 A	g	730

	DESIGNATION	QUANTITÉ
	Tuyau d'évacuation de l'air chaud	1
	Adaptateur A (pour montage permanent)	1
	Adaptateur B (pour montage provisoire)	1
	Vis et chevilles pour adaptateur A	4
	Range cordon	1
	Tuyau pour drainage permanent	1
	Tuyau pour drainage par bac à eau	1
	Kit pour fenêtre coulissante	1

Positionner l'appareil pres d'une prise electrique et de maniere à pouvoir installer la gaine d'évacuation de l'air chaud soit de maniere permanente soit de maniere provisoire.

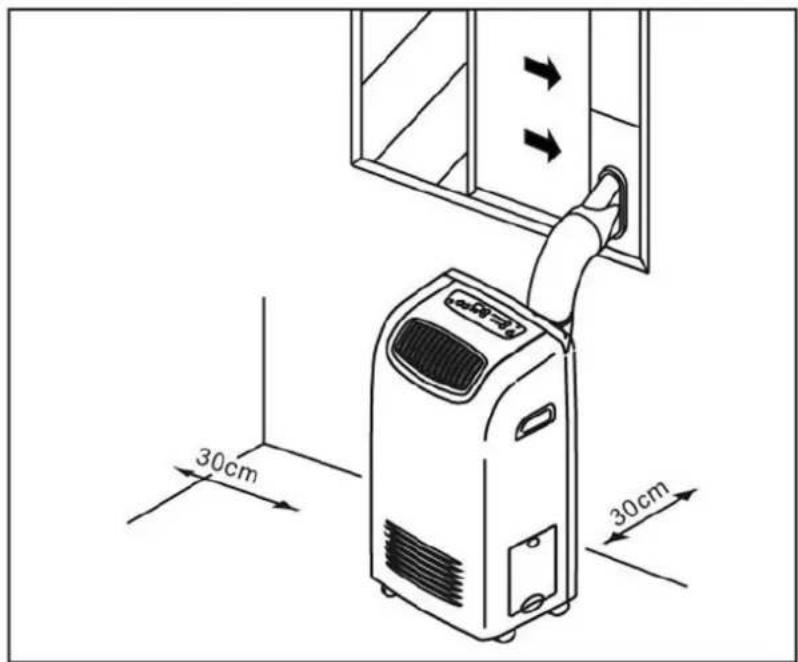

Placer l'appareil sur une surface plane en menageant un espace libre de 30 cm tout autour de l'appareil.

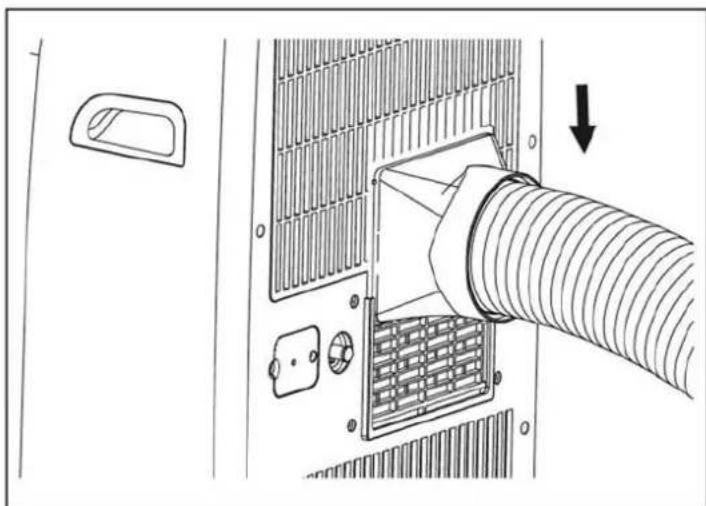

GAINE D'EVACUATION DE L'AIR CHAUD.

Fixer une extrémité de la gaine d'évacuation sur la sortie d'air de l'appareil.

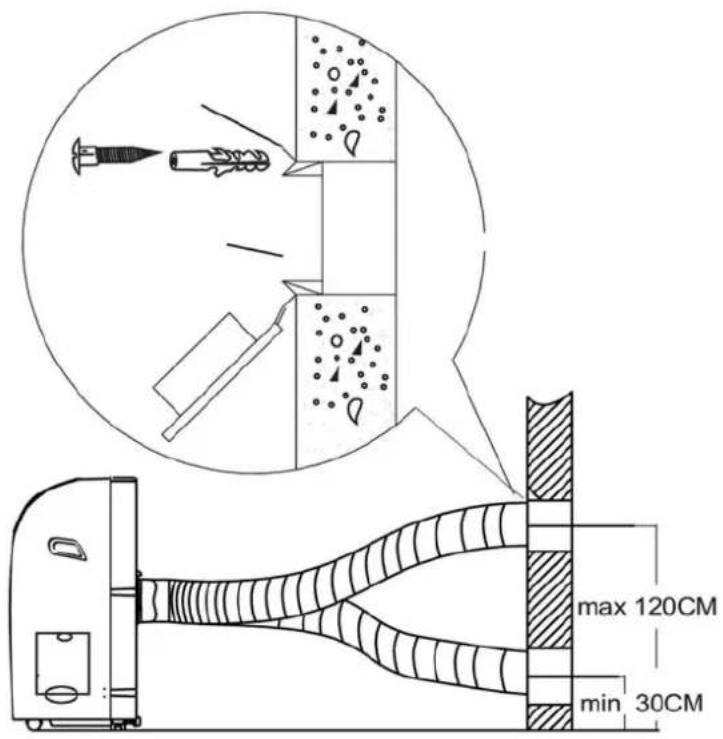

Installation permanente :

Réaliser un trou de 12,5 cm de diamètre et fixer l'adaptateur A à l'aide de la visserie fournie. Fixer la deuxième extrémité de la gaine dans l'adaptateur A.

Attention, l'axe de l'adaptateur doit etre a 30 cm minimum du sol et 120 cm maximum.

Lorsque you n'utilisez pas votre apparéil vous pouvez reférer le trou avec le couvercle de l'adaptateur.

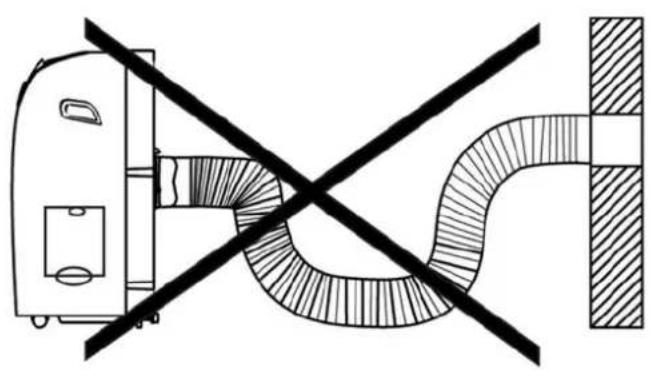

Attention : la gaine d'évacuation doit être gardée la plus courte possible et ne doit pas être pliee.

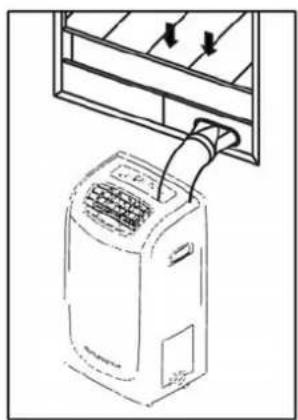

Installation provisoire :

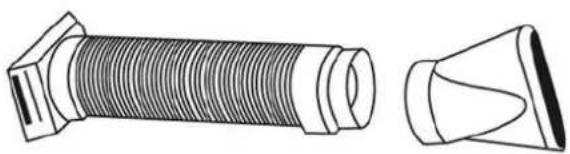

Monter l'adaptateur B sur la deuxieme extrémité de la gaine.

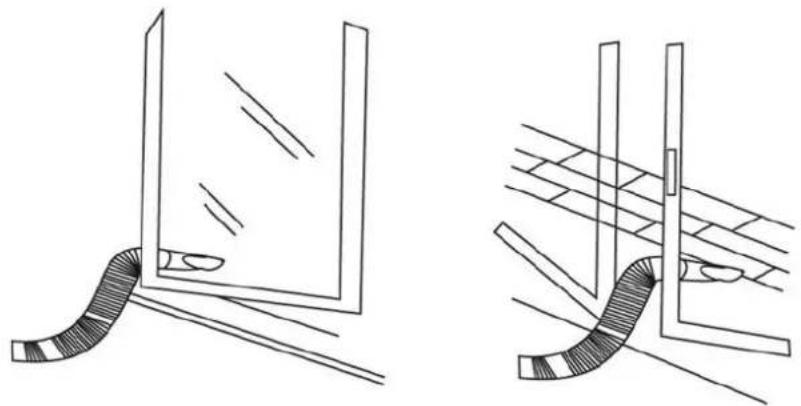

Si vous avez une fenêtre coulissante, installez le kit fourni et enclenchez l'adaptateur B dans l'espace prévu à cet effet :

Si voit fenetre n'est pas coulissante mais battante, passez l'extrimete B a travers la fenetre entreouverte.

DRAINAGE.

Votre appareil est equipé de la technologie d'évacuation automatique des condensats par la gaine d'air chaud. Toutefois, lorsque le taux d'humidité est élevé, cette évacuation ne sera pas suffisante.

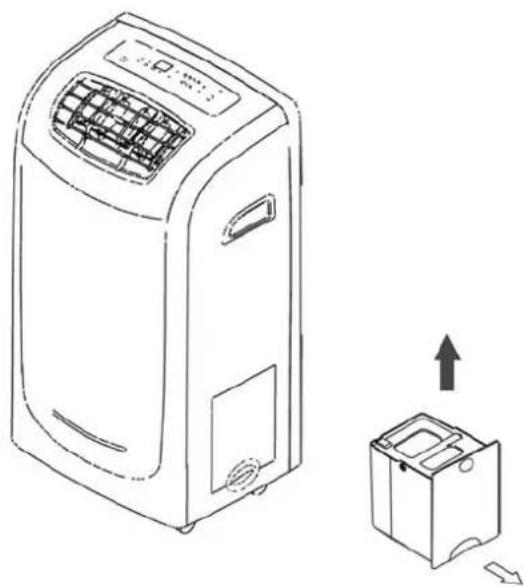

C'est pourquoit vous appareil dispose eglement d'un bac a eau. Lorsque ce bac sera plein, l'appareil s'arretera et I'indication P1 apparaitra sur I'ecran du tableau de contrôle.

Retirez alors le bac à eau et videz-le avant de le remettre en place.

Attention: manipuler le bac à eau avec précaution pour éviter de repandre de l'eau en dehors.

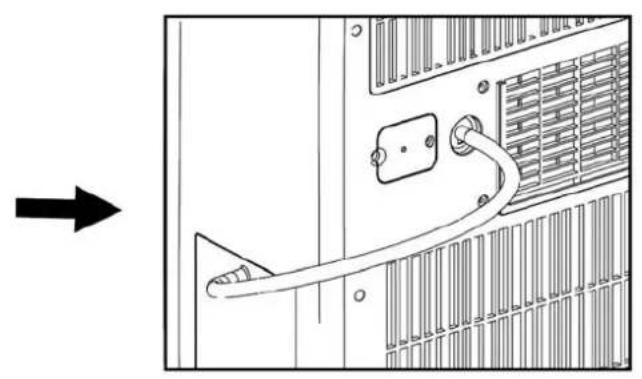

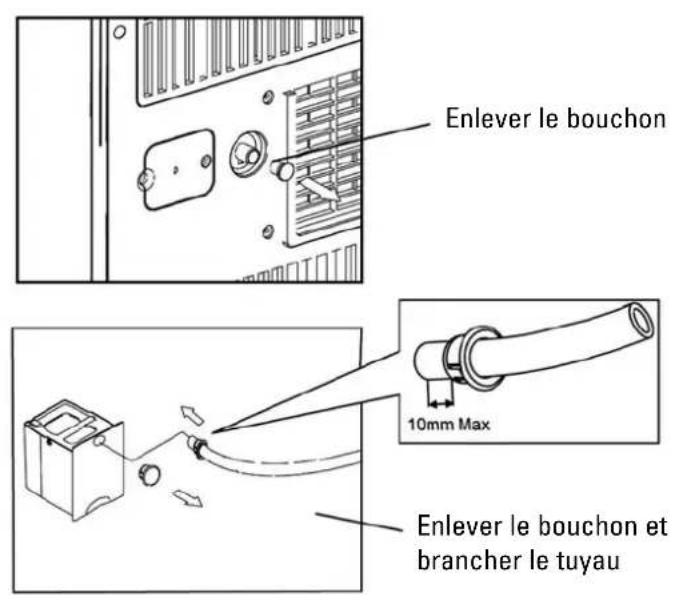

Vous pouvez également réaliser une évacuation permanente.

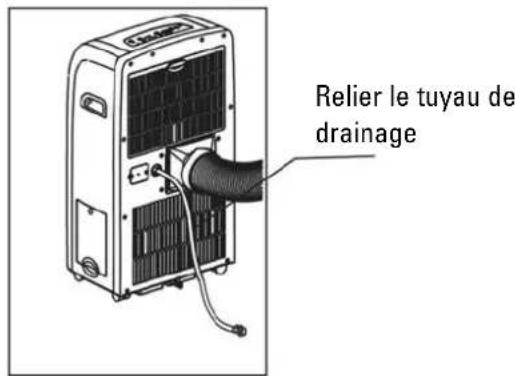

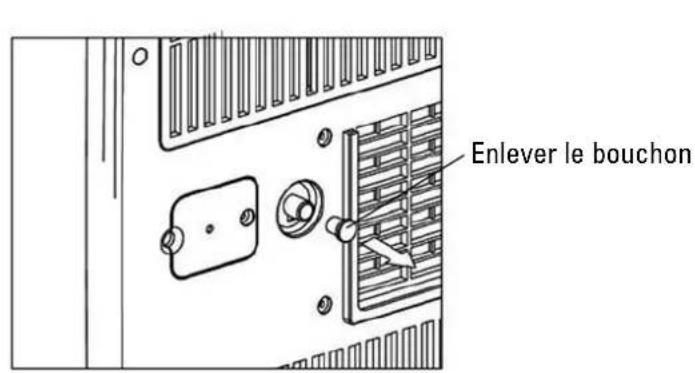

Retirer le bouchon de la sortie pour drainage et connectez le tuyau pour drainage permanent ou un tuyau de jardin de section adaptée. Placer alors l'autre extrémité du tuyau dans un endroit adaptable (évier, plante...).

En mode déshumidification, installer le tuyau pour drainage par bac à eau : enlever le bouchon de la sortie pour drainage, enlever le bouchon du bac à eau. Connecter le tuyau au bac à eau, replacer le bac à eau (le cas échéant) et connecter l'autre extrémité du tuyau à la sortie pour drainage. Lorsque le bac est plein, l'appareil s'arrête, vider le bac et le remetre en place.

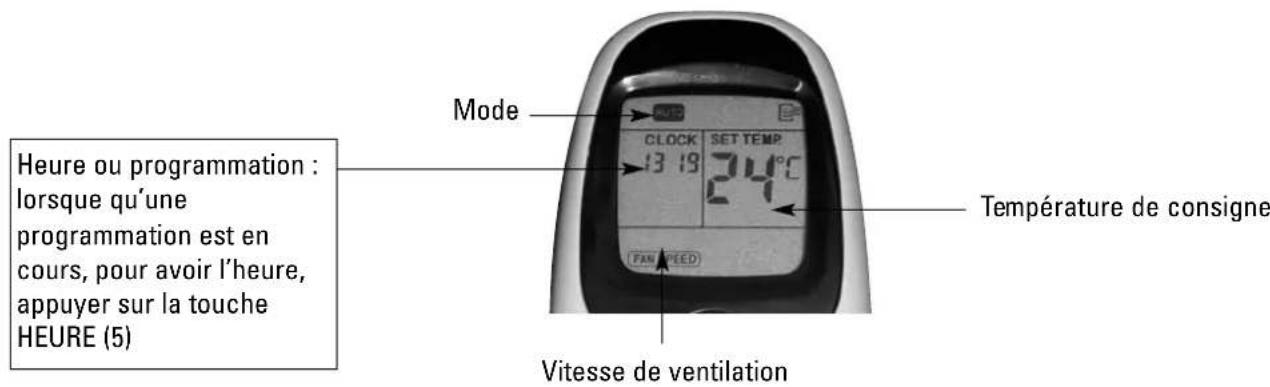

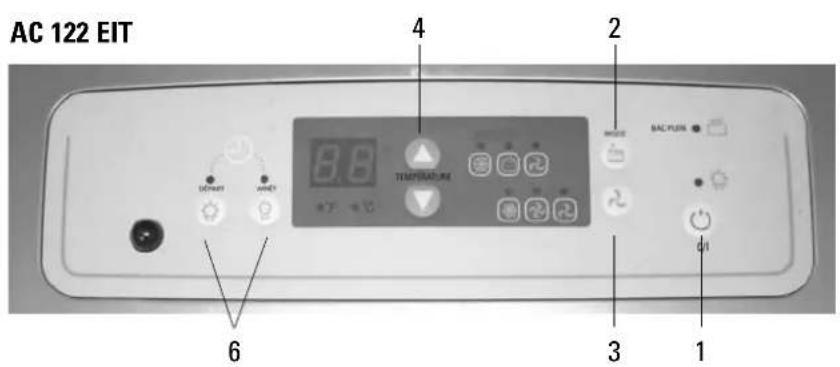

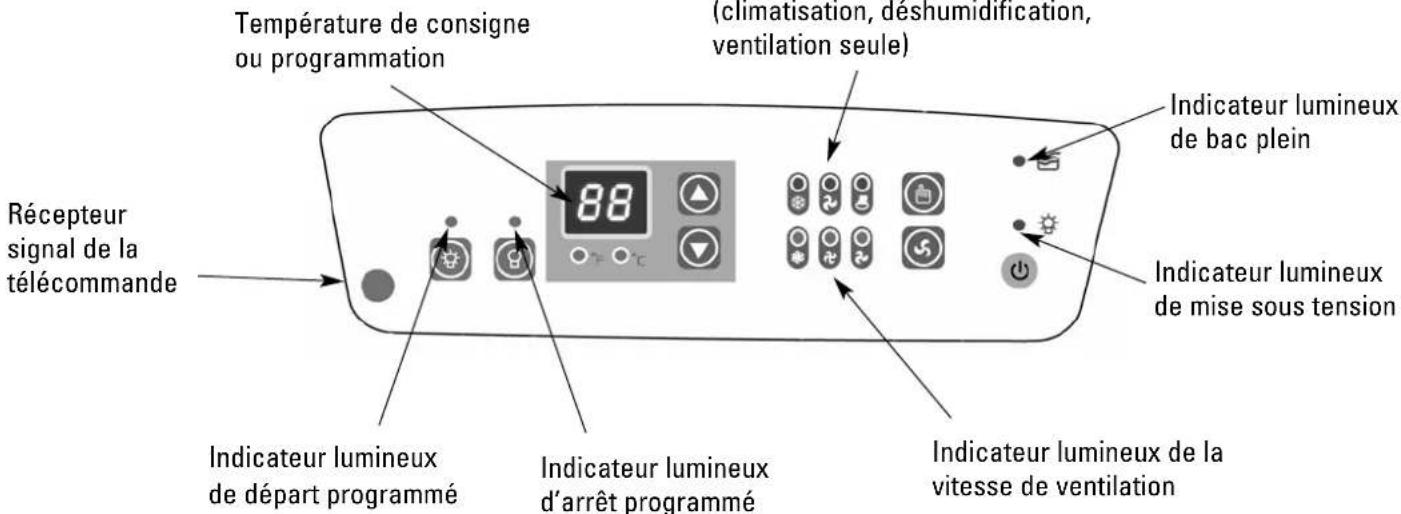

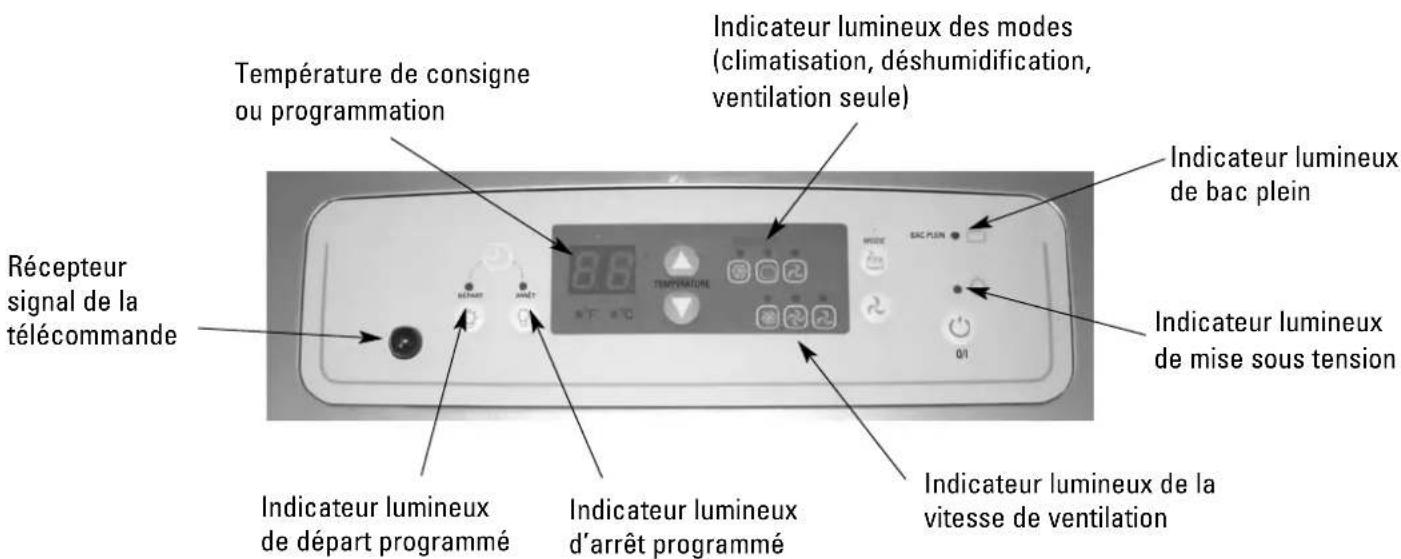

DESCRIPTIF DE LA TELECOMMANDE ET DU TABLEAU DE CONTROLE

Votre appeareil vous a ete livre avec une telecommande.

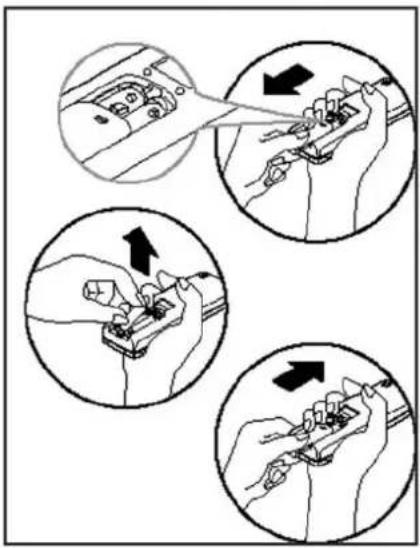

Inserer deux piles AAA dans notre telecommande.

Ouvr le compartment à piles,sterol les anciennes piles (le cas échéant)

Insérer les nouvelles piles et referrer le compartment

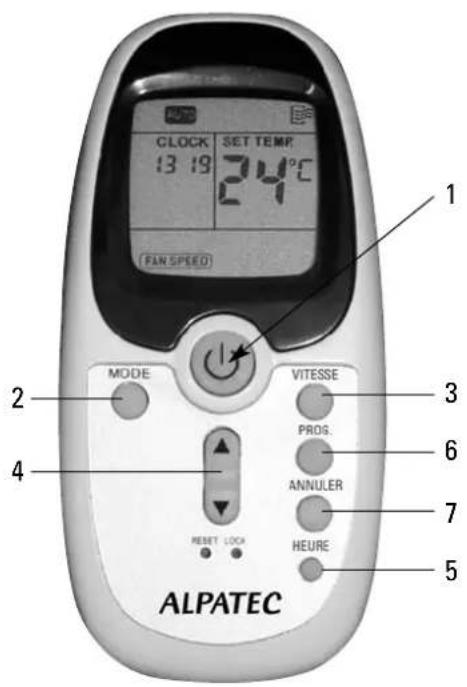

1. Marche / Arret
2. Mode
3. Vitesse de Ventilation
4. Reglages (température et heures)
   5.Heure
5. Programmation horaire
6. Annulation de la programmation

AC 122 EIT

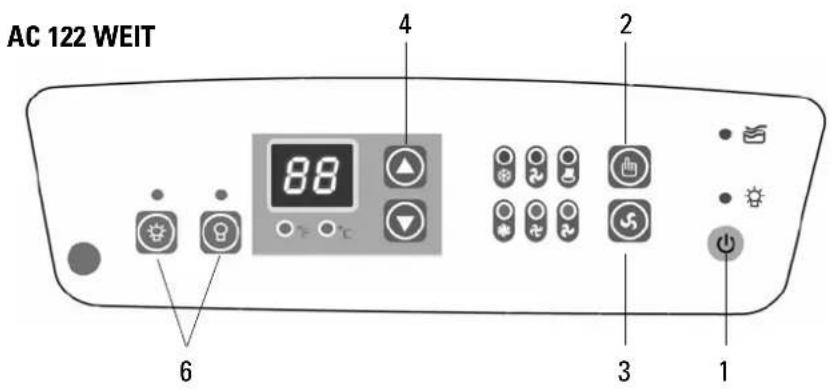

AC 122 WEIT

Remarque:

Votre appareil s'utilise soit avec la télécommande soit avec le tableau de contrôle.

L'utilisation de la télécommande vous donne accès à des fonctions plus avancées que le tableau de contrôle.

Pourmettre en marcheYOURclimatiseur,appuyer sur la touche Marche /Arret (1) de la telecommande ou du tableau de contrrole.L'appareil demarre dans la derniere configuration utilisée.

FONCTIONS AVANCEES : UTILISATION AVEC LA TELECOMMANDE.

Utiliser la télécommande à moins de 8 mètres de l'appareil en dirigeant le signal vers le récepteur du tableau de contrôle

MODE (2):

appuyer sur cette touche pour changer le mode de fonctionnement. Chaque pression change le mode suivant la sequence :

automatique (AUTO) -> climatisation ( déshumidification () -> ventilation () -> automatique (AUTO).

Le pictogramme correspondant s'affiche sur l'écran de la télécommande.

• AUTOMATIQUE: si la température sélectionnée est inférieure à la température ambiente, l'appareil climatisation (l'indicateur lumineux du mode CLIMATISATION s'allume sur le tableau de contrôle de l'appareil), sinon il ventile (l'indicateur lumineux du mode VENTILATION s'allume sur le tableau de contrôle de l'appareil). La vitesse de ventilation est adaptée automatiquement (l'indicateur lumineux correspondant s'allume sur le tableau de contrôle de l'appareil). Si ce mode n'est pas(assez)comfortable, selectionner le mode VENTILATION ou CLIMATISATION.

• CLIMATISATION : si la température selectionnée est inférieure à la température ambiente, l'appareil climatise, sinon il ventile. La vitesse de ventilation peut être régée sur auto, lent, moyen ou rapide.

L'indicateur lumineux du mode CLIMATISATION s'allume sur le tableau de contrôle de l'appareil.

• DESHUMIDIFICATION : la ventilationonne en vitesse rapide et ne peut pas etre changée. Regler la temperature avec les boutons de reglage (4).

Lindicateur lumineux du mode DESHUMIDIFICATION s'allume sur le tableau de controle de I'appareil.

• VENTILATION : l'appareil ventile avec la vitesse de ventilation sélectionnée. La température ne peut pas été modifiée. L'indicateur lumineux du mode VENTILATION s'allume sur le tableau de contrôle de l'appareil.

VITESSE (3) :

chaque pression sur la touche change la vitesse de ventilation suivant la séquence :

AUTO -> lent() -> moyen() -> rapide() -> AUTO: belle touche est inactive en mode automatique.

Le pictogramme correspondant s'affiche sur l'écran de la télécommande et l'indicateur lumineux correspondant s'allume sur le tableau de contrôle de l'appareil.

REGLAGE (4) :

en mode AUTOMATIQUE, CLIMATISATION et DESHUMIDIFICATION, ces deux touches permettent de selectionner une
température de 17^ a 30^ (qui s'affiche sur les écrans de la télécommande et du tableau de contrôle).
Elles seront également au réglage de l'horloge et des horaires de programmation.

HEURE (5) :

réglage de l'heure de la télécommande. Appuyer sur cette touche jusqu'à ce que l'heure clignote sur l'écran de la télécommande. Utiliser alors les touches de réglage (4) pour régler l'heure. Chaque pression ajoute ou enlève une minute. Appuyer alors une fois sur la touche pour valider le réglage.

Lorsqu'une programmation est en cours, appuyer sur cette touche pour faire apparaitre l'heure (qui disparaitra automatiquement au bout de quelques secondes).

PROG (6) :

il est possible de programmer un département et/ou un arrêt.

Pour programmer un départ différé, selectionner les paramétres à utiliser (mode, température, ventilation...) et arrêté le

climatiseur. Appuyer sur la touche PROG. (6) de votre télécommande, le pictogramme apparait sur l'écran de la télécommande et la dernière heures de départ utilisée clignote. Régler l'heure de départ avec les touches (4). Chaque pression ajoute ou enève 10 minutes.

L'indicateur lumineux de depart programme s'allume sur le tableau de contrôle de l'appareil.

Pour programmer un arrêt différé, lorsque le climatiseur est en fonctionnement, presser la touche PROG. (6) de votre

telecommande 2 fois, le pictogramme apparait sur l'écran de la télécommande et la dernière heures d'arrêt utilisée clignote. Régler l'heure d'arrêt avec les touches (4) de la même façon que pour le réglage de l'heure de départ.

L'indicateur lumineux d'arrêt programme s'allume sur le tableau de contrôle de l'appareil.

ANNULER (7):

appuyer sur cette touche pour annuler la (ou les) programmation(s). Attention, ici annule les deux programmes le cas échéant.

UTILISATION AVEC LE TABLEAU DE CONTROLE

Si vous avez egare la telecommande de suaere appareil, you pouze l'utiliser avec le tableau de controle.

MODE (2):

appuyer sur cette touche pour changer le mode de fonctionnement. Chaque pression change le mode suivant la sequence : climatisation ( ) > déshumidification ( ) -> ventilation ( ). Le programme correspondant s'affiche sur l'écran du tableau de contrôle.

• CLIMATISATION: si la température sélectionnée est inférieure à la température ambiente, l'appareil climatise, sinon il ventile.

Régler la température avec les boutons de réglage (4).

La vitesse de ventilation peut etre reglee sur lent, moyen ou rapide avec le bouton (3).

L'indicateur lumineux du mode CLIMATISATION s'allume sur le tableau de contrôle.

• DESHUMIDIFICATION: la ventilationonne en vitesse rapide et ne peut pas etre changée. Regler la tempereure avec les boutons de reglage (4).

L'indicateur lumineux du mode DESHUMIDIFICATION s'allume sur le tableau de contrôle.

• VENTILATION: l'appareil ventile avec la vitesse de ventilation sélectionnée lent, moyen ou rapide. La température ne peut pas être modifiée.

L'indicateur lumineux du mode VENTILATION s'allume sur le tableau de contrôle de l'appareil.

VITESSE (3) :

chaque pression sur la touche change la vitesse de ventilation suivant la série :

lent() -> moyen() -> rapide() -> lent().

L'indicateur lumineux correspondant s'allume sur le tableau de contrôle.

REGLAGE(4)：

en mode CLIMATISATION et DESHUMIDIFICATION, ces deux touches permettent de selectionner une tempere de 17^ à 30^ (qui s'affiche sur I'ecran du tableau de contrôle).

PROGRAMMATION (6)

il est possible de programmer un départ ou un arrêt.

Pour programmer un départ différé, selectionner les paramétres à utiliser (mode, température, ventilation...) et arrêté le climatiseur. Appuyer sur la touche DEPART (6). L'indicateur lumineux de départ programmé s'allume sur le tableau de contrôle et l'écran affiche 0,5 signifiant que le climatiseur demarrera une demi-heure plus tard. Chaque nouvelle pression ajoute une demi-heure jusqu'24 h. Pour annuler la programmation, selectionner 24 h et appuyer une nouvelle fois sur la touche DEPART (6).

Pour programmer un arrêt différé, lorsque le climatiseur fonctionne, appuyer sur la touche ARRÉT (6). L'indicateur lumineux d'arrêt programmes s'allume sur le tableau de contrôle et l'écran affiche 0,5 signifient que le climatiseur s'arrête une demi-heure plus tard. Chaque nouvelle pression ajoute une demi-heure jusqu'à 24 h. Pour annuler la programmation, sélectionner 24 h et appuyer une nouvelle fois sur la touche ARRÉT (6).

Arreter et débrancher votre apparéil avant toute opération.

Ne pas utiliser de solvants ou détergents.

FILTRES.

Votre climatiseur est equiped'un systeme de filtration qu'il est utile et indispensable de maintainir dans un etat propre afin de ne pas diminuier ses performances.

En effet, plus vos filtres seront colmatés de particules de poussière et moins votre climatiseur sera performant.

Il est donc conseilé de vérifier régulièrement l'etat de vos filtrés.

Le filtré à poussière peut être lavé dans de l'eau légarement savonneuse et bien séché avant d'être remis en place. Vous pouvez également le dépoussiérer avec votre aspirateur.

Le Biofiltre est un filtre à remplacer au moins une fois par an, plus souvent en fonction du degré de pollution de la pièce (adressez-vous à votre revendeur pour vous procurer un filtre de rechange ALPATEC ref. BIO FM 100).

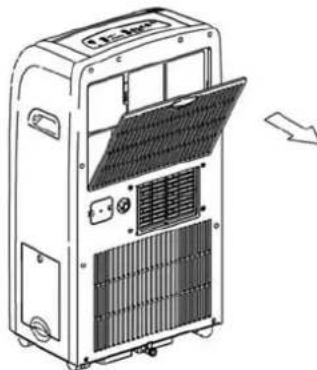

Pour acceder aux filtres, enlever le cache de l'entrée d'air à l'arrière de l'appareil. Le Bio filtré est fixé directement en dessous de ce cache sur la structure de l'appareil

CARROSSEIRE.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie.

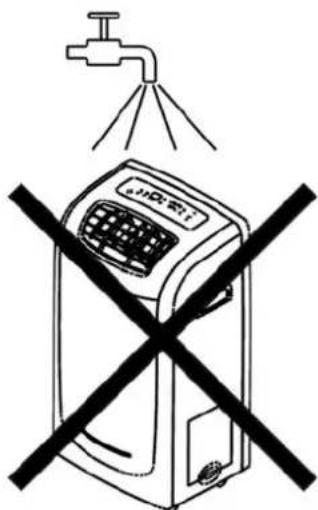

Ne jamais projeter directement d'eau sur l'unité.

FIN DE SAISON.

Si vous devez ranger votre climatisation pour une longue période,steroler le bouchon de vidange inférieur (attention, de I'eau peut s'ecouler de I'appareil, il est conseillé de placer un recipient en dessous) et brancher le tuyau de drainage permanent (placer I'autre extrémité dans un recipient adapté).

Faire fonctionner l'appareil en mode VENTILATION vitesse rapide pendant une heures au moins.

Arreter et debrancher l'appareil, debrancher le tuyau, remetre le bouchon.

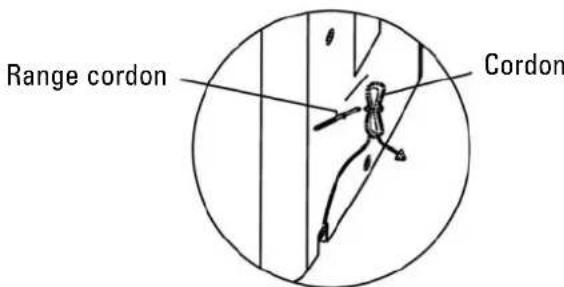

Ranger le cordon et protégé l'appareil de la poussière.

NE JAMAIS REPARER VOTRE CLIMATISEUR VOUS-MEME. FAITES APPEL À UN REPARATEUR AGREE, À VOTRE REVENDEUR OU À NOTRE SAV.

Toutefois, vous pouze controler les points suivants.

SYMPTÔMES CAUSES POSSIBLES
L'appareil ne démarre pas - est-il branché?	- la prise est-elle alimentée? - y a-t-il une programmation en cours? - le bac à eau est-il plein? - la tempête est-elle adaptée?
L'appareil ne redémarre pas après un arrêt et un redémarrage consécutifs comprésur ne redémarre	- il y a une sécurité de 3 minutes après un arrêt avant que le
Il y a une odeur inhabituelle après le démarrage - les filtres sont encrassés : les nettoyer du produit - l'odeur était dans la piece et est vécu-lée par l'appareil : aérer lapiece	laée par l'appareil : aérer lapiece
Une légère brume se dégage de l'appareil en - réa mode climatisation	action normale de l'air froid soufflé dans la piece
Le climatiseur n'est pas efficace - la tempête s'électionnée est-elle adaptée au besoin ? - les entrées et sorties d'air sont elles dégagées ? - les portes et fenêtres de la piece sont-elles fermées ? - la vitesse de ventilation est-elleforcée en mode lent ? - y a-t-il une autre source de chaleur dans la piece ? - en mode climatisation : mesurer la tempête en entrée d'air et en sortie d'air. Si la différence est de 10°C minimum, le climatiseur fonctionne. - la gaine d'évacuation de l'air chaud est-elle montée ?
La télécommande ne fonctionne pas - assurez-vous	que la distance entre la télécommande et l'unité n'est pas trop grande et que rien ne viennent géné le signal - replacer les piles de la télécommande si elles sont usagées

ARRÉTEZ ET DÉBRANCHÉZ VOTRE APPAREIL SI VOUS CONSTATEZ L'UN DES PROBLEMES SUIVANTS :

• un bruit anormal durant le fonctionnement
• l'appareil se met en sécurité ou fait disjoncter son fusible
• un liquide a eté malencontreusement projeté sur l'appareil
• de l'eau coule dans la piece
• les liaisons électriques et/ou la prise sont très chaudes
• l'air projeté dans la pierce a une odeur nauseabonde

Si you delez contacter notre service apres vente, munissez-vous de votre facture d'achat ainsi que des informations portees sur la plaque signaletique de l'appareil située sur le cote croit de I'unite interieure :

Marque:

Modèle :

Référence :

Accueil France Service, notre SAV est à votre écoute du lundi au heute de 8h45 à 12h30 et de 14h à 18h, le vendredi de 8h30 à 12h30 et de 14h à 18h au 03 86 83 64 00.

Retrouvez nos notices techniques sur notre site www.alpatec.fr rubrique Service ApreS Vente.

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques etlectroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage.

Vous apporterez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usages. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.

ALPATEC
