Type de produit	Télémètre laser
Plage de mesure	0,05 à 40 mètres
Précision de mesure	± 2 mm
Affichage	Écran LCD rétroéclairé
Fonctions de mesure	Mesure de distance, calcul de surface, volume, addition et soustraction
Alimentation	Piles AAA
Dimensions	115 x 50 x 25 mm
Poids	150 g
Utilisation	Idéal pour les travaux de bricolage, la construction et l'architecture
Maintenance	Nettoyer l'appareil avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas regarder directement le faisceau laser, tenir hors de portée des enfants
Garantie	2 ans

FOIRE AUX QUESTIONS - BD26 TROTEC

Comment allumer le Télémètre TROTEC BD26 ?

Pour allumer le Télémètre TROTEC BD26, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil.

Comment changer les unités de mesure sur le TROTEC BD26 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' situé sur le panneau de commande, puis sélectionnez l'unité souhaitée (mètres ou pieds).

Que faire si le Télémètre ne s'allume pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas épuisées. Remplacez-les si nécessaire.

Comment effectuer une mesure avec le TROTEC BD26 ?

Pour effectuer une mesure, placez le télémètre à l'endroit souhaité, appuyez sur le bouton de mesure et attendez que le résultat s'affiche sur l'écran.

Le Télémètre TROTEC BD26 affiche 'Erreur', que faire ?

Une erreur peut se produire en raison d'un mauvais angle de mesure ou d'obstacles. Assurez-vous que l'appareil est bien orienté et qu'aucun obstacle n'interfère avec la mesure.

Comment réinitialiser le TROTEC BD26 ?

Pour réinitialiser le Télémètre, éteignez-le, puis maintenez enfoncé le bouton 'Unités' pendant quelques secondes avant de le rallumer.

Le Télémètre indique une mesure incorrecte, que faire ?

Vérifiez que l'objectif est propre et qu'il n'y a pas d'obstacles dans la ligne de visée. Recalibrez l'appareil si nécessaire.

Comment conserver le Télémètre TROTEC BD26 ?

Conservez le télémètre dans un endroit sec, à l'abri de la chaleur excessive et des chocs. Utilisez une housse de protection si possible.

Comment changer les piles du TROTEC BD26 ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière de l'appareil, retirez les anciennes piles et insérez les nouvelles en respectant la polarité.

MODE D'EMPLOI BD26 TROTEC

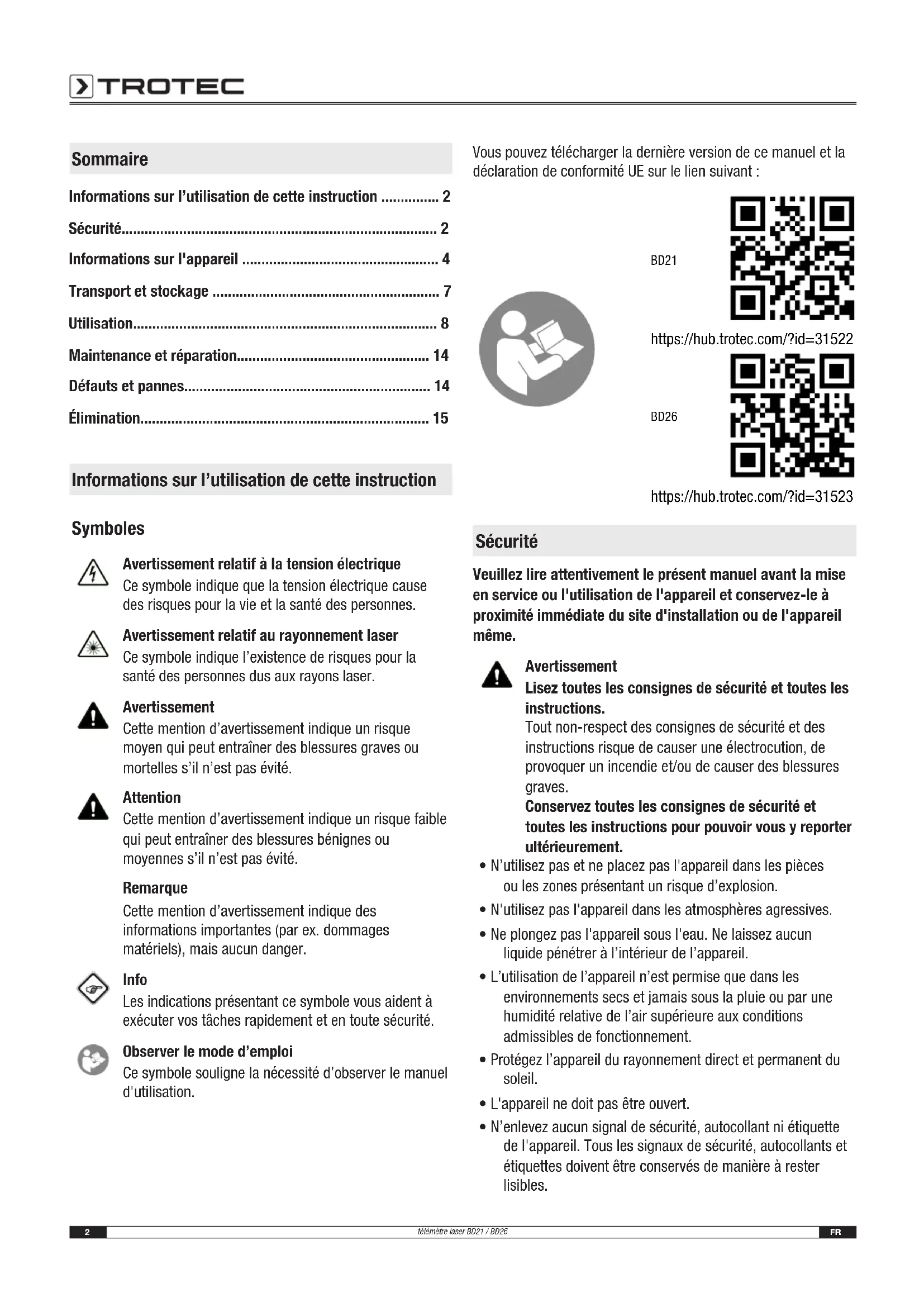

Informations sur l'utilisation de cette instruction 2

Sécurité 2

Informations sur I'appareil 4

Transport et stockage 7

Utilisation. 8

Maintenance et réparation 14

Défauts et pannes 14

Élimination. 15

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif au rayonnement laser

Ce symbole indique l'existence de risques pour la santé des personnes dus aux rayons laser.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'ajretissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessite d'observer le manuel d'utilisation.

Voupeuz telecharger la derniere version de ce manuel et la déclaration de conformité UE sur le lien suivant :

BD21

https://hub.trotec.com/?id=31522
https://hub.trotec.com/?id=31523

Sécurité

Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Tout non-respect des consignes de sécurité et des instructions risque de causeur une ectrocution, de provoquer un incendie et/ou de causeur des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.
• Ne plongez pas l'appareil sous l'eau. Ne laïsez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• L'appareil ne doit pas etre ouvert.

• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Évitez de regarder directement le rayon laser.

• Ne dirigez pas le rayon laser sur les personnes ou sur les animaux.
  Utilisez des piles du type AAA.
• Ne placez pas de batteries rechargeables dans la télécommande.
• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placeez les piles dans le compartment à piles en respectant les polarités.
• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilise pas l'appareil pendant une longue période.
• Retirez la fiche électrique de l'appareil lorsque vous n'utilise pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le département à piles.
• N'avalez pas de pile! Une pile avalée peut déclenger, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
• Si vous pensez qu'unepile a ete avalee ou introduite de toute autre maniere dans le corps, consultez immediatement un medecin!
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartment à piles ouvert.
• Si le compartment est piers ne peut plus fermer de façon sure, n'utilisez plus l'appareil par l'intérimédiaire de la télécommande.
• N'utilisez l'appareil que si les précautions de sécurité prises sont suffisantes à l'endetroit de la mesure (par exemple lors de mesures sur la voie publique, sur les chantiers, etc.). Dans le cas contraire, n'utilisez pas l'appareil.
• Observe les conditions d'entreposeage et de fonctionnement (voir « Caracteristiques techniques »).

Utilisation conforme

Utilisez l'appareil uniquement pour la mesure de distances, de surfaces et de volumes à l'aide du laser intégré au sein de la plage de mesure indiquée dans les données techniques. Veuillez observer les caractéristiques techniques et les respecter.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

L'appareil ne doit pas etre dirigé vers les personnes ni les animaux. N'utilise pas l'appareil dans les zones presentant un risque d'explosion. N'utilise pas l'appareil sous I'eau.

Il est interdit de modifier, compléter ou ALTERer l'appareil de chaque manière que ce soit.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• être conscience des risques pouvant être liés à la manipulation des appareils de mesure laser.
• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Signaux de sécurité et étiquettes sur l'appareil

Remarque

N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Symboles de sécurité	Signification
2	L'étiquette d'ajretissement se trouve au dos de l'appareil et indique qu'il s'agit d'un apparéil doté d'un laser de classe 2. Ne regardez pas directement dans l'ouverture par laquelle le rayon laser est émis.
	L'étiquette d'ajretissement se trouve au dos de l'appareil. Ne regardez pas directement dans l'ouverture par laquelle le rayon laser est émis.

Risques résiduels

Avertissement relat à la tension électrique

Risque d'electrocution due à la pénétration de liquide dans le boîtier.

Ne plongez pas l'appareil ni les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif au rayonnement laser

Laser classe 2, P max. : < 1 mW, λ: 400-700 nm, EN 60825-1:2014

N'exposez pas votre œil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.

Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces refléchissantes. Meme une exposition brève au rayon laser risque de provoquer des dommages de la vue.

L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue.

Lors de travaux avec un laser de classe 2, observe les consignes légales de votre pays en ce qui concerne le port de lunettes de protection.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

Le télémetre laser BD21 / BD26 permet de déterminer les distances, les surfaces et les volumes en interieur. Les mesures indirectes sont effectuees en utilisant la fonction de Pythagore. La mise en œuvre des divers modes de mesure a lieu au moyen d' éléments de commande. Les valeurs déterminées sont affichees sur l'ecran multiligne retro-eclairable.

Distance de mesure

Vous trouvrez la portée de l'appareil dans le chapitre « Caracteristiques techniques ». Dans certaines conditions, la détermination de grandes distances est possible même sans mire de visée, par exemple la nuit, au crépuscule ou lorsque la cible est à l'ombre. De jour, utilisez une mire de visée pour agrandir la distance possible dans le cas des surfaces représentant une mauvaise réflexion.

Surfaces de visée

Des erreurs de mesure sont possibles lorsque le laser rencontres des liquides incolores (par exemple de l'eau), du verre sans poussière, du polystyrene ou d'autres matériaux semitransparents. La rencontres du laser avec une surface brillante et la déviation qu'elle provoque peuvent également fausser les résultats de mesure. Les surfaces mates, non refléchissantes ou sombres peuvent prolonger la durée de la mesure.

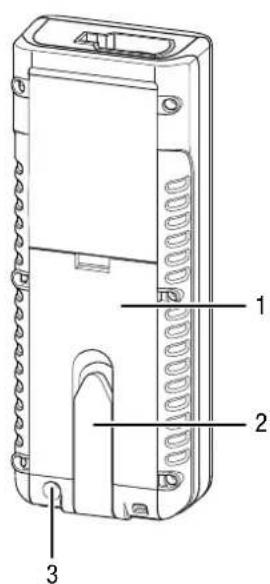

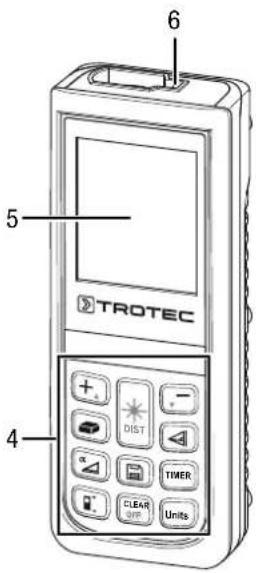

Representatiede I'appareil

N° Désignation

1 Couvercle du compartment à piles

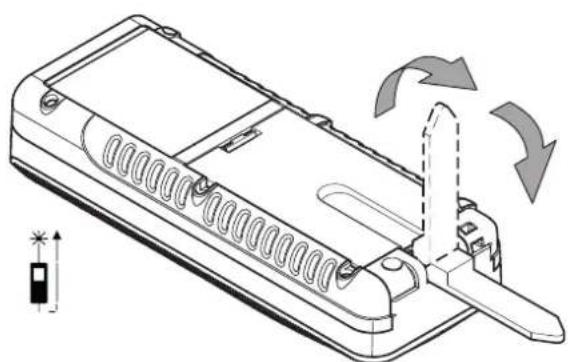

2 Embout multifonction

3 Filage pour trépied

4 Éléments de commande

5 Écran

6 Laser

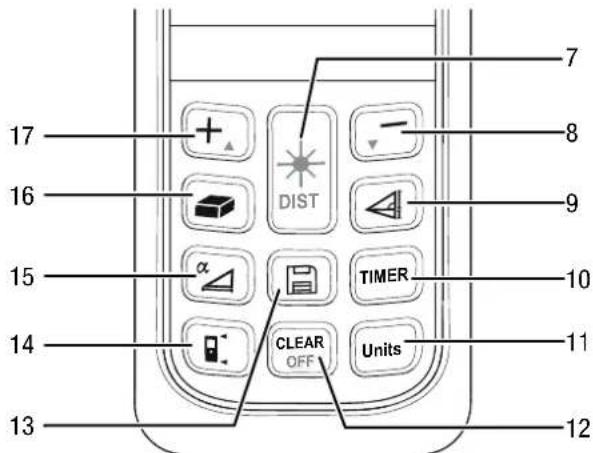

Éléments de commande

N° Touche Fonction
7 Mesure Pression brève : mise en marche de l'appareil / mesure
8 Moins Pression brève : soustraction de la valeur / retard à la valeur précédente

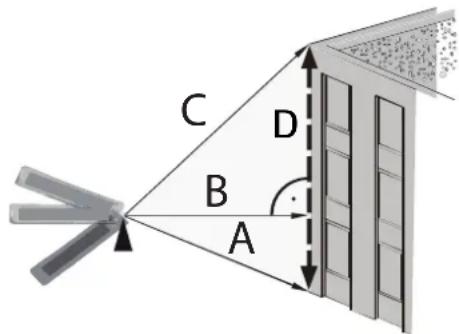

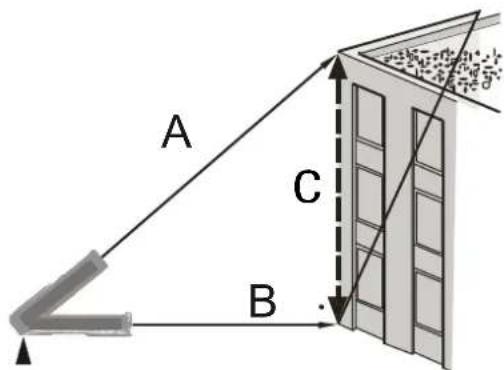

9 Indirect Lancement d'une mesure indirecte
10 Timer Pression brève : lancement du timer
11 Unité Changement d'unité (ft, in, m)
12 CLEAR/OFF Pression brève : effacement de la valeur
13 Historique Visualisation de l'historique
14 Point de référence	Changement de point de référence
15 Inclinaison Pression brève : affichage de l'inclinaison

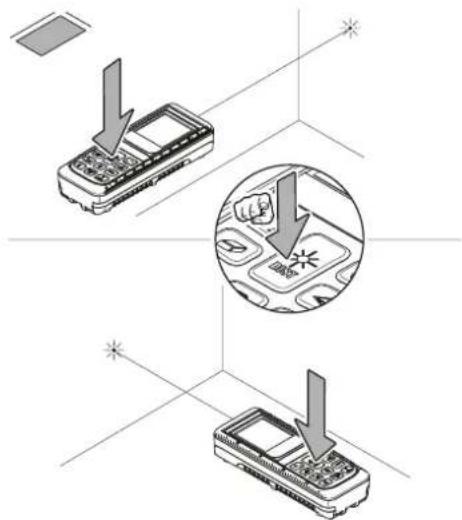

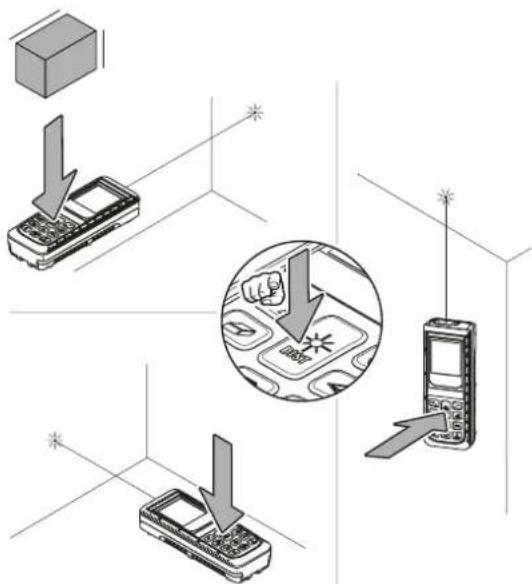

16 Surface/ Volume	Une pression : lancement d'une mesure de surface
	Deux pressions : lancement d'une mesure de volume
17 Plus addition de la valeur / passage à la valeur suivante

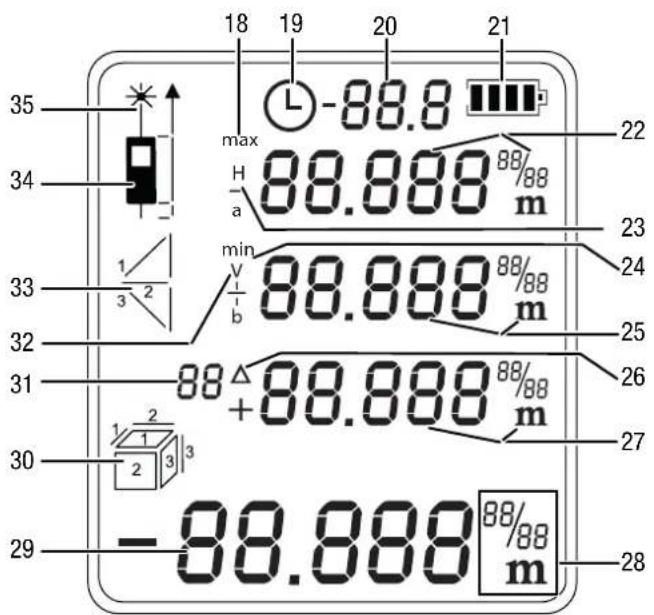

Écran

N° Affichage Fonction
30 Volume	□ Mesure de surface
	□ Mesure de volume
31 Compteur timer en cours/     numéro de la valeur mémorisée affichée dans Détail C (27)
32 Vertical la distance verticale mesurée est affichée

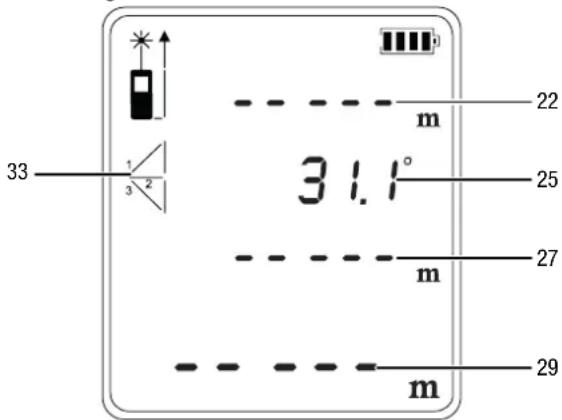

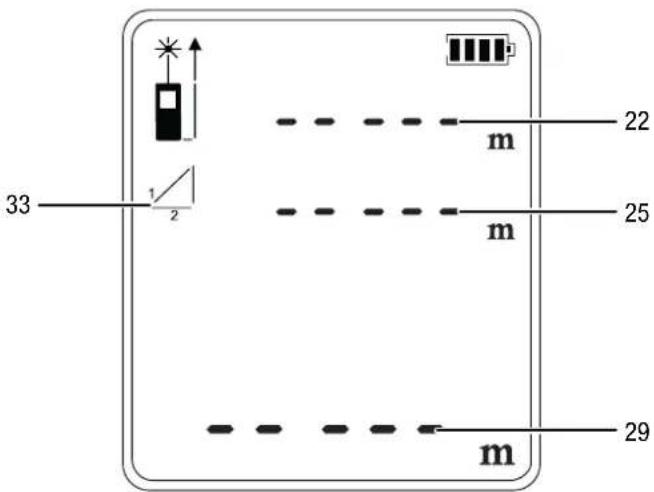

33 Mesure indirecte	□ Mesure indirecte (deux mesures auxiliaires)
	□ Mesure indirecte (trois mesures auxiliaires)
34 Point de référence	Point de référence : devant
	Point de référence : derrière
	Point de référence : embout
35 Laser Laser actif

N°	Affichage Fonction
18	Max Affichage de la valeur meur mesuréemaximum
19	Timer Timer actif
20	Inclinaison Indique l'angle d'inclinaison del'appareil
21	État des piles Indique la charge restante des piles
22	Détaill A Valeurs détaillées avec unité:valeur maximum/distance horizontalité mesurée/valeur mémorisée/valeurs partielles pour calculs
23	Horizontal la distance horizontalité mesurée estaffichée
24	Min la valeur minimumest affichée
25	Détaill B Valeurs détaillées avec unité:valeur minimum/distance verticale mesurée/valeur mémorée/valeurs partielles pour calculs
26	Delta le delta est affchéDelta = maximum moins minimum
27	Détaill C Valeurs détaillées avec unité:delta/valeur mémorée/valeurs partielles pour calculs
28	Unité indique l'unité d'affichage actuelle:ft3, ft2, in, m, m3, m2
29	Affichage de la valeur mesuréedernière valeur mesurée /résultat de calcul

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle : BD21 / BD26
Poids : 150 g
Dimensions (h x l x p) : 118 x 49 x 27 mm
Plage de mesure : BD21 : de	0,05 à 70 m BD26 : de 0,05 à 120 m
Précision : ±2 mm*
Résolution plage de mesure :	1 mm
Plage de mesure horizontalité :	±90°
Plage de mesure horizontalité précision :	±0,3°
Nombre d'enregistrements dans l'histoire :	10
Indice de protection : IP41
Température de fonctionnement :	0 °C à + 40 °C
Température de stockage :	-20 °C à + 70 °C
Puisance laser : < 1 mW (620-690 nm)
Classe laser : II
Diamètre spot laser à 10 m :	6 mm à 50 m : 30 mm à 100 m : 60 mm
Alimentation électrique : 2 pilles alcalines LR03 AAA 1,5 V
Arrêt de l'appareil : au bout d'environ 3 minutes d'inactivité
Arrêt laser : au bout d'environ 30 secondes d'inactivité
*dans des conditions favorables (bonne surface de cible, température d'intérieur) jusqu'à 10 m

Composition de la fourniture

• 1 télémetre laser (sans pile)
• 1 sacoche de rangement
  1 dragonne
• 1 notice succincte

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

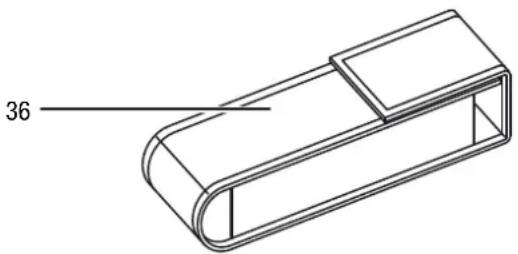

Utilisez la sacoche fournie pour le transport de l'appareil (36).

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à une température de stockage correspondant aux caractéristiques techniques
- Les piles sont retirees de l'appareil
- protégé dans la sacoche fournie

Utilisation

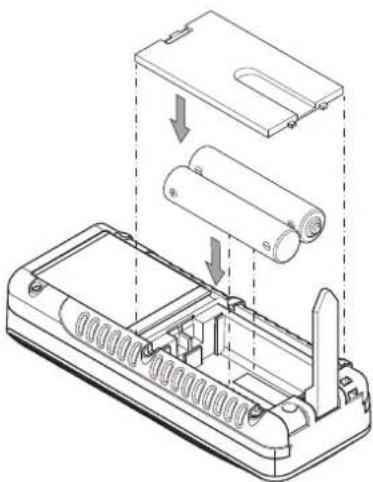

Mise en place des piles

Remarque

Assurez-vous que la surface de l'appareil soit sèche et que l'appareil soit éteint.

1. Ouvrez le couvercle du compartment à piles (1).
2. Insérez deux piles de type AAA (1,5 V) dans le compartment à piles en respectant les polarités (+/-). Les piles ne sont pas comprises dans la fourniture.

1. Remettez en place le couvercle du compartment à piles.

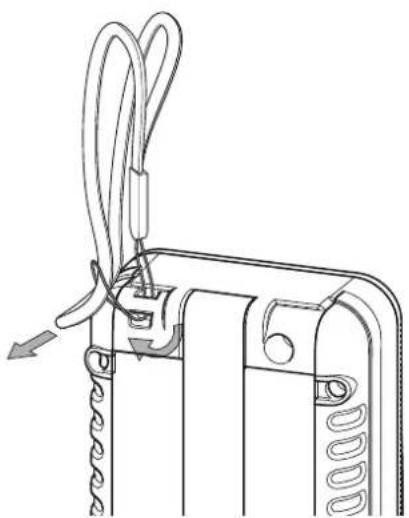

Fixation de la dragonne

1. Fixez la dragonne dans l'évidement prévu à cette fin au dos de l'appareil.

Mise en marche

1. Appuyez brievement sur le bouton Mesure (7). L'écran s'allume et l'appareil est prét à fonctionner.

Paramétrages de base

Activation / desactivation du signal sonore

1. Appuyez longuement sur la touche Moins (8) pour activer ou désactiver le signal sonore.

Un bref signal sonore confirme l'activation ou la désactivation.

Définition du point de réference

L'appareil mesure toujours la distance totale à partir du point de reférence. Par exemple, si l'arrête de l'appareil est défini comme point de reférence, la longueur de l'appareil sera prise en compte dans la mesure. Par défaut, le point de reférence est fixé au niveau de l'arrête de l'appareil. Toutefois, vous pouvez également déplacer le point de reférence vers l'avant de l'appareil. À cette fin, procédez de la manière suivante :

1. Appuyez sur la touche Point de reférence (14) afin d'amener le point de reférence sur l'avant de l'appareil.

Un signal sonore retentit chaque fois que le point de reference est modifié.
L'affichage Point de reférence (34) indique le point de reférence définir.

Après l'arrêt et la remise en marche de l'appareil, le point de réference repasse automatiquement à l'arrière de l'appareil.

Utilisation de l'embout multifonction

L'appareil est équipé d'un embout multifonction (2) qui peut être utilisé pour effectuer les mesures dans les coins, par exemple. Il sert à stabiliser l'appareil. Pour utiliser l'embout multifonction, procédez de la manière suivante :

1. Dépliez l'embout (2).
2. BD21: Appuyez plusieurs fois sur la touche Point de référence (14) jusqu'à ce que le symbole apparaissée dans l'affichage Point de référence (34).

Le point de referencia est défini à l'extrémité de l'embout et la longueur de celui-ci est prise en compte pour la mesure.

1. BD26: La position de l'embout, et donc du point de reférence qui lui est lié, est automatiquement reconnaue par l'appareil.

Le symbole apparait automatique dans l'affichage Point de refERENCE (34).

Changement d'unité

Info

Lorsque aucune mesure n'a encore ete effectuee et que vous foulez changer les unites,aucun affichage d'unité n'apparait si c'est ft in qui est selectionné. Ce n'est qu'apres qu'une mesure ait ete effectuee ou si des valeurs de mesure sont deja presents que I'affichage des valeurs de meure apparait sous la forme xx'yy''.

1. Appuyez plusieurs fois brievement sur la toucheUnit (11) pour changer l'unité d'affichage des valeurs de mesure. L'unité est indiquée à droite de la valeur mesurée (29) dans l'affichage Unité (28) ainsi, de façon analogue, qu'à droite des trois affichages de valeurs supplémentaires (22, 25, 27). Vous pouvez définir, l'une après l'autre, les unités suivantes:

m
ft in
in
ft

Affichage de I'angle d'inclinaison

1. Appuyez brievement sur la touche Inclinaison (15).

L'angle d'inclinaison de I'appareil apparait dans I'affichage Inclinaison (20).

Visualisation d'une valeur de mesure de l'histoire

L'appareil ménorise automatiquement les 10 dernières valeurs de mesure. Les valeurs de mesure ménorisées peuvent être visualisées de la manière suivante :

1. Appuyez sur la touche Historique (13) afin de visualiser l'historique.
   Les affichages Detail A (22), Detail B (25) et Detail C (27) indiquent les trois dernières valeurs de mesure enregistrées.
2. Appuyez brievement sur la touche Moins (8) ou la touche Plus (17) pour naviguer dans l'histoire et acceder aux valeurs de mesure enregistrées.
3. Appuyez sur la touche CLEAR/OFF (12) ou la touche Mesure (7) pour revenir au mode de mesure normal.

Réglage du timer

L'appareil est équipé d'une minuterie interne qui permet de régler une temporisation jusqu'àu commencement de la mesure. La minuterie (timer) peut être utilisé pour toutes les opérations de mesure.

1. Appuyez brievement sur la touche Timer (10) pour activer un-delai de 5 secondes.
   L'affichage Compteur (31) visualise le compte à rebours pour la temporisation définie.

2. Maintenez la touche Timer pressée jusqu'à ce que la durée désirée s'affiche (au maximum 30 secondes).

3. Relâchez la touche Timer pour lancer le timer.

Le compte à rebours démarre dans l'affichage Compteur (31).
Un signal acoustique retentit pour chacune des 5 dernières secondes.
La mesure s'effectue une fois la temporisation écoulée.

Exécution des mesures

Avertissement relatif au rayonnement laser Laser classe 2, P max. : < 1 mW, λ : 400-700 nm, EN 60825-1:2014

N'exposez pas votre œil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.

Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces refléchissantes. Meme une exposition brève au rayon laser risque de provoquer des dommages de la vue.

L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue.

Lors de travaux avec un laser de classe 2, observez les consignes légales de votre pays en ce qui concerne le port de lunettes de protection.

Info

Avant toute mesure, assurez-vous que le point de reférence correct est défini. À défaut, c'est l'arrière de l'appareil qui est défini comme point de reférence. Le point de reférence ne doit pas être modifié en cours de mesure.

Remarque

Une pression sur la touche CLEAR/OFF (12) vous permit d'interrompre a tout moment une mesure en cours.

Remarque

Dans le cas des mesures compteant plusieurs valeurs, vous pouvez effacer les valeurs l'une après l'autre en appuyant sur la touche CLEAR/OFF (12).

1. Vous pouvez effectuer des mesures dans les modes suivants :

2. Vous pouvez additionner ou soustraire les valeurs de mesure
   -Vous pouvezancer une mesure continu avec valeurs MAX/MIN/actuelle

Mesure de distance individuelle:
Mesure de surface
Mesure de volume
Mesure de hauteur indirecte
Double mesure de hauteur indirecte

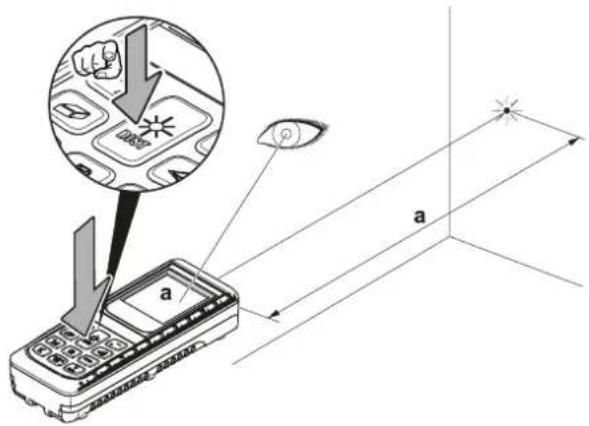

Exécution d'une mesure de distance individuelle

1. Appuyez brievement sur la touche Mesure (7) pour activer le laser.

Le symbole Laser (35) apparait.
2. Pointez le laser sur la surface cible.
3. Appuyez de nouveau brievement sur la touche Mesure pour effectuer une mesure de distance.
La valeur mesurée s'affiche dans l'affichage des valeurs de mesure (29).

Addition/soustraction de valeurs de mesure

1. Effectuez une mesure de distance.
2. Appuyez sur la touche Plus (17) afin d'additionner la valeur de mesure suivante à la valeur de mesure précédente. Appuyez sur la touche Moins (8) afin de soustraire la valeur de mesure suivante de la valeur de mesure précédente.
3. Appuyez sur la touche Mesure (7) pour déterminer la valeur de mesure suivante.

Les valeurs individuelles sont indiquées dans les affichages de détaill du haut de l'écran.
Le résultat total est visible dans l'affichage des valeurs de mesure (29).

Exécution d'une mesure de surface

1. Appuyez brievement sur la touche Surface/Volume (16).

Le symbole représentant la mesure de surface apparait dans l'affichage Volume (30).

1. Appuyez brievement sur la touche Mesure (7) pour effectuer la première mesure (par exemple la longueur).
2. Appuyez de nouveau brievement sur la touche Mesure pour effectuer la deuxième mesure (par exemple la largeur).
   Après que vous ayez appuyé pour la seconde fois sur la touche Mesure, l'appareil calcule automatiquement la surface et I'indique dans I'affichage de la valeur mesurée (29). La dernière valeur mesurée s'affiche dans I'un des affichages de detail du haut de I'écran.

Exécution d'une mesure de volume

1. Appuyez deux fois brievement sur la touche Surface/ Volume (16).

Le symbole representing la mesure de volume apparait dans l'affichage Volume (30).
Chaque cote à mesurer clignote dans l'affichage Volume.

1. Appuyez brievement sur la touche Mesure (7) pour effectuer la première mesure (par exemple la longueur).
2. Appuyez de nouveau brievement sur la touche Mesure pour effectuer la deuxième mesure (par exemple la largeur).
3. Appuyez de nouveau brievement sur la touche Mesure pour effectuer la troisième mesure (par exemple la hauteur).

Après que vous ayez appuyé pour la troisième fois sur la touche Mesure, l'appareil calcule automatiquement le volume et I'indique dans I'affichage de la valeur mesurée (29). Les dernières valeurs mesurées s'affichent dans I'un des affichages de détaill.

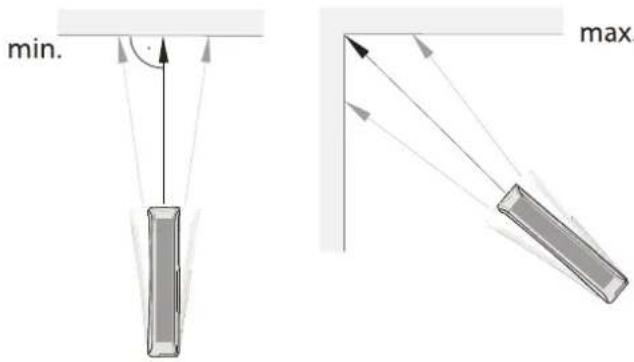

Execution d'une mesure continue / d'une mesure MIN/MAX

Utilisez la fonction de mesure continue pour comparer des mesures, par exemple avec des dessins techniques. Cette méthode de mesure permet de déplacer l'appareil en direction de la cible ; la valeur de mesure est recalculée environ toutes les 0,5 secondes. Vous pouvez utiliser le mode mesure continue par exemple pour les applications suivantes :

• mesure d'une diagonale
• « fil à plomb » vers un mur / un sol (valeur MIN)
• marquage de la distance à une valeur donnée (par exemple une cote sur un plan)

1. Appuyez longuement sur la touche Mesure (7), jusqu'à ce qu'un signal sonore se fasse entendre.

Le symbole Laser (35) apparait.
Les mentions Max (18), Min (24) et Delta (26) apparaissent a coté des affichages de détaill correspondants.
La valeur maximum est indiquée dans l'affichage Detail A (22), la valeur minimum actuelle dans l'affichage Detail B (25) et le dela actuel dans l'affichage Detail C (27).

1. Référez-vous au point cible et déplacez l'appareil lentement d'avant en arrêté ou de haut en bas (par exemple dans un coin de la pierce).

2. Appuyez brievement sur la touche Mesure pour stopper la mesure continue.

Les valeurs finale maximum, minimum et du delta sont indiquées dans les affichages de détaill correspondants.

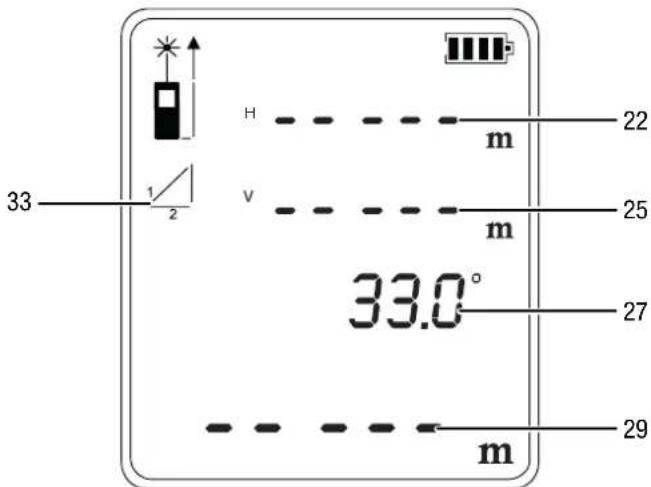

Mesure de hauteur indirecte (Pythagore)

A l'aide de cette méthode, il est possible de déterminer une longueur inconnue en employant le théorème de Pythagore. La méthode est adaptée aux mesures de hauteur, par exemple.

Le résultat de mesure est calculé en fonction de la longueur A et de l'angle d'inclinaison (réglage standard) ou des longueurs A et B.

Mesure au moyen de la longueur A et de l'angle d'inclinaison :

Les longueurs B et C sont perpendicularaires.

1. Appuyez une fois brievement sur la touche Indirect (9).

Le symbole--apparait dans l'affichage Mesure indirecte (33).
L'angle d'inclinaison apparait dans I'affichage Detail C (27).
La barre portant le chiffre 1 (hypoténuse, longueur A) clignote.

1. Visez le point le plus élevé avec l'appareil et appuyez une fois brievement sur la touche Mesure (7) pour effectuer une mesure. Ce faisant, maintenez l'appareil autant que possible immobile et posez-le les bords arrêté sur une surface plane. Pendant la mesure, la butée des deux bords arrêté ne doit pas bouger!

La mesure et le calcul de la longueur C sont effectués.
La mention Horizontal (23) apparait et la longueur horizontale (B) est indiquée dans l'affichage Detail A (22).
La mention Vertical (32) apparait et la longueur verticale (A) est indiquée dans l'affichage Detail B (25).
Le résultat, c'est-à-dire la longueur C à déterminer, apparait dans l'affichage des valeurs mesurées (29).

Mesure au moyen des distances A et B :

Les longueurs B et C sont perpendicularaires.

1. Appuyez une fois brievement sur la touche Indirect (9).

Le symbole apparaft dans l'affichage Mesure indirecte (33).
L'angle d'inclinaison apparait dans I'affichage Detail C (27).
La barre portant le chiffre 1 (hypotenuse, longueur A) clignote.

1. Appuyez longuement sur la touche Inclinaison (15).
   Plus aucun angle n'est indiquedans I'affichage Detail C.

1. Visez tout d'abord le point le plus élevé avec l'appareil et appuyez une fois brievement sur la touche Mesure (7) pour effectuer une mesure. Ce faisant, maintenez l'appareil autant que possible immobile et posez-le les bords arrirée sur une surface plane. Pendant la mesure, la butée des deux bords arrirée ne doit pas bouger!

La longueur A est indiquée dans l'affichage Détail A (22).

1. Alignez l'appareil horizontally (longueur B) et appuyez une fois brievement sur la touche Mesure afin de mesurer la distance horizontale.

La longueur B est indiquée dans l'affichage Détail B (25).
Le résultat, c'est-à-dire la longueur C à déterminer, apparait dans l'affichage des valeurs mesurées (29).

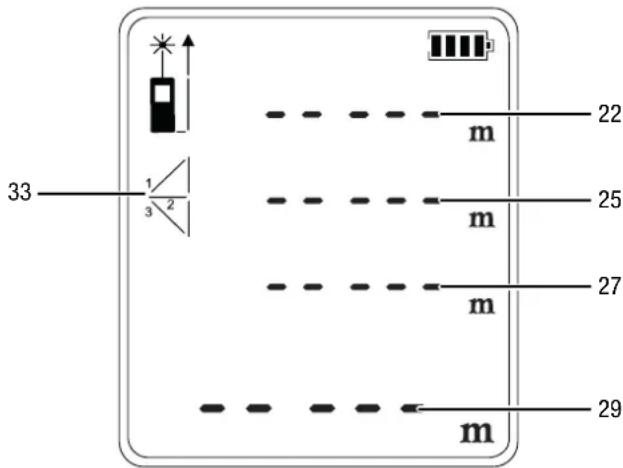

Double mesure de hauteur indirecte

Cette méthode convient aux mesures de hauteur, par exemple.

Le résultat de mesure est calculé en fonction des longueurs A et C ainsi que de l'angle d'inclinaison (réglage standard) ou des longueurs A, B et C.

Mesure au moyen des longueurs A et C et de l'angle d'inclinaison :

Les longueurs B et C sont perpendicularaires.
1. Appuyez deux fois brievement sur la touche Indirect (9).

Le symbole apparait dans l'affichage Mesure indirecte (33).
L'angle d'inclinaison est indiquedans l'affichage Detail B (25).
La barre portant le chiffre 1 (hypoténuse, longueur C) clignote.

1. Visez tout d'abord le point le plus élevé avec l'appareil et appuyez une fois brievement sur la touche Mesure (7) pour effectuer une mesure. Maintenez l'appareil aussi immobile que possible. L'alignement de l'appareil par rapport au point de referencia ne doit pas se modifier pendant la mesure!

La longueur C est indiquée dans l'affichage Détail A (22).
3. Visez le point le moins élevé avec l'appareil et appuyez une fois brievement sur la touche Mesure pour effectuer une mesure.
La longueur A est indiquée dans l'affichage Détail C (27).
L'angle d'inclinaison est indiquedans I'affichage Detail B (25).
Le résultat, c'est-à-dire la longueur D à déterminer, apparait dans l'affichage des valeurs mesurées (29).

Mesure au moyen des longueurs A, B et C :

Les longueurs B et D sont perpendicularaires.

1. Appuyez deux fois brievement sur la touche Indirect (9).

Le symbole apparait dans l'affichage Mesure indirecte (33).
L'angle d'inclinaison est indiquedans I'affichage Detail B (25).
La barre portant le chiffre 1 (hypoténuse, longueur C) clignote.

1. Appuyez longuement sur la touche Inclinaison (15).

Plus aucun angle n'est indiquedans I'affichage Detail B.

1. Visez tout d'abord le point le plus élevé avec l'appareil et appuyez une fois brievement sur la touche Mesure (7) pour effectuer une mesure. Maintenez l'appareil aussi immobile que possible. L'alignement de l'appareil par rapport au point de referencia ne doit pas se modifier pendant la mesure!

La longueur C est indiquée dans l'affiche D'etail A (22).

1. Alignez l'appareil horizontally et pressez une fois brievement la touche Mesure (7) afin de mesurer la longueur horizontale.

La longueur B est indiquée dans l'affiche Detail B (25).

1. Visez le point le moins élevé avec l'appareil et appuyez une fois brievement sur la touche Mesure pour effectuer une mesure.

La longueur A est indiquée dans l'affichage Détail C (27).
Le résultat, c'est-à-dire la longueur D à déterminer, apparait dans l'affichage des valeurs mesurées (29).

Arrêt de l'appareil

1. Appuyez longuement sur la touche CLEAR/OFF (12).

L'appareil s'eteint.

En cas d'inactivité, l'appareil s'esteint automatiquement au bout d'environ 3 minutes.

Maintenance et réparation

Remplacement des piles

Un remplacement des piles est requis lorsque le message de défaut INFO 203 apparait à l'écran ou qu'il devient impossible d'allumer l'appareil ou encore lorsque l'affichage État des piles (21) clignote (voir chapitre « Mise en place des piles »).

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. N'utilise pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Réparation

Ne modifiez pas l'appareil et ne montez pas de pieces de rechange. Veuillez vous adresser au fabricant pour faire réparer ou contrôler l'appareil.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Les affichages de défaut suivants peuvent apparaître dans l'affichage des valeurs mesurées (29) avec la mention INFO :

Message	Cause Remède
101 La réception du signal réfléchi est trop faible.		Répétez la mesure à un autre endroit de la surface où les caractéristiques de réflexion sont更好地 ou utilisez une mire de visée.
102 La réception du signal réfléchi est trop forts.
201 La lumière ambiente est trop forts.		Modifiez la lumière ambiente pour la mesure.
203 Les piles sont presque vides.		Remplacement des piles requis, voir chapitre « Remplacement des piles ».
301 La température est trop élevé.		Laissez refroidir l'appareil. Observe la température de fonctionnement admissible indiquée au chapitre « Caracteristique techniques ».
302 La température est trop BASSE.		LaissezCHAuffer l'appareil. Observe la température de fonctionnement admissible indiquée au chapitre « Caracteristic techniques ».
401 Défaillance matérielle		Allumez et éteignez plusieurs fois l'appareil. Si le symbole continue de s'afficher, contactez votre distributeur.
402 Erreur	de calcul Répétez la	mesure. Le cas échéant, observez l'ordre des mesures et le positionnement de l'appareil.

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électricque ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en evitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais doivent éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Valable uniquement en France

NOTICE A DEPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
