Diadema S16 - Machine à café Caffitaly - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à café à capsules, pression de 15 bars, réservoir d'eau de 1,2 L, puissance de 1450 W
Modes de préparation	Préparation de café, espresso, cappuccino, et autres boissons à base de lait
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif, compatible avec les capsules Caffitaly
Maintenance	Nettoyage automatique, réservoir amovible, détartrage recommandé tous les 3 mois
Sécurité	Arrêt automatique après 30 minutes d'inactivité, protection contre la surchauffe
Informations générales	Dimensions : 30 x 20 x 30 cm, poids : 3,5 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - Diadema S16 Caffitaly

La machine ne s'allume pas, que faire ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur à l'arrière de la machine est en position 'On'.

Pourquoi la machine ne prépare pas de café ?

Cela peut être dû à un réservoir d'eau vide ou mal positionné. Vérifiez que le réservoir est plein et correctement installé. Assurez-vous également que la capsule est correctement insérée.

Comment détartrer la machine ?

Pour détartrer la machine, utilisez un détartrant compatible avec les machines à café. Remplissez le réservoir d'eau avec une solution de détartrant et suivez les instructions du fabricant pour le processus de détartrage.

Le café a un goût amer, que faire ?

Un goût amer peut être causé par une sur-extraction. Essayez de réduire la durée d'infusion ou de vérifier la fraîcheur des capsules utilisées. Un détartrage régulier peut également aider à améliorer le goût.

Comment nettoyer la machine ?

Pour nettoyer la machine, débranchez-la et nettoyez les surfaces externes avec un chiffon humide. Le réservoir d'eau, le porte-capsule et la grille d'égouttage peuvent être lavés à l'eau chaude. Assurez-vous de bien les rincer avant de les remettre en place.

La machine fait du bruit, est-ce normal ?

Un certain bruit est normal lors du processus d'infusion. Cependant, si le bruit est excessif ou inhabituel, vérifiez si la machine est correctement installée et si des pièces ne sont pas desserrées.

Où puis-je trouver des capsules compatibles ?

Les capsules compatibles avec la Caffitaly Diadema S16 peuvent être trouvées dans les magasins spécialisés en café, en ligne ou dans certains supermarchés. Assurez-vous de vérifier la compatibilité avant d'acheter.

Comment ajuster l'intensité du café ?

L'intensité du café peut être ajustée en choisissant des capsules avec différents niveaux de torréfaction ou en modifiant la quantité d'eau utilisée pour l'infusion.

La machine fuit, que dois-je faire ?

Vérifiez que le réservoir d'eau est correctement installé et qu'il n'y a pas de fissures. Inspectez également les joints d'étanchéité pour vous assurer qu'ils sont en bon état.

Puis-je utiliser de l'eau du robinet ?

Oui, vous pouvez utiliser de l'eau du robinet. Cependant, si votre eau est très dure, il est recommandé d'utiliser de l'eau filtrée pour éviter l'accumulation de calcaire.

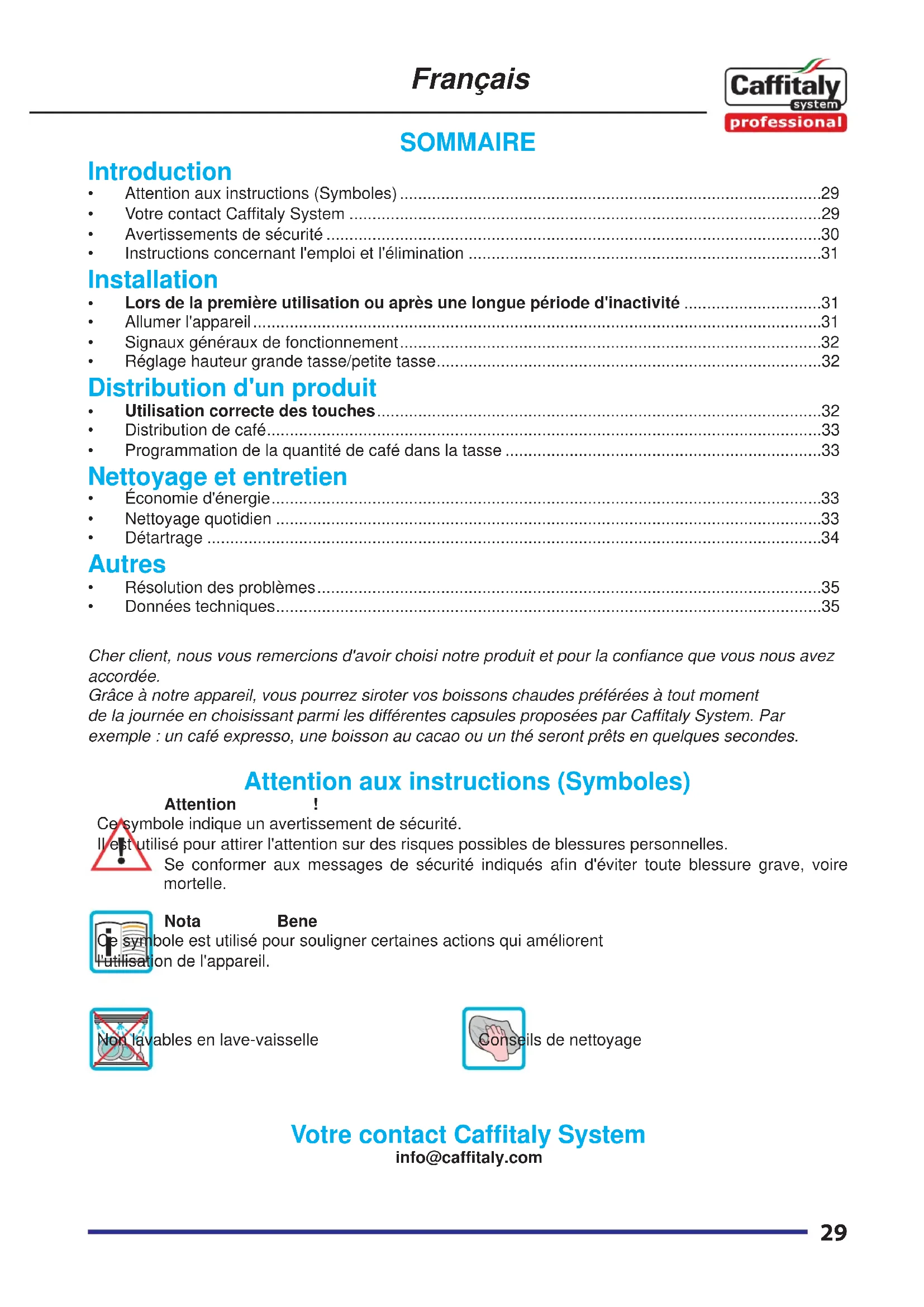

MODE D'EMPLOI Diadema S16 Caffitaly

• Lors de la première utilisation ou après une longue période d'inactivité ..............................31

• Allumer l'appareil ............................................................................................................................31

• Signaux généraux de fonctionnement ............................................................................................32

• Réglage hauteur grande tasse/petite tasse ....................................................................................32 Distribution d'un produit

• Programmation de la quantité de café dans la tasse .....................................................................33 Nettoyage et entretien

• Données techniques .......................................................................................................................35 Cher client, nous vous remercions d'avoir choisi notre produit et pour la confi ance que vous nous avez accordée. Grâce à notre appareil, vous pourrez siroter vos boissons chaudes préférées à tout moment de la journée en choisissant parmi les différentes capsules proposées par Caffi taly System. Par exemple : un café expresso, une boisson au cacao ou un thé seront prêts en quelques secondes. Attention aux instructions (Symboles) Attention ! Ce symbole indique un avertissement de sécurité. Il est utilisé pour attirer l'attention sur des risques possibles de blessures personnelles. Se conformer aux messages de sécurité indiqués afi n d'éviter toute blessure grave, voire mortelle. Nota Bene Ce symbole est utilisé pour souligner certaines actions qui améliorent l'utilisation de l'appareil. Non lavables en lave-vaisselle Conseils de nettoyage Votre contact Caffi taly System info@caffi taly.com Français30 Français Avertissements de sécurité Lire ATTENTIVEMENT les instructions suivantes ! Leur respect permet d'éviter les accidents et d'endommager l'appareil.

• Cet appareil est destiné à être utilisé dans des applications domestiques et similaires comme par exemple : coins cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; hôtels, agritourisme, motels, Bed & Breakfast et autres structures de type résidentiel.

• N'utiliser que des capsules spécifi ques pour le système Caffi taly.

• Toute autre utilisation non prévue par ces instructions peut provoquer des dommages aux personnes et annuler la garantie. Le constructeur n'est pas responsable des dommages venant d'un usage impropre de l'appareil.

• Après avoir enlevé l'emballage, vérifi er que l'appareil est en bon état. En présence de dommages ou au premier signe de défectuosité (bruits ou odeurs inhabituels), ou pour tout autre problème rencontré à l'intérieur de l'appareil, ne pas utiliser ce dernier et s'adresser à un Centre d'assistance agréé.

• Ne pas laisser les éléments de l'emballage (sachets en plastique, etc.) à la portée des enfants du fait qu'ils constituent des sources potentielles de danger.

• N'utiliser l’appareil que si le câble d'alimentation est intact. Pour le remplacement du câble éventuellement endommagé, s'adresser exclusivement à un Centre d'assistance agréé. Danger de mort par choc électrique.

• Conserver et utiliser l'appareil seulement à l'intérieur. S'assurer que les éléments électriques, les fi ches et les câbles sont bien secs. Ne jamais plonger l'appareil dans l'eau. Protéger l'appareil contre les éclaboussures ou les gouttes. L'association électricité-eau engendre le danger de mort par choc électrique.

• Ne brancher l'appareil que sur des prises de courant conformes aux normes. S'assurer que la tension du réseau électrique correspond à celle qui fi gure sur la plaquette des données apposée sur le fond de l'appareil.

• L'appareil doit être installé sur une surface nivelée, solide, stable et résistant à la chaleur ; le plan d'appui ne doit pas dépasser une inclinaison de 2°.

• Ne pas permettre l'utilisation de l'appareil de la part de personnes (y compris les enfants) ayant de faibles capacités psychophysiques ou sensorielles, aux expériences et aux connaissances insuffi santes, à moins qu'elles ne soient sous la supervision attentive d'une personne responsable de leur sécurité ou formées par cette personne. Surveiller les enfants et s'assurer qu'ils ne jouent pas avec l'appareil !

• Ne pas laisser le câble d'alimentation à proximité de surfaces chaudes, d'arêtes ou d'objets tranchants.

• Ne jamais mettre les mains dans le logement porte-capsules. Risque de blessures.

• Toujours refermer la poignée. Ne jamais ouvrir la poignée durant la distribution d'un produit.

• Ne jamais enlever des parties de l'appareil, sauf celles indiquées pour le nettoyage quotidien.

• N'introduire aucun objet dans les ouvertures. Cela pourrait causer des chocs électriques ! Toute intervention non expliquée dans ces instructions ne doit être effectuée que par un Centre d'assistance agréé !

• Ne pas débrancher le câble d'alimentation en tirant dessus mais extraire la fi che pour ne pas endommager la prise.

• Effectuer le détartrage par intervalles réguliers conformément aux instructions. Dans le cas contraire, l'appareil pourrait se détériorer.

• Nettoyer scrupuleusement et régulièrement l'appareil. Le dépôt qui se crée à défaut de nettoyage pourrait nuire à la santé. Débrancher l'appareil et le laisser refroidir avant de le nettoyer.

• En cas de non utilisation de l'appareil sur de longues périodes (vacances, etc.), débrancher la fi che de la prise de courant.31 Français Instructions concernant l'utilisation et l'élimination L'appareil se compose de matériaux de haute qualité pouvant être réutilisés ou recyclés. Éliminer l'appareil dans une décharge spécialisée. Instructions pour l'élimination correcte du produit conformément à la directive européenne 2002/96/EC et au Décret Législatif n° 151 du 25 juillet 2005. À la fi n de sa durée de vie, le produit ne doit pas être éliminé avec les déchets urbains. Il peut être remis aux centres de collecte sélective prévus par les administrations municipales, ou bien auprès des revendeurs fournissant ce service. L'élimination séparée d'un électroménager permet d'éviter des conséquences néfastes sur l'environnement et la santé pouvant dériver de son élimination inappropriée. Elle permet en outre de récupérer les matériaux dont il se compose afi n d'économiser beaucoup d'énergie et de ressources. Pour souligner l'obligation d'éliminer séparément les électroménagers, la marque du conteneur barré est placée sur le produit. L'élimination abusive du produit de la part de son utilisateur implique l'application de sanctions administratives prévues par la réglementation en vigueur. L'emballage est en matériau recyclable. S'adresser aux autorités compétentes pour toute information concernant la réglementation locale. Lors de la première utilisation ou après une longue période d'inactivité

• Remplir le réservoir avec de l'eau fraîche, non gazeuse (Fig. 4).

• Brancher la fi che sur la prise de courant et allumer l'appareil (Fig. 13).

• S'assurer que la poignée est fermée (Fig. 3).

• Les touches A-B-C clignotent tout comme clignote en ROUGE le voyant D.

• Placer un récipient (d'au moins 250 ml) sous la buse de distribution (Fig. 9).

• Appuyer sur l'une des touches A-B-C. Attendre la fi n du cycle de chargement du circuit hydraulique de l'appareil. Le voyant D s'éteint. NOTA BENE : si, au terme du chargement, les touches A-B-C et le voyant D continuent de clignoter, répéter les opérations du point précédent.

• Les touches A-B-C clignotent en même temps ; l'appareil est en phase de réchauffement.

• Quand les touches A-B-C s'allument en permanence, effectuer le rinçage en appuyant sur la touche C. Appuyer de nouveau sur la touche pour effectuer un deuxième rinçage. Attendre que l'appareil termine le cycle de rinçage.

• Au terme de l'opération, éliminer l'eau qui se trouve dans le réservoir à capsules usagées (Fig. 6). Allumer l'appareil

• Remplir le réservoir avec de l'eau fraîche, non gazeuse (Fig. 4).

• Allumer l'appareil en appuyant sur l'interrupteur général (Fig. 14).

• Les touches A-B-C clignotent en même temps ; l'appareil est en phase de réchauffement. Quand les touches s'allument en permanence et que l'appareil émet 2 signaux sonores, celui-ci est prêt pour effectuer la distribution.32 Français Signaux généraux de fonctionnement

• Quand le voyant D clignote en JAUNE et que l'appareil émet 3 signaux sonores, il est conseillé de lancer le cycle de détartrage (Voir Chap. Détartrage). RÉCHAUFFEMENT

• Les touches A-B-C clignotent en même temps. SI L'EAU S'ÉPUISE PENDANT LE FONCTIONNEMENT

• Quand le voyant D clignote en ROUGE et que l'appareil émet tout d'abord 3 signaux sonores suivis d'un signal intermittent, le réservoir à eau est vide.

• Remplir le réservoir avec de l'eau fraîche, non gazeuse (Fig. 4).

• Appuyer sur l'une des touches A-B-C. Attendre la fi n du cycle de chargement du circuit hydraulique de l'appareil.

• Lorsque les touches A-B-C s'allument en permanence, l'appareil est prêt à l'emploi. EN CAS DE LEVAGE DE LA POIGNÉE DURANT LA DISTRIBUTION

• Si l'utilisateur lève la poignée pendant la distribution d'un produit (Fig. 1), de l'eau chaude risque de gicler. Risque de brûlure !

• Le voyant D clignote en ROUGE et l'appareil émet un signal sonore intermittent. La distribution est immédiatement interrompue.

• Fermer la poignée (Fig. 3).

• Appuyer sur l'une des touches A-B-C pour remettre l'alarme à zéro.

• L'appareil est de nouveau prêt à l'emploi. Réglage hauteur grande tasse/petite tasse

• Il est possible de régler l'appareil pour permettre l'utilisation correcte des grandes tasses ou des petites tasses.

• La machine est initialement confi gurée pour l'utilisation de grandes tasses (Fig. 7).

• Pour optimiser l'utilisation des petites tasses, soulever le bac d'égouttement et la grille puis l'accrocher dans les deux trous supérieurs (Fig. 10).

• Placer à présent une petite tasse sous la buse de distribution du café (Fig. 8). Utilisation correcte des touches Pour la distribution d'un « Expresso » ou d'un « Café crème », n'utiliser que les touches A ou B (respectivement la 1ère et la 2ème en partant du haut, éclairées en BLANC). Ces mêmes touches, en fonction de la quantité, doivent être utilisées pour la distribution de capsules d'orge, ginseng, cacao ou lait. La touche C (la 3ème en partant du haut, illuminée en BLEU) ne doit être utilisée que pour le « Café fi ltre » ou « Café américain ». Cette touche permet également d'utiliser des capsules de thé, camomille ou tisanes. Ne pas utiliser la touche C pour l'expresso ou pour des cafés au goût intense. Dans cette fonction, en effet, l'appareil est réglé sur une basse pression, ce qui réduit la crème, le goût du café et pourrait provoquer l'interruption de la distribution. NOTA BENE : dans le circuit de l'appareil, il se peut qu'il reste des traces du produit venant d'être distribué. Pour préserver le goût le plus possible, il est conseillé, lors de la distribution de lait, chocolat ou solubles, de rincer rapidement. Pour effectuer le rinçage, appuyer sur une touche quelconque (A, B ou C), sans l'utilisation d'aucune capsule. Il est conseillé d'effectuer cette opération au moins une fois par semaine.33 Distribution de café

• Soulever la poignée pour ouvrir le logement porte-capsules (Fig. 1).

• Introduire la capsule en la poussant à l'intérieur avec une légère pression (Fig. 2).

• Fermer complètement la poignée (Fig. 3).

• Placer une grande tasse/petite tasse sous la buse de distribution du café (Fig. 7 ou 8).

• Appuyer brièvement sur la touche A ou B en fonction du café souhaité.

• La touche enfoncée clignote. La distribution s'arrête lorsque la quantité programmée est atteinte et la machine émet un signal sonore.

• Soulever la poignée pour éjecter la capsule qui tombe dans le réservoir approprié (Fig. 1).

• Fermer la poignée (Fig. 3). NOTA BENE les quantités de café distribué peuvent être programmées en fonction des goûts personnels et des dimensions des grandes tasses/petites tasses utilisées. Pour programmer les quantités, consulter le Chapitre « Programmation de la quantité de café dans la tasse ». Programmation quantité de café dans la tasse

• Soulever la poignée pour ouvrir le logement porte-capsules (Fig. 1).

• Introduire la capsule en la poussant à l'intérieur avec une légère pression (Fig. 2).

• Fermer complètement la poignée (Fig. 3).

• Placer une grande tasse/petite tasse sous la buse de distribution (Fig. 7 ou 8).

• Appuyer sur la touche du café souhaité en la maintenant enfoncée.

• Une fois la quantité de café souhaitée atteinte, relâcher la touche. Maintenant la touche est programmée. La quantité de café distribuée peut être programmée d'un minimum de 20 à un maximum de 250 ml.

• Soulever la poignée pour éjecter la capsule qui tombe dans le réservoir approprié (Fig. 1).

• Fermer la poignée (Fig. 3). Économie d'énergie L'appareil réduit automatiquement la consommation une heure après sa dernière utilisation. Les touches A-B-C clignotent lentement et séquentiellement. Pour rétablir les conditions normales d'utilisation, appuyer sur une touche quelconque ou ouvrir la poignée. L'appareil se réchauffe. Lorsque les touches A-B-C s'allument en permanence, l'appareil est prêt à l'emploi. Nettoyage quotidien

• Extraire le bac d'égouttement et le réservoir à capsules usagées (Fig. 6).

• Soulever le réservoir à capsules usagées (Fig. 11) ; le vider et le rincer.

• Enlever la grille et son support (Fig. 12). Soulever le bac d'égouttement, le vider et le rincer.

• Enlever le réservoir à eau (Fig. 5) ; le vider et le rincer. NOTA BENE : dans le circuit de l'appareil, il se peut qu'il reste des traces du produit venant d'être distribué. Pour préserver le goût le plus possible, il est conseillé, lors de la distribution de lait, chocolat ou solubles, de rincer rapidement. Le rinçage appuyer sur une touche quelconque (A, B ou C), sans l'utilisation d'aucune capsule. Il est conseillé d'effectuer cette opération au moins une fois par semaine. Pour le nettoyage de la surface de l'appareil, utiliser un chiffon doux et un détergent neutre. Ne pas utiliser de jets d'eau pour nettoyer l'appareil. Les composants en plastique de l'appareil, y compris le réservoir à eau, NE PEUVENT PAS être lavés au lave- vaisselle. Français34 Détartrage Signal détartrage : quand le voyant D clignote en JAUNE et que l'appareil émet 3 3 signaux sonores, il est conseillé d'effectuer le cycle de détartrage comme indiqué ci-après. La machine dispose d'un programme avancé qui vérifi e la quantité d'eau utilisée pour la distribution des produits. Grâce à ce contrôle, l'utilisateur sait lorsqu'il est nécessaire de soumettre la machine à un cycle de détartrage. Il est conseillé d'utiliser le détartrant Caffi taly System, spécialement mis au point pour respecter les caractéristiques techniques de l'appareil, en toute sécurité pour le consommateur. La solution détartrante doit être éliminée selon les indications du fabricant et/ou les normes en vigueur dans le pays d'installation de la machine. Lire ATTENTIVEMENT les précautions d'emploi fi gurant sur l'emballage du détartrant. Éviter le contact avec les yeux, la peau et les superfi cies de l'appareil. Ne pas éteindre l'appareil et ne pas soulever la poignée durant le détartrage. Une personne doit être présente pendant cette opération. Ne pas utiliser de vinaigre : il peut endommager votre appareil !

• Éteindre l'appareil en appuyant sur l'interrupteur général (Fig. 14).

• Vider et rincer le réservoir à capsules usagées et le bac d'égouttement (Fig. 6).

• Extraire et vider le réservoir à eau (Fig. 5).

• Mélanger le contenu d'un fl acon de détartrant Caffi ta System avec environ 750 c³ d'eau (1 litre au total) et verser le tout dans le réservoir.

• S'assurer que la poignée est baissée (Fig. 3) et qu'aucune capsule ne se trouve dans le logement porte-capsules.

• Enlever le bac d'égouttement (Fig. 15).

• Positionner un récipient (d'au moins 500 ml) sous la buse de distribution (Fig. 16).

• Maintenir enfoncées les touches A et B tout en allumant l'appareil à l'aide de l'interrupteur général.

• La touche B est allumée tandis que le voyant D clignote alternativement en JAUNE et ROUGE.

• Appuyer sur la touche B pour lancer le cycle de détartrage.

• L'appareil distribue la solution détartrante par intervalles (5 distributions suivies chacune d'une pause de 4 minutes, pour une durée de 25 minutes environ). Durant cette phase, au cours de laquelle il ne faut pas enfoncer les touches, le voyant D clignote alternativement en JAUNE

• Si le récipient est plein, procéder à son vidage.

• Au terme de la première phase, la touche B s'allume et l'appareil émet un signal sonore. Le réservoir à eau est vide.

• Rincer soigneusement le réservoir à eau et le remplir avec de l'eau potable fraîche (Fig. 4).

• Vider et rincer le réservoir à capsules usagées et le récipient utilisé, puis les remettre à leur place (Fig. 16).

• Appuyer sur la touche B pour lancer le cycle de rinçage.

• La machine distribue l'eau de rinçage (environ 500 ml). Durant cette phase, le voyant D clignote alternativement en JAUNE et ROUGE.

• Au terme du cycle de rinçage, l'appareil émet un signal sonore et les touches A-B-C clignotent en même temps ; l'appareil est en phase de réchauffement

• Quand les touches s'allument en permanence et que l'appareil émet 2 signaux sonores, celui-ci est prêt pour effectuer la distribution.

• Vider et rincer soigneusement le réservoir à eau et le remplir avec de l'eau fraîche, non gazeuse (Fig. 4).

• Vider et rincer le réservoir à capsules usagées, le remettre en place et remettre le bac d'égouttement. Français35 Français

PROBLÈME CAUSE POSSIBLE SOLUTION

L'appareil ne distribue pas de café. Le voyant D clignote en ROUGE. Le réservoir à eau est vide. Remplir le réservoir avec de l'eau fraîche. Appuyer sur une touche pour recharger le circuit. Lorsque les touches sont allumées en permanence, l'appareil est prêt à l'emploi. Le café n'est pas assez chaud. - Grandes tasses/petites tasses froides. - Machine avec calcaire. - Préchauffer la tasse. - Détartrer. La poignée ne peut pas être baissée. - Le réservoir à capsules usagées est plein. - Capsule bloquée à l'intérieur de l'appareil. - Vider le réservoir à capsules usagées. - Enlever la capsule bloquée. Le voyant D est allumé en ROUGE en permanence. Problèmes de réchauffement. Éteindre puis rallumer la machine. Si le problème persiste, porter l'appareil à un Centre d'Assistance Agréé. Après enfoncement d'une touche pour la distribution de café, l'appareil semble partir mais s'arrête sans distribuer de café ou n'en distribue qu'une faible quantité. Programmation incorrecte des quantités. Programmer à nouveau la quantité pour la touche. Voir le chapitre « Programmation de la quantité de café dans les tasses ». Le café est distribué très lentement et la qualité est très faible. L'utilisateur a utilisé la touche C avec une capsule d'expresso. Utiliser les touches A ou B. Les matériaux et les objets destinés au contact des produits alimentaires sont conformes aux indications de la réglementation européenne 1935/2004. Consulter la plaquette de données sur le fond de l'appareil. Max. 15 bars Environ 4 kg < 70dB A. 1,2 litres température ambiante : 10°C ÷ 40°C 170 mm 260 mm 350 mm Données techniques Solutions aux problèmes36 ÍNDICE Introducción:
