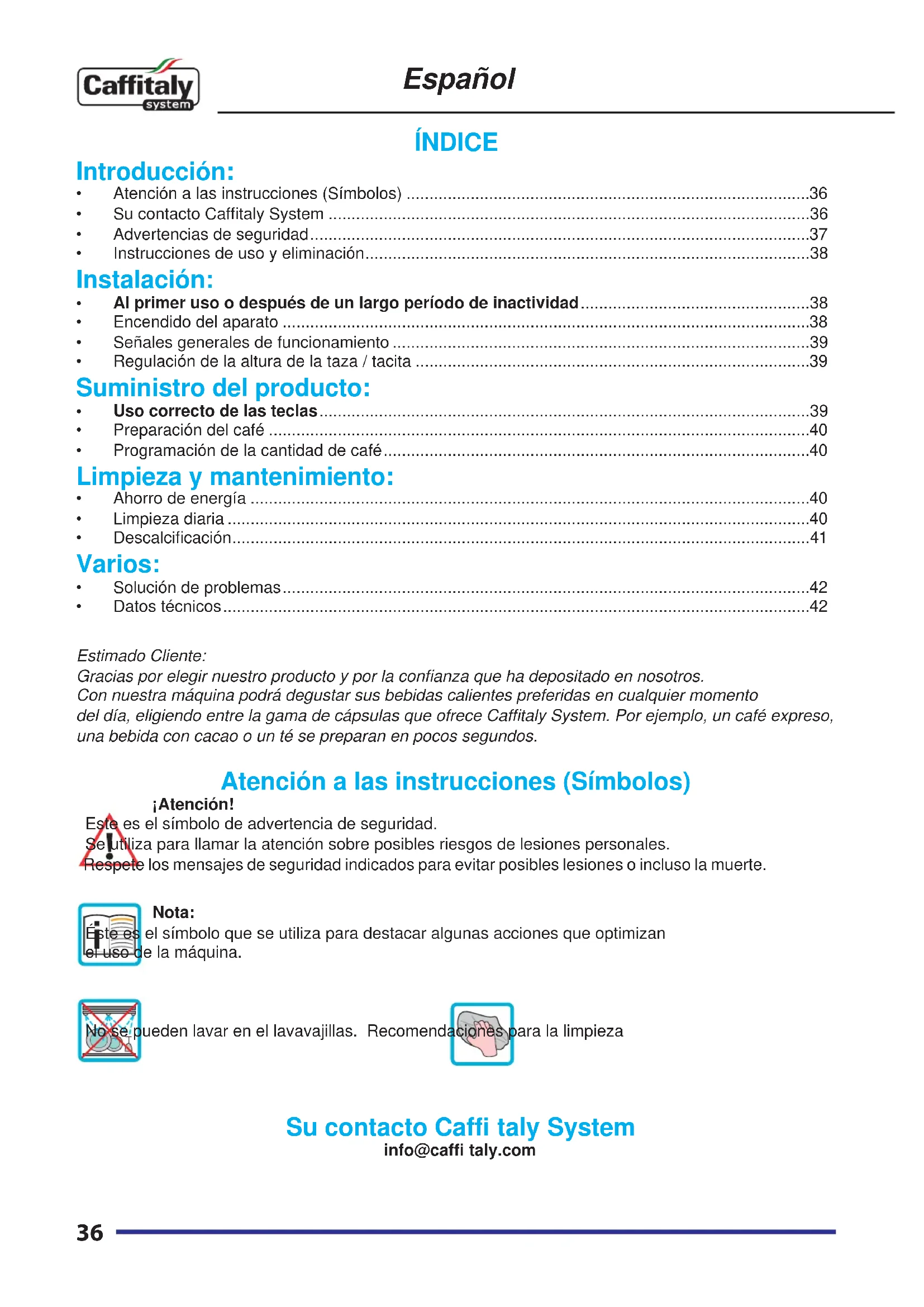

MANUAL DE USUARIO Diadema S16 Caffitaly

• Al primer uso o después de un largo período de inactividad ..................................................38

• Programación de la cantidad de café .............................................................................................40 Limpieza y mantenimiento:

• Datos técnicos ................................................................................................................................42 Estimado Cliente: Gracias por elegir nuestro producto y por la confi anza que ha depositado en nosotros. Con nuestra máquina podrá degustar sus bebidas calientes preferidas en cualquier momento del día, eligiendo entre la gama de cápsulas que ofrece Caffi taly System. Por ejemplo, un café expreso, una bebida con cacao o un té se preparan en pocos segundos. Atención a las instrucciones (Símbolos) ¡Atención! Este es el símbolo de advertencia de seguridad. Se utiliza para llamar la atención sobre posibles riesgos de lesiones personales. Respete los mensajes de seguridad indicados para evitar posibles lesiones o incluso la muerte. Nota: Éste es el símbolo que se utiliza para destacar algunas acciones que optimizan el uso de la máquina. No se pueden lavar en el lavavajillas. Recomendaciones para la limpieza Su contacto Caffi taly System info@caffi taly.com Español37 Español Advertencias de seguridad Lea con ATENCIÓN las siguientes instrucciones. Así evitará el riesgo de accidentes y daños al aparato.

• Este aparato está destinado al uso en entornos domésticos y similares, como por ejemplo: áreas de cocina para el personal en tiendas, ofi cinas y otros lugares de trabajo; hoteles, agroturismos, moteles, pensiones y demás alojamientos.

• Utilice exclusivamente las cápsulas específi cas para el sistema Caffi taly System.

• Cualquier otro uso no indicado en estas instrucciones puede causar daños a las personas y dejar la garantía sin efecto. El fabricante declina toda responsabilidad por daños derivados de un uso impropio del aparato.

• Después de retirar el embalaje, asegúrese de que el aparato esté en perfecto estado. En caso de daños, o a la primera señal de defectos (ruidos u olores insólitos), deje de utilizar el aparato; diríjase a un centro de asistencia autorizado.

• No deje los elementos que componen el embalaje (bolsas de plástico, etc.) al alcance de los niños, ya que pueden convertirse en una fuente de peligro.

• Utilice el aparato sólo si el cable de alimentación está en perfecto estado. Si el cable está dañado, para sustituirlo diríjase a un centro de asistencia autorizado. Peligro de muerte por descarga eléctrica.

• Guarde y utilice el aparato sólo en ambientes interiores. Asegúrese de que los elementos eléctricos, las clavijas y los cables estén secos. No sumerja nunca el aparato. Proteja el aparato de salpicaduras o goteos. La combinación de electricidad y agua comporta el peligro de muerte por descarga eléctrica.

• Conecte el aparato sólo a tomas de corriente conformes a la norma. Compruebe que la tensión de la red eléctrica sea del mismo valor que se indica en la etiqueta sobre el lado inferior del aparato.

• El plano sobre el cual se instale la máquina debe estar nivelado y ser sólido, fi rme y resistente al calor; el plano de apoyo no debe superar los 2° de inclinación.

• No permita el uso del aparato a personas (niños inclusive) con capacidades psicofísicas-sensoriales reducidas o carentes de la experiencia y el conocimiento necesarios, salvo bajo la vigilancia y las instrucciones de una persona que se haga responsable de ellas. ¡Vigile a los niños y no permita que jueguen con el aparato!

• No deje el cable de alimentación cerca de superfi cies calientes, aristas vivas u objetos cortantes.

• No introduzca nunca las manos en el alojamiento de las cápsulas. Peligro de lesiones.

• Cierre siempre la palanca. No abra la palanca durante el suministro de un producto.

• No desmonte partes de la máquina, salvo aquellas indicadas para la limpieza diaria.

• No introduzca ningún objeto en las aberturas. Esto podría causar descargas eléctricas. Cualquier intervención no expresamente indicada en estas instrucciones debe ser realizada exclusivamente por un centro de asistencia autorizado.

• No tire nunca del cable de alimentación; tire sólo de la clavija para no dañarlo.

• Realice la descalcifi cación con frecuencia periódica como se indica en las instrucciones. En caso contrario, el aparato podría dañarse.

• Limpie el aparato periódicamente con esmero. El depósito que se crea en caso de falta de limpieza podría perjudicar la salud. Desconecte el aparato y déjelo enfriar antes de limpiarlo.

• Si el aparato no se va a utilizar durante mucho tiempo (vacaciones, etc.) desconecte la clavija de la toma eléctrica.38 Español Instrucciones de uso y eliminación El aparato está fabricado con materiales de alta calidad que se pueden reutilizar o reciclar. Elimine el aparato en un centro de recogida selectiva. Advertencias para la eliminación correcta del producto según la directiva europea 2002/96/ EC y el Decreto Legislativo italiano n. 151 del 25 de julio de 2005. Al fi nal de su vida útil, el aparato no se puede eliminar junto con los desechos urbanos. Deberá entregarse a un centro de recogida selectiva municipal o a los revendedores que ofrecen este servicio. La recogida selectiva de un electrodoméstico permite evitar posibles consecuencias perjudiciales para el medio ambiente y la salud y recuperar los materiales que lo integran para conseguir un importante ahorro de energía y recursos. Para indicar la obligación de la recogida selectiva de los electrodomésticos, este producto lleva impresa la marca del contenedor de basura tachado. La eliminación ilegal del producto conlleva la aplicación de las sanciones administrativas establecidas por la normativa vigente. El embalaje es de material reciclable. Para obtener más información acerca de la normativa local, consulte a las autoridades competentes. Al primer uso o después de un largo período de inactividad

• Llene el depósito con agua fría sin gas (Fig. 4).

• Conecte la clavija a la toma de corriente y encienda el aparato (Fig. 13).

• Asegúrese de que la palanca esté cerrada (Fig. 3).

• Junto a las teclas A-B-C, parpadea en ROJO el testigo D.

• Coloque un recipiente (con capacidad al menos de 250ml) debajo de la salida (Fig. 9).

• Pulse una de las teclas A-B-C. Espere que la máquina termine el ciclo de carga del circuito del agua. El testigo D se apaga. NOTA: si al terminar la carga las teclas A-B-C y el testigo D siguen parpadeando, repita las operaciones del punto anterior.

• Las teclas A-B-C parpadean simultáneamente; la máquina está en fase de calentamiento.

• Cuando las teclas A-B-C se encienden y permanecen fi jas, enjuague pulsando la tecla C. Pulse nuevamente la tecla para el segundo enjuague. Espere que la máquina termine el ciclo de enjuague.

• Al terminar la operación vacíe el agua del recipiente de las cápsulas usadas (Fig. 6). Encendido del aparato

• Llene el depósito con agua fría sin gas (Fig. 4).

• Encienda el aparato pulsando el interruptor general (Fig. 14).

• Las teclas A-B-C parpadean simultáneamente; la máquina está en fase de calentamiento. Cuando las teclas permanezcan encendidas de modo fi jo y la máquina emita 2 señales acústicas, estará lista para el uso.39 Español Señales generales de funcionamiento SEÑAL DE DESCALCIFICACIÓN:

• El testigo D en AMARILLO y la emisión de 3 señales acústicas indican que se recomienda realizar el ciclo de descalcifi cación (consulte el capítulo Descalcifi cación). CALENTAMIENTO:

• Las teclas A-B-C parpadean simultáneamente. CUANDO EL AGUA SE AGOTA DURANTE EL FUNCIONAMIENTO:

• Cuando el testigo D parpadea en ROJO y la máquina emite 3 señales acústicas y luego una intermitente, el depósito de agua está vacío.

• Llene el depósito con agua fría sin gas (Fig. 4).

• Pulse una de las teclas A-B-C. Espere que la máquina termine el ciclo de carga del circuito del agua.

• Cuando las teclas A-B-C están encendidas de modo fi jo, la máquina está lista para el uso. SI LA PALANCA SE LEVANTA DURANTE EL FUNCIONAMIENTO:

• Si la palanca se levanta durante la preparación de un producto (Fig. 1), puede ocurrir que se produzcan salpicaduras de agua caliente. ¡Peligro de abrasión!

• El testigo D parpadea en ROJO y la máquina emite una señal acústica intermitente. El suministro se interrumpe inmediatamente.

• Cierre la palanca (Fig. 3).

• Pulse una de las teclas A-B-C para restablecer la alarma.

• La máquina está de nuevo lista para el uso. Regulación de la altura de la taza / tacita.

• La máquina se puede ajustar para permitir el uso correcto de tazas grandes o pequeñas.

• En principio, está predispuesta para el uso de tazas grandes (Fig. 7).

• Para obtener mejores resultados en caso de utilizar tacitas, hay que levantar la bandeja de goteo y la rejilla y engancharla en los dos orifi cios superiores (Fig. 10).

• Coloque una taza debajo de la salida del café (Fig. 8). Uso correcto de las teclas Para preparar un "expreso" o un "café crema", utilice exclusivamente las teclas A o B (respectivamente la primera y la segunda desde arriba, encendidas en BLANCO). Las mismas teclas sirven para las preparaciones con cápsulas de cebada, ginseng, cacao o leche. La tecla C (3° desde arriba, encendida en AZUL) debe utilizarse exclusivamente para el "Café fi ltro" o "Americano". Con la misma tecla se pueden utilizar cápsulas de té, manzanilla o tisanas. No utilice la tecla C para el café expreso o de gusto fuerte. Con esta función, la máquina está regulada a baja presión, para reducir el gusto fuerte, y en consecuencia podría interrumpirse el suministro. NOTA: En el circuito de la máquina pueden quedar restos del producto que se acaba de suministrar. Para cuidar al máximo el sabor de la bebida es recomendable realizar un breve enjuague después de suministrar leche, chocolate o solubles. El enjuague se efectúa pulsando la tecla (A, B o C), sin introducir la cápsula. Se recomienda efectuar esta operación al menos una vez a la semana.40 Preparación del café

• Levante la palanca para abrir el alojamiento de la cápsula (Fig. 1).

• Introduzca la cápsula y empújela ejerciendo una ligera presión (Fig. 2).

• Cierre la palanca por completo (Fig. 3).

• Coloque una taza debajo de la salida del café (Fig. 7 u 8).

• Pulse brevemente la tecla A o B, según el café deseado.

• La tecla parpadea. El suministro se interrumpe al alcanzar la cantidad programada y la máquina emite una señal acústica.

• Levante la palanca para expulsar la cápsula, que cae en el recipiente (Fig. 1).

• Cierre la palanca (Fig. 3). NOTA: las cantidades de café suministrado se pueden programar según las preferencias personales y el tamaño de las tazas o tacitas utilizadas. Para programar la cantidad, consulte: "Programación de la cantidad de café en tazas". Programación de la cantidad de café

• Levante la palanca para abrir el alojamiento de la cápsula (Fig. 1).

• Introduzca la cápsula y empújela ejerciendo una ligera presión (Fig. 2).

• Cierre la palanca por completo (Fig. 3).

• Coloque una taza debajo de la salida (Fig. 7 u 8).

• Pulse y mantenga pulsada la tecla del café deseado.

• Suelte la tecla al alcanzar la cantidad de café deseada. La tecla queda programada. La cantidad de café se puede programar entre un mínimo de 20 y un máximo de 250 ml.

• Levante la palanca para expulsar la cápsula, que cae en el recipiente (Fig. 1).

• Cierre la palanca (Fig. 3). Ahorro de energía La máquina reduce automáticamente el consumo después de 1 hora sin uso. Las teclas A-B-C parpadean lentamente en secuencia. Para restablecer las condiciones normales de uso, pulse cualquier tecla o abra la palanca. El aparato empieza a calentar. Cuando las teclas A-B-C están encendidas de modo fi jo, la máquina está lista para el uso. Limpieza diaria

• Retire la bandeja de goteo y el recipiente de las cápsulas usadas (Fig. 6).

• Levante el recipiente de las cápsulas usadas (Fig. 11); vacíelo y enjuáguelo.

• Retire la rejilla y el soporte (Fig. 12). Levante la bandeja de goteo, vacíela y enjuáguela.

• Quite el depósito del agua (Fig. 5); vacíelo y enjuáguelo. NOTA: En el circuito de la máquina pueden quedar restos del producto que se acaba de suministrar. Para cuidar al máximo el sabor de la bebida es recomendable realizar un breve enjuague después de suministrar leche, chocolate o solubles. El enjuague se efectúa pulsando la tecla (A, B o C), sin introducir la cápsula. Se recomienda efectuar esta operación al menos una vez a la semana. Para limpiar la superfi cie del aparato, utilice un paño suave y detergente neutro. No utilice chorros de agua para la limpieza del aparato. Los componentes de plástico de la máquina, incluido el depósito del agua, NO se pueden lavar en el lavavajillas. Español41 Descalcifi cación Señal de descalcifi cación: cuando el testigo D parpadea en AMARILLO y la máquina emite 3 señales acústicas, se recomienda ejecutar el ciclo de descalcifi cación, que se ilustra a continuación. La máquina cuenta con un programa avanzado que comprueba la cantidad de agua que se utiliza para suministrar las bebidas. Esta medición permite indicar al usuario cuándo la máquina necesita un ciclo de descalcifi cación. Se recomienda utilizar el descalcifi cador Caffi taly System, que ha sido estudiado para respetar las características técnicas de la máquina, cumpliendo con las normas de seguridad para el usuario. La solución descalcifi cadora se debe eliminar según lo establecido por el fabricante y/o las normas vigentes en el país de uso. Lea con ATENCIÓN las instrucciones de uso del envase del descalcifi cante. Evite el contacto del producto con los ojos, la piel y las superfi cies de la máquina. Durante la descalcifi cación no apague la máquina y no levante la palanca. Vigile la máquina durante esta operación. No utilice vinagre: podría dañar la máquina.

• Apague la máquina pulsando el interruptor general (Fig. 14).

• Vacíe y enjuague el recipiente de las cápsulas usadas y la bandeja de goteo (Fig. 6).

• Retire y vacíe el depósito del agua (Fig. 5).

• Mezcle el contenido de un frasco de descalcifi cador Caffi taly System con unos 750 cm cúbicos de agua (1 litro en total) y viértalo en el depósito.

• Asegúrese de que la palanca esté baja (Fig. 3) y no haya una cápsula en el compartimiento de cápsulas.

• Retire la bandeja de goteo (Fig. 15).

• Coloque un recipiente (de al menos 500 ml) debajo de la salida (Fig. 16).

• Mantenga pulsadas las teclas A y B y simultáneamente encienda la máquina pulsando el interruptor general.

• La tecla B está encendida; el testigo D parpadea de modo alterno en AMARILLO y ROJO.

• Pulse la tecla B para iniciar el ciclo de descalcifi cación.

• La máquina suministra la solución descalcifi cadora con intervalos (5 suministros con pausas de 4 minutos, durante 25 minutos aproximadamente). Durante esta fase, en la que no se debe pulsar ninguna tecla, el testigo D parpadea de modo alterno en AMARILLO y ROJO.

• Si el recipiente se llena, vacíelo.

• Al fi nalizar la primera fase, la tecla B se enciende y suena una señal acústica. El depósito del agua está vacío.

• Enjuague bien el depósito del agua y llénelo con agua fría (Fig. 4).

• Vacíe y enjuague el recipiente de las cápsulas usadas y el recipiente utilizado, y póngalos en su lugar (Fig. 16).

• Pulse la tecla B para iniciar el ciclo de enjuague.

• La máquina suministra el agua para el enjuague (aprox. 500 ml). Durante esta fase el testigo D parpadea de modo alterno en AMARILLO y ROJO.

• Cuando el ciclo de enjuague termina, la máquina emite una señal acústica y las teclas A-B-C parpadean simultáneamente; la máquina está en fase de calentamiento.

• Cuando las teclas permanezcan encendidas de modo fi jo y la máquina emita 2 señales acústicas, estará lista para el uso.

• Vacíe y enjuague bien el depósito del agua y llénelo con agua fría sin gas (Fig. 4).

• Vacíe y enjuague el recipiente de cápsulas usadas y vuelva a colocarlo junto a la bandeja de goteo. Español42 Español

PROBLEMA CAUSA POSIBLE SOLUCIÓN

No sale café. El testigo D parpadea en ROJO. El depósito de agua está vacío. Llene el depósito con agua fría. Pulse una tecla para recargar el circuito. Cuando la luz de las teclas permanezca fi ja, el aparato estará listo para el uso. El café no está sufi cientemente caliente. - Tazas / tacitas frías. - Máquina con cal. - Precaliente la taza. - Descalcifi que. No se puede bajar la palanca. - El recipiente de las cápsulas usadas está lleno. - Cápsula bloqueada dentro de la máquina. - Vacíe el recipiente de las cápsulas. - Extraiga la cápsula usada. El testigo D está encendido en ROJO fi jo. Problemas de calentamiento. Apague y vuelva a encender la máquina. Si el problema persiste, lleve la máquina a un centro de asistencia autorizado. Al pulsar una tecla para preparar café, la máquina parece funcionar pero luego interrumpe el suministro. Programación incorrecta de la cantidad. Reprograme la cantidad. Consulte el capítulo "Programación de la cantidad de café". El café sale muy lentamente y en poca cantidad. Se ha utilizado la tecla C con una cápsula de expreso. Utilice la tecla A o B. Los materiales y los objetos destinados a estar en contacto con alimentos cumplen con lo establecido por el Reglamento Europeo 1935/2004. Consulte la etiqueta de datos que se encuentra sobre el lado inferior de la máquina. Máx. 15 bar Aprox. 4 kg < 70dB A 1,2 litros temperatura ambiente: 10°C ÷ 40°C 170 mm 260 mm 350 mm Datos técnicos Solución de problemas43 ÍNDICE Introdução:
