MODE D'EMPLOI Spectro TFA

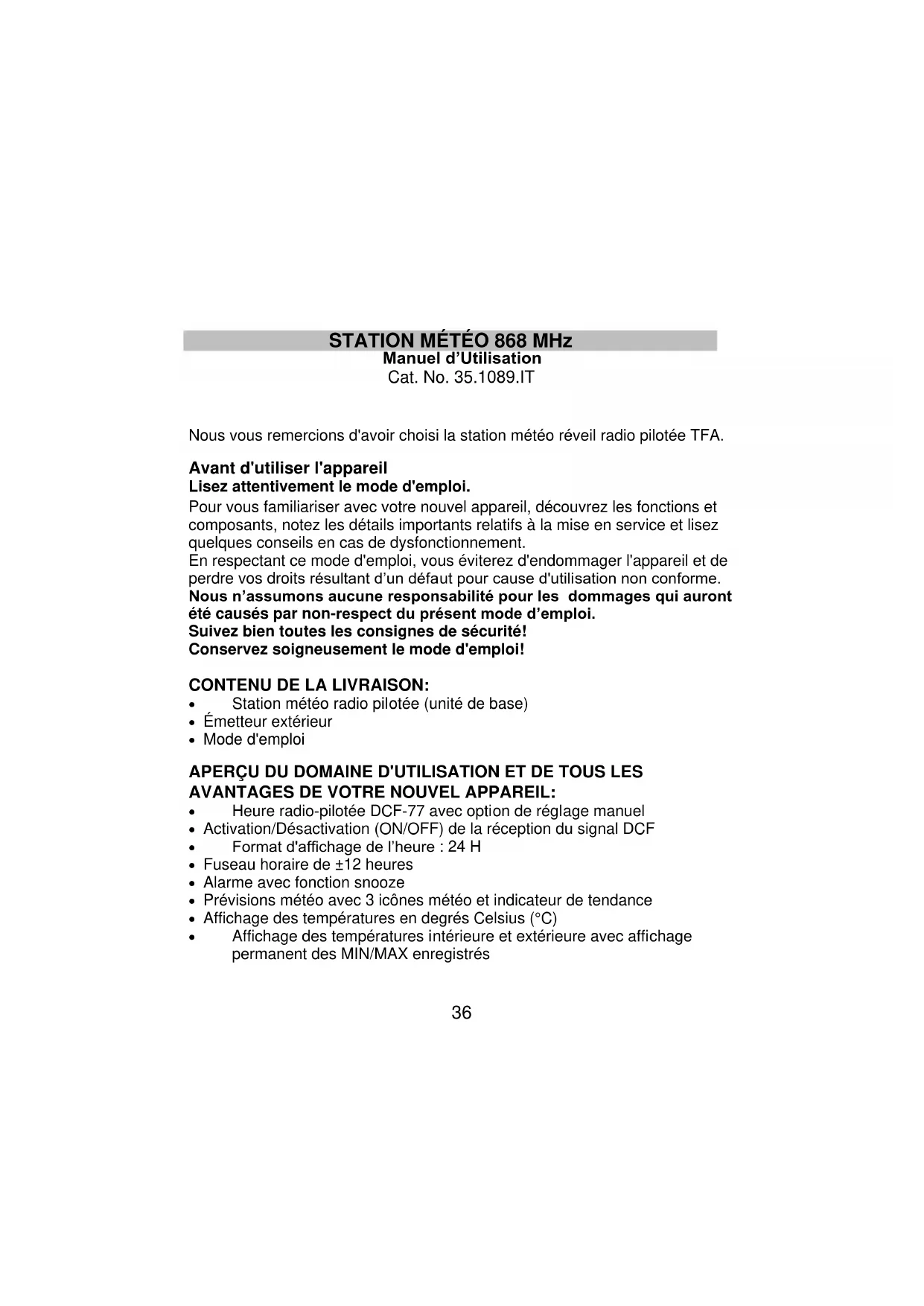

Nous vous remercions d'avoir choisi la station météo réveil radio pilotée TFA. Avant d'utiliser l'appareil Lisez attentivement le mode d'emploi. Pour vous familiariser avec votre nouvel appareil, découvrez les fonctions et composants, notez les détails importants relatifs à la mise en service et lisez quelques conseils en cas de dysfonctionnement. En respectant ce mode d'emploi, vous éviterez d'endommager l'appareil et de perdre vos droits résultant d’un défaut pour cause d'utilisation non conforme. Nous n’assumons aucune responsabilité pour les dommages qui auront été causés par non-respect du présent mode d’emploi. Suivez bien toutes les consignes de sécurité! Conservez soigneusement le mode d'emploi! CONTENU DE LA LIVRAISON: Station météo radio pilotée (unité de base) Émetteur extérieur Mode d'emploi APERÇU DU DOMAINE D'UTILISATION ET DE TOUS LES AVANTAGES DE VOTRE NOUVEL APPAREIL: Heure radio-pilotée DCF-77 avec option de réglage manuel Activation/Désactivation (ON/OFF) de la réception du signal DCF Format d'affichage de l’heure : 24 H Fuseau horaire de ±12 heures Alarme avec fonction snooze Prévisions météo avec 3 icônes météo et indicateur de tendance Affichage des températures en degrés Celsius (°C) Affichage des températures intérieure et extérieure avec affichage permanent des MIN/MAX enregistrés37 Toutes les données enregistrées MIN/MAX peuvent être ré-initialisées Transmission sans fil par ondes 868 MHz Transmission des données extérieures toutes les 4 secondes Indicateurs de piles faibles S’accroche au mur ou se pose sur une table (pied rabattable) POUR VOTRE SÉCURITÉ: L'appareil est uniquement destiné à l'utilisation décrite ci-dessus. Ne l'utilisez jamais à d'autres fins que celles décrites dans le présent mode d'emploi. Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même. Attention! Danger de blessure Tenez l’appareil et les piles hors de la portée des enfants. Ne jetez jamais les piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risques d'explosion! Les piles contiennent des acides nocifs pour la santé. Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents. Si vous manipulez des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection ! Conseils importants concernant la sécurité du produit! Évitez d’exposer l’appareil à des températures extrêmes, des vibrations ou des chocs. Le capteur extérieur est résistant aux éclaboussures d'eau mais il n'est pas étanche. Pour l'émetteur, choisir un emplacement protégé de la pluie.38 COMPOSANTS : Station météo

Émetteur de température extérieure Transmission à distance de la température extérieure vers la station météo par ondes 868 MHz Boîtier résistant à l’eau Support mural Installez l’appareil dans un endroit abrité. Évitez la pluie directe et les rayons du soleil.

INSTALLER ET REMPLACER LES PILES DANS L’ÉMETTEUR DE TEMPÉRATURE L’émetteur de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous :

1. Ouvrir le compartiment des piles en le faisant glisser.

2. Insérer les piles en respectant les polarités (voir le

marquage interne). Touches de fonction Affichage LCD Socle rabattable Couvercle des piles Encoche de suspension39

3. Replacer le couvercle du compartiment des piles.

INSTALLER ET REMPLACER LES PILES DANS LA STATION MÉTÉO La station météo fonctionne avec 3 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous :

1. Retirez le couvercle à l’arrière de

2. Insérez les piles en respectant les

polarités (voir le marquage interne).

Remplacement des piles Remplacez les piles quand le symbole des piles de la station météo température apparaît au-dessus de la température ambiante. Quand les piles de l’émetteur sont usées, l’icône de pile faible apparaît au-dessus de l’affichage de la température extérieure. Note : Quand on remplace les piles de l’un des appareils, il est nécessaire de réinitialiser tous les appareils conformément aux procédures de mise en oeuvre. En effet, un code de sécurité est attribué par l’émetteur au moment de la mise en fonction et ce code doit être reçu et gardé en mémoire par la station météo, et ce dans les 3 minutes qui suivent la mise en place des piles. MONTAGE : Note : La station météo ne fonctionne qu’avec un seul émetteur.

1. Commencez par installer les piles dans l’émetteur de température (voir

“Installation et remplacement des piles dans l’émetteur de température"). Dans les 30 secondes qui suivent, installez les piles40 dans la station météo (voir “Installation et remplacement des piles dans la station météo”).

2. Une fois que les piles sont en place, tous les segments du LCD

s’allument brièvement, à la suite de quoi l’heure (sous la forme « 0:00 ») et l’icône de prévision s’affichent. Si ces informations ne s’affichent pas sur le LCD dans les 60 secondes, retirez les piles et attendez au moins 30 secondes avant de les réinsérer.

3. Quand les piles sont en place dans l’émetteur, la Station météo

commence à en recevoir les données.

4. La température extérieure et l’icône de réception du signal devraient

s’afficher sur la station météo. Si ceci ne se produit pas dans les 3 minutes qui suivent, retirez les piles des deux appareils et recommencez à partir de l’étape 1.

5. Pour assurer une bonne transmission 868 MHz, la distance entre la

station météo et l’émetteur ne doit pas excéder 100m en champs libre (voir les notes sur la “Mise en place” et la “Réception 868 MHz”).

L'HEURE RADIO-PILOTÉE

Le signal pour l'heure radio-pilotée est basé sur une horloge atomique au césium exploitée par la Physikalisch Technische Bundesanstalt Braunschweig, exacte à une seconde en un million d'années. L'heure est codée, puis émise depuis Mainflingen, près de Francfort, sur la fréquence DCF-77 (77.5 kHz) sur un rayon d'environ 1500 km. Votre station météo radio-pilotée reçoit ce signal et le convertit pour afficher l'heure exacte, été comme hiver. La qualité de réception dépend de la situation géographique. En temps normal, il ne doit pas y avoir de problème de réception dans un rayon de 1500km de Francfort. La réception DCF est captée deux fois par jour à 02h00 et 03h:00 du matin. Si la réception ne réussit pas à 03h00, un nouvel essai a lieu à l’heure suivante et toutes les heures jusqu’à 06h00 ou jusqu’à ce que la réception réussisse. Si la réception ne réussit pas à 06h00, un nouvel essai a lieu le lendemain à 02h00. Si l'icône tour clignote mais l'heure ne s'affiche pas, ou si la tour DCF n'apparaît pas du tout, veuillez suivre les recommandations suivantes :41 L'écart avec des sources d'interférences telles que des écrans d'ordinateur ou de téléviseurs ne doit pas être inférieur à 1.5 - 2 mètres. Dans des pièces construites en béton armé (sous-sols, bâtiments), la réception est naturellement plus faible. Dans des cas extrêmes, placez l'unité près d'une fenêtre et/ou orientez la façade ou l'arrière en direction de l'émetteur de Francfort. La nuit, les perturbations atmosphériques sont moindres et la réception est donc possible dans la plupart des cas. Une seule réception quotidienne est suffisante pour maintenir la précision sous 1 seconde. TOUCHES DE FONCTION : Station météo La station météo possède quatre touches de fonction faciles à utiliser.

Touche SET (Réglage): Permet le réglage des fonctions suivantes : fuseau horaire, activation/désactivation (ON/OFF) de la réception du signal DCF et réglage manuel de l’heure. Annule la sonnerie de l’alarme Touche ‘+’ Permet d’effectuer les différents réglages. Annule la sonnerie de l’alarme. Touche ALARM (Alarme) Permet le réglage de l’alarme Permet d’activer/désactiver (ON/ OFF) l’alarme Touche SET (réglage) Touche ALARM Touche + Touche MIN/MAX RESET42 Indicateur de tendance météo MIN/MAX Température extérieure Icône de l'indicateur du confort Icône de l'indicateur du confort Icône de Annule la sonnerie de l’alarme Touche MIN/MAX RESET Permet de réinitialiser toutes les données de températures MIN/MAX enregistrées Pour activer la fonction "Snooze" de l’alarme Pour quitter les réglages manuels ÉCRAN LCD :

• Quand le signal de l’émetteur extérieur est capté par la station météo, cette icône s’allume. (Dans le cas d’une non réception, l’icône ne s’affiche pas sur le LCD. Ceci permet à l’utilisateur de savoir si la dernière réception a réussi (icône présente) ou non (icône absente). RÉGLAGES MANUELS: Les réglages suivants peuvent être effectués dans la fonction de réglage : Réglage du fuseau horaire Réception du signal horaire ON/OFF (activée/désactivée) Réglage manuel de l’heure Température intérieure Affichage de l’heure MIN/MAX Température intérieure Icône de piles faibles dans la station météo Température extérieure Icône de réception de l’heure Icône de réception du signal extérieur* Icône de piles faibles du transmetteur Icône de prévision météo Icône alarme43 Appuyez sur la touche SET pendant 3 secondes environ pour entrer dans la fonction de réglage: RÉGLAGE DU FUSEAU HORAIRE:

Le fuseau horaire de la station météo est réglé par défaut sur 0 h. Pour régler un autre fuseau horaire :

1. Appuyez sur la touche SET pendant 3 secondes environ pour permettre

le réglage du fuseau horaire (clignotant).

2. Utilisez la touche + pour régler le fuseau horaire de –12 à + 12 par

tranches consécutives d’une heure.

3. Appuyez ensuite brièvement sur la touche SET pour confirmer le

réglage et passer à la “Réception du signal horaire ON/OFF”. RÉCEPTION DU SIGNAL HORAIRE ON/OFF (ACTIVÉE/DÉSACTIVÉE):

Dans les régions où la réception du signal DCF-77 est impossible, la fonction de réception du signal horaire peut être désactivée (OFF). L'horloge fonctionnera alors comme une horloge à quartz normale. (Le réglage par défaut est activé (ON) ).

1. Le mot “ON” clignote à l'écran LCD.

2. Désactivez (OFF) la réception du signal horaire à l'aide de la touche +.

3. Confirmez le réglage à l’aide de la touche SET et passer au “ Réglage

manuel de l’heure ”. Remarque : Si la fonction de réception du signal DCF est désactivée manuellement, l'horloge ne tentera pas de réceptionner le signal DCF, et ce tant que la Fuseau horaire clignotant clignotant44 Icône de l'alarme (ON) fonction de réception de l'heure reste désactivée (OFF). L'icône de réception du signal horaire et l'icône “DCF” ne seront alors pas affichées à l'écran.

RÉGLAGE MANUEL DE L’HEURE

Si la station météo ne réussit pas à capter le signal DCF (Heure radio pilotée) (interférences, distance de transmission, etc), il est possible de régler l’heure manuellement. La pendule fonctionne alors comme une pendule à quartz normale.

Pour régler l’heure :

1. Les chiffres des heures et des minutes se mettent à clignoter sur la

section d’affichage de l’heure.

2. Utilisez la touche + pour régler les heures, puis appuyez brièvement sur

la touche SET pour régler les minutes.

3. Les minutes se mettront à clignoter. Utilisez à nouveau la touche + pour

4. Confirmez le réglage en appuyant brièvement sur la touche SET et

sortez de la fonction de réglage manuel. Remarque : Bien que réglée manuellement, la station météo continuera à rechercher le signal horaire. Lorsque la réception est réussie, l'heure reçue remplace l'heure réglée manuellement. Pendant les tentatives de réception, l'icône de la tour DCF clignote à l’écran. En cas d'échec, l'icône de la tour DCF ne s'affichera pas. RÉGLAGE DE L'ALARME :

Minutes (clign) Heures (clign.) Heure d’alarme45 Pour régler l'alarme :

1. Appuyez sur la touche ALARM pendant environ 3 secondes jusqu'à ce

que les chiffres de l’heure d’alarme clignotent.

2. Le chiffre des heures et l'icône de l'alarme clignotent alors. Appuyez sur

la touche + pour régler les heures.

3. Une fois les heures réglées, appuyez brièvement sur la touche ALARM

; le chiffre des minutes clignote. Appuyez sur la touche + pour régler les minutes.

4. Appuyez de nouveau sur la touche ALARM pour confirmer le réglage.

5. Pour activer/ désactiver la fonction « Alarme », appuyez une fois sur la

touche ALARM. L'affichage de l'icône de l'alarme signifie que l'alarme est activée (ON). Remarque : La durée de la sonnerie de l’alarme est de 85 secondes. ACTIVATION DU "SNOOZE" ET ARRÊT DE LA SONNERIE :

1. Lorsque l’alarme sonne, appuyez sur la touche MIN/MAX RESET pour

activer la fonction "Snooze". L’alarme s'arrêtera, puis se ré-enclenchera après un temps écoulé de 10 minutes.

2. Pour arrêter complètement la sonnerie, appuyez sur une touche

quelconque de la station, autre que la touche MIN/MAX RESET. PRÉVISIONS MÉTÉO ET TENDANCE ICÔNES DE PRÉVISION MÉTÉO Les 3 icônes météo sont situées à la deuxième section de l'écran LCD et peuvent être affichées dans les combinaisons suivantes:

A chaque changement brusque ou conséquent de la pression atmosphérique, les icônes seront remises à jour pour refléter le changement des conditions météo. Si les icônes ne changent pas, cela indique soit que la pression Pluie Nuageux Soleil46 atmosphérique n'a pas changé, soit que le changement a été trop lent pour être pris en compte par la station météo. Notez que dans le cas des icônes de soleil et de pluie, elles ne changeront pas en cas d'amélioration (soleil) ou de dégradation (pluie) du temps car elles représentent déjà les extrêmes. Les icônes prévoient les changements de temps en termes d'amélioration ou de dégradation, et ne prévoient pas forcément la pluie ou le soleil comme chaque icône l'indique. Par exemple, s'il fait un temps nuageux et l'icône pluie s'affiche, l'absence de pluie n'indique pas un défaut de l'appareil, mais simplement que la pression atmosphérique a chuté et qu'une dégradation des conditions météo est anticipée, sans qu'il pleuve forcément. Remarque : Les relevés des prévisions météo ne doivent pas être pris en compte pendant les 12 à 24 premières heures qui suivent l'installation. La station météo a besoin de recueillir les données de pression atmosphérique à altitude constante afin de pouvoir produire des relevés précis. Comme pour toute prévision météo, l'exactitude absolue ne peut être garantie. La précision de la prévision météo est estimée à environ 75%, compte tenu des divers endroits pour lesquels l'utilisation de la station météo est prévue. Dans les endroits où les changements de temps sont brusques (par exemple soleil suivi de pluie), les relevés de la station météo seront plus précis que dans les endroits où le temps reste constant (par exemple soleil quasi- constant). Si vous déplacez la station météo vers un endroit à plus haute ou plus basse altitude par rapport à son emplacement d'origine (par exemple du rez-de- chaussée à un étage supérieur d'une maison), retirez les piles puis réinsérez- les après 30 secondes. Ceci évitera que la station météo ne prenne ce déplacement pour un changement de pression atmosphérique, celui-ci n’étant dû qu’à un léger changement d'altitude. Encore une fois, ne tenez pas compte des relevés de prévision météo pendant les premières 12 à 24 heures, afin de laisser un temps d'adaptation à l'altitude.47

INDICATEUR DE TENDANCE

Les indicateurs de tendance, situés à droite et à gauche des icônes météo, fonctionnent en tandem avec ces derniers. Lorsque l'indicateur est tourné vers le haut, la pression atmosphérique augmente et une amélioration du temps est attendue ; lorsque l'indicateur est tourné vers le bas, la pression atmospérique diminue et une détérioration est attendue. Ces informations témoignent des modifications passées des conditions météo et des modifications à venir. Par exemple, si l'indicateur est tourné vers le bas et que les icônes de soleil et nuages sont affichées, le dernier changement important du temps s'est produit lorsqu'il faisait beau (icône du soleil uniquement). Donc, le prochain changement sera l'affichage des icônes nuages et pluie, puisque l'indicateur est tourné vers le bas. Remarque : Lorsque l'indicateur de tendance a enregistré un changement de pression atmosphérique, il reste affiché à l'écran. AFFICHAGE DES RELEVÉS DE TEMPÉRATURE INTÉRIEURE ET MIN/MAX: La température intérieure et les MIN/MAX intérieurs sont affichés sur la dernière section de l’écran LCD.

Note : La plage de relevé des températures MIN/MAX intérieures s’étend de -9ºC à +38ºC avec une résolution de 1ºC. AFFICHAGE DE LA TEMPÉRATURE EXTÉRIEURE ET MIN/MAX: La dernière section de l’écran LCD indique la température extérieure et les MIN/MAX extérieurs. Température intérieure MIN température intérieure Icône de données intérieures MAX température intérieure48

Note : La plage de relevé des températures MIN/MAX extérieures d’étend de - 40ºC à +60ºC avec une résolution de 1ºC. RÉINITIALISATION DES DONNÉES MAXIMUM ET MINIMUM ENREGISTRÉES Note : Tous les relevés MIN et MAX intérieurs et extérieurs vont être réinitialisés en même temps.

1. Appuyez et maintenez la pression sur la touche MIN/MAX RESET

pendant 3 secondes pour réinitialiser les données de température minimum et maximum. RÉCEPTION 868 MHz La station météo devrait recevoir la température extérieure dans les 3 minutes qui suivent la mise en oeuvre. En cas de non-réception des données extérieures dans les 3 minutes qui suivent la mise en oeuvre ou si, dans l’affichage principal, la réception du signal est constamment « dérangée », l’affichage extérieur indiquant alors “- - -”, vérifier les points suivants :

1. La station météo ou l’émetteur devraient être situés à 1,5-2 mètres au

moins de toutes sources d’interférences telles que les moniteurs d’ordinateurs ou les téléviseurs.

2. Évitez de positionner l’émetteur sur ou à proximité immédiate de cadres

de fenêtres métalliques.

3. L’utilisation d’autres appareils électriques tels que des casques ou des

enceintes fonctionnant sur la même fréquence de signal (868MHz) peut Température extérieure Icône de données extérieures MIN température extérieure MAX température extérieure Icône de réception du signal extérieur49 empêcher une bonne transmission ainsi qu’une bonne réception du signal.

4. Des voisins utilisant des appareils électriques sur la fréquence de signal

868MHz peuvent aussi brouiller la transmission des données. Note : Quand la réception du signal 868MHz est correcte, il est conseillé de ne pas rouvrir le couvercle des piles de l’émetteur ou de la station météo, car les piles risqueraient de se dégager de leurs contacts et de forcer une fausse réinitialisation. Si cela ce produit, réinitialiser réinitialisez tous les appareils (voir le paragraphe « Installation » ci-dessus) et évitez ainsi les problèmes de transmission. Le rayon de transmission de l’émetteur vers la station météo est d’environ 100m, en espace dégagé. Cependant, ceci dépend de l’environnement et des niveaux d’interférence. Si la réception reste impossible alors que tous ces facteurs ont été respectés, réinitialisez tous les appareils (voir le paragraphe « Installation » ci-dessus). MISE EN PLACE DE LA STATION MÉTÉO: La station météo est conçue pour être accrochée à un mur ou pour être posée sur une table Sur un mur Évitez d’installer l’appareil sur un mur exposé aux rayons du soleil. Avant de fixer l’appareil de façon définitive, assurez-vous de la bonne transmission des données de température extérieure à partir de l’endroit sélectionné.

1. Fixez une vis (non fournie) au mur désiré en laissant

dépasser la tête d’environ 5mm.

2. Rabattez le socle de la station météo et accrochez

la station à la vis. Assurez-vous du bon maintient de la station avant de la lâcher.50

Posée Grâce à son socle rabattable, la station météo peut être posée sur n’importe quelle surface plane.

MISE EN PLACE DE L’ÉMETTEUR DE TEMPÉRATURE L’émetteur est fourni avec un support qui peut se fixer au mur à l’aide des deux vis fournies. On peut aussi le poser sur une surface plane en fixant le support à la base de l’émetteur.

1. Fixez le support au mur désiré à l’aide des vis et

des chevilles fournies

2. Encastrez l’émetteur de température dans le

support. Note : Avant de fixer l’émetteur au mur de façon définitive, placez tous les appareils aux endroits désirés et assurez-vous de la bonne réception de la température extérieure sur la station météo. En cas de non-réception du signal, changez l’émetteur de place ou déplacez-le légèrement, ceci pouvant aider à une meilleure réception du signal.51

ENTRETIEN ET MAINTENANCE

Pour le nettoyage de l'appareil et de l'émetteur, utilisez un chiffon doux humide. N’utilisez pas de dissolvants ou d´agents abrasifs! Protégez-le contre l'humidité. Enlevez les piles, si vous n'utilisez pas l'appareil pendant une période prolongée. DÉPANNAGE Problème Résolution Pas d'affichage de la station de base Contrôlez la bonne polarité des piles Remplacez les piles Pas de réception de l'émetteur Affichage"---" Vérifiez les piles de l'émetteur externe (ne pas utiliser d’accus) Remettez en service l’émetteur et l'unité de base, conformément aux instructions. Sélectionnez une autre position pour l'émetteur et / ou la station de base. Réduisez la distance entre l'émetteur et la station de base Éliminez les éventuelles sources de parasitage Aucune réception DCF Paramétrez la réception du signal « activé » Sélectionnez une autre position pour la station Paramétrez l’heure manuellement Attendez la réception du signal de nuit Indication incorrecte Remplacez les piles

Ce produit a été fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés. Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères !52 En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. Les métaux lourds sont désignés comme suit: Cd=cadmium, Hg=mercure, Pb=plomb Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE). L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L’utilisateur s’engage, pour le respect de l’environnement, à déposer l’appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

SPÉCIFICATIONS: Températures recommandées de fonctionnement : 0°C à +50°C Rayon de relevé de température: Intérieure : -9.9ºC à +37,8ºC avec résolution de 0.1ºC (“OF.L” affiché en-dehors de ce rayon) Extérieure : -39,9ºC à +59,9ºC avec résolution de 0.1ºC (“OF.L” affiché en-dehors de ce rayon) Relevé de la température intérieure : toutes les 16 secondes Réception des données extérieures : toutes les 4 secondes Fréquence de transmission : 868MHz Puissance de radiofréquence maximale transmise: <25mW Alimentation: Station météo : 3 x AA, IEC, LR6, 1.5V Émetteur de température : 2 x AA, IEC, LR6 1.5V Durée de vie des piles (piles alcalines recommandées) : Appro. 24 mois Dimensions (L x l x H) Station météo : 118.4 x 28 x 137.4mm Émetteur de température : 38.2 x 21.2 x 128.3 mm53

La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable. Les dernières données techniques et des informations concernant votre produit peuvent être trouvées en entrant le numéro de l'article sur notre site. Déclaration UE de conformité Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 35.1089 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.tfa-dostmann.de E-Mail: info@tfa-dostmann.de TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne 07/1654 DRAADLOOS 868 MHz WEERSTATION
