BEDIENUNGSANLEITUNG Spectro TFA

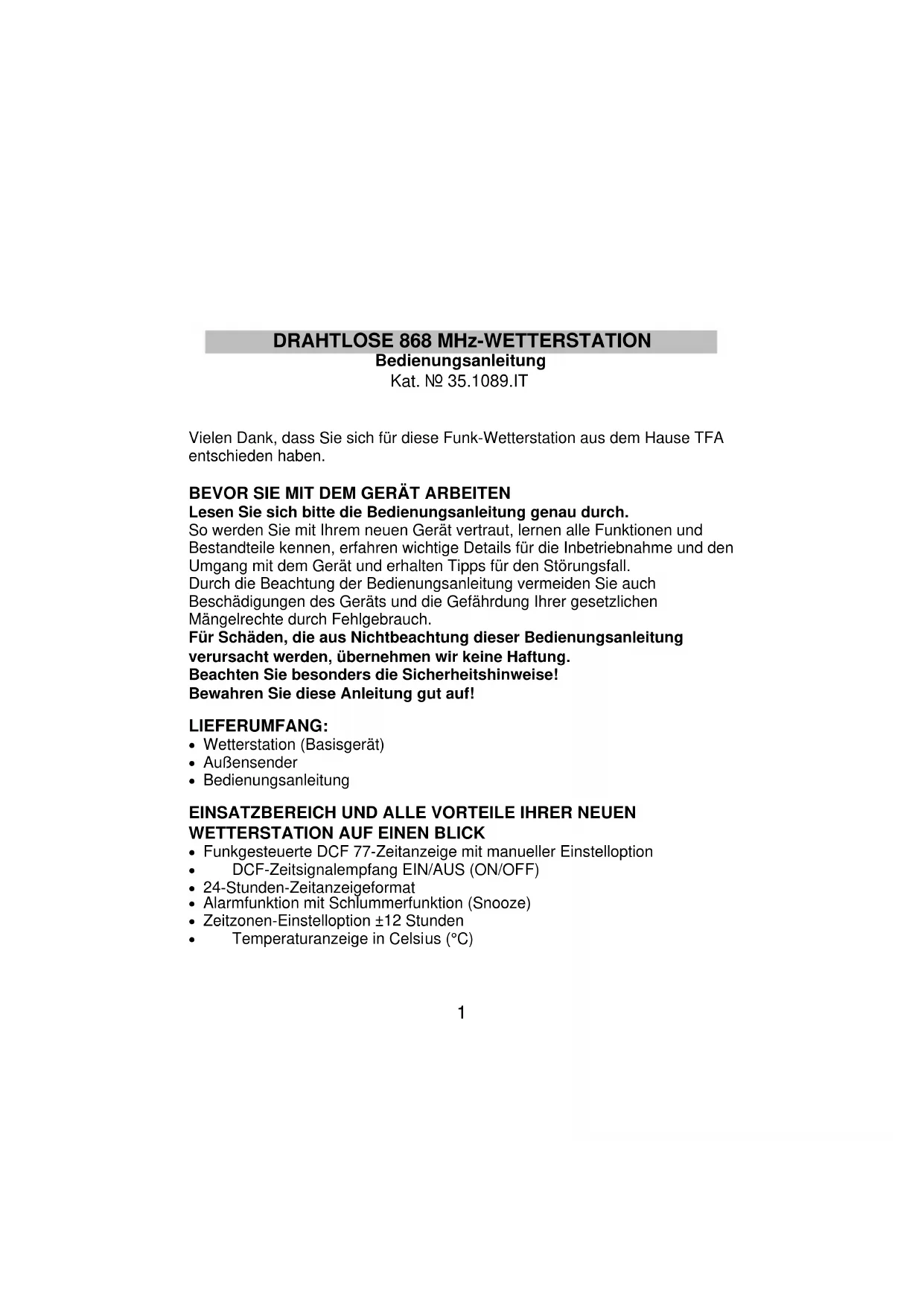

Bedienungsanleitung Kat. Nr. 35.1089.IT

Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall. Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie diese Anleitung gut auf! LIEFERUMFANG: Wetterstation (Basisgerät) Außensender Bedienungsanleitung

Funkgesteuerte DCF 77-Zeitanzeige mit manueller Einstelloption DCF-Zeitsignalempfang EIN/AUS (ON/OFF) 24-Stunden-Zeitanzeigeformat Alarmfunktion mit Schlummerfunktion (Snooze) Zeitzonen-Einstelloption ±12 Stunden Temperaturanzeige in Celsius (°C)2 Raum- und Außentemperaturanzeige mit Speicherung von deren Minimal- und Maximalwerten Manuelle Rückstellung der MIN/MAX-Speicherwerte Wettervorhersage mit 3 Wettersymbolen und Wettertendenzanzeige Drahlose Fernübertragung per 868 MHz-Signal Signalempfangsintervalle 4 Sekunden Batterietiefstandsanzeige Wandmontage oder Tischaufstellung (Klappständer) ZU IHRER SICHERHEIT: Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr: Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf. Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr! Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! ! Wichtige Hinweise zur Produktsicherheit! Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. Vor Feuchtigkeit schützen. Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.3 Funktionstasten Aufhängeöse LCD- Anzeige Klappständer Batteriefachdeckel

BESTANDTEILE Die Wetterstation

Der Außentemperatursender Fernübertragung der Außentemperatur zur Wetterstation per 868 MHz.-Signal Spritzwassergeschütztes Gehäuse Wandmontage oder Tischaufstellung

AUSSENTEMPERATURSENDER Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation und zum Austausch folgen Sie bitte den Schritten unten:4

1. Ziehen Sie den Batteriefachdeckel von der

Rückseite des Außensenders ab.

2. Legen Sie unter Beachtung der korrekten Polarität

(siehe Markierung) die Batterien ein.

3. Setzen Sie den Batteriefachdeckel wieder ein.

WETTERSTATION Die Wetterstation arbeitet mit 3 x 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Wird ein Batterietausch nötig, so erscheint auf dem LCD eine Batterietiefstandsanzeige. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:

1. Heben Sie den Batteriefachdeckel

2. Legen Sie unter Beachtung der

korrekten Polarität (siehe Markierung) die Batterien ein.

3. Setzen Sie den Batteriefachdeckel

wieder ein. Batteriewechsel Wechseln Sie die Batterien, wenn auf der Wetterstation das Batteriesymbol oberhalb der Raumtemperatur erscheint. Sind die Batterien des Außensenders verbraucht, erscheint über der Anzeige der Außentemperatur ein Batteriesymbol. Hinweis: Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die5 Wetterstation sendet, der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden muss. GRUNDEINSTELLUNG: Hinweis: Diese Wetterstation empfängt nur einen Außensender.

1. Legen Sie zuerst die Batterien in den Außentemperatursender ein

(siehe “Installation und Austausch der Batterien im Außensender”).

2. Legen Sie innerhalb von 30 Sekunden nach Aktivierung des

Außensenders die Batterien in die Wetterstation ein (siehe “Installation und Austausch der Batterien in der Wetterstation”). Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD- Bildschirms kurz sichtbar. Im Anschluss daran werden die Uhrzeit als 0:00 und ein Wettersymbol angezeigt. Erfolgt innerhalb von 60 Sekunden keine Anzeige auf dem LCD, so entfernen Sie bitte die Batterien und setzen sie nach einer Wartezeit von mindestens 30 Sekunden erneut ein.

3. Nach dem Einsetzen der Batterien beginnt die Wetterstation, Daten vom

Außensender zu empfangen. Es sollten jetzt die Außentemperatur und das Signalempfangssymbol auf der Wetterstation angezeigt werden. Ist dies nicht innerhalb von 3 Minuten der Fall, so müssen die Batterien aus beiden Geräteteilen entnommen werden und eine neuerliche Grundeinstellung ab Schritt 1 ist vorzunehmen.

4. Zur Sicherstellung eines ausreichenden 868 MHz-Signalempfangs ist es

erforderlich, dass unter guten Bedingungen zwischen den endgültigen Montageorten von Wetterstation und Außensender eine Entfernung von nicht mehr als 100 Meter eingehalten wird (siehe Hinweise unter “Platzierung” und “868 MHz-Empfangstest”).

5. Sobald die Außentemperatur empfangen und auf der Wetterstation

angezeigt wird, wird automatisch der Empfang des DCF 77-Zeitcodes (funkgesteuertes Zeitsignal) gestartet. Dies dauert bei guten Bedingungen etwa 3 - 5 Minuten. FUNKGESTEUERTER ZEITEMPFANG Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atom- Funkuhr, die von der Physikalisch Technischen Bundesanstalt in6 Braunschweig betrieben wird und die über eine Abweichung von weniger als einer Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird codiert und als DCF-77-Frequenzsignal (77,5 kHz) von einem Sender in Mainflingen bei Frankfurt über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre Wetterstation empfängt dieses Signal, wandelt es um und zeigt Ihnen unabhängig von Sommer oder Winter stets die exakte Zeit. Die Empfangsqualität des Signals ist überwiegend von den geografischen und baulichen Gegebenheiten abhängig. Im Normalfall sollten in einem Radius von

1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Der DCF-Signalempfang findet zweimal täglich um 2:00 und 3:00 Uhr morgens statt. Ist auch der Empfang um 3:00 Uhr nicht erfolgreich, so findet bis 6:00 Uhr früh oder bis zum erfolgreichen Empfang jeweils zur vollen Stunde ein weiterer Empfangsversuch statt. Bleibt auch der Empfangsversuch um 6:00 Uhr erfolglos, so findet der nächste Empfangsversuch erst wieder am nächsten Morgen um 2:00 Uhr statt. Blinkt das Symbol, wird aber keine Uhrzeit eingestellt oder erscheint das DCF- Symbol gar nicht, so beachten Sie bitte folgende Punkte: Es wird empfohlen, einen Mindestabstand von 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen, Fernsehgeräten, usw. einzuhalten. In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal zwangsläufig schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe und/ oder mit der Vorder- oder Rückseite in Richtung des DCF-77-Senders in Frankfurt auszurichten. Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten. FUNKTIONSTASTEN: Wetterstation Die Wetterstation verfügt über vier einfach bedienbare Funktionstasten.7 MIN/MAX RESET-Taste SET-Taste + -Taste (Plus)

SET-Taste (Einstellung) Drücken Sie die Taste zum Eintritt in die manuellen Einstellmodi: Zeitzone, DCF 77-Zeitempfang EIN/AUS (ON/OFF) und manuelle Zeiteinstellung Beendigung des Alarms + -Taste (Plus) Einstellung der Werte im manuellen Einstellmodus Beendigung des Alarms ALARM-Taste Eintritt in den Alarm-Einstellmodus Alarm EIN/AUS (ON/OFF) Beendigung des Alarms MIN/MAX RESET-Taste Drücken und Halten zur Rückstellung der gespeicherten minimalen und maximalen Außentemperaturwerte Aktivierung der Schlummerfunktion (Snooze) Verlassen des manuellen Einstellmodus

*Wird das Sendesignal des Außensenders von der Wetterstation erfolgreich empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD). Auf diese Weise erkennt der Anwender leicht, ob der letzte Empfang erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS). MANUELLE EINSTELLUNGEN: In diesem Einstellmodus können folgende manuellen Einstellungen vorgenommen werden: Zeitzone DCF 77-Zeitsignalempfang EIN/AUS (ON/OFF) Manuelle Zeiteinstellung Drücken und halten Sie zum Eintritt in den Manuellen Einstellmodus für etwa 3 Sekunden die SET-Taste. ZEITZONEN-EINSTELLUNG:

Zeitzone (blinkend) Außensignal- Empfangssymbol* Zeit Raumtemperatur in °C Außentemperatur in °C Wettertendenz- anzeige Wettervorhersage- symbol Batterietief- standsanzeige (Wetterstation) Batterietiefstandsanzeige (Außensender) MIN/MAX- Raumtemperatur MIN/MAX- Außentemperatur DCF 77- Zeitempfangs- symbol Alarmsymbol9 Minuten (blinkend) Stunden (blinkend) Die Voreinstellung der Zeitzone ist "0“ Stunden. Einstellung einer anderen Zeitzone wie folgt:

1. Der aktuelle Wert der Zeitzone beginnt zu blinken.

2. Stellen Sie mit der + -Taste die Zeitzone ein. Der Einstellbereich läuft in

aufeinanderfolgenden 1-stündigen Intervallen von 0, -1, -2, … bis -12 und dann von 12, 11, 10, … zurück auf 0.

3. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die DCF

77-Zeitempfangseinstellung EIN/AUS die SET-Taste. EINSTELLUNG DCF 77-ZEITSIGNALEMPFANG EIN/AUS (ON/OFF)

In Gegenden, in denen kein Empfang des funkgesteuerten DCF 77-Zeitsignals möglich ist, kann die Zeitempfangsfunktion auch abgeschaltet werden (AUS = OFF). Die Uhr arbeitet dann als normale Quarzuhr (Voreinstellung EIN = ON).

1. Die Anzeige “ON” (EIN) auf dem LCD beginnt zu blinken.

2. Benützen Sie die + -Taste, um wunschgemäß die Zeitempfangsfunktion

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in die Manuelle

Zeiteinstellung die SET-Taste Hinweis: Ist die Zeitempfangsfunktion manuell abgeschaltet (AUS = OFF), so findet so lange kein Empfangsversuch für das DCF 77- Zeitsignal statt, bis die Empfangsfunktion wieder aktiviert wird (EIN = ON). MANUELLE ZEITEINSTELLUNG Für den Fall, dass die Wetterstation kein funkgesteuertes DCF 77-Zeitsignal erkennen kann (z. B. durch Störungen, Sendeentfernung, etc.), ist eine manuelle Zeiteinstellung möglich. Die Uhr arbeitet dann als normale Quarzuhr.

blinkend10 Alarmsymbol (EIN = ON) Alarmzeit Einstellung der Uhr wie folgt:

1. Die Stundenstellen in der Zeitanzeigesektion beginnen zu blinken.

2. Benützen Sie zur Einstellung der Stunden die + -Taste und drücken Sie

dann die SET-Taste, um zur Minuteneinstellung zu gelangen.

3. Die Minutenstellen beginnen zu blinken. Stellen Sie mit der + -Taste die

4. Drücken Sie zur Bestätigung der Einstellung und zum Verlassen des

Einstellmodus die SET-Taste. Hinweis: Das Gerät wird trotz manueller Zeiteinstellung weiter täglich versuchen, das DCF 77-Zeitsignal zu empfangen. Bei erfolgreichem Empfang überschreibt die empfangene Zeitinformation die manuell eingestellte Zeit. Während der Empfangsversuche blinkt das DCF-Sendemastsymbol. Findet kein erfolgreicher Empfang statt, so wird kein DCF-Symbol erscheinen. Es finden jedoch weiterhin Empfangsversuche statt. ALARM-EINSTELLUNG

Zur Einstellung des Alarms:

1. Drücken und halten Sie die ALARM-Taste für etwa 3 Sekunden.

2. Die Stundenstellen der Alarmzeitanzeige und das Alarmsymbol werden

blinken. Stellen Sie mit der + -Taste die Stunden ein.

3. Drücken Sie ein weiteres Mal die ALARM-Taste. Die Minutenstellen

werden blinken. Stellen Sie mit der + -Taste die Minuten ein.

4. Drücken Sie erneut die ALARM-Taste, um die Einstellung zu bestätigen.

5. Zur Aktivierung/Deaktivierung drücken Sie einmal die ALARM-Taste.

Die Anzeige des Alarmsymbols lässt erkennen, dass der Alarm eingeschaltet (ON) ist. Hinweis: Die Dauer des Alarmsignals beträgt etwa 85 Sekunden.11 Regnerisch Wolkig mit sonnigen Abschnitten Sonnig

AKTIVIERUNG DER SCHLUMMERFUNKTION (SNOOZE) UND

BEENDIGUNG DES ALARMS:

1. Wenn der Alarm ertönt, drücken Sie zur Aktivierung der

Schlummerfunktion die MIN/MAX RESET-Taste. Das Alarmsignal wird beendet und ertönt nach einer Schlummerzeit von 10 Minuten erneut.

2. Zur kompletten Abschaltung des Alarms kann jede außer der MIN/MAX

RESET-Taste benützt werden.

WETTERVORHERSAGE UND WETTERTENDENZ

DIE WETTERVORHERSAGESYMBOLE: In der 2. Sektion des LCD-Bildschirms befinden sich drei Wettersymbole, die in den folgenden Kombinationen angezeigt werden können:

Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konnte. Wenn die Anzeigesymbole Sonne oder Regen anzeigen, verändert sich die Anzeige auch dann nicht, wenn sich das Wetter bessert (Anzeige sonnig) oder verschlechtert (Anzeige regnerisch), da die Anzeigesymbole bereits die beiden Extremsituationen darstellen. Die Anzeigesymbole zeigen eine Wetterbesserung oder -verschlechterung an, was aber nicht unbedingt, wie durch die Symbole angegeben, Sonne oder Regen bedeutet. Ist z. B. das aktuelle Wetter wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern12 gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. Hinweis: Nach der Grundeinstellung sollten die Messwerte und Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden. Dies ist nötig, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können. Wie bei Wettervorhersagen allgemein bekannt, kann eine absolute Genauigkeit nicht garantiert werden. Wettervorhersagen haben in Abhängigkeit von den geografischen Gegebenheiten, für die die Wetterstation entwickelt wurde, einen geschätzten Genauigkeitsgrad von etwa 75%. In Gegenden mit rasch wechselnden Witterungsbedingungen (z. B. von sonnig zu regnerisch) wird die Wetterstation genauer arbeiten als in Gegenden mit meist konstanter Witterung (z. B. meist sonnig). Wird die Wetterstation von einem Ort an einen anderen verlegt, der bedeutend höher oder tiefer liegt als der ursprüngliche Standort (zum Beispiel vom Erdgeschoss in die oberen Stockwerke eines Hauses), so sollten die Batterien entfernt und nach etwa 30 Sekunden erneut eingelegt werden. Dadurch wird gewährleistet, dass die Wetterstation die Verlegung nicht als Änderung des Luftdrucks wahrnimmt, wenn es sich in Wirklichkeit nur um eine Änderung der Höhe des Standorts handelt. Ignorieren Sie auch hier wieder für die nächsten

12 - 24 Stunden die Anzeigen und erlauben Sie dem Gerät damit, längere Zeit

auf konstanter Höhe über dem Meeresspiegel zu arbeiten. DIE WETTERTENDENZANZEIGE Die Wettertendenzanzeige in Pfeilform (diese befindet sich links und rechts neben den Wettersymbolen) arbeitet in engem Zusammenhang mit den Wettervorhersagesymbolen. Zeigt der Pfeil nach oben, bedeutet dies einen Luftdruckanstieg und somit eine zu erwartende Wetterbesserung. Zeigt der Pfeil nach unten, sinkt der Luftdruck und eine Wetterverschlechterung ist zu erwarten.13 Gespeicherter MIN-Wert Gespeicherter MAX-Wert Außen-temperatur Außenbereichs-Empfangssymbol Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unten bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne). Da die Tendenzanzeige nach unten zeigt, folgt daraus für die nächste Wetteränderung das Symbol der Regenwolken. Hinweis: Hat die Wettertendenzanzeige eine erste Luftdruckänderung registriert, dann bleibt sie permanent auf dem LCD-Bildschirm sichtbar.

RAUMTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE

Die Raumtemperatur und deren gespeicherte MIN/MAX-Werte werden in der letzten Sektion des LCD-Bildschirms angezeigt.

Hinweis: Der MIN/MAX-Raumtemperaturbereich reicht von -9,9ºC bis +38ºC mit 1°C Auflösung.

AUSSENTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE

Die Außentemperatur und deren gespeicherte MIN/MAX-Werte werden in der letzten Sektion des LCD-Bildschirms angezeigt.

Raum-temperatur Innenraum-Symbol Gespeicherter MIN-Wert Außenbereichs-symbol Gespeicherter MAX-Wert14 Hinweis: Der MIN/MAX-Außentemperaturbereich reicht von -40ºC bis + 60ºC mit 1°C Auflösung.

RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND

MAXIMALEN RAUM- UND AUSSENBEREICHSWERTE

Hinweis: Alle gespeicherten MIN/MAX-Werte werden gleichzeitig zurückgestellt.

1. Drücken und halten Sie im normalen Anzeigemodus für 3 Sekunden die

MIN/MAX RESET-Taste. Dies wird die gespeicherten minimalen und maximalen Raum- und Außenbereichstemperaturen zurückstellen. 868 MHz-EMPFANGSTEST Die Wetterstation sollte die Temperaturdaten spätestens 3 Minuten nach der Inbetriebnahme empfangen und anzeigen. Ist dies nicht innerhalb dieser Zeitspanne der Fall (die Außenbereichsanzeige zeigt nach mehreren Empfangs-Fehlversuchen nur “- - -”), so überprüfen Sie bitte folgende Punkte:

1. Der Abstand von Wetterstation und Außensender zu Störquellen wie z.

B. Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 – 2 Meter betragen.

2. Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von

metallischen Türen oder Fensterrahmen zu platzieren.

3. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender

Geräte wie z. B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern.

4. Störungen des Empfangs können auch von Nachbarn verursacht

werden, die auf derselben Frequenz (868 MHz) arbeitende Geräte betreiben. Hinweis: Wird das 868 MHz-Signal korrekt übertragen und empfangen, so sollten die Batteriefächer von Wetterstation und Außensender nicht mehr geöffnet werden. Es könnten sich dadurch die Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von15 Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). Der Sendebereich vom Außensender zur Wetterstation beträgt im Freifeld etwa 100 Meter. Dies ist jedoch von den Umgebungsbedingungen und möglichen Störquellen abhängig. Ist trotz Beachtung aller o. g. Faktoren kein Empfang möglich, so sind alle Geräteteile neu einzustellen (siehe “Grundeinstellung“ oben). PLATZIERUNG DER WETTERSTATION: Die Wetterstation wurde so konstruiert, dass freies Aufstellen oder Wandmontage möglich ist. Wandmontage wie folgt: Wählen Sie einen geschützten Montageort. Vermeiden Sie direkten Regen oder Sonnenschein. Stellen Sie vor der Wandmontage sicher, dass die Außentemperatur an der gewünschten Montagestelle korrekt empfangen werden kann.

1. Drehen Sie eine Schraube (nicht im Lieferumfang)

an der gewünschten Montagestelle in die Wand und lassen Sie deren Kopf etwa 5 mm von der Wand abstehen.

2. Entfernen Sie den Aufsteller, indem Sie ihn vom

unteren Teil der Wetterstation abziehen und hängen Sie diese vorsichtig an die Schraube. Stellen Sie sicher, dass das Gerät vor dem Loslassen sicher am Schraubenkopf einrastet.

Freie Aufstellung Mithilfe des ausklappbaren Aufstellers kann die Wetterstation auf jeder beliebigen ebenen Fläche aufgestellt werden.16 PLATZIERUNG DES AUSSENTEMPERATURSENDERS: Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an die Wand montiert werden kann. Mithilfe der an der Unterseite des Außensenders fixierbaren Konsole kann dieser auch auf jeder ebenen Fläche aufgestellt werden.

Wandmontage wie folgt:

1. Befestigen Sie die Konsole mithilfe von Schrauben

und Dübeln an der gewünschten Stelle an der Wand.

2. Klinken Sie den Temperatursender in die Konsole.

Hinweis: Bevor Sie die Konsole fest montieren, platzieren Sie bitte alle Gerätteile an den gewünschten Aufstell- und Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten Fällen für einen ausreichenden Signalempfang ein geringfügiges Verschieben der Montagestelle(n).

Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.17 FEHLERBESEITIGUNG Problem Lösungen Keine Anzeige auf der Basisstation Batterien polrichtig einlegen Batterien wechseln Kein Senderempfang Anzeige „---“ Batterien des Außensenders prüfen (keine Akkus verwenden!) Neuinbetriebnahme von Sender und Basisgerät gemäß Anleitung Anderen Aufstellort für Sender und/oder Basisgerät wählen Abstand zwischen Sender und Basisgerät verringern Beseitigen der Störquellen Kein DCF Empfang Einstellung DCF Empfang auf „EIN“ Anderen Aufstellort für Basisgerät wählen Uhrzeit manuell einstellen Empfangsversuch in der Nacht abwarten Unkorrekte Anzeige Batterien wechseln

ENTSORGUNG Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten18 Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. TECHNISCHE DATEN: Empfohlener Betriebstemperaturbereich : 0ºC bis 50ºC Temperaturmessbereich: Innenraum : -9,9ºC bis +37,8ºC mit 0,1ºC Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Außenbereich : -39,9ºC bis +59,9ºC mit 0,1ºC Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Raumtemperatur-Prüfintervall : alle 16 Sekunden Außenbereichs-Datenempfang : alle 4 Sekunden Übertragungsfrequenz : 868 MHz Maximale Sendeleistung: <25mW Stromversorgung: Wetterstation : 3 x 1,5 V-Batterie4 Typ Mignon AA, IEC LR6 Außentemperatursender : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Batterielebensdauer (Alkali-Batterien empfohlen) : etwa 24 Monate Abmessungen (L x B x H) Wetterstation : 118.4 x 28 x 137.4mm Außentemperatursender : 38,2 x 21,2 x 128,3 mm Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1089 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de · E-Mail: info@tfa-dostmann.de TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 07/1619 WIRELESS 868 MHz WEATHER STATION
