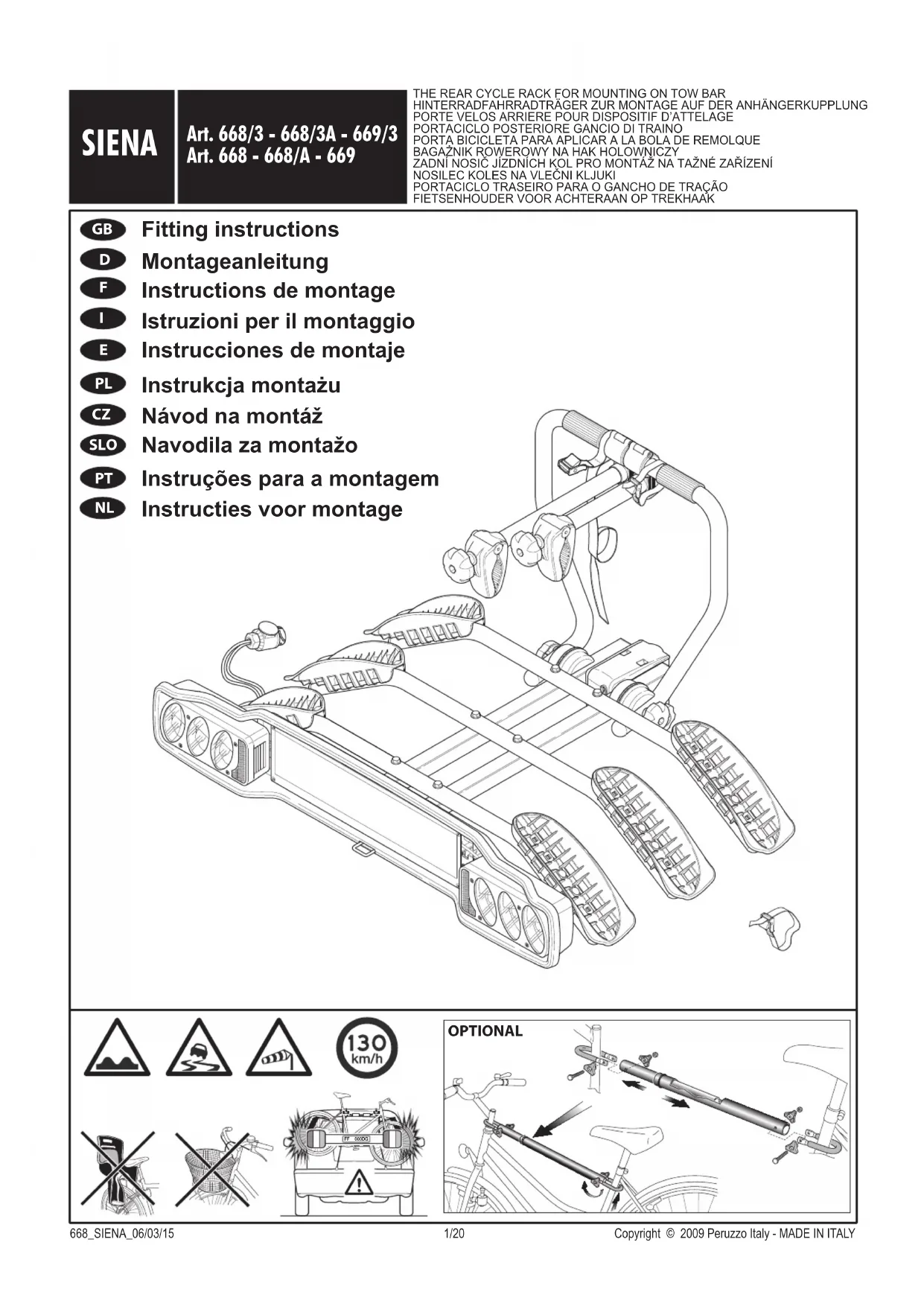

Siena - Porte-vélo Peruzzo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Porte-vélo
Marque	Peruzzo
Modèle	Siena
Capacité	Jusqu'à 3 vélos (modèles 668/3, 669/3) ou 2 vélos (modèles 668, 669)
Poids propre	De 10,06 kg à 14,74 kg selon modèle
Charge maximale	51 kg pour 3 vélos, 34 kg pour 2 vélos
Fixation	Sur crochet de remorquage (boule)
Alimentation	12 V (prise de remorque) pour feux arrière
Fonctions	Inclinaison, feux arrière, support de plaque d'immatriculation
Sécurité	Sangles de fixation, vis de sécurité, crochet d'inclinaison
Entretien	Nettoyage à l'eau tiède et détergent ; stockage à l'abri de l'humidité
Homologation	CE
Matériau	Acier (estimation)
Contenu du colis	Porteurs, supports de roues, feux arrière, sangles, clé de serrage, vis et écrous
Garantie	Défauts de fabrication uniquement (selon notice)

FOIRE AUX QUESTIONS - Siena Peruzzo

Comment installer le porte-vélo sur le crochet de remorquage ?

Suivez les étapes de la notice : retirez la vis de sécurité, dévissez la vis jusqu'à ouverture complète de la demi-sphère, placez le bloc de fixation sur la boule, serrez la vis à au moins 40 kg de force, puis remontez la vis de sécurité.

Quel est le poids maximum que peut supporter le porte-vélo ?

Pour les modèles 3 vélos, la charge maximale est de 51 kg. Pour les modèles 2 vélos, elle est de 34 kg. Ne dépassez jamais la capacité du crochet de remorquage.

Comment fixer les vélos sur le porte-vélo ?

Placez d'abord le vélo le plus lourd dans les supports de roues, appuyez-le contre le montant de fixation et serrez la sangle de fixation. Répétez pour les autres vélos et utilisez les bras de fixation si nécessaire.

Comment incliner le porte-vélo ?

Soulevez le porte-vélo d'une main et tirez le crochet d'inclinaison de l'autre. Pour la fermeture, soulevez jusqu'à ce que le crochet s'enclenche. Il est recommandé de le faire à deux personnes.

Que faire si les feux arrière ne fonctionnent pas ?

Vérifiez le branchement de la fiche à 13 broches dans la prise du véhicule. Assurez-vous que les feux sont correctement montés et que les fils ne sont pas endommagés.

Puis-je transporter des vélos électriques ?

Oui, sous réserve de ne pas dépasser la charge maximale et que les vélos soient correctement fixés. Retirez les batteries amovibles pour réduire le poids.

Comment entretenir le porte-vélo ?

Nettoyez-le à l'eau tiède et avec un détergent pour véhicules. Rangez-le dans un endroit sec et à température modérée. Remplacez les pièces usées par des pièces d'origine.

Puis-je utiliser le porte-vélo avec un coffre automatique ?

Oui, mais utilisez la fonction d'ouverture avec précaution pour éviter tout dommage. Vérifiez l'espace disponible.

Quels types de vélos puis-je transporter ?

Le porte-vélo est conçu pour le transport de vélos standards. Retirez les accessoires comme sièges enfants, paniers, etc. avant le transport.

Où trouver des pièces de rechange ?

Les pièces de rechange originales sont disponibles auprès du fabricant Peruzzo. Utilisez exclusivement des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI Siena Peruzzo

Instructions de montage

Veuillez observer scrupuleusement les instructions ci-dessous à chaque fois que vous utilisez ce produit: le porte-vélo est un produit sur a condition qu'il soit utilisé correctement, s'il est utilisé de manière improupe il peut procurer des dommages aux personnes qui l'utilisent et a celles qui les suivent sur la route.

1) Introduisez les bouchons 32 dans les tubes carrés porteurs 25-26 (Fig.A).
2) Introduisez les bouchons 23 sur les montants porteurs 27 (Fig. A) et sur le montant de fixation 31 (Fig. D2).
3) Montez les supports de roues 21 sur le montant porteur 27 dans les positions les plus adaptées aux dimensions de votre velo en les fixant avec les vis 22, les écrous et les rondelles 53 (Fig. A).
4) Fixez les montants porteurs 27 aux tubes carres porteurs 25-26 avec les vis, les écrous et les rondelles 54 (Fig. A).
5) Fixez le tube carré 24 de la barre des feu x 17 sur les tubes carrés porteurs 25-26 en le fixant avec les vis, les rondelles et les écrous 51 (Fig. A).
6) Montez les phares arrirée 18 sur la barre des feu 17 en les fixant avec les rondelles et les écrous 55 (Fig. B) en veillant à ne pas endommager les fils. Veillez à faire passer la fiche à 13 broches dans le trou central de la barre des feu 17.
7) Montez le support de la plaque 19 sur la barre des feu x 17 en le fixant avec les vis 56.
8) Montez le groupe barre des feuels 17 sur le tube carré 24 en le fixant avec les vis 20, les écrous et les rondelles 52 en veillant à ce que le crochet d'inclinaison 5 s'introduise dans la fente prévue à cet effet (Fig.C).
9) Montage du montant de fixation 31: - Devissez et otez les boutons 36 et les rondelles 57 sur les deux cotes (Fig. D1);
- Executer les opérations 1-2 (Fig. D2); - Posez le montant de fixation 31 sur le siège des éléments de réglage 33 et le fixer avec les rondelles 57 et les boutons 36 (Fig. D2).

COMMENT INSTALLER LE PORTE-VELO SUR LE CROCHET DE REMORQUAGE

Pour installer le porte-velo en toute sécurité et pour éviter tout dommage au vehicule l'aide d'une autre personne est requise.

10) Otez la vis de sécurité 13 du bloc de fixation 50 (Fig. E).
11) Dévissez la vis 8 jusqu'à l'ouverture complète de la demi-sphère 14 (Fig. E).
12) Appliquer le bloc de fixation 11 avec la demi-sphère ouverte 14 sur la boule du crochet de remorquage 58 (Fig. F).
13) Serrez la vis 8 à l'aide de la clé 12 fournie jusqu'au blocage de la demi-sphère 14 sur la boule du crochet de remorquage 58 (la force manuelle devrait être d'au moins 40 Kg) (Fig. F).

IMPORTANT: Pour finir, montez la vis de sécurité 13 sur le bloc de fixation 50 (Fig. F) pour éviter toute ouverture imprévue.

POSITIONNEMENT ET FIXATION DES VELOS SUR LE PORTE-VELO

14) Positionnez d'abord le vélo le plus grand et le plus lourd sur le porte-vélo, mettez les roues dans les logements correspondants 21 et appuyez-le contre le montant de fixation 31. Fixez le vélo avec la sangle de fixation 30 au montant de fixation 31 (Fig. H). Fixez les roues avec les sangles de fixation 37 (Fig. G). Assurez-vous, en tendant suffisamment les sangles, qu'elles sont montées correctement.
15) Repetez les opérations 14) pour le deuxième et le troisièmeVELO (facultatif). Le deuxième et le troisièmeVELO se fixent au montant de fixation 31 avec les bras de fixation 15/16 (Fig. H).

IMPORTANT: Pour plus de sécurité, le porte-velo est fourni avec la sangle 38 pour fixer tous les velos au montant de fixation 31. Assurez-vous, en tendant suffisamment la sangle, qu'elle est montée correctement.

INCLINAISON DU PORTE-VELO (Fig.I/L/M)

16) Pour incliner le porte-velo maintenez-le soulevé avec une main et avec l'autre main tirez le crochet (Fig.1/L). Pour éviter toute blessure et dommage, l'inclinaison du porte-velo devrait être effectuee avec I'aide d'une troisieme personne. Pour la fermeture, soulevez le porte-velo jusqu'à ce que le crochet d'inclinaison 5 s'endettement de maniere sure dans la position de transport (Fig.M).

ATTENTION - NORMES DE SECURITE

En plus des dispositions ci-dessus, veuillez respecter les "Conditions, conseils et contraintes d'utilisation" visés dans le rapport d'essay pour l'homologation CE correspondante.

• Poids propre du porte-vélo "SIENA" et capacité de charge maximale:

*Modèle 668/3 (14,74 kg)-668/3A (12,82 kg)-669/3 (14,51 kg)
- >3 velos, capacite de charge max. 51 kg
* Modèle 668 (11,63 kg) - 668/A (10,06 kg) - 669 (11,43 kg)
- >2 vélos, capacité de charge max. 34 kg

• Ne dépassez enaucun cas la capacité de charge prévue pour le crochet de remorquage installe. Le poids total du porte-velo plus la charge ne doit enaucun cas dépasser la capacité de charge prévue. La boule du crochet de remorquage doit être propre, dépourvue de toute trace de saleté ou d'huile.
• Otez, des velos à transporter, les évventuels sièges d'enfant, paniers, couvertures anti-pluie ou tout autre accessoire susceptible de se décrocher ou augmenter la résistance aérodynamique.
• Le porte-vélo est concu uniquement pour le transport de vélos.
• Avant de partir vérifie que les feuux arrêté fonctionnement correctement. Vérifiez, en particulier, le fonctionnement des clignotants.
  Assurez-vous que le porte-velo est installé correctement sur le crochet de remorquage et que les velos sont fixés comme indiqué dans la notice. Voyagez en respectant les limites de vitesse du code de la route en faisant attention aux conditions de la route et en évitant toute secousse excessive.
• Attention, le poids des vélos charges sur le porte-vélo influence les conditions de conduite du vehicule en la présence de vent l arterial, de coups de frein et de virages.
• Afin d'éviter tout évientuel dommage, si le capot/coffre est équipé d'une ouverture automatique veillez à utiliser cette fonction avec précaution.
• Contrôlez initialement tous les éléments de fixation du porte-vélo après un bref parcours et ensuite à intervalles réguliers.
• Faites attention aux manoeuvres en marche arrêté et en phase de stationnement en raison de la longueur majorée du vehicule.
• Verifiez la distance entre le porte-velo, les velos et le/les tuyau(x) d'échévement afin d'éviter tout eventuel dommage du à la chaleur.
• Pour augmenter la sécurité routière et pour éviter toute consommation énergétique inutile, démonze le porte-velo lorsqu'il n'est pas utilisé.
• Il est défendu de modifier le porte-vélo et ses composants. Remplacez immédiatement toute partie usee ou endommagée exclusivement avec des pieces de rechange originales.
• Nettoyez le porte-velo avec de l'eau tiède et/ou un produit détergent pour vehicules. Rangez le porte-velo dans un endroit à l'abri de l'humidité et à des températures modérées.

Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation impropre de ce produit et en cas de contestation au code de la route de la part des autorités compétentes.

Le fabricant ne répond que des défauts de fabrication du porte-élo et des composants accessoires.
