VW147SRVS - Lave-vaisselle ETNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Lave-vaisselle
Capacité	14 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Température de lavage	De 45 à 70°C
Fonction départ différé	Oui, jusqu'à 24 heures
Consommation d'eau	9 litres par cycle
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Système de sécurité	Protection contre les fuites
Entretien	Filtres à nettoyer régulièrement, détartrage conseillé
Accessoires inclus	Panier à couverts, support à verres
Garantie	2 ans

FOIRE AUX QUESTIONS - VW147SRVS ETNA

Pourquoi mon lave-vaisselle ETNA VW147SRVS ne se met-il pas en marche ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Comment nettoyer les filtres de mon lave-vaisselle ETNA VW147SRVS ?

Retirez les filtres situés au fond de la cuve. Rincez-les à l'eau chaude pour éliminer les résidus alimentaires. Laissez-les sécher complètement avant de les remettre en place.

Mon lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Assurez-vous d'utiliser un détergent de qualité et vérifiez le niveau de sel et de liquide de rinçage. Une charge de vaisselle trop serrée peut également empêcher un bon rinçage.

Pourquoi mon lave-vaisselle fait-il du bruit pendant le cycle ?

Des bruits peuvent provenir d'objets mal placés ou d'une mauvaise installation. Vérifiez que la vaisselle est correctement positionnée et que les bras gicleurs tournent librement.

Comment réinitialiser mon lave-vaisselle ETNA VW147SRVS ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le pendant environ 5 minutes. Rebranchez-le ensuite et rallumez-le.

Que faire si le lave-vaisselle ne vidange pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe fonctionne correctement.

Quel programme choisir pour des casseroles très encrassées ?

Utilisez le programme intensif ou le programme de lavage à haute température pour des casseroles et des plats très encrassés.

Mon lave-vaisselle affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique à résoudre.

Comment prolonger la durée de vie de mon lave-vaisselle ETNA VW147SRVS ?

Effectuez un entretien régulier, nettoyez les filtres, vérifiez les joints et utilisez des produits de nettoyage adaptés pour éviter l'accumulation de calcaire.

MODE D'EMPLOI VW147SRVS ETNA

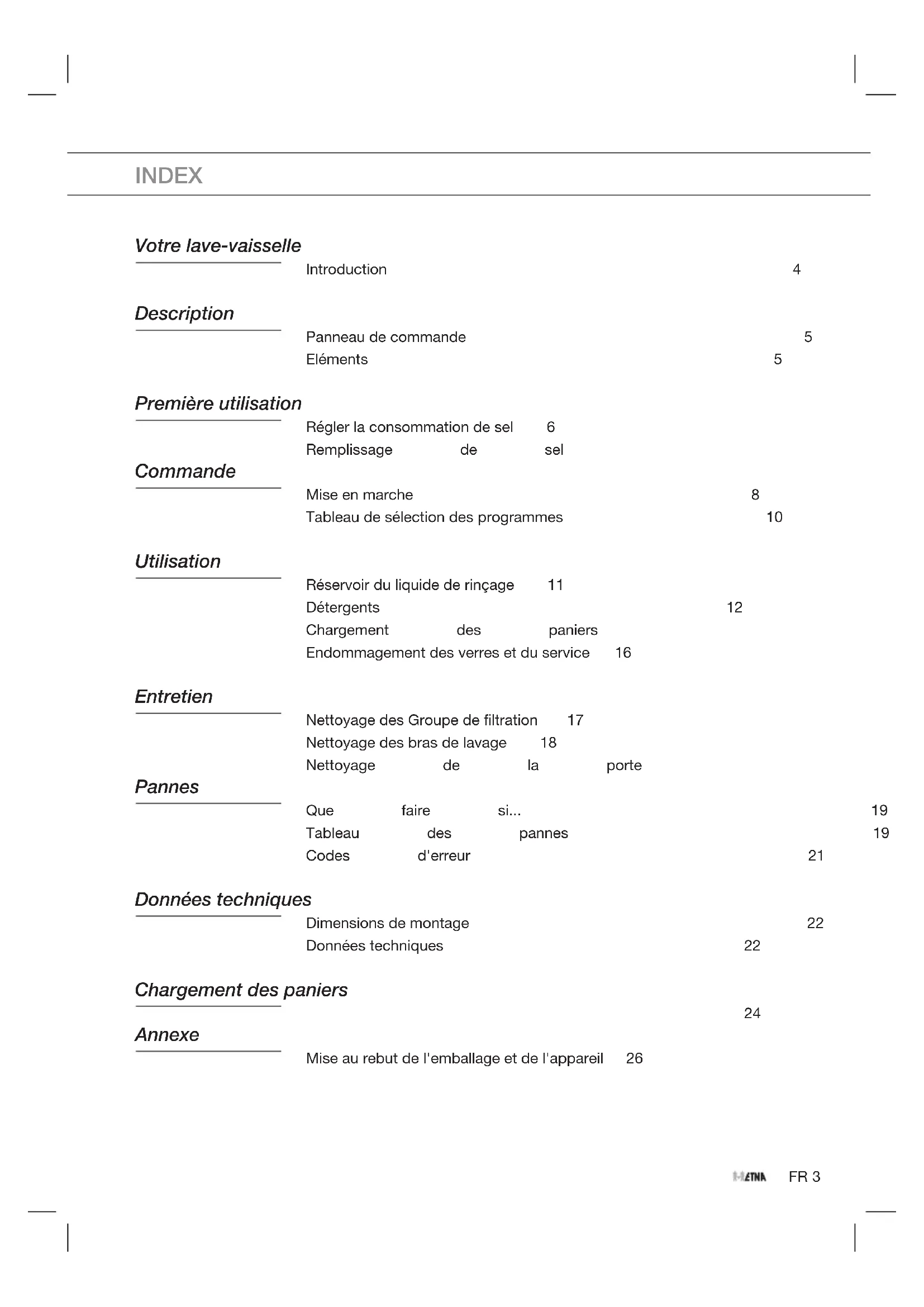

Votre Iave-vaisselle

Introduction 4

Description

Panneau de commande 5

Eléments 5

Première utilisation

Régler la consommation de sel 6

Remplissage de sel

Commande

Mise en marche 8

Tableau de selection des programmes 10

Utilisation

Réservoir du liquide de rincege 11

Detergents 12

Chargement des paniers

Endommagement des verres et du service 16

Entretien

Nettoyage des Groupe de filtration 17

Nettoyage des bras de lavage 18

Nettoyage de la porte

Pannes

Que faire si...

Tableau des pannes

Codes d'erreur 21

Données techniques

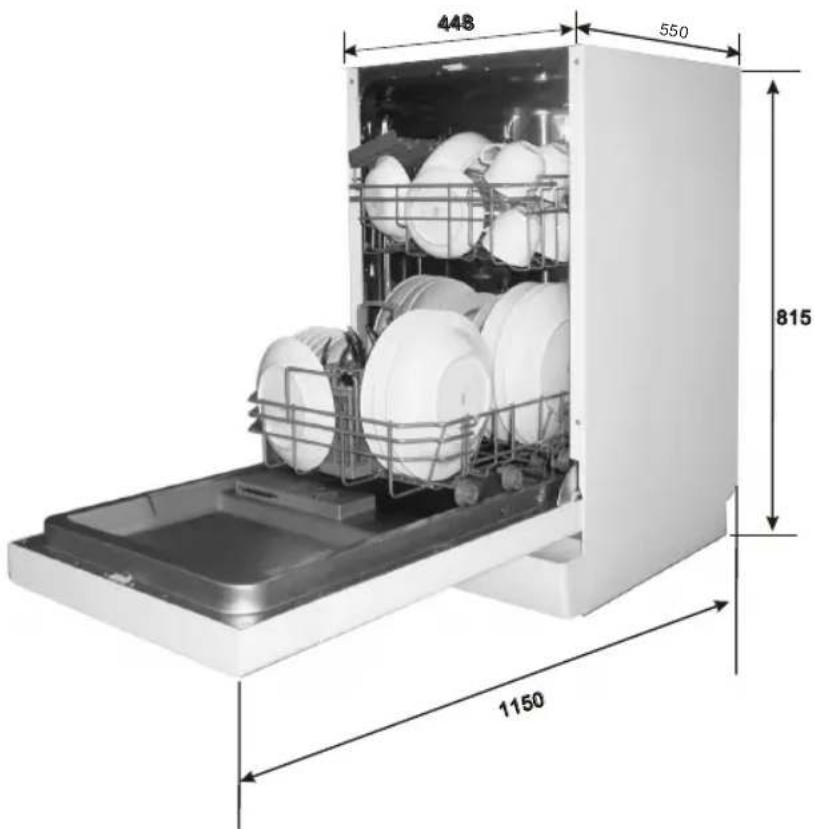

Dimensions de montage 22

Données techniques 22

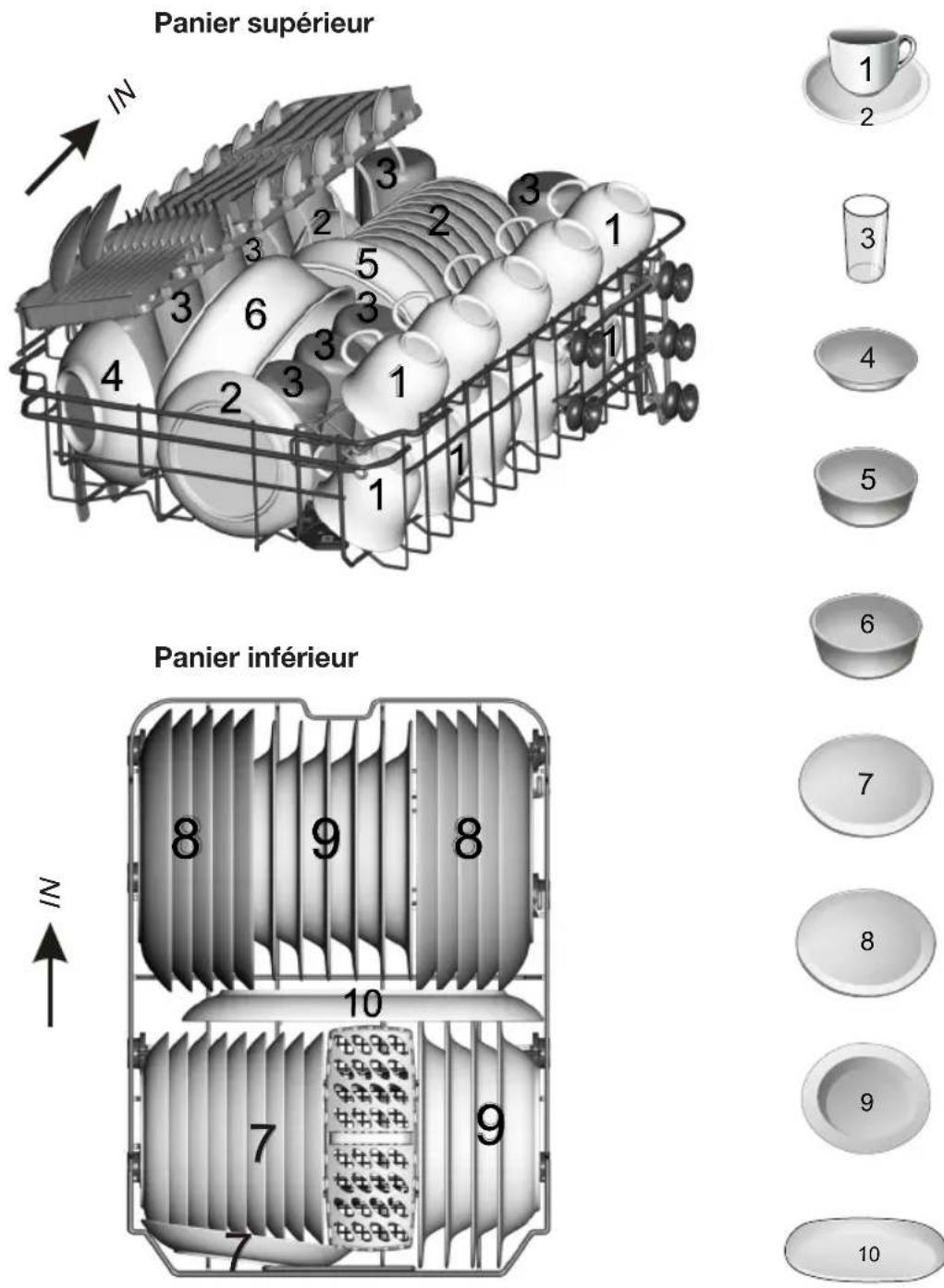

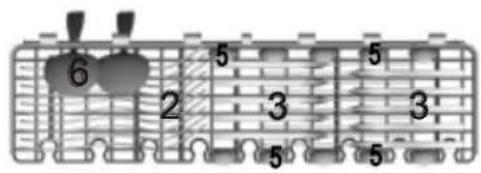

Chargement des paniers

24

Annexe

Mise au rebut de I'emballage et de I'appareil 2

Introduction

Vous avez choisi un lave-vaiselle Etna.

Une souplesse d'emploi optimale et une commande simple etait prioritaires lors du développement de ce produit.

Ce manuel décrit comment utiliser le lave-vaisselle de façon optimale. Vous y trouvez des informations sur les commandes ainsi que des informations de base sur le fonctionnement de l'appareil. Vous y trouvezEZ également des conseils d'entretien.

Les consignes de sécurité qui sont importantes lors de l'installation sont reprises dans la notice d'installation, qui est destinée à l'installateur.

Veuillez lore ce manuel avant d'utiliser l'appareil. Conservez soigneusement ce manuel afin qu'un autre utilisateur eventuel puisse aussi en profiter.

Avant toute utilisation, veuillez lore les consignes de sécurité !

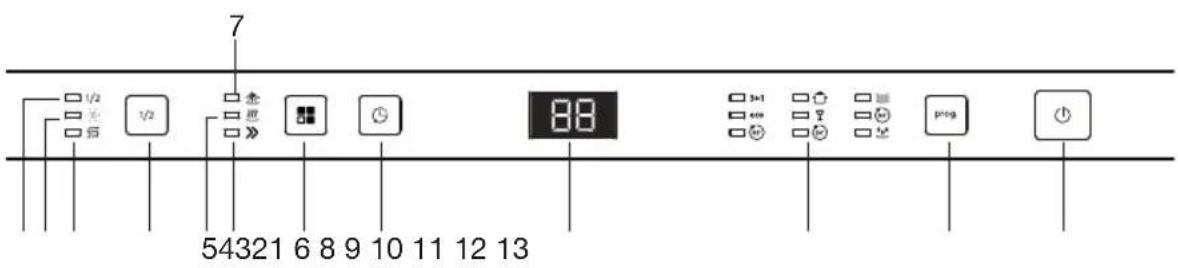

Panneau de commande

1. Voyant 'demi-charge'
2. Voyant recharge liquide de rincage
3. Voyant recharge de sel (anticalcaire)
4. Touche 'demi-charge'
5. Voyant séchage supplémentaire
6. Voyant lavage Express
7. Voyant lavage supplémentaire
8. Bouton de fonction (pour sélectionner séchage supplémentaire, lavage supplémentaire et lavage Express)
9. Touche département
10. Affichage
11. Indicateur de programme
12. Touche de programme
13. Touche marche/arret

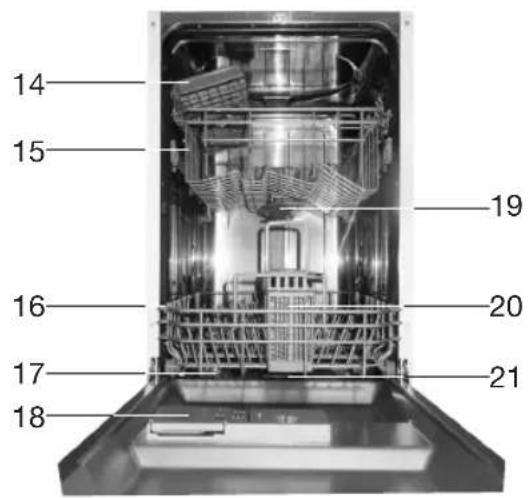

Eléments

1. Étagère de tasse
2. Panier supérieur
3. Panier inférieur
4. L'adoucisseur d'eau
5. Compartiment à détergent
6. Panier pour les tasses
7. Bras de lavage
8. Groupe de filtration

Avant la première utilisation du lave-vaisselle :

• Reglez la durete de l'eau.
• Remplissez le réservoir de sel avec 1 litre d'eau et rajoutez ensuite 1,5kg de sel regénérant pour lave-vaisse.
• Ajoutez du liquide de rinçage.
• Ajoutez du produit lave-vaisselle.

Régler la consommation de sel

1. Ouvrez la porte.
2. Appuyez sur la touche marche/arrêt pourmettre en marche l'appareil.
3. Appuyez minimum 5 secondes sur la touche de programme (dans les 60 secondes qui seront la mise en marche de l'appareil). Les témoins de détartrage et de produit de rinceage sont allumés en continu.
4. Appuyez sur la touche de programme pour selection le réglage ajustat (H1->H2->H3->H4->H5->H6 / consulter 'Le schéma de l'adoucisseur d'eau').
5. Enoncez la touche marche/arrêt.

Le schéma de l'adoucisseur d'eau

L'adoucisseur d'eau
degrés Clarke dH	mmol/l affichage de		réglage	consommation de sel (gramme/cycle)
0 - 6 0 - 5 0	0,94 H1 0
7 - 14 6 - 11	1,0 - 2,0 H2 9
15 - 21 12 - 17	2,1 - 3,0	H3 12
22 - 28 18 - 22	3,1 - 4,0	H4 20
29 - 42 23 - 34	4,1 - 6,0	H5 30
43 - 69 35 - 55	6,1 - 9,8	H6 60

Réglage usine: H3 (EN 50242)

Informez-vous auprès des service des eaux de la durée de l'eau du robinet.

Remplissage de sel

Cette machine est equipée d'un anticalcaire. A cet effet, replissez le lave-vaissele de sel.

1. ÀpRES avoir oTe le panier inférieur, dévissez le bouchon du réservoir.
2. Avant de replir le réservoir pour la première fois, versez-y un litre d'eau.
3. Placez l'entonnoir dans l'ouverture du réservoir. Versez-y environ 1 kg de sel. Il est normal qu'un peu d'eau s'écoule de l'ouverture pendant cette opération. Attention! Otez le sel renversé et faites toujours tourner immidiatement un programme complet afin d'eviter tout dommage du fond.
4. Revissez soigneusement le bouchon.

Attention! Remplissez toujours le réservoir de sel et reglez la durée de l'eau avant demettre en service le lave-vaisselle. Remplissez le réservoir de sel quand le voyant del'anticalcaire s'allume. Il peut arrivier que le voyage reste allumé un certain temps bienque le réservoir de sel soit rempli. Il s'eteint lorsque sel s'est suffisamment dissous dans I'eau.

Mise en marche

1. Ouvrez la porte du lave-vaissette.
2. Mettez la vaisse dans les paniers.
3. Ajoutez du produit lave-vaisselle et du liquide de rinceage (voir rubrique « produit lave-vaisselle » et « liquide de rinceage »). Vérifiez la quantité de sel régénérant dans le réservoir à sel (voir rubrique « replissage du sel »).
4. Appuyez sur la touche « marche-arrêt » pourmettre en marche l'appareil.

Levoyant s'allume lorsquel'appareil est en marche.

1. Sélectionnez le programme souhaité (voir « tableau de sélection des programmes »). Appuyez à plusieurs reprises sur la touche de programme pour sélectionner le programme souhaité. Levoyant des lumières associées au programme sélectionné.
2. Fermez la porte du lave-vaissette.

Le lave-vaisselle lance le programme sélectionné.

Départ différé

• Si vous pouze que le lave-vaisselle se mette en marche plus tard, vous pouze utiliser la touche « départ différé ». Vous pouze désirier entre un départ différé de 1 et 24 heures. Chaque pression sur la touche modifie le temps de départ différé. Le temps de départ différé est affchéé.

Arreter ou adapter un programme de lavage

1. Ouvrez la porte.
2. Gardez la touche de programme enforcée pendant plus de trois secondes. Vous pouvez de nouveau sélectionner le programme souhaité (voir «tableau de seLECTION des programmes»).
3. Puis fermez la porte.

Attention! Un programme qui a déjà démarré peut uniquement être modifié dans sa phase initiale. Àpres un certain temps, le détermgent est déjà réparti sur la vaisse ou la machine a déjà pompé toute l'eau de vaisse. Le cas échéant, vous nevez de nouveau replir le compartment à détermgent (voir le chapitre Compartiment à détermgent).

A l'issue du programme de lavage

A la fin du programme de lavage, un signal sonore retentit pendant huit secondes.

1. Ouvrez la porte du lave-vaissette.
2. Eteignez l'appareil au moyen de la touche marche/arrêt.

Attendez quelques minutes avant de vider le lave-vaisse. A la fin du programme, la vaisse et les couverts sont encore très chauds.

Il y a un risque que la vaisse se brise à cause de la chaleur. En outre, le fait de laisser la vaisse quelques minutes dans l'appareil favorise le séchage.

Protection contre les surintensités

• La protection ferme la soupape d'admission. S'il reste de l'eau dans le lave-vaisselle, teignez-le et fermez le robinet d'alimentation. Mettez l'appareil en marche et démarrez un programme quelconque. Si I'eau n'est pas pompée au début du programme, prévenez le service d'entretien et retirez I'eau superflue.

Selectionner une demi-charge

• Le lave-vaiselle avec fonction demi-charge s'adapte à vos besoins, vous pouvez dès lors économiser de l'électricité et de l'eau et réduire la durée du cycle en chargeant à moitié le lave-vaiselle lorsque vous le désirez.

Séchage supplémentaire

• Sélectionnez cette fonction pour secher la vaisselle supplémentaire. disponible dans des programmes 'All in one' intensifs, normal, économique, verre, 90 minutes et 1 heures.

Lavage supplémentaire

• Sélectionnez cette fonction pour améliorer l'efficacité du nettoyage. Disponible dans des programmes 'All in one' intensifs, normal, économique, verre, 90 minutes et 1 heures.

Lavage express

• Sélectionnez cette fonction pour accélérer le programme. disponible dans des programmes 'All in one' intensifs, normal, économique, verre, 90 minutes et 1 heures.

Avertissement! Il est dangereux d'ouvoir entierement la porte pendant le programme de lavage. Vous risquez d'enter en contact avec de l'eau bouillante qui gicle de la machine.

Tableau de selection des programmes

Programme	Déroulementprogramme DérulémentProgramme	Détergentpré-/principal	Durée(min.)	Energie(KWh)	Eau(L)
3-dans-13in1	Vaiselle sale normale vaiselle.Non séchéés saleté. Programme special pour un résultat optimal avec l'utilisation d'une pastille3-dans-1.	Lavage principal(50 °C)RincageRincage (65 °CSéchage	27 gr. 210	155*220**	0,92 10
Intensif	Vaiselle très sale, comme des plats des casseroles, des poèmes, des assiettes assiettes avec résidus alimentaires desséchés.	Pré-rincage (50 °CLavage principal(60 °CRincageRincageRincage (70 °CSéchage	5/22 gr. 165	140*180**	1,4 16,5
Normal	Vaiselle sale normale, comme des plats, des assiettes, des verres, des casseroles peu sales.	Pré-rincage (45 °CLavage principal(55 °CRincageRincage (65 °CSéchage	5/22 gr. 175	130*190**	1,1 13
Économique*eco	Vaiselle peu sale, comme des assiettes, des verres, des récipients et des casseroles peu sales.	Pré-rincageLavage principal(45 °CRincage (65 °CSéchage	5/22 gr. 190	170*220**	0,69 9
VerresY	Vaiselle peu sale comme des verres, du cristal et de la porcelain délicate.	Pré-rincageLavage principal(40 °CRincageRincage (60 °CSéchage	5/22 gr. 125	110*140**	0,75 13,5
90 minutes90'	Vaiselle quotidienne en 90 minutes. Pour la vaiselle quotidienne comme assiettes et casseroles peu sales ou normales.	Lavage principal(65 °CRincageRincage (65 °CSéchage	27 gr. 90	70*105*	1,15 11,5
1 heures60'	Pour la vaiselle quotidienne comme assiettes et casseroles peu sales ou normales.	Pré-rincage (50 °CLavage principal(60 °CRincage (60 °CSéchage	5/22gr. 60	55*75**	0,9 9
Rapide30'	Vaiselle peu sale, comme des verres, du cristal et de la porcelain fragile. Pas de peu sales.	Lavage principal(45 °CRincage (50 °CRincage (55 °CS	20 gr. 30 0,7 10
Rincage Vaiselle60°	peu sale, comme des verres, du cristal et de la séché.	Pré-rincage 15 0,02 3,5

• Avec Lavage supplémentaire
  **Avec Lavage express

EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 9 couverts / Position du panier supérieur : roulettes sur les rails de guidage
• Position de lavage : 6 / Pl: 0,49w; Po: 0,45w

UTILISATION

Réservoir du liquide de rinceage

Le liquide de rinceage est ajouté lors du dernier rinceage. Le liquide de rinceage évite les traces de gouttes sur la vaisselle propre. Il assure en outre un séchage plus rapide de la vaisselle, car l'eau glisse plus facilement.

Le lave-vaisselle a ete conu pour l'utilisation d'un produit de rincage liquide. Le reservoir de liquide de rincage se touve a l'intérieur de la porte, a coté du compartment a detergent.

Attention : replissez le réservoir de liquide de rincege lorsque le voyant du liquide de rincege s'allume. Le réservoir a une capacité d'environ 100 ml. Ne replissez pas trop le réservoir du liquide de rincege. Faute de quoi le liquide de rincege va déborder. Il faut essuyer le liquide de rincege renversé. Sinon, une fuite pourrait se produit suite à une formation extrème de mousse.

1. Devissez le bouchon du réservoir de liquide de rincage (à gauche, vers la flèche « ouvert »).

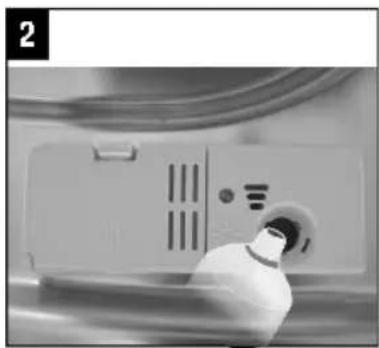

2. Versez le liquide de rincage dans le réservoir. Faites attention à ne pas verser trop de liquide. Le réservoir a une capacité environ 100 ml.

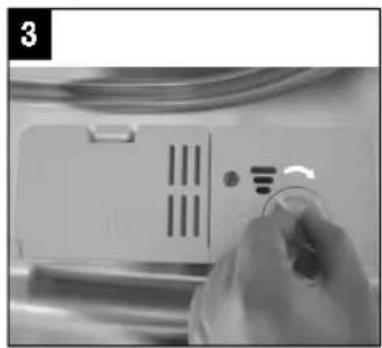

3. Remettez le bouchon. Vérifiez qu'il soit aligné sur la flèche « ouvert » et tournez-le vers la flèche « fermé »

Régler la quantité de liquide de rinceage

Une quantité déterminée de liquide de rinceage est ajoutée au dernier rinceage. Tout comme pour le détergent, la quantité de liquide de rinceage dépend de la durée de l'eau dans notre région. Un excess de liquide de rinceage peut occasionner des traces sur la vaisselle.

Le réservoir de liquide de rincage a 6 positions. Reglez en premier lieu le réservoir sur la position 2. Si des taches continuents apparaître sur la vaiselle, et si la vaiselle ne s'est pas bien augmentez la quantite de liquide de rincage en tournant le bouton du réservoir sur la position 3. Si cela n'entraîne aucune amélioration, reglez le bouton sur une position supérieure. Repetez cette opération jusqu'à ce que la vaiselle sorte s'est et sans traces de la machine.

Detergents

Les substances chimiques dans les détergents suppliment les impuretés, les décomposent et veillent à ce qu'elles soient évacuées du lave-vaisselle. La plupart des détergents disponibles en magasin sont adaptés.

Avertissement!

Les détergents sont des produits corrosifs. Gardez-les par conséquent hors de portée des enfants. En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage.

Detergent concentré

Sur la base de leur composition chimique, on désigne 2 types de détergent concentré :

• Les détagents alcalins conventionnels avec des ingrédents corrosifs.
• Les détergents concentrés peu alcalins aux enzymes naturelles.

L'utilisation de détergent concentré en combinaison avec des programmes de lavage « normaux » occasionne moins de pollution et profite à votre vaisselle : ces programmes de lavage sont spécialement adaptés aux caractéristiques de decomposition des impuretés des enzymes dans le détergent concentré. De cette façon, les programmes de lavage « normaux » avec un détergent concentré fournissant les mêmes résultats qu'un programme de lavage intensif.

Pastilles pour lave-vaissette

Les pastilles des différents fabricants ne se dissolvent pas toutes au même rythme. De ce fait, certains types de pastilles ne se dissolvent pas complètement pendant les programmes de lavage courts, de sorte que leur action nettoyante est réduite. Utilisez par conséquent essentiellement des pastilles en combinaison avec des programmes longs (All-in-1), de façon à ce qu'elles aient le temps de se dissoudre complètement.

UTILISATION

Compartment à détermagent

Remplissez le compartment à détergent avant de lancer un programme de lavage. Vote lavevaisselle utiliser moins de détergent et de liquide de rincege que les lave-vaisselle conventionnels. En règle générale, une seule dosette de poudre est nécessaire pour un lavage normal. Utilisez plus de détergent avec une vaisselle plus sale. Remplissez le compartment à détergent juste avant le démarrage du programme. Sinon, le détergent peut devenir humide et ne pas se dissoudre entièrement.

Dans le « Tableau de selection des Programmes », vous trouvez des informations sur la quantité de produit lave-vaisse nécessaire pour les différents programmes. Il s'agit de moyennes. Un autre dosage peut s'avérer nécessaire en fonction de la durée de l'eau et du degré de saleté de la vaisse.

Remplir

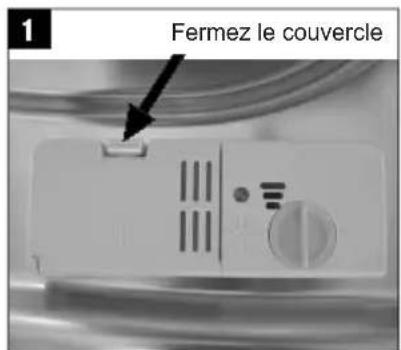

1. Appuyez sur le déverrouillage si le couvercle est fermé. Le couvercle s'ouvre.

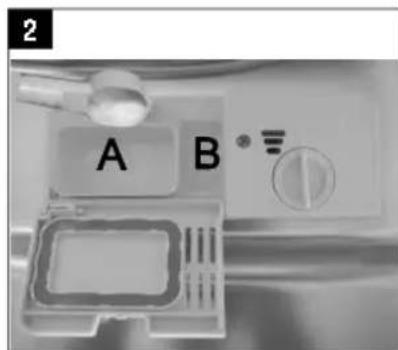

2. Remplissez le compartment à détergent juste avant le démarrage du programme de lavage. N'utilise qu'un détergent de marque dans le lave-vaisselle.
3. Fermez le couvercle et appuyez jusqu'à ce qu'il clique.

• Compartiment à dédTangent principal (A);
• Compartiment à détergent pour le prélavage (B).

Utilisez uniquement un dédTergent qui a été spécialement concu pour les lave-vaisselle. Conservez le dédTergent dans un endroit frais et sec. Ne mettez le dédTergent dans le compartment que si vous faites tourner un programme directement après.

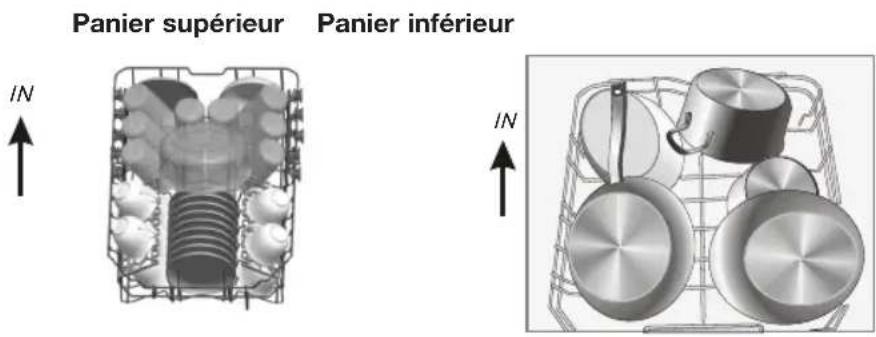

Chargement des paniers

Utilisation du panier supérieur

Le panier supérieur a ete conu pour la vaisselle fragile et tegere comme les verres, les tasses et sous-tasses, les assiettes, les petits recipients et les casseroles peu profondes (et peu sales).
- Rangez la vaisse de façon à ce qu'elle ne puisse pas glisser lors du lavage.

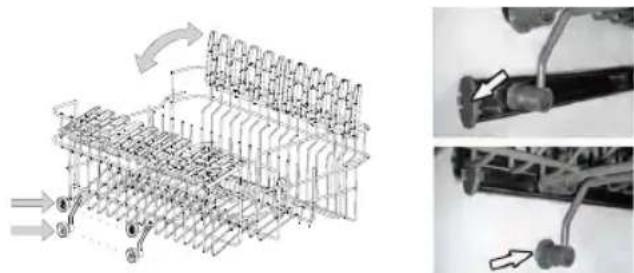

Réglage en hauteur du panier supérieur

Le panier supérieur peut être réglé en hauteur en retardant le panier et en plaçant les rails de guidage dans une autre position.

Utilisation du panier inférieur

Nous vous conseillons de placer les grands objets les plus difficiles à nettoyer dans le panier inférieur : casseroles, poëles, couvercles, plats allant au four et recipients.

Il est préférible de placer les plats allant au four et les couvercles sur les côtes du panier.

De cette manière, ils ne génent pas le bras de lavage lorsqu'il tourne.

Les casseroles, les plats de service, etc. doivent toujours etre place s a l'envers dans la panier.
- Les recipients profonds doivent être placés en oblique, avec l'ouverture vers le bas, afin que l'eau puisse s'en écouler.
Le panier inférieur peut etre adapte de façon a pouvoir y installer plus de casseroles et de poetes, ou des pieces plus grandes.

Voussoupiezrabaisserlestigespourrangerplusfacilementpoeleset casseroles.

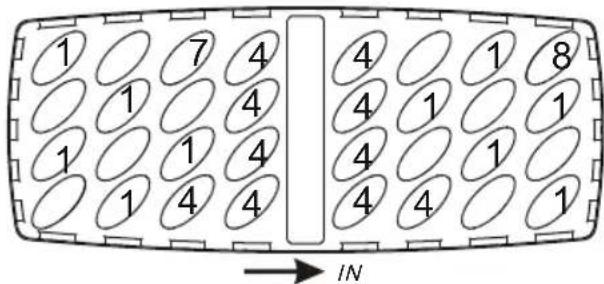

Panier à couverts

Les couverts doivent être placés dans le panier à couverts, les manches tournés vers le bas. Si le panier à couverts est muni de comportements lateraux, les couverts doivent être placés dans les comportements pièce par pièce. Les longs ustensiles de cuisine, comme les touches, doivent être placés horizontallyment, à l'avant du panier supérieur.

Avertissement !

Veillez à ce qu'aucun objet ne puisse dépasser du fond du panier à couverts. Cela risquerait de bloquer le bras de lavage.

Couverts/service inadaptés au lave-vaiselle :

• Les couverts avec un manche en bois, en porcelain ou en nacre
• Les objets en plastique qui ne sont pas résistant à la chaleur
• Les couverts avec des éléments collés qui ne sont pas résistant à la chaleur
• Les couverts ou le service collés
• Les objets en étained ou en cuivre
• Les verres en cristal au plomb
• Les objets en acier qui sont sensibles à l'oxydation
• Les plats en bois
• Les objets en fibres synthétiques

Couverts/service partiellement inadaptés au lave-vaiselle :

• Certains types de verres peuvent se ternir après un grand nombre de lavages
  L'argent et l'aluminium peuvent se decolorer après un lavage en lave-vaisse
• Les motifs émailés peuvent se ternir après des lavages féuents

Attention! Ne placez pas d'objets qui sont salis avec de la cendre de cigarette, de la cire, du vernis ou de la peinture dans le lave-vaisselle. Lorsque vous achetez de nouveaux ustensiles de cuisine, vérifie qu'ils soient adaptés au lave-vaisselle. Ne mettez pas au lave-vaisselle des ustensiles qui ne sont pas adaptés.

Ne replissez jamais trop le lave-vaisselle. Il n'y a de la place que pour 9 couverts standard. C'est important pour debons résultats de lavage et une consommation d'énergie avantageuse.

Ranger les couverts et le service

• Avant de ranger la vaisse dans le lave-vaisse, vous devez :

Oter les résidus alimentaires les plus grossiers.

Laisser tremper un instant les résidus alimentaires collés et attachés.

En rangeant, vérifiez que :

• Les bras de lavage ne soient pas bloqués par la vaisse.
• Les objets creux soient places avec l'ouverture orientée vers le bas, afin que l'eau puisse s'en écouler.
• Les assiettes et les couverts ne doivent pas se recouvrir
• Les verres ne doivent pas se toucher pour éviter tout dommage.
• Placez les grands objets difficiles à laver dans le panier inférieur.
• Le panier supérieur a ete specialement conqu pour les objets plus legers comme les verres et les tasses a cafe et a the.

Avertissement!

• Les longs couteaux qui sont debouts dans le panier à couverts peuvent provoquer des blessures!
• Placez les couverts longs et/ou tranchants comme les couteaux à viande en position couchée dans le panier supérieur.

Endommagement des verres et du service

Causes possibles :

• Le type de verre ou le processus de fabrication. La composition chimique du détergent.
• La température de l'eau et la durée du programme de lavage.

Solution proposée :

Utilisez des verres et un service en porcelain dont le fabricant declare qu'ils sont adaptés au lave-vaisselle.
- Utilisez un détermagent plus doux/moins corrosif. Si nécessaire, demandez plus d'informations aux fabricants de déterments.
- Sélectionnez un programme de lavage avec une température plus BASSE.
- Pour éviter tout dommage, retirez les verres et les couverts le plus vite possible du lavevaisselle à la fin du programme.

Nettoyage des Groupe de filtration

En fonction de l'utilisation, les tamis doivent être régulierement rincés sous l'eau du robinet. Le système de filtration est composé de trois éléments : le grand tamis, le gros tamis et le tamis fin.

1. Grand tamis; Les résidus alimentaires et les impuretés qui arrivent sur ce tamis sont rincés vers le gros tamis par un jet spécial sur le bras de lavage inférieur.
2. Gros tamis; Les résidus plus grands, comme les restes d'os ou les bouts de verre qui pourrait boucher l'écoulement, sont recueillis dans le gros tamis. Pour oter les impuretés du tamis, vous devez pincer légèrement les languettes sur le tamis et le tirer vers le haut.
3. Tamis fin; Ce tamis retient les impuretés et les résidus alimentaires à proximé de la pompe de vidange et veille à ce que ces résidus ne soient pas à nouveau dispersés sur la vaisse pendant le programme.

Pour un fonctionnement optimal du lave-vaisselle, le groupe de filtration doit être nettoyé dans son intégralité. Le groupe de filtration recueille efficacement les résidus alimentaires présents dans l'eau et veille à ce que l'eau puisse continuer de circuler durant le programme de lavage. Il est par conséquent indiquéd'enlever du groupe de filtration les résidus alimentaires plus grossiers en rincant sous l'eau courante le tamis demi-circulaire et le corps du filtré.

• Retirez le groupe de filtration en le boulevant verticallement. Tous les éléments du groupe de filtration doivent être nettoyés au moins une fois par mois.
• Utilisez une Brosse à vaisselle pour nettoyer le gros tamis et le tamis fin. Remontez le groupe de filtration suivant l'illustration ci-contre et replacez-le dans le lave-vaiselle.

N'utilisez jamais le lave-vaisselle sans le groupe de filtration. Une mise en place incorrecte du groupe de filtration entraine des performances réduites du lave-vaisselle. Il se peut aussi que les couverts et la vaisselle soient endommages.

Nettoyage des bras de lavage

Il est indispensable de nettoyer régulièrement les bras de lavage. A la longue, les impuretés bouchent les buses et les coussinets des bras de lavage. Nettoyez les bras de lavage comme suit :

• Maintenez l'écrou du bras giclaur supérieur et faites pivoter le bras giclaur dans le sens des aiguilles d'une montre pour l'enlever. Tirez le bras giclaur inférieur vers le haut et retirez-le.
• Nettoyez les bras de lavage dans une eau savonneuse chaude et nettoyez les buses avec une Brosse douce.
• Rincez soigneusement les bras de lavage et remettez-les en place.

Nettoyage de la porte

Nettoyez le bord de la porte ainsi que le caoutchouc d'étanchéité au moyen d'un chiffon humide et doux. Vérifiez que l'eau ne puisse pas pénétrer dans la serrure et les composants électriques. N'utilise pas de produits d'entretien en bombe. N'utilise pas non plus de produits d'entretien agressifs, comme les éponges métalliques. Ces produits d'entretien peuvent notamment endommager le vernis.

Que faire si...

Si l'appareil ne fonctionne pas bien, cela ne signifie pas toujours qu'il est en panne. Essayez d'abord de remedier vous-même au dérangement. Appelez le service après-vente si les conseils ci-dessous n'apportent aucune aide.

Attention

Débranche l'appareil du secteur avant de procéder à la réparation.
De préférence en retardant la fiche de la prise.

Tableau des pannes

Problème	Causes possibles	Solution
Le lave-vaisse ne fonctionne pas.	Le fusible est défectueux ou le disjoncteur de fuite de terre est activé.	Remplacez le fusible ou réinitialisez le disjoncteur. Enlevez les autres apparèils qui sont raccordés sur le même groupe.
	L'alimentation en électricité n'est pas branchée.	Assurez-vous que le lave-vaisse est mis en marche et la porte fermée. Assurez-vous que la fiche soit dans la prise.
	La pression de l'eau est faible.	Contrôlez si le lave-vaisse est correctement raccordé à la conduite d'eau et si le robinet est ouvert.
La pompe de vidange ne s'arrête pas.	L'eau déborde.	Le système a été élevé de façon à détecter l'eau qui déborde. Le cas échéant, l'appareil arrête la pompe de circulation et met en marche la pompe de vidange.
Bruit.	Certains bruits sont normaux.	Bruit de la pompe de cyclage/bruits d'entrainment ; ouverture du compartment à détergent.
	Les couverts font du bruit dans la panier à couverts ou un petit object est tombé du panier.	Veillez à ce que tous les éléments tiennent bien dans le lave-vaisse.
	Le moteur fait un bruit de vrombissemment.	La pompe est bloquée, consultez un installerateur.
Lave-vaisse sale.	Mauvais détergent.	Utilisez uniquement un détergent jusqu'à speciallyment pour les lave-vaisse afin d'éviter toute salissure.
	Filtres bouchés	Ouvrez la porte et nettoyez les filtres. Faites ensuite tourner le programme de pré-rinceage.
	Liquide de rinceage renversé.	Essuyez toujours immidiatement le liquide de rinceage renversé.
La vaisse n'est pas sèche.	Le réservoir de liquide de rinceage est vide.	Vérifiez que le réservoir de liquide de rinceage soit plein.
La vaisse et les objets plats ne sont pas propres.	Programme incorrect.	Sélectionnez un programme plus puissant.
	Les paniers n'ont pas été charges correctement.	Vérifiez que le fonctionnement du compartment à détergent et des bras de lavage ne soit pas entravé par de grands plats.
Taches et dépôts sur les verres et la vaisse plate.	Eau extrémement dure. Température basse de l'eau entrante. Le lave-vaisselle est surcharge. Les paniers n'ont pas été charges correctement. Détérgent trop vaisc ou humide. Le réservoir de liquide de rinceage est vide. Dosage incorrect du détergent.	Pour ōter les taches sur les objets en verre : Enlevez tous les objets en métal du lave-vaisselle. Utilisez la quantité de détergent prescrite. Sélectionnez le programme le plus long. Faites tourner le lave-vaisselle environ 18 à 22 minutes ; il aura alors atteint son cycle de lavage principal. Ouvrez prudemment la porte et versez 2 tasses de vinaire blanc sur le fond. Fermez la porte et laissez le lave-vaisselle terminer le programme. Si le vinaire n'est pas efficace : Répétez les étapes ci-dessus, mais utilisez une quart de tasse (60 ml) de cristaux d'accide citrique au lieu de vinaire blanc.
Taches laituses sur les verres.	Combinaison d'eau douce et d'excess de détergent.	Utilisez moins de détergent et sélectionnez le programme pour le lavage des verres.
Dépôt jaune ou brun à l'intérieur du lave-vaisselle.	Des traces de fer dans l'eau peuvent causeur du dépôt dans le lave-vaisselle.	Contactez un produit de produits anticalcaires pour un filtre spécifique.
Dépôt blanc à l'intérieur du lave-vaisselle.	Eau dure.	Réglez une consommation de sel plus élevé.
Il reste du détergent dans le compartment à détergent.	Le compartment à détergent est bloqué par la vaisselle	Chargez les paniers de façon à ce que la vaisselle ne bloque plus le compartment à détergent. Nettoyez le bras de lavage supérieur.
Vapeur.	Lors de l'ouverture de la porte.	C'est possible à la fin du programme.
Taches noires ou grises sur la vaisselle.	Des ustensiles de cuisine en aluminium ont frêté contre la vaisselle.	L'aluminium peut se décolorer.
Il reste de l'eau sous les tamis.	C'est normal.	Une petite quantité d'eau autour de l'écoulement à l'arrière garde l'étanchéitéSouple.
Le lave-vaisselle fuit.	Le réservoir de liquide de rinceage est trop plein ou le liquide de rinceage fuit.	Veillez à ne pas trop replir le réservoir de liquide de rinceage. Le liquide de rinceage renversé peut causeur de la mousse/un débordement. Essuyez le liquide de rinceage qui a fui au moyen d'un chiffon humide.
	Le lave-vaisselle n'est pas de niveau.	Mettez le lave-vaisselle de niveau.

Codes d'erreur

Problème	Causes possibles	Solution
Le code E1 est affchéé	Le temps d'arrivée de l'eau est trop long.	Le robinet d'alimentation n'est pas ouvert.
Le code E4 est affchéé	L'appareil est trop plein.	Trop d'amnéé d'eau. Noter le code et avertir le service après-vente.

Si l'appareil se met à déborder ou àprésenter des fuites excessives, fermez le robinet d'alimentation et avertissez le service après-vente. Si tous les voyants clignotent en même temps : éteindre immédiatement le lave-vaisse, fermer le robinet d'alimentation et avertir le service après-vente.

Dimensions de montage

Données techniques

Fiche relative à un lave-vaiselle à usage domestique selon la directive UE 1059/2010;

Fabricant Etna

Type

Couverts standard 9

Classe d'efficacité énergétique (1) A++

Consommation energetique annuelle (2) 197 kWh

Classe d'efficacité de lavage A

Classe d'efficacité de séchage (4) A

Consommation energetique en

cycle de lavage standard 0,69 kWh

Cycle de lavage standard ECO 45^

Durée du programme en cycle de lavage standard (5) 190 min.

Consommation électrique en mode « Arrêt » 0,45 W

Consommation electrique en mode veille 0,49 W

Consommation annuelle d'eau (3) 2520 L

Niveau sonore 47 dB(A) re 1pW

Montage encastré

Hauteur 81,5 cm

Largeur 44,8 cm

Profondeurs (avec raccordements) 55 cm

Consommation electrique 1760-2100 W

Tension / fréquence nominale 220-240~/50 Hz

Pression d'eau (débit) 0,4-10 bar =

0,04-1 Mpa

1. 1A + + + (efficacité la plus haute) à D (efficacité la plus BASSE)
2. sur la base de 280 cycles de lavage standard. La consommation énergétique annuelle réelle dépend de la fréquence d'utilisation réelle.
3. sur la base de 280 cycles de lavage standard. La consommation d'eau annuelle réelle dépend de la fréquence d'utilisation réelle.
4. A (efficacité la plus haute) à G (efficacité la plus BASSE)
5. Ce programme convient au lavage de vaisselle normalement sale et constitue le programme le plus efficace en terme de consommation combinée d'eau et d'énergie pou ce type de vaisselle.

Le dispositif est conforme aux normes européennes et aux directives dans leur version en vigueur au moment de la livraison :

-DBT 2004/95/CE
- CEM 204/108/CE
-EUP2009/125/CE

Remarque: Les valeurs indiquées ci-dessus ont été mesurées conformément aux normes dans les conditions de fonctionnement spécifique. Les résultats peuvent varier fortement en fonction de la quantité et la pollution des plats, de la durée de l'eau, de la quantité de détextent, etc.

Le manuel est basé sur les règles et normes de l'Union européen.

Panier à couverts

EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 9 couverts
• Position du panier supérieur : roulettes sur les rails de guidage
  Programme: ECO
• Position de lavage : 6
• Régler la consommation de sel: H3

Mise au rebut

Mise au rebut de l'emballage et de I'appareil

Des matériaux durables ont ete utilisés pour la fabrication de cet apparéil. Cet apparéil doit etre mis au rebut de façon appropriée à la fin de son cycle de vie.
Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent etre utilisés :

• du carton ;
• de la feuille de polyéthylène (PE);
  du polystyrene sans CFC (mousse rigide PS).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Pour signaler l'obligation de traitement sélectif des apparêls électroménagers, le symbole représentant une poubelle barrée a été apposé sur le produit. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures menagères dites normales. L'appareil doit être porté dans un centre communal spécifique dédié à la collecte sélective des déchets menagers, ou dans un point de vente proposant ce service.

Le traitement distinct d'un apparéil electroménager permet de prévenir la survenue d'eventuels effets négatifs sur l'environnement et la santé, qui sinon apparaîtraient en cas de traitement inapproprié. Il garantit que les matériaux qui composent l' apparéil pourrait être récapurés dans le but de réaliser de notables économies d'énergie et de matières premières.

Attention! I'emballage peut etre dangereux pour les enfants.

Déclaration de conformité

Nous déclarons que nos produits satisfont aux Directives, Mesures et Règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait reférence.

INHALT
