BEDIENUNGSANLEITUNG VW147SRVS ETNA

Gebrachte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Standaardinstellungen

plaats

9

Energie-efficientenergie-efficientieklasse (1) A++

Ohre Geschirrspulmaschine

	Einleitung				4
Beschreibung
	Bedienfeld				5
	Innenausstattung				5
Ersten Gebrauch
	Wasserenthärter	einstellen				6
	Salz	einfüssen
Bedienung
	Einschalten				8
	Programmwahl-Tabelle				10
Gebrauch
	Klarsprücherhaltener				11
	Spülmaschinenreiniger				12
	Die Körbe beladen
	Schäden an Gläsern und Geschirr 16
Pflege
	Reinigung der Filtergruppe					17
	Sprüharme reinigen				18
	Tür reinigen				18
Störungen
	Wie gehe ich vor, wenn ...		19
	Störungstabelle			19
	Fehlercodes			21
Technische Daten
	Einbaumasse			22
	Technische Daten			22

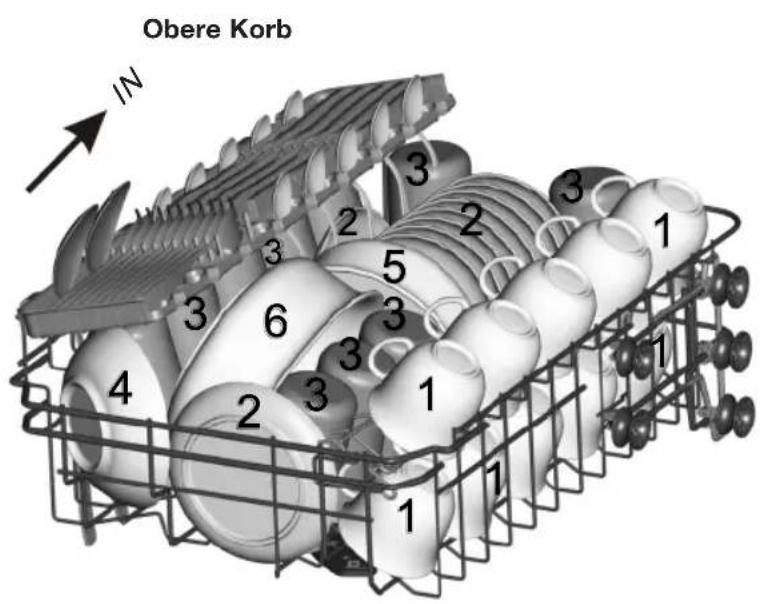

Die körbe beladen gemäß EN50242
Ohre Geschirrspülmaschine und die Umwelt
	Verpackung und Entsorgung des Geräts		26

Einleitung

Sie haben sich für eine Geschirrspulmaschine von Etna entschieden.

Ein optimaler Anwendungskomfort und eine einfache Bedienung standen bei der Entwicklung deses Produkttes an erster Stelle.

In dieser Anleitung wird beschreiben, wie Sie die Geschirrspulmaschine optimal nutzen.

HierfindensieInformationenzur Bedienungund Hintergrundinformationenzur

Funktionsweise des Geräts. Daneben erhalten Sie Tipps zur Pflege des Geräts.

Die für die Installation relevanten Sicherheitsvorschriften sind in der Installationsvorschrift angegeben, die für den Installateur gedacht ist.

Lesen Sieitte deles Bedienungsanleitung,bevor Sie das Gerat verwenden.Bewahren Sie sie sorgfaltig auf,damit sich auch eventuelle weitere Benutzer uber das Gerat informieren konnen.

Lesen Sie sich vor Gebrauch die einzelnen Sicherheitsanweisungen durch!

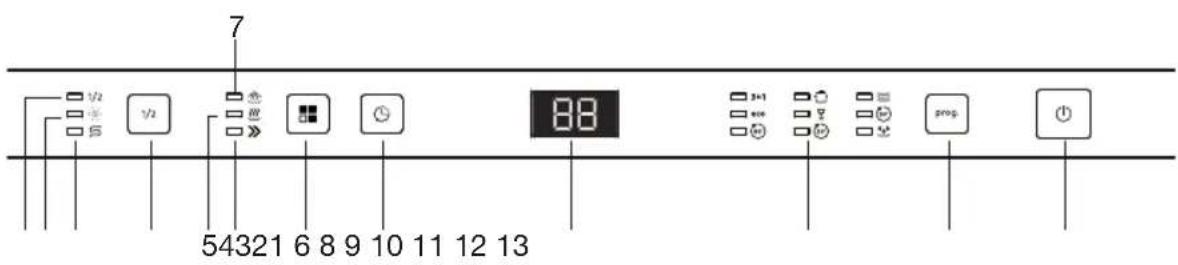

Bedienfeld

1. Kontrolleuche „halbe Ladung"
2. Kontrollleuche füllen Klarspüler
3. Kontrollleuchte fullen Saltz (Wasserenthärter)
4. Taste ,halbe Ladung"
5. Kontrollleuchte Extra Trocknen
6. Kontrolleuche Express Wash
7. Kontrolleuche Extra Wash
8. Funktionstaste (zur Auswahl Extra Trocknen, Extra Wash oder Express Wash)
9. Taste Startzeitverzögerung
10. Display
11. Programmanzeige
12. Programmtaste
13. Tasten Ein/Aus

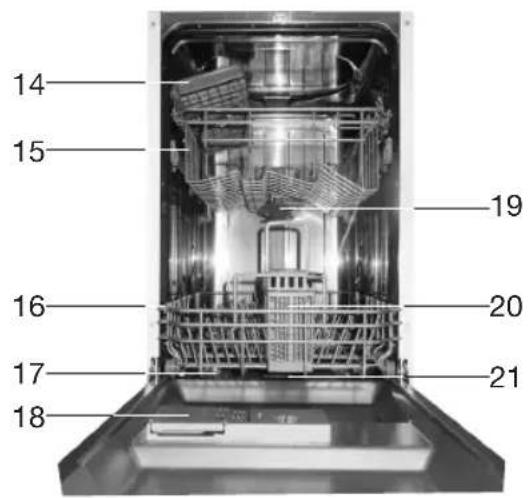

Innenausstattung

1. Schalenablage
2. Oberer Korb
3. Unterer Korb
4. Wasserenthärter (Salz einfllen)
5. Spülmittelbehälter
6. Tassengestell
7. Sprüharme
8. Filtergruppe

Vor dem ersten Gebrauch der Spulmaschine:

• Stellen Sie die Wasserhärte ein.
• Füllen Sie das Salzfach mit einem Liter Wasser und fügen Sie dann 1,5 kg Spülmaschinensalz hinzu.
  Fugen Sie Klarspuler hinzu.
  Fugen Sie Geschirrspulmittel hinzu.

Wasserenthärter einstellen

1. Die Tur öffnen.
2. Drücken Sie die „Ein/Aus“-Taste, um das Gerät einszuschalten.
3. Die Programmtaste mindestens 5 Sekunden lang gedrück halten (innerhalb von 60 Sekunden nach Einschalten des Geräts). Die Kontrollampen Wasserenthärter und Glanzspulmittel brennen ständig.
4. Zur Auswahl der gewündsten Einstellung die Programmtaste drücken (H1->H2->H3->H4->H5->H6 / siehe 'Wasserhärte tabelle').
5. Die Ein/Aus-Taste drucken.

Wasserhärte tabelle

Wasserhärte
°Clarke °dH mmol/I Einstellung im Display			Display	Salzverbrauch (Gramm/Zyklus)
0 - 6 0 - 5	0 - 0,94 H1	0
7 - 14 6 - 1	1 1,0 - 2,0	H2 9
15 - 21 12 -	17 2,1 - 3,	0 H3	12
22 - 28 18 -	22 3,1 - 4,	0 H4	20
29 - 42 23 -	34 4,1 - 6,	0 H5	30
43 - 69 35 -	55 6,1 - 9,	8 H6	60

Fabrikeinstellung: H3 (EN 50242)

Informieren Sie sich bei Ihrw Wasserwerk nach der Harte des Leitungswassers.

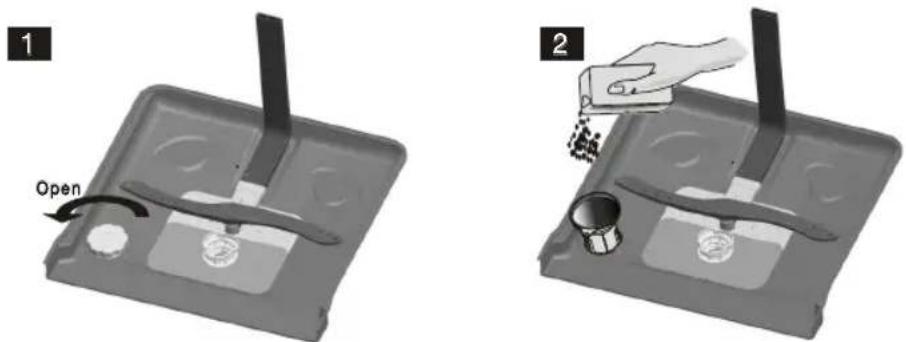

Salz einfullen

These Maschine ist mit einem Wasserenthärter ausgestattet. Füllen Sie hierzu den Geschirrspüler mit Salz.

1. Entfernen Sie den unteren Spülkorb und schrauben Sie den Deckel des Behalters ab.

2. Bevor Sie den Behälter zum ersten Mal befüllen, geeßen Sie einen Liter Wasser hinein.

3. Setzen Sie den Trichter in die Öffnung des Behälters ein. Gießen Sie zirka 1 kg Salz hinein. Es ist normal, dass hierbei ein bisschen Wasser aus der Öffnung austritt.

Achtung! Verschüttetes Salz entfernen und sofort danach immer ein komplettes Programm laufen{lassen, um einer Beschädigung des Bodens vorzubeugen.

1. Schrauben Sie den Deckel sorgfältig fest.

Achtung! Befüllen Sie immer erst den Salzbehälter und stellen Sie die Wasserhärte ein, bevör Sie die Spülmaschine in Betriebnehmen. Befüllen Sie den Salzbehälter, wenn das Warnlampchen des Wasserenthärters leuchtet. Es kann vorkommen, dass das Lämpchen auch bei gefülltem Salzbehälter eine Zeit weiterleuchtet. Es verlischt, wenn sich ausreichend Salz im Wasser gelöst hat.

Einschalten

1. Öffnen Sie die Tur der Geschirrspulmaschine.
2. Platzieren Sie das Geschirr in die Körbe.
3. Fugen Sie Geschirrspulmittel und Klarspuler hinzu (siehe „Geschirrspulmittel" und „Klarspuler"). Überprüfen Sie die Salzmenge im Salzfach (siehe „Salz einfluen").
4. Drücken Sie die „Ein/Aus“-Taste, um das Gerät einzuschalten. Die Kontrolleuchte leuchtet, wenn das Gerät eingeschaltet ist.
5. Wahlen Sie das gewünschte Programm (siehe Programmwahltabelle). Drücken Sie mehrfach auf die Programmtaste, um das gewünschte Programm zu wahren. Die zum gewährten Programm gehörende Kontrolleuchte leuchtet auf.
6. Schlieben Sie die Tur des Geschirrspulers. Der Geschirrspuler startet automatisch mit dem ausgewählten Programm.

Startzeitverzögerung

• Wenn Sie wünschen, dass sich der Geschirrspüler zu einem späteren Zeitpunkt einschaltet, können Sie hierzu die Taste „verzögerter Start" verwenden. Sie haben die Wahl zwischen einer Verzögerung von 1 bis 24 Stunden. Mit jedem Druck auf die Tasteändert sich die Verzögerungszeit. Dass Display gibt die gewährte verzögte Startzeit an.

Stoppen oder Anpassen eines Spulprogramms

• Offnen Sie die Tur.
• Halten Sie die Programmtaste länger als drei Sekunden gedrückt.
  • Sie können nun erneut das gewünschte Programm wahren (siehe 'Programmwahltabelle').
  • Schließen Sie anschließend dieTür.

Achtung! Ein Programm, das bereits gestartet ist, kann nur zu Beginn noch verändert werden. Nach längerer Zeit ist das Spülmittel bereits über das Geschirr verspruft worden oder das Waschwasser abgepumpt. In dieser Fall müssen Sie das Spülmittelfach erneut fullen (siehe Kapitel Spülmittelfach).

Nach Ablauf des Spulprogramms

Nachdem das Spulprogramm durchlaufen ist, ertont acht Sekunden lang ein Tonsignal.

1. Öffnen Sie die Tur der Geschirrspulmaschine.
2. Schalten Sie das Gerät mit der Ein-/Aus-Taste aus. Warten Sie einige Minuten, bevor Sie den Geschirrspüller ausräumen. Direkt nach Ablauf des Programms sind Geschirr und Besteck noch sehr heißt. Es besteht die Gefahr, dass Geschirr durch die Hitze bricht. Wenn das Geschirr einige Minuten in der Maschine gelassen wird, trocknet es außer dem better.

Überlaufschutz

Die Schutzvorrichtung schlieBt das Einlassventil. Schalten Sie das Gerät aus und schlieBen Sie die Wasserzufuhr, falls in der Geschirrspulmaschine Wasser stehen bleibt. Schalten Sie das Gerät ein und starten Sie ein beliebiges Programm. Wenn das Wasser zu Beginn des Programms nicht abgepumpt wird, informieren Sie dann den Kundendienst und entfernen Sie das überschüsse Wasser.

Halbe Ladung auswahlen

• Der Geschirrspuler mit der Spulfungtion „Halbe Ladung" passt sich ihren Bedürfnissen an, so dass Sie Energie und Wasser einsparen und die Dauer des Waschvorgangs verkurzen, wenn Sie das Gerät beliebig nur bis zur Häfte füssen.

Extra Trocknene

• Wahlen Sie diese Funktion, um das Geschirr extra zu Trocknen. Erhältlich in 'All in one' Intensiv, Normal, Spar, Glaser, 90 Minuten und 1 Stunde Programme.

Extra Wash

• Wahlen Sie diese Funktion, um ein verbessierung der Reinigungseffiziens zubekommen. Erhältlich in 'All in one' Intensiv, Normal, Spar, Glaser, 90 Minuten und 1 Stunde Programme.

Express Wash

Wahlen Sie diese Funktion um das Programm zu beschleunigen. Erhältlich in 'All in one' Intensiv, Normal, Spar, Glaser, 90 Minuten und 1 Stunde Programme.

Warning!

Es ist gefährlich, während des Spulprogramms die Tur zu öffnen. Sie können von dem Wasser getroffen werden, dass aus der Maschine spritzt.

Programwahl-Tabelle

Programm	Programm informationen Programm	ablauf	SpülmittelVor-/Haupt	Zeit(min.)	Energie(KWh)	Wasser(L)
3-in-13in1	Normal verschmutztes Geschirr mit nicht eingetrockneten Essensresten.Verwenden Sie einen 3-in-1 Tablette.	Autowäsche (50 °C)SpüssenSpüssenSpüssen (65 °CTrocknen	27 gr. 210	155*220**	0,92 10
Intensiv	Sehr stark verschutztes Geschirr wie Schalen Pfannen, eingetrockneten Essensresten.	Vorsprülen (50 °C)Autowäsche (60 °C)SpüssenSpüssenSpüssen (65 °CTrocknen	5/22 gr. 165	140*180**	1,4 16,5
Normal	Normal verschutztes Geschirr wie Schalen, Teller, Gläser, weniger stark verschutzte Pfannen.	Vorsprülen (45 °C)Autowäsche (55 °C)SpüssenSpüssen (65 °CTrocknen	5/22 gr. 175	130*190**	1,1 13
Spar*eco	Weniger verschutztes Geschirr, wie Teller, Gläser, Schüsseln und weniger verschutzte Pfannen..	VorsprülenAutowäsche (45 °C)Spüssen (65 °C)Trocknen	5/22 gr. 190	170*220**	0,69 9
Gläser	Weniger schmutziges Geschirr wie Gläser, Kristall und feines Porzellan.	VorsprülenAutowäsche (40 °C)SpüssenSpüssen (60 °CTrocknen	5/22 gr. 125	110*140**	0,75 13,5
90 Minuten90'	Täglich Spülgang in 90 Minuten. Für tätiglich zu spülendes Geschirr wie weniger verschutzte oder normale Teller und Pfannen.	Autowäsche (65 °C)SpüssenSpüssen (65 °C)Trocknen	27 gr. 90	70*105*	1,15 11,5
1 Stunde60'	Für tätiglich zu spülendes Geschirr wie weniger verschutzte oder normale Teller und Pfannen.	Vorsprülen (50 °C)Autowäsche (60 °C)Spüssen (60 °C)Trocknen	5/22gr. 60	55*75**	0,9 9
Schnell30'	Weniger verschutztes Geschirr, wie Gläser, Kristall und feines Porzellan.Kelne Trocknung.	Autowäsche (45 °C)Spüssen (50 °C)Spüssen (55 °C)	20 gr. 30 0,7 10
Soak60'	Für Geschirr, das nur geschült und getrocknet werden soll.	Vorsprülen 15 0,02 3,5

• mit Express Wash Function
  **mit Extra Wash Function

*EN 50242: Dies ist ein Testprogramm. Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 9 Gedecke
• Position oberer Spülkorb: obere Rollen auf Schienen
  Spulstand: 6
• PI: 0,49w; Po: 0,45w

GEBRAUCH

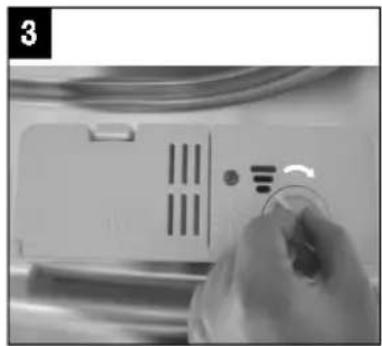

Klarspülerbehälter

Im letzten Spülgang wird Klarspüler hinzugegeben. Klarspüler verhindert, das auf dem sauberen Geschirr/Gläsern Wasserflecken zusückbleiben. Er sorgt außer dem damit, dass das Geschirr Schneller trocknet, indem das Wasser von diesen abperlt.

Die Spulmaschine eignet sich zu Verwendung von flüssigem Klarspuler. Der Klarspulerbehälter befindet sich an der Innenseite der Tur, besoin dem Behälter für das Geschirrspülmittel.

Achtung: Füllen Sie den Klarspülerbehälter auf, wenn das Kontrollämpchen für Klarspüler aufleuchtet. Der Behälter hat ein Fassungsvermögen von ca. 100 ml. Gießen Sie den Klarspülerbehälter nicht zu voll. Andernfalls lauft Klarspüler über. Verschüttetes Glanzspulmittel muss entfernt werden. Andernfalls besteht die Gefahr der Leckage durch übermäßige Schaumbildung.

1. Schrauben Sie den Deckel des Klarspulerbehalters ab (nach links in Richtung des Pfeils „offen").

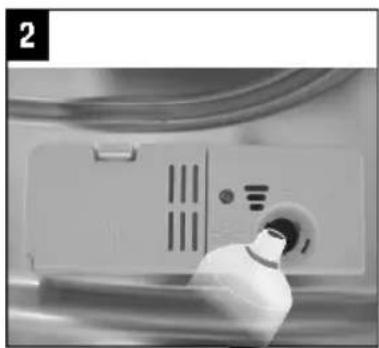

2. Geben Sie Klarspuler in den Behälter. Achten Sie daraufuf, nicht zu viel einzuschütten. Der Behälter hat ein Fassungsvermögen von ca. 100 ml.
3. Schrauben Sie den Deckel wieder auf. Er muss auf den Pfeil „offen" ausgerichtet sein und in Richtung „geschlossen" gedreht werden.

Die Klarsprütermenge einstellen

Im letzten Spülgang wird eine vorgegebene Menge Klarspüler hinzugegeben. Genau wie beim Geschirrspulmittel hangt die Menge an Klarspüler von der Wasserhärte an Ihr dem Ort ab. Zu viel Klarspüler kann zu Streifen auf dem Geschirr führen.

Der Klarspülerbehälter hat 6 Stellungen. Stellen Sie den Behälter in zunachst auf die Stufe 2. Falls sich mit dieser Einstellung Flecken auf dem Geschirr bilden und das Geschirr nicht gut abtrocknet, erhöhen Sie die Klarspülermenge, indem Sie den Wahlschalter des Behälters auf 3 stellen. Wenn dadurch noch immer keine Verbesserung erzielt wird, stellen Sie den Wahlschalter auf die{nachst höhere Einstellung. Wiederholen Sie den Vorgang, bis das Geschirr streifenlos und trocken aus der Maschine kommt.

Spulmaschinenreiniger

Die chemischen Stoffe in Spulmaschinenreinigern entfern den Schmutz, zersetzen diesen und sorgen davon, dass er aus dem Geschirrspüller abgeleitet wird. Die meisten der erhältlichen Geschirrspulmittel sind für diesen Zweck geeignet.

Warning!

Geschirrspulmittel sind atzende Produkte. Halten Sie diese außerhalb der Reichweite von Kindern. Wenn Reinigungsmittel verschlucht wurden, wenden Sie sich sofort an einen Arzt und behmen Sie die Verpackung mit.

Konzentriertes Geschirrspulmittel

Basierend auf ihren chemischen Zusammensetzungen gibt es zwei verschiedene Arten konzentrierte Geschirrspulmittel:

• Konventionelle alkalische Geschirrspulmittel mit atzenden Inhaltsstoffen.
• Gering alkalische konzentrierte Geschirrspulmittel mit natürlichen Enzymen.

Die Nutzung eines konzentrierten Geschirrspulmittels in Kombination mit „normalen" Spulprogrammen ist better für die Umwelt und auch gut für Ihr Geschirr: Diese Spulprogramme sind besonders auf die schmutzlösenden Eigenschaften der Enzymen in konzentrierten Geschirrspulmitteln abgestimmt. Somit erzielen „normale" Spulprogramme mit konzentriertem Geschirrspulmittel die gleichen Ergebnisse wie ein intensives Spulprogramm.

Geschirrspultabs

Die Geschirrspultabs verschiedener Hersteller losen sich mit entsprechender Geschwindigkeit auf. Aus thisem Grund losen sich eine Arten Geschirrspultabs bei kurzen Spulprogrammen nicht vollständig auf, wodurch ihre reinigende Wirkung herabgesetzt wird. Verwenden Sie Geschirrspultabs davon vor allen in Verbindung mit langen Spulprogrammen (All-in-1), so dass sich diese vollständig aufliesen konnen.

GEBRAUCH

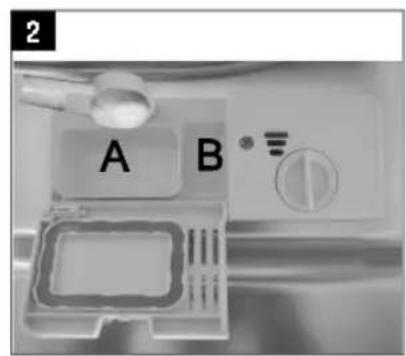

Geschirrspulmittelbehälter

Füllen Sie den Spülmittelbehälter, bevor Sie ein Spülprogramm starten. Ihr Geschirrspulmaschine verbraucht weniger Geschirrspulmittel und Klarspüler als konventionelle Geschirrspulmaschinen. Im Allgemeinen wird für eine normale Geschirrspulladung nur ein Messlöffel voll Geschirrspulpulver besteht. Verwenden Sie mehr bei stark verschmutzem Geschirr. Füllen Sie das Spülmittelfach erst kurz vor dem Start der Maschine. Andernfalls kann das Geschirrspulmittel feucht werden und sich dadurch nicht richtig auflösen.

In der „Programmwahl-tabelle“ finden Sie Informationen über die Menge an Geschirrspulmittel, die Sie für die verschiedene Programme benötigen. Diese Angaben sind Durchschnittswerte; je nach Wasserhärte und Verschmutzung des Geschirrs kann eine andere Dosierung nötig sein.

Füllen

1. Drucken Sie bei geschlossen Deckel auf die Entriegelung. Der Deckel springt auf.
2. Füllen Sie das Spülmittelfach erst kurz vor dem Start eines Spülprogramms. Verwenden Sie im Geschirrspüler nur Geschirrspulmittel einer Marke.

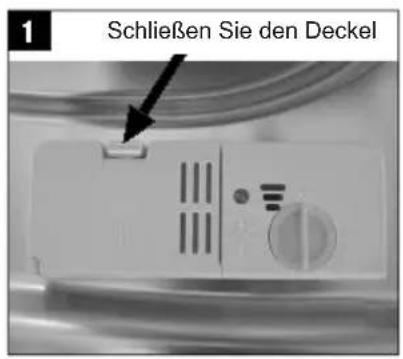

3. Schlieben Sie den Deckel und drücken Sie, bis es einrastet.

• Fach für Hauptspülmittel (A);
• Fach für Vorsprümmittel (B).

Verwenden Sie ausschließlich Spulmittel, dass für Geschirrspulmaschinen gedacht ist. Bewahren Sie das Geschirrspulmittel an einem kühlen trockenen Ort auf. Geben Sie das Geschirrspulmittel erst in das Spulmittelfach, wenn Sie sofort danach ein Spulprogramm laufen setzen.

Die Körbe beladen

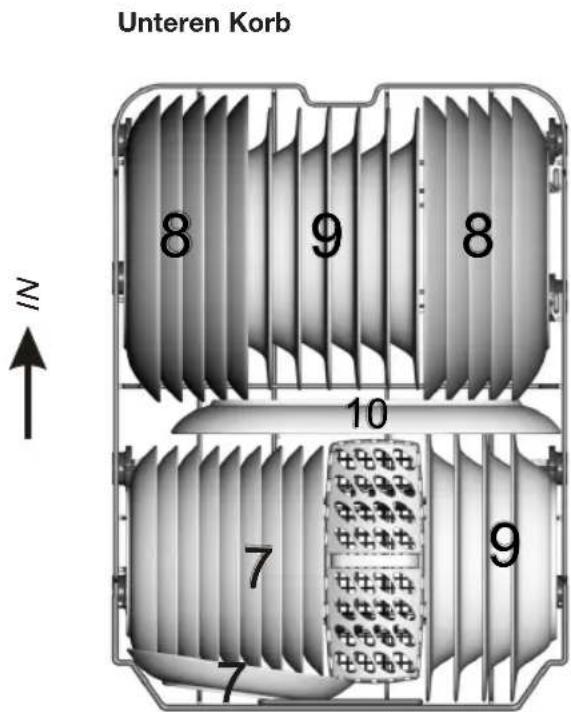

Obere Korb Unteren Korb

IN

Verwendung des oberen Korbs

• Der obere Korb ist für zerbrechliches, leichtes Geschirr wie Gläser, Tassen und Untertasse, Teller, keine Schüsseln und flache (weniger verschmutzte) Pfannen gedacht.
• Platzieren Sie das Geschirr so, dass es sich nicht verschieben kann, wenn es besprüht wird.

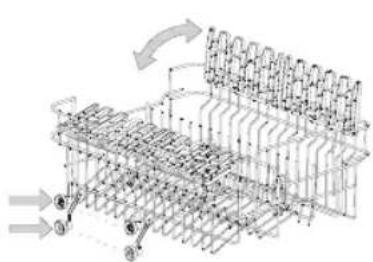

Hohenverstellung des oberen Korbs

Der obere Korb kann in der Höhe verstellt werden; hierzu den Korb Herausnahmen und in anderer Stellung in die Führungsschienen einsetzen.

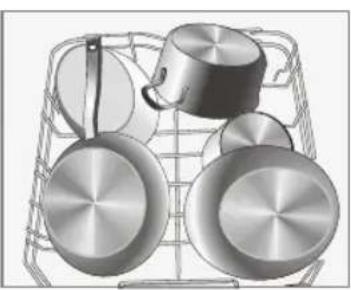

Verwendung des unteren Korbs

Wir empfehlen Ihnen, große Teile, die am schwierigsten zu reinigen sind, in den unteren Korb zu geben: Töppe, Pfannen, Pfannendeckel, Auflaufformen und Schalen.

Auflaufformen und Pfannendeckel sollen am besten am Rand des Korbs platziert werden.

Dann konnen Sie den Spruharm nicht behindern, wenn sich dieser dreht.

• Töppe, Servierschalen usw. müssen immer mit dem Boden nach oben in den Korb gestellt werden.
• Tiefe Schalen mussen schrag, mit der Öffnung nach unten in den Spülkorb gestellt werden, so dass das Wasser herauslaufen kann.
• Der weniger Korb kann so angepasst werden, dass auch größere oder einfach mehr Töppe und Pfaffen hinein passen.

Um Töppe und Pfannen einfacher einzustellen, können die Tellerhalter herunter geklappt werden.

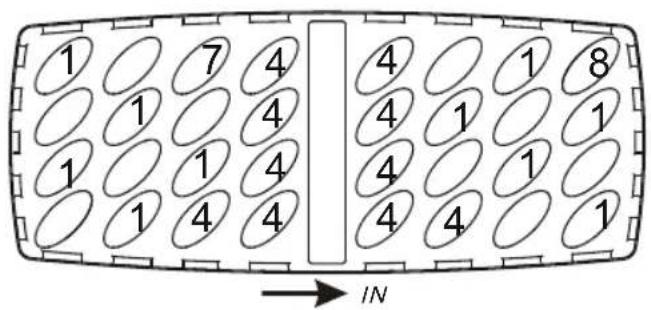

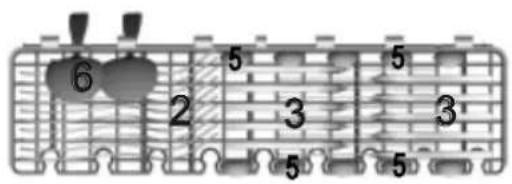

Besteckkorb

Besteck muss in den Besteckkorb gegeben werden, mit den Griffen nach unten. Wenn der Besteckkorb mit Seitenfächern ausgestattet ist, muss das Besteck einzeln hinein gegeben werden. Lange Teile wie z. B. Kochlöffel müssen in den oberen Korb gelegt werden (horizontal).

Warning!

Sorgen Sie damit, dass keine Teile aus dem Boden des Besteckkorbs Herausstehen. Hierdurch wird der Sprüharm blockiert.

Nicht für den Geschirrspuler geeignetes Besteck/Geschirr:

• Besteck mit einem Griff aus Holz, Porzellan oder Perlmutt
• Kunststoffeile, die nicht hitzebestandig sind
• Besteck mit geklebten Teilen, die nicht hitzebestandig sind
  Geklebtes Besteck oder Geschirr
• Gegenstände aus Zinn oder Kupfer
• Gläser usw. aus Bleikristall
  Rostempfindliche Gegenstände
• Holzteller
• Gegenstände, die aus synthetischen Fasern hergestellt sind

Begrenzt fur den Geschirrspulier geeignetes Besteck/Geschirr:

• Einige Glasarten können nach vielen Spülgängen trüb anlaufen
• Silber und Aluminium können sich verfahrenen
• Gasierte Motive können nach regelmäßigen Spüssen im Geschirrspüller verblassen

Achtung! Geben Sie keine Gegenstände in den Geschirrspuler, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe verschmutzt sind. Achten Sie beim Kauf von neuem Kuchengerat, dass these spulmaschinengeignet ist. Geben Sie keine Kuchenutensilien in die Maschine, die damit nicht geeignet sind.

Beladen Sie den Geschirrspuler nicht zu voll. Der Platz reicht aus für 9 Standardgedecke. Dies ist wicht für ein gutes Spülergebnis und einen gunstigen Energieverbrauch.

Besteck und Geschirr in die Maschine geben

• Bevor Sie das Geschirr in den Geschirrspulern geben, müssen Sie:

Grobe Essensreste entfernen.

Angebrannte Essensreste einweichen.

Achten Sie daraufuf, dass:

Die Spruharme vom Geschirr nicht blockiert werden.
- Hohlkörper mit der Öffnung nach unten eingestellt werden, so dass in ihren kein Wasser stehenbleiben kann.
- Teller und Bestecd durren einander nicht abdecken.
- Gläser)dürfen einander nicht berühren, um so Beschädigungen zu verhindern.
- Platzieren Sie große Objekte, die schwer zu reinigen sind, in den unteren Korb.
- Der obere Korb ist gedacht fur leichtere Teile wie Glaser, Tee- und Kaffeetassen.

Warning!

• Lange Messer, die im Besteckkorb aufrecht stehen, können Verletzungen verursachen!
• Platzieren Sie langes und/oder scharfes Besteck wie Fleischmesser in liegender Position in den oberen Korb.

Schaden an Glasern und Geschirr

Mögliche Ursachen:

• Glassorte oder Herstellungsprocess. Chemische Zusammensetzung des Geschirrspulmittels.
• Wassertemperatur und Dauer des Spülprogramms.

Lösungsvorschlag:

• Verwenden Sie Glas- und Porzellangedecke, die vom Hersteller als spülmaschinengeignet ausgegeben werden.
• Verwenden Sie ein milderes/weniger aggressives Geschirrspulmittel. Holen Sie wo nötig weitere Informationen beim Hersteller des Geschirrspulmittels ein.
• Wahlen Sie ein Spülprogramm mit einer niedrigen Temperatur.
• Nehmen Sie Glasteile und Besteck nach Ablauf des Programms sochnell wie möglich aus dem Geschirrspul, um eine Beschädigung zu vermeiden.

Reinigung der Filtergruppe

Je nach Nutzung müssen die Siebe regelmäßiger unter einem Wasserhahn abgeschült werden. Das Filtersystem besteht aus drei Komponenten: dem große Sieb, dem Grobsieb und dem Feinsieb.

1. GroBes Sieb; Essensrechte und Schmutz, die auf thisem Sieb landen, werden mit einem Wasserstrahl vom unteren Spruharm ins Grobsieb gespult.
2. Grobsieb; Größere Teile wie Knorpel oder Glasstückchen, die den Ablauf verstopfen können, werden im Grobsieb aufgefangen. Um das Sieb zu reinigen, drücken Sie die Lippen offen am Sieb möglich zusammen und entnahmeen Sie es nach oben hin.
3. Feinsieb; Dieses Sieb fängt Schmutz und Essensreste in der Näheder Abflusspumpe auf und sorgt davon, dass sich diese während des Spulprogramms nicht wieder über das Geschirr verteilen.

Für eine optimale Funktion der Geschirrspulmaschine muss die gesamte Filtergruppe gereinigt werden. Die Filtergruppe holt effizient Speisereste aus dem Wasser und sorgt davon, dass das Spülwasser während des Programms weiter zirkulieren kann. Es macht also Sinn, nach jedem Spülgang die größeren Speisereste aus der Filtergruppe zu entfernen, indem das halbrunde Sieb und das Filtergehäuse unter flieBendem Wasser gereinigt wird.

• Entfernen Sie die Filtergruppe, indem Sie diese durch Drehung sekrecht nach oben Herausnahmen. Alle Teile der Filtergruppe müssen mindestens ein Mal im Monat gereinigt werden.
• Reinigen Sie Grobsieb und Feinsieb mit einer Spülbüürste. Bauen Sie die Filtergruppe entsprechend der folgenden Abbildung wieder zusammen und setzen Sie die gesamte Filtergruppe wieder in den Behälter im Geschirrspüler ein.

Lassen Sie den Geschirrspüller niemals ohne Filtergruppe laufen. Ein falscher Einbau der Filtergruppe hat zur Folge, dass die Spülmaschine nicht mehr optimal Funktioniert. Eine andere Folge kann sein, dass Besteck und Geschirr beschädigt werden.

Sprüharme reinigen

Die Sprüharme müssen regelmäßigerereinigt werden. Verschmutzung verstopt auf Dauer die Spruhköffe und die Lager der Sprüharme. Reinigen Sie die Sprüharme folgendermaßen:

• Die Mutter des obersten Sprüharms festhalten und den Sprüharm im Uhrzeigersinn drehen, umihn zu entfernen. Den untersten Sprüharm nach obenziehen und entfernen.
• Reinigen Sie die Sprüharme in warmem Seitenwasser und die Sprühköffe damit mit einer weichen Bürste.
• Spülen Sie die Sprüharme gut ab und setzen Sie sie wieder ein.

Tur reinigen

Reinigen Sie den Rand der Tür einschließlich Dichtungsgummi mit einem weichen, feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Tüverriegelung und in die elektrischen Komponenten eindringen kann. Verwenden Sie keine Reinigungsmittel in einer Sprühdose. Verwenden Sie auch keine aggressiven Reinigungsmittel wie Scheuerschwämme. Diese Reinigungsmittel können den Lack beschädigen.

Wie gehe ich vor, wenn ...

Wenn das Gerät nicht einwandfrei Funktioniert, bedeutet das nicht immer, dass es defekt ist. Versuchen Sie zuerst den Fehlere selbst zu beheben. Wenden Sie sich an den Kundendienst, wenn die unter aufgeführten Hinweise nicht halten.

Achtung

Machen Sie das Gerät spanningslos, bevor Sie mit der Reparatur beginnen. Am bestenziehen Sie hierzu den Stecker aus der Steckdose.

Störungstabelle

Problem	Mögliche Ursachen	Lösung
Die Spülmaschine faktioniert nicht.	Sicherung defekt oder Masseschalter aktiviert.	Tauschen Sie die Sicherung aus oder setzen Sie den Trennschalter zurück. Entfern den andere Geräte, die an der gleichen Gruppe des Stromnetzes angeschlossen sind.
	Die Stromversorgung ist nicht eingeschaltet.	Prüfen Sie, ob der Geschirrspulier eingeschaltet und die Tür geschlossen ist.Stellen Sie sich, dass der Stecker in der Steckdose steckt.
	Der Wasserdruck ist zu niedrig.	Kontrollieren Sie, ob die Geschirrspulmaschine korrekt an die Wasserleitung angeschlossen und der Wasserhahn geöffnet ist.
Die Abflusspumpe pump mit innerer.	Das Wasser lauft über.	Das Gerät ist so konstruiert, dass es feststellt, wenn Wasser überläuft. Wenn dies der Fall ist, schließt das Gerät die Zirkulationspumpe aus und die Abflusspumpe ein.
Geräusche.	Eine Gerausche sind normal.	Geräusch der Umwälzpumpe/Spülgeräusche; Öffnen des Spülmittelfachs.
	Das Besteck kann im Besteckkorb klappern oder ein Kleinteil ist aus dem Korb gefallen.Der Motor macht ein brummendes Geräusch.	Sorgen Sie dazu, dass alles safer in der Geschirrspulmaschine stehen. Die Pumpe ist blockiert, wenden Sie sich an einen Installateur.
Schmutzansammlung im Abflussbehälter.	Schlechetes Geschirrspulmittel.	Benutzen Sie nur Spezialspulmittel für Geschirrspulmaschinen, um Verschmutzung zu vermeiden.
	Verstopfte Filter	Öffnen Sie die Tür, und reinigen Sie die Filter.Lassen Sie dann das Vorsprüprogramm laufen.
	Zu viel Glanzspulmittel eingefüllt.	Wischen Sie verschütteten Klarspulmer immer(sofort weg.
Geschirr nicht trocken.	Klarspülerbehälter ist leer.	Sorgen Sie darüber, dass der Klarspülerbehälter gefällt ist.
Geschirr und flache Objekte sind nicht sauber.	Falsches Programm.	Wählen Sie ein stärkeres Programm.
	Körbe nicht gut beladen.	Sorgen Sie darüber, dass die Funktion des Spülmittelfachs und der Sprüharme nicht durch große Schalen/Teller befindert wird.
Flecken und Ablagerungen auf Gläsern und flachem Geschirr.	Extrem hartes Wasser. Niedrige Temperatur des einlaufenden Wassers. Der Geschirrspüller ist zu voll beladen.Körbe nicht gut beladen. Altes oder feuchtes Spülmittel. Klarspülerbehälter ist leer. Falsche Dosierung des Geschirrspulmittels.	Um Flecken von Glasgegenständen zu entfernen: Entfernen Sie alle Gegenstände aus Metall aus dem Geschirrspüller. Verwenden Sie die vorgeschriebene Menge Spülmittel.Wählen Sie das längerst Programm. Lassen Sie den Geschirrspüller etwa 18 bis 22 Minuten laufen; er hat dann den Hauptspülgang erreicht. Öffnen Sie vorsichtig die Tur und gießen Sie zwei Tassen Reinigungssessig auf den Boden. Schreiben Sie die Tur und halten Sie das Programm zu Ende laufen. Wenn Essig nicht hilft: Wiederholen Sie die oben genannten Schritte, aber verwenden Sie 60 ml Zitronsäurekristalle anstelle von Reinigungssagg.
Feuche Flecken auf Glasgeschirr.	Kombination von weichem Wasser und zu viel Spülmittel.	Verwendten Sie weniger Spülmittel und wahren Sie das Glas-Programm, das speziell zur Reinigung von Glas gedacht ist.
Gelbe oder braune Ablagerungeninnen auf der Abflusswanne.	Eisenspuren im Wasser konnen Ablagerungen im Abflussbehälter der Geschirrspulmaschine verursichen.	Wenden Sie sich an einen Hersteller für Wasserenthärter für einen Spezialfilter.
Weiße Ablagerungeninnen auf dem Abflussbehälter.	Hartes Wasser.	Höheren Salzverbrauch einstellen.
Im Spülmittelfach bleibtSpülmittel zurück.	Das Spülmittelfach wird von Geschirr blockiert.	Beladen Sie die Körbe so, dass das Geschirr den Spülmittelbehälter nicht blockieren kann. Reinigen Sie den oberen Sprüharm.
Dampf.	Beim öffnen der Tür.	Dies ist am Ende des Programms möglich.
Schwarze oder graue Flecken auf dem Geschirr.	Aluminiumgeschirr hat am Geschirr gereiben.	Aluminium kann sich verfüllen.
Unter den Sieben bleibt Wasser stehen.	Das ist normal.	Eine keine Menge Wasser um den Abflusshinten am Wannenboden sorgeit davon, dass die Dichtung weich bleibt.
Der Geschirrspüller leckt.	Klarspülerbehälter zu voll, oder Klarspüler tritt aus.	Achten Sie daraufuf, den Klarspülerbehälter nicht zu voll zu machen. Verschütteter Klarspüler kann zu Schaum/Überlaufen führen. Wischen Sie ausgetretenen Klarspüler mit einem feuchten Tuch weg.
	Die Geschirrspulmaschine steht nicht waagerecht.	Stellen Sie die Geschirrspulmaschine waagerecht auf.

STÖRUNGEN

Fehlercodes

Problem	Mögliche Ursachen	Lösung
Code E1 erscheint im Display	Wassereinlaufzeit zu lang.	Wasserzufuhrhahn ist nicht geöffnet.
Code E4 erscheint im Display	Wasser Überlauf.	Zu viel Wasser aufnahme. Den Code notieren und dem Kundendienst melden.

Wenn das Gerät überfüllt wird oder übermöbig leckt, die Wasserzufuhr schließen und den Kundendienst anrufen. Wenn alle Anzeigeleuchten gleichzeitig blinken: Geschirrspüler(sofort ausschalten, die Wasserzufuhr schließen und den Kundendienst informieren.

Einbaumasse

Technische Daten

Datumblatt für Haushaltsgeschirrspüller nach EU-Richtlinie 1059/2010:

Hersteller

Etna

Typ /

Beschreibung

9

Standardgedecke

Energieeffizienz Energie-effizienzklasse (1) A++

Jährlicher Energieverbrauch (2) 197 KWh

Reinigungswirkungsklasse

A

Trockenwirkungsklasse

(4)

A

Energieverbrauch des Standard-Reinigungszyklus 0,69 KWh

Standard-Reinigungszyklus

ECO

45

0C

Programmdauer des Standard-Reinigungszyklus (5) 190 min.

Stromverbrauch im Aus-Zustand 0,45 W

Stromverbrauch im Standby-Zustand 0,49 W

Jährlicher Wasserverbrauch (3) 2520 L

Gerauschpegel 47 dB(A) re 1pW

Montage Einbau

Hohe 81,5 cm

Breite 44,8 cm

Tiefe (mit Anschlüssen) 55 cm

Stromverbrauch 1760-2100 W

Nennspannung/-frequenz 220-240 V~

50 Hz

Wasserdruck (Fließdruck) 0,4-10 bar =

0,04-1Mpa

1. A + + + (hochste Effizienz) bis D (geringste Effizienz)
2. auf Basis von 280 Standard-Reinigungszyksen. Der tatsächliche jährliche Energieverbrauch besteht sich nach der tatsächlichen Freqenz.
3. auf Basis von 280 Standard-Reinigungszyklen. Der tatsächliche jährliche Wasserverbrauch richtet sich nach der tatsächlichen Freqenz.
4. A (höchste Effizienz) bis G (geringste Effizienz)
5. Dieses Programm eignet sich zur Reinigung von normal verschmutzem Geschirr und ist im Energie- und Wasserverbrauch das effizienteste Programm für diese Art von Geschirr.

In der aktuellen Ausführung erfüllt das Gerät bei Lieferung die europäischen Normen und Richtlinien:

LVD 2004/95/EC
-EMC204/108/EC
-EUP2009/125/EC

Hinweis: Die oben angegebenen Werte wurden nach den Standards unter spezifizierten Betriebsbedingungen gemessen. Die Ergebnisse konnen je nach Menge und und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge usw. stark abweichen.

Das Handbuch basiert auf den Standards und Vorschriften der Europäischen Union.

Besteckkorb

EN 50242: Dies ist ein Testprogramm. Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 9 Gedecke
• Position oberer Spülkorb: obere Rollen auf Schienen
  Programm: ECO
  Spulstand: 6
• Wasserenthärter einstellen: H3

Entsorgen

Verpackung und Entsorgung des Geräts

Bei der Herstellung des Geräts wurden dauerhafte Materialien verwendet. Am Ende seines Lebenszyklus muss das Gerät auf verantwortliche Weise entsorgt werden. Einschlügige Informationen erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts kann recycled werden. Folgende Materialien können verwendet worden sein:

Karton;
Polyethylenfolie (PE);
FCKW-freies Polystyrol (PS-Hartschaum).

These Materialien sind auf verantwortliche und vorschäftsmäßige Weise zu entsorgen.

Um auf die Verpflichtung zu getrennter Entsorgung elektrischer Haushaltsgeräte hinzuweisen, ist auf dem Produkt das Symbol eines durchgestrichen Mülleimers angebracht. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden darf. Das Gerät muss in einem Spezialzentrum für getrennte Abfalleinsammlung der Gemeinde oder bei einer Verkaufsstelle, die diesen Service bietet, abgeliefert werden.

Die getrennte Entsorgung von Haushaltsgeräten verhindert eventuelle negative Folgen für Umwelt und Gesundheit, die durch ungeeignete Entsorgung entstehen. So wird sichergestellt, dass die Materialien, aus denen das Gerät besteht, wiedergewonnen werden konnen und so eine erhebliche Einsparung von Energie und Rohstoffen erzielt wird.

Achtung! Verpackungsmaterial kann für Kinder gefährlich sein.

CE

Konformitätserklarung

Wir erklären, dass unsere Produkte die für sie relevanten europäischen Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die Anforderungen der angegebenen Normen.

CONTENTS

Your dishwasher

Introduction 4

Description

Control panel 5

First use

Interior 5

Operation
