MODE D'EMPLOI NeOvo EcoNox EF 22 DE DIETRICH

Notice d'utilisation

Chaudière fioul

NeOvo EcoNox

EF 22

EF 29

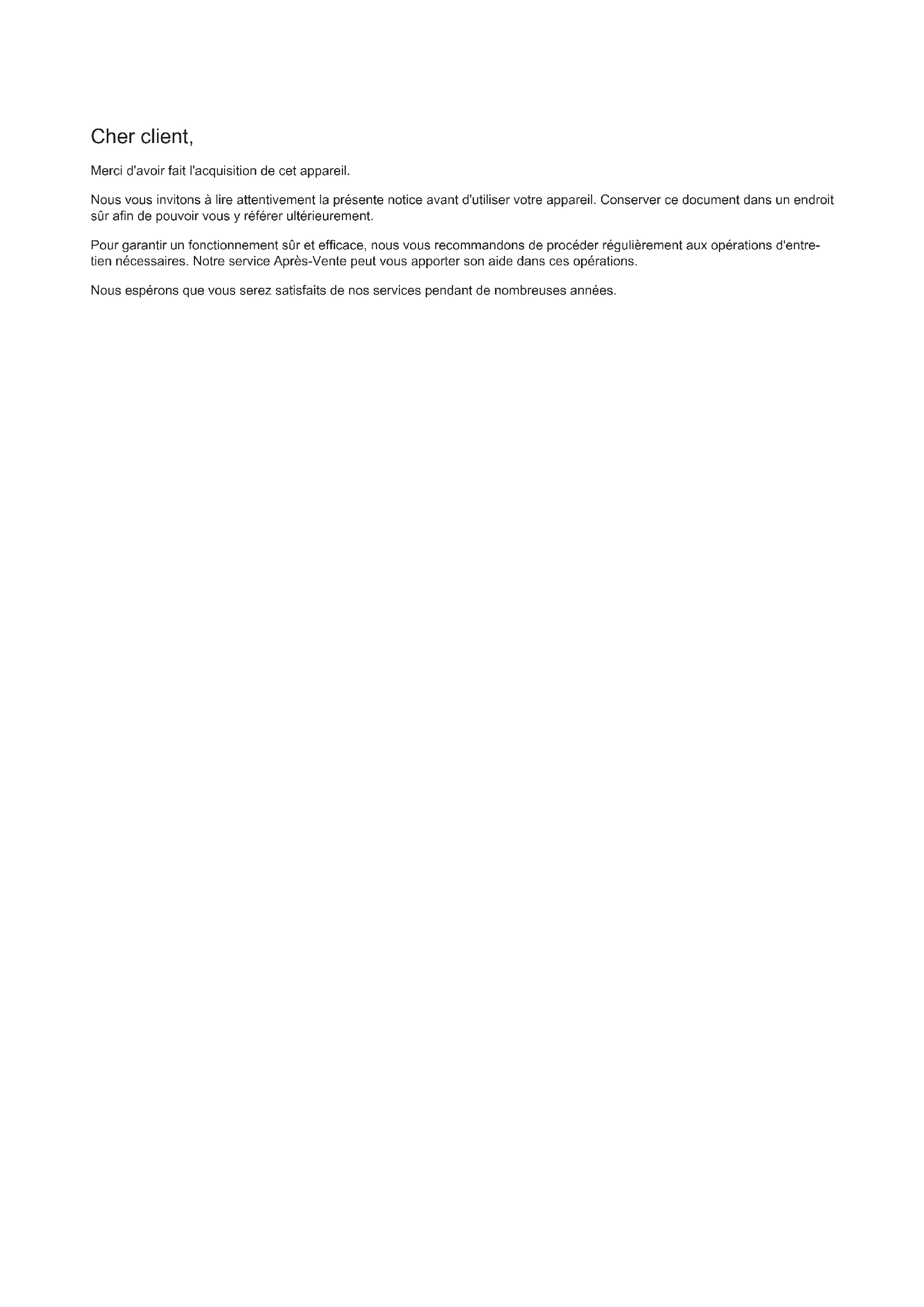

Cher client,

Merci d'avoir fait l'acquisition de cet appareil.

Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conserver ce document dans un endroit sûr afin de pouvoir vous y référer ultérieurement.

Pour garantir un fonctionnement sûr et efficace, nous vous recommandons de procéder régulièrement aux opérations d'entretien nécessaires. Notre service Après-Vente peut vous apporter son aide dans ces opérations.

Nous espérons que vous serez satisfaits de nos services pendant de nombreuses années.

Table des matières

1 Consignes de sécurité ....5

1.1 Consignes générales de sécurité .... 5
1.2 Recommendations 6
1.3 Responsabilités....7

1.3.1 Responsabilité du fabricant 7
1.3.2 Responsabilité de l'installateur 7
1.3.3 Responsabilité de l'utilisateur 7

2 A propos de cette notice 8

2.1 Généralités 8
2.2 Symboles utilisés 8

2.2.1 Symboles utilisés dans la notice 8
2.2.2 Symboles utilisés sur l'appareil 8

3 Caractéristiques techniques 9

3.1 Homologations 9

3.1.1 Certifications 9
3.1.2 Directives 9
3.1.3 Catégories de fioul 9

3.2 Données techniques 10

4 Description du produit 12

4.1 Description générale 12
4.2 Principaux composants 12

4.2.1 Chaudière 12

4.3 Description du tableau de commande B-Control 13

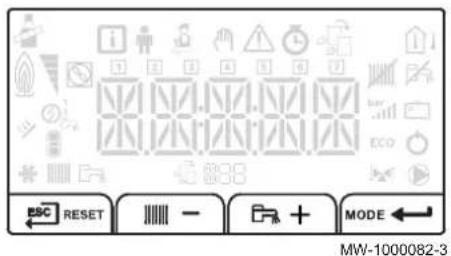

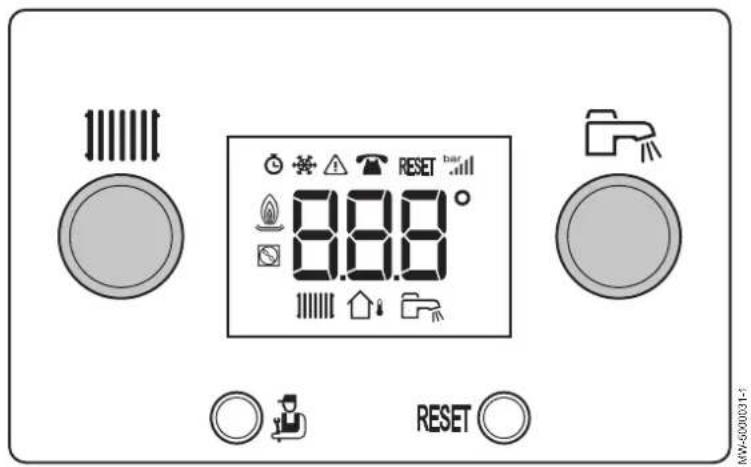

4.3.1 Description des touches 13
4.3.2 Description de l'afficheur 13

4.4 Description du tableau de commande IniControl 2....14

4.4.1 Description des touches 14
4.4.2 Description de l'afficheur 14

5 Utilisation avec le tableau de commande B-Control 16

5.1 Utilisation du tableau de commande 16

5.1.1 Accéder aux menus....16

5.2 Démarrage 16
5.3 Arrêt 17

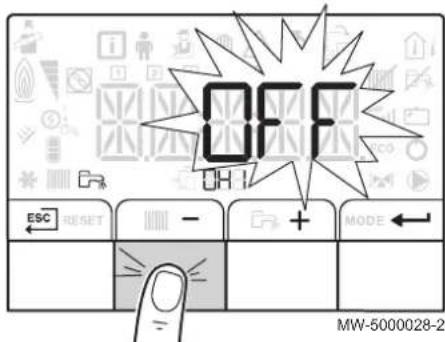

5.3.1 Arrêter le chauffage 17

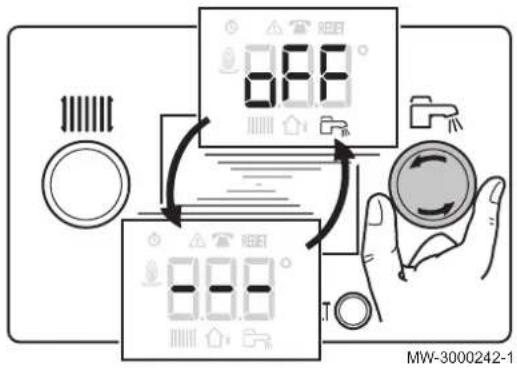

5.3.2 Arrêter la production d'eau chaude sanitaire ..... 17
5.3.3 Arrêter l'installation 17

5.4 Protection antigel 17

6 Utilisation avec le tableau de commande IniControl 2....19

6.1 Utilisation du tableau de commande 19

6.1.1 Navigation dans les menus 19
6.1.2 Accéder au menu Utilisateur 20
6.1.3 Accéder aux sous-menus Compteurs / Programmation Horaire / Horloge 21

6.2 Démarrage 21

6.3 Arrêt 22

6.3.1 Arrêter le chauffage 22
6.3.2 Arrêter la production d'eau chaude sanitaire ..... 23
6.3.3 Arrêter l'installation 23

6.4 Protection antigel 24

7 Réglages du tableau de commande B-Control 25

7.1 Liste des paramètres 25

7.1.1 Menu Information....25

7.2 Réglages des paramètres 25

7.2.1 Régler la température d'eau de chauffage 25
7.2.2 Modifier la consigne de température de l'eau chaude sanitaire 26

8 Réglages du tableau de commande IniControl 2 27

8.1 Liste des paramètres .....27

8.1.1 Liste des Menus 27
8.1.2 Menu Information 27
8.1.3 Menu Utilisateur 27
8.1.4 Menus COMPTEURS / PROG HORAIRE / HORLOGE 28
8.1.5 Paramètres de la carte électronique du kit platine + sonde pour circuit avec vanne mélangeuse ..... 30

8.2 Réglages des paramètres 30

8.2.1 Modifier les paramètres Utilisateur 30

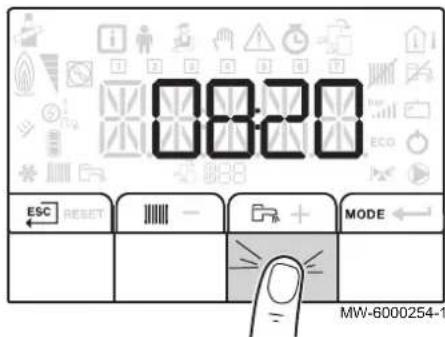

8.2.2 Régler le chauffage 31

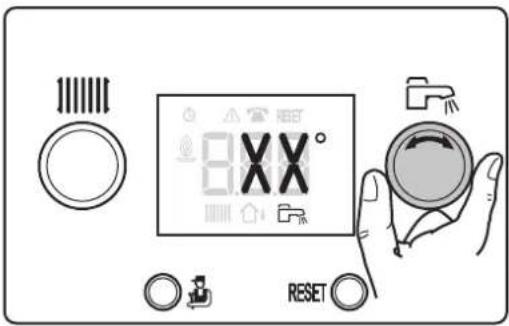

8.2.3 Régler la température de l'eau chaude sanitaire .... 32

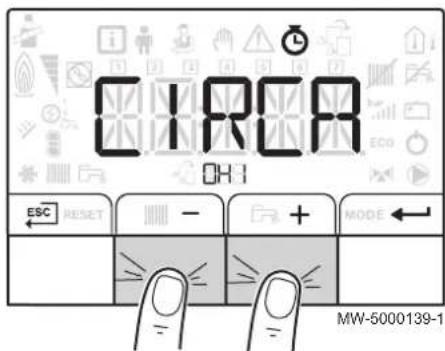

8.2.4 Activer le Menu Forçage Manuel 32
8.2.5 Réglage de la programmation horaire 33

9 Entretien 36

9.1 Généralités 36
9.2 Instructions d'entretien 36

9.2.1 Contrôler la pression hydraulique 36

9.2.2 Rajouter de l'eau dans l'installation 36
9.2.3 Instructions pour le ramoneur 37

9.3 Purge de l'installation 37
9.4 Vidange de l'installation 38

10 En cas de dérangement 39

10.1 Messages d'erreur B-Control 39

10.1.1 Blocage 39
10.1.2 Affichage des codes d'erreurs 39
10.1.3 Verrouillage 39

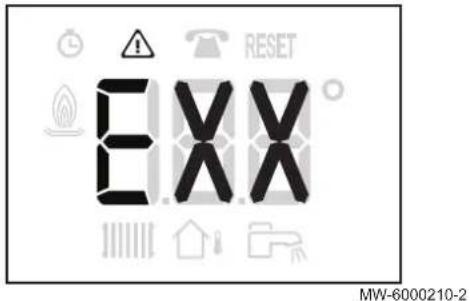

10.1.4 Affichage des codes de défauts .....39

10.2 Messages d'erreur IniControl 2....40

10.2.1 Messages d'erreurs 40
10.2.2 Historique des erreurs 40

11 Mise hors service 42

11.1 Procédure de mise hors service 42
11.2 Procédure de remise en service 42

12 Mise au rebut 43

12.1 Mise au rebut et recyclage 43

13 Economies d'énergie 44

14 Garantie 45

14.1 Généralités 45
14.2 Conditions de garantie 45

1 Consignes de sécurité

1.1 Consignes générales de sécurité

Danger

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Avertissement

Seul un professionnel qualifié est autorisé à intervenir sur la chaudière et l'installation de chauffage.

Danger d'électrocution

Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.

Danger d'électrocution

Danger

En cas d'émanations de fumées :

1. Eteindre l'appareil.
2. Ouvrir les fenêtres.
3. Evacuer les lieux.
4. Contacter le professionnel qualifié.

Avertissement

Ne pas toucher aux conduits de fumée. Suivant les réglages de la chaudière, la température des conduits de fumée peut dépasser 60 °C.

Avertissement

Ne pas entrer en contact prolongé avec les radiateurs. Suivant les réglages de la chaudière, la température des radiateurs peut dépasser 60°C.

Avertissement

Prendre des précautions avec l'eau chaude sanitaire. Suivant les réglages de la chaudière, la température de l'eau chaude sanitaire peut dépasser 65 °C.

Danger d'électrocution

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Attention

Ne pas laisser la chaudière sans entretien. Contacter un professionnel qualifié ou souscrire un contrat d'entretien pour l'entretien annuel de la chaudière.

Attention

Utiliser uniquement des pièces de rechange d'origine.

1.2 Recommendations

Attention

L'installation doit répondre en tout point aux règles (DTU, EN et autres, etc.) qui régissent les travaux et interventions dans les maisons individuelles, collectives ou autres constructions.

Remarque

Laisser la chaudière accessible à tout moment.

Attention

Installer la chaudière dans un local à l'abri du gel.

Attention

Préférer le mode Eté ou Antigel à la mise hors tension de la chaudière pour assurer les fonctions suivantes :

• Antigommage des pompes

- Protection antigel

Remarque

Vérifier régulièrement la présence d'eau et la mise sous pression dans l'installation de chauffage.

Remarque

Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les appareils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l'appareil.

Remplacer immédiatement les autocollants d'instruction et de mises en garde abîmés ou illisibles.

Remarque

Ne retirer l'habillage que pour les opérations d'entretien et de dépannage. Remettre l'habillage en place après les opérations d'entretien et de dépannage.

Remarque

Isoler les tuyauteries pour réduire au maximum les déperditions thermiques.

Attention

Si le logement est inhabité pendant une longue période et s'il y a un risque de gel, vidanger la chaudière et l'installation de chauffage.

1.3 Responsabilités

1.3.1 Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences des différentes directives applicables. Ils sont de ce fait livrés avec le marquage C€ et tous les documents nécessaires. Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit de modifier les caractéristiques indiquées dans ce document.

Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants :

• Non-respect des instructions d'installation de l'appareil.
• Non-respect des instructions d'utilisation de l'appareil.
• Défaut ou insuffisance d'entretien de l'appareil.

1.3.2 Responsabilité de l'installateur

L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installateur est tenu de respecter les instructions suivantes :

• Lire et respecter les instructions données dans les notices fournies avec l'appareil.
• Installer l'appareil conformément à la législation et aux normes actuellement en vigueur.
• Effectuer la première mise en service et toutes les vérifications nécessaires.
• Expliquer l'installation à l'utilisateur.
• Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil.
• Remettre toutes les notices à l'utilisateur.

1.3.3 Responsabilité de l'utilisateur

Pour garantir le fonctionnement optimal de l'installation, vous devez respecter les consignes suivantes :

• Lire et respecter les instructions données dans les notices fournies avec l'appareil.
• Faire appel à un professionnel qualifié pour réaliser l'installation et effectuer la première mise en service.
• Se faire expliquer l'installation par l'installateur.
• Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié.
• Conserver les notices en bon état et à proximité de l'appareil.

2 A propos de cette notice

2.1 Généralités

Cette notice est destinée à l'utilisateur d'une chaudière EF.

Remarque

La notice d'utilisation et la notice d'installation et d'entretien sont également disponibles sur notre site internet.

2.2 Symboles utilisés

2.2.1 Symboles utilisés dans la notice

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.

Danger

Risque de situations dangereuses pouvant entraîner des blessures corporelles graves.

Danger d'électrocution

Risque d'électrocution.

Avertissement

Risque de situations dangereuses pouvant entraîner des blessures corporelles légères.

Attention

Risque de dégâts matériels.

Remarque

Attention, informations importantes.

Voir

Référence à d'autres notices ou à d'autres pages de cette notice.

Fig.1 Symboles utilisés sur l'appareil

1 2 3 4

5

6

MW-1000123-2

2.2.2 Symboles utilisés sur l'appareil

1 Courant alternatif.
2 Terre de protection.
3 Avant l'installation et la mise en service de l'appareil, lire attentivement les notices livrées.
4 Eliminer les produits usagés dans une structure de récupération et de recyclage appropriée.
5 Attention danger de choc électrique, pièces sous tension. Déconnecter les alimentations du réseau électrique avant toute intervention.
6 Raccorder l'appareil à la terre de protection.

3 Caractéristiques techniques

3.1 Homologations

Numéro d'identification CE 0085CQ0006
Type de raccordement B	•23

3.1.2 Directives

Le présent produit est conforme aux exigences des directives européennes et normes suivantes :

• Directive Equipements sous pression 97/23/CE, article 3, paragraphe 3
• Directive Européenne Nouvelle Approche DI 98/70/CE 13/10/1998 : directive concernant la qualité de l'essence et des carburants diesel
  • Directive de rendement 92/42/CE
• Directive Compatibilité Electromagnétique 2004/108/CE Normes génériques : EN 61000-6-3, EN 61000-6-1 Norme visée : EN 55014
• Directive Basse Tension 2006/95/CE Norme générique : EN 60335–1 Norme visée : EN 60335–2–102
  • DIN 51603-1 : Fioul 5 < S < 2000ppm
  • EN 590 : GONR
  • DIN 51603-6 : Bio-fioul (10% EMAG)
  • EN 303-1 - EN 303-2 - EN 304

Outre les prescriptions et les directives légales, les directives complémentaires décrites dans cette notice doivent également être observées

Pour toutes les prescriptions et directives visées dans la présente notice, il est convenu que tous les compléments ou les prescriptions ultérieures sont applicables au moment de l'installation.

3.1.3 Catégories de fioul

Tab.2 Catégories de fioul

Type de fioul utilisable Viscosité maximale
Fioul standard	6 mm ^2 /s à 20 °C
Fioul basse teneur en soufre	6 mm ^2 /s à 20 °C
Bio-fioul B10Mélange de fioul à basse teneur en soufre (<50 mg/kg) additionné de 5,9 à 10,9 % (en volume) d'EMAG ^(1)	6 mm ^2 /s à 20 °C
Bio-fioul B5 (ou Bio 5)Mélange de fioul à basse teneur en soufre (<50 mg/kg) additionné de 3 à 5,9 % (en volume) d'EMAG ^(1)	6 mm ^2 /s à 20 °C
(1) Produits pétroliers liquides — Esters méthyliques d'acides gras utilisés comme combustible de chauffage

3.2 Données techniques

Remarque

Brûleur recommandé pour les chaudières livrées sans brûleur : RDB 2.2.

Tab.3 Paramètres techniques applicables aux dispositifs de chauffage des locaux par chaudière

Nom du produit EF 22 EF 29
Chaudière à condensation Non Non
Chaudière basse température(1)		Non Non
Chaudière de type B1 Non Non
Dispositif de chauffage des locaux par cogénération Non	Non
Dispositif de chauffage mixte Non Non
Puissance thermique nominale	Prated	kW 22 30
Production de chaleur utile à la puissance thermique nominale et en régime haute température(2)	P_4	kW 22,4 29,8
Production de chaleur utile à 30 % de la puissance thermique nominale et en régime basse température(1)	P_1	kW 7,0 9,3
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	% 86 86
Efficacité utile à la puissance thermique nominale et en régime haute température(2)	_4	% 87,5 87,3
Efficacité utile à 30 % de la puissance thermique nominale et en régime basse température(1)	_1	% 91,2 90,6
Consommation d'électricité auxiliaire
Pleine charge	elmax	kW 0,143	0,144
Charge partielle	elmin	kW 0,050	0,050
Mode veille	P_SB	kW 0,004	0,004
Autres caractéristiques
Pertes thermiques en régime stabilisé	P_stby	kW 0,083	0,095
Consommation d'électricité du brûleur d'allumage	P_ign	kW -	-
Consommation annuelle d'énergie	Q_HE	GJ	74 100
Niveau de puissance acoustique, à l'intérieur	L_WA	dB	-	-
Émissions d'oxydes d'azote	NO_x	mg/kWh	100	102
(1) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.(2) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage.

Voir

La quatrième de couverture pour les coordonnées de contact.

Tab.4 Généralités

	Unité	EF 22	EF 29
Puissance utile Pn - à 80/60 °C Mode chauffage	kW	22,4	29,8
Puissance enfournée Qn - Hi Mode chauffage	kW	24	32
Rendement Hi - 100% Pn - Température moyenne 70 °C Mode chauffage à pleine chargeUnité EF 22 EF 29	%	93,3	93,1
Rendement Hi - 30% Pn - Température moyenne 40 °C Mode chauffage à charge partielle	%	97,3 96,6
Débit nominal d'eau à Pn et ΔT = 20K	m3/h	0,964 1,282
Pertes à l'arrêt Pstby à Δt = 30K W 83 95
Pertes par les parois à Δt = 30K % 88 88

Tab.5 Caractéristiques hydrauliques

	Unité EF 22 EF 29
Contenance en eau (hors vase d'expansion) litre 24,5 30
Pression minimale de service MPa (bar) 0,05 (0,5) 0,05 (0,5)
Pression maximale de service	MPa (bar) 0,3	(3) 0,3	(3)
Température maximale de l'eau	°C 90 90
Pertes de charge circuit hydraulique à Δt = 10K	mbar	19 34
Pertes de charge circuit hydraulique à Δt = 15K	mbar	9	15
Pertes de charge circuit hydraulique à Δt = 20K	mbar	5	9

Tab.6 Données relatives aux produits de combustion

	Unité EF 22 EF 29
Emission de NOx suivant EN267	mg/kWh	classe 3	classe 3
Débit massique des fumées Pn 40/30°C	kg/h	36 48
Volume circuit fumées	litre 41 51
Température des fumées Pn 80/60°C	°C <160	<160
Dépression nécessaire à la buse	Pa	5	5
Nombre d'éléments en fonte	Pièce 4	5
Nombre d'accélérateurs de convection	Pièce 2	2

Tab.7 Caractéristiques électriques

	Unité	EF 22	EF 29
Tension d'alimentation	VAC	230 230
Indice de protection électrique	IP 21	21
Puissance absorbée - Stand-by - Psb	W 4	4

Tab.8 Autres caractéristiques

	Unité EF 22 EF 29
Température de service maximum	°C 100	100
Plage de réglage de la température eau de chauffage	°C	30 - 90	30 - 90
Plage de réglage de la température eau chaude sanitaire	°C	40 - 65	40 - 65
Thermostat de sécurité	°C 110	110
Poids à vide	kg	156	186

4 Description du produit

4.1 Description générale

Les chaudières fioul au sol de la gamme EF ont les caractéristiques suivantes :

• Chauffage seul avec possibilité de production d'eau chaude sanitaire par association d'un préparateur d'eau chaude sanitaire
  • Chauffage à haut rendement
  • Faibles émissions de polluants
  • Corps de chauffe en fonte
  • Tableau de commande électronique
• Evacuation des fumées par un raccordement de type cheminée

4.2 Principaux composants

4.2.1 Chaudière

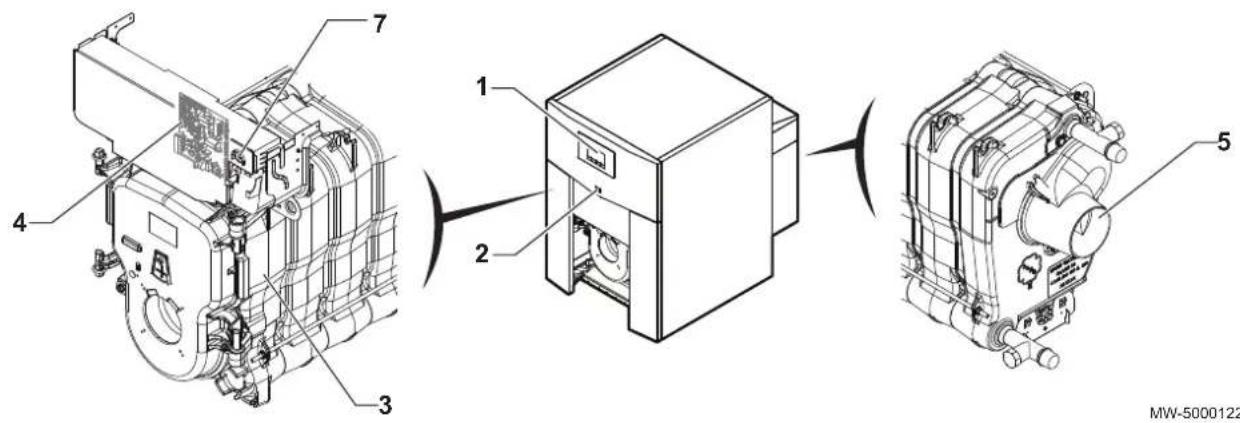

Fig.2 Principaux composants

1 2 3 4 5 7 MW-5000122

1 Tableau de commande
2 Interrupteur marche/arrêt
3 Corps de chauffe
4 Emplacement de la carte électronique du tableau de commande

5 Buse de fumées
7 Bouton de réarmement

4.3 Description du tableau de commande B-Control

4.3.1 Description des touches

Fig.3 Touches du tableau de commande

RESET 8.88 RESET

品

Bouton de réglage des températures de chauffage

Touche d'accès aux niveaux : Information, Installateur ou Ramoneur

Touche de Réarmement manuel

Bouton de réglage des températures d'eau chaude sanitaire

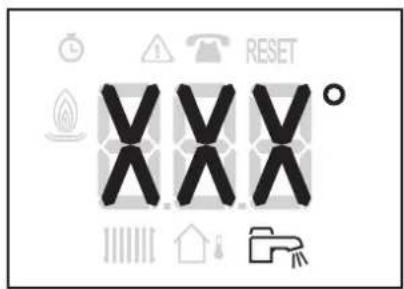

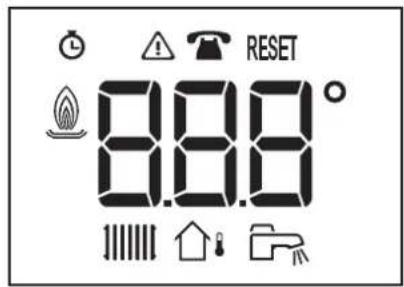

4.3.2 Description de l'afficheur

Fig.4 Afficheur

8.88 RESET

MW-3000235-1

Comptage Horaire

Dérangements

Maintenance

Réinitialisation nécessaire

Etat du brûleur

Mode chauffage

Sonde de température extérieure

Mode eau chaude sanitaire

4.4 Description du tableau de commande IniControl 2

4.4.1 Description des touches

Fig.5 Touches du tableau de commande

1 2 3 4 5 6 7 1 2 3 4 5 6 7 bar ECO ESC RESET - MODE ← MW-1000043-4 1 2 3 4 you RESET res chauffage - res d'eau chaude sanitaire 4 Touche VALIDATION ( ) ←

Fig.6 Touches de fonction

BSC RESET - MODE MW-1000082-3

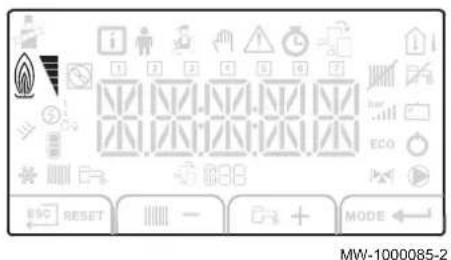

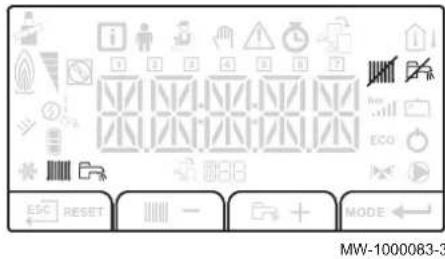

Fig.7 Fonctionnement du brûleur

i 1 2 3 4 5 6 7 ECO RESET - + MODE ← MW-1000085-2

4.4.2 Description de l'afficheur

■ Fonctions des touches

FSC Retour au niveau précédent sans enregistrement des modifications effectuées

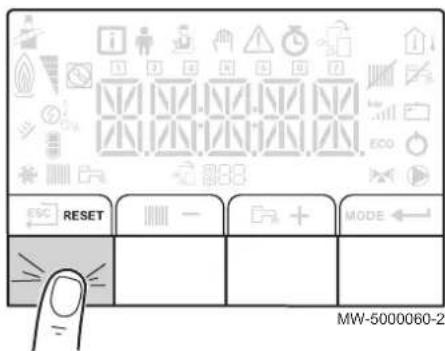

RESET Réarmement manuel

Accès aux paramètres de chauffage

- Diminution de la valeur

Accès aux paramètres d'eau chaude sanitaire

+ Augmentation de la valeur

MODE Affichage du MODE

Accès au menu sélectionné ou validation de la modification de valeur

■ Fonctionnement du brûleur

Brûleur à l'arrêt

Brûleur en fonctionnement

Fig.8 Modes de fonctionnement

i 0 0 0 0 0 0 0 ECO MODE ← ESC RESET - + MODE MW-1000083-3

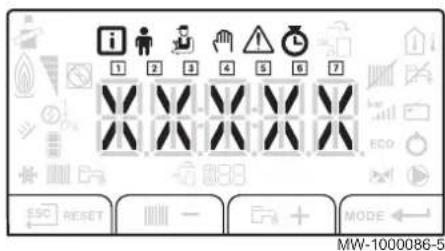

Fig.9 Affichages des menus

i 1 2 3 4 5 6 7 ESC RESET - MODE ← MW-1000086-5

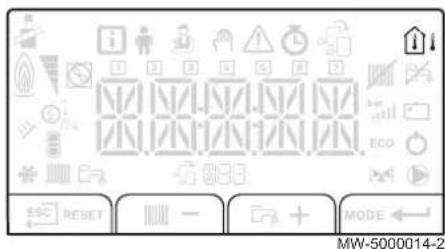

Fig.10 Sondes de températures

ESC RESET - MODE MW-5000014-2

Fig.11 Autres informations

i B E S O E C E RESET - + MODE ← MW-5000038-2

■ Modes de fonctionnement

Symbole fixe : fonction chauffage activée
Symbole clignotant : production de chauffage en cours
Symbole fixe : fonction eau chaude sanitaire activée
Symbole clignotant : production d'eau chaude sanitaire en cours
Fonction chauffage désactivée
Fonction eau chaude sanitaire désactivée

■ Affichage des menus

Menu Information : affichage des valeurs mesurées et des états de l'appareil
Menu Utilisateur : accès aux paramètres de réglage du niveau Utilisateur
Menu Installateur : accès aux paramètres de réglage du niveau installateur

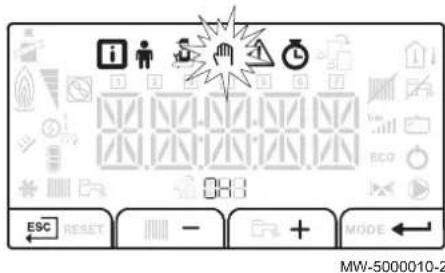

Menu Forçage Manuel : l'appareil fonctionne avec la consigne affichée, les pompes fonctionnent et les vannes 3 voies ne sont pas commandées
Menu des Dérangements : l'appareil est en dérangement. L'information est signalée par un code d'erreur et un afficheur clignotant
- Menu Compteurs

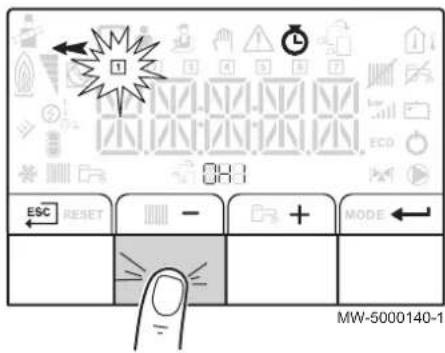

- Menu Programmation horaire
- Menu Horloge
1 Programmation horaire du lundi
2 Programmation horaire du mardi
3 Programmation horaire du mercredi
4 Programmation horaire du jeudi
5 Programmation horaire du vendredi
6 Programmation horaire du samedi
7 Programmation horaire du dimanche

■ Sondes de température

Sonde de température d'ambiance raccordée
Symbole fixe : mode HIVER (sonde de température extérieure raccordée)
Symbole clignotant : mode ETE (sonde de température extérieure raccordée)

■ Autres informations

Menu Ramoneur : forçage du fonctionnement en mode charge haute
Accès aux informations des cartes électroniques supplémentaires raccordées
Nom de la carte électronique dont les paramètres s'affichent Vanne 3 voies raccordée
Pompe en marche

5 Utilisation avec le tableau de commande B-Control

5.1 Utilisation du tableau de commande

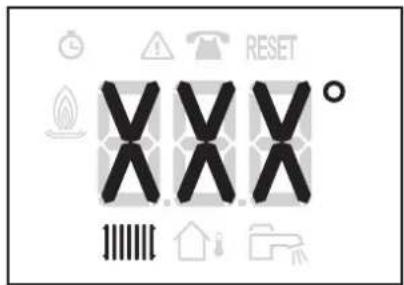

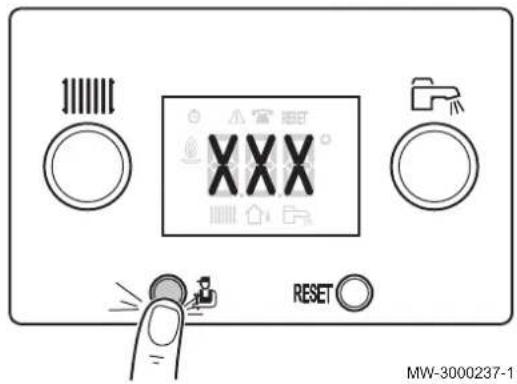

Fig.12 Appui sur la touche

XXXX RESET MW-3000237-1

Fig.13 Accès au menu Information

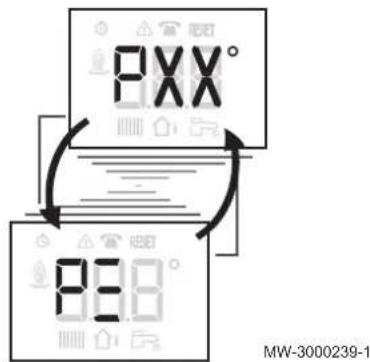

Fig.14 Accès au menu Ramoneur

PXX° PE8° MW-3000239-1

5.2 Démarrage

5.1.1 Accéder aux menus

1. La touche permet d'accéder aux différents menus et de faire défiler les informations dans le menu Information.

2. Pour accéder au menu Information, appuyer une fois sur la touche 📄.

i Remarque 5 minutes a

5 minutes après la dernière pression sur la touche ⚪l'afficheur retourne à l'affichage principal, après la fin du cycle de purge.

1. Pour accéder au menu Ramoneur, appuyer pendant 2 secondes sur la touche

i Remarque 30 minutes

30 minutes après la dernière pression sur la touche l'afficheur retourne à l'affichage principal.

1. Vérifier que l'installation et la chaudière sont bien remplies d'eau.
2. Vérifier que la cuve de stockage est bien remplie de combustible.
3. Vérifier la pression d'eau dans l'installation de chauffage. La pression hydraulique conseillée est de 0,15 MPa (1,5 bar).
4. Ouvrir la vanne d'arrivée fioul.
5. Mettre la chaudière sous tension.
6. Un cycle de purge s'effectue automatiquement.
7. L'afficheur indique l'état de fonctionnement de la chaudière, la température départ chauffage et les codes erreurs éventuels.

5.3 Arrêt

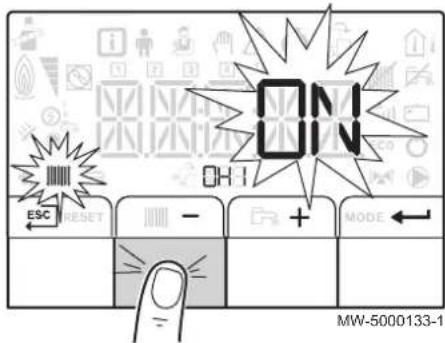

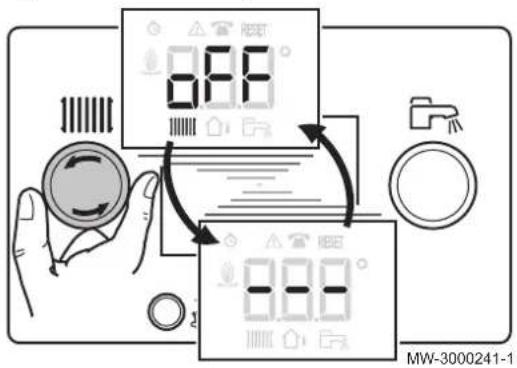

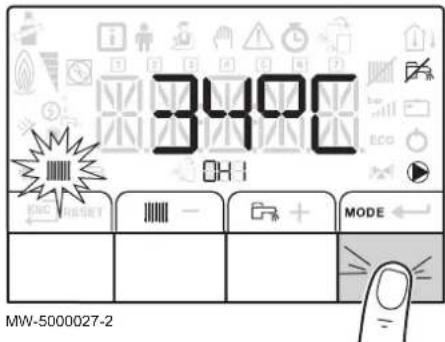

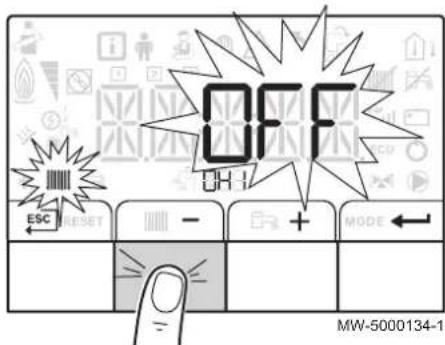

Fig.15 Arrêt du chauffage

Fig.16 Arrêt de la production d'eau chaude sanitaire

0.0 0.0 MW-3000242-1

5.3.1 Arrêter le chauffage

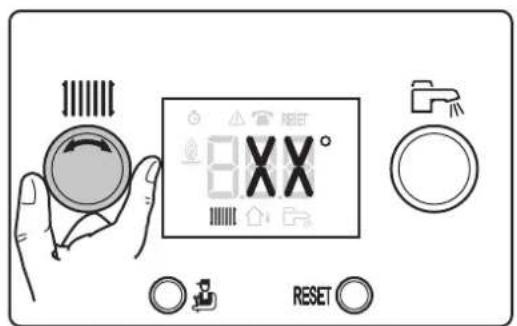

1. Tourner le bouton de réglage totalement à gauche jusqu'à ce que s'afiche.

i Remarque La protection antigel de l'installation est assurée.

5.3.2 Arrêter la production d'eau chaude sanitaire

1. Tourner le bouton de réglage totalement à gauche jusqu'à ce que s'affiche.

Remarque La protection antigel du préparateur d'eau chaude sanitaire est assurée. Le cycle de purge ne se lance pas lorsque la production d'eau chaude sanitaire est à l'arrêt.

5.3.3 Arrêter l'installation

Si le système de chauffage central n'est pas utilisé pendant une longue période, il est recommandé de mettre la chaudière hors tension.

1. Placer l'interrupteur Marche / Arrêt sur position Arrêt.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée de fioul.
4. Faire ramoner soigneusement la chaudière et la cheminée.
5. Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
6. Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse de fumées avec un tampon.
7. Garder le local à l'abri du gel.

5.4 Protection antigel

Si l'installation de chauffage central n'est pas utilisée et s'il existe un risque de gel, il est recommandé d'activer la fonction de protection antigel de la chaudière.

Attention

La protection antigel ne fonctionne pas si la chaudière a été mise hors service.

Attention

Le système de protection intégré protège uniquement la chaudière, pas l'installation de chauffage.

Attention

Si le logement est inhabité pendant une longue période et s'il y a un risque de gel, vidanger la chaudière et l'installation de chauffage.

1. Placer la chaudière en mode protection antigel. La mise en veille sera désactivée. La chaudière ne se mettra alors en route que pour se protéger contre le gel.

Remarque

Pour empêcher les radiateurs et l'installation de geler dans les zones où ce risque existe (p. ex. dans un garage ou un local technique), il est recommandé de raccorder une sonde extérieure à la chaudière.

Si la température de l'eau de chauffage dans la chaudière baisse trop, le dispositif de protection intégré se met en marche. Ce dispositif fonctionne comme suit :

• La température de l'eau est inférieure à 7 °C, la pompe de circulation se met en marche
• La température de l'eau est inférieure à 4 °C, la chaudière se met en marche
• La température de l'eau est supérieure à 10 °C, la chaudière se met à l'arrêt et la pompe de circulation continue à fonctionner pendant un court moment.

6 Utilisation avec le tableau de commande IniControl 2

6.1 Utilisation du tableau de commande

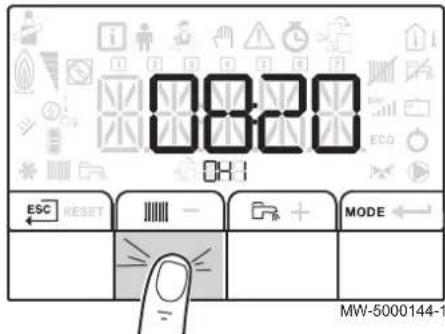

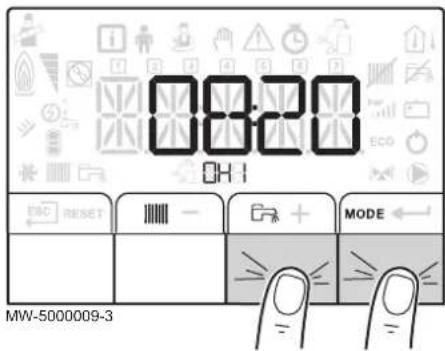

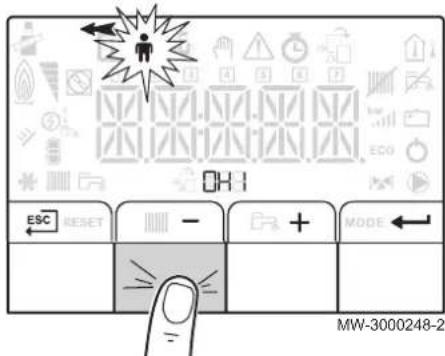

Fig.17 Accès aux menus

08:20 OK! ESC RESET MODE MW-5000009-3

Fig.18 Choix du menu

ESC RESET - + MODE MW-5000018-3

Fig.19 Choix du menu

ESC RESET - + MODE MW-3000248-2

6.1.1 Navigation dans les menus

Remarque

Un premier appui permet d'allumer le rétro-éclairage de l'écran. Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Pour accéder au niveau des menus, appuyer simultanément sur les 2 touches de droite.
2. Pour revenir à l'affichage principal, appuyer sur la touche ESC

Remarque

La touche + permet de se déplacer vers la droite.

Remarque

La touche — permet de se déplacer vers la gauche.

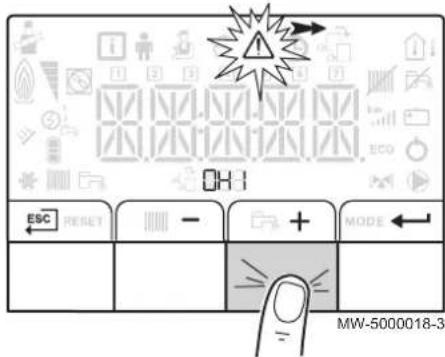

Pour choisir le menu souhaité, appuyer sur les touches +u jusqu'à ce que l'icône du menu souhaité clignote.

	Menu Information
	Menu Utilisateur
	Menu Installateur
	Forcer le mode Manuel
	Menu des Dérangements
	Sous-menu CompteursSous-menu Programmation HoraireSous-menu Horloge
	L'icône s'affiche uniquement si une carte électroni-que optionnelle est présente

6 Utilisation avec le tableau de commande IniControl 2

Fig.20 Validation du menu ou du paramètre

546 ESC RESET - + MODE - MW-5000019-3

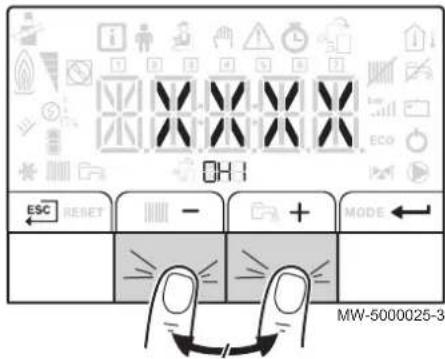

Fig.21 Modification d'une valeur

ESC RESET - + MODE MW-5000025-3

Fig.22 Validation d'une nouvelle valeur

ESC RESET - + MODE MW-5000019-3

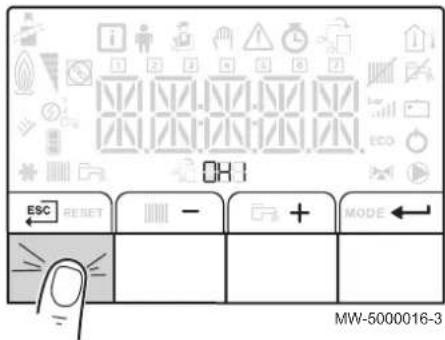

Fig.23 Retour à l'affichage principal

ESC RESET - + MODE MW-5000016-3

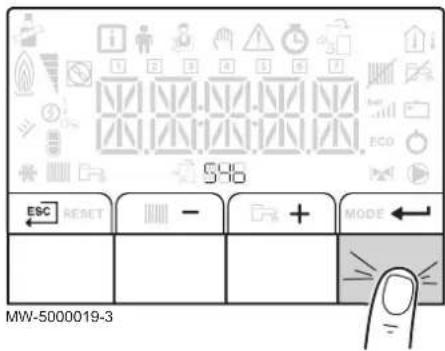

1. Pour valider la sélection du menu, sous-menu ou du paramètre souhaité, appuyer sur la touche ←

Remarque

Si aucune touche n'est actionnée pendant 3 minutes, l'appareil revient au mode de fonctionnement normal.

L'affichage disparaît au bout de quelques secondes d'inaction.

1. Pour modifier la valeur d'un paramètre, appuyer sur les touches ou jusqu'à ce que la valeur souhaitée s'affiche.

2. Pour valider une nouvelle valeur de paramètre, appuyer sur la touche ←

3. Pour revenir à l'affichage principal, appuyer sur la touche ESC

6.1.2 Accéder au menu Utilisateur

Les informations et réglages du menu Utilisateur sont accessible à tout le monde.

Remarque

Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

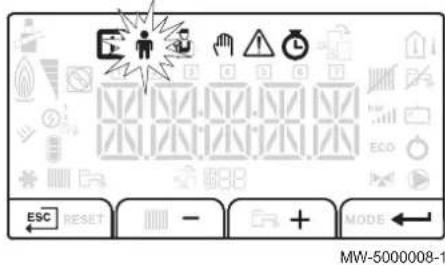

Fig.24 Accès au menu Utilisateur

ESC RESET - + MODE MW-5000008-1

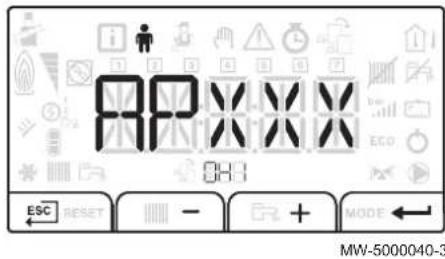

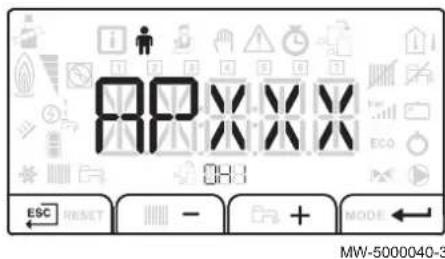

Fig.25 Affichage des paramètres du menu Utilisateur

APXXX ESC RESET - + MODE MW-5000040-3

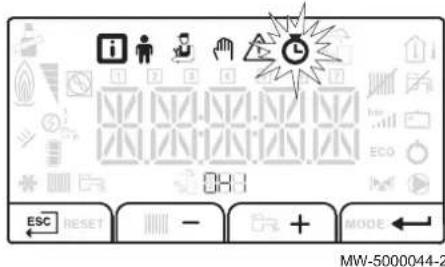

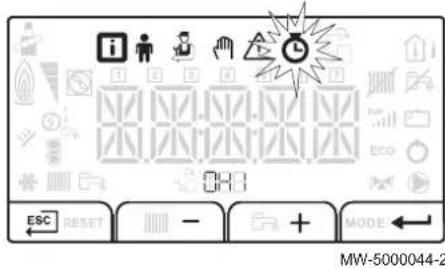

Fig.26 Accès aux sous-menus Compteurs / Programmation Horaire / Horloge

i + - - - ESC RESET - + MODE MW-5000044-2

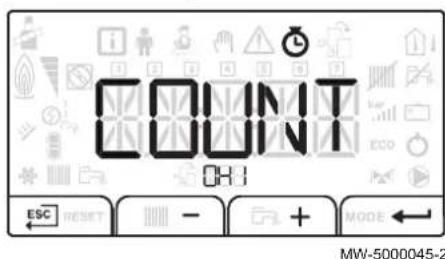

Fig.27 Affichage des paramètres du sous-menu Compteurs

COUNT OK ESC RESET - + MODE ← MW-5000045-2

6.2 Démarrage

1. Accéder aux menus en appuyant simultanément sur les 2 touches de droite.
2. Sélectionner le menu Utilisateur en appuyant sur les touches du —, jusqu'à ce que l'icône inclignote.
3. Appuyer sur pour accéder au menu Utilisateur.

Remarque Le menu Utilisateur n'est accessible que si l'icône inclignote.

1. Appuyer sur les touches du jusqu'à ce que le paramètre souhaité s'affiche. Les paramètres accessibles à l'Utilisateur s'affichent.
2. Revenir à l'affichage principal en appuyant sur la touche ESC

6.1.3 Accéder aux sous-menus Compteurs / Programmation Horaire / Horloge

Remarque Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux menus en appuyant simultanément sur les 2 touches de droite.
2. Sélectionner le menu en appuyant sur les touches du jusqu'à ce que l'icône élignote puis valider en appuyant sur la touche

Remarque Les sous-menus Compteurs / Programmation Horaire / Horloge ne sont accessibles que lorsque l'icône éalignote.

1. Sélectionner le menu en appuyant sur les touches du jusqu'à ce que le sous-menu souhaité s'affiche puis valider en appuyant sur la touche ←
2. Revenir à l'affichage principal en appuyant sur la touche ESC

Pour de plus amples informations, voir Navigation dans les menus, page 19 Sous-menu COMPTEURS, page 29

1. Vérifier que l'installation et la chaudière sont bien remplies d'eau.
2. Vérifier que la cuve de stockage est bien remplie de combustible.
3. Vérifier la pression d'eau dans l'installation de chauffage. La pression hydraulique conseillée est de 0,15 MPa (1,5 bar).

4. Ouvrir la vanne d'arrivée fioul.

5. Mettre la chaudière sous tension.

6. Un cycle de purge s'effectue automatiquement.
7. L'afficheur indique l'état de fonctionnement de la chaudière, la température départ chauffage et les codes erreurs éventuels.

6.3 Arrêt

Fig.28 Sélection du mode arrêt

3400 MW-5000027-2

Fig.29 Validation du mode chauffage

ON ESC RESET - + MODE MW-5000133-1

Fig.30 Validation de l'arrêt du chauffage

OFF ESC - + MODE ← MW-5000134-1

6.3.1 Arrêter le chauffage

Remarque

Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Sélectionner le mode arrêt en appuyant 2 fois sur la touche MODE

2. Sélectionner le mode chauffage en appuyant sur la touche, puis valider en appuyant sur la touche ←

3. Sélectionner l'arrêt du chauffage en appuyant sur la touche, puis valider en appuyant sur la touche

Remarque

En appuyant sur la touche +l'appareil redémarre (affichage ON)

La protection antigel est assurée. Le chauffage est à l'arrêt.

1. Revenir à l'affichage principal en appuyant sur la touche ESC

Remarque

L'affichage disparaît au bout de quelques secondes d'inaction.

6.3.2 Arrêter la production d'eau chaude sanitaire

Remarque

Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Sélectionner le mode arrêt en appuyant 2 fois sur la touche MODE

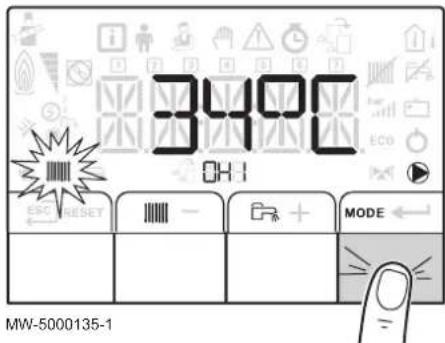

Fig.31 Sélection du mode arrêt

3400 OK! ESC RESET - + MODE MW-5000135-1

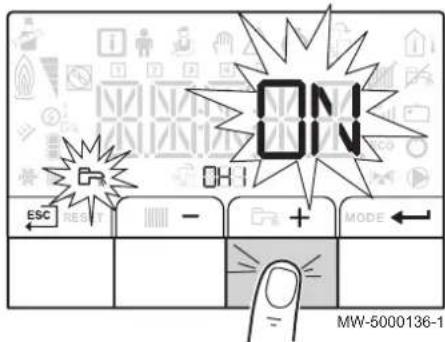

Fig.32 Validation du mode production d'eau chaude sanitaire

ON ESC MW-5000136-1

Fig.33 Arrêt de la production d'eau chaude sanitaire

OFF ESC RESET - + MODE MW-5000028-2

1. Sélectionner le mode production d'eau chaude sanitaire en appuyant sur la touche + puis valider en appuyant sur la touche .

2. Sélectionner l'arrêt de la production d'eau chaude sanitaire en appuyant sur la touche — puis valider en appuyant sur la touche .

Remarque

En appuyant sur la touche +l'appareil redémarre (affichage ON)

La protection antigel est assurée.

La production d'eau chaude sanitaire est à l'arrêt.

1. Revenir à l'affichage principal en appuyant sur la touche ESC

Remarque

L'affichage disparaît au bout de quelques secondes d'inaction.

6.3.3 Arrêter l'installation

Si le système de chauffage central n'est pas utilisé pendant une longue période, il est recommandé de mettre la chaudière hors tension.

1. Placer l'interrupteur Marche / Arrêt sur position Arrêt.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée de fioul.
4. Faire ramoner soigneusement la chaudière et la cheminée.
5. Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
6. Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse de fumées avec un tampon.
7. Garder le local à l'abri du gel.

6.4 Protection antigel

Si l'installation de chauffage central n'est pas utilisée et s'il existe un risque de gel, il est recommandé d'activer la fonction de protection antigel de la chaudière.

Attention

La protection antigel ne fonctionne pas si la chaudière a été mise hors service.

Attention

Le système de protection intégré protège uniquement la chaudière, pas l'installation de chauffage.

Attention

Si le logement est inhabité pendant une longue période et s'il y a un risque de gel, vidanger la chaudière et l'installation de chauffage.

1. Placer la chaudière en mode protection antigel. La mise en veille sera désactivée. La chaudière ne se mettra alors en route que pour se protéger contre le gel.

Remarque

Pour empêcher les radiateurs et l'installation de geler dans les zones où ce risque existe (p. ex. dans un garage ou un local technique), il est recommandé de raccorder une sonde extérieure à la chaudière.

Si la température de l'eau de chauffage dans la chaudière baisse trop, le dispositif de protection intégré se met en marche. Ce dispositif fonctionne comme suit :

• La température de l'eau est inférieure à 7 °C, la pompe de circulation se met en marche
• La température de l'eau est inférieure à 4 °C, la chaudière se met en marche
• La température de l'eau est supérieure à 10 °C, la chaudière se met à l'arrêt et la pompe de circulation continue à fonctionner pendant un court moment.

7 Réglages du tableau de commande B-Control

7.1 Liste des paramètres

7.1.1 Menu Information

Tab.9 Liste des informations

Informations Description
XX	Etat
XX	Sous-état
°C Température de l'eau de chauffage (°C)Le symbole note
°C Température de l'eau chaude sanitaire (°C)Le symbole noteSi pas de sonde eau chaude sanitaire raccordée : affichage — — —
XX°C Température extérieure (°C)Le symbole note.
X	Etat du brûleur
Ⓗ OO	Compteur d'énergie du circuit eau de chauffageLe symbole note.La valeur affichée clignote.
Ⓗ OO	Compteur d'énergie du circuit eau chaude sanitaireLe symbole note.La valeur affichée clignote.
Ⓗ OO	Information non disponible sur la chaudière

7.2 Réglages des paramètres

Fig.34 Réglage du chauffage

8XX° RESET

MW-3000243-1

7.2.1 Régler la température d'eau de chauffage

1. Tourner le bouton de réglage

Remarque

Si la consigne de température d'eau de chauffage est inférieure à 16 °C, sans sonde de température extérieure, le chauffage se coupe automatiquement.

Le chauffage ne se relance que pour garantir la protection antigel si la sonde de température extérieure indique une valeur inférieure à 3 °C.

Remarque

Ce réglage est possible quel que soit l'affichage.

• Régler la consigne de température d'eau de chauffage, si aucune sonde de température n'est raccordée.
• Régler la température d'ambiance souhaitée, si une sonde de température extérieure est raccordée.

Fig.35 Retour à l'affichage principal

1. Revenir à l'affichage principal en appuyant sur la touche pendant deux secondes.

Remarque

Après 5 secondes sans action sur le tableau de commande, l'afficheur retourne à l'affichage principal.

7.2.2 Modifier la consigne de température de l'eau chaude sanitaire

Une température d'eau chaude sanitaire plus basse peut suffire pour répondre aux besoins de l'installation. Il est possible de diminuer la température de l'eau chaude sanitaire et de faire des économies d'énergie.

Remarque

Ce réglage est disponible si une sonde préparateur eau chaude sanitaire est raccordée.

1. Régler la consigne de température d'eau chaude sanitaire en tournant le bouton de réglage

Remarque

Ce réglage est possible quel que soit l'affichage.

Fig.36 Réglage de la consigne de température d'eau chaude sanitaire

8XX° RESET

MW-3000246-1

Fig.37 Retour à l'affichage principal

1. Revenir à l'affichage principal en appuyant sur la touche pendant deux secondes.

Remarque

Après 5 secondes sans action sur le tableau de commande, l'afficheur retourne à l'affichage principal.

8 Réglages du tableau de commande IniControl 2

8.1 Liste des paramètres

8.1.1 Liste des Menus

i	Menu Information
	Menu Utilisateur
	Menu Installateur
	Menu Forçage Manuel
	Menu des Dérangements
	Sous-menu CompteursSous-menu Programmation HoraireSous-menu Horloge

8.1.2 Menu Information

Certains paramètres s'affichent :

• selon certaines configurations du système,
• selon les options, circuits ou sondes effectivement raccordés.

Tab.10 Liste des paramètres

Paramètres Description Unité
AM012 Etat
AM014 Sous-Etat
AM016 Température de départ de la chaudière °C
AM018 Température de retour de la chaudière °C
DM001 Température du préparateur d'eau chaude sanitaire °C
AM027 Température extérieure °C
PM002 Consigne de température de chauffage °C
PM001 Consigne calculée de la chaudière
AM019 Pression hydraulique bar
AM051 Puissance relative fournie %
AM091 Mode saison :	• 0 : ETE• 1 : HIVER
AM010 Vitesse de rotation de la pompe %
CM030 Température d'ambiance mesurée °C
CM190 Consigne de température °C

8.1.3 Menu Utilisateur

Certains paramètres s'affichent :

• selon certaines configurations du système,
• selon les options, circuits ou sondes effectivement raccordés.

Tab.11 Liste des paramètres

Paramètres Description		Réglage d'usine	Réglage client
AP016		Fonctionnement du chauffage central :0 = OFF1 = ON	1
Paramètres Description Réglage d'usine Réglage client
AP017 Fonctionnement du préparateur d'eau chaude sanitaire :• 0 = OFF• 1 = ON		1
AP073 Consigne basculement ETE / HIVER :• réglable de 15 à 30 °C• réglé à 30,5 °C : fonction désactivée		22 °C
AP074 Dérogation ETE :• 0 = OFF• 1 = ON		1
CP010 Consigne de départ de la température d'eau de chauffage pour la zone chauffée si aucune sonde de température extérieure n'est raccordéeRéglable de 7 à 90 °C		75 °C
CP040 Durée de post-fonctionnement de la pompe du générateurRéglable de 0 à 20 minutes		3 minutes
CP071 Consigne de température d'ambiance en mode réduitRéglable de 5 à 30 °C		16 °C
CP072 Consigne de température d'ambiance en mode confortRéglable de 5 à 30 °C		20 °C
CP073 Non disponible dans cette version
CP074 Non disponible dans cette version
CP075 Non disponible dans cette version
CP076 Non disponible dans cette version
CP320 Mode de fonctionnement du circuit :• 0 = programme horaire• 1 = manuel• 2 = antigel		0
CP570 Non disponible dans cette version 0
DP020 Durée de post-circulation de la pompe après la production d'eau chaude sanitaire• Réglable de 0 à 99 minutes• Réglé sur 99 minutes = fonctionnement en continu		3 minutes
DP060 Nombre de programme horaire sélectionnés pour le mode production eau chaude sanitaireRéglable de 0 à 2		0
DP070 Consigne de température d'eau chaude sanitaire en mode confortRéglable de 40 à 65 °C		55 °C
DP080 Consigne de température d'eau chaude sanitaire en mode réduitRéglable de 10 à 60 °C		10 °C
DP200 Mode production d'eau chaude sanitaire :• 0 = programmation• 1 = manuel• 2 = mode antigel		0
AP103 Réglage de la LANGUE
AP104 Réglage du CONTRASTE
AP105 Choix de l'UNITE
AP106 Choix du mode de fonctionnement : ETE/HIVER

8.1.4 Menus COMPTEURS / PROG HORAIRE / HORLOGE

Ce menu contient les sous-menus suivant :

• COMPTEURS
• PROG HORAIRE : programmation horaire

• HORLOGE
■ Sous-menu COMPTEURS

Tab.12 Liste des paramètres

Paramètres Description Unité
DC002 Nombre de cycles	vanne d'inversion
DC003 Nombre d'heures	de fonctionnement de la vanne d'inversion heures
PC002 Nombre de démarrage brûleur en mode chauffage
DC004 Nombre de démarrage brûleur en mode production d'eau chaude sanitaire
PC003 Nombre d'heures	de fonctionnement du mode chauffage heures
DC005 Nombre d'heures	de fonctionnement en mode production d'eau chaude sanitaire	heures
PC004 Nombre de pertes	de flamme
AC026 Nombre d'heures	de fonctionnement de la pompe heures
AC027 Nombre de démarrage de la pompe
AC005 Consommation en mode chauffage kWh
AC006 Consommation en mode production d'eau chaude sanitaire kWh
AC001 Nombre d'heures	de fonctionnement heures
AC002 Nombre d'heures	de fonctionnement du brûleur depuis la dernière maintenance heures
AC003 Nombre d'heures	de fonctionnement depuis la dernière maintenance heures
AC004 Nombre de démarrage brûleur depuis la dernière maintenance

■ Sous-menu PROG HORAIRE

Tab.13 Liste des paramètres

Paramètres Description Réglage d'usine Réglage client
1	Programmation horaire du lundi 06:00 - 22:00
2	Programmation horaire du mardi	06:00 - 22:00
3	Programmation horaire du mercredi	06:00 - 22:00
4	Programmation horaire du jeudi 06:00 - 22:00
5	Programmation horaire du vendredi	06:00 - 22:00
6	Programmation horaire du samedi	06:00 - 22:00
7	Programmation horaire du dimanche	06:00 - 22:00

■ Sous-menu HORLOGE

Tab.14 Liste des paramètres

Paramètres Description Réglage d'usine Réglage client
HEURES	HeureRéglable de 0 à 23
MINUTES	MinuteRéglable de 0 à 59
DATE	DateRéglable de 1 à 31
MOIS	MoisRéglable de 1 à 12
ANNEE	AnnéeRéglable de 0000 à 2100

8.1.5 Paramètres de la carte électronique du kit platine + sonde pour circuit avec vanne mélangeuse

Certains paramètres s'affichent :

• selon certaines configurations du système,
• selon les options, circuits ou sondes effectivement raccordés.

Tab.15 Liste des paramètres accessible à l'utilisateur

Paramètres Description Réglage d'usine Réglage client
AP073 Consigne basculement ETE / HIVER:réglable de 15 à 30 °Créglé à 30,5 °C : fonction désactivée		22 °C
AP074 Dérogation ETE:0 = OFF1 = ON		0
CP010 Consigne de départ de la température d'eau de chauffage pour la zone chaufféeRéglable de 7 à 100 °C		40 °C
CP040 Durée de post-fonctionnement de la pompe du générateurRéglable de 0 à 20 minutes		4 minutes
CP071 Consigne de température d'ambiance en mode réduitRéglable de 5 à 30 °C		16 °C
CP072 Consigne de température d'ambiance en mode confortRéglable de 5 à 30 °C		20 °C
CP320 Mode de fonctionnement du circuit0 = programme horaire1 = manuel2 = antigel		0
CP350 Non disponible sur cette version
CP360 Non disponible sur cette version
CP540 Consigne de température de l'eau de piscineréglable de 0 à 39 °Créglé sur 0 : fonctionnement hors-gel		20 °C
CP570 Non disponible sur cette version

8.2 Réglages des paramètres

8.2.1 Modifier les paramètres Utilisateur

Remarque

Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

Les paramètres du menu Utilisateur peuvent être modifiés par l'utilisateur pour répondre à ses exigences de confort en matière de chauffage central et d'eau chaude sanitaire.

Attention

La modification des réglages d'usine est susceptible d'affecter le fonctionnement de l'appareil.

1. Accéder au menu Utilisateur.

Fig.38 Affichage du menu Utilisateur

APXXX ESC RESET - + MODE ← MW-5000040-3

Fig.39 Accès aux paramètres du chauffage

08:20 ESC RESET - MODE MW-5000144-1

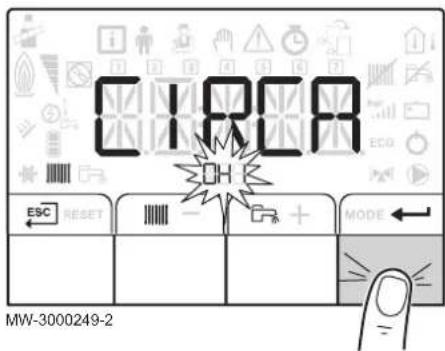

Fig.40 Validation du circuit de chauffage

C180A ESC RESET MODE ← MW-3000249-2

1. Sélectionner le paramètre souhaité en appuyant sur du pour faire défiler la liste des paramètres réglables.
2. Valider la sélection en appuyant sur ←
3. Modifier la valeur du paramètre en appuyant sur du.
4. Valider la nouvelle valeur du paramètre en appuyant sur
5. Revenir à l'affichage principal en appuyant sur

Pour de plus amples informations, voir Navigation dans les menus, page 19 Menu Utilisateur, page 27

8.2.2 Régler le chauffage

Remarque Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux paramètres du chauffage en appuyant 2 fois sur la touche

Remarque Si aucune sonde de température extérieure n'est raccordée, ce menu permet de régler la température de l'eau de chauffage. Si une sonde de température extérieure est raccordée, ce menu permet de régler la consigne.

1. Afficher les paramètres du circuit souhaité en appuyant sur les touches ou, puis valider en appuyant sur la touche. Le nom du circuit et la consigne de température d'eau de chauffage s'affiche en alternance.

2. Accéder au réglage de la consigne de température d'eau de chauffage en appuyant sur la touche ←

3. Régler la consigne de température d'eau de chauffage en appuyant sur les touches +u . -

4. Valider la nouvelle consigne de température en appuyant sur la touche ←

Remarque Appuyer sur la touche ESC pour annuler toute saisie.

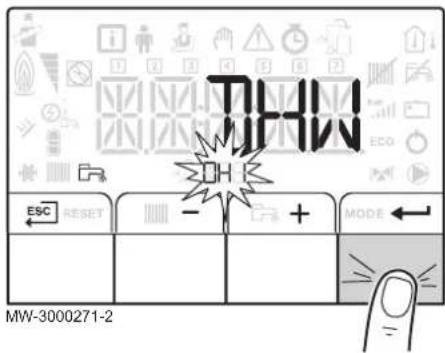

Fig.41 Accès aux paramètres de la production d'eau chaude sanitaire

08:20 ESC RESET MODE MW-6000254-1

Fig.42 Validation du circuit d'eau chaude sanitaire

THW ESC RESET - + MODE MW-3000271-2

Fig.43 Accès aux menus

08:20 OK ESC RESET MODE MW-5000009-3

Pour de plus amples informations, voir Navigation dans les menus, page 19 Menu Utilisateur, page 27

8.2.3 Régler la température de l'eau chaude sanitaire

Remarque Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux paramètres de la production d'eau chaude sanitaire en appuyant 2 fois sur la touche

2. Afficher les paramètres du circuit de production d'eau chaude sanitaire en appuyant sur la touche ← Le nom du circuit et la consigne de température d'eau chaude sanitaire s'affiche en alternance.

3. Accéder au réglage de la consigne de température d'eau chaude en appuyant sur les touche ←

4. Régler la consigne de température d'eau chaude sanitaire en appuyant sur les touches +bu . -

5. Valider la nouvelle consigne de température en appuyant sur la touche ←

Remarque Appuyer sur la touche ESC pour annuler toute saisie.

Pour de plus amples informations, voir Navigation dans les menus, page 19 Menu Utilisateur, page 27

8.2.4 Activer le Menu Forçage Manuel

Remarque Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux menus en appuyant simultanément sur les 2 touches de droite.

Fig.44 Accès au menu Forçage Manuel

i 11 2 3 4 5 6 7 E 083 ESC RESET - + MODE ← MW-5000010-2

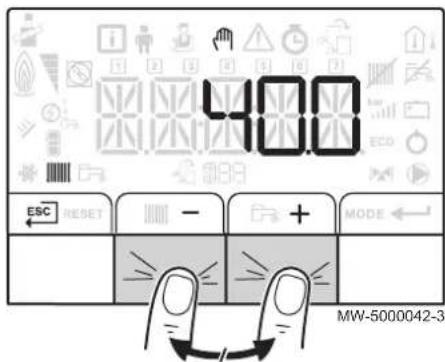

Fig.45 Réglage de la consigne

40.0 ESC RESET - + MODE - MW-5000042-3

Fig.46 Accès aux menus Compteurs / Programmation Horaire / Horloge

i E ECO ESC RESET - + MODE MW-5000044-2

Fig.47 Sélection du circuit

CIRCA ESC RESET - + MODE - MW-5000139-1

1. Accéder au menu Forçage Manuel an appuyant sur les touches + ou -,puis valider en appuyant sur la touche .

Remarque Le menu Forçage Manuel n'est accessible que lorsque l'icône clignote.

1. Régler la valeur de la consigne de température d'eau de chauffage en appuyant sur les touches ou, puis valider en appuyant sur la touche

2. Revenir à l'affichage principal en appuyant sur la touche ESC

Pour de plus amples informations, voir Navigation dans les menus, page 19

8.2.5 Réglage de la programmation horaire

Remarque Le nom de la carte électronique s'affiche : vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux menus Compteurs / Programmation Horaire / Horloge.

2. Sélectionner le sous-menu Programmation Horaire en appuyant sur les touches — ou, puis valider en appuyant sur la touche .

3. Sélectionner le circuit en appuyant sur les touches du , puis valider en appuyant sur la touche ←

i Remarque Au moins 2 circuits sont disponibles : • Chauffage • Eau chaude sanitaire : ECS

Les icônes dédiés aux jours de la semaine clignotent tous en même temps : 1 2 3 4 5 6 7

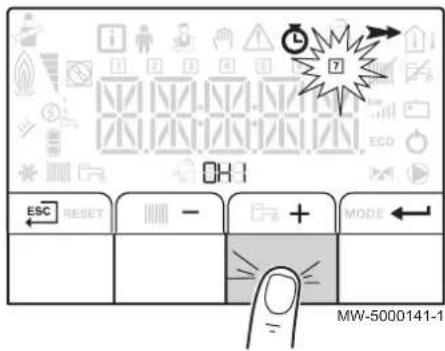

Fig.48 Choix du jour

ESC RESET - + MODE MW-5000141-1

Fig.49 Choix du jour

ESC RESET - + MODE MW-5000140-1

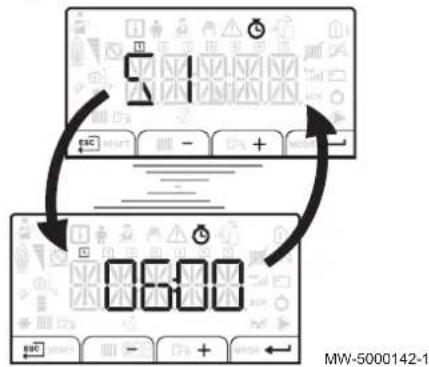

Fig.50 Réglage de l'heure

MW-5000142-1

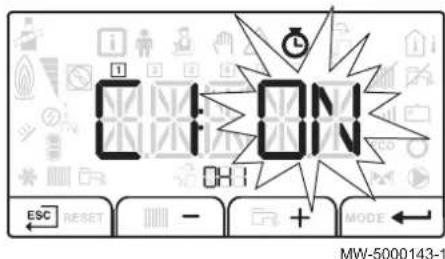

Fig.51 Sélection de l'état

ON ESC RESET - + MODE MW-5000143-1

4.

Sélectionner le numéro du jour souhaité en appuyant sur les touches ou jusqu'à ce que l'icône dédié au jour souhaité clignote, puis valider en appuyant sur la touche ←

Jour sélectionné Description
1,2,3,4 toés és jours de	a semaine
1	lundi
2	mardi
3	mercredi
4	jeudi
5	vendredi
6	samedi
7	dimanche

Remarque La touche + permet de se déplacer vers la droite.

Remarque La touche — permet de se déplacer vers la gauche.

1. Régler l'heure de début de la période S1 en appuyant sur les touches ou, puis valider en appuyant sur la touche.

i Remarque Pas de réglage : 10 minutes Le réglage END détermine la fin.

1. Sélectionner l'état C1 correspondant à la période S1 en appuyant sur les touches + pu pour, puis valider en appuyant sur la touche ←.

Etats C1 à C6 des périodes S1 à S6	Description
ON mode confort actif
OFF mode réduit actif

1. Répéter les étapes 3 à 5 pour définir les périodes de confort S1 à S6 et les états associés C1 à C6

2. Revenir à l'affichage principal en appuyant sur la touche ESC

Exemple :

Horaire S1 C1 S2

C2 S3

C3 S4 C4

S5 C5 S6

C6

06:00-22:00 06:00

ON 22:00 OFF END

06:00-08:0011:30-13:30

06:00

ON

08:00

OFF

11:30

ON

13:30

OFF

END

06:00-08:0011:30-14:0017:30-22:00

06:00

ON

08:00

OFF

11:30

ON

14:00

OFF

17:30

ON

22:00

OFF

9 Entretien

9.1 Généralités

Il est recommandé de faire inspecter et d'assurer l'entretien de la chaudière à des intervalles périodiques.

• L'entretien et le nettoyage de la chaudière doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
• Effectuer une inspection et un ramonage au moins une fois par an, ou davantage selon la réglementation en vigueur dans le pays.

Attention

L'absence d'entretien annule la garantie.

Attention

Les opérations de maintenance doivent être effectuées par un professionnel qualifié.

Attention

Utiliser uniquement des pièces de rechange d'origine.

9.2 Instructions d'entretien

Fig.52 Attention aux fuites d'eau

AD-0001507-A

1. Vérifier la pression hydraulique dans l'installation.

Remarque

Si la pression hydraulique est inférieure à 0,08 MPa (0,8 bar), il convient de rajouter de l'eau. Compléter le niveau d'eau dans l'installation de chauffage pour atteindre une pression hydraulique comprise entre 0,15 et 0,2 MPa (1,5 et 2,0 bar).

1. Contrôler visuellement la présence éventuelle de fuites d'eau.
2. Ouvrir et fermer les robinets des radiateurs plusieurs fois par an. Ceci permet d'éviter que les robinets ne se grippent.
3. Nettoyer l'extérieur de la chaudière à l'aide d'un chiffon humide et d'un détergent doux.

9.2.1 Contrôler la pression hydraulique

La pression hydraulique doit s'élever au minimum à 0,08 MPa (0,8 bar).

1. Compléter le niveau d'eau de l'installation de chauffage. La pression hydraulique conseillée à froid se situe entre 0,10 MPa (1,0 bar) et 0,15 MPa (1,5 bar).

9.2.2 Rajouter de l'eau dans l'installation

Si nécessaire, faire compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 0,15 et 0,2 MPa (1,5 et 2 bar)).

1. Ouvrir les robinets de tous les radiateurs raccordés au système de chauffage.
2. Régler le thermostat d'ambiance sur une température aussi basse que possible.
3. Mettre la chaudière en mode arrêt/hors gel.
4. Ouvrir le robinet de remplissage.
5. Refermer le robinet de remplissage lorsque le manomètre indique une pression de 0,15 MPa (1,5 bar).
6. Mettre la chaudière en mode chauffage.
7. Lorsque la pompe est arrêtée, effectuer une nouvelle purge et compléter la pression d'eau.

Remarque

Remplir et purger l'installation 2 fois par an devrait suffire pour obtenir une pression hydraulique adéquate. S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.

9.2.3 Instructions pour le ramoneur

Vérifier la combustion lors de chaque ramonage.

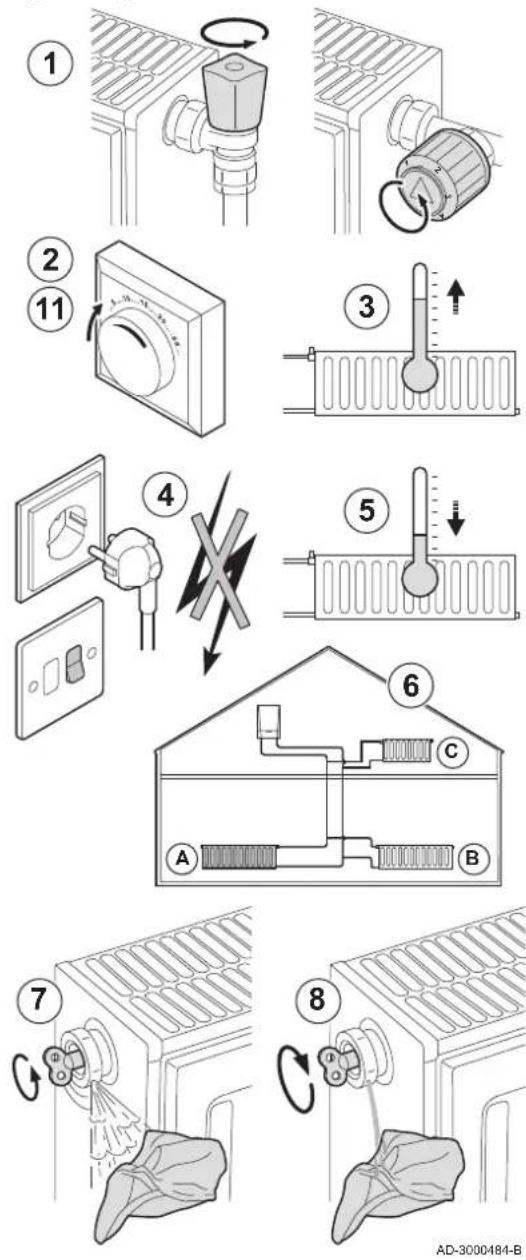

9.3 Purge de l'installation

Fig.53 Purge de l'installation

Il est indispensable de purger l'air éventuellement présent dans l'appareil, les conduites ou la robinetterie pour éviter les désagréments sonores susceptibles de se produire lors du chauffage ou du soutirage de l'eau. Procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés à l'installation.
2. Régler le thermostat d'ambiance sur la température maximale possible.
3. Attendre que les radiateurs soient chauds.
4. Eteindre la chaudière.
5. Attendre environ 10 minutes, jusqu'à ce que les radiateurs soient froids au toucher.
6. Purger les radiateurs. Commencer par les étages inférieurs puis remonter au fur et à mesure.
7. Ouvrir le purgeur à l'aide de la clé de purge et placer un chiffon contre le purgeur.
8. Patienter jusqu'à ce que de l'eau sorte du purgeur, puis fermer le purgeur.

Avertissement

L'eau de l'installation de chauffage peut encore être chaude.

1. Mettre la chaudière en marche.
   Un cycle de purge de trois minutes démarre automatiquement.
2. Après la purge, vérifier que la pression hydraulique de l'installation est toujours correcte.

Remarque

Si la pression hydraulique est inférieure à 0,8 bar, ajouter de l'eau. Le cas échéant, remplir l'installation de chauffage central (la pression hydraulique recommandée est de 1,5 bar à 2 bar).

1. Régler le thermostat d'ambiance ou la régulation.

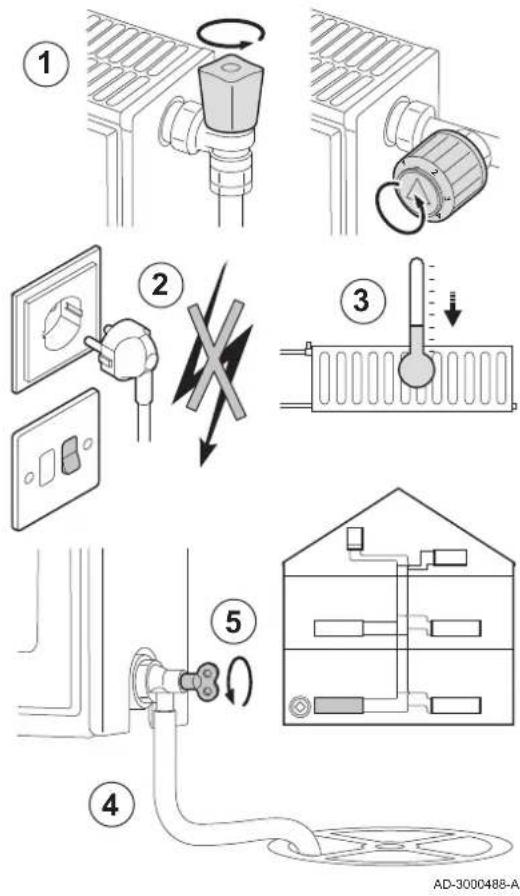

9.4 Vidange de l'installation

Fig.54 Vidange de l'installation

Une vidange de l'installation de chauffage central peut s'avérer nécessaire en cas de remplacement des radiateurs, de fuite d'eau importante ou de risque de gel. Procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés à l'installation.
2. Couper l'alimentation électrique de la chaudière.
3. Attendre environ 10 minutes, jusqu'à ce que les radiateurs soient froids au toucher.
4. Raccorder un flexible de vidange au point de vidange le plus bas. Placer l'extrémité du flexible dans une bouche d'évacuation ou tout autre endroit où l'eau vidangée ne cause aucun dommage.
5. Ouvrir le robinet de remplissage/vidange du système de chauffage central. Vidanger l'installation.

Avertissement

L'eau de l'installation de chauffage peut encore être chaude.

1. Lorsque l'eau cesse de s'écouler du point de vidange, fermer le robinet de vidange.

10 En cas de dérangement

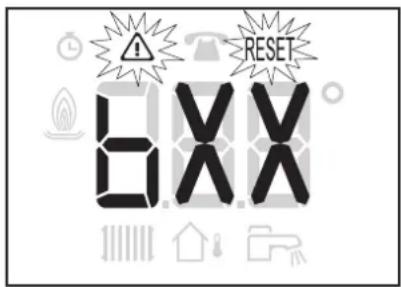

10.1 Messages d'erreur B-Control

Fig.55 Affichage des codes erreurs

6XX RESET

MW-3000240-2

10.1.1 Blocage

Un blocage correspond à un état (temporaire) de la chaudière suite à une anomalie. L'afficheur indique un code de blocage. Le boîtier de commande essaie de redémarrer la chaudière à plusieurs reprises.

Remarque

Une fois que la cause du blocage a été éliminée, la chaudière redémarre automatiquement.

10.1.2 Affichage des codes d'erreurs

Si une erreur est détectée, le code d'erreur s'affiche automatiquement.

Remarque

Les icônes et cléquent.

10.1.3 Verrouillage

Si les conditions de blocage subsistent après plusieurs tentatives de démarrage, la chaudière se met en mode verrouillage (également appelé défaut).

Remarque

La chaudière ne reprend son fonctionnement normal que si les causes du verrouillage ont été éliminées et suite à une réinitialisation d'entretien ou effectuée par un utilisateur.

10.1.4 Affichage des codes de défauts

Si un défaut est détecté, le code de défaut s'affiche automatiquement.

Fig.56 Affichage des codes de défauts

EXX MW-6000210-2

10.2 Messages d'erreur IniControl 2

Fig.57 Redémarrage de l'appareil

ESC RESET - + MODE ← MW-5000060-2

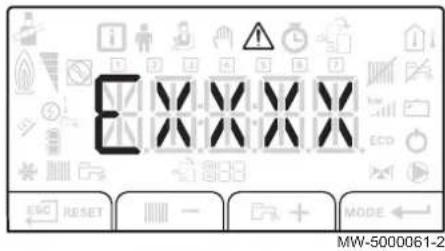

Fig.58 Affichage des codes erreurs

E E E RESET - MODE MW-5000061-2

Fig.59 Accès aux menus

08:20 ESC RESET MODE MW-5000009-3

10.2.1 Messages d'erreurs

1. Appuyer sur pendant 3 secondes pour redémarrer l'appareil.

Remarque

Les codes précédents s'affichent en alternance.

En mode économique, l'appareil ne démarrera pas un cycle de réchauffage d'eau chaude sanitaire après un cycle de chauffage central.

1. Appuyer brièvement sur la touche pour afficher à l'écran l'état de fonctionnement courant.

Pour de plus amples informations, voir

Navigation dans les menus, page 19

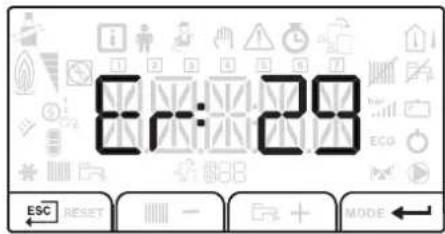

10.2.2 Historique des erreurs

1. Accéder au niveau des menus en appuyant simultanément sur les 2 touches de droite.

Fig.60 Accès au menu des Dérangements

8:28 ESC RESET MODE

MW-5000043-1

1. Sélectionner le menu des Dérangements en appuyant sur ←
2. Appuyer sur les touches du pour faire défiler l'historique des codes d'erreurs.
3. Appuyer sur pour accéder aux détails du code erreur affiché.

Pour de plus amples informations, voir

Navigation dans les menus, page 19

11 Mise hors service

11.1 Procédure de mise hors service

Fig.61 Coupure de l'alimentation électrique

MW-0000149-1

Procéder comme suit pour mettre la chaudière hors service de manière temporaire ou permanente.

1. Placer l'interrupteur Marche / Arrêt sur position Arrêt.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée de fioul.
4. Assurer la protection antigel.
5. Faire ramoner soigneusement la chaudière et la cheminée.
6. Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
7. Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon.
8. Vidanger le préparateur d'eau chaude sanitaire et les tuyauteries d'eau sanitaire (pour les installations avec préparateur d'eau chaude sanitaire).

11.2 Procédure de remise en service

Avertissement

Seul un professionnel qualifié est autorisé à intervenir sur la chaudière et l'installation de chauffage.

S'il est nécessaire de procéder à la remise en service de la chaudière, procéder comme suit :

1. Rétablir l'alimentation électrique de la chaudière.
2. Déposer le siphon.
3. Remplir le siphon d'eau. Le siphon doit être rempli jusqu'au repère.
4. Remonter le siphon.
5. Remplir l'installation de chauffage central.
6. Démarrer la chaudière.

12 Mise au rebut

12.1 Mise au rebut et recyclage

Fig.62 Recyclage

Fig.63 Coupure de l'alimentation électrique

MW-0000149-1

Avertissement

Le démontage et la mise au rebut de la chaudière doivent être effectués par un professionnel qualifié conformément aux réglementations locales et nationales en vigueur.

Procéder comme suit pour démonter la chaudière :

1. Éteindre la chaudière.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée fioul.
4. Couper l'alimentation en eau.
5. Vidanger l'installation.
6. Déposer le flexible de purge d'air au-dessus du siphon.
7. Déposer le siphon.
8. Déposer les conduits air / fumées.
9. Débrancher tous les tuyaux situés sous la chaudière.
10. Démonter la chaudière.

13 Economies d'énergie

Conseils pour économiser de l'énergie :

• Ne pas boucher les aérations.
• Ne pas couvrir les radiateurs. Ne pas mettre en place des rideaux devant les radiateurs.
• Mettre en place des panneaux réflecteurs à l'arrière des radiateurs pour éviter des pertes de chaleur.
• Isoler les tuyauteries dans les pièces qui ne sont pas chauffées (caves et greniers).
• Fermer les radiateurs dans les pièces non utilisées.
• Ne pas laisser couler inutilement de l'eau chaude (et froide).
• Installer un pommeau de douche économique pour économiser jusqu'à 40 % d'énergie.
• Préférer une douche à un bain. Un bain consomme 2 fois plus d'eau et d'énergie.

14 Garantie

14.1 Généralités

Vous venez d'acheter l'un de nos appareils et nous vous remercions de votre confiance.

Pour garantir un fonctionnement sûr et efficace, nous vous recommandons d'inspecter l'appareil régulièrement et de procéder aux opérations d'entretien nécessaires.

Votre installateur ou notre service après-vente sont à votre disposition.

14.2 Conditions de garantie

Les dispositions qui suivent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.

Votre appareil bénéficie d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionnée sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié).

Nous ne saurions en particulier être tenus pour responsables des dégâts matériels, pertes immatérielles ou accidents corporels consécutifs à une installation non conforme :

• aux dispositions légales et réglementaires ou imposées par les autorités locales,
• aux dispositions nationales, voire locales et particulières régissant l'installation,
• à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des appareils,

Notre garantie est limitée à l'échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'œuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pièces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc., ne sont garantis que s'ils n'ont jamais été démontés.

Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables.

© Copyright

Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.

DE DIETRICH THERMIQUE S.A.S

www.dedietrich-thermique.fr

Direction des Ventes France

57, rue de la Gare

F-67580 MERTZWILLER

[phone]

[phone]

[phone]

Serviceline [phone]

[phone]

[e-mail]

DUEDI S.r.l.

www.duediclima.it

WALTER MEIER (Climat Suisse) SA

www.waltermeier.com

Z.I. de la Veyre B, St-Légier

CH-1800 VEVEY 1

[phone]

Serviceline [phone]

[phone]

[e-mail]

DE DIETRICH

57, rue de la Gare F- 67580 MERTZWILLER

PART OF BDR THERMEA
