Marque	Soler & Palau
Modèle	ONDA CRISTAL900 N
Type	Hotte murale encastrable
Usage	Extraction ou recyclage
Largeur	900 mm
Distance minimale au-dessus de la cuisinière	650 mm
Nombre de vitesses	3
Éclairage	Lampe halogène 20W G4 12V
Type de commandes	Boutons poussoirs
Diamètre de conduit	150 mm
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtres à charbon actif	Non lavables, remplacement tous les 4 mois
Alimentation électrique	220-240 V ~50/60 Hz
Double isolation	Oui (pas de mise à la terre nécessaire)
Matériau du dôme	Verre
Cheminée télescopique	Incluse

FOIRE AUX QUESTIONS - ONDA CRISTAL900 N Soler & Palau

Comment installer la hotte ONDA CRISTAL900 N ?

L'installation doit être effectuée par un professionnel qualifié. Fixez la hotte centrée au-dessus de la cuisinière à une distance minimale de 650 mm. Percez les trous selon le gabarit, insérez les chevilles et vissez. Raccordez le conduit d'évacuation de 150 mm pour le mode extraction ou installez les filtres à charbon pour le mode recyclage. Montez la cheminée télescopique et le dôme en verre si présent.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 650 mm au-dessus des plaques de cuisson électriques ou à gaz.

Comment nettoyer les filtres à graisse ?

Retirez les filtres métalliques (Fig.4). Lavez-les avec une solution d'eau et de détergent liquide neutre, ou au lave-vaisselle. Rincez abondamment à l'eau tiède et laissez sécher. Nettoyez-les au moins tous les deux mois.

Quand faut-il remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés tous les 4 mois au maximum, ou plus souvent selon l'utilisation.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'alimentation. Dévisser soigneusement le disque de verre avec un tournevis. Remplacez la lampe par une du même type : MAX 20W G4 12V. Ne touchez pas l'ampoule après une utilisation prolongée.

Quelle est la consommation électrique de la hotte ?

La hotte fonctionne en 220-240 V ~50/60 Hz. La puissance exacte du moteur n'est pas spécifiée dans la notice, mais la lampe est de 20 W. Pour la puissance totale, consultez la plaque signalétique de l'appareil.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Vous devez installer deux filtres circulaires à charbon actif (accessoires non fournis). L'air est filtré puis renvoyé dans la pièce.

Comment raccorder électriquement la hotte ?

L'appareil est à double isolation, pas de mise à la terre. Branchez le fil marron sur L (phase) et le fil bleu sur N (neutre). Utilisez un interrupteur omnipolaire avec une ouverture de contacts d'au moins 3 mm.

Que faire en cas de panne de la hotte ?

Contactez votre distributeur ou un service technique agréé S&P. Toute manipulation par une personne non habilitée annule la garantie.

Comment entretenir la hotte régulièrement ?

Nettoyez les surfaces extérieures avec un torchon imbibé d'alcool éthylique ou de détergent neutre non abrasif. Lavez les filtres à graisse tous les 2 mois et remplacez les filtres à charbon tous les 4 mois. Débranchez toujours avant toute opération.

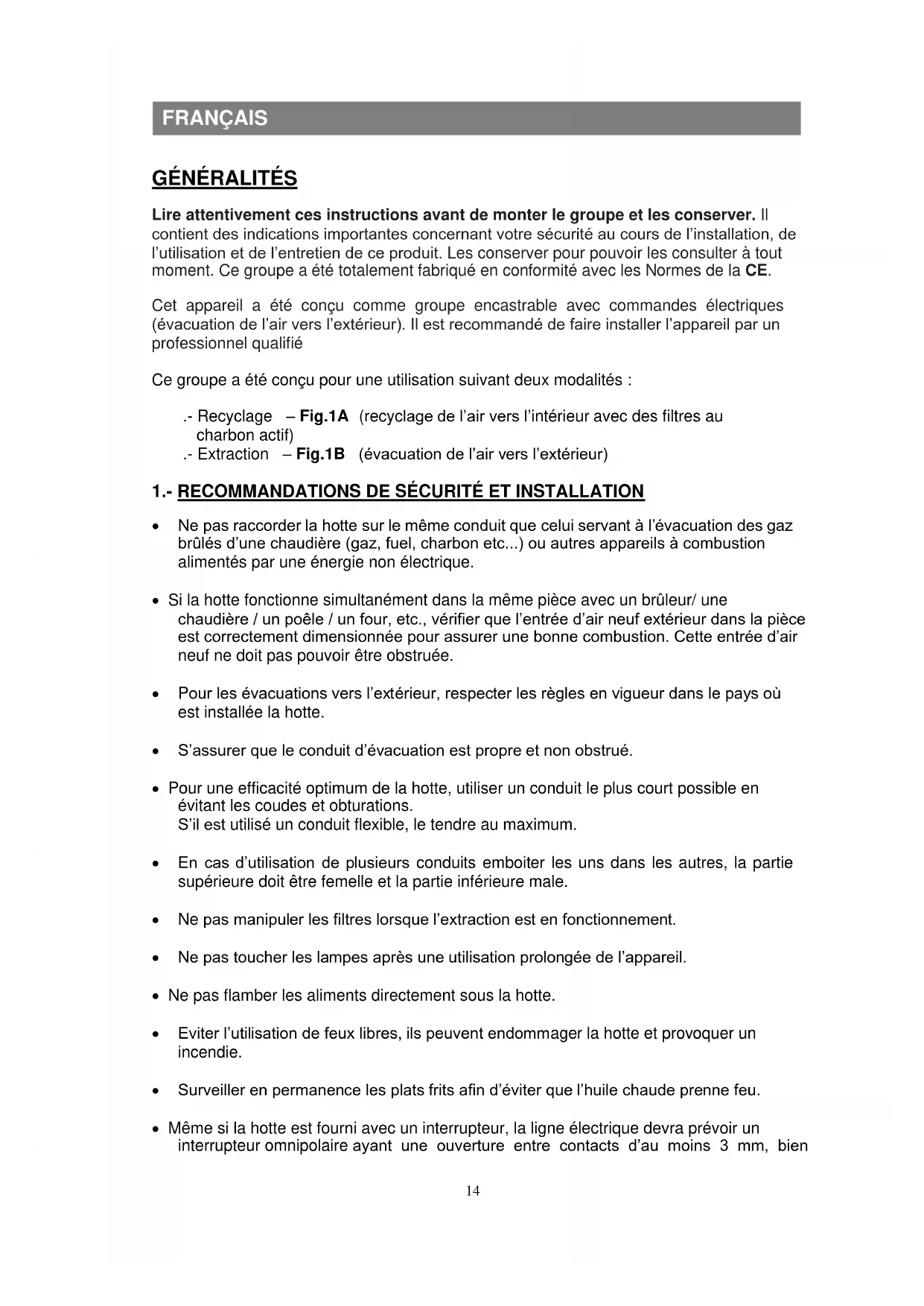

MODE D'EMPLOI ONDA CRISTAL900 N Soler & Palau

Lire attentivement ces instructions avant de monter le groupe et les conserver. Il contient des indications importantes concernant votre sécurité au cours de l'installation, de l'utilisation et de l'entretien de ce produit. Les conserver pour pouvoir les consulter à tout moment. Ce groupe a été totalement fabriqué en conformité avec les Normes de la CE.

Cet appareil a été conçu comme groupe encastrable avec commandes électriques (évolution de l'air vers l'extérieur). Il est recommandé de faire installer l'appareil par un professionnel qualifié.

Ce groupe a été conçu pour une utilisation suivant deux modalités :

Recyclage - Fig.1A (recyclage de l'air vers l'intérieur avec des filtres au charbon actif) - Extraction - Fig.1B (évolution de l'air vers l'extérieur)

1.- Recommandations de sécurité et installation

• Ne pas raccorder la hotte sur le même conduit que celui servant à l'évacuation des gaz brûlés d'une chaudière (gaz, fuel, charbon etc.) ou autres appareils à combustion alimentés par une énergie non électrique.
• Si la hotte fonctionne simultanément dans la même pièce avec un brûleur/ une chaudière / un poêle / un four, etc., vérifier que l'entrée d'air neuf extérieur dans la pièce est correctement dimensionnée pour assurer une bonne combustion. Cette entrée d'air neuf ne doit pas pouvoir être obstruée.
• Pour les evacuations vers l'extérieur, respecter les règles en vigueur dans le pays où est installée la hotte. S'assurer que le conduit d'évacuation est propre et non obstrué.
• Pour une efficacité optimale de la hotte, utiliser un conduit le plus court possible en évitant les coudes et obturations.

S'il est utilisé un conduit flexible, le tendre au maximum.

• En cas d'utilisation de plusieurs conduits emboîtés les uns dans les autres, la partie supérieure doit être femelle et la partie inférieure male.
• Ne pas manipuler les filtres lorsque l'extraction est en fonctionnement.
• Ne pas toucher les lampes après une utilisation prolongée de l'appareil.
• Ne pas flamber les aliments directement sous la hotte.
• Eviter l'utilisation de deux libres, ils peuvent endommager la hotte et provoquer un incendie. Surveiller en permanence les plats frits afin d'éviter que l'huile chaude prenne feu.
• Même si la hotte est fournie avec un interrupteur, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien

dimensionné par rapport à la charge (en incluant l'extracteur déporté) et conforme aux normes en vigueur.

• Ce produit ne doit pas être utilisé par des personnes (enfants compris) souffrant d'un handicap physique, sensoriel ou mental, ou ne disposant pas de l'expérience ou des connaissances adéquates, si elles ne sont pas supervisées par une personne responsable de leur sécurité ou si cette personne ne leur a pas donné les instructions adéquates. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.
• Avant toute opération de maintenance ou d'entretien, toujours débrancher l'alimentation électrique de la hotte.
• Ne jamais monter de lampe d'une puissance supérieure à celle indiquée. Toujours utiliser le même type de lampe que celles installées d'origine. Fig 9-1 ou Fig 9-2 (selon le modèle acquis).
• Si les opérations de nettoyage ne sont pas réalisées dans le respect des instructions de « UTILISATION ET ENTRETIEN », il existe un risque d'incendie.

2. Installation

L'installation et le raccordement électrique doivent être effectués par une personne qualifiée.

2.1.- Raccordement électrique

L'appareil est à double isolation électrique, et n'a donc pas besoin de mise à terre.

• Vérifier que la tension et la fréquence du réseau coïncident avec les données de la plaque signalétique.
• Le branchement électrique doit être effectué de la façon suivante:

$$ \begin{array}{r l} \text {M a r r o n} & = L (\text {L i g n e}) \ \text {B l e u} & = N (\text {N e u t r e}) \end{array} $$

• Même si l'appareil est équipé d'un interrupteur, à l'installation il est recommandé d'installer l'appareil de sorte que la prise de raccordement au réseau reste accessible (Fig. 2).
• En cas de branchement direct au réseau électrique, l'installateur dispose d'une fiche de connexion dans le boîtier de raccordement.

• La hotte doit être fixée centrée par rapport au plan de cuisson et à une distance supérieure à 650 mm des plaques de cuisson. S'assurer que les vis et les chevilles sont adaptées pour le type de mur sur lequel la hotte est fixée.
• Avant d'effectuer le montage, retirer le/les filtre(s). (Fig.4).
• Percer les 6 trous A-B-C, de Φ 6 mm, en respectant les dimensions indiquées (Fig.3).
• Insérer les vis (Fig.3-A) sans les serrer et suspendre la hotter. Puis, fixer le corps de la hotter au mur avec les deux vis intérieures (Fig.3-C). Fixer le support de la cheminée téléscopique décorative (Fig.5-1). S'assurer que toutes les vis sont bien serrées.

Modalité d'extraction:

• Raccorder la bride de soufflage (Fig.5-3-A) à l'orifice de sortie vers l'extérieur avec un conduit de diamètre 150 mm. Utiliser de la bande adhésive pour réaliser les raccordements et éviter les fuites d'air.

Modalité de recyclage:

• Si l'installation ne dispose pas d'une évacuation vers l'extérieur, prévoir deux filtres circulaires au charbon actif, disponibles comme accessoire et non fournis avec la hotte. Pour les monter, voir (Fig.6).
• Fixer au mur la dérivation en plastique, juste en dessous du support de la cheminée téléscopique (Fig.7). Les deux têtons de positionnement sur le support permettent le montage correct de la dérivation en plastique.
• Il est possible de recouper la dérivation en plastique pour qu'elle s'adapte bien à l'intérieur de la partie supérieure de la cheminée téléscopique et que les sorties d'air soient correctement positionnées par rapport aux grilles de rejet. (Fig.8).
• Raccorder, à l'aide d'un conduit de diamètre 150 mm, la bride et la dérivation en plastique. Utiliser de la bande adhésive pour réaliser les raccordements et éviter les fuites d'air. (Fig.10).

2.3.- Montage de la cheminée téléscopique

• Plier la languette, située en partie basse de la cheminée, vers l'intérieur de la cheminée téléscopique (Fig.5-2), pour faciliter son montage.
• Fixer la partie inférieure de la cheminée téléscopique sur la hotte avec les deux vis situées à l'intérieur de la cheminée. (Fig.5-3-B).
• Étirer la partie supérieure de la cheminée téléscopique jusqu'au support supérieur et la fixer avec les deux vis fournis. (Fig.5-1).

2.4.- Montage du dôme en verre (seulement pour le modulo ONDA cristal)

• Placer délicatement le dôme en verre sur la hotte et le fixer avec les 4 rondelles en caoutchouc (C) et les 4 vis (D) comme indiqué (Fig. 11).

3.- Utilisation

• Il est recommandé de faire fonctionner la hotte avant de commencer à cuisiner et de la laisser fonctionner pendant 15 minutes après avoir terminé de cuisiner. Description des fonctions, des commandes type boutons poussoirs (Fig. 9)

A. Lumière MARCHE/ARRET B. Arrêt hotte C. Petite vitesse d'extraction D. Vitesse moyenne d'extraction E. Grande vitesse d'extraction

4.-ENTRETIEN

IMPORTANT! Avant toute opération de maintenance ou d'entretien, toujours débrancher la hotte.

• Le bon fonctionnement de la hotte dépend de la régularité avec laquelle s'effectue l'entretien, surtout des filtres à graisses et du filtre à charbon actif.
• Les filtres métalliques seront à retenir les particules deGRAISSÉ en suspension dans l'air, pouvant, au bout d'un certain temps et en fonction de l'utilisation qui est faite de la hotte, les colmater. Pour éviter le risque évientuel d'incendies, nettoyer les filtres au moins tous les deux mois, en suivant les instructions ci-après:
• Retirer les filtrres (Fig.4) et les laver avec une solution d'eau et de détergent liquide neutre, en laissant ramollir l'encrassement.

-- Rincer en abondance à l'eau tiède et laisser sécher. - Les filtres peuvent également être lavés au lave-vaisselle.

• Après plusieurs lavages, les panneaux en aluminium filtrant peuvent présenter quelques altérations de couleur. Ceci ne donne pas lieu à des réclamations pour remplacement.
• Les filtres au charbon actif ne sont pas lavables ou régénérables et doivent être remplacés tous les quatre mois au plus. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de la hotte, du type de cuisine et de la fréquence à laquelle le(s) filtre(s) à graisses est(sont) nettoyé(s).
• Nettoyer régulièrement les tâches de graisse autour du ventilateur et sur toutes les surfaces, à l'aide d'un torchon imbibé d'alcool éthylique ou d'un détergent liquide neutre non abrasif.
• Pour remplacer les lampes (Fig. 12), dévisser soigneusement le disque de verre avec un tournevis. Retirer la lampe et la remplacer par une lampe du même type et de mêmes caractéristiques : MAX 20W G4 12V.

ATTENTION! Ne pas toucher les lampes après une utilisation prolongée de la hotte.

5.- Mise hors service et recyclage

La norme de la CEE et l'engagement que nous devons maintenir envers les futures générations nous obligent à recycler le matériel ; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage, et d'emmener les appareils remplacés au Gestionnaire de Déchets le plus proche.

6.- Assistance technique

Pour toute anomalie de l'appareil, prendre contact avec votre distributeur.

Toute manipulation effectuée par des personnes n'appartenant pas aux services officiels S&P entraînera l'annulation de votre garantie.

S&P EST HABILITE À RÉALISER DES MODIFICATIONS DU PRODUIT SANS EN AVERTIR LE CLIENT À L'AVANCE.
