Caractéristiques techniques	Téléviseur SCHAUB LORENZ LT4220312, écran LED de 42 pouces, résolution Full HD (1920 x 1080 pixels)
Connectivité	2 ports HDMI, 1 port USB, entrée VGA, entrée AV, sortie audio numérique
Utilisation	Idéal pour le visionnage de films, séries et jeux vidéo, compatible avec les décodeurs et consoles de jeux
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs, mise à jour du firmware si disponible
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, débrancher en cas d'orage
Informations générales	Consommation énergétique : classe A, dimensions (sans pied) : 96.5 x 57.5 x 8.5 cm, poids : 10 kg

FOIRE AUX QUESTIONS - LT4220312 SCHAUB LORENZ

Comment régler le son de mon téléviseur SCHAUB LORENZ LT4220312 ?

Pour régler le son, appuyez sur le bouton 'Menu' de votre télécommande, allez dans 'Audio' et ajustez le volume selon vos préférences.

Comment connecter mon téléviseur SCHAUB LORENZ LT4220312 à Internet ?

Accédez au menu 'Réglages', sélectionnez 'Réseau', puis 'Paramètres de connexion'. Choisissez votre réseau Wi-Fi et entrez le mot de passe si nécessaire.

Que faire si l'image de mon téléviseur SCHAUB LORENZ LT4220312 est floue ?

Vérifiez les connexions des câbles vidéo et assurez-vous qu'ils sont bien branchés. Vous pouvez également essayer de changer la source d'entrée ou de réinitialiser les paramètres d'image.

Mon téléviseur SCHAUB LORENZ LT4220312 ne s'allume pas, que faire ?

Vérifiez que le téléviseur est correctement branché à une prise de courant fonctionnelle. Essayez également d'utiliser une autre prise ou un autre câble d'alimentation.

Comment mettre à jour le logiciel de mon téléviseur SCHAUB LORENZ LT4220312 ?

Accédez au menu 'Réglages', puis à 'Mise à jour du système'. Assurez-vous que votre téléviseur est connecté à Internet, puis suivez les instructions à l'écran pour effectuer la mise à jour.

Comment réinitialiser mon téléviseur SCHAUB LORENZ LT4220312 aux paramètres d'usine ?

Allez dans 'Réglages', puis 'Système', et sélectionnez 'Réinitialiser aux paramètres d'usine'. Suivez les instructions pour confirmer la réinitialisation.

Que faire si mon téléviseur SCHAUB LORENZ LT4220312 ne trouve pas de chaînes lors de la recherche automatique ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Essayez de relancer la recherche des chaînes dans le menu 'Installation' et vérifiez que vous êtes en mode 'TV' ou 'Antenne'.

Comment utiliser les ports HDMI de mon téléviseur SCHAUB LORENZ LT4220312 ?

Branchez votre appareil (comme un lecteur DVD ou une console de jeux) sur l'un des ports HDMI à l'arrière du téléviseur. Sélectionnez le port HDMI approprié à l'aide du bouton 'Source' de la télécommande.

Mon téléviseur SCHAUB LORENZ LT4220312 émet un bruit étrange, que faire ?

Vérifiez si le bruit provient des haut-parleurs ou d'une source externe. Si c'est le cas, essayez de débrancher tous les appareils externes pour isoler le problème. Si le bruit persiste, contactez le service clientèle.

MODE D'EMPLOI LT4220312 SCHAUB LORENZ

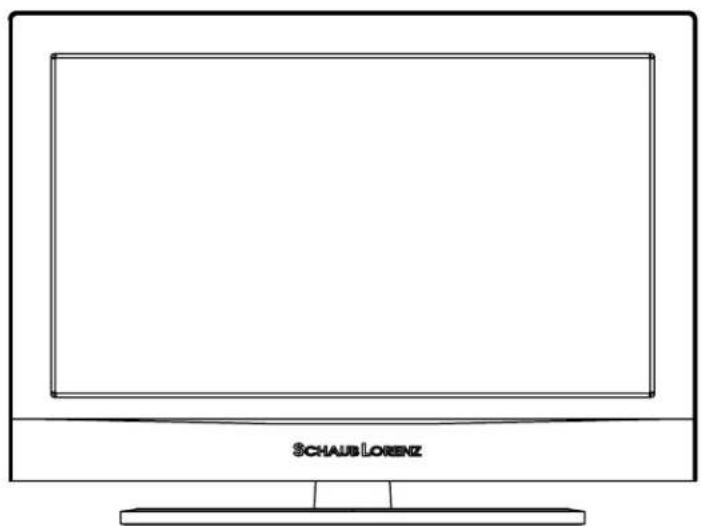

Instruction Manual

LT42-20312

Simplify life

Inhaltsverzeichnis

1. Sicherheitsanweisungen und Warnungen 2-6
2. Einführung 7-8
3. Installation 9-14
   4.Fernbedienung 15-16
4. TV Funktionen 17-22
5. Verhalten bei auftretenden Defekten 23

Wichtige Sicherheitsanweisungen

1. Lesen Sie diese Sicherheitsanweisungen sorgfältig durch
2. Bewahren Sie diese sorgfältig auf
3. Beachten Sie alle Warnungen
4. Befolgen Sie alle Sicherheitswannungen
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser
6. Reinigung das Gerät nur mit einem trockenem Tuch
7. Blockieren Sie keine Luftungsöffnungen
8. Installieren Sie das Gerät unter Beachtung der Herstelleranweisungen
9. Installieren Sie das Gerät nicht in der Nähe von Hitzequellen, wie z.B. Radiatoren, Öfen oder ähnlichen Apparaturen die Hitzeprodukieren bzw. ausstrahlen

1. Achten Sie daraufuf, dass das Stromkabel so verlegt wird, dass man nicht daraufuf treten kann und weder am Stromauslass noch am Kabelausgang des Gerätes gezogen werden kann
2. Verwenden Sie nur Zubehor, welches vom Hersteller angegeben wird
3. Stecken Sie das Gerät während eines Gewitters oder wenn es über länger Zeit nicht verwendet wird, ab.
4. Lassen Sie Reparatur oder Servicearbeiten nur von qualifiziertem Servicepersonal durchführten. Ein Reparaturservice ist erst notwendig, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, z. B. wenn der Stromsteckplatz oder das Kabel beschädigt wurde, wenn Flüssigkeit oder andere Objekte eingedrungen sind, wenn das Gerät Wasser oder anderen Flüssigkeiten ausgesetzt wurde, es nicht normal Funktioniert oder gestürzt ist oder wurde.
5. Achten Sie darauf, dass das Gerät keiner hohen Luftfeuchtigkeit oder Nasse ausgesetzt wird. Platzieren Sie keine mit Flüssigkeit gefüllten Behälter (z.B. Vasen) auf dem Gerät und achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.
6. Soltte noch Flüssigkeiten oder Gegenstände in das Gerät gelangen, schalten Sie davon das Gerät ab undziehen Sie den Netzstecker. Kontaktieren Sie anschließend einen qualifizierten Fachmann zur Überprüfung und Reparatur des Gerätes.

Um die Gefahr eines elektrischen Schlags zu verhindern, entfern Sie keinesfalls die Abdeckungen bzw. Rückseite des Gerätes. Es befinden sich keine zu servicierende Teile im Gerät. Im Fälle einer Reparatur wenden Sie sichitte an ein qualifiziertes Servicepersonal.

Dieses Symbol bedeutet, dass sich gefährliche Spannungen, welche einen gefährlichen oder tödlichen Elektroschock verursichen können, in this gemarbeit befinden.

Dieses Symbol bedeutet, dass sich in thisem Abschnitt wichtige Benutzungs- und Verhaltensanweisungen befinden.

Warning: Um Feuer oder die Gefahr eines Elektroschockes zu vermeiden, setzen Sie das Gerä keinesfalls Feuchigkeit oder Flüssigkeiten aus.

Warning

In thisem Fornsehempfänger werden hohe Spannungen verwendet. Entfermen Sie die Abdeckung auf der Rückseite des Gerätes nicht. Lassen Sie jegliches Service oder Reparaturen ausschließlich von qualifizierten Servicepersonala durchführten.

Warnung

Um Feuer oder die Gefahr eines Elektroschockes zu vermeiden, setzen Sie das Geräte keinesfalls Feuchtigkeit oder Flüssigkeiten aus.

Warnung

Achten Sie darauf, dass keine Gegenstände in die Öffnungen des Gerätes gelangen oder gewaltsam eingeführt werden.
Schüten Sie niemals Flüssigkeit in oder auf das Gerät.

Warning

Bedecken Sie keinesfalls die Ventilationsöffnungen auf der Rückseite des Gerätes. Ausreichende Ventilation ist wichtig, um Defekte in elektrischen Komponenten zu verhindern.

Warning

Klemmen Sie das Stromkabel nicht unter dem Gerät ein.

Hinweis:

Stellen Sie sich nimels auf das Gerät, lehen Sie sich nicht daran an und stößen sie nimels das Gerät oder dessen Abstellfläche. Achten Sie besonders auf ihre Kinder. Schwere Schäden können dadurch verursacht werden.

Hinweis

Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Racks, Regalen oder Tischen. Schwere Verletzungen oder die Beschädigung des Gerätes können durch den Sturz verursacht werden.

Hinweis

Wenn das Gerat über längerne Zeit nicht verwendet wird, ist es rasmes es von der Stromquelle zu trennen.

Hinweis

Vermeiden Sie es, dass Gerat direkter Sonneneinzahlung oder anderen Hitzequellen ausszusetzen, stellen Sie es nicht auf anderen Geräte, welche Wärme abgeben, z. B. Videokassettenrekorder und Audiogeräte. Stellen Sie keine offene Lichtquellen, z. B. brennende Kerzen auf das Gerät.

Hinweis

Wenn das Gerät in einem Einbauschrank oder ähnlich installiert wird, beachten Sieitte den Mindestabstand. Die Hitze, welche sich mit der Zeit bildet, kann die Lebensdauer ihres Gerätes verkurzen oder Gefahren verursachen.

Einführung

Vielen Dank, dass Sie dieses Gerät ausgewählt haben. Um das Produkt von Anfang an genieben zu konnen, lessen Sie das Benutzerhandbuchitte grundlich durch und bewahren Sie dieses sorgfältig auf, um jederzeit nachschlagen zu konnen.

Installation

Stellen Sie das Gerat im Raum so auf, dass das Licht nicht direkt auf den Bildschirm strahlt.
- Totale Dunkelheit oder Reflexionen am Bildschirm konnen Augenschäden verursachen. Santes und indirecte Licht wird für ein entspannten Fremsehen empfohlen.
- Lassen Sie genügend Platz zwischen Gerät und Wand, um eine ausreichende Luftzufuhr zu erhöglichen.
Vermeiden Sie sehr warme Plätze, um das Gehäuse und das Gerät vor Schäden zu schützen.
- Dieses Gerät kann mit einer 100-240 Volt, 50/60 Hz Wechselstromquelle verbunden werden. Verbinden Sie das Gerät niemals mit einer Gleichstromquelle oder irgendiner anderen Stromquelle. Klärn Sie im Zweifelsfall mit einem qualifizierten Techniker ab, welche Stromspannung und -stärke bei denen vorliegt Decken Sie die Ventilationsöffnungen niemals ab, wenn Sie das Gerät verwenden.

ACHTUNG:

Achten Sie daraufauf, dass keine Fremdkörper in das Gerät gelangen oder berühren Sie mit Fremdkörpmn Bauteile im Inneren des Gerätes. Verwenden Sie keinesfalls Zubehör welches nicht vom Hersteller empfohlen oder frei gegeben wurde.

Alle LCD Bildschirme arbeiten mit hohen Spannungen. Wenn Sie das Gehäuse reinigen (von Staub oder Schmutz) verwenden Sie ausschließlich trockene Tücher und stecken Sie das Gerät vorher vom Strom ab. Verwendten Sie zur Reinigung des Gerätes keinesfalls scharfe Lösungsmittel oder scharfe oder raue Putzlappen. In Zuge von Stürmen oder Gewitter stecken Sie das Stromkabel und das Antennenkabel ab, um Folgeschäden zu verhindern. Jegliche Reparaturem am Gerät dürfen nur von qualifizierten Servicepersonal durchgeführt werden.

ACHTUNG:

LCD-Displays werden mithilfe modernster Technik und unter Berücksichtigung der modernsten Technologien erstellt. Aufgrund der LCD-Bildpunkttechnologie und der dynamischen Ansteuerung der einzelnen Bildpunkte kann es passieren, dass einzeln Bildpunkte ständig Leuchten (in Zustand einer Farbe verbleiben) oder nicht mehr leuchten. Diese Zustand stellt keine Beeinträchtigung des Gerätes dar undrechtfertigt somit auch keinen Garantieanspruch gegenüber dem Hersteller. Der Hersteller leht den garantieanspruch der sich aus einzelnen ständig leuchtenden oder nicht leuchtenden Bildpunkten ab da aufgrund der technischen Gegebenheiten eines LCD-Displays nicht garantiert werden kann, dass dieser Zustand nicht auftritt.

ACHTUNG:

Vermieiden Sie Standbilder oder Einblendungen (PC, Fotos etc.), „große“ Zeitraume (abhängig von der Quelle, dem Alter des Displays, der Intensität der Bideinstellungen, Helligkeit, Kontrast, gewährter Modus etc) eingebrendet zu halten. Diese Standbilder oder Einblendungen konnen einen irreversibel „Memory Effekt“ (Abbildungen oder Konturen die nicht verschwinden) erzeugen, der ständig im Bild zu sehen ist. In thisem Fall lehtend der Hersteller einen Garantienanspruch ab.

ACHTUNG:

Abhängig vom jeweiligen Model werden die Geräte mit entsprechenden Ausstattungsdetails angeboten. Fragen Sie ihren Fachhandlernach den Ausstattungsdetailis ihres Gerätes. Änderung der Ausstattungsdetailsinhe vorhergehende Ankündigung. Alle Abbildungen und Beschreibungen sind ledglich zur Illustration und nicht deklarativ.

Hauptfunktionen-Hauptparameter

Bildgroße (diagonal - abhängig vom Modell)	42"
Auflösung	1920x1080
Format	16:9
TV-System	PAL-B/G, I, D/K SECAM-B/G, D/K, L, LL'
Videosignalsystem	PAL/NTSC/SECAM
Empfangene Sender	CATV 1-56, Z1-Z42
Verwendete Stromstärke	AC 100V-240V, 50/60 Hz
Stromverbrauch	42" 300W
Audio Ausgangsleistung (THD <=7%)	2x8W - 2x12W (Modellabhängig)
Signaleingang	Analog RGB(VGA) x1 High-Definition-Multimedia Interface HDMI x2 Rückseitiger Video Eingang x1 Rückseitiger S-Video Anschluss x1 Audioeingang x3 YCb (Pb) Cr (Pr) x1 SCART x2 (1xCVBS+RGB; 1xCVBS) seitlicher Videoeingang seitlicher S-Video seitlicher Kopfhörer
Horizontale Begrenzung (TV-Anschluss)	Composite Video Eingang >=350 Supervideo Eingang>=400 Y, Cb (Pb), Cr (Pr) >=400

Bei diesen Angaben handelt es sich um technische Produktangaben welche sie ohne vorhergehende Ankündigung änderngen. Die getätigten Angaben geben lediglich einen Überblick über die möglichen Anschlüsse des Gerätes - die exakten Anschlüsse erfragen Sieitte bei ihrem Fachhandler.

Zubehör

Stromkabel 1

Infrarot-Fernbedienung 1

Benutzerhandbuch 1

Batterien (AAA) 2

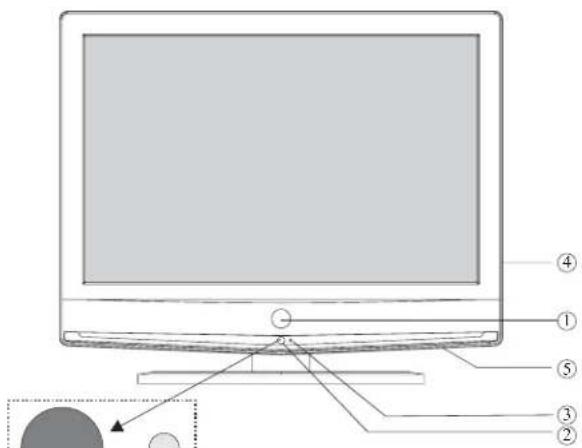

Vorderseite

1. Standby Taste: Fernseher Ein-Ausschalten (nur beim Modell 03)
   2: Fernbedienungssensor.
   3: Indicator LED: Grün Rot
   4: Bedienungselemente.
   5: Stromschalter Ein/Aus.

Bedienungselemente am Gerät

1. Source -Zeigt Zuspielquellen an
2. MENU - um das Hauptmenu anzuzeigen
3. CH + / CH

Im Analog TV-Modus betätgen Sie die CH+ oder CH- Taste, um zum nachst hohenen oder niedrigeren

Sender zu wechsein. Im MENU betatigen Sied die CH_4 oder CH_3 Taste um einen Menupunkt

zauwihien, Patiigen Si de Ch. oder die CH. Tota im Standby Stute um zum vorausgangsamen

Auszuwahlen. Betrugen sie die Cn+ oder die CH+ Tasse im Standby Status, um zum Vorangengemiet Modus zurückzukehren.

1. VOL+/VOL- -Einstellen der Tonlautstärke. Im MENU Einstellung des ausgewählten Menupunkttes

AV-Verbindung auf der Rückseite

Alle Steckplatze werden von links nach rechts aufgezahlt.

HDMI, VGA, CVBS, S-VIDEO, YPbPr, AUDIO-Input, SCART, Antenne, AC-POWER

Hinweis: CVBS1 und S-VIDEO1 teilen sich einen Audiokanal.

SCART1 (voll-belegt) ist ein Scart mit CVBS und RGB Eingang.

SCART2 (halb-belegt) ist ein Scart mit nur einem CVBS Eingang.

Wenn HDMI ein DVI Signal empfängt, wird das Tonsignal über „PC-Audio" für den Tonempfang

umgeschalten.

Wenn HDMI2 ein DVI Signal empfängt, wird das Tonsignal über "YPbPr Audio" für den Tonempfang

umgeschalten.

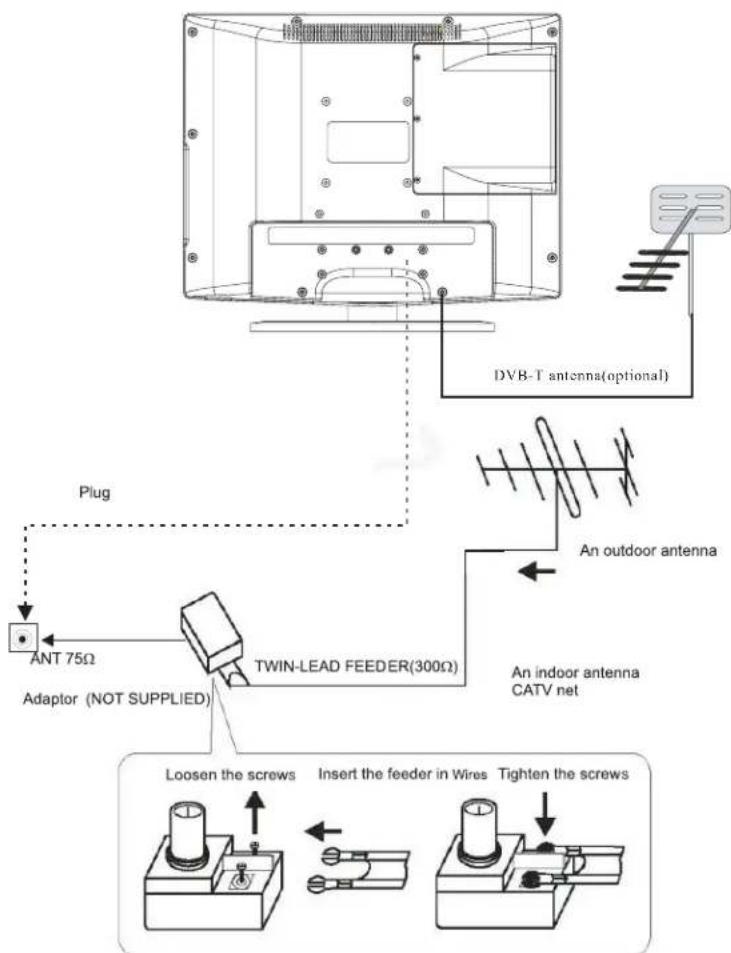

ANTENNE

Hinweis:

Innen/Aussenanntenverbindungsstecker - aktuelle Version: IEC (female)

Eingangswiderstand.75 OHM

Oben abgebildete Skizze zeigt auch die Anschlussmogglichkeit mit einer alten Innentenne, dessen zwei Pole separat verschraubt werden. These Antennene sind mittlerweile nur mehr seiten in Verwendung. Zur vollständigen Abbildung wurde dies jedoch angefohrt.

HINWEIS: Die abgebildete DVB-T Antenne muss nur angeschlossen werden, wenn das entsprechende Modell mit einem DVB-T Tuner ausgestellt ist. Wenn kein DVB-T Tuner integriert ist, wird ausschließlich die herkommliche Antenne bereitsigt.

PC

Schritte:

Versichern Sie sich, dass sowohl TV als auch PC im Status „Power off" sind.

1. Verbinden Sie VGA und Audjokabel.
2. Verbinden Sie das Stromkabel
3. Schalten Sie das LCD-TV Gerat ein, wechseln Sie in den PC-Modus
4. Schalten Sie den PC ein.

Die Einhaltung dieser Reihenfolge ist wichtigt

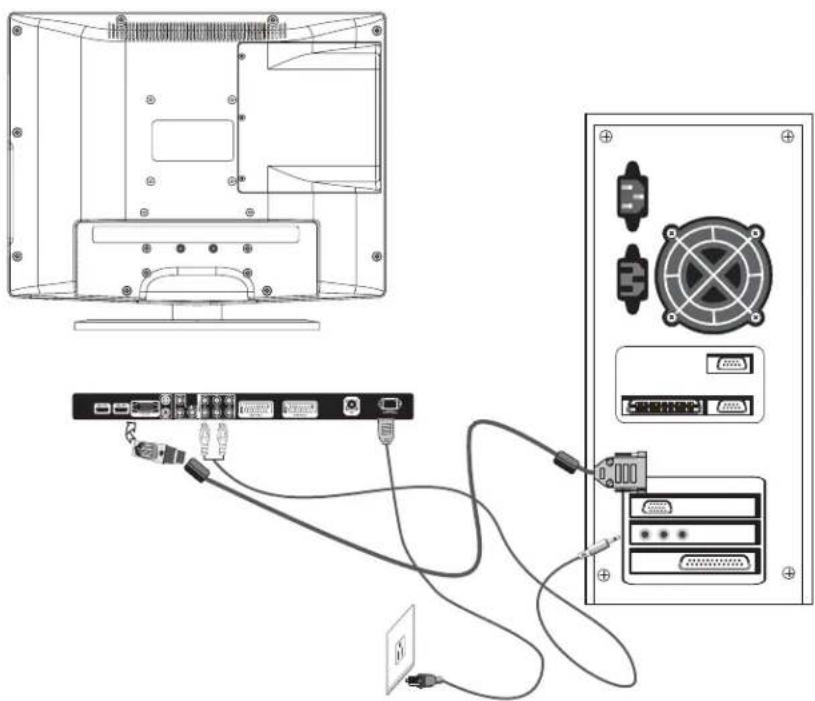

Siehe Skizze wie folgt:

Installationen PC

Voreingestellter Modus

	RESOLUTION	V.Freq.(Hz) H.Freq.(KHz)
1	720*400	60	31.47
2	640*480	60	31.47
3	800*600	56	35.156
4	800*600	60	37.88
5	1024*768	60	48.36
6	1280*1024	60	63.98

HINWEIS:

PC V.Freq的各项参数

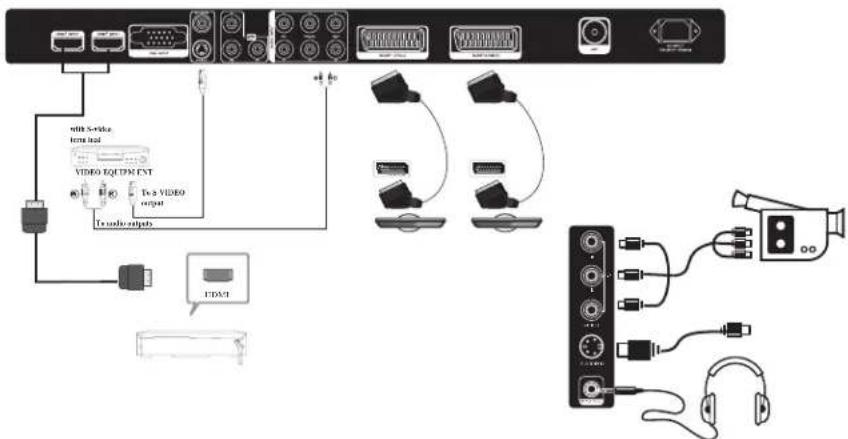

AV Zubehor

Dieses Gerat verfugt über zwei AV-Anschlasse, zwei S-VIDEO Anschlasse, einen YPbPr und zwei SCART Aschhlasse (halb- und voll-belegt) für die Verbindung mit VCR, DVD oder anderem Zubehor.itte beachten Sie das Benutzherhandbuch des Zubehors, um diese zu verbinden. Sie konnen die Eingangssteckplatz auf der Rückseite des Gerates wie folgt verwenden.

YPbPr Unterstützung diese Videoformate: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p
HINWEIS: A/V2 und S-Video2 teilen denselben Audio-Kanal

Hinweis:

Kopfhoreranschluss

Wen Kopfhor erangeoctk sind, wird der Ton des Gerates unterbrochen, die Lauststärke - / + werden verwendet, um die Lauststärke einzustellen.

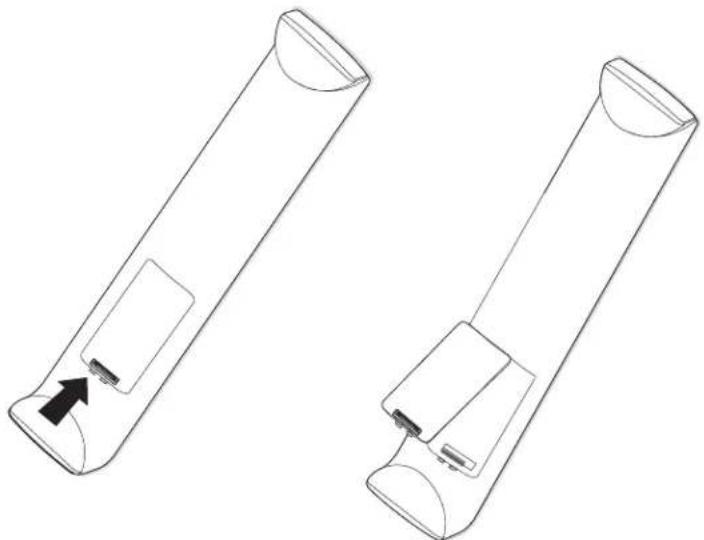

Das Einlegen der Batterien in die Fernbedienung

1. Entfernen Sie die Batteriefachabdeckung
2. Legen Sie zwei AAA 1.5 V Batterien ein und versichern Sie sich, dass die Pole (+ oder-) der Batterien mit den Markierungen im Inneren des Faches übereinstimmten.
3. VerschlieBen Sie das Batteriefach wieder.

Erneumie Sie die Batterien, wenn das Gerät folgende Symonte aufweft: Funktion ist unregelmäß oder sprunghalt; zeitweiche fonctioniert das Gerät mit der Fernbiedenigung nicht.

Anmerkung:

Es wird empfohlen Alkalien Batterien zu verwenden. Entfern Sie die Batterien, wenn diese beschädigt sind oder die Fernbedienung über länger Zeit nicht verwendet wird. Entsorgen Sie entladene oder defekte Batterien keinesstalls mit dem Hausmull - fragen Sie bei ihrem Elektrohandl erwie Sie Batterien richtig entsorgen konnen.

Achten Sie daraufuf, dass die Fernbedienung nicht durch Sturz oder sonstigen Beeintrachtigungen beschadigt wird.

Je nach Modellversion und Ausstattung ist eine der folgende Fernbedienungen beigepackt. Es ist ausschließlich die entspruchende Version beigepackt. Wahlen Sieitte die entspruchende Fernbedienung auf den folgenden Seiten, um über die einzelnen Funktionen Informationen zu erhalten.

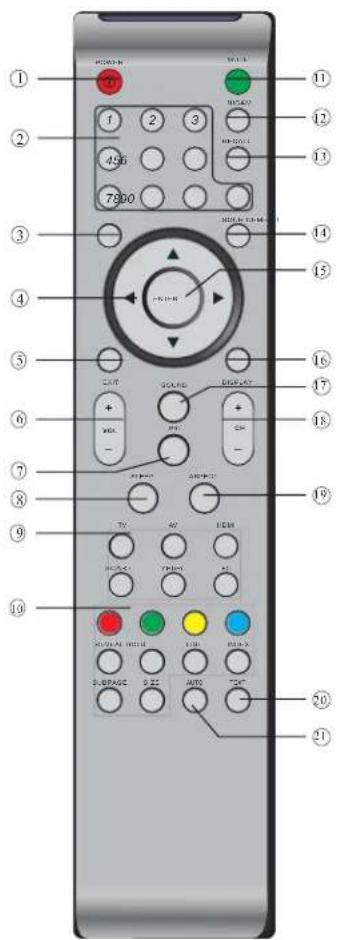

MODELL TV FERNBEDIENUNG

1. Power: Aktivierung von Standby-Modus oder Normalbetrieb
2. Nummertasten: Für direkte Senderauswahl. Für eine zweistellige Sendemummer muss die zweite Zahl eingegeben werden, bevor der Bindestrich verschwindet. Die Nummer (im analogen TV-Modus) wird für ein paar Sekunden angezeigt.
3. MENU: Zeigt das Menu an.
4. Cursor: Um sich im Menu zu bewegen
5. EXIT: Um zum vorangegangenem Menu zu gelangen oder das Menu zu verlassen.
6. VOL+/: Um die Lautstärke einzustellen.
7. PIC: Um den Bild-Modus zu wechseln
8. SLEEP: Aktivierung der automatischen Ausschaltzeit des Gerätes.
9. Schnellwahltasten: Auswahl des gewünschten Modus (Hinweis: AV wahlt die AV1 Quelle) (für 26^,37^ und 42^ )
10. Teletext-Tasten (siehe nachste Seite)
11. MUTE: Um den Ton ein- oder auszuschalten.
12. NICAM: Um in diesen Modus zu wechseln. Nur bei TV-Sendern möglich, welche im NICAM - Modus senden.
13. RECALL: Um das vorher gesehene Programm wieder aufzurufen.
14. SOURCE: Um die den aktuellen Modus anzuzeigen.
15. ENTER: NOP
16. DISPLAY: Zeigt die Programminformation an und lasst sie auch weiter verwiesen.
17. SOUND: Um zum Soundmodus zu wechseln.
18. CH + / CH :Um den vorangegangenen oder folgenden Sender auszuwahlen.
19. ASPECT: Wechsel zwischen dem Bildformat: 16.9, ZOOM, 14:9, 4:3, Panorama. Das Format 'Panorama' ist im HDMI und YPbPr-Modus nicht verfügbar.
20. TEXT: Um den Teletext anzuzeigen oder wieder zu verlassen.
21. AUTO: Automatische Einstellung im PC-Modus.

TELETEXT Tasten (siehe Seite 16)

Teletext

Teletext ist ein Informationssystem, welches von einigen Sendern übertragen wird und wie eine Zeitung verwendet werden ken. Es beiet weiter den Zugang zu Unterlinen für Benutzer mit Gehörproblemen oder Jene, welche mit der übertragenen Sprache nicht vertraut sind (Kabelferseh- Satellensender, etc.)

Betätigten Sie	Sie erhalten
TEXT	Aufruf oder Verlassen des Teletext-Modus. Eine Zusammenfassung mit Unterkunden, welche ausgewählten werden können erreicht. Jeder Unterkunft hat eine dazugehörige dreistellige Seitenummer. Wenn der Sender keinen Teletext überträgt, wird die Seitenzahl 100 angezeigt und der Bildschirm bleibt schwarz (wenn dies der Fall ist, verlassen Sie den Modus und wechseln Sie zu einem anderer Sender).
Seitenauswahl	Geben Sie die Nummer der gewündsten Seite mittels der Tasten 0-9 oder hinauf/hinunter ein, Bsp. Seite 120, geben Sie 120 ein. Die Nummer wird in der linken oberen Ecke angezeight, der Zähler lauft und dann wird diese Seite angezeigt. Wiederholen Sie diesen Vorgang, um eine andere Seite auszuwahlen. Wenn der Zähler nicht aufhört zu Laufen, bedeutet dies, dass diese Seite nicht übertragen wird. Währten Sie eine andere Nummer.
Direkter Zugang zu den Aktionspunkten	Die farbigen Tasten auf der Fernbedienung entsprechen den farbigen Feldern am unteren Rand des Bildschirms. Die Tasten können dazu verwendet werden, um die dazugehörigen Funktionen oder Seiten aufzurufen. Die farbigen Felder blitzen auf, wenn die Funktion oder Seite nicht verfügbar ist.
INDEX	Wechsel zur Startseite (meist Seite 100)
SUB PAGE	Manche Seiten beinhalten Unterschieden, welche automatisch abwechselnd angezeigt werden, diese Taste stoppt die Unterseitenauswahl oder stellt diese wieder her. Die Anzeige erscheidt links oben.
HOLD	Um diese Seite einzufieren.
REVEAL	Um verborgene Informationen (z.B. Spielauflösungen) anzuzeigen oder wieder zu schließen.
SIZE	Mit dieser Tonne können Sie den oberen oder unteren Teil der Seite vergroßern und wieder zur normalen Geschäften zurechnen.
LIST	Der Benutzer kann seine Liebigsweiseiten mit den farbigen Tasten verknüpfen, um diese damit direkt aufzurufen. Während der LIST-Modus aktiviert ist, kann die ursprüngliche Funktion der Tasten nicht verwendet werden. Die bevorzugte Seiteummer sollen im/vom permanenten Speicher für jeder Sonder durch die Systemsoftware gespeichert oder zureckspeichert werden.

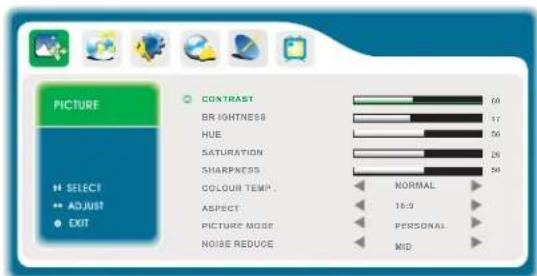

1. BILD MENU

Der erste Untertpunkt des MENU ist das Bildmenü. Sie konnen Bildeffekte wie Kontrast, Helligkeit, etc hier einstellen. Betätigten Sie dazu die ▲ Taste, um sich im Menu zu bewegen und die ▲ Tasten, um die Einstellungen vorzunehmen.

Hinwels:

1. TINT: ist nur verfügbar, wenn Sie den Modus NTSC empfangen.
   2) Wenn Heiligkeit, Sattigung, Farbe und Scharfe verändert werden, verändert sich die Bildmodus zu "Personal/Anwender".

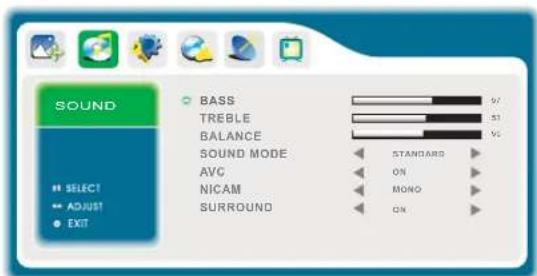

2. TON MENU

Der zweite Unterpunkt des MENU ist das Tonmenu. Sie konnen den Ton hier einstellen. Betätigten Sie dazu die Tasten, um sich im Menu zu bewegen und die Tasten, um die Einstellungen vorzunehmen.

Hinwels

1) Wenn Tiefen und Höhen verändert werden, verändert sich der Tonmodus zu "Personal/Anwender".

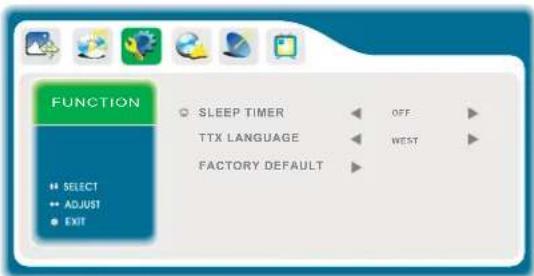

3. FUNKTIONS MENU

Der dritte Unterpunkt des MENU ist das Funktionsmenü.

Hier konnen Sie folgende Einstellungen vornehmen:

1. Sleep-Timer: einstellen des Schlaftimers
2. TTX Sprache: einstellen der Teletextsprache (abhängig vom Land)
3. Werkseinstellung: Setzt alle Einstellungen zum ursprünglichen Zustand zurück. ACHTUNG: alle bereits eingestellten Parameter wie Sender etc. gehen verloren.

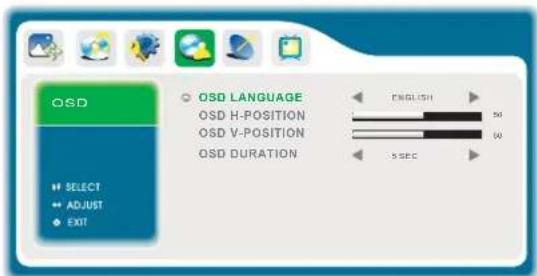

4.OSD MENU

Der vierte Unterpunkt des MENU ist das OSD-MENU.

Hier konnen Sie folgende Einstellungen vornehmen:

1. OSD-Sprache: Sie können die schriftliche Menüsprache einstellen
2. OSD-H Position: ausrichten des OSD in der horizontalen Position
3. OSD-V Position: ausrichten des OSD in der vertikalen Position
4. OSD-Zeit: einstellen der Zeit nach dem das OSD ausgebrendet werden soll

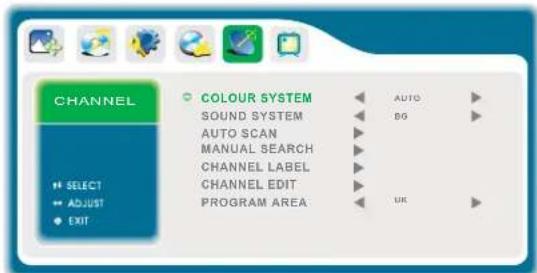

5.SENDER MENU

Der fünte Unterpunkt des MENU ist das Sender-MENU (nur im TV-Modus möglich). Sie können die Sendersuche und Speicherung hier vervoillständigen.

1. Farbsystem: AUTO, PAL, SECAM, NTSC. AUTO wird empfohlen.
2. Tonsystem: AUTO, DK, BG, I, L, LL; AUTO wird empohlen Sie sollen den thises System begleitend zur lokalen TV-Übertragung, einstellen. Bild
3. AUTO-SCAN: automatische Suche der Sender
4. MANUAL SCAN: manuelle Sueche der Sender
   ① Programmnummer: Wahlen Sie die Programmnummer für die manuelle Sueche aus
   ② Sueche: Betätigten Sie Pfeil, um die Sueche zu starten.
   ③ Speichern: Speichern Sie den Sender.

1. Programmlieste: Zeigt ihre TV-Senderlste an - in thise Menu konnen Sie Sender editieren.

Wenn Channel Label/Programmlieste markiert ist, betätigten Sie die Pfeil nach rechts Taste um die Kanalliste anzuzelgen.

Umbennen:

Wahlen Sie mit den Pfeilasten einen Sender aus und drücken Sie die rote Taste um diesen Sender umzububenen. Benutzten Sie die Pfeilasten um die gewünschten Zeichen einzustellen. Nach Fertigstellung drucken Sie die rote Taste um zu speichern oder die grüne Taste um abzubrechen.

Sortieren:

Wahlen Sie mit den Pfeiltasten einen Sender aus und drücken Sie die gelbe Taste um einen Kanal zu markieren. Wahlen Sie mit den Pfeiltasten die gewünschte Zielposition aus. Wenn Sie die gewünschten Kanäe ausgewählten haben können diese untereinander ausgetauscht werden. Drucken Sie die rote Taste um zu speichern, die grüne Taste um abzubrechen.

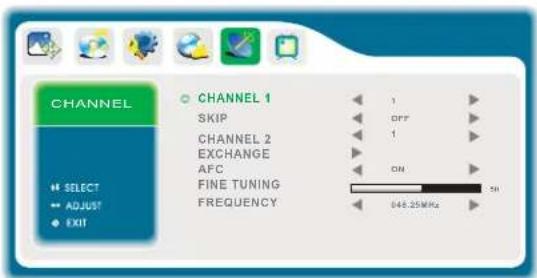

1. Kanal-Editierung: Wenn Channel-Edit / Kanal Editierung markiert ist, drücken Sie die Pfeiltaste nach links um das entsprechende Untermenü aufzurufen.

1. Program Area / Empfangsbereich: Zur Einstellung des richtigen Empfangsbereich. Stellen Sie vor AutoScan oder Manuel-Scan den entsprechenden Empfangsbereich ein.

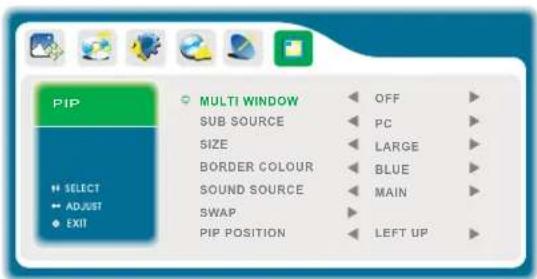

6. PIP

Der sechste Unterkpunkt des MENU ist das PIP-Menu.

Es kann zwischen PIP und POP Einstellung umgeschaltet werden. Es handelt sich bei dieser

Gerat um keine 2 Tuner Gerat - somit ist die gleichzeitige Darstellung gleichartiger Quellen nicht möglich.

Fragen Sie ihren Fachhändler nach dieser Funktion. Diese Funktion ist vom Modell abhängig.

Im PC Modus gibt es zwei entsprechliche Positionen, welche auch andere Quellen besitzen.

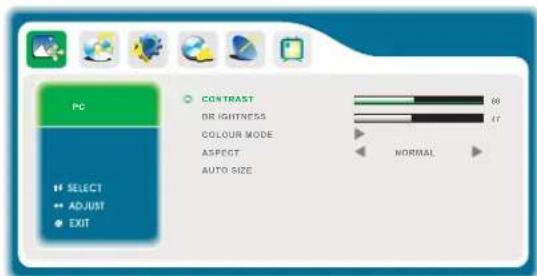

1. PC MENU

Sie konnen Bildeffekte wie Kontrast, Helligkeit, etc hier einstellen. Betätigten Sie dazu die Tasten, um sich im Menu zu bewegen und die Tasten, um die Einstellungen vorzunehmen.

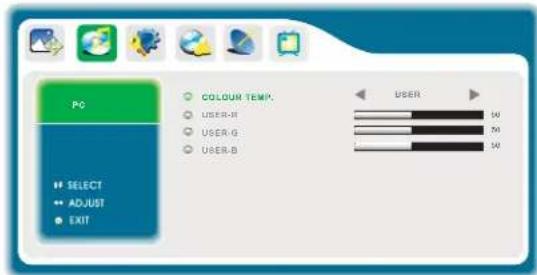

1. Farbmodus. Nur vier Farbmodi konnen ausgewählt werden: normal, warm, cool und benutzderdefiniert.

2. Betätigten Sie den Auf/Ab Pfeil, um den RGB Wert nach ihrem persönlichen Geschmack im benutzderfinierten Farbmodus einzustellen.

Verhalten bei auftretenden Defekten

Bild Ton
Schnee	Geräusche	Antennenposition, Ausrichtung oder Verbindung
Geist	Normaler Ton	Antennenposition, Ausrichtung oder Verbindung
Störungen	Geräusche	Elektronisches Zubehör, Auto/Motorrad, fluoreszierendes Licht
Normales Bild	Kein Ton	Ton (Prufen Sie, ob „Lautlos' aktiviert ist oder das Audiosystem korrekt angeschlossen ist))
Kein Bild	Kein Ton	Stromkabel ist nicht angesteckt, Stromschalter ist nicht an. Kontrast und Helligeits-Lautstarken-einstellung, betätigten Sie die Standby-Taste auf der Fernbedienum
Keine Farbe	Normaler Ton	Farbkontrolle
Bild reiβt ab	Normaler oder schwacher Ton	Neue Sendersuche
Keine Farbe	Geräusche	TV System

www.schaub-lorenz.com

LCD TV

Dieises Symbol auf dem Produkt oder in der Anleitung, bedeutet, dass es sich um ein elektrisches und elektronisches Produkt handelt, welches nach Ablauf der Lebenszeit separat vom Hausmull entsorgt werden muss. Hierfür gibt es in der EU eigene RECYCLING Sammelsysteme. Für weitere InformationenCONTACTieren Sieitte ihre zuständige Kommunalbehörde oder den Handlcr, von welchem Sie thisds Produkt bezogen haben.

SCHAUBLORENZ

Simplify life

www.schaub-lorenz.com
