Type de produit	Téléviseur LED
Marque	Schaub Lorenz
Modèle	LT26-28028
Taille de l'écran	26 pouces (66 cm)
Résolution d'écran	HD Ready (1366 x 768 pixels)
Rétroéclairage	LED
Dimensions (sans pied)	Environ 62 x 37 x 8 cm (L x H x P)
Poids (sans pied)	Environ 4,5 kg
Alimentation	220-240 V AC, 50 Hz
Consommation électrique (veille)	Moins de 0,5 W
Fonctions principales	TNT HD, HDMI, USB, lecteur multimédia
Connectivité	2 x HDMI, 1 x USB, entrée antenne, sortie audio optique
Haut-parleurs intégrés	2 x 8 W
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. N'utiliser aucun produit abrasif.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	La réparation est possible par un professionnel. Indice de réparabilité non communiqué.
Informations générales	Notice d'utilisation disponible au format PDF sur notice-facile.com.

FOIRE AUX QUESTIONS - LT26-28028 SCHAUB LORENZ

Comment allumer le téléviseur Schaub Lorenz LT26-28028 ?

Appuyez sur le bouton Marche/Arrêt situé sur le côté ou en bas du téléviseur, ou utilisez la télécommande fournie.

Comment rechercher les chaînes TNT ?

Allez dans le menu Réglages > Recherche des chaînes > Recherche automatique. Assurez-vous que l'antenne est connectée.

Que faire si l'écran reste noir ?

Vérifiez que le téléviseur est branché et allumé. Testez une autre source (HDMI, USB). Si le problème persiste, contactez le service après-vente.

Comment connecter un périphérique USB ?

Branchez le périphérique sur le port USB à l'arrière ou sur le côté. Utilisez la touche Source pour sélectionner USB. Le téléviseur lit les fichiers vidéo, audio et image.

Comment régler le volume et les paramètres audio ?

Utilisez les touches Volume +/- sur la télécommande ou le téléviseur. Pour des réglages avancés, allez dans le menu Audio (égaliseur, mode sonore).

Le téléviseur ne répond plus à la télécommande, que faire ?

Remplacez les piles de la télécommande. Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Si le problème persiste, utilisez les boutons du téléviseur.

Comment activer le mode veille ?

Appuyez sur la touche Marche/Arrêt de la télécommande ou du téléviseur. Le téléviseur passe en veille. Pour une extinction complète, débranchez-le.

Puis-je fixer le téléviseur au mur ?

Oui, le téléviseur est compatible avec une fixation murale VESA 100x100 mm. Utilisez un kit de montage approprié et suivez les instructions.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec (microfibre) légèrement humidifié si nécessaire. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver la notice complète ?

La notice complète est disponible gratuitement en PDF sur le site notice-facile.com. Vous pouvez la télécharger ou la consulter en ligne.

MODE D'EMPLOI LT26-28028 SCHAUB LORENZ

Instruction Manual

LT32-28042

LT26-28028

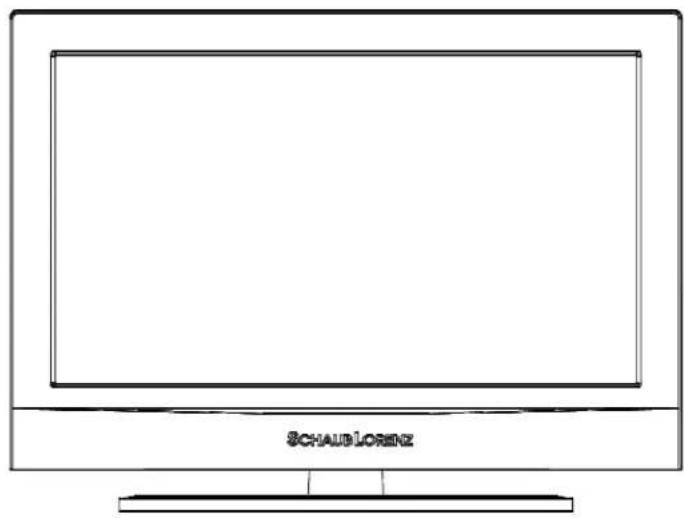

Line drawing of a flat-screen television monitor with 'SCHAUD LORENZ' branding on the front panel (no other text or symbols)

Simplify life

Inhaltsverzeichnis

1. Sicherheitsanweisungen und Warnungen....2-5
2. Einführung....6-7
3. Installation....8-15
4. Fernbedienung....16-18
5. Bedienung....19-22
6. Verhalten bei auftretenden Defekten....23

Wichtige Sicherheitsanweisungen

1. Lesen Sie diese Sicherheitsanweisungen sorgfältig durch
2. Bewahren Sie diese sorgfältig auf
3. Beachten Sie alle Warnungen
4. Befolgen Sie alle Sicherheitswarnungen
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser
6. Reinigung das Gerät nur mit einem trockenem Tuch
7. Blockieren Sie keine Lüftungsöffnungen
8. Installieren Sie das Gerät unter Beachtung der Herstelleranweisungen
9. Installieren Sie das Gerät nicht in der Nähe von Hitzequellen, wie z.B. Radiatoren, Öfen oder ähnlichen Apparaturen die Hitze produzieren bzw. ausstrahlen

Symbolic illustration of a person climbing a ladder inside a circle (no text or symbols)

1. Achten Sie darauf, dass das Stromkabel so verlegt wird, dass man nicht darauf treten kann und weder am Stromauslass noch am Kabelausgang des Gerätes gezogen werden kann
2. Verwenden Sie nur Zubehör, welches vom Hersteller angegeben wird
3. Stecken Sie das Gerät während eines Gewitters oder wenn es über längere Zeit nicht verwendet wird, ab.
4. Lassen Sie Reparatur oder Servicearbeiten nur von qualifiziertem Servicepersonal durchführen. Ein Reparaturservice ist erst notwendig, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, z. B. wenn der Stromsteckplatz oder das Kabel beschädigt wurde, wenn Flüssigkeit oder andere Objekte eingedrungen sind, wenn das Gerät Wasser oder anderen Flüssigkeiten ausgesetzt wurde, es nicht normal funktioniert oder gestürzt ist oder wurde.
5. Achten Sie darauf, dass das Gerät keiner hohen Luftfeuchtigkeit oder Nässe ausgesetzt wird. Platzieren Sie keine mit Flüssigkeit gefüllten Behälter (z.B. Vasen) auf dem Gerät und achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.
6. Sollte doch Flüssigkeiten oder Gegenstände in das Gerät gelangen, schalten Sie sofort das Gerät ab und ziehen Sie den Netzstecker. Kontaktieren Sie anschließend einen qualifizierten Fachmann zur Überprüfung und Reparatur des Gerätes.

Um die Gefahr eines elektrischen Schlags zu verhindern, entfernen Sie keinesfalls die Abdeckungen bzw. Rückseite des Gerätes. Es befinden sich keine zu servicierende Teile im Gerät. Im Falle einer Reparatur wenden Sie sich bitte an ein qualifiziertes Servicepersonal.

Dieses Symbol bedeutet, dass sich gefährliche Spannungen, welche einen gefährlichen oder tödlichen Elektroschock verursachen können, in diesem Gerät befinden.

Dieses Symbol bedeutet, dass sich in diesem Abschnitt wichtige Benutzungs- und Verhaltensanweisungen befinden.

Warnung:

Um Feuer oder die Gefahr eines Elektroschockes zu vermeiden, setzten Sie das Gerät keinesfalls Feuchtigkeit oder Flüssigkeiten aus.

Warnung

In diesem Fernsehempfänger werden hohe Spannungen verwendet. Entfernen Sie die Abdeckung auf der Rückseite des Gerätes nicht. Lassen Sie jegliches Service oder Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Warnung

Um Feuer oder die Gefahr eines Elektroschockes zu vermeiden, setzten Sie das Gerät keinesfalls Feuchtigkeit oder Flüssigkeiten aus.

Warnung

Achten Sie darauf, dass keine Gegenstände in die Öffnungen des Gerätes gelangen oder gewaltsam eingeführt werden. Schütten Sie niemals Flüssigkeit in oder auf das Gerät.

Warnung

Bedecken Sie keinesfalls die Ventilationsöffnungen auf der Rückseite des Gerätes. Ausreichende Ventilation ist wichtig, um Defekte in elektrischen Komponenten zu verhindern.

Warnung

Klemmen Sie das Stromkabel nicht unter dem Gerät ein.

Hinweis:

Stellen Sie sich niemals auf das Gerät, lehnen Sie sich nicht daran an und stoßen sie niemals das Gerät oder dessen Abstellfläche. Achten Sie besonders auf ihre Kinder. Schwere Schäden können dadurch verursacht werden.

Hinweis

Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Racks, Regalen oder Tischen. Schwere Verletzungen oder die Beschädigung des Gerätes können durch den Sturz verursacht werden.

Illustration of a woman reacting to a computer screen with a glowing icon (no text or symbols)

Hinweis

Wenn das Gerät über längere Zeit nicht verwendet wird, ist es ratsam es von der Stromquelle zu trennen.

Hinweis

Vermeiden Sie es, dass Gerät direkter Sonneneinstrahlung oder anderen Hitzequellen auszusetzen, stellen Sie es nicht auf anderen Geräte, welche Wärme abgeben, z.B. Videokassettenrekorder und Audiogeräte. Stellen Sie keine offene Lichtquellen, z.B. brennende Kerzen auf das Gerät.

Hinweis

Wenn das Gerät in einem Einbauschrank oder ähnlichem installiert wird, beachten Sie bitte den Mindestabstand. Die Hitze, welche sich mit der Zeit bildet, kann die Lebensdauer ihres Gerätes verkürzen oder Gefahren verursachen.

Vielen Dank, dass Sie dieses Gerät ausgewählt haben. Um das Produkt von Anfang an genießen zu können, lesen Sie das Benutzerhandbuch bitte gründlich durch und bewahren Sie dieses sorgfältig auf, um jederzeit nachschlagen zu können.

Installation

• Stellen Sie das Gerät im Raum so auf, dass das Licht nicht direkt auf den Bildschirm strahlt.
• Totale Dunkelheit oder Reflexionen am Bildschirm können Augenschäden verursachen. Sanftes und indirektes Licht wird für ein entspanntes Fernsehen empfohlen.
• Lassen Sie genügend Platz zwischen Gerät und Wand, um eine ausreichende Luftzufuhr zu ermöglichen.
• Vermeiden Sie sehr warme Plätze, um das Gehäuse und das Gerät vor Schäden zu schützen.
• Dieses Gerät kann mit einer 100-240 Volt, 50/60 Hz Wechselstromquelle verbunden werden. Verbinden Sie das Gerät niemals mit einer Gleichstromquelle oder irgendeiner anderen Stromquelle. Klären Sie im Zweifelsfall mit einem qualifizierten Techniker ab, welche Stromspannung und -stärke bei Ihnen vorliegt
• Decken Sie die Ventilationsöffnungen niemals ab, wenn Sie das Gerät verwenden.

Achtung:

Achten Sie darauf, dass keine Fremdkörper in das Gerät gelangen oder berühren Sie mit Fremdkörpern Bauteile im Inneren des Gerätes. Verwenden Sie keinesfalls Zubehör welches nicht vom Hersteller empfohlen oder freigegeben wurde.

Alle LCD Bildschirme arbeiten mit hohe Spannungen. Wenn Sie das Gehäuse reinigen (von Staub oder Schmutz) verwenden Sie ausschließlich trockene Tücher und stecken Sie das Gerät vorher vom Strom ab. Verwenden Sie zur Reinigung des Gerätes keinesfalls scharfe Lösungsmittel oder scharfe oder raue Putzlappen. In Zuge von Stürmen oder Gewitter stecken Sie das Stromkabel und das Antennenkabel ab, um Folgeschäden zu verhindern. Jegliche Reparaturen am Gerät dürfen nur von qualifiziertem Servicepersonal durchgeführt werden.

ACHTUNG:

LCD-Displays werden mithilfe modernster Technik und unter Berücksichtigung der modernsten Technologien erstellt. Aufgrund der LCD-Bildpunktechnologie und der dynamischen Ansteuerung der einzelnen Bildpunkte kann es passieren, dass einzelne Bildpunkte ständig Leuchten (in Zustand einer Farbe verbleiben) oder nicht mehr leuchten. Dieser Zustand stellt keine Beeinträchtigung des Gerätes dar und rechtfertigt somit auch keinen Garantieanspruch gegenüber dem Hersteller. Der Hersteller lehnt jeden Garantieanspruch der sich aus einzelnen ständig leuchtenden oder nicht leuchtenden Bildpunkten ab da aufgrund der technischen Gegebenheiten eines LCD-Displays nicht garantiert werden kann, dass dieser Zustand nicht auftritt.

ACHTUNG:

Vermeiden Sie Standbilder oder Einblendungen (PC, Fotos etc.) „größere“ Zeiträume (abhängig von der Quelle, dem Alter des Displays, der Intensität der Bidleinstellungen, Helligkeit, Kontrast, gewählter Modus etc) eingeblendet zu lassen. Diese Standbilder oder Einblendungen können sich irreversibel in das LCD-Display einbrennen. In diesem Fall lehnt der Hersteller einen Garantieanspruch ab.

Hauptfunktionen – Hauptparameter

Bildgröße (diagonal - abhängig vom Modell)	26“/32“/37“/42“
Auflösung	1366x768
Format	16:9
TV-System	PAL-B/G, I, D/KSECAM-B/G, I, D/K, L, LL'
Videosignalsystem	PAL/NTSC/SECAM
Empfangene Sender	CATV 1-56, Z1-Z42
TV-Senderspeicherplätze	100 (0-99)
Verwendete Stromstärke	AC 100V-240V, 50/60 Hz
Stromverbrauch	26“ 130W, 32“ 170 W, 37“ 230 W, 42“ 300W
Audio Ausgangsleistung (THD <=7%)	2x8W
Signaleingang	Analog RGB/PC 15 pinD-sub’x1High-Definition-Multimedia Interface (HDMI)'x1Videoeingang x1Supervideo x1Audioeingang x3Y, Cb (Pb), Cr (Pr) x1SCART x2SIDE AV (nur für 26“,37“ und 42“)
Horizontale Begrenzung (TV-Anschluss)	Composite Video Eingang >=350Supervideo Eingang>=400Y, Cb (Pb), Cr (Pr) >=400

Bei diesen Angaben handelt es sich um technische Produktangaben welche sich ohne vorhergehende Ankündigung ändern können. Die getätigten Angaben geben lediglich einen Überblick über die möglichen Anschlüsse des Gerätes – die exakten Anschlüsse erfragen Sie bitte bei Ihrem Fachhändler.

Zubehör

Stromkabel 1

Infrarot-Fernbedienung 1

Benutzerhandbuch 1

Batterien (AAA) 2

Vorderseite

Bedienungselemente am Gerät

1. Source - zeigt Zuspielquellen an
2. MENU - um das Hauptmenü anzuzeigen
3. CH+/CH—Im TV-Modus betätigen Sie die CH+ oder CH- Taste, um zum nächst höheren oder niedrigeren Sender zu wechseln. Im MENU betätigen Sie die CH+ oder CH- Taste, um einen Menüpunkt auszuwählen. Betätigen Sie die Ch+ oder die CH- Taste im Standby Status, um zum vorangegangenem Modus zurückzukehren.
4. VOL+/VOL- -Einstellen der Tonlautstärke. Im MENU Einstellung des ausgewählten Menüpunktes
5. USB (optional) Wenn diese Einheit keine digitale Einheit (DVB-T oder DVD) besitzt, ist kein USB-Anschluss vorhanden Wenn diese Einheit mit DVB-T ausgerüstet ist, ist USB auf den Bedienungselementen des Gerätes vorhanden, für weitere Informationen nehmen Sie sich bitte das Handbuch für DVB-T. Wenn diese Einheit mit DVD ist, ist USB im DVD Modus vorhanden, für weitere Informationen nehmen Sie sich bitte das Handbuch für DVD. Wenn diese Einheit mit DVB-T und DVD ist, ist USB in DVD integriert, und somit am Gerät nicht verfügbar.

AV-Verbindung auf der Rückseite

Front panel of a computer interface showing ports, connectors, and drive indicators (no readable text or symbols)

Alle Steckplätze werden von links nach rechts aufgezählt.

HDMI, VGA, CVBS1/S-VIDEO1, YPbPr, PC-AUDIO, YPbPr-AUDIO, AV1-AUDIO, SCART1 (VOLL-belegt),

SCART2 (HALB-belegt), ANT, AC-POWER

Hinweis: CVBS1 und S-VIDEO1 teilen sich einen Audiokanal.

SCART1 (voll-belegt) ist ein Scart mit CVBS und RGB Eingang.

SCART2 (halb-belegt) ist ein Scart mit nur einem CVBS Eingang.

Bedienungselemente am Gerät

1. Source - zeigt Zuspielquellen an
2. MENU - um das Hauptmenü anzuzeigen
3. CH+/CH—Im TV-Modus betätigen Sie die CH+ oder CH- Taste, um zum nächst höheren oder niedrigeren Sender zu wechseln. Im MENU betätigen Sie die CH+ oder CH- Taste, um einen Menüpunkt auszuwählen. Betätigen Sie die Ch+ oder die CH- Taste im Standby Status, um zum vorangegangenem Modus zurückzukehren.
4. VOL+/VOL- -Einstellen der Tonlautstärke. Im MENU Einstellung des ausgewählten Menüpunktes
5. USB (optional)
   Wenn diese Einheit keine digitale Einheit (DVB-T oder DVD) besitzt, ist kein USB-Anschluss vorhanden. Wenn diese Einheit mit DVB-T ausgerüstet ist, ist USB auf den Bedienungselementen des Gerätes vorhanden, für weitere Informationen nehmen Sie sich bitte das Handbuch für DVB-T. Wenn diese Einheit mit DVD ist, ist USB im DVD Modus vorhanden, für weitere Informationen nehmen Sie sich bitte das Handbuch für DVD.
   Wenn diese Einheit mit DVB-T und DVD ist, ist USB in DVD integriert, und somit am Gerät nicht verfügbar.

AV-Verbindungen auf der Rückseite

Alle Steckplätze werden von links nach rechts aufgezählt.

HDMI, VGA, CVBS/S-VIDEO, YPbPr, PC-AUDIO, YPbPr-AUDIO, AV-AUDIO, SCART1 (VOLL-belegt), SCART2 (HALB-belegt), Kopfhörer, ANT, AC-POWER

Hinweis: CVBS und S-VIDEO teilen sich einen Audiokanal

SCART1 (voll-belegt) ist ein Scart mit CVBS und RGB Eingang.

SCART2 (halb-belegt) ist ein Scart mit nur einem CVBS Eingang

ANTENNE

Hinweis:

Innen/Aussenanntnenverbindungsstecker – aktuelle Version: IEC (female)

Eingangswiderstand. 75 OHM

Oben abgebildete Skizze zeigt auch die Anschlussmöglichkeit mit einer alten Innenantenne, dessen zwei Pole separat verschraubt werden. Diese Antenne sind mittlerweile nur mehr selten in Verwendung. Zur vollständigen Abbildung wurde dies jedoch angeführt.

PC

Schritte:

Versichern Sie sich, dass sowohl TV als auch PC im Status „Power off“ sind.

1. Verbinden Sie VGA und Audiokabel.
2. Verbinden Sie das Stromkabel.
3. Schalten Sie das LCD-TV Gerät ein, wechseln Sie in den PC-Modus
4. Schalten Sie den PC ein.

Die Einhaltung dieser Reihenfolge ist wichtig! Siehe Skizze wie folgt:

Diagram showing connections between a computer monitor, cable, and server rack (no text or labels present)

Installationen PC

Voreingestellter Modus ( empfohlene Auflösung: 1366x768 bei 60 Hz)

	Auflösung	Vertikale Frequenz (Hz)	Horizontale Frequenz (KHz)
1	720*400	70	31.47
2	640*480	60	31.47
3	640*480	72	37.86
4	640*480	75	37.50
5	800*600	56	35.156
6	800*600	60	37.88
7	800*600	75	46.88
8	800*600	72	48.08
9	1024*768	60	48.36
10	1024*768	70	56.48
11	1024*768	75	60.02
12	1280*1024	60	63.98
13	1280*1024	75	80.00

AV Zubehör (26, 37, 42 Zoll)

Dieses Gerät unterstützt eine Gruppe von AV1, S-VIDEO1, eine Gruppe von seitlichen AV2, S-VIDEO2, eine Gruppe von HDMI, eine Gruppe von (YPbPr) und zwei SCART (halb- und voll-belegt) Steckplätze für die Verbindung mit VCR, DVD oder anderem Zubehör. Bitte beachten Sie das Benutzerhandbuch des Zubehörs, um dieses zu verbinden. Sie können die Eingangssteckplätze auf der Rückseite des Gerätes wie folgt verwenden.

YPbPr und HDMI unterstützen diese Videoformate: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p

Hinweis:

Kopfhöreranschluss

Wenn Kopfhörer angesteckt sind, wird der Ton des Gerätes unterbrochen, die Lautstärke -/+ werden verwendet, um die Lautstärke einzustellen. Der Kopfhörer-Eingangswiderstand muss zwischen 32-600 OHM liegen.

AV Zubehör (32 Zoll)

Dieses Gerät unterstützt eine Gruppe von AV, S-VIDEO, eine Gruppe von HDMI, eine Gruppe von (YPbPr) und zwei SCART (halb und voll) Steckplätze für die Verbindung mit VCR, DVD oder anderem Zubehör. Bitte beachten Sie das Benutzerhandbuch des Zubehörs, um dieses zu verbinden. Sie können die Eingangssteckplätze auf der Rückseite des Gerätes wie folgt verwenden.

YPbPr und HDMI unterstützen diese Videoformate: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p

Hinweis:

Kopfhöreranschluss

Wenn Kopfhörer angesteckt sind, wird der Ton des Gerätes unterbrochen, die Lautstärke -/+ werden verwendet, um die Lautstärke einzustellen. Der Kopfhörer-Eingangswiderstand muss zwischen 32-600 OHM liegen.

Das Einlegen der Batterien in die Fernbedienung

1. Entfernen Sie die Batteriefachabdeckung
2. Legen Sie zwei AAA 1.5 V Batterien ein und versichern Sie sich, dass die Pole (+ oder -) der Batterien mit den Markierungen im Inneren des Faches übereinstimmen.
3. Verschließen Sie das Batteriefach wieder.

Erneuern Sie die Batterien, wenn das Gerät folgende Symptome aufweist: Funktion ist unregelmäßig oder sprunghaft; zeitweise funktioniert das Gerät mit der Fernbedienung nicht.

Two identical line drawings of a cylindrical device with a black arrow pointing to its side (no text or symbols)

Anmerkung:

Es wird empfohlen Alkalien Batterien zu verwenden.

Entfernen Sie die Batterien, wenn diese beschädigt sind oder die Fernbedienung über längere Zeit nicht verwendet wird. Entsorgen Sie entladene oder defekte Batterien keinesfalls mit dem Hausmüll – fragen Sie bei Ihrem Elektrohändler wie Sie Batterien richtig entsorgen können.

Teletext

Teletext ist ein Informationssystem, welches von einigen Sendern übertragen wird und wie eine Zeitung verwendet werden kann. Es bietet weiters den Zugang zu Untertiteln für Benutzer mit Gehörproblemen oder Jene, welche mit der übertragenen Sprache nicht vertraut sind (Kabelfernseh-Satellitensender, etc..)

Betätigen Sie	Sie erhalten
TEXT	Aufruf oder Verlassen des Teletext-Modus. Eine Zusammenfassung mit Unterpunkten, welche ausgewählt werden können erscheint. Jeder Unterpunkt hat eine dazugehörige dreistellige Seitennummer. Wenn der Sender keinen Teletext überträgt, wird die Seitenzahl 100 angezeigt und der Bildschirm bleibt schwarz ( wenn dies der Fall ist, verlassen Sie den Modus und wechseln Sie zu einem anderen Sender).
Seitenauswahl	Geben Sie die Nummer der gewünschten Seite mittels der Tasten 0-9 oder hinauf/hinunter ein. Bsp. Seite 120, geben Sie 120 ein. Die Nummer wird in der linken oberen Ecke angezeigt, der Zähler läuft und dann wird diese Seite angezeigt. Wiederholen Sie diesen Vorgang, um eine andere Seite auszuwählen. Wenn der Zähler nicht aufhört zu Laufen, bedeutet dies, dass diese Seite nicht übertragen wird. Wählen Sie eine andere Nummer.
Direkter Zugang zu den Aktionspunkten	Die farbigen Tasten auf der Fernbedienung entsprechen den farbigen Feldern am unteren Rand des Bildschirms. Die Tasten können dazu verwendet werden, um die dazugehörigen Funktionen oder Seiten aufzurufen. Die farbigen Felder blitzen auf, wenn die Funktion oder Seite nicht verfügbar ist.
INDEX	Wechselt zur Startseite (meist Seite 100)
SUB PAGE	Manche Seiten beinhalten Unterseiten, welche automatisch abwechselnd angezeigt werden, diese Taste stoppt die Unterseitenauswahl oder stellt diese wieder her. Die Anzeige erscheint links oben.
HOLD	Um diese Seite einzufrieren.
REVEAL	Um verborgene Informationen (z.B. Spielauflösungen) anzuzeigen oder wieder zu schließen.
SIZE	Mit dieser Taste können Sie den oberen oder unteren Teil der Seite vergrößern und wieder zur normalen Größe zurückkehren.
LIST	Der Benutzer kann seine Lieblingsseiten mit den farbigen Tasten verknüpfen, um diese damit direkt aufzurufen. Während der LIST-Modus aktiviert ist, kann die ursprüngliche Funktion der Tasten nicht verwendet werden. Die bevorzugte Seitennummer sollte im/vom permanenten Speicher für jeden Sender durch die Systemsoftware gespeichert oder zurückspeichert werden.

TV FERNBEDIENUNG

Die abgebildete Version stellt die Fernbedienung eines analogen (ohne DVB-T oder DVD) Modells dar. Für die anderen Modelle sehen Sie bitte in den entsprechenden Anhängen nach.

1. Power: Aktivierung von Standby-Modus oder Normalbetrieb
2. Nummerntasten: Für direkte Senderauswahl. Für eine zweistellige Sendernummer muss die zweite Zahl eingegeben werden, bevor der Bindestrich verschwindet. Die Nummer (im analogen TV-Modus) wird für ein paar Sekunden angezeigt.
3. MÉNU: Zeigt das Menü an.
4. Cursor: Um sich im Menü zu bewegen.
5. EXIT: Um zum vorangegangenem Menü zu gelangen oder das Menü zu verlassen.
6. VOL+/-: Um die Lautstärke einzustellen.
7. PIC: Um den Bild-Modus zu wechseln.
8. SLEEP: Aktivierung der automatischen Ausschaltzeit des Gerätes.
9. Schnellwahltasten: Auswahl des gewünschten Modus (Hinweis: AV wählt die AV1 Quelle) (für 26",37" und 42")
10. Teletext-Tasten (siehe nächste Seite)
11. MUTE: Um den Ton ein- oder auszuschalten.
12. NICAM: Um in diesen Modus zu wechseln. Nur bei TV-Sendern möglich, welche im NICAM – Modus senden.
13. RECALL: Um das vorher gesehene Programm wieder aufzurufen.
14. SOURCE: Um die den aktuellen AV-Modus anzuzeigen.
15. ENTER: bestätigten
16. DISPLAY: Zeigt die Programminformation an und lässt sie auch wieder verschwinden.
17. SOUND: Um zum Soundmodus zu wechsel.
18. CH+/CH-: Um den vorangegangenen oder folgenden Sender auszuwählen.
19. ASPECT: Wechselt zwischen dem Bildformat: 16.9, ZOOM, 14:9, 4:3, Panorama. Das Format „Panorama“ ist im HDMI und YPbPr-Modus nicht verfügbar.
20. TEXT: Um den Teletext anzuzeigen oder wieder zu verlassen.
21. AUTO: Automatische Einstellung im PC-Modus.

1. BILD MENÜ

Der erste Unterpunkt des MENU ist das Bildmenü. Sie können Bildeffekte wie Kontrast, Helligkeit, etc hier einstellen. Betätigen Sie dazu die ▲▼ Taste, um sich im Menü zu bewegen und die ◀▶ Tasten, um die Einstellungen vorzunehmen.

Hinweis: 1. TINT: ist nur verfügbar, wenn Sie den Modus NTSC empfangen.

1. Es gibt drei Farbeinstellungsmodi, welche ausgewählt werden können: NORMAL; WARM; COOL

2. TON MENÜ

Der zweite Unterpunkt des MENU ist das Tonmenü. Sie können den Ton hier einstellen. Betätigen Sie dazu die ▲▼ Tasten, um sich im Menü zu bewegen und die ◀▶Tasten, um die Einstellungen vorzunehmen.

Hinweis

1. SURROUND: Ist nur für Stereo-Audio-Eingang verfügbar.

3. FUNKTIONS MENÜ

Der dritte Unterpunkt des MENU ist das Funktionsmenü.

Hier können Sie folgende Einstellungen vornehmen:

1. Bildeffekt: Sie können zwischen 3D und 2D Modus wechseln.
2. 3D NR: Aktivieren Sie diesen Unterpunkt. Sie können den Lärmreduktionseffekt nur bei Videoeingang verwenden.
3. Farbsystem: Stellen Sie den Farbsystem-Modus ein.
4. Textsprache: Wählen Sie die Teletextsprache aus.
5. Werkseinstellung: Setzt alle Einstellungen zum ursprünglichen Zustand zurück. ACHTUNG: alle bereits eingestellten Parameter wie Sender etc. gehen verloren.

4. OSD MENÜ

Der vierte Unterpunkt des MENU ist das OSD-Menü.

Hier können Sie folgende Einstellungen vornehmen:

1. OSD-Sprache: Sie können die schriftliche Menüsprache einstellen
2. OSD-H Position: ausrichten des OSD in der horizontalen Position
3. OSD-V Position: ausrichten des OSD in der vertikalen Position
4. OSD-Zeit: einstellen der Zeit nach dem das OSD ausgeblendet werden soll
5. OSD-Transparanz: einstellen der Transparent des OSD

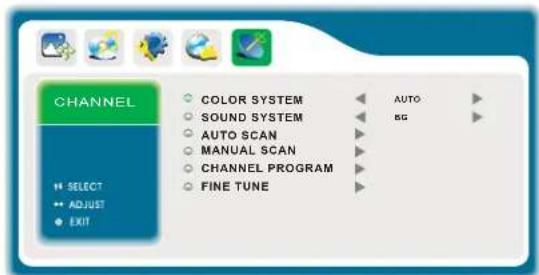

5. SENDER MENÜ

Der fünfte Unterpunkt des MENU ist das Sender-Menü (nur im TV-Modus möglich). Sie können die Sendersuche und Speicherung hier vervollständigen.

1. Farbsystem: AUTO, PAL, SECAM, NTSC. AUTO wird empfohlen.
2. Tonsystem: DK, BG, I, L, LL Sie sollten dieses System begleitend zur lokalien TV-Übertragung, einstellen. Bild
3. AUTO-SCAN: automatische Suche der Sender
4. MANUAL SCAN: manuelle Suche der Sender
5. Programmnummer: Wählen Sie die Programmnummer für die manuelle Suche aus
6. Suche: Betätigen Sie </> Pfeil, um die Suche zu starten.
7. Speichern: Speichern Sie den Sender.

1. Programmliste: Zeigt ihre TV-Senderliste an – in diesem Menü können Sie Sender umbennen, löschen und verschieben
2. Feineinstellungen: Feineinstellung des aktuellen Programms.

Im PC Modus gibt es zwei unterschiedliche Positionen, welche auch andere Quellen besitzen.

1. PC MENU

Sie können Bildeffekte wie Kontrast, Helligkeit, etc hier einstellen. Betätigen Sie dazu die ▲▼ Tasten, um sich im Menü zu bewegen und die ◀▶ Tasten, um die Einstellungen vorzunehmen.

1. Farbmodus. Nur vier Farbmodi können ausgewählt werden: normal, warm, cool und benutzerdefiniert.
2. Betätigen Sie den Auf/Ab Pfeil, um den RGB Wert nach ihrem persönlichen Geschmack im benutzerdefinierten Farbmodus einzustellen.

2. FUNKTIONS MENU

1. H-Position: Stellen Sie die horizontale Position am Bildschirm ein.
2. V-Position: Stellen Sie die vertikale Position am Bildschirm ein.
3. Takt: Stellen Sie die Rasterbreite ein.
4. Phase: Stellen Sie die Phase des Bildschirmes ein. Für gewöhnlich wird diese Einstellung nicht vorgenommen.
5. AUTO: automatische Einstellung der Bildschirmanzeige

Symptome				Überprüfung
Bild		Ton
	Schnee		Geräusche	Antennenposition, Ausrichtung oder Verbindung
	Geist		Normaler Ton	Antennenposition, Ausrichtung oder Verbindung
	Störungen		Geräusche	Elektronisches Zubehör, Auto/Motorrad, fluoreszierendes Licht
	Normales Bild		Kein Ton	Ton (Prüfen Sie, ob 'Lautlos' aktiviert ist oder das Audiosystem korrekt angeschlossen ist)
	Kein Bild		Kein Ton	Stromkabel ist nicht angesteckt, Stromschalter ist nicht an, Kontrast und Helligkeits- Lautstärken-einstellung, betätigen Sie die Standby-Taste auf der Fernbedienung
	Keine Farbe		Normaler Ton	Farbkontrolle
	Bild reißt ab		Normaler oder schwacher Ton	Neue Sendersuche
	Keine Farbe		Geräusche	TV System

SCHAUB LORENZ

Simplify life

www.schaub-lorenz.com
