Type de produit	Souffleur / Aspirateur de feuilles
Marque	Worx
Modèle	WG500.2
Tension	120 V ~ 60 Hz
Courant assigné	12 A
Vitesse à vide	15 000 tr/min
Débit d'air	350 pi³/min (CFM)
Vitesse de l'air	80 - 210 mph
Rapport de broyage	10:1
Capacité du sac de ramassage	1,2 boisseaux
Poids	4,3 kg (9,5 lb)
Double isolation	Oui
Mode soufflage	Oui
Mode aspiration	Oui
Fonction de broyage	Oui
Contrôle de vitesse variable	Oui (molette)
Interrupteur marche/arrêt	Oui
Accessoires inclus	Sac de ramassage, tube de soufflage/aspiration
Type d'alimentation	Électrique (avec fil)
Entretien du sac	Nettoyage manuel à l'eau savonneuse

FOIRE AUX QUESTIONS - WG500.2 WORX

Comment assembler le tube de soufflage/aspiration ?

Avant le montage, assurez-vous que l'interrupteur est sur ARRÊT (O). Alignez les deux segments du tube et enclenchez-les en vous assurant que les encoches s'engagent dans les trous. Fixez ensuite le tube au boîtier moteur en plaçant le bouton du tube près du levier, puis basculez-le vers le haut jusqu'à l'enclenchement.

Comment fixer le sac de ramassage des feuilles ?

Alignez les fentes du collier du sac avec les goupilles de verrouillage du bloc moteur et poussez vers le haut jusqu'à ce qu'il s'enclenche. Pour le retirer, enfoncez le bouton de dégagement rapide et tirez le sac vers le bas.

Comment passer du mode soufflage au mode aspiration ?

Tournez le levier du sélecteur de mode (9) sur le symbole requis : pour le mode soufflage, orientez-le vers le symbole de souffle ; pour le mode aspiration, vers le symbole d'aspirateur.

Comment régler la vitesse variable ?

Tournez la molette de sélection de vitesse variable : vers le haut pour réduire la vitesse, vers le bas pour l'augmenter. Cela permet d'adapter le débit d'air aux besoins.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser sous la pluie. Portez des lunettes de sécurité, des gants et des chaussures épaisses. Éloignez les enfants et les animaux. Ne soufflez pas d'objets durs. Débranchez toujours l'appareil avant l'entretien. Utilisez une rallonge extérieure adaptée.

Quelle rallonge électrique utiliser ?

Utilisez une rallonge polarisée pour usage extérieur de type SW-A, SOW-A, etc. La longueur maximale recommandée est de 150 pieds. Pour 100 pieds, utilisez un fil de calibre 14 ; pour 150 pieds, un calibre 12.

Comment nettoyer le sac de ramassage ?

Videz le sac après chaque utilisation. Retournez-le et secouez l'excédent de débris. Une fois par an, lavez-le à la main avec de l'eau savonneuse et laissez-le sécher à l'air libre. Remplacez-le s'il est usé.

Que faire en cas de bourrage dans la turbine ?

Éteignez et débranchez l'appareil. Attendez l'arrêt complet. Retirez le tube en appuyant sur le bouton de dégagement. Retirez les débris des pales de la turbine avec un objet long et solide, sans endommager les pièces internes.

Comment entreposer l'appareil ?

Entreposez le souffleur/aspirateur et la rallonge à l'intérieur, dans un endroit sec et frais, hors de portée des enfants et des animaux. Ne stockez pas de débris dans le sac.

Quels accessoires sont compatibles avec le WG500.2 ?

Utilisez uniquement les accessoires recommandés par Worx ou compatibles. Les informations se trouvent sur l'emballage du produit, chez un détaillant Worx ou sur le site www.worx.com.

MODE D'EMPLOI WG500.2 WORX

	WG500.2 WG505
Tension 120V~60Hz
Courant assigné 12A
Vitesse à vide 15000 /min
Débit d'air 350cfm
Vitesse de l'air 80-210mph
Rapport de hachage 10:1 16:1
Capacité du sac de récupération 1.2 Bushels
Poids de la machine 4.3kg (9.5 lbs)	4.4kg (9.7 lbs)
Double isolation	☐/II

ACCESSOIRES

Sac de ramassage des feuilles

1

N'utilisez que les accessoires compatibles à cet outil. Les informations des accessoires peuvent être trouvées sur l'emballage du produit, chez un détaillant WORX ou sur notre site Web www.worx.com ou en appelant au 1-866-354-WORX(9679).

AVERTISSEMENT! Certaines des poussières produites en utilisant des outils électriques sont considérées par l'État de Californie comme susceptibles de provoquer le cancer, des anomalies congénitales et d'autres problèmes de reproduction. Voici des exemples de ces produits chimiques:

• Plomb issu de peinture à base de plomb
• Silice crystalline issue de briques et du ciment et autres produits de maçonnerie
• Arsenic et chrome issus de bois traité chimiquement

Votre risque de ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce travail. Pour réduire votre exposition à ces produits chimiques : travaillez dans une zone bien ventilée; portez un équipement de sécurité approuvé, tel que des masques antipoussières spécialement conçus pour éliminer les particules microscopiques par filtrage.

AVERTISSEMENT: Ce produit peut contenir du plomb, des phtalates ou d'autres agents chimiques connus dans l'État de Californie pour causer le cancer, des malformations congénitales et d'autres problèmes lies à la reproduction. Lavez vos mains après chaque utilisation.

INSTRUCTIONS IMPORTANTES DE SÉCURITE

AVERTISSEMENT! Lors de

l'utilisation d'appareils électriques de jardinage, des précautions de base doivent être observées afin de réduire les risques de feu, choc électrique, et blessure grave, incluant ce qui suit :

AVERTISSEMENT! LISEZ TOUTES LES INSTRUCTIONS

POUR TOUS LES APPAREILS

1. Évitez les environnements dangereux.

N'utilisez pas les appareils dans des environnements très humides ou mouillés.

1. N'utilisez pas sous la pluie.

2. Tenez les enfants éloignés. Tous les visiteurs devraient se tenir éloignés de l'aire de travail.

3. Habillez-vous convenablement. Ne portez pas des vêtements lâches ou des bijoux. Ils peuvent se prendre dans les pièces en mouvement. L'utilisation de gants de caoutchouc et chaussures épaisses est recommandée lors de travaux extérieurs. Portez une protection pour cheveux afin de contenir les cheveux longs.

4. Utilisez des lunettes de sécurité Toujours porter un masque pour le visage ou pour la poussière si l'opération est poussièreuse.

5. Utilisez le bon appareil. N'utilisez pas l'appareil pour tout autre travail que pour celui auquel il est destiné.

6. Un disjoncteur différentiel devrait être utilisé sur le(s) circuit(s) et prise(s) murale(s) destinée(s) à l'appareil de jardinage. Des prises de défaut à la terre sont disponibles et peuvent être utilisées également.

7. AVERTISSEMENT! Afin de réduire le risque de choc électrique, utilisez seulement avec une rallonge électrique destinée à un usage extérieur, tel que les rallonges de types SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. ou SJTOW-A.

8. Rallonge électrique! Assurez-vous que votre rallonge électrique est en bon état. Lorsque vous utilisez une rallonge électrique, assurez-vous qu'elle puisse soutenir l'intensité du courant demandé par votre produit. Une rallonge électrique trop petite cause une baisse de la tension d'alimentation, entraînant une perte de puissance et une surchauffe. Le tableau 1 montre le calibre approprié en fonction de la longueur de la rallonge électrique et de l'ampérage indiqué sur la plaque signalétique. Dans le doute, utilisez le calibre supérieur. Plus le calibreest petit, plus la rallonge électrique est grosse. Afin de réduire le risque de déconnexion de l'appareil et de la rallonge électrique alors

qu'il est en fonction:

i) Faites un nœud tel qu'illustré en Figure 1;
ii) Utilisez une courroie de retenue ou les connecteurs décrits dans ce manuel.

1. Évitez les démarrages non intentionnels. Ne transportez pas les appareils alors qu'ils sont connectés et que vous avez le doigt sur le commutateur. Soyez certain que le commutateur est en position « OFF » lorsque connecté.

2. Ne soumettez pas le cordon d'alimentation électrique à des abus. Ne transportez jamais l'appareil par le cordon d'alimentation électrique ou le tirer d'un coup sec afin de le déconnecter du réceptacle. Tenez le cordon d'alimentation électrique éloigné de la chaleur, l'huile, et les arêtes tranchantes.

3. Ne forcez pas l'appareil. Il va faire un meilleur travail et avec moins de risques de blessure en travaillant au taux de charge pour lequel il a été conçut.

4. N'essayez pas d'utiliser l'appareil hors de votre portée normale. Gardez votre équilibre et les pieds bien ancrés en tout temps.

5. Restez alerte. Faites attention à ce que vous faites. Utilisez le bon sens. N'utilisez pas l'appareil lorsque vous êtes fatigué.

6. Déconnectez l'appareil. Déconnectez l'appareil de la source d'alimentation lorsqu'il n'est pas en utilisation, avant d'en faire l'entretien, lors du changement d'accessoires tels que lames, et autres accessoires du même genre.

7. Entreposez à l'intérieur les appareils qui ne sont pas utilisés fréquemment. Lorsqu'inutilisés, les appareils devraient êtres entreposés à l'intérieur dans un endroit sec, élevé et gardé sous clef, hors de la portée des enfants.

8. Entretenez les appareils avec soins. Gardez les arêtes de coupe aiguisées et propres pour une meilleure performance et risque réduit de blessure. Suivez les instructions pour lubrifier et changer les accessoires. Inspectez le cordon

d'alimentation électrique de l'appareil périodiquement, et si endommagé, faites le réparer par un dépôt de service autorisé. Inspectez les cordons prolongateurs périodiquement et remplacez si endommagés. Gardez les poignées sèches, propres, et libres d'huile et de graisse.

18. Vérifier les pièces endommagées.

Avant d'employer l'appareil, une garde ou autre pièce endommagée devrait être soigneusement vérifiée afin de déterminer qu'elle fonctionnera correctement et exécutera la fonction pour laquelle elle a été conçue. Vérifier l'alignement des parties mobiles, leur pincement, la brisure de pièces, montage, et toute autre condition qui peut affecter son opération. Une garde ou autre pièce endommagée devrait être correctement réparée ou remplacée par un centre de service autorisé à moins d'avis contraire ailleurs dans ce manuel.

GARDEZ CES INSTRUCTIONS

Tableau 1Grosseur minimum de fil pour rallonges
Tension électrique	Longueur totale de la rallonge électrique, en pieds
120V 25 50	100 150
240V 50 100	200 300
Ampérage supporté (A)	AWG
0-6 18 16 16	14
6-10	18	16	14	12
10-12	16	16	14	12
12-16 14 12			Déconseillé

NOTE : Seules les parties applicables de la table ont besoin d'être considérées. Par exemple, un produit de 120 Volts ne nécessite pas les caractéristiques d'un produit de 240 Volts.

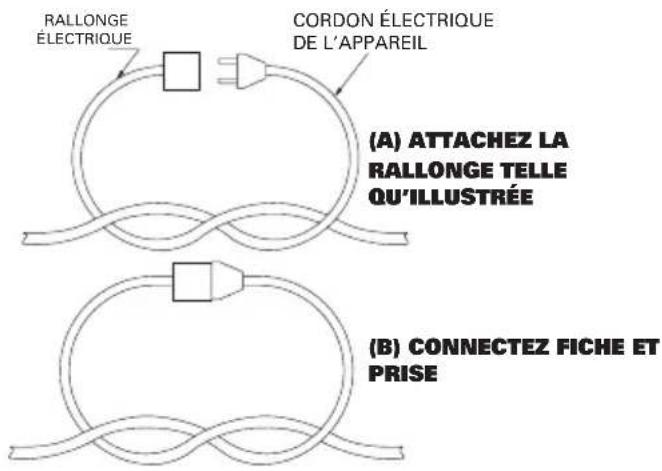

Figure 1 Méthode pour sécuriser la rallonge électrique

POUR TOUS LES APPAREILS ÉLECTRIQUES À DOUBLE ISOLATION

1) Pièces de remplacement

Lors de l'entretien de l'appareil, n'utilisez que des pièces identiques de remplacement.

2) Connexions polarisées des appareils électriques

Afin de réduire le risque de choc électrique, cet outil a une fiche de connexion polarisée (une des lames est plus large que l'autre) et requiert l'utilisation d'une rallonge électrique polarisée. La fiche de l'appareil s'accouple seulement dans un sens avec une rallonge électrique polarisée. Si la fiche ne s'accouple pas complètement avec la rallonge électrique, tournez la fiche. Si la fiche ne s'accouple toujours pas, utilisez une rallonge électrique polarisée. Une rallonge électrique polarisée nécessite une prise murale polarisée. Cette fiche entre seulement d'une seule façon à la prise murale polarisée. Si la fiche ne rentre pas complètement dans la prise murale, tournez la fiche. Si la fiche ne rentre toujours pas, contactez un électricien qualifié afin d'installer une prise murale appropriée. Ne changez pas la fiche de l'équipement, ou l'une des fiches de la rallonge électrique, de quelque façon que ce soit.

GARDEZ CES INSTRUCTIONS

SYMBOLES

Double isolation

ASSEMBLAGE

MONTAGE DU TUBE DE SOUFFLAGE/ D'ASPIRATION (Fig. A, B, C)

Avant de monter le tube de soufflage/d'aspiration, assurez-vous que l'interrupteur marche/arrêt (2) est en position « O ».

Aligner les deux segments du tube(inférieur et supérieur) comme cela est montré à la Fig A. Assurez-vous que les encoches s'engagent dans les trous des deux côtés.

Attachez ensuite le tube soufflage/d'aspiration au boîtier du moteur, comme illustré sur les schémas Fig. B et C.

Placer le bouton du tube sur le carter moteur près du levier du commutateur (voir fig. B).

Puis, tel qu'illustré à la fig. C, basculer le haut du tube vers le haut et l'enclencher. Vérifiez que le tube de soufflage/d'aspiration est fermement installé.

AVERTISSEMENT! N'essayez

pas d'opérer ou de désactiver le

commutateur de sécurité d'une façon autre que le montage ou le retrait normal du couvercle.

REMARQUE: Après avoir fixé le ventilateur/le tube de l'aspirateur au caisson moteur (11), vous pouvez le retirer plus tard, en déplaçant le commutateur marche/arrêt en position d'arrêt. Ensuite, appuyez sur le bouton de libération (3) pour pouvoir séparer le tube.

N'essayez pas de séparer le tube en forçant ou à l'aide d'outils, débrancher l'outil avant de retirer le tube.

FIXATION DU SAC DE RAMASSAGE DE FEUILLES (Fig. D1-D3)

L'aspirateur est équipé d'un sac de ramassage des feuilles (6) conçu pour récupérer les feuilles et les débris. Fixez le sac à déchets comme illustré en Fig D1 –Pour installer le sac de récupération des débris, aligner simplement les fentes du collier de dégagement rapide du sac de récupération avec les goupilles de verrouillage du bloc moteur et poussez vers le haut en position.

Pour l'enlever, simplement enfoncer le bouton de dégagement rapide (a) et tirer le sac de récupération des débris vers le bas.

OPÉRATION

CONNEXION À UNE SOURCE D'ALIMENTATION

Utilisez une rallonge électrique polarisée (c-à-d qu'une lame est plus large que l'autre) conforme aux normes UL (certificat CSA au Canada) recommandée pour une utilisation en extérieur uniquement. Une prise polarisée ne peut être branchée à une rallonge électrique polarisée que dans un sens. Si elle ne s'adapte toujours pas, ne pas utiliser une rallonge appropriée mais achetez une rallonge polarisée. Ne jamais essayer jamais de forcer l'ajustement d'une rallonge ou de changer la conception des fils pour obtenir un meilleur ajustement.

Longueur de la rallonge électrique	Calibre de fils minimal (réseau sélectif planaire)
100 pi. 14
150 pi. 12

REMARQUE: N'utilisez pas une rallonge électrique de plus de 150 pieds.

Si vous ne branchez pas complètement la rallonge électrique dans la prise d'entrée, la prise lâche risque d'entraîner une surchauffe et en conséquence un incendie, avec des risques de brûlures pour vous et d'autres personnes.

Veillez à brancher complètement la rallonge électrique et utilisez le dispositif de fixation de la rallonge pour la sécuriser.

IMPORTANT: Vérifiez fréquemment que le cordon d'alimentation en cours d'utilisation ne comporte pas de trous dans l'isolation.

N'utilisez pas une rallonge endommagée.

Ne faites pas passer la rallonge sur de l'eau stagnante ou de l'herbe mouillée.

DÉMARRAGE ET ARRÊT (Voir E)

IMPORTANT: L'appareil ne fonctionnera pas si le tube de soufflage/d'aspiration n'est pas monté sur le logement du moteur.

DÉMARRAGE

Branchez la prise à la sortie d'alimentation et mettez l'appareil sous tension. Déplacez le commutateur marche/arrêt (2) en position «1».

ARRÊT

Déplacez le commutateur marche/arrêt (2) en position « O ».

AVERTISSEMENT! L'outil fonctionne encore pendant quelques secondes une fois qu'il est éteint. Laissez le moteur atteindre un arrêt complet avant de poser l'outil à terre.

CONVERSION DE SOUFFLEUR À ASPIRATEUR (Fig. F)

Pour sélectionner le mode de fonctionnement, faites tourner le levier du sélecteur de soufflage/d'aspiration (9) sur le symbole requis (Consultez La Fig. F)

Mode soufflage

Mode aspiration

UTILISATION DE LA SOUFFLEUSE (Reportez-vous à la Fig. G)

La souffleuse est conçue pour une utilisation privée uniquement. Utilisez la souffleuse en extérieur pour déplacer des débris selon les besoins.

ATTENTION!

La souffleuse peut projeter des débris, avec des risques de blessures corporelles pour l'opérateur ou les spectateurs.

• Ne soufflez pas des objets durs comme des clous, des boulons ou des pierres.
• N'opérez pas la souffleuse à proximité de spectateurs ou d'animaux.
• Prenez des précautions particulières lorsque vous nettoyez des débris sur des escaliers ou autres zones étroites.
• Portez des lunettes de sécurité ou autre protection adaptée pour les yeux, un pantalon et des chaussures.

COMMANDE DE VITESSE VARIABLE (Reportez-vous à la Fig. H)

Il est possible de modifier la vitesse maximale de la souffleuse en tournant le sélecteur de vitesse variable. Tournez vers le haut pour réduire la vitesse et vers le bas pour l'augmenter.

UTILISATION DE L'ASPIRATEUR (Reportez-vous à la Fig. I) ATTENTION!

L'aspirateur peut projeter des débris, avec des risques de blessures corporelles pour l'opérateur ou les spectateurs.

• N'opérez pas l'aspirateur sans le sac installé ou avec la fermeture éclair du sac ouverte.
• N'aspirez pas d'objets acérés, pointus ou durs qui pourraient être projetés à travers le tissu du sac, comme des câbles, des agrafes, des clous ou des pierres.

IMPORTANT: Garder toujours le tube d'aspiration à 1 pouce au-dessus des débris. Ne forcez pas le tube d'aspiration sur une pile de débris ou ne tenez pas le tube verticalement en forçant les débris à l'intérieur du tube.

L'une ou l'autre de ces actions pourrait boucher l'hélice et la lame situées à l'intérieur du souffleur.

Si l'aspirateur se met à vibrer ou à émettre des bruits anormaux, arrêtez-le, débranchez le cordon et vérifiez la cause.

VIDAGE DU SAC

Eteignez l'aspirateur et débranchez-le de la source d'alimentation. Videz le sac conformément à la Fig J - K. Ne stockez pas de débris dans le sac. Pour nettoyer le sac, retournez-le à l'envers et secouez l'excédant de débris. Une fois par an, nettoyez le sac à la main avec de l'eau savonneuse et laissez-le refroidir à l'air libre.

AVERTISSEMENT! Une utilisation normale du sac entraîne une usure et une détérioration au fil du temps. Un sac usé ou détérioré permet que de petits objets soient projetés à travers le sac, avec des risques de blessure pour l'opérateur ou les spécateurs. Vérifiez fréquemment le sac. S'il est usé ou détérioré, remplacez-le par un sac d'aspirateur.

COMMENT ENLEVER LES BOUCHONS DE DÉBRIS DE L'HÉLICE ET DE LA LAME

AVERTISSEMENT! Porter des lunettes et des gants de protection.

1. Éteindre et attendre que toutes les pièces mobiles arrêtent de bouger.

2. Débrancher l'appareil.

3. Enfoncer le bouton de déclenchement et retirer le tube de l'aspirateur/souffleur du carter moteur. (Fig. L)
4. Vous pouvez ensuite retirer les déchets des pales de la turbine comme illustré en Fig M. Utiliser un objet long et solide. Prendre soin de ne pas endommager les éléments internes.
5. Vérifier que l'hélice ou la lame ne présente aucun signe de dommage. Si l'une des pièces est endommagée, cessez d'utiliser l'appareil et contactez votre détaillant autorisé.
6. Installez le tube souffleur/aspirateur en vous référant à la section Montage du tube souffleur/aspirateur.

ENTREPOSAGE

Entreposez le souffleur/aspirateur et la rallonge électrique en intérieur, dans un endroit sec et frais, hors de portée des enfants et des animaux.
