MANUAL DE USUARIO WG500.2 WORX

1. MANGO

2. INTERRUPTOR

3. BOTÓN DE LIBERACIÓN

4. TUBO DE ASPIRADO SUPERIOR

5. TUBO DE ASPIRADO INFERIOR

6. BOLSA DE RECOLECCIÓN DE HOJAS

7. TUBO DEL SOPLADOR

8. PERILLA DE VELOCIDAD VARIABLE DEL SOPLADOR

9. PALANCA DE SELECCIÓN DEL SOPLADOR/ASPIRADORA

10. CUELLO DE LA BOLSA PARA LIBERACIÓN RÁPIDA

11. CUBIERTA DEL MOTOR

12. SOPORTE DEL CABLE DE EXTENSIÓN

DATOS TÉCNICOS

	WG500.2 WG505
Voltaje nominal 120V~60Hz
Corriente nominal 12A
Velocidad nominal sin carga 15000 /min
Flujo de aire 350cfm
Velocidad del aire 80-210mph
Relación de triturado 10:1 16:1
Capacidad de la bolsa de recolección	1.2 Bushels
Peso de la máquina 9.5 lbs (4.3kg) 9.7 lbs (4.4kg)
Doble aislamiento	☐/II

ACCESORIOS

Bolsa de recolección de hojas

1

Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com o comunicándose al 1-866-354-WORX (9679).

¡ADvERtENCIA! El polvo originado por la utilización de herramientas

motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos.

Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo
• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería
• El arsénico y el cromo de la madera tratada químicamente

El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas.

ADVERTENCIA: Este producto podría contener plomo, ftalato y otros

químicos identificados por el Estado de California como causantes de cáncer, defectos congénitos y otras lesiones reproductivas. Lávese las manos después de utilizar.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

¡ADVERTENCIA! Cuando se emplean herramientas eléctricas para jardinería,

siempre deben seguirse ciertas pautas básicas de seguridad a fin de reducir el riesgo de incendio, descarga eléctrica o lesión seria, incluyendo las siguientes:

¡ADVERTENCIA! Lea y comprenda todas las instrucciones.

PARA TODAS LAS HERRAMIENTAS

1. Evite ambientes peligrosos. No utilice las herramientas en lugares húmedos o mojados.

2. No trabaje bajo la lluvia.

3. Mantenga alejados a los niños.

Todos los visitantes deben mantenerse a distancia del área de trabajo.

1. Vístase apropiadamente. No use ropas sueltas o alhajas, ya que pueden quedar atrapadas en las piezas móviles. Cuando se trabaja al aire libre se recomienda el uso de guantes de goma y calzado resistente. Emplee protección adecuada para contener el cabello largo.
2. Utilice gafas de seguridad. Emplee siempre máscara para la cara o máscara anti-polvo en operaciones donde se emite mucho polvo.
3. Utilice la herramienta correcta. Emplee la herramienta únicamente para la finalidad para la cual fue diseñada.
4. La protección de interruptores de circuito con polo a tierra (GFCI) debe ser proporcionada en todos los circuitos o tomacorrientes a ser empleados para herramientas de jardinería. Se encuentran disponibles receptáculos con protección incorporada GFCI que pueden utilizarse para esta medida de seguridad.
5. ¡ADVERTENCIA! Para reducir el riesgo de descarga eléctrica, utilice únicamente cables prolongadores diseñados para uso al aire libre, del tipo SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A o SJTOW-A.
6. ¡Cable prolongador! Cerciórese de que su cable prolongador esté en buenas condiciones. Asegúrese de utilizar un prolongador lo suficientemente resistente como para soportar la corriente que requiere su producto. Un cable pequeño causará una caída de corriente en la línea de voltaje, dando por resultado recalentamiento y pérdida de potencia. La Tabla 1 muestra el calibre correcto a utilizar, dependiendo de la longitud del cable y del amperaje indicado en la placa de identificación. En caso de duda, utilice el tamaño mayor siguiente. Cuanto menor es el calibre, mayor es la capacidad del cable. A fin de evitar la desconexión del cable de la

herramienta del prolongador durante el funcionamiento:

i) Haga un nudo como se muestra en la Figura 1; ó
ii) Utilice una de las bandas de sujeción del enchufe-receptáculo o conectores descritos en este manual.

1. Evite el arranque accidental. No transporte la herramienta enchufada con el dedo en el interruptor. Cerciórese de que el interruptor esté apagado cuando enchufe la máquina.

2. No abuse del cable. Nunca transporte la herramienta por el cable ni tire de éste para desconectarla del tomacorriente. Proteja el cable del calor, el aceite y los bordes agudos.

3. No fuerce la herramienta. Hará un trabajo mejor y más seguro a la velocidad para la cual fue diseñada.

4. No se extralimite. Manténgase firme y con buen equilibrio en todo momento.

5. Permanezca alerta. Ponga siempre atención en lo que está haciendo. Utilice el sentido común. No opere la herramienta cuando esté cansado.

6. Desconecte la herramienta. Cuando no se encuentre en uso, antes de hacer mantenimiento o al cambiar accesorios tales como hojas de corte o similares, desenchufe la herramienta del tomacorriente.

7. Guarde las herramientas que no usa en lugares cerrados. Cuando no se encuentran en uso, las herramientas deben guardarse en un lugar seco, elevado o cerrado con llave, lejos del alcance de los niños.

8. Mantenga la herramienta con cuidado. Conserve los bordes cortantes limpios y bien afilados, a fin de obtener el mejor rendimiento y reducir los riegos de lesiones. Siga las instrucciones para la lubricación y el cambio de accesorios. Examine periódicamente el cable de la herramienta y si está dañado hágalo reparar por un agente autorizado. Examine periódicamente los prolongadores y sustitúyalos si están dañados. Mantenga los mangos secos,

limpios y libres de aceite y grasa.

18. Verifique las piezas dañadas.

Las guardas protectoras u otras partes dañadas deben verificarse cuidadosamente antes de cualquier uso futuro de la herramienta, a fin de determinar si funcionarán correctamente y realizarán la función prevista.

Compruebe que las piezas móviles se encuentren alineadas y correctamente ajustadas, que no haya rotura de piezas, de montaje o cualquier otra condición que pueda afectar su funcionamiento. Una guarda protectora u otra pieza que se encuentre dañada debe ser reparada o sustituida correctamente en un centro de servicio autorizado, a menos que en este manual de instrucciones se indique lo contrario.

CONSERVE ESTAS INSTRUCCIONES

Tabla 1 - Calibre mínimo para los cables prolongadores

Voltaje	Longitud total del cable en metros
120V 25 50	100 150
240V 50 100	200 300
Amperaje Mayor de - No Mayor de	AWG
0-6 18 16 16	14
6-10	18	16	14	12
10-12	16	16	14	12
12-16	14 12		No recomendado

NOTA-Sólo las partes aplicables de la Tabla deben ser tenidas en cuenta. Por ejemplo, para un producto de 120 V no se necesita tener en cuenta lo especificado para 240 V.

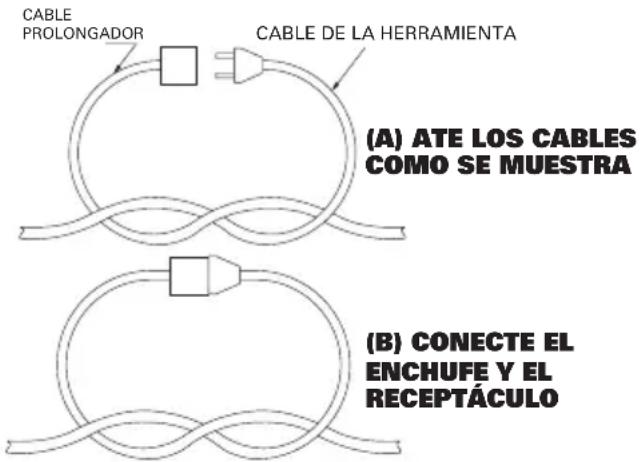

Figura 1 Método para asegurar el cable prolongador

CABLE PROLONGADOR CABLE DE LA HERRAMIENTA (A) ATE LOS CABLES COMO SE MUESTRA (B) CONECTE EL ENCHUFE Y EL RECEPTÁCULO

PARA TODAS LAS HERRAMIENTAS DE DOBLE AISLACIÓN

a) Piezas de repuesto.

Toda vez que efectúe un servicio técnico emplee piezas de repuesto idénticas.

b) Conexiones polarizadas de la herramienta.

Para reducir el riesgo de descarga eléctrica, esta herramienta posee un enchufe polarizado (un perno es más ancho que el otro) y requerirá el uso de un cable prolongador polarizado. El enchufe de la herramienta se inserta en el cable prolongador polarizado de un único modo. Si no encaja completamente, invierta el enchufe. Si aún así no se inserta, adquiera un prolongador polarizado adecuado. Este tipo de prolongadores requiere el uso de un tomacorriente polarizado. El enchufe del prolongador se inserta en el tomacorriente polarizado de un único modo. Si no encaja completamente, invierta el enchufe. Si aún así no se inserta, acuda a un electricista calificado para instalar el tomacorriente apropiado. Bajo ningún concepto cambie el enchufe del equipo ni el enchufe o el receptáculo del prolongador.

CONSERVE ESTAS INSTRUCCIONES

SÍMBOLOS

Doble aislamiento

ENSAMBLE

ENSAMBLE DEL TUBO DEL SOPLADOR/ASPIRADORA (Fig. A y B y C)

Antes de colocar el tubo del soplador/aspiradora, asegúrese de que el interruptor de encendido/apagado (2) se encuentre en la posición "0".

Alinee los tubos superior einferior como se muestra en la Fig A. Asegúrese de que las ranuras queden enganchadas con los orificios de ambos lados.

A continuación, coloque el tubo del soplador/aspiradora en la cubierta del motor como se muestra en la Fig. B y C.

Coloque la parte inferior del tubo en el alojamiento del motor ubicado cerca del interruptor. (Consulte la figura B). A continuación, tal como se muestra en la figura C, mueva la parte superior del tubo hacia arriba para asegurarlo en su posición. Compruebe que el tubo del soplador/aspiradora se encuentre ajustado de manera firme.

¡ADVERTENCIA! No intente utilizar o deshabilitar el interruptor de seguridad de ningún modo que no sea el ensamble y la extracción normal de la cubierta.

NOTA: Después de colocar el tubo de soplador/vacío en el alojamiento del motor (11), puede extraerlo posteriormente colocando el interruptor de encendido/apagado en la posición "Off" ("Apagado"). Luego, presione el botón de liberación (3) para poder separar el tubo. No intente separar los tubos utilizando la fuerza o herramientas, desenchufe la herramienta antes de separar el tubo.

COLOCACIÓN DE LA BOLSA DE RECOLECCIÓN DE HOJAS

(Fig. D1-D3)

La aspiradora posee una bolsa de recolección de hojas (6) que se encuentra diseñada para recolectar hojas y desechos. Coloque la bolsa de residuos como se muestra en la Fig.

D1-- Para instalar la bolsa de recolección de residuos, simplemente alinee las ranuras de la arandela de la bolsa de liberación rápida con las clavijas de bloqueo del alojamiento del motor y presione el tubo. Para liberar,

simplemente presione el botón de liberación rápida (a) y tire hacia abajo la bolsa de recolección de residuos.

FUNCIONAMIENTO

CONEXIÓN CON UNA FUENTE DE ALIMENTACIÓN

Utilice sólo un cable de extensión polarizado (es decir, una de las clavijas deberá ser más ancha que la otra) y con clasificación UL (con certificación CSA en Canadá) que se encuentre recomendado para uso exterior. Un enchufe polarizado sólo podrá ser colocado de una forma. Si continúa sin poder conectarlo, no está utilizando un cable de extensión correcto y deberá adquirir un cable de extensión polarizado. Nunca intente forzar la conexión de un cable de extensión o cambie el diseño de los cables para lograr una conexión más sencilla.

Longitud del cable de extensión	Calibre de alambre mínimo (A.W.G., por sus siglas en inglés)
100 pies 14
150 pies 12

NOTA: No utilice un cable de extensión superior a los 150 pies.

Si no se coloca correctamente el enchufe del cable de extensión en el tomacorriente, el enchufe suelto puede sobrecalentarse, causar un incendio y posiblemente causar quemaduras a usted u otras personas.

Asegúrese de que el cable de extensión se encuentre colocado correctamente en el tomacorriente o utilice la característica de bloqueo de cable para asegurar el cable.

IMPORTANTE: El equipo no funcionará a menos que se instale el tubo del soplador/aspirador en el bloque de motor.

ENCENDIDO Y APAGADO (Fig. E)

IMPORTANTE: La unidad no funcionará hasta que el tubo del soplador/aspiradora se encuentre correctamente colocado en su lugar.

ENCENDIDO

Conecte el enchufe en el tomacorriente y encienda la unidad. Mueva el interruptor de encendido/apagado (2) a la posición "I".

APAGADO

Mueva el interruptor de encendido/apagado (2) a posición "O".

¡ADVERTENCIA! La herramienta seguirá funcionando durante algunos segundos luego de que haya sido apagada. Espere a que el motor se detenga por completo antes de apoyar la herramienta.

CAMBIO DE SOPLADOR A ASPIRADORA (Fig. F)

Para la selección del modo de funcionamiento, gire la palanca de selección del soplador/aspiradora (9) al símbolo necesario (Fig. F)

Modo de funcionamiento del soplador

Modo de funcionamiento de la succión

UTILIZACIÓN DEL SOPLADOR (Fig. G)

El soplador se encuentra diseñado sólo para uso residencial. Utilice el soplador en exteriores para mover los desechos cuando sea necesario.

¡PRECAUCIÓN!

El soplador puede arrojar desechos y causar lesiones personales graves al operador u otras personas.

• No realice el soplado de objetos duros como clavos, pernos o rocas.
• No utilice el soplador cerca de personas o mascotas.
• Tenga sumo cuidado cuando se realice la limpieza de desechos en escaleras u otras áreas pequeñas.
• Utilice anteojos de seguridad u otra protección ocular apropiada, pantalones largos y zapatos.

CONTROL DE VELOCIDAD VARIABLE (Fig. H)

Se puede cambiar la velocidad máxima del soplador moviendo el selector de velocidad variable. Muévalo hacia arriba para reducir

la velocidad y hacia abajo para aumentar la velocidad.

UTILIZACIÓN DE LA ASPIRADORA (Fig. I) ¡PRECAUCIÓN!

La aspiradora puede arrojar desechos y causar lesiones personales graves al operador u otras personas.

• No utilice la aspiradora sin la bolsa instalada o con el cierre de la bolsa abierto.
• No aspire objetos filosos, puntiagudos o duros que podrían perforar la bolsa, como alambres, grapas, clavos o rocas.

IMPORTANTE: Mantenga siempre el tubo de vacío 1" (2,5 cm) por encima de los residuos. No aplique fuerza en el tubo de la aspiradora sobre una pila de desechos ni sostenga el tubo derecho aplicando fuerza cuando se aspiran desechos a través del tubo.

Ambas acciones podrían atascar y dañar la hoja y rotor ubicados dentro del soplador. Si la aspiradora comienza a vibrar o posee un ruido anormal, deténgala, desconecte el cable y descubra la causa.

VACIADO DE LA BOLSA

Apague y desconecte la aspiradora de la fuente de alimentación. Vacíe la bolsa como se muestra en la Fig. J y K.

No almacene desechos en la bolsa. Para limpiar la bolsa, colóquela del revés y sacúdala para eliminar todos los desechos. Una vez al año, lave la bolsa a mano con agua jabonosa y espere a que se seque con el aire.

¡ADVERTENCIA! La utilización normal de la bolsa causa con el tiempo un desgaste y deterioro de ésta. Una bolsa desgastada o deteriorada permite que los objetos pequeños atraviesen la bolsa y puedan causar lesiones al operador u otras personas. Revise la bolsa en forma periódica. Si se encuentra desgastada o deteriorada, reemplácela por una bolsa para aspiradoras.

ELIMINACIÓN DE LOS RESIDUOS ATASCADOS EN LA HOJA Y ROTOR

¡ADVERTENCIA! Utilice guantes y anteojos de protección.

1. Apague y espere a que se detengan todas las partes móviles.
2. Desenchufe la herramienta.
3. Presione el botón de liberación y separe el tubo del soplador/vacío del alojamiento del motor. (Fig. L)
4. Podrá retirar entonces la bolsa de residuos de las cuchillas impulsoras, como muestra la Fig. M. Utilice un objeto que sea largo y macizo. Asegúrese de no dañar ninguna pieza interna.
5. Inspeccione si el impulsor y/o la hoja poseen algún signo de daños. Si algunos de estos elementos se encuentran dañados, no utilice la herramienta y póngase en contacto con su distribuidor autorizado.
6. Instale el tubo del soplador/aspirador consultando la sección Montar el tubo del soplador/aspirador.

ALMACENAMIENTO

Almacene el soplador/aspiradora y el cable de extensión en interiores y en un lugar fresco, seco y alejado del alcance de niños y animales.
