| Caractéristiques techniques | Moteur thermique 4 temps, cylindrée 196 cm³, puissance 6,5 CV |
|---|---|
| Largeur de coupe | 76 cm |
| Hauteur de coupe réglable | 25 à 75 mm, 6 positions |
| Type de démarrage | Démarrage manuel avec corde |
| Capacité du réservoir | 3,6 litres |
| Poids | 80 kg |
| Utilisation | Idéale pour les grandes surfaces jusqu'à 2000 m² |
| Maintenance | Vérification régulière de l'huile, nettoyage du filtre à air, affûtage des lames |
| Sécurité | Équipement conforme aux normes de sécurité, protection contre les surcharges |
| Informations générales | Garantie de 2 ans, pièces de rechange disponibles |
FOIRE AUX QUESTIONS - Grass 765 SB GARLAND
Questions des utilisateurs sur Grass 765 SB GARLAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tondeuse à gazon au format PDF gratuitement ! Retrouvez votre notice Grass 765 SB - GARLAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Grass 765 SB de la marque GARLAND.
MODE D'EMPLOI Grass 765 SB GARLAND
Manuel d’instructions
2. Normes de sécurité 55
3. Etiquettes d’avertissement 60
4. Symboles sur la machine 60
5. Connaître votre machine 61
6. Indications pour la mise en service 63
7. Utilisation de la machine 67
8. Entretien et soin 70
9. Résolution des pannes 74
Déclaration de conformité 78 Merci d’avoir choisi cette machine Garland. Nous sommes sûres que vous apprécierez la qualité et prestations de cette machine qui vous simplifiera la tâche pour une longue période. Rappelez-vous que cette machine doit être révisée et entretenue dans un réseau de Services Techniques où vous pouvez aller pour l’entretien, résolution des pannes, acheter des pièces détachés et/ou accessoires. ATTENTION! Lisez les avertissements de sécurité et les indications du manuel. Le non accomplissement des avertissements et indications mentionnées plus bas peut vous provoquer un choc électrique, feu et/ou grave lésion. Avant d’utiliser cette machine, lisez attentivement les informations du manuel au sujet des techniques de mise en marche sécurisées et correctes. Coupez que de la pelouse. L’utilisation de cette machine pour n’importe quel autre usage pourrait être dangereux et serait à vos risques et périls. Par exemple: Ne pas utiliser la machine pour débroussailler, pour couper l’herbe dense, des arbustes, ou l’utiliser comme un broyeur. L’utilisation de cette machine pour des opérations différentes à celles prévues, peut donner lieu à des situations dangereuses. Gardez les avertissements et instructions pour de futures références. Si vous vendez cette machine dans le futur, rappelez-vous de donner ce manuel au nouveau propriétaire. L’expression “interrupteur «ouvert»” signifie “interrupteur déconnecté et “interrupteur “fermé”” signifie interrupteur connecté. Ref.:GCCGRASS765SBV1M1013V1.1
TABLE DE MATIERES 1. INTRODUCTIONFrançais 54/160 Français 55/160 Rappelez-vous que l’utilisateur est responsable des accidents et dommages provoqués à lui même, à des tiers et aux objets. Le fabricant ne serait pas tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine.
2. NORMES DE SECURITE
Pour ne pas manipuler incorrectement la machine, lisez les instructions du manuel avant d’utiliser la machine pour la première fois. Toute information inclus dans ce manuel est importante pour la sécurité des personnes, animaux et choses qui sont à proximité. Si vous avez des doutes par rapport à l’information ici inclus demandez à un professionnel ou à votre magasin de référence pour la résoudre. La liste suivante des risques et préventions, inclus des situations les plus probables qui peuvent arriver pendant l’utilisation de cette machine de la façon la plus sécurisé possible. Si vous vous trouvez dans une situation non décrite dans le manuel, utilisez le bon sens commun pour utiliser la machine de façon sécurisée ou, si vous vous sentez en péril, n’utilisez pas la machine. 2.1. UTILISATEURS Cette machine a été conçue pour être manipulée par des utilisateurs adultes et ayant lu et compris les indications ici fournies. Cette machine ne peut pas être utilisé par des personnes (notamment des enfants) dont les capacités physiques, psychologiques ou mentales, ou le manque d’expérience ou de connaissances. ATTENTION: Ne permettez pas aux personnes mineures d’utiliser cette machine. ATTENTION: bien avoir compris les instructions avant d’utiliser cette machine. Avant d’utiliser la machine, familiarisez-vous avec en vous assurant de connaître parfaitement où sont les contrôles, les dispositifs de sécurité et comment les utiliser. Si vous êtes un utilisateur non expérimenté, nous vous recommandons de commencer par des travaux simples et, si possible, accompagné d’une personne avec de l’expérience. L’outil de coupe de cette machine est affuté. Utiliser cette machine de façon inappropriée est dangereuse. ATTENTION: Prêtez la machine à des personnes qui connaissent ce genre de machines et savent comment l’utiliser. Avec la machine, prêtez toujours le manuel d’utilisation pour que l’utilisateur puisse le lire et comprendre. Cette machine est dangereuse pour des personnes qui l’utilisent pour la première fois. 2.2. SECURITE PERSONNELLE Soyez attentif, regardez ce que vous êtes en train de faire. Éviter l’inhalation des gaz d’échappement. Cette machine expulse par l’échappement, des gaz dangereux comme le monoxyde de carbone, qui peuvent causer des étourdissements, des évanouissements ou même la mort. Ne pas utiliser cette machine si vous êtes fatigué ou sous l’influence de drogues, alcool ou médicaments. Une seconde de distraction lorsque vous maniez la machine peut provoquer de sérieuses blessures. Ne jamais faire fonctionner la machine avec des protections défectueuses ou sans dispositif deFrançais 56/160 Français 57/160 sécurité, par exemple des déflecteurs et / ou de ramassage d’herbe, en place. Ne modifiez pas les contrôles de cette machine et/ou les régulateurs de vitesse de vitesse moteur. Enlevez toutes les clés ou outillage à main de la machine et du lieu du travail avant de démarrer la machine. Une clé ou un outil proche de la machine peut être touché par une partie de la machine en mouvement et être projeté en provoquant des dommages personnels. Ne vous surpassez pas. Ayez les pieds bien fixes au sol et restez en équilibre à tout moment. Ne pas utiliser la machine sur des pentes abruptes de plus de 15º. Couper sur des pentes peut être dangereuse. Faites attention lorsque vous marchez sur des pentes ou de l’herbe mouillé. Soyer vigilant lors de changement de direction sur une pente. N’introduisez pas vos mains ou pieds dans le carter de la tondeuse. Tenez toutes les parties de votre corps loin de la lame lorsque la machine est en marche. Avant de démarrer la machine, vérifiez que la lame n’est en contact avec aucun objet. Tenez toutes les parties de votre corps loin de l’outil de coupe et des pièces en mouvement lorsque le taille-haie est en marche. Avant de démarrer la machine, vérifiez que l’outil de coupe n’est en contact avec aucun objet. Un moment d’inattention pendant le fonctionnement peut provoquer des blessures graves si une partie de vêtement ou autre partie de votre corps sont en contact avec la lame, ou peut vous couper. Prenez la tondeuse avec vos deux mains au guidon et placez votre corps, toujours, derrière la machine. Si vous n’est pas un utilisateur expert, nous vous recommandons de vous familiariser et pratiquer dans une surface plate. Si la machine vibre bizarrement, arrêtez le moteur, enlevez la batterie et inspectez la machine en cherchant la cause et, réparer-le. Si vous ne la trouvez pas, emmenez la machine au SAV. Ne touchez pas l’échappement de la machine avec le moteur en marche ou après son arrêt. L’échappement de cette machine se réchauffe pendant le fonctionnement de la machine et atteint des températures très hautes, cette température peut durer quelques minutes après l’arrêt du moteur. Ne laissez pas la machine sans vigilance et allumée. Si vous laisser la machine sans vigilance, arrêtez le moteur et enlevez la bougie. N’essayez pas d’enlever les matériaux coupés de l’aire de travail ou de l’outil de coupependant que l’outil est en mouvement. Assurez-vous que la machine est éteint lorsque vous faites le nettoyage. Stockez les outils inactifs hors de portée des enfants.
2.2.1. VETEMENTS DE TRAVAIL ET ÉQUIPEMENT DE
SÉCURITÉ Opter pour une tenue adéquate. N’utilisez pas de vêtements amples ou de bijoux. Tenez vos cheveux, vêtements et gants loin des pièces en mouvement. Les vêtements lâches, les bijoux, ou les cheveux longs peuvent être pris par les pièces en mouvement. Utilisez cet appareil avec des chaussures appropriées. N’utilisez jamais la machine avec pieds nus ou des sandales. Utilisez des protecteurs pour la vue et les oreilles. Pendant la tonte, toujours porter des pantalons longs. L’utilisation de vêtements et d’équipement de sécurité supplémentaire permettra de réduire le les risques corporels.Français 56/160 Français 57/160 Vous devez porter avec vous:
N’utilisez pas cette machine dans des atmosphères explosives ainsi qu’en présence de liquides inflammables, du gaz et de la poussière. Ne démarrez jamais et ne faites jamais marcher le moteur dans une salle ou un bâtiment clos. Les gaz d’échappement et les vapeurs de carburant contiennent du monoxyde de carbone et des substances chimiques dangereuses. En cas de concentration de fumées due à une ventilation insuffisante, éliminer de l’aire de travail tout ce qui pourrait gêner la circulation de l’air, pour permettre une bonne ventilation avant d’entreprendre le travail et/ou faire des pauses fréquentes pour que les fumées puissent se dissiper avant d’atteindre une concentration élevée. La zone comprise dans un radio de 15 mètres autour de la machina doit être considéré comme la zona à risque dans laquelle personne ne doit entrer. Tant que la machine est en fonctionnement et, , quand cela est possible, il faut utiliser un corde et des signaux d’avertissement autour de la zone de travail. Tenez les enfants et curieux éloignées lorsque que vous manipulez la machine. Les distractions peuvent vous causer la perte de contrôle. Surveillez que des enfants, personnes ou animaux n’entrent pas dans votre aire de travail. Quand plusieurs personnes doivent travailler silmultanément, vérifiez toujours la présence et la situation des autres personnes afin d’avoir une distance de sécurité nécessaire entre chacune d’entre-elles. N’utilisez pas la machine pendant la nuit, avec brouillard ou avec une visibilité réduite qui ne vous permet pas de voir avec clarté l’aire de travail. Tenez l’aire de travail propre et travaillez avec un bon éclairage. Les aires en désordre et obscures peuvent provoquer des dommages. Inspectez soigneusement la zone où l’équipement doit être utilisé et enlever toutes les pierres, les bois, les câbles et objetcs qui peut être projeté par la machine.
2.4. SECURITE AVEC L’UTILISATION DES
CARBURANTS IMPORTANT: Le carburant et l’huile sont hautement inflammables. Si le carburant, l’huile ou la machine s’enflamment, éteignez l’incendie avec un extincteur à poudre sec. L’essence et l’huile sont dangereux, évitez le contact de l’essence ou l’huile avec la peau et yeux. Ne les inhalez ou ingérez pas. En cas d’ingestion du carburant et/ou huile, lavez-vous avec beaucoup d’eau et savon le plus tôt possible, si vous continuez à avoir les yeux et/ou la peau irrités adressez-vous à votre médecin. N’ajoutez pas de carburant dans un endroit clos ou mal ventilé. Les gaz d’échappement, les vapeurs de carburant et de l’huile contiennent du monoxyde de carbone et des substances chimiques dangereuses. En cas de concentration de fumées due à une ventilation insuffisante, éliminer de l’aire de travail tout ce qui pourrait gêner la circulation de l’air, pourFrançais 58/160 Français 59/160 permettre une bonne ventilation avant d’entreprendre le travail et/ou faire des pauses fréquentes pour que les fumées puissent se dissiper avant d’atteindre une concentration élevée. Le carburant et l’huile sont hautement inflammables et explosifs sous certaines conditions. Ne fumez pas et n’approchez pas des flammes, étincelles ou sources de chaleur à la machine. Ne pas fumer pendant la manipulation du combustible, lors du remplissage ou lorsque vous travaillez. Ne ravitaillez pas de carburant dans des lieux où il a une présence des flammes, étincelles ou sources intenses de chaleur. Toujours remplissez le réservoir dans des zones bien aérées et avec le moteur éteint. Ne pas remplir trop le réservoir de carburant. Dans le cas de fuite de carburant, assurez-vous d’éliminer ces fuites complètement avant de démarrer,, ne pas tenter de démarrer le moteur mais éloigner la machine de la zone de déversement et éviter toute source d’ignition jusqu’à ce que les vapeurs d’essence se soient dissipées. Remplir de carburant avant de démarrer la machine. N’enlevez pas le bouchon du réservoir lorsque que le moteur est en marche ou si la machine est chaude. Assurez-vous de que le bouchon de carburant est bien fermé lorsque vous utilisez la machine. Assurez- vous de bien fermer le bouchon du carburant après le ravitaillement. Toujours stockez le carburant et l’huile dans de conteneurs qui respectent les régulations européennes.
2.5. UTILISATION ET SOINS DE LA MACHINE
Coupez que de la pelouse. L’utilisation de cette machine pour n’importe quel autre usage pourrait être dangereux et serait à vos risques et périls. Par exemple: Ne pas utiliser la machine pour débroussailler, pour couper l’herbe dense, des arbustes, ou l’utiliser comme un broyeur. L’utilisation de cette machine pour des opérations différentes à celles prévues, peut donner lieu à des situations dangereuses. Utilisez cette machine, accessoires, outils, etc. en suivant les indications ici fournies et de la façon prévue, en prenant compte des conditions du travail et du travail à faire. L’utilisation de cette machine pour des applications autres que celles prévues peut vous mettre en péril. Vérifiez que tous les éléments de sécurité sont installés et en bon état. Rappelez-vous que l’utilisateur est responsable des accidents et dommages provoqués à lui même, à des tiers et aux objets. Le fabricant ne serait pas tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine. Ne jamais se mettre dans le plan de coupe de la machine. Tenez votre corps éloigné de l’outil de coupe pendant que vous utilisez de la machine. Ne forcez pas avec cette machine. Utilisez la machine pour l’application correcte. La correcte application de la machine pour le genre de travail à faire, vous permettra de mieux travailler et plus sécurisé. N’utilisez pas cette machine si l’interrupteur ne change pas entre “ARRET” et “MARCHE”. Toute machine ne POUVANT être contrôlée avecFrançais 58/160 Français 59/160 l’interrupteur est dangereuse et doit être réparée. Faite l’entretien de cette machine. Vérifiez que les parties mobiles ne soient plus en ligne ou défectueuses, qu’il n’y a pas de pièces cassées ou autres conditions qui puissent affecter le fonctionnement de la machine. Si la machine est abîmée, faites-la toujours réparer avant son utilisation. Beaucoup d’accidents sont provoqués par machines pas bien entretenues. Ayez les poignées propres et sèches. Les poignées huileuses ou graisseuses sont glissantes et peuvent provoquer la perte de contrôle de la machine. Après avoir heurté un objet inspecter la tondeuse pour les dommages qui auraient pu survenir. Si la lame est endommagée, le châssis est cassé ou si vous notez d’autres problèmes qui puissent nuire au fonctionnement de la machine, effectuer les réparations nécessaires ou emmenez-la au service après vente. Eteignez la machine, déconnectez la bougie et assurez-vous que la lame est à l’arrêt avant d’effectuer n’importe quel ajustement, ravitaillement, changer les accessoires, barrées des buses, vider le sac, nettoyage, transport ou stockage cette machine. Ces mesures préventives de sécurité réduisent le risque de démarrer la machine accidentellement. Si la machine vibre bizarrement, arrêtez le moteur et inspectez la machine en cherchant la cause. Si vous ne la trouvez pas, emmenez la machine au SAV. Les vibrations sont toujours une indication d’un problème dans la machine. Arrêtez le moteur lorsque vous quittez la machine. Réduisez le régime de tour du moteur quand vous allez éteindre le moteur, si le moteur est pourvu d’un robinet de coupure de carburant, coupez le carburant quand le moteur est arrêté. 2.6. SERVICE Faites réviser périodiquement la machine électrique par un service après vente qualifié en utilisant que de pièces détachées identiques. Ce fait garantie la sécurité de la machine.Français 60/160 Français 61/160 Les icônes dans les étiquettes d’avertissement qui sont sur la machine et / ou dans le manuel sont la pour indiquer l’information nécessaire pour une utilisation sécurisée de cette machine. Pour garantir une utilisation et entretien sécurisé de cette machine il y a des symboles sur la machine.
Débarrassez-vous de votre appareil de façon écologique. Ne jetez pas la machine avec les déchets domestiques. Conforme directives CE. Niveau de puissance sonore garantie Lwa dB (A).
Attention! Tenez vos pieds, mains et vos vêtements loin des lames. Utilisez des protecteurs pour la vue et les oreilles. Eteignez la machine en lâchant la barre de l’interrupteur de sécurité. Attention danger!. Prenez soin de ne pas projeter des matériaux aux personnes proches de vous. Attention!: Danger de projection de matériaux. Lire attentivement ce manuel avant de mettre en marche la machine. Ne touchez-pas, surface chaude. Ne pas fumer ou approcher une flamme au combustible de la machine. Attention! Assurez-vous toujours d’éteindre le moteur, enlever la bougie avant de réaliser une opération d’entretien o de vérification de la machine. Danger, gaz mortels! Pendant son utilisation la machine produit the gaz toxiques. Danger!. Carburant inflammable. Risque d’incendie ou explosion. Eteignez le moteur en lâchant la barre de l’interrupteur de sécurité. Attention! Risque de blessures des pieds et des mains. Positions de l’accélèrateur: - CHOKE: Position démarrage à froid. - : Position de vitesse maximale. - : Position de vitesse minimale. Bouchon de réservoir. Réservoir d’huil moteur. Pressez la barre de traction sur le guidon, comme dans la figure et, la traction de la tondeuse fonctionnera.Français 60/160 Français 61/160 Les images et les dessins figurant dans ce manuel sont purement représentatifs et peuvent ne pas répondre avec le produit réel.
5.1. CONDITIONS D’UTILISATION
Coupez que de la pelouse. L’utilisation de cette machine pour n’importe quel autre usage pourrait être dangereux et serait à vos risques et périls. Par exemple: Ne pas utiliser la machine pour débroussailler, pour couper l’herbe dense, des arbustes, ou l’utiliser comme un broyeur. L’utilisation de cette machine pour des opérations différentes à celles prévues, peut donner lieu à des situations dangereuses. Cette machine est pour un usage extérieur, dans ambiances sèches et à des températures entre 5ºC et 45ºC. Rappelez-vous que l’utilisateur est responsable des accidents et dommages provoqués à lui même, à des tiers et aux objets. Le fabricant ne serait pas tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine.

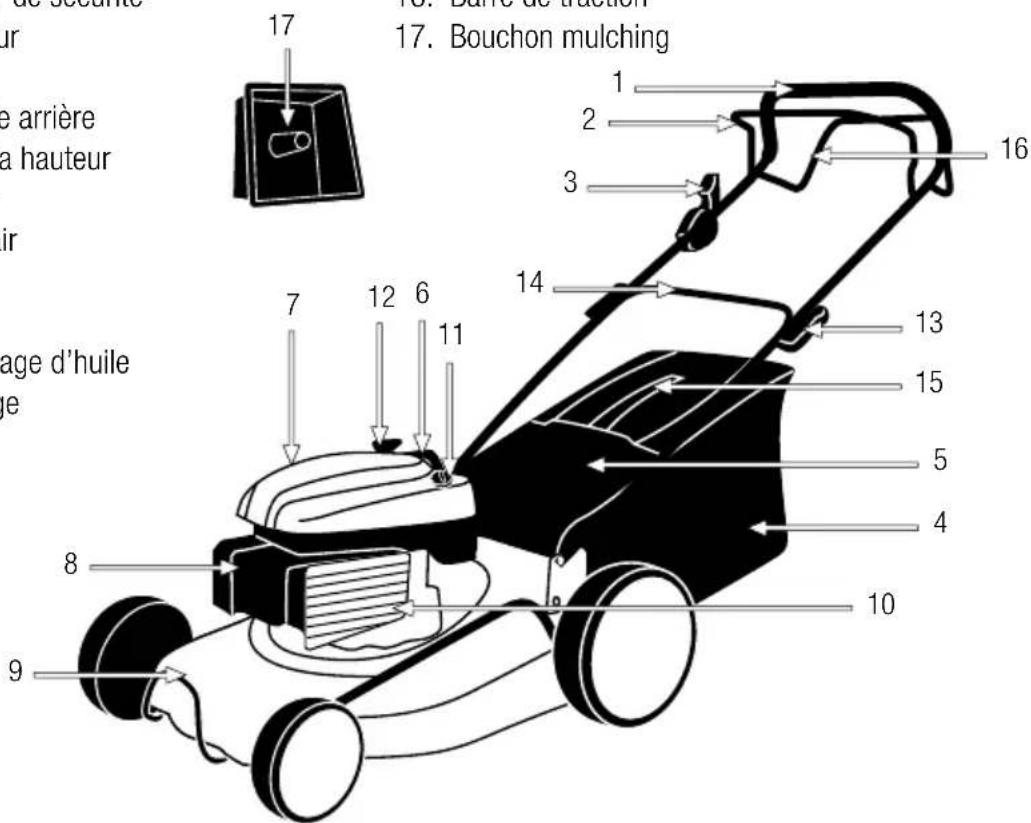

2. Barre de l’interrupteur de sécurité
3. Levier de l’accélèrateur
5. Couverture de la sortie arrière
6. Levier de réglage de la hauteur
7. Bouchon de réservoir
8. Couvercle du filtre à air
11. Bouchon de remplissage d’huile
12. Lanceur de démarrage
15. Poignée du couvercle du bac
17Français 62/160 Français 63/160 5.3. SPECIFICITES Les spécifités peuvent être modifiées sans préavis. Pour voir les spécifications du moteur, lire la notice du fabricant ci-joint. Description Tondeuse Marque Garland Modéle Grass 765 SB Moteur 4 temps Briggs & Stratton Cylindrée (cm³) 140 Régime de rotation maximal du moteur (min¯¹) 2.800 Hauteur de coupe (mm) 25-75 Traction Oui Diamètre de coupe (cm) 46 Dimensions du sac à ramassage (l) 70 NNiveau de vibration (m/s²) 6,855 Niveau de pression sonore LpA (dB(A)) 84 Niveau de puissance acoustique garanti Lw(dB(A)) 96 Poids à sec (kg) 36Français 62/160 Français 63/160
6.1. DESASSEMBLAGE ET LISTE DE MATERIELS
Cette machine inclue les éléments suivants que vous trouverez dans la boîte:
- Boulonetpapillondeguidonsupérieur(2).
- Écroudeguidoninférieur(2).
- Manueldel’utilisateur.
- Manuellemoteur. Sortir délicatement les éléments de la boîte et assurez-vous que tous les éléments de la liste sont dans le carton. Inspectez soigneusement le produit pour s’assurer qu’il n’y a pas d’éléments abîmés. Si des pièces sont abîmées ou manque, n’utilisez pas la machine jusqu’à que le défaut soit réparé ou ait toutes les pièces. Une utilisation de cette machine en mauvais état, peut provoquer des chocs électriques, feu ou des dommages personnels. 6.2. MONTAGE
6.2.1. MONTAGE DU GUIDON
Placez le guidon inferieur et, une fois que vous avez introduit le vis, serrez le papillon. Placez le guidon supérieur sur l’inferieur et, une fois que vous avez introduit les vis, serrez les papillons. Placez le clip de fixation du câble.
6.2.2. MONTAGE DU SAC
Levez le déflecteur arrière et placer le bac en accrochant les extrémités du bac.
6.2.3. MONTAGE DU BOUCHON MULCHING
Levez le déflecteur arrière et installez le bouchon Mulching dans le canal de sortie arrière comme dans le dessin. Après, abaissez le déflecteur arrière.
IMPORTANT: Le carburant du moteur est hautement inflammable. Si le combustible ou la machine s’enflamme, éteignez le feu avec un extincteur de poudre sec. Le carburant et l’huile sont hautement inflammables et explosifs sous certaines conditions. Ne fumez pas n’approchez aucune flamme ni étincelle à la machine. Utilisez de l’essence sans plomb 95 nouvelle. N’utilisez pas de carburant ayant été stocké pendant plus de 2 mois. Un carburant stocké trop de temps rendra plus difficile le démarrage de la machine et produira un rendement non satisfaisant du moteur. Si le carburant a été dans le réservoir de la machine plus de 2 mois, enlevez-le de la machine et substituez-le par un carburant frais.
RAVITAILLEMENT DE CARBURANT DANS L’UNITÉ
- Choisissez une zone dégagée pour mener à bien cette opération. - Retirez le bouchon du réservoir du carburant et versez le carburant. - Serrez fermement le bouchon du dépôt de carburant et éliminez toute fuite autour de la machine à l’aide d’un chiffon. AVERTISSEMENTS: Arrêtez toujours le moteur avant d’ajouter du carburant dans la machine. Ne démarrez jamais et ne faites jamais marcher le moteur dans une salle ou un bâtiment clos. Les gaz d’échappement, les vapeurs de carburant et de l’huile contiennent du monoxyde de carbone et des substances chimiques dangereuses. En cas de concentration de fumées due à une ventilation insuffisante, éliminer de l’aire de travail tout ce qui pourrait gêner la circulation de l’air, pour permettre une bonne ventilation avant d’entreprendre le travail et/ou faire des pauses fréquentes pour que les fumées puissent se dissiper avant d’atteindre une concentration élevée. Ne ravitaillez pas de carburant dans des lieux où il a une présence des flammes, étincelles ou sources intenses de chaleur. Toujours remplissez le réservoir dans des zones bien aérées et avec le moteur éteint. Ne pas remplir trop le réservoir de carburant. Dans le cas de fuite de carburant, assurez-vous d’éliminer ces fuites complètement avant de démarrer,, ne pas tenter de démarrer le moteur mais éloigner la machine de la zone de déversement et éviter toute source d’ignition jusqu’à ce que les vapeurs d’essence se soient dissipées. Éloignez-vous d’au moins 3 mètres du point de ravitaillement avant de démarrer le moteur. Remplir de carburant avant de démarrer la machine. N’enlevez pas le bouchon du réservoir lorsque que le moteur est en marche ou si la machine est chaude. Ne pas utiliser de carburant à l’éthanol ou du méthanol, pour n’endommager pas le moteur.
Lire la notice du fabricant ci-joint. Le moteur de votre machine arrive d’usine sans huile par des raisons de transport. Avant de mettre en marche le moteur par la première fois il faut mettre de l’huile au moteur. Ce moteur a besoin d’huile pour moteurs 4 temps, viscosité de 20W-40. La capacité du carter du moteur est de 0,47 l.Français 64/160 Français 65/160 REMPLISSAGE DE L’HUILE DU CARTER: - Placez la machine sur une surface plane, horizontale et claire. - Dévissez le bouchon de remplissage de l’huile. - Introduisez par le tube de remplissage 0,47 l d’huile. - Attendez 1 minute pour que l’huile atteigne complètement le bas carter du moteur. - Nettoyez la jauge avec un chiffon. - Introduisez la jauge et vissez le bouchon d’huile. - Dévissez à nouveau le bouchon et vérifiez que la marque d’huile laissée sur la jauge. Cette marque doit être entre le minimum et maximum. - Si la marque est au dessous du minimum, remplir avec un peu plus d’huile et vérifiez à nouveau. - Si la marque est au dessus du maximum vous devez enlever de l’huile du carter. Pour ça Inclinez la tondeuse sur le coté, de façon à ce que le filtre d’air soit en-haut et, laisser sortir un peu d’huile. (Placez un récipient dans l’extrémité du tube pour éviter que l’huile soit renversée sur la machine ou sur le sol).
MARCHE N’utilisez pas cette machine s’elle est abîmée ou pas bien réglée. Utilisez cette machine que pour les utilisations pour lesquels elle a été conçue. Tout autre usage pourrait être dangereux, provoquant des dommages sur la machine, l’utilisateur, tiers, animaux ou choses qui sont aux alentours. Vérifiez: - La machine, recherche des pièces desserrées (câble, écrous, etc.) et endommagées. - Qu’il n’y a pas de fuites de carburant. - Vérifier le niveau d’huile dans le carter. - Vérifier que le filtre à air est propre. Nettoyez-le si besoin. Serrez, réparez ou remplacer tout ce qui est nécessaire avant d’utiliser la machine. N’utilisez aucun accessoire pour la machine excepté ceux qui sont recommandés par notre Entreprise car leur usage pourrait provoquer des dommages graves, tant pour l’usager que pour les personnes placées à proximité de la machine. Avant de démarrer le moteur, évitez le contact des parties mobiles de la machine avec d’autres objets.
6.3.2. MISE EN MARCHE
Démarrez le moteur soigneusement conformément aux instructions et avec les pieds éloignés de la lame. N’inclinez pas la machine avec le moteur en marche sauf si la machine doit être inclinée pour le démarrage dans de l’herbe fournie. Dans ce cas, ne l’inclinez pas plus de ce qu’il soit absolument nécessaire et levez que la partie la plus éloignée de l’utilisateur.
6.3.2.1. DÉMARRAGE DU MOTEUR À FROID
Placez la machine sur une surface plane et stable pour la démarrer. Placez le levier de l’accélèrateur dans la position “CHOKE”. CHOKE vitesse maximale vitesse minimaleFrançais 66/160 Français 67/160 Pressez la barre de l’interrupteur de sécurité jusqu’à qu’elle touche le guidon supérieur. Enfoncez à plusieurs reprises la poire d’amorçage jusqu’à ce que carburant arrive à celui-ci. (Dépendant du type de moteur). Placez-vous derrière la tondeuse, comme dans le dessin et tirez la corde de démarrage jusqu’à ce que le moteur démarre. Réglez avec le levier de l’accélérateur le régime des révolutions adéquat (entre et ). Laissez chauffer le moteur pendant quelques minutes avant de commencer à utiliser la machine.
6.3.2.2. DÉMARRAGE DU MOTEUR À CHAUD
Placez la machine sur une surface plane et stable pour la démarrer. Placez le levier de l’accélérateur aux position
Pressez la barre de l’interrupteur de sécurité jusqu’à qu’elle touche le guidon supérieur. Placez-vous derrière la tondeuse, comme dans le dessin et tirez la corde de démarrage jusqu’à ce que le moteur démarre. Réglez avec le levier de l’accélérateur le régime des révolutions adéquat. Si après plusieurs tentatives, le moteur ne démarre pas suivre les étapes du démarrage d’un moteur froid. 6.4. ARRET Placez le levier de l’accélérateur aux positions minimes et laissez le moteur au ralenti pendant une demi-minute. Eteignez le moteur en lâchant la barre de l’interrupteur de sécurité.
6.5. MISE EN ROUTE DE LA TRACTION
Pressez la barre de traction sur le guidon, comme dans la figure et, la traction de la tondeuse fonctionnera. 6.6. POINTS DE VERIFICATION APRES LA MISE EN MARCHE Il est important de faire attention aux possibles pièces lâches ou la température de la machine. Si vous détectez quelque chose de bizarre dans la machine, arrêtez la immédiatement et vérifiez-la. Dans le cas d’un problème ou chose bizarre, emmenez la machine au Service Technique pour l’entretien. N’utilisez pas cette machine s’elle est abîmée ou pas bien réglée.Français 66/160 Français 67/160
7. UTILISATION DE LA MACHINE
Utilisez cette machine que pour les utilisations pour lesquels elle a été conçue. L’utilisation de ce souffleur pour d’autre fin est dangereuse et peut provoquer de dommages à l’utilisateur et/ou à la machine. Ne démarrez jamais et ne faites jamais marcher le moteur dans une salle ou un bâtiment clos. Les gaz d’échappement, les vapeurs de carburant et de l’huile contiennent du monoxyde de carbone et des substances chimiques dangereuses. En cas de concentration de fumées due à une ventilation insuffisante, éliminer de l’aire de travail tout ce qui pourrait gêner la circulation de l’air, pour permettre une bonne ventilation avant d’entreprendre le travail et/ou faire des pauses fréquentes pour que les fumées puissent se dissiper avant d’atteindre une concentration élevée. Travaillez uniquement à la lumière du jour ou dans une lumière artificielle de bonne qualité. N’utilisez pas la machine pendant la nuit, avec brouillard ou avec une visibilité réduite qui ne vous permet pas de voir avec clarté l’aire de travail. N’utilisez pas la machine lorsque le sol est humide. Soyer vigilant et prêter une attention particulière si vous utilisez la machine après qu’il a plu car le sol est glissant et vous pouvez glisser. Ne pas utiliser la machine sur des pentes abruptes de plus de 15º. Couper sur des pentes peut être dangereuse. Faites attention lorsque vous marchez sur des pentes ou de l’herbe mouillé. Toujours couper en horizontal sur des pentes, jamais couper dans le sens de haut en bas ou à l’envers. Soyer vigilant lors de changement de direction sur une pente. Ne jamais coupez avec la tondeuse en marche arrière ou en la tirant. Prenez soin lorsque vous faites marche arrière ou tirez la tondeuse vers vous. N’inclinez pas la machine avec le moteur en marche sauf dans le cas de l’herbe haute, c’est le seule et unique cas ou vous pouvez lever les roues avant légèrement pour simplifier l’entrée de la tondeuse dans l’aire de travail. Arrêtez la tondeuse si vous êtes dans le besoin de l’incliner, lorsque vous croisez des surfaces que ne sont pas en herbes ou lors de son transport vers et/ou l’aire de travail à couper. Ne vous approchez pas des outils de coupe lorsque le moteur est en marche. Danger! Risque d’amputation des doigts. Tenez vos pieds, mains et vos vêtements loin des lames. Ne pas compter uniquement sur les dispositifs de sécurité de cette machine. Prêtez attention à l’éventuel relâchement ou à une surchauffe des pièces de la machine. Si vous détectez des anomalies arrêtez immédiatement la machine et vérifiez-la soigneusement. En cas d’échec emmenez la machine au service technique pour réparation. En tout cas, vous ne devez pas continuer à travailler si vous remarquez que l’opération n’est pas correcte. N’oubliez pas de toujours utiliser la machine avec vos mains propres et exemptes de carburant ou d’huile. Nettoyez très souvent la zone de coupe afin qu’elle soit libre de tout obstacle qui pourrait provoquer des accidents. Vérifiez l’aire de travail où vous allez travailler et enlevez tous les éléments qui peuvent être accrochés dans l’outil de coupe. Enlevez tous les objets que l’outil de coupe peuvent éjecter violemment lors de l’opération de découpe.Français 68/160 Français 69/160 Ne permettez à personne d’entrer dans le périmètre du travail. Ce périmètre de travail doit être de 15 mètres et est une zone dangereuse. Il est nécessaire d’arrêter le moteur lorsque la machine est déplacée sur différentes zones de travail. Ne laissez jamais cette machine sans surveillance. Ne jamais toucher des pièces atteignant de hautes températures pendant le démarrage ou pendant l’opération du moteur, comme par exemple, le pot d’échappement, le câble de haute tension ou la bougie d’allumage. N’utilisez que des accessoires recommandés par notre marque, vu que son utilisation peut provoquer de sérieux endommagements à l’utilisateur, aux personnes à proximité de la machine et à la machine. Suivez toujours les règles de sécurité indiquées sur ce manuel.
7.1. FIXATION DE LA MACHINE ET GUIDAGE
Lorsque vous travaillez, tenez la machine fermement avec les deux mains. Placez-vous derrière la tondeus. Cette tondeuse est autopropulsée. Ne pas pousser la tondeuse, laissez la avancer à sa vitesse et dirigez la machine dans la zone de travail. 7.2. REGLAGE DE LA HAUTEUR DE LA COUPE Attention! Arrêtez la machine et attendez que la lame soit arrêtée avant de faire le réglage de la hauteur. La lame a besoin de quelques secondes pour s’arrêter après l’arrêt du moteur. Pour régler la hauteur de coupe pressez le levier de réglage vers l’avant de la tondeuse et bougez- la vers l’avant ou l’arrière jusqu’à la hauteur désirée.
7.3. COUPEZ AVEC LA TONDEUSE

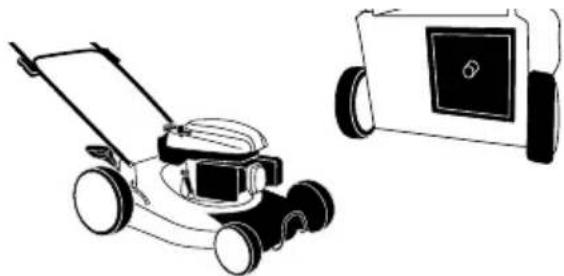

Cette machine a 2 configurations différentes pour travailler (coupe avec ramassage et coupe mulching). Avant de commencer à travailler, vous devez configurer la machine pour travailler dans l’une des deux configurations possibles. Coupe avec ramassage: Avec cette configuration, la machine coupe l’herbe et collecte l’herbe dans le bac. Pour la coupe avec ramassage, placez le bac dans la parte arrière de la machine et, assurez-vous de que le bouchon mulching n’est pas mis en place. Coupe mulching: Broyage de l’herbe. L’herbe est coupée et broyée sur place. L’herbe coupée est broyée en petites particules qui sont répandues dans la pelouse et se transforment en engrais organique très nourrissant et tien l’humidité. Pour travailler avec la coupe mulching vous devez avoir installé le bouchon mulching.Français 68/160 Français 69/160 Placer la tondeuse dans un coin de l’aire de pelouse à couper et régler la hauteur de coupe désirée. Vérifier que le bac est bien placé, insérez la batterie et connecter la clé de sécurité, assurez-vous de que la lame n’est pas en contact avec aucun objet et démarrer la tondeuse. Marchez et tonder au rythme de la tondeuse. N’inclinez pas la machine avec le moteur en marche sauf dans le cas de l’herbe haute, c’est le seule et unique cas ou vous pouvez lever les roues avant légèrement pour simplifier l’entrée de la tondeuse dans l’aire de travail. Note: Si la pelouse est trop haute, le moteur trouvera des difficultés pour démarrer. Pour ces cas, il est recommandé de lever, légèrement, les roues avant en appuyant vers le bas avec le guidon et démarrer la tondeuse dans cette position. Une fois que le moteur a le régime normal de rotation baissez lentement les roues lorsque la machine commence à couper. Autre option est, si à coté de l’aire de pelouse à couper, il y a une aire plane, sans objets et sans pelouse (terre, pavement, béton armée), démarrer la tondeuse dans l’aire dégagé et entrer dans l’aire de pelouse en levant légèrement les roues avant de la tondeuse. Si vous coupez de la pelouse un peu haute, il se peut que la vitesse du moteur diminue. Vous entendrez un changement dans le bruit du moteur. Ce dernier peut-être dangereux pour le moteur. Vous devez alors faire une première coupe avec les roues dans la position haute maximum et une deuxième coupe dans la position désirée.
Videz le bac de la tondeuse aussi tôt que vous notez qu’il est plein. Vous vous rendrez compte que le bac est plein car la tondeuse ne prendra pas bien la pelouse coupée en laissant beaucoup de déchets sur le sol. Quand vous allez vider le bac, toujours éteindre le moteur, et vérifiez que la lame est arrêtée avant d’enlever le bac.
1. Soulever le couvercle du bac.
3. Sortir le bac vers l’arrière.
5. Levez le couvercle du sac.
6. Accrochez les ergots du châssis du bac aux deux
petites ouvertures prévues à cet effet. 7.5. RECOMMANDATIONS Couper la pelouse toujours quand elle est sèche. Evitez de couper la pelouse quand elle est humide, après de l’avoir arrosé ou après avoir plu. Coupez moins de 2 cm de pelouse en une seule fois. Si votre pelouse est très haute, il est recommandé de faire de faire plusieurs passages en baissant la hauteur de la coupe de 2 cm à chaque fois. De cette façon vous ne forcez pas la machine . Coupez fréquemment votre pelouse, au moins une fois par semaine dans le printemps et l’été. Ne pas toujours faire le même parcours quand vous coupez la pelouse. Il est mieux de changer le parcours pour que la pelouse ne soit pas coupée toujours dans le même sens. Si vous devez déplacer la tondeuse entre deux aires de pelouse, toujours arrêtez la machine. Affutage de la lame: La lame mal affutée a besoinFrançais 70/160 Français 71/160 de plus d’énergie. Une lame mal affutée, fait une mauvaise coupe et l’herbe devient jaune. Pour que la pelouse reste verte et très épaisse, couper régulièrement, l’aérer régulièrement (scarification) et l’engraisser si nécessaire. La fréquence de coupe doit dépendre de la croissance (Mai-Juin). Il serait nécessaire le couper une ou deux fois par semaine. Le reste de l’année il sera suffisant de la couper une fois par semaine.
8. ENTRETIEN ET SOIN
Lire la notice du fabricant ci-joint. Effectuez des inspections périodiques à la machine, à fin d’assurer un bon fonctionnement de la machine. Pour un fonctionnement complet on vous recommande d’amener la machine au SAV. Suivez les indications et périodes d’entretien recommandés dans ce manuel: Opération Avant chaque utilisation Après 2 premières heures d'utilisation Après 5 premières heures d'utilisation Chaque 25 heures d'utilisation Chaque 50 heures d'utilisation Chaque 100 heures d'utilisation Premier utilisation de la saison Dernier utilisation de la saison, avant stockage hiver. Vérifier qu'il ni a pas des pièces desserrées
Vérifier l'état de la lame
Vérifier le niveau d'essence et d’huile
Changer l'huile moteur
- • • • • • Nettoyer le filtre à air
- • •Français 70/160 Français 71/160 Assurez-vous toujours d’éteindre le moteur et vérifiez que les outils de coupe soient arrêtés avant de réaliser une opération d’entretien ou de vérification. Assurez-vous toujours d’éteindre le moteur avant de réaliser une opération d’entretien, de vérification, de nettoyage ou transporter la machine. Assurez-vous toujours d’éteindre le moteur, enlever la bougie avant de réaliser une opération d’entretien, de vérification, de nettoyage ou transporter la machine. Effectuer tout l’entretien de la machine lorsque est fixé sur une surface plate et claire. Ne jamais faire des ajustements dans la machine si elle est en marche. ATTENTION! Ne pas modifier la machine ou les éléments de coupe. Une mauvaise utilisation de ces éléments peut provoquer des BLESSURES GRAVES OU LA MORT. approprié du produit et éviter des dommages et risques à la machine et à l’utilisateur. L’utilisation des pièces détachées, non originales, peuvent provoquer risque d’accident, dommages personnels et rupture de la machine. N’ajustez pas vous même le carburateur. Si vous avez des problèmes avec le carburateur, adressez-vous au SAV. Le réglage du carburateur est compliqué. Par conséquent, on recommande à ce que ce soit fait par un Service Technique. Le réglage incorrect de cet élément pourrait provoquer des dommages dans le moteur ce qui serait un motif d’annulation de la garantie. Toujours utilisez des pièces détachées adéquates, a fin d’obtenir un rendement Si vous enlevez les dispositifs de sécurité, faites un mauvais entretien, substituez le guide et / ou la chaine avec des pièces détachées non originales peuvent provoquer des risques d’accident, dommages personnels et rupture de la machine.
8.1. ENTRETIEN APRÈS UTILISATION
Réalisez les suivantes opérations d’entretien et soin quand vous terminez de travailler avec la machine pour vous assurez le bon fonctionnement de cette machine dans le futur.
Ayez la machine nettoyée, spécialement les zones proches au réservoir de carburant et le filtre à air. Nettoyage du carter de la lame: - Arrêtez le moteur et laisser le moteur refroidir. - Inclinez, sur le coté opposé au filtre à air la tondeuse, de façon tel que le filtre à air soit dans la partie supérieure. - Enlevez les restes d’herbe coupée grâce à un grattoir et une brosse. - Une fois enlevé les restes d’herbe coupée vous pouvez utiliser un jet d’eau pour un nettoyage plus en profondeur. Pour cela dirigez le jet d’eau vers la lame, la partie intérieur du carter et la buse de sortie du carter vers le bac. Ne jamais diriger le jet d’un nettoyeur à pression vers les organes de transmission ou le moteur. Si de l’eau passe dans le système d’allumage et/ou dans le carburateur il peut se produire des endommagements et pannes. - Remettez la tondeuse dans sa position normale (les 4 roues sur le sol), laissez-la deux minutes puis démarrez la tondeuse. Démarrer la tondeuse après nettoyage est important parce que:Français 72/160 Français 73/160 - Après avoir basculé le moteur, l’huile moteur doit retourner vers le carter. - Si vous avez utilisé de l’eau pour nettoyer, probablement vous avez mouillé involontairement le moteur. Si on démarre le moteur on fait que la chaleur évapore toute l’eau qui est dans la zone du moteur. Bac: Vous pouvez utiliser de l’eau pour nettoyer le bac. Séchez parfaitement le bac avant de le remettre dans la machine. Autres zones: Nettoyez le reste de la machine avec un chiffon humidifié avec de l’eau. Ne jamais utilisez de carburant, dissolvants, détergents, ou autre liquide.
8.1.2. BAC DE RAMASSAGE
Vérifiez l’état du bac, si le bac est usé ou abîmé, changez-le.
8.1.3. VÉRIFICATION DU NIVEAU DE L’HUILE MOTEUR
- Placez la machine sur une surface plane, horizontale et claire. - Dévissez le bouchon de remplissage d’huile. - Nettoyez la jauge avec un chiffon. - Introduisez la jauge et vissez le bouchon d’huile. - Dévissez à nouveau le bouchon et vérifiez la marque que l’huile à laissé sur la jauge. Cette marque doit être entre le minimum et maximum. - Si la marque est au dessous du minimum, remplir avec un peu plus d’huile et vérifiez à nouveau. - Si la marque est au dessus du maximum vous devez enlever de l’huile du carter. Pour ça Inclinez la tondeuse sur le coté, de façon à ce que le filtre à air soit en-haut et, laisser sortir un peu d’huile. (Placez un récipient dans l’extrémité du tube pour éviter que l’huile soit renversée sur la machine ou sur le sol).
8.1.4. AFFÛTAGE DE LA LAME
L’affutage de la lame doit être fait par le Service Technique. N’affutez pas la lame. Elle doit être affutée en garantissant que le bon l’angle de coupe est maintenu aussi que l’équilibre de la lame. Affuter la lame sans être un expert peut provoquer des vibrations qui peuvent abîmer votre machine et vous déranger. Emmenez votre lame à affuter si lorsque vous coupez la pelouse il reste de petites herbes dont les pointes des tiges de la pelouse deviennent jaunes très rapidement. 8.2. ENTRETIEN PERIODIQUE Lire la notice du fabricant ci-joint. Effectuez des inspections périodiques à la machine, à fin d’assurer un bon fonctionnement de la machine. Pour un fonctionnement complet on vous recommande d’amener la machine au SAV. Toujours utilisez des pièces détachées adéquates, a fin d’obtenir un rendement approprié du produit et éviter des dommages et risques à la machine et à l’utilisateur. L’utilisation des pièces détachées, non originales, peuvent provoquer risque d’accident, dommages personnels et rupture de la machine.
8.2.1. NETTOYAGE DU FILTRE A AIR
L’obstruction du filtre à air provoquera une réduction du rendement du moteur. Vérifiez et nettoyez cet élément. Si vous observez des dommages ou des altérations, il est alors nécessaire de le remplacer par un filtre neuf.
1. Enlevez le couvercle du filtre.
2. Sortez le filtre.Français
72/160 Français 73/160
3. Vous pouvez nettoyer la poussière extérieure du
filtre en secouant celui-ci contre autre surface dure.
4. Réinstallez le filtre.
5. Placez le couvercle.
Note: Le moteur ne doit pas fonctionner sans le filtre à air installé.
8.2.2. CHANGER L’HUILE MOTEUR
Remplacez l’huile avec le moteur chaud pour un meilleur écoulement. ATTENTION! Ne jetez pas l’huile usagée dans les égouts ou dans la nature. La pollution des eaux souterraines et nappes phréatiques est soumis à de grosses pénalisations. Portez l’huile usagée dans une déchetterie où vous trouverez des bacs de récupération prévus à cet effet. Remarque: vous avez deux façons de vider l’huile du moteur. Vous pouvez vider l’huile en dévissant la vis de vidange placé à la base du tuyau de remplissage (lire la notice du fabricant ci-joint) ou utiliser l’aspirateur d’huile du moteur Garland (réf: 7199000020, non fourni avec la machine que vous pouvez trouver chez votre revendeur Garland le plus proche) et aspirer l’huile par le tuyau de remplissage de la machine. Pour faciliter la mise en œuvre, nettoyage et de sécurité, nous vous recommandons d’utiliser l’aspirateur d’huile. Pour changer l’huile: lacez la machine sur une surface plane, horizontale et claire. Videz l’huile moteur dans un conteneur homologué et emmenez-le dans un point de recyclage. Introduisez par le tube de remplissage 0,47l de l’huile. Attendez 1 minute que l’huile descende complètement au carter du moteur. Nettoyez la jauge avec un chiffon. Introduisez la jauge et vissez le bouchon d’huile. Dévissez à nouveau le bouchon et vérifiez la marque que l’huile à laissé sur la jauge. Cette marque doit être entre le minimum et maximum. Si la marque est au dessous du minimum, remplir avec un peu plus d’huile et vérifiez à nouveau. Si la marque est au dessus du maximum vous devez enlever de l’huile du carter. Pour ça Inclinez la tondeuse sur le coté, de façon à ce que le filtre à air soit en-haut et, laisser sortir un peu d’huile. (Placez un récipient dans l’extrémité du tube pour éviter que l’huile soit renversée sur la machine ou sur le sol).
8.2.3. VÉRIFICATION DE LA BOUGIE D’ALLUMAGE
Fréquemment les défauts de démarrage ou d’allumage sont provoqués par une bougie d’allumage sale. Nettoyez la bougie d’allumage et vérifiez l’écartement de l’électrode soit placée dans l’intervalle correct (0,6 - 0,7 mm).Français 74/160 Français 75/160 Selon les symptômes que vous observez il est possible de détecter la cause probable et résoudre le problème. Si la machine ne démarre pas, vérifiez la compression du moteur et l’étincelle de la bougie. Selon les symptômes que vous observez il est possible de détecter la cause probable et résoudre le problème:
9. RESOLUTION DES PANNES
Compression du cylindre est normale L’étincelle de la Bougie est correcte Cause probable Action corrective Oui Oui Il n'y a pas de carburant dans le réservoir Ajouter du carburant dans le réservoir Le filtre de carburant est sale Nettoyez le filtre à carburant Il y a de l’eau dans le carburant Changez le carburant L’essence utilisée n’est pas adéquate. Utilisez l’essence ayant un indice d’octane adéquat Le carburateur est sale Emmenez votre machine au service technique Oui No La pipe de la bougie n'est pas connectée. Connectez-la La bougie d’allumage est sale Nettoyez la bougie L'interrupteur de la barre de sécurité ne marche pas. Emmenez votre machine au service technique Manque de compression Oui La bougie d’allumage est desserrée Serrez-la Piston, segments du piston, cylindre usé Emmenez votre machine au service technique Le cylindre est rayé Emmenez votre machine au service technique Le moteur ne tourne pas Moteur grippé Emmenez votre machine au service techniqueFrançais 74/160 Français 75/160 Dans n’importe quel autre cas, emmenez votre machine au SAV. Si le moteur ne fonctionne pas correctement (manque de puissance, ralenti instable, etc..) nous vous donnons ici une série de symptômes, leurs causes probables et leurs solutions: Symptôme Cause probable Action corrective Le moteur crépite Segments usés Emmenez votre machine au service technique Piston usé Emmenez votre machine au service technique Coussinet d’embiellage usé Emmenez votre machine au service technique L'embrayage est usé. Emmenez votre machine au service technique Le moteur chauffe trop Pot d'échappement sale Emmenez votre machine au service technique L’essence utilisée n’est pas adéquate. Utilisez l’essence ayant un indice d’octane adéquat Le moteur a du mal à tourner Carburateur sale Emmenez votre machine au service technique Filtre à air sale Nettoyez le filtre à air Le filtre de carburant est bouché Nettoyez le filtre de carburant Le moteur s’arrête et ne supporte pas le ralenti Carburateur mal réglé Emmenez la machine au SAVFrançais 76/160 Français 77/160 Ne jamais soulever ou transporter la machine pendant que le moteur est en marche. Il est nécessaire aussi d’arrêter le moteur lorsque la machine est déplacée sur différentes zones de travail. Arrêtez le moteur et laissez-le refroidir pendant 5 minutes avant de ranger la machine ou avant de la transporter. Le pot d’échappement continuera d’être chaud même après l’arrêt du moteur. Regardez les spécificités de la machine et le poids avant de lever la machine. Si vous allez transporter la tronçonneuse par véhicule, fixez-la fermement pour quelle ne glisse ou bascule pas.
Arrêtez le moteur et laissez-le refroidir pendant 5 minutes avant de ranger la machine ou avant de la transporter. Le pot d’échappement continuera d’être chaud même après l’arrêt du moteur. Ne jamais placer la machine à proximité de matériaux inflammables (herbe sèche...) de gaz ou de carburants liquides. Assurez-vous que la machine reste hors de portée des enfants.Stockez les outils électriques inactifs dans un lieu non accessible aux enfants et sûre de façon à ne mette pas en péril des personnes. Le taille-haie hors utilisation doit être stocké nettoyé, sur une surface plate. Stockez la machine dans un lieu où les températures ne soit pas inférieure à 0ºC et pas supérieure à 45ºC. Avant de stocker la machine suivez les points du chapitre d’entretien. Ne jamais ranger la machine contenant du carburant à l’intérieur d’un bâtiment où les vapeurs pourraient entrer en contact avec une flamme, une étincelle ou une source de chaleur intense. Si le réservoir de carburant doit être vidangé ce qui devrait être fait à l’extérieur et en suivant la normative de recyclage. Pour réduire le risque d’incendie, maintenez le moteur, le silencieux et le réservoir d’essence propre en éliminant les restes de matériel coupé, d’huile et de graisse.
Protéger l’environnement. Recycler l’huile utilisée par cette machine et de l’emmenez à un point de recyclage ou suivre les recommandations locales. Ne pas vider dans les égouts, les sols, les rivières, les lacs ou des mers. Débarrassez-vous de votre appareil de façon écologique. On ne doit pas se débarrasser de nos machines avec des déchets domestiques. Les composants en plastique et métal peuvent être reclassés selon leur nature et recyclés. Les matériels utilisés pour l’emballage de cette machine sont recyclables. S’il vous plait, ne jetez pas les emballages avec les déchets domestiques. Jetez ces emballages dans un lieu officiel de recyclage.
- La période de garantie (Loi 1999/44 CE) conformément aux termes décrits ci-dessous est de 2 ans à compter de la date d’achat, en ce qui concerne les pièces et la main d’œuvre, contre les défauts de fabrication et de matériel. 13.2. EXCLUSIONS La garantie Garland ne couvre pas : - L’usure naturelle due à l’utilisation. - Mauvais usage, utilisation inappropriée de la machine. Dommages provoqués par une intervention réalisée par du personnel non autorisé par Garland ou utilisation de pièces de rechanges pas d’origines. 13.3. TERRITOIRE - La garantie Garland assure une couverture de service sur tout le territoire national.
13.4. EN CAS D’INCIDENT
- La garantie doit être correctement remplie contenant toutes les données requises et accompagnée d’une facture ou ticket d’achat de l’établissement du vendeur. ATTENTION! AFIN DE GARANTIR UN FONCTIONNEMENT ET UNE SÉCURITÉ MAXIMALE, NOUS VOUS PRIONS DE LIRE
ATTENTIVEMENT LE MANUEL D’INSTRUCTIONS
AVANT L’UTILISATION DE CETTE MACHINE.Français 78/160 Français 79/160 Le signataire ci-dessous, Lisardo Carballal, autorisé par Productos Mcland, S.L., dont l’adresse est C/ La Fragua 22, 28932, Móstoles, España, déclare que les machines Garland modèles GRASS 765 SB-V1 (JL46Z-BSB) avec numéro de série de l’année 2013 en avant (l’année de fabrication est clairement indiqué sur la plaque d’identification de la machine suivi du numéro de série) et dont la fonction est “Machine à siège destinée à couper du gazon ou équipée d’accessoires de coupe qui fonctionnent dans un plan approximativement parallèle au sol, et qui utilise le sol pour déterminer la hauteur de coupe; la source d’énergie est un moteur électrique ou à combustion interne. Les organes de coupe sont des éléments rigides,”, respectent toutes les conditions de la Directive 2006/42/CE du Parlement européen et du Conseil du 17 mai 2006 relative aux machines. Ces machines respectent aussi les conditions des directives communautaires suivantes:
- Directive2004/26/CEduParlementEuropéenetduConseildu21avril2004modiantladirective 97/68/CE sur le rapprochement des législations des États membres relatives aux mesures contre les émissions de gaz et de particules polluants provenant des moteurs à combustion interne destinés aux engins mobiles non routiers.
- Directive2000/14/CEduParlementeuropéenetduConseildu8mai2000concernantlerapprochementdes législations des États membres relatives aux émissions sonores dans l’environnement des matériels destinés à être utilisés à l’extérieur des bâtiments.
- Directive2004/108/CEduParlementeuropéenetduConseildu15décembre2004relativeau rapprochement des législations des États membres concernant la compatibilité électromagnétique et abrogeant la directive 89/336/CEE. Les examens de la CE des Directives communautaires ont été réalisés par les Organismes notifiés suivants et leurs numéros de Certificat sont:
