MANUALE UTENTE Grass 765 SB GARLAND

2. Norme e misure di sicurezza 81

3. Segnali di avvertenza 86

4. Simboli posti sulla macchina 86

5. Descrizione della macchina 87

6. Istruzioni per la messa in moto 89

7. Utilizzo della macchina 93

8. Manutenzione e assistenza 96

9. Localizzazione e identificazione dei

11. Magazzinaggio 102

12. Informazioni sullo smaltimento e il

riciclaggio dell´attrezzatura 102

13. Condizioni di garanzia 103

Dichiarazione di conformità 104 Vi ringraziamo per l’acquisto di questa macchina Garland. Siamo sicuri che apprezzerete la qualità e le prestazioni della macchina, che vi renderà agevole il lavoro per un lungo periodo di tempo. La presente macchina dispone della più completa e professionale rete di assistenza tecnica a cui rivolgersi per la manutenzion, la risoluzione dei problemi, e per l’acquisto dei pezzi di ricambio e / o degli accessori. ATTENZIONE! Prestate molta attenzione a tutte le istruzioni e avvertenze di sicurezza. La mancata osservazione delle norme qui di seguito elencate può provocare - come conseguenza - scossa elettrica, incendio e/o serio infortúnio. Tagliare solo erba. Non utilizzare la macchina per altri lavori non imprevisti. Per esempio: non usare il rasaerba per il taglio di pascoli o arbusti, e non usarlo come un trituratore. L’uso del rasaerba in attività diverse da quelle previste può causare situazioni di pericolo. Conservate tutte le avvertenze e le istruzioni per vostra referenza futura. Se in futuro pensate di vendere la macchina, al nuovo proprietario non dimenticate di consegnare anche il manuale. L’espressione “Interruttore in posizione Aperto” che compare nelle istruzioni significa che la macchina spenta, mentre l’espressione “Interruttore in posizione Chiuso” significa che la macchina è collegata/accesa. Ricordate che l’utente è responsabile per incidenti e danni a se stesso, a terzi e cose. In caso di incidenti e danni personali, a terzi o cose le responsabilità ricadono sull’utilizzatore. Il fabbricante non sarà ritenuto in alcun modo responsabile di eventuali danni causati da abuso o uso improprio della macchina. ÍNDICE 1. INTRODUZIONE Ref.:GCCGRASS765SBV1M1013V1.1

DATA DI PUBBLICAZIONE: 16/10/2013

DATA DI REVISIONE: 11/08/2014

TRADUZIONE DELLE ISTRUZIONI ORIGINALIItaliano 80/160 Italiano 81/160 Per evitare un uso improprio della macchina, prima del primo utilizzo leggete attentamente le istruzione del manuale. Tutte le informazioni contenute in esso sono rilevanti per la vostra sicurezza personale e di quella delle persone, animali o cose presenti nelle vicinanze. Per qualsiasi chiarimento riguardante le informazioni contenute in questo manuale vi preghiamo di rivolgervi ad un professionista o di andare dal punto vendita presso il quale avete acquistato la macchina. Il seguente elenco di pericoli e precauzioni include le situazioni più probabili che si possono verificare nell’uso di questa macchina. Se siete in una situazione non descritta in questo manuale è necessario il buon senso, cercando di far funzionare la macchina nella maniera più sicura possibile o, se vedete pericolo, non utilizzare la macchina. 2.1. UTILIZZATORI La presente macchina è stata progettata per essere utilizzata da persone adulte, le quali hanno letto e ben compreso ogni istruzione. Questa macchina non può essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, psicologiche o mentali, o mancanza di esperienza o di conoscenza. Attenzione! Non permettere mai che persone minori di età utilizzino questa macchina. Attenzione! Non permettere mai a persone che non hanno ben compreso le istruzioni l’utilizzo di questa macchina. Prima dell’utilizzo cercate di familiarizzare con la macchina, assicurandovi di conoscere esattamente dove si trovano i comandi, i dispositivi di sicurezza e il modo in cui vanno utilizzati. Se siete un utente inesperto, vi raccommendiamo di eseguire compiti semplici e, se possibile, sotto la supervisione da una persona esperta. Gli utensili da taglio della macchina sono affilati. L’utilizzo improprio della macchina è pericoloso. Attenzione! Prestate la macchina solamente a persone che hanno familiarità con questo tipo di macchina e che sanno come utilizzarlo. All’utilizzatore prestate sempre, assieme alla macchina,il manuale d’istruzioni in modo che lo possa leggere attentamente e ben comprendere. La macchina risulta pericolosa nelle mani di utenti inesperti. 2.2. SICUREZZA PERSONALE Siate vigili, fate attenzione a ciò che state facendo e usate sempre il buon senso durante l’utilizzo. Evitate di aspirare i gas di scarico. La macchina produce gas nocivi - come il monossido di carbonio che possono causare vertigini, svenimenti o morte. Non utilizzare questa macchina mentre stanco o sotto l’effetto di droghe, alcol o farmaci. Un attimo di distrazione durante la guida di questa macchina può causare gravi lesioni personali. Non utilizzare mai la macchina con protezioni difettose, o senza dispositivi di sicurezza, ad esempio, deflettori e/o raccoglierba, in luogo. Vietato modificare i comandi della macchina o i regolatori di velocità del motore. Prima di avviare l’unità rimuovete tutte le chiavi o gli utensili manuali sia dalla macchina che dall’area di lavoro. Una chiave o un attrezzo lasciato vicino alla

2. NORME E MISURE DI SICUREZZAItaliano

82/160 Italiano 83/160 macchina rischia di venire a contatto e scagliato da una delle parti mobili della macchina verso cose o persone causando infortunio. Non eccedere. Tenete sempre i piedi ben saldi al terreno mantenendo un equilibrio stabile in ogni momento. Non utilizzare la macchina su pendii con pendenze maggiori del 15º. Tagliare sopra a cumuli di terra può essere pericoloso. Siate sempre molta vigili quando operate su pendii o sull’erba bagnata. Prestate particolare attenzione quando cambiate direzione nei pendii. Non mettere mai le mani o i piedi sotto il rasaerba. Tenete tutte le parti del corpo lontane dalla lama quando la macchina è in funzione. Prima di avviare il rasaerba, assicuratevi che la lama non sia a contatto con alcun oggetto. Mentre la macchina è in funzione, mantenete tutte le parti del corpo lontane dalle parti di taglio e dalle parti in movimento della macchina. Prima di avviare la macchina, assicuratevi che le parti di taglio non siano a contatto con alcun oggetto. Durante il funzionamento della macchina, anche un semplice attimo di distrazione rischia di provocare che gli abiti che indossate o altre parti del corpo vengano tagliate dalle parti di taglio in movimento della macchina. Afferrate sempre il rasaerba attraverso l’impugnatura e con entrambe le mani. Posizionatevi dietro al rasaerba. Se siete un utilizzatore alle prime armi, vi raccomandiamo innanzitutto di acquisire un minimo di pratica operando su di una superficie piana. Se la macchina vibra in modo anomalo: spegnere il motore e controllare la macchina alla ricerca delle cause possibili, quindi riparatela. Se non individuate la causa di malfunzionamento, portare la macchina dal servizio assistenza. Non toccare lo scarico della macchina con il motore acceso o dopo l’arresto. La marmitta si surriscalda durante il funzionamento e raggiungere temperature elevate durante il funzionamento e rimarrà calda anche tempo dopo lo spegnimento del motore. Non lasciare la macchina in funzione senza sorveglianza. Se si deve lasciare la macchina, spegnere il motore, attendere fino al completo arresto e scollegare la pipetta della candela. Non tentate di rimuovere il materiale tagliato dell’area di lavoro o degli utensili quando le parti da taglio sono ancora in movimento. Accertatevi che la macchina risulti spenta quando effettuate lavori di pulizia dei detriti. Conservate gli utensili fuori dalla portata dei bambini.

2.2.1. VESTITI DE LAVORO E ATTREZATURA DI

SICUREZZA Vestite correttamente. Non indossate abiti sciolti o gioielli. Mantenete i vostri capelli, i vostri abiti e i guanti lontano dalle parti mobili della macchina. Vestiti sciolti, gioielli o capelli lunghi rischiano di impigliarsi all’interno delle parti in movimento della macchina. Utilizzare questa macchina con calzature adeguate. Vietato utilizzare la macchina a piedi nudi o con sandali. È necessario utilizzare protezione degli occhi e acustici. Ao cortar a relva, sempre usar calças compridas. L’uso di vestiti e dispositivi di sicurezza idonei ridurrà il rischio di infortuni alla vostra persona.Italiano 82/160 Italiano 83/160 Si consiglia di portare:

Vietato utilizzare la macchina in atmosfere esplosive e in presenza di liquidi infiammabili, gas e polveri. Non avviate la macchina in una stanza o un luogo chiuso. I gas di scarico, i vapori di combustibile e l’olio catena contengono monossido di carbonio e sostanze chimiche pericolose. In caso di una concentrazione di gas provocata da una ventilazione insufficiente, per una migliore ventilazione togliete dell´area tutto ciò che ostacola il flusso d’aria pulita e non tornate al lavoro nella zona interessata solo quando la zona non viene ventilata a sufficienza; assicuratevi sempre che vi siano le condizioni per una sufficiente ventilazione in modo che non sopraggiunga di nuovo questa concentrazione. L’area attorno alla macchina - in un raggio di 15 metri dal punto in cui si sta lavorando – va considerata zona di rischio, nella quale pertanto non dovrà esser consentito l’accesso a nessuno mentre la macchina è in funzione (Zona di sicurezza). Laddove necessario, utilizzate corde e segnali di avvertimento in modo da segnalare la zona di sicurezza. Tenersi lontano dalla portata di bambini e di persone estranee durante l’utilizzo. Eventuali distrazioni estranei possono comportare la perdita di controllo. Controllate che nell’area di lavoro non entrino bambini, o animali. Nel caso in cui il lavoro debba essere eseguito contemporaneamente da due o più persone, prima verificate sempre la presenza e la posizione degli altri operatori in modo da mantenere una distanza sufficiente tra ogni persona e tale da garantire la sicurezza. Vietato utilizzare la macchina di notte, in caso di nebbia o in condizioni di visibilità ridotta tali per cui non si può vedere chiaramente l’area di lavoro. Mantenete l’area di lavoro pulita e lavorate con una buona illuminazione. Le aree in disordine e scarsamente illuminate possono provocare incidenti. Ispezionare con cura l’area in cui l’apparecchio deve essere utilizzato e rimuovere tutte le pietre, boschi, cavi e objetcs che possono essere lanciate dalla macchina.

2.4. SICUREZZA DI COMBUSTIBILE E OLIO

IMPORTANTE: Il carburante utilizzato per la motosega è altamente infiammabile. Se il carburante o la macchina dovessero infiammarsi, spegnete il fuoco con un estintore a polvere secca. La benzina e l’olio sono sostanze pericolose, evitare quindi il contatto con la pelle e gli occhi. Vietato inalare o ingerire. In caso di ingestione di olio e/o combustibile, rivolgersi prontamente al proprio medico. Se andate accidentalmente a contatto con olio o combustibile, detergetevi abbondantemente con acqua e sapone non appena possibile; se successivamente sentite gli occhi e la pelle irritata, consultare immediatamente un medico. Non rifornire di carburante in ambienti chiusi o poco ventilati. I vapori del carburante e dell’olio contengono sostanzeItaliano 84/160 Italiano 85/160 chimiche pericolose. Se la concentrazione di gas prodotti da ventilazione è insufficiente, rimuovere tutto quello che può impedire un flusso di aria pulita per migliorare la ventilazione e non tornare in quella zona a meno che non sia stata ventilata, e ci si deve accertare che la ventilazione sia sufficiente per mantenere una bassa concentrazione di gas. La benzina e l´olio sono estremamente infiammabili ed esplosivi in determinate condizioni. Divieto di fumo e di fiamme libere, scintille o fonti di calore in prossimità della macchina!. Non fumare durante il trasporto di carburante, in fase di rabbocco o quando si lavora. Vietato rifornire di carburante in ambienti con presenza di fiamme libere, scintille o intense fonti di calore. Riempire il serbatoio in un luogo ben ventilato e a motore spento. Non eccedere con il carburante per tentare di riempire il serbatoio di carburante in eccesso. In caso di fuoriuscita di carburante, assicurarsi di togliere completamente ogni traccia prima di avviare la macchina, non tentare di avviare il motore, ma allontanare la macchina dalla fuoriuscita del carburante ed evitare ogni fonte di accensione fino a quando i vapori di benzina si sono dissipati. Aggiungere carburante prima di avviare la macchina. Non rimuovere mai il tappo del serbatoio quando il motore è in funzione o quando il motore è caldo. Assicurarsi che il tappo della benzina sia correttamente chiuso durane l’utilizzo della macchina. Assicurarsi di chiudere correttamente il tappo della benzina dopo il rifornimento. Conservare sempre carburante e olio in contenitori omologati e conformi alle norme europee.

2.5. USO E MANUTENZIONE DELLA MACCHINA

Tagliate esclusivamente erba. Non utilizzare la macchina per scopi diversi da quanto previsto. Per esempio: è vietato utilizzare il rasaerba come decespugliatore, per tagliare campi da alpeggio o arbusti, e non utilizzate mai la macchina come trituratore. Un utilizzo del rasaerba per operazioni diverse da quelle previste può provocare situazioni di pericolo. Verificate che tutti i componenti di sicurezza siano installati e risultino in buone condizioni. Ricordate che l’utente è responsabile per incidenti e danni a se stesso, a terzi e cose. In caso di incidenti e danni personali, a terzi o cose le responsabilità ricadono sull’utilizzatore. Il fabbricante non sarà ritenuto in alcun modo responsabile di eventuali danni causati da abuso o uso improprio della macchina. La lama risulta alquanto affilata. Se non seguite attentamente le istruzioni può provocare gravi danni. Mantenere il corpo lontano dall’utensile da taglio durante l’utilizzo della macchina. Non forzare la macchina. Utilizzatela bensì per l’applicazione più appropriata. L’utilizzo corretto della macchina - basato sul tipo di lavoro da realizzare - vi permetterà di lavorare meglio e in maniera più sicura. Non utilizzare la macchina se l’interruttore della barra di sicurezza non funziona correttamente. Qualsiasi macchina non più controllabile con l’interruttore risulta pericolosa e va assolutamente riparata. Mantenete l’ unità in buono stato. Verificate che le parti mobili non risultino disallineate o bloccate, che non ci siano parti rotte o altre condizioni cheItaliano 84/160 Italiano 85/160 possono influire negativamente sul funzionamento della macchina. Ogniqualvolta che la macchina risulti danneggiata, fatela riparare prima dell’uso. Molti incidenti sono causati da una scarsa manutenzione dell’attrezzatura. Mantenete le impugnature della macchina asciutte e pulite. Impugnature grasse o oleose risultano scivolose e possono causare la perdita di controllo dell’elettroutensile. A seguito di eventuali urti contro oggetti, controllate lo stato del rasaerba per verificare che non ci siano danni. Se si piega la lama, se si rompe qualche protezione o se voi stessi ravvisate altri problemi che rischiano di compromettere il buon funzionamento della macchina, allora eseguite le riparazioni necessarie oppure portate la macchina al servizio di assistenza tecnica. Accendere la macchina, staccate la spina dalla presa di alimentazione e assicurarsi che la lama si arresta prima di effettuare qualsiasi regolazione, rifornimento carburante, di sostituire pezzi di ricambio, unbarred degli ugelli, svuotare il sacco, pulizia della macchina, trasporto o stoccaggio dalla macchina. Tali misure di sicurezza preventive riducono il rischio di avviamento accidentale della macchina. Se l’apparato inizia a vibrare in maniera anomala spegnete la macchina, scollegatela dalla rete ed ispezionate l’unità per individuare la causa. Se non avete ancora individuato il problema, portate la macchina dal vostro servizio tecnico. Le vibrazioni sono sempre sintomo di un problema presente nella macchina. Spegnere il motore quando si lascia la macchina. Diminuite la velocità del motore prima del suo arresto; se il motore è munito di una valvola d’interruzione per il combustibile, interrompetene il flusso una volta che il motore si è arrestato. 2.6. ASSISTENZA Si prega di far esaminare periodicamente il vostro elettroutensile presso un servizio di assistenza specializzato, impiegando unicamente pezzi di ricambio identici. Ciò garantirà la sicurezza del vostro attrezzo.Italiano 86/160 Italiano 87/160 Le etichette di avvertimento indicano le informazioni necessarie per l’utilizzo della macchina. Per garantire un uso sicuro e una manutenzione della macchina, valgono i seguenti simboli posti sulla macchina.

Attenzione Pericolo!. Restare a debita distanza dalla macchina, se non adeguatamente protetti. Attenzione! Lancio di materiali. Pericolo!. Smaltite il vostro apparecchio in maniera ecologica. E’ vietato smaltire gli elettroutensili insieme ai rifi uti domestici. Conforme alle direttive CE. Livello di potenza sonora garantito Lw, dB (A).

Leggere il manuale, seguire le istruzioni e le avvertenze di sicurezza. Attenzione: Superfici roventi!. Non fumare o avvicinare una fiamma al combustibile o la macchina. Attenzione! Prima di effettuare qualsiasi manutenzione o riparazione sulla macchina, assicuratevi che il motore sia spento e togliete la candela. PERICOLO: Rischio di amputazione delle dita!. Tenere i piedi, mani e abiti lontani dalle lame di taglio. È necessario utilizzare protezione degli occhi e acustici. Pericolo, emissioni tossiche! Non utilizzare la macchina in ambienti chiusi o aree poco ventilate. PERICOLO: Rischio di incendio o esplosione!. Riempire il serbatoio a motore spento. PERICOLO: Rischio di amputazione delle dita!. Tenere i piedi, mani e abiti lontani dalle lame di taglio. Spegnete la macchina soltanto la leva dell’interruttore di sicurezza. Posizione dell’acceleratore: - CHOKE: Posizione di accensione a freddo. - : Posizione di velocità massima. - : Posizione di velocità minima. Serbatoio carburante. Serbatoio d’olio motore. Premere la barra di trazione contro la maniglia e mettere in funzione la trazione del rasaerba.Italiano 86/160 Italiano 87/160

5.1. CONDIZIONI DI UTILIZZO

La macchina è utilizzabile esclusivamente per il taglio di erba naturale. Mai usare il rasaerba per altri scopi. Ogni altro utilizzo diverso da quello previsto può provocare pericolo per la vostra sicurezza nonché danni al rasaerba medesimo. L’uso di questa macchina per operazioni diverse da quelle previste può comportare situazioni di pericolo. Utilizzare la macchina all’esterno, in ambiente asciutto e a temperature comprese tra 5°C e 45°C. Ricordate che l’utente è responsabile per incidenti e danni a se stesso, a terzi e cose. In caso di incidenti e danni personali, a terzi o cose le responsabilità ricadono sull’utilizzatore. Il fabbricante non sarà ritenuto in alcun modo responsabile di eventuali danni causati da abuso o uso improprio della macchina.

5. DESCRIZIONE DELLA MACCHINA

Le immagini e i disegni rappresentati in questo manuale sono indicativi e potrebbero non corrispondere al pro- dotto reale.

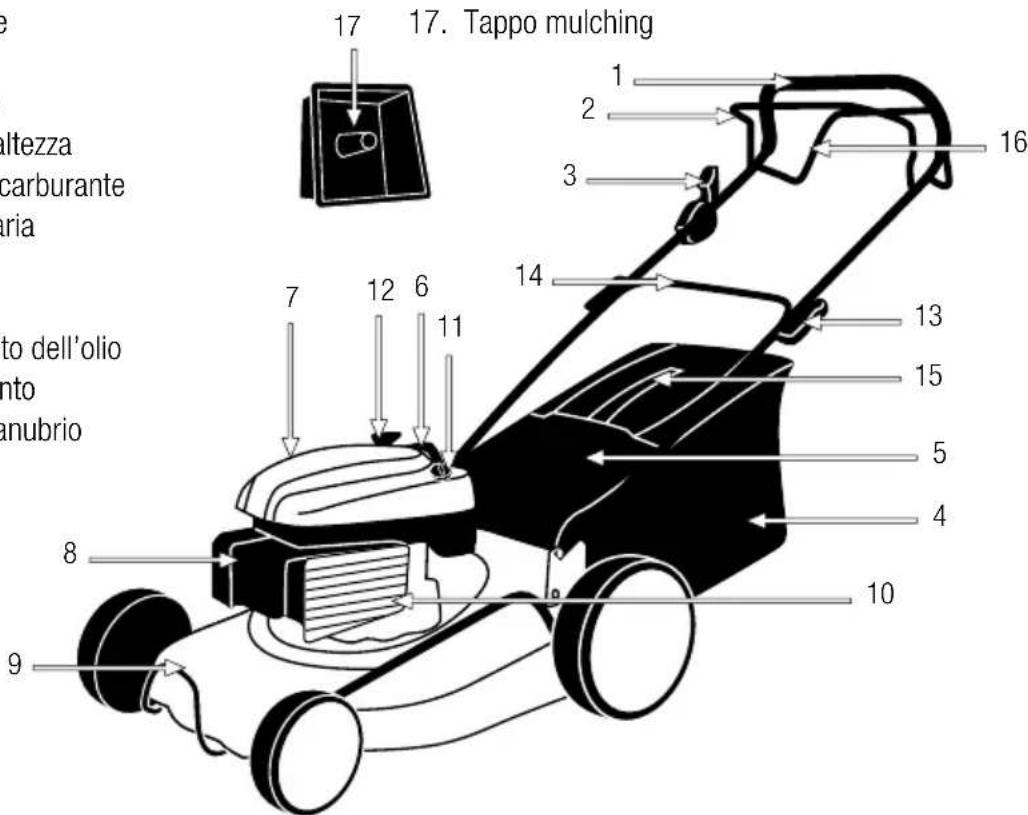

5.2. DESCRIZIONE DEL PRODOTTO

1. Impugnatura superiore

2. Barra dell’interruttore di sicurezza

5. Deflettore posteriore

6. Leva di regolazione altezza

12. Maniglia di avviamento

13. Leva regolazione manubrio

16. Barra di trazione

17Italiano 88/160 Italiano 89/160 5.3. CARATTERISTICHE TECNICHE Le caratteristiche tecniche sono soggette a modifiche senza preavviso. Per le caratteristiche tecniche del motore leggere attentamente il libro del produttore del motore. Descrizione Rasaerba Marchio Garland Modello Grass 765 SB Motore 4 tempi Briggs & Stratton Cilindrata (cm³) 140 Velocità massima di rotazione del motore (min¯¹) 2.800 Larghezza di taglio (mm) 25-75 Trazione Si Diametro di taglio (cm) 46 Volume del sacco raccoglitore (l) 70 Livello di vibrazione (m/s²) 6,855 Livello de pressione sonora LpA (dB(A)) 84 Livello di potenza sonora garantito Lw(dB(A)) 96 Pesso (kg) 36Italiano 88/160 Italiano 89/160

6.1. DISIMBALLAGGIO E LISTA DELLE PARTI

La macchina include le seguenti parti, che potete trovare all’interno della scatola:

• Impugnaturasuperiore.

• Setperilssaggiodelcavo.

• Manualediistruzioni.

• Motoremanuale. Rimuovere con cautela tutti gli elementi dalla scatola e assicurarsi che tutti gli elementi elencati siano presenti. Controllare il prodotto con attenzione per assicurarsi non vi siano componenti danneggiati. Se una qualsiasi parte risulta danneggiata o manca qualche componente, non utilizzare la macchina prima di aver risolto il problema. L’utilizzo della macchina in queste condizioni può causare scosse elettriche, incendi e / o lesioni gravi!. 6.2. MONTAGGIO

6.2.1. MONTAGGIO MANUBRIO

Posizionare la maniglia inferiore e dopo aver inserito la vite di serrare il dado. Montate il manubrio superiore sopra al manubrio inferiore e una volta inserite le viti, fissate le leve di regolazione. Posizionare l’anello di fissaggio del cavo.

6.2.2. MONTAGGIO DEL SACCO RACCOGLITORE

Alzate deflettore posteriore della macchina e agganciate il telaio del sacco su entrambe le apposite agganci.

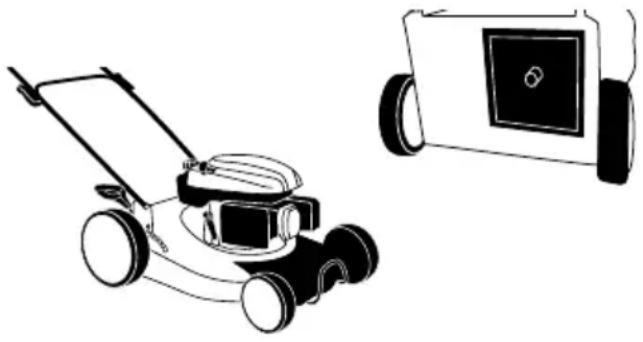

6.2.3. MONTAGGIO DAL TAPPO MULCHING

Sollevare il coperchio dell´uscita posteriore e installare il tappo mulching nel canale di uscita posteriore come mostrato in fig. Abbassare poi il coperchio di uscita posteriore.

IMPORTANTE: Il carburante utilizzato per la motosega è altamente infiammabile. Se il carburante o la macchina dovessero infiammarsi, spegnete il fuoco con un estintore a polvere secca. La benzina e l´olio sono estremamente infiammabili ed esplosivi in determinate condizioni. Divieto di fumo e di fiamme libere, scintille o fonti di calore in prossimità della macchina!. Usa benzina senza piombo a 95 ottani. Non utilizzare combustibile che è rimasto conservato per più di 2 mesi. Un combustibile immagazzinato troppo a lungo renderà più difficile l’avviamento della macchina e genererà un inadeguato rendimento del motore. Se il serbatoio del carburante è rimasto immagazzinato nel serbatoio della macchina per più di due mesi, rimuoverlo e sostituirlo con uno in perfette condizioni. RIFORNIMENTO DI COMBUSTIBILE: - Scegliere una zona adatta per effettuare questa operazione. - Togliere il tappo del serbatoio e riempire con il combustibile. - Chiudere strettamente il tappo del serbatoio della benzina e rimuovere tutto l’eventuale carburante versato sulla parte esterna con un panno asciutto. ATTENZIONI: Spegnere sempre il motore prima del rifornimento. Non avviate la macchina in una stanza o un luogo chiuso. I gas di scarico, i vapori di combustibile e l’olio catena contengono monossido di carbonio e sostanze chimiche pericolose. In caso di una concentrazione di gas provocata da una ventilazione insufficiente, per una migliore ventilazione togliete dell´area tutto ciò che ostacola il flusso d’aria pulita e non tornate al lavoro nella zona interessata solo quando la zona non viene ventilata a sufficienza; assicuratevi sempre che vi siano le condizioni per una sufficiente ventilazione in modo che non sopraggiunga di nuovo questa concentrazione. Vietato rifornire di carburante in ambienti con presenza di fiamme libere, scintille o intense fonti di calore. Riempire il serbatoio in un luogo ben ventilato e a motore spento. Non eccedere con il carburante per tentare di riempire il serbatoio di carburante in eccesso. In caso di fuoriuscita di carburante, assicurarsi di togliere completamente ogni traccia prima di avviare la macchina, non tentare di avviare il motore, ma allontanare la macchina dalla fuoriuscita del carburante ed evitare ogni fonte di accensione fino a quando i vapori di benzina si sono dissipati. Allontanarsi di almeno 3 metri dalla zona in cui avete rifornito prima di avviare la macchina. Aggiungete del carburante prima di avviare la macchina. Non togliete mai il tappo del serbatoio di combustibile mentre il motore è in moto o quando la macchina risulta calda. Non utilizzare carburante con etanolo o metanolo perchè possono daneggiare il motore.

Leggere attentamente il libro del produttore del motore. Il motore della vostra macchina alla consegna, e per motivi di trasporto - è privo di olio. Prima di avviare il motore per la prima volta è necessario quindi inserire dell’olio al motore. Il presente motore utilizza olio di qualità per motori a 4 tempi, di viscosità 20w-40. La capacità del carter del motore è di 0,47 l.Italiano 90/160 Italiano 91/160 RIEMPIMENTO DELL’OLIO DEL CARTER: - Posizonaate la macchina su di una superficie piana, orizzontale e spaziosa. - Svitate il tappo di riempimento dell’olio. - Versate 0,47 l di olio lungo il tubo di riempimento. - Attendete 1 minuto in modo che l’olio possa scendere completamente all’interno del carter del motore. - Ripulite la bacchetta del tappo dell’olio con un panno asciutto. Inserite la bacchetta e avvitate il tappo dell’olo. - Svitate di nuovo il tappo e verificate la tacca che l’olio ha lasciato sulla bacchetta. La tacca lasciata dall’olio deve risultare compresa tra la tacca di minimo e quella di massimo. - Se la tacca risulta più bassa del livello minimo, aggiungete un po’ di olio e tornate a verificare. - Se la tacca risulta al di sopra del livello massimo, sarà necessario togliere dell’olio dal carter. A tal scopo inclinate il rasaerba di lato, in modo che il filtro dell’aria resti verso l’alto, e fate uscire un po’ di olio (Posizionate un recipiente all’estremità del tubo per evitare che dell’olio fuoriesca sulla macchina o al suolo).

MOTO Vietato utilizzare la macchina se risulta danneggiata o non correttamente regolata. Utilizzate la macchina solo per gli scopi per i quali è stata progettata. L’uso di questa elettrosega per qualsiasi altro uso è pericoloso e può causare danni nei confronti dell’utilizzatore e / o della macchina. Controllare: - La macchina completamente e verificare che non vi siano parti allentate (viti, dadi, ecc.) o danni. - Che non ci siano perdite di carburante. - Controllate il livello dell’olio del carter. - Che il filtro dell’ aria sia pulito. Ripulire se necessario. Fissare, riparare o sostituire tutto il necessario prima di utilizzare la macchina. Sulla macchina non utilizzare accessori oltre a quelli da noi raccomandati in quanto il loro uso può provocare gravi danni all’utente,al la macchina e a persone, animali o cose presenti nelle vicinanze. Prima di iniziare, assicurarsi che le parti in movimento della macchina non siano in contatto con alcun oggetto.

Avviare il motore con cautela come previsto dalle istruzioni e con i piedi distanti dalla lama. Non inclinare il rasaerba quando si avvia il motore a meno che, la macchina non debba essere inclinata per l’avviamento della macchina. In questo caso, non inclinare più del necessario e sollevare solo il lato opposto dell’operatore.

6.3.2.1. AVVIAMENTO DEL MOTORE A FREDDO

Posizionate la macchina a terra, in posizione stabile per l’avviamento. Posizionate la leva dell’aria in posizione “CHOKE”. CHOKE Velocità massima Velocità minimaItaliano 92/160 Italiano 93/160 Sollevate la barra dell’interruttore di sicurezza in modo che tocchi l’impugnatura superiore. Premete diverse l´iniettore per assicurare che il carburante abbia raggiunto il carburatore. (A seconda del tipo di motore). Posizionatevi dietro al rasaerba, come indicato in figura e tirate la cordella di avviamento fino a che il motore non parte. Regolare la leva dell’acceleratore fino a raggiungere un numero di giri adeguato (tra e ). Lasciate riscaldare il motore per qualche minuto prima di utilizzare la macchina.

6.3.2.2. AVVIAMENTO A MOTORE CALDO

Posizionate la macchina a terra, in posizione stabile per l’avviamento. Portate la leva dell’acceleratore in posizione

Sollevate la barra dell’interruttore di sicurezza in modo che tocchi l’impugnatura superiore. Posizionatevi dietro al rasaerba e tirate la cordella di avviamento fino a che il motore non parte. Regolare la leva dell’acceleratore fino a raggiungere un numero di giri adeguato. Se dopo alcuni tentativi la macchina non si è ancora avviata, seguire le istruzioni di avviamento a motore freddo.

6.4. ARRESTO DEL MOTORE

Portate la leva dell’acceleratore al minimo e lasciate che il motore resti al minimo per alcuni secondi. Spegnete il motore tirando soltanto la leva dell’interruttore di sicurezza.

6.5. AZIONAMENTO DELLA TRAZIONE

Premere la barra di trazione contro la maniglia, come mostrato nella figura, e mettere in funzione la trazione del rasaerba.

6.6. PUNTI DI VERIFICA PRIMA DELL’ AVVIAMENTO

E ‘importante prestare attenzione a eventuali parti sciolti e alla temperatura della macchina. Se notate un’anomalia nella macchina fermatevi subito per controllare attentamente. In caso di qualche anomalia o problema, prendere la macchina a riparazione dal servizio tecnico. Mai continuare ad utilizzare la macchina se il funzionamento non sembra corretto. Non utilizzare la macchina se è danneggiata o non correttamente regolata.Italiano 92/160 Italiano 93/160

7. UTILIZZO DELLA MACCHINA

Utilizzate la macchina solo per gli scopi per i quali è stata progettata. L’uso di questa macchina per qualsiasi altro uso è pericoloso e può causare danni nei confronti dell’utilizzatore e / o della macchina. Non avviate la macchina in una stanza o un luogo chiuso. I gas di scarico, i vapori di combustibile e l’olio catena contengono monossido di carbonio e sostanze chimiche pericolose. In caso di una concentrazione di gas provocata da una ventilazione insufficiente, per una migliore ventilazione togliete dell´area tutto ciò che ostacola il flusso d’aria pulita e non tornate al lavoro nella zona interessata solo quando la zona non viene ventilata a sufficienza; assicuratevi sempre che vi siano le condizioni per una sufficiente ventilazione in modo che non sopraggiunga di nuovo questa concentrazione. Lavorare solamente alla luce del giorno o con una buona luce artificiale. Vietato utilizzare la macchina di notte, in caso di nebbia o in condizioni di visibilità ridotta tali per cui non si può vedere chiaramente l’area di lavoro. Evitare di far funzionare la macchina quando il terreno è umido, quando possibile. Prestare particolare attenzione quando si usa la macchina sotto la pioggia o dopo la pioggia perché il terreno è scivoloso e si può scivolare. Non utilizzare la macchina su dislivelli con pendenze maggiori del 15º. Tagliare sopra a cumuli di terra può essere pericoloso. Siate sempre molto vigili quando operate su pendii o sull’erba umida. Lungo i pendii, tagliate sempre insenso orizzontale, mai tagliare dal basso verso l’alto o -viceversa- dall’alto verso il basso. Prestate particolare attenzione quando cambiate direzione nei pendii. Con il rasaerba è vietato tagliare in retromarcia o tirando la macchina verso di sé. Siate molto vigili quando andate in retromarcia o se tirate la macchina verso di voi, è necessario prestare la massima attenzione. Non inclinare la macchina con il motore in funzione, a meno che non dobbiate iniziare a tagliare in una zona con l’erba alta (solo in questo caso è consentito sollevare leggermente le ruote anteriori al fine di agevolare l’accesso del rasaerba nell’area di lavoro). Se dovete inclinare il rasaerba nel passaggio su superfici prive di erba o se trasportate lo stesso all’interno o all’esterno della zona in cui dovete tagliare, arrestate il motore. Mai avvicinarsi alle parti di taglio della macchina quando il motore è in funzione. Non fate affidamento unicamente sui dispositivi di sicurezza della macchina. E’ necessario prestare attenzione al possibile allentamento o surriscaldamento delle varie componenti. Se ravvisate qualche anomalia, arrestate immediatamente la macchina e ispezionatela attentamente. In caso di guasto portatela presso al vostro servizio di assistenza tecnica. Se riscontrate che il funzionamento non sia corretto, allora non dovete proseguire con il lavoro per nessun motivo. Ricordate di usare sempre la macchina con le mani pulita e libera da carburante o di olio. Pulite l’area di lavoro ed eliminate tutti quegli ostacoli che rischiano di provocare incidenti. Ispezionate l’areaItaliano 94/160 Italiano 95/160 di lavoro in cui andrete ad operare e togliete tutte le parti che rischiano di finire incastrate nelle lame da taglio. Allo stesso modo togliete tutti quegli oggetti che le lame potrebbero altrimenti espellere con violenza durante il funzionamento della macchina. Non permettere a nessuno di entrare nell’area di lavoro della macchina. Questo area di lavoro deve avere un perimetro di 15 metri ed è una zona pericolosa. E’ sempre necessario spegnere il motore prima di trasportare la macchina tra le diverse aree di lavoro. Non lasciare mai la macchina incustodita. Fare attenzione a non toccare le parti calde e roventi della macchina mentre il motore è in funzione o dopo l’uso, come per esempio il tubo di scarico, la candela o i cavi dell’alta tensione. Mai utilizzare accessori nella macchina ad eccezione di quelli raccomandati dalla nostra azienda. Il loro uso potrebbe provocare gravi danni all’operatore, alle persone presenti in prossimità della macchina e alla macchina stessa. Rispettate sempre le regole di sicurezza indicate dal presente manuale. 7.1. COME LAVORARE Mentre operate, afferrate sempre il rasaerba attraverso l’impugnatura e con entrambe le mani. Posizionatevi dietro al rasaerba e spingetelo mentre camminate dietro di esso. Usando il rasaerba è vietato correre; camminate bensì ad una velocità costante e tale da consentire al rasaerba di tagliare l’erba senza eccessivo sforzo.

7.2. REGOLAZIONE DELL’ALTEZZA DI TAGLIO

Attenzione! Prima di procedere con la regolazione dell’altezza, spegnete la macchina e attendete che la lama da taglio si arresti . Le lame hanno bisogno di qualche istante per arrestarsi completamente. Per regolare l’altezza di taglio, premete la leva di regolazione verso l’esterno del rasaerba e muovetela in avanti e indietro fino a raggiungere l’altezza desiderata.

7.3. TAGLIO CON IL RASAERBA

Questo rasaerba dispone di due diverse configurazioni di lavoro (raccolta di taglio e taglio mulching). Prima di iniziare il lavoro è necessario impostare il rasaerba per lavorare in uno dei due modi. Taglio con raccolta: In questo contesto il rasaerba taglia l’erba e invia al sacco di raccolta. L’erba tagliata rimane nella sacco. Per il taglio con raccolta mettere il sacchetto nella parte posteriore della macchina e assicurarsi che non sia installato il tappo mulching.Italiano 94/160 Italiano 95/160 Taglio mulching: Con questa impostazione l’erba tagliata rimane sul pratol’erba tagliata viene frantumato in piccole particelle che si depositano su erba generando un concime organico e nutrienti, favorisce il mantenimento dell’umidità. Per questa configurazione non deve essere installato il sacco deve essere installato il tappo mulching. Collocate il rasaerba in un angolo dell’area di lavoro che va tagliata e regolate l’altezza fino alla posizione desiderata. Verificate che il sacco raccoglitore risulti ben montato, assicuratevi inoltre che la lama non sia a contatto con alcun oggetto, quindi avviate il rasaerba. Camminate sull’erba ad un ritmo tale da permettere al rasaerba di tagliare in maniera adeguata. Non inclinare la macchina con il motore in funzione, escluso il caso in cui dobbiate iniziare a tagliare in una zona con l’erba è alta; solo in questo caso è consentito sollevare leggermente le ruote anteriori al fine di agevolare l’inserimento del rasaerba nell’area di lavoro. Nota: se l’erba risulta molto alta, il motor si avvierà con minor facilità. Nei casi in cui l’erba risulta piuttosto alta vi conviene sollevare leggermente le ruote anteriori del rasaerba, facendo forza con il manubrio verso il basso, e avviare il rasaerba in questa posizione. Una volta che il motore ha raggiunto la velocità di regime, abbassate lentamente le ruote del rasaerba mentre la macchina inizia a tagliare; in alternativa, se presso l’area del prato da tagliare c’è una zona piana, libera da oggetti e priva di erba (come per es. terra, lotto edificabile o cemento), allora avviate il rasaerba nella zona libera ed entrate nell’area di taglio sollevando leggermente le ruote anteriori del rasaerba. Se il motore del rasaerba va su di giri o si blocca durante il taglio , ciò sarà segnale che l’altezza dell’erba è troppo alta per la capacità di taglio del rasaerba e che si sta forzando la macchina: ciò può essere rischioso per la macchina. In questo caso effettuate prima un taglio iniziale all’altezza massima raggiunta dalla macchina, e di seguito un secondo taglio all’altezza desiderata.

7.4. SVUOTAMENTO DEL SACCO RACCOGLITORE

Svuotate il sacco raccoglitore del rasaerba non appena ravvisate che ormai risulta pieno. Lo si potrà notare dal fatto che il rasaerba comincerà a raccogliere l’erba tagliata a fatica, lasciando evidenti residui al suolo. Ogni volta che andate a scaricare il sacco, spegnete prima il motore e attendete che la lama si sia completamente arrestata prima di rimuovere il sacco.

1. Sollevare il deflettore sopra il sacco raccoglitore

2. Rimuovete il sacco

3. Tirate il sacco all’indietro.

4. Svuotate il sacco.

5. Sollevate il deflettore del sacco.

6. Rimontate il sacco agganciando alle relative sedi

presenti sulla prte posteriore del rasaerba.Italiano 96/160 Italiano 97/160 7.5. RACCOMANDAZIONI Tagliate sempre il prato quando risulta secco. Evitate il taglio del prato quando esso risulta umido, dopo averlo innaffiato o dopo che ha piovuto. Tagliate meno di 2 cm di erba alla volta. Se l’erba da tagliare risulta molto alta, si raccomanda di eseguire i passi successivi abbassando l’altezza di taglio di 2 cm alla volta. In tal modo non si forzerà eccessivamente la macchina. Tagliate il vostro prato con una certa frequenza, almeno una volta alla settimana sia in primavera che in estate. Non fate sempre lo stesso percorso durante il taglio dell’erba. E’ consigliabile seguire un percorso lineare onde evitare di tagliare l’erba nelle stesse zone in cui siete già passati. Se è necessario spostare il rasaerba tra due aree di prato, spegnete sempre prima la macchina. Affilatura della lama: una lama non affilata bene richiede più spinta alla macchina ed inoltre esegue un taglio peggiore con il rischio di far ingiallire l’erba. Per ottenere un prato verde e folto è necessario tagliarlo con una certa frequenza; va inoltre regolarmente areato, somministrandogli il concime richiesto. La frequenza di taglio del prato deve variare secondo la velocità di ricrescita dell’erba. In alta stagione (maggio-giugno) è necessario tagliare una o due volte a settimana. Nei restanti periodi sarà sufficiente tagliarlo soltanto una volta alla settimana.

8. MANUTENZIONE E ASSISTENZA

Leggere attentamente il libro del produttore del motore. Effettuate controlli periodici per assicurare un funzionamento efficace dell’elettroutensile. Per una manutenzione completa si consiglia di portare la macchina al vostro servizio di assistenza clienti. Eseguire le seguento operazioni di manutenzione rispettando la frequenza specificata nella tabella che segue: Operazione Prima di ogni utilizzo Dopo le prime due ore di utilizzo Dopo le prime 5 ore di utilizzo Ogni 25 ore di utilizzo Ogni 50 ore di utilizzo Ogni 100 ore di utilizzo Primo utilizzo stagionale Dopo l''ultimo utilizzo stagionale (prima dello stoccaggio invernale) Controllo che non vi siano parti non fissate

Controllo dello stato della lama

Controllo del livello dell'olio

Cambio dell'olio del motore

• • • • • • Pulizia del filtro dell'aria

Controllo della candela

Affilatura della lama

• • •Italiano 96/160 Italiano 97/160 E ‘sempre necessario spegnere il motore e controllare che l’utensile da taglio venga arrestato prima di pulire o spostare la macchina. È’ sempre necessario arrestare il motore prima di pulire,trasportare o modificare la configurazione della macchina. Prima di effettuare qualsiasi manutenzione o riparazione sulla macchina, assicuratevi che il motore sia spento e togliete la candela. Effettuate tutta le operazioni di manutenzione della macchina, con la stessa posta su di una superficie piana e pulita. Non tentate mai di effettuare manutenzione sulla macchina mentre è in funzione. Effettuate tutta le operazioni di manutenzione della macchina, con la stessa posta su di una superficie piana e pulita. ATTENZIONE! Non modificare la macchina o gli elementi di taglio. L’uso improprio di questi elementi può causare GRAVE INFORTUNIO O MORTE. Usate solo il ricambio adatto per la macchina in modo da ottenere un rendimento adeguato alla macchina. Questo ricambio è acquistabile presso i distributori ufficiali del prodotto. L’uso di altri ricambi può causare rischi, danni per l’utente, e alle persone intorno alla macchina. Vietato regolare il carburatore. Se necessario, portate la macchina al servizio tecnico di assistenza. Regolare il carburatore infatti è complicato e deve essere fatto solo dal servizio assistenza. Una regolazione errata del carburatore può danneggiare il motore e invalidare la garanzia. La rimozione dei dispositivi di sicurezza, una manutenzione impropria, la sostituzione della barra / o della catena con ricambi non originali può causare lesioni alla persona.

8.1. MANUTENZIONE E CURA DOPO L’USO

Effettuate le seguenti operazioni di cura e manutenzione quando terminate di lavorare con la macchina, per garantire così il corretto funzionamento della macchina nei futuri utilizzi.

8.1.1. PULIZIA GENERALE

Mantenete la macchina pulita, specialmente nella zona del serbatoio del carburante e nelle aree in prossimità del filtro dell’aria. Pulizia della zona attorno alla lama: - Spegnete il motore e lasciate che si raffreddi. - Inclinate il rasaerba sul fianco opposto al filtro dell’aria, in maniera che il filtro dell’aria resti nella parte superiore. - Rimuovete i resti d’erba tagliata servendovi di un raschietto e di una spazzola.. - Una volta rimossi i residui d’erba tagliata, per una pulizia più completa è possibile utilizzare un getto d’acqua . A tal scopo indirizzate il getto d’acqua verso la lama, nella parte interna del carter e verso l’uscita del carter verso sacco raccoglitore. Mai dirigere il getto ad alta pressione contro organi di trasmissione o sul motore. Se dell’acqua penetra nel sistema di accensione e/o all’interno del carburatore, si genereranno danni e avarie. - Risistemate il rasaerba in posizione ordinaria (ovvero con le quattro ruote al suolo), avviate il rasaerba e lasciatelo andare per un paio di minuti. Accendere la macchina dopo la pulizia è importante in quanto: - Una volta inclinato il motore, l’olio del motore deve tornare verso il carter. Con l’accensione del motore verrà favorita tale rientro. - Se avete utilizzato acqua per la pulizia, è possibile che abbiate bagnato accidentalmente il motore. Accendendo e lasciando andare per un paio diItaliano 98/160 Italiano 99/160 minuti il motore, consentirete al calore del motore di far evaporare tutta l’acqua accumulatasi attorno all’area del motore. Sacco raccoglitore: E’ consentito utilizzare acqua per la pulizia del sacco raccoglitore. Asciugate completamente il sacco prima di rimontarlo sulla macchina. Altre zone in cui pulire: Pulite il resto della macchina con un panno umido. Mai utilizzare benzina, solventi, detergenti, acqua o qualsiasi altro liquido.

8.1.2. CONTROLLO DEL SACCO RACCOGLITORE

Controllate lo stato del sacco, se risulta logoro o deteriorato sostituitelo.

8.1.3. CONTROLLO DEL LIVELLO DELL’OLIO DEL

MOTORE - Posizionate la macchina su di una superficie piana, orizzontale e spaziosa. - Svitate il tappo di riempimento dell’olio. - Ripulite la bacchetta del tappo dell’olio con un panno asciutto. - Inserite la bacchetta e avvitate il tappo dell’olo. - Svitate di nuovo il tappo e verificate la tacca che l’olio ha lasciato sulla bacchetta. La tacca lasciata dall’olio deve risultare compresa tra la tacca di minimo e quella di massimo. - Se la tacca risulta più bassa del livello minimo, aggiungete un po’ di olio e tornate a verificare. - Se la tacca risulta al di sopra del livello massimo, sarà necessario togliere dell’olio dal carter. A tal scopo inclinate il rasaerba di lato, in modo che il filtro dell’aria resti verso l’alto, e fate uscire un po’ di olio (posizionate un recipiente all’estremità del tubo per evitare che dell’olio fuoriesca sulla macchina o al suolo).

8.1.4. AFFILATURA DELLA LAMA

L’affilatura della lama deve essere effettuata dal servizio di assistenza tecnica. All’’utilizzatore è vietato eseguire questa operazione. La lama deve essere affilata garantendo un angolo adeguato per il taglio e l‘equilibrio della lama. Affilare la lama senza la dovuta esperienza può provocare vibrazioni eccessive che possono causare danni alla vostra macchina e problemi all’utilizzatore. Se durante il taglio del prato, rimangono piccoli filamenti - sulle punte degli steli dell’erba che ingialliscono rapiadamente, portate ad affilare la lama. 8.2. MANUTENZIONE PERIODICA Leggere attentamente il libro del produttore del motore. Effettuate controlli periodici per assicurare un funzionamento efficace dell’elettroutensile. Per una manutenzione completa si consiglia di portare la macchina al vostro servizio di assistenza clienti. Utilizzate sempre un ricambio adeguato per il corretto funzionamento del prodotto e per prevenire rischi e incidenti ai danni della macchina e dell’utilizzatore. Le parti di ricambio devono essere acquistate presso un punto vendita. L’uso di ricambi non originali possono causare incidenti, infortunio all’utilizzatore e la rottura della macchina.

8.2.1. FILTRO DELL’ARIA

La sporcizia eventualmente presente nel filtro dell’aria provocherà una riduzione delle prestazioni della macchina.Pertanto controllate e pulite questo elemento. Se vedete danni o alterazioni, sostituitelo con un nuovo filtro.Italiano 98/160 Italiano 99/160 Nota: Il motore non deve mai operare senza il filtro dell’aria installato.

8.2.2. CAMBIO DELL’OLIO DEL MOTORE

Effettuate il cambio dell’olio solamente con il motore ancora caldo. ATTENZIONE! Non buttare via l’olio vecchio nella rete di canalizzazione, né a terra. La contaminazione dell’acqua sotterranea e freatica è soggetta a pesanti sanzioni. Nelle stazioni di servizio sono presenti appositi luoghi di raccolta. Altrimenti, potrà essere l’autorità locale a fornirvi informazioni in merito. Nota: Ci sono due modi per svuotare l’olio del motore. È possibile svuotare l’olio svitando il tappo di scarico sul fondo del serbatoio di riempimento (leggere il libro del produttore del motore) o utilizzare un aspira olio a motore Garland (rif: 7199000020, non incluso, questa macchina si può trovare dal vostro rivenditore Garland più vicino) e aspirare l´olio attraverso il tubo di riempimento della macchina. Per facilitare l’implementazione, la pulizia e la sicurezza si consiglia sempre di aspirare l’olio esausto. Per cambiare l’olio: Posizionate la macchina su di una superficie piana, orizzontale e spaziosa. Scaricare l’olio dal motore in un contenitore adatto per poi portarlo al centro di riciclaggio. Versate 0,47 litri di olio lungo il tubo di riempimento. Attendete 1 minuto in modo che l’olio scenda completamente nel carter del motore. Ripulite la bacchetta del tappo dell’olio con un panno asciutto. Inserite la bacchetta e avvitate il tappo dell’olio. Svitate di nuovo il tappo e verificate la tacca che l’olio ha lasciato sulla bacchetta. La tacca lasciata dall’olio deve risultare compresa tra la tacca di minimo e quella di massimo. Se la tacca risulta più bassa del livello minimo, aggiungete un po’ di olio e tornate a verificare. Se la tacca risulta al di sopra del livello massimo, sarà necessario togliere dell’olio dal carter. A tal scopo inclinate il rasaerba di lato, in modo che il filtro dell’aria resti verso l’alto, e fate uscire un po’ di olio (Posizionate un recipiente all’estremità del tubo per evitare che dell’olio fuoriesca sulla macchina o al suolo).

8.2.3. CONTROLLO DELLA CANDELA

I problemi più comuni quando si avvia una macchina sono prodotti da una candela sporca o in cattivo stato. Pulire la candela e controllare regolarmente. Verificare che la distanza tra gli elettrodi della stessa (0,6-0,7 mm).Italiano 100/160 Italiano 101/160 A seconda dei sintomi riscontrati è possibile individuare la probabile causa e risolvere il problema: Se la macchina non si avvia, verificate la compressione del motore e c’è presenza di scintilla nella candela. In funzione dei sintomi, qui di seguito trovate un elenco delle possibili cause e le relative soluzioni.

compressione del cilindro è normale La candela è in buena condizioni Possible Causa Azione correttiva Si Si Non c´è carburante nel serbatoio Rifornire di carburantee Il filtro del carburante è sporco Pulire il filtro Acqua nel carburante Sostituirlo La benzina utilizzata non è quella adeguata Cambiare carburante Il carburatore risulta sporco Inviare la macchina al servizio assistenza Si No L’interruttore si trova in posizione “OFF” Portare l´interruttore in posizione “ON” La candela è sporca Pulire la candela La pipetta de la candela non è ben collegata Collegatela Manca compressione

La candela è allentata Fissatela Il pistone e gli anelli sono usurati Inviare la macchina al servizio assistenza Il cilindro è graffiato Inviare la macchina al servizio assistenza Il motore non gira Motore grippato Inviare la macchina al servizio assistenzaItaliano 100/160 Italiano 101/160 Se il motore non funziona correttamente (perdita di potenza, minimo instabile, etc) consultate la tabella seguente che presenta una serie di sintomi, probabile causa e soluzione: Nel caso in cui non si possa ancora risolvere il problema, portate la macchina a riparazione presso il vostro centro di assistenza. Per individuare il servizio post-vendita più vicino a casa vostra, rivolgetevi al punto vendita in cui avete acquistato la macchina. Síntomo Possible Causa Azione correttiva La macchina “batte” Segmenti / Anelli usurati Inviare la macchina al servizio assistenza Pistone usato Inviare la macchina al servizio assistenza Gioco dell’albero Inviare la macchina al servizio assistenza Gioco nella frizione Inviare la macchina al servizio assistenza Il motore si surriscalda Uso ininterrotto troppo prolungato Fare pause ogni 10 minuti di lavoro e lasciare raffreddare il motore. Tubo dello scarico sporco Inviare la macchina al servizio assistenza Il carburante non è idoneo Sostituire il carburante Il motore non va a pieni giri Carburatore sporco Inviare la macchina al servizio assistenza Filtro dell´aria sporco Pulire il filtro Filtro del carburante sporco Pulire il filtro Il motore si arresta o non funziona al minimo Carburatore regolato male Inviare la macchina al servizio assistenzaItaliano 102/160 Italiano 103/160 Non sollevare o trasportare la macchina mentre il motore è in funzione. E’ sempre necessario anche spegnere il motore prima di trasportare la macchina tra le diverse aree di lavoro. Aspettare 5 minuti (dopo che la macchina è spenta) in modo che la macchina si raffreddi prima di riporla. Il tubo di scarico della macchina rimane caldo dopo l’arresto del motore. Tenete presente il peso della macchina nel caso in cui intendiate sollevarla. Consultate a tal proposito le caratteristiche tecniche alla voce peso. Se si trasporta la macchina all’interno di un veicolo, fissatela saldamente per evitare scivolamenti o ribaltamenti della stessa. Aspettare 5 minuti (dopo che la macchina è spenta) in modo che la macchina si raffreddi prima di riporla. Il tubo di scarico della macchina rimane caldo dopo l’arresto del motore. Non conservate mai la macchina in prossimità di materiali infiammabili (erba secca, legno...), gas o combustibile. Conservate la macchina inutilizzati in un luogo sicuro e fuori dalla portata dei bambini, in modo da non mettere in pericolo nessuna persona. La macchina inutilizzata deve essere sempre tenuta pulita, e posta sopra una superficie piana. Conservate la macchina in un luogo dove la temperatura sia compresa tra gli 0ºC e i 45°C. Prima di riporre la macchina, eseguite sempre la manutenzione. Se si conserva la macchina in un ambiente chiuso, vuotate il serbatoio dell’olio dal momento che i vapori rischiano di entrare i contatto con una fiamma o un corpo caldo e infiammarsi. Se il serbatoio del carburante deve essere svuotato questo dovrebbe essere fatto fuori e seguendo la normativa riciclaggio. Per ridurre il pericolo di incendio, mantenere il mototre, il silenziatore ed il serbatoio del carburante puliti, eliminando i resti di materiale tagliato, olio e grasso. Proteggere l’ambiente. Riciclare l’olio usato da questa macchina portandolo ad un centro di riciclaggio. Non versare l’olio esausto in fogna, suolo, fiumi, laghi o mari. Smaltite il vostro apparecchio in maniera ecologica. E’ vietato smaltire gli elettroutensili insieme ai rifiuti domestici. I componenti di plastica e metallo vanno differenziati secondo la loro natura e quindi riciclati. I materiali utilizzati per il confezionamento/ imballaggio di questa macchina possono essere riciclati. Si raccomanda di non gettare gli imballaggi tra la spazzatura domestica. Smaltite in un apposito centro di raccolta per i rifiuti.

- Il periodo di garanzia (legge 1999/44 CE) secondo i termini descritto di seguito è di 2 anni dalla data acquisto di ricambi e manodopera, contro i difetti produzione e dei materiali. 13.2. ESCLUSIONI Garland garanzia non copre: - L’usura e rottura. - L’abuso, negligenza, incurante funzionamento o mancanza di manutenzione. - Difetti causati da uso improprio, danni perché attraverso le manipolazioni del personale non autorizzato Garland o uso di ricambi non originali. 13.3. TERRITORIO - La garanzia Garland assicura copertura del servizio in tutto il paese.

13.4. IN CASO DI INCIDENTE

- La garanzia deve essere debitamente compilato con tutti i dati richiesti e accompagnato dalla fattura o acquisto di biglietti del venditore.

13. CONDIZIONI DI GARANZIA

MASSIMA SICUREZZA, SI PREGA DI LEGGERE IL LIBRO DI ISTRUZIONI PRIMA DELL’USO.Italiano 104/160 Italiano 105/160 Il sottoscritto, Lisardo Carballal, autorizzato da Productos Mcland, S.L., con sede in C/ La Fragua 22, 28932, Móstoles, España, dichiara che le macchine Garland modelli GRASS 765 SB-V1 (JL46Z-BSB) con numero di serie del anno 2013 in poi (l’anno di fabbricazione si indica in modo chiaro sulla targhetta di identificazione della macchina, seguito dal numero di serie)e la cui funzione è “Macchina per il taglio delle superfici erbose o con accessorio per il taglio delle superfici erbose il cui organo di taglio opera su un piano approssimativamente parallelo al suolo e determina l’altezza di taglio a partire dal suolo mediante ruote, cuscini d’aria o pattini; dotata di un motore endotermico o elettrico. Gli organi di taglio es lame rigide”, soddisfano tutti i requisiti della Direttiva 2006/42/CE del Parlamento europeo e del Consiglio, del 17 maggio 2006 , relativa alle macchine. Queste macchine soddisfano anche i requisiti delle seguenti direttive comunitarie:

• Direttiva2004/26/CEdelParlamentoEuropeoedelConsigliodel21aprile2004chemodicala direttiva 97/68/CE concernente il ravvicinamento delle legislazioni degli Stati membri relative ai provvedimenti da adottare contro l’emissione di inquinanti gassosi e particolato inquinante prodotti dai motori a combustione interna destinati all’installazione su macchine mobili non stradali.

• Direttiva2000/14/CEdelParlamentoEuropeoedelConsiglio,dell’8maggio2000,sulravvicinamentodelle legislazioni degli Stati membri concernenti l’emissione acustica ambientale delle macchine ed attrezzature destinate a funzionare all’aperto.

• Direttiva2004/108/CEdelParlamentoeuropeoedelConsigliodel15dicembre2004concernenteil ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica e che abroga la direttiva 89/336/CEE. Gli esami della CE delle Direttive comunitarie sono stati effettuati dai seguenti Organismi Notificati ed i loro numeri di Certificato sono:
