Type de produit	Tondeuse à gazon
Largeur de coupe	40 cm
Type de moteur	Moteur à essence 4 temps
Puissance du moteur	140 cc
Hauteur de coupe	Réglable de 25 à 75 mm
Capacité du bac de ramassage	50 litres
Poids	30 kg
Utilisation	Idéale pour les jardins de taille moyenne
Entretien	Vérifier l'huile et nettoyer le filtre régulièrement
Sécurité	Équipée d'un système de sécurité pour le démarrage
Garantie	2 ans

FOIRE AUX QUESTIONS - Grass First G GARLAND

Comment démarrer ma tondeuse à gazon GARLAND Grass First G ?

Assurez-vous que le réservoir est rempli de carburant. Vérifiez que le levier de sécurité est en position correcte. Tirez sur la corde de démarrage tout en maintenant le levier de sécurité enfoncé.

Que faire si ma tondeuse ne démarre pas ?

Vérifiez le niveau d'huile et de carburant. Assurez-vous que la bougie d'allumage est propre et correctement installée. Si le problème persiste, consultez le manuel d'utilisation pour des instructions supplémentaires.

Quelle est la hauteur de coupe réglable sur la GARLAND Grass First G ?

La hauteur de coupe peut être réglée de 25 mm à 75 mm en fonction de vos préférences et des conditions de votre pelouse.

Comment entretenir ma tondeuse à gazon GARLAND Grass First G ?

Nettoyez régulièrement la lame et le dessous de la tondeuse après chaque utilisation. Changez l'huile tous les 25 heures d'utilisation et vérifiez les bougies d'allumage régulièrement.

Où puis-je trouver des pièces de rechange pour ma tondeuse ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés GARLAND ou directement sur le site officiel de GARLAND.

Quel type d'huile dois-je utiliser pour ma tondeuse GARLAND Grass First G ?

Utilisez de l'huile moteur 4 temps de haute qualité, conforme aux spécifications du fabricant. Consultez le manuel d'utilisation pour les détails sur la viscosité recommandée.

Comment affûter la lame de ma tondeuse à gazon ?

Débranchez la bougie d'allumage pour des raisons de sécurité. Retirez la lame et utilisez une meule ou une lime pour affûter les bords de la lame. Replacez la lame en vous assurant qu'elle est bien fixée.

Ma tondeuse fume pendant le fonctionnement, que dois-je faire ?

La fumée peut être due à un excès d'huile dans le moteur ou à un mélange incorrect de carburant. Vérifiez le niveau d'huile et assurez-vous d'utiliser le bon mélange. Si le problème persiste, consultez un professionnel.

MODE D'EMPLOI Grass First G GARLAND

EN Instruction manual
ES Manual de instrucciones
Libretto d'istruzioni
FR Manuel d'instructions
PT Manual do operador

GR EXEPIIIO XEPII2MOE
PL Instrukcja onsulgi
DE Betriebsanweisung
RU HHTPYKINIIO 3KCIITY AIIHN
NL Handleiding

C2 Návod na obsluhu
DK Original brugsanvising
Manual de instructiuni

INDICE

1. Introduction 54
2. Normes de sécurité 55
3. Etiquettes d'avertissement 60
4. Symboles sur la machine 61
5. Connaître votre machine 62
6. Indications pour la mise en service 64
7. Utilisation de la machine 67
8. Entretien et soin 70
9. Résolution des pannes 75
10. Transport 77
11. Stockage 77
12. Recyclage 77
13. Garantie 78

Déclaration de conformité 79

TRADUCTION DES INSTRUCTIONS ORIGINALES

Ref.:GCCGRASSFIRSTGV3M1013V1.1

DATE DE SORTIE: 07/10/2013

DATE DE RÉVISION: 11/08/2014

1. INTRODUCTION

Merci d'avoir choisi cette machine Garland. Nous sommes sûres que vous apprécierez la qualité et prestations de cette machine qui vous simplifiera la tâche pour une longue période. Rappelez-vous que cette machine doit être révisée et entretenue dans un réseau de Services Techniques où vous pouvez aller pour l'entretien, résolution des pannes, acheter des pieces détachés et/ou accessoires.

ATTENTION! Lisez les avertissements de sécurité et les indications du manuel.

Le non accomplissement des avertissements et indications mentionnées plus bas peut vous provoquer un chocolélectrique, feu et/ou grave lésion. Avant d'utiliser cette machine, lisz attentionivement les informations du manuel au sujet des techniques de mise en marche sécurisées et correctes.

Coupez que de la pelouse. L'utilisation de ce machine pour n'importe quel autre usage arraitait être dangereux et serait à vos risques dérivis. Par exemple: Ne pas utiliser la machine par débroussailler, pour couper l'herbe dense, des prostes, ou l'utiliser comme un broyeur. L'utilisation cette machine pour des opérations différentes celles prévues, peut donner lieu à des situations dageuses.

Gardez les avertissements et instructions pour futures références. Si vous vendez cette machine, les futur, rappelez-vous de donner ce manuel au tableau propriétaire.

L'expression "interrupteur «ouvert»" signifie

"interrupteur déconnecté et "interrupteur "ferme"" signifie interrupteur connecté.

Rappelez-vous que l'utilisateur est responsable des accidents et dommages provoqués à lui même, à des tiers et aux objets. Le fabricant ne serait pas tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine.

2. NORMES DE SECURITE

Pour ne pas manipuler incorrectement la machine, lisez les instructions du manuel avant d'utiliser la machine pour la première fois. Toute information inclus dans ce manuel est importante pour la sécurité des personnes, animaux et choses qui sont à proximate. Si vous avez des doutes par rapport à l'information ici inclus demandez à un professionnel ou à votre magasin de referencia pour la résoudre.

La liste suivante des risques et préventions, inclus des situations les plus probables qui peuvent arriver pendant l'utilisation de cette machine de la façon la plus sécurisé possible. Si vous vous trouvez dans une situation non déscrie dans le manuel, utilisez le bon sens commun pour utiliser la machine de façon sécurisée ou, si vous vous sentez en périel, n'utilisez pas la machine.

2.1. UTILISATEURS

Cette machine a ete conque pour etre manipulée par des utilisateurs adultes et ayant lu et compris les indications ici fournies. Cette machine ne peut pas etre utilise par des personnes (notamment des enfants) dont les capacités physiques, psychologiques ou mentales, ou le manque d'experience ou de connaissances.

ATTENTION: Ne permette pas aux personnes mineures d'utiliser cette machine.

ATTENTION: bien avoir compris les instructions avant d'utiliser cette machine.

Avant d'utiliser la machine, familiarisez-vous avec en vous assurant de connaître parfaitement où sont les contrôles, les dispositifs de sécurité et comment les utiliser. Si vous étés un utilisateur non experimenté, nous vous recommendons de commencer par des travaux simples et, si possible, accompagné d'une personne avec de l'expérience.

L'outil de coupe de cette machine est affuté. Utiliser cette machine de façon inappropriée est dangereuse.

ATTENTION: Prétez la machine à des personnes qui connaissent ce genre de machines et savent comment l'utiliser. Avec la machine, prétez toujours le manuel d'utilisation pour que l'utilisateur puisse le dire et comprendre.

Cette machine est dangereuse pour des personnes qui l'utilisent pour la première fois.

2.2. SECURITE PERSONNELLE

Soyez attentif, regardez ce que vous etes en train de faire.

Éviter l'inhalation des gaz d'échéppement.

Cette machine expulse par l'échévement, des gaz dangereux comme le monoxyde de carbone, qui peuvent cause des étourdissements, des évanouissements ou même la mort.

Ne pas utiliser cette machine si vous estes fatigued ou sous I'influence de drogues, alcohol ou medicaments. Une seconde de distraction lorsque vous maniez la machine peut provoquer de sérieuses blessures.

Ne jamais faire fonctionner la machine avec des protections défectueuses ou sans dispositif de

sécurities, par exemple des défecteurs et / ou deramassage d'herbe, en place.

Ne modifies pas les contrôleles de cette machine et/ou les régulateurs de vitesse de vitesse moteur.

Enlevez toutes les clés ou outillage à main de la machine et du lieu du travail avant de démarrer la machine. Une clé ou un outil proche de la machine peut être touché par une partie de la machine en mouvement et être projeté en provoquant des dommages personnels.

Ne vous surpassiez pas. Ayez les pieds bien fixes au sol et restez en équilibre à tout moment. Ne pas utiliser la machine sur des pentes abruptes de plus de 15^ . Couper sur des pentes peut être dangereuse. Faites attention lorsque vous marchez sur des pentes ou de l'herbe mouillé. Soyer vigilant lors de changement de direction sur une pente.

N'introduisez pas vos mains ou pieds dans le carter de la tondeuse. Tenez toutes les parties de votre corps loin de la lame lorsque la machine est en marche. Avant de démarrer la machine, vérifie que la lame n'est en contact avec aucun object.

Tenez toutes les parties de votre corps loin de l'outil de coupe et des pieces en mouvement lorsque le taille-haie est en marche. Avant de démarrer la machine, vérifie que l'outil de coupe n'est en contact avec chaque objet. Un moment d'inattention pendant le fonctionnement peut provoquer des blessures graves si une partie de vêtement ou autre partie de votre corps sont en contact avec la lame, ou peut vous couper.

Prenez la tondeuse avec vos deux mains au guidon et placez votre corps, toujours, derrière la machine.

Si vous n'est pas un utilisateur expert, nous vous recommendons de vous familiariser et pratiquer dans une surface plate.

Si la machine vibre bizarrement, arrêtez le moteur, enlevez la batterie et inspectez la machine en cherchant la cause et, réparer-le. Si vous ne la trouvez pas, emmenez la machine au SAV.

Ne touche pas l'échévement de la machine avec le moteur en marche ou après son arrêt. L'échévement de cette machine se réchauffe pendant le fonctionnement de la machine et atteint des températures très haute, cette température peut durer quelques minutes après l'arrêt du moteur.

Ne laissez pas la machine sans vigilance et allumée. Si vous laisser la machine sans vigilance, arrêtez le moteur et enlevez la bougie.

N'essayez pas d'enlever les matériaux coupés de l'aire de travail ou de l'outil de coupependant que l'outil est en mouvement. Assurez-vous que la machine est eteint lorsque vous faites le nettoyage.

Stockez les outils inactifs hors de portée des enfants.

2.2.1. VETEMENTS DE TRAVAIL ET ÉQUIPEMENT DE SECURITÉ

Opter pour une tenue adequate. N'utilisez pas de vêtements amples ou de bijoux. Tenez vos cheveux, vêtements et gants loin des pieces en mouvement. Les vêtements lâches, les bijoux, ou les cheveux longs peuvent être pris par les pieces en mouvement.

Utilisez cet apparéil avec des chaussures appropriées. N'utilisez jamais la machine avec pieds nus ou des sandales.

Utilisez des protecteurs pour la vue et les oreilles.
Pendant la tonte, toujours porter des pantalons longs.
L'utilisation de vêtements et d'équipement de sécurité supplémentaire permettra de réduire le risques corporels.

Vousdevezporteravecyou:

• Outils.
• Bande de signalisation pour marquer la zone de travail.
• Téléphone portable (en cas d'urgence).

2.3. SECURITE DANS L'AIRE DE TRAVAIL

N'utilisez pas cette machine dans des atmospheres explosives ainsi qu'en presence de liquides inflammables, du gaz

et de la poussière.

Ne démarrez jamais et ne faites jamais marcher le moteur dans une salle ou un bâtiment clos. Les gaz d'échéppement et

les vapeurs de carburant contiennent du monoxyde de carbone et des substances chimiques dangereuses.

En cas de concentration de fumées due à une ventilation insuffisante, éliminer de l'aire de travail tout ce qui pourrait gérer la circulation de l'air, pour permettre une bonne ventilation avant d'entreprenevre le travail et/ou faire des pauses fréquentes pour que les fumées poussent se dissiper avant d'atteindre une concentration elevée.

La zone comprend dans un radio de 15 metres autour de la machina doit etre considere comme la zona a risque dans

laquelle personne ne doit entra. Tant que la machine est en fonctionnement et, , quand cela est possible, il faut utiliser un corde et des signaux d'advertissement autour de la zone de travail.

Tenez les enfants et curieux éloignées lorsque que vous manipuez la machine. Les distractions peuvent vous causer la perte de contrôle. Surveillez que des enfants, personnes ou animaux n'entrent pas dans votre aire de travail.

Quand plusieurs personnes doivent travailler s'imultanément, vérifie toujours la présence et la situation des autres personnes afin d'avoir une distance de sécurité nécessaire entre chacune d'entre-elles.

N'utilisez pas la machine pendant la nuit, avec brouillard ou avec une visibilité réduite qui ne vous permet pas de voir avec clarté l'aire de travail.

Tenez l'aire de travail propre et travailliez avec un bon éclairage. Les aires en désordre et obscures peuvent provoquer des dommages.

Inspectez soigneusement la zone où l'équipement doit être utilisé et enlever toutes les pierres, les bois, les câbles et objets qui peut être projeté par la machine.

2.4. SECURITE AVEC L'UTILISATION DES CARBURANTS

IMPORTANT: Le carburant et l'huile sont hautement inflammables. Si le carburant, l'huile ou la machine s'enflamment,

éteignez l'incendie avec un extincteur à poudre sec.

L'essence et l'huile sont dangereux, évitez le contact de l'essence ou l'huile avec la peau et yeux. Ne les inhalez ou ingérez

pas. En cas d'ingestion du carburant et/ou huile, lavez-vous avec beaucoup d'eau et savon le plus tout possible, si vous continuez à avoir les yeux et/ou la peau irrités adressez-vous à votre médecin.

N'ajoutez pas de carburant dans un endroit clos ou mal ventilé. Les gaz d'échéppement, les vapeurs de carburant et de l'huile contiennent du monoxyde de carbone et des substances chimiques dangereuses. En cas de concentration de fumées due à une ventilation insuffisante, éliminer de l'aire de travail tout ce qui pourrait gérer la circulation de l'air, pour

perméttre une bonne ventilation avant d'entrepreneire le travail et/ou faire des pauses féquentes pour que les fumées puissant se dissiper avant d'atteindre une concentration elevée.

Le carburant et l'huile sont hautement inflammables et explosifs sous certaines conditions. Ne fume pas et n'approchez

pas des flammes, étincelles ou sources de chaleur à la machine. Ne pas fumer pendant la manipulation du combustible, lors du replissage ou lorsque vous travailliez.

Ne ravitailliez pas de carburant dans des lieux où il a une presence des flammes, étincelles ou sources intenses de chaleur. Toujours replissez le réserve dans des zones bien aérées et avec le moteur éteint. Ne pas replir trop le réserve de carburant. Dans le cas de fuite de carburant, assurez-vous d'éliminer ces fuites complètement avant de démarrer., ne pas tenter de démarrer le moteur mais éloigner la machine de la zone de déversement et éviter toute source d'ignition jusqu'à ce que les vapeurs d'essence se soient dissipées.

Remplir de carburant avant de démarrer la machine. N'enlevez pas le bouchon du réservoir lorsque que le moteur est en

marche ou si la machine est chaude.

Assurez-vous de que le bouchon de carburant est bien fermé lorsque vous utilisez la machine. Assurez-vous de bien fermer le bouchon du carburant après le ravitationlement.

Toujours stockez le carburant et l'huile dans de conteneurs qui respectent les régulations européennes.

2.5. UTILISATION ET SOINS DE LA MACHINE

Coupez que de la pelouse. L'utilisation de cette machine pour n'importe quel autre usage pourrait être dangereux et serait à vos risques et périls. Par exemple: Ne pas utiliser la machine pour débroussailler, pour couper l'herbe dense, des arbustes, ou l'utiliser comme un broyeur. L'utilisation de cette machine pour des opérations différentes à celles prévues, peut donner lieu à des situations dangereuses.

Utilisez cette machine, accessoires, outils, etc. en suivant les indications ici fournies et de la façon prévue, enPNANT compte des conditions du travail et du travail a faire.L'utilisation de cette machine pour des applications autres que celles prevues peut vousmettre en périel.

Vérifiez que tous les éléments de sécurité sont installés et en bon état.

Rappelez-vous que l'utilisateur est responsable des accidents et dommages provoqués à lui même, à des tiers et aux objets. Le fabricant ne serait pas tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine.

Ne jamais se mettre dans le plan de coupe de la machine.

Tenez vous corps éloigné de l'outil de coupependant que vous utilisez de la machine.

Ne forcez pas avec cette machine. Utilisez la machine pour l'application correcte. La correcte application de la machine pour le genre de travail à faire, vous permettra de nouveaux travailler et plus sécurisé.

N'utilisez pas cette machine si l'interrupteur ne change pas entre "ARRET" et "MARCHE". Toute machine ne POUVANT est contrôle avec l'interrupteur est dangereuse et doit être réparée.

Faite l'entretien de cette machine. Vérifiez que les parties mobiles ne soient plus en ligne ou défectueuses, qu'il n'y a pas de pieces cassées ou autres conditions qui poussent affecter le fonctionnement de la machine. Si la machine est abimée, faites-la toutes réparer avant son utilisation. Beaucoup d'accidents sont provoqués par machines pas bien entretenues.

Ayez les poignées propres et sèches. Les poignées huileuses ou graisseuses sont glissantes et peuvent provoquer la perte de contrôle de la machine.

A pres avoir heurte un objet inspector la tondeuse pour les dommages qui auraient pu survenir. Si la lame est endommagee, le chassis est cassé ou si vous notez d'autres problèmes qui puissant nuire au fonctionnement de la machine, effectuer les réparations nécessaires ou emmenez-la au service après vente.

Eteignez la machine, déconnectez la bougie et assurez-vous que la lame est à l'arrêt avant d'effectuer n'importe quel ajustement, ravitationlement, changer les accessoires,

barrées des buses, vider le sac, nettoyage, transport ou stockage cette machine. Ces mesures préventives de sécurité réduisent le risque de démarrer la machine accidentellement.

Si la machine vibre bizarrement, arrêtez le moteur et inspectez la machine en cherchant la cause. Si vous ne la trouvez pas, emmenez la machine au SAV. Les vibrations sont toujours une indication d'un problème dans la machine.

Arrétez le moteur lorsque vous quittez la machine.

Réduisez le régime de tour du moteur quand vous allez étèindre le moteur, si le moteur est pourvu d'un robinet de coupure de carburant, coupez le carburant quand le moteur est arrêté.

2.6. SERVICE

Faites réviser périodiquement la machine électrique par un service après vente qualifié en utilisant que de pieces détachées identiques. Ce fait garantie la sécurité de la machine.

3. ETIQUEETES D'AVERTISSEMENT

Les icônes dans les étiquettes d'advertissement qui sont sur la machine et / ou dans le manuel sont la pour indiquer l'information nécessaire pour une utilisation sécurisée de cette machine.

Attention danger!.

Lire attentivement ce manuel avant de mettre en marche la machine.

Attention!: Danger de projection de matérieliaux.

Prenez soit de ne pas projeter des matériaux aux personnes proches de vous.

Attention! Risque de blessures des pieds et des mains.

Ne touchez-pas, surface chaude.

Danger, gaz mortels! Pendant son utilisation la machine produit the gaz toxiques.

Danger!. Carburant inflammable. Risque d'incendie ou explosion. Eteignez le moteur en lachant la barre de l'interrupteur de sécurité.

Ne pas fumer ouapprocher une flamme au combustible de la machine.

Verifiez qu'il n'y a pas des fuites de carburant.

Attention! Assurez-vous toujours d'eteindre le moteur, enlever la bougie avant de réaliser une opération d'entretien o de verification de la machine.

Vérifiez le niveau d'huile du carter avant de démarrer. Capacité: 0,5 litres. Huile multigrade 20W-40.

Débarrasssez-vous de votre apparéil de façon écologique. Ne jetez pas la machine avec les déchets domestiques.

Niveau de puissance sonore garantie Lwa dB (A).

Utilisez des protecteurs pour la vue et les oreilles.

Eteignez la machine en lachant la barre de l'interrupteur de sécurité.

Attention! Ne pas utiliser la tondeuse sans le sac ou déflecteur installé. Tenez vos pieds, mains et vos vêtements loin des lames.

4. SYMBOLES SUR LA MACHINE

Pour garantir une utilisation et entretien sécurisé de cette machine il y a des symboles sur la machine.

Reservoir du carburant. Ne pas fumer ou approcher une flamme au combustible de la machine.

Reservoir du huié.

Ne touchez-pas, surface chaude.

5. CONNAITRE VOTRE MACHINE

5.1. CONDITIONS D'UTILISATION

Coupez que de la pelouse. L'utilisation de cette machine pour n'importe quel autre usage pourrait etre dangereux et serait a vos risques et périls. Par exemple: Ne pas utiliser la machine pour débroussailler, pour couper l'herbe dense, des arbustes, ou l'utiliser comme un broyeur. L'utilisation de cette machine pour des opérations differentes a celles prevues, peut donner lieu a des situations dangereuses.

Cette machine est pour un usage extérieur, dans ambiances sèches et à des températures entre 5^ et 45^ .

Rappelez-vous que l'utilisateur est responsable des accidents et dommages provoqués à lui même, à des tiers et aux objets. Le fabricant ne serait pas tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine.

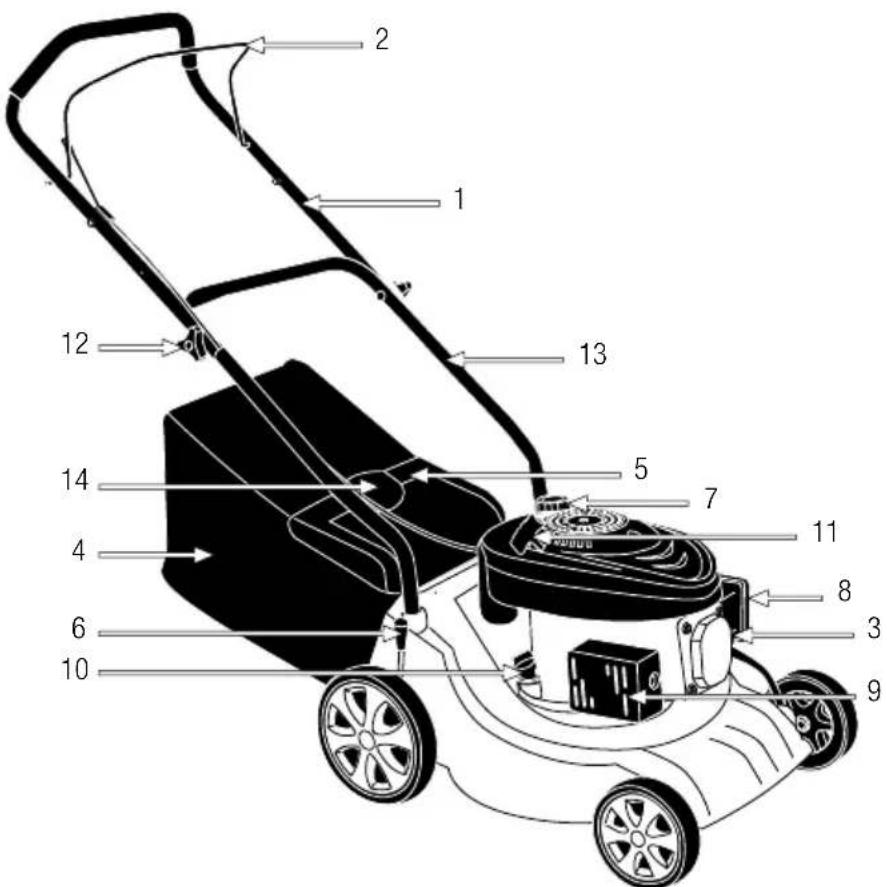

5.2.DESCRIPTION DETAILEDU DU PRODUIT

1. Guidon supérieur
2. Barre de l'interrupteur de sécurité
3. Poire d'amorçage
4. Sac
5. Couverture de la sortie arrête
6. Levier de réglage de la hauteur
7. Bouchon de réserve
8. Couvercle du filtré à air
9. Silencieux
10. Bouchon de replissage d'huile
11. Lanceur de démarrage
12. Papillon
13. Guidon inferieur
14. Poignée du couvercle du bac

Les images et les dessins figurant dans ce manuel sont purement représentatifs et peuvent ne pas répondre avec le produit réel.

5.3. SPECIFICITES

Description Tondeuse
Marque Garland
Modèle GRASS FIRST G
Moteur 4 temps
Cylindrée (cm3) 98
Puisance (kW) 1,8
Régime de rotation maximal du moteur (min-1) 2.850
Consommation de carburant à puissance maximale (g/h) 710
Hauteur de coupe (mm) 25-65
Diamètre de coupe (mm) 406
Dimensions du sac à ramassage (l) 45
Capacité d'huile du carter (l)	0,5
NNiveau de vibration (m/s2)	7
Niveau de pression sonore LpA (dB(A))	85
Niveau de puissance acoustique garantiet Lw(dB(A))	96
Poids à sec (kg)	20

Les spécifités peuvent être modifiées sans préavis.

Cette machine inclue les éléments suivants que vous trouverez dans la boîte:

Machine.
Guidon supérieur.
Guidon inférieur.
Sac.
Boulon et papillon de Guidon supérieur (2).
Boulon de quidon inférieur.
Fixation du cable.
- Manuel de l'utilisateur.

Sortir delicatement les éléments de la boîte et assurez-vous que tous les éléments de la liste sont dans le carton.

Inspectez soigneusement le produit pour s'assurer qu'il n'y a pas d' éléments abîmes.

Si des pieces sont abimées ou manque, n'utilise pas la machine jusqu'à que le défaut soit réparé ou ait toutes les pieces. Une utilisation de cette machine en mauvais état, peut provoquer des chocs électriques, feu ou des dommages personnels.

6.2. MONTAGE

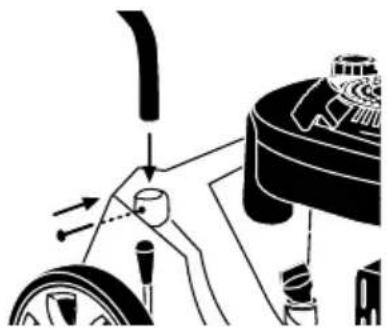

6.2.1. MONTAGE DU GUIDON

Placez le guidon inferieur et, une fois que vous avez introduit les vis, serrez les papillons.

Placez le guidon supérieur sur l'inferieur et, une fois que vous avez introduit les vis, serrez les papillons.

Placez le clip de fixation du cable.

6.2.2. MONTAGE DU SAC

Levez le déflecteur arrêté et placer le bac en accrochant les extrémités du bac.

6.2.3.CARBURANT

IMPORTANT: Le carburant du moteur est hautement inflammable. Si le combustible ou la machine s'enflamme, éteignez le feu

avec un extincteur de poudre sec.

Le carburant et l'huile sont hautement inflammables et explosifs sous certaines conditions. Ne fumez pas n'approchez

aucune flamme ni etincelle à la machine.

Utilisez de l'essence sans plomb 95 nouvelle.
N'utilisez pas de carburant ayant eté stocké pendant plus de 2 mois. Un carburant stocké trop de temps rendra plus difficile le demarrage de la machine et produit un rendement non satisfaisant du moteur. Si le carburant a eté dans le réservoir de la machine plus de 2 mois, enlevez-le de la machine et substituez-le par un carburant frais.

RAVITAILLEMENT DE CARBURANT DANS L'UNITE

• Choisissez une zone dégagée pour mener à bien cette opération.
• Retirez le bouchon du réserve du carburant et versez le carburant.
• Serrez fermement le bouchon du dépôt de carburant et éliminez toute fuite autour de la machine à l'aide d'un chiffon.
  AVERTISSEMENTS:

Arrétez toujours le moteur avant d'ajouter du carburant dans la machine.

Ne démarrez jamais et ne faites jamais marcher le moteur dans une salle ou un bathtub clos. Les gaz d'échéppement, les vapeurs de carburant et de l'huile contiennent du monoxyde de carbone et des substances chimiques dangereuses. En cas de concentration de fumées due à une ventilation

insuffisante, éliminer de l'aire de travail tout ce qui pourrait gérer la circulation de l'air, pour permettre une bonne ventilation avant d'entreprenevre le travail et/ou faire des pauses féquentes pour que les fumées poussent se dissiper avant d'atteindre une concentration elevée.

Ne ravitailliez pas de carburant dans des lieux où il a une presence des flammes, étincelles ou sources intenses de chaleur. Toujours replissez le réservoir dans des zones bien aérées et avec le moteur éteint. Ne pas replir trop le réservoir de carburant. Dans le cas de fuite de carburant, assurez-vous d'éliminer ces fuites complètement avant de démarrer., ne pas tenter de démarrer le moteur mais éloigner la machine de la zone de déversement et éviter toute source d'ignition jusqu'à ce que les vapeurs d'essence se soient dissipées.

Éloignez-vous d'au moins 3 mètres du point de ravitationnement avant de démarrer le moteur.

Remplir de carburant avant de démarrer la machine. N'enlevez pas le bouchon du réservoir lorsque que le moteur est en marche ou si la machine est chaude.

Ne pas utiliser de carburant à l'éthanol ou du méthanol, pour n'endommager pas le moteur.

6.2.4. HUILMOTEUR

Le moteur de votre machine arrive d'usine sans huile par des raisons de transport. Avant demettre en marche le moteur par la première fois il fautmettre de I'huile au moteur.

Ce moteur a besoin d'huile pour moteurs 4 temps, viscosité de 20W-40. La capacité du carter du

moteur est de 0,5l.

REMPLISSAGE DE L'HUILDE DU CARTER:

• Placez la machine sur une surface plane, horizontal et claire.
• Dévissez le bouchon de replissage de l'huile.
• Introduisez par le tube de replissage 0,5l d'huile.
• Attendez 1 minute pour que l'huile attigne complètement le bas carter du moteur.
• Nettoyez la jauge avec un chiffon.
• Introduisez la jauge et vissez le bouchon d'huile.
• Dévissez à nouveau le bouchon et vérifie que la marque d'huile laissée sur la jauge. Cette marque doit être entre le minimum et maximum.
• Si la marque est au dessous du minimum, replir avec un peu plus d'huile et vérifie à nouveau.
• Si la marque est au dessus du maximum vous devez enlever de l'huile du carter. Pourça inclinez la tondeuse sur le coté, de façon à ce que le filtre d'air soit en-haut et, laisser sorting un peu d'huile. (Placez un écipient dans l'extrémité du tube pour éviter que l'huile soit renversée sur la machine ou sur le sol).

6.3. MISE EN MARCHE

6.3.1. POINTS A VERIFIER AVANT LA MISE EN MARCHE

N'utilisez pas cette machine s'elle est abimée ou pas bien reglee.

Utilisez cette machine que pour les utilisations pour lesquels elle a eté concue. Tout autre usage pourrait être dangereux, provoquant des dommages sur la machine, l'utilisateur, tiers, animaux ou choses qui sont aux alentours.

Vérifiez:

• La machine, recherche des pieces desserrées (cable, écrous, etc.) et endommagées.
• Qu'il n'y a pas de fuites de carburant.

• Vérifier le niveau d'huile dans le carter.

• Vérifier que le filtré à air est propre. Nettoyez-le si besoin.

Serrez, réparez ou remplacer tout ce qui est nécessaire avant d'utiliser la machine.

N'utilise aucun accessoire pour la machine excepté deux qui sont commandés par notre Entreprise car leur usage pourrait provoquer des dommages graves, tant pour l'usager que pour les personnes placées à proximité de la machine.

Avant de démarrer le moteur, évitez le contact des parties mobiles de la machine avec d'autres objets.

6.3.2. MISE EN MARCHE

Démarrez le moteur soigneusement conformément aux instructions et avec les pieds éloignés de la lame.

N'inclinez pas la machine avec le moteur en marche sauf si la machine doit etre inclinee pour le demarrage dans de I'herbe fournie. Dans ce cas, ne I'inclinez pas plus de ce qu'il soit absolutement necessaire et levez que la partie la plus eloignee de I'utiliseur.

6.3.2.1. DEMARRAGE DU MOTEUR À FROID

Placez la machine sur une surface plane et stable pour la démarrer.

Enoncez à plusieurs reprises la poire d'amorcege jusqu'à ce que carburant arrive à celui-ci.

Presse la barre de l'interrupteur de sécurité jusqu'à qu'elle touche le guidon supérieur.

Placez-vous derrière la tondeuse, comme dans le dessin et tirez la corde de démarage jusqu'à ce que le moteur démarre.

Laissez chauffer le moteur pendant quelques minutes avant de commencer à utiliser la machine.

6.3.2.2. DEMARRAGE DU MOTEUR À CHAUD

Placez la machine sur une surface plane et stable pour la démarrer.

Presse la barre de l'interrupteur de sécurité jusqu'à qu'elle touche le guidon supérieur.

Placez-vous derrière la tondeuse, comme dans le dessin et tirez la corde de démarage jusqu'à ce que le moteur démarre.

Si après plusieurs tentatives, le moteur ne démarre pas suivre les étapes du démarrage d'un moteur froid.

6.4.ARRET

Eteignez le moteur en l'achant la barre de l'interrupteur de sécurité.

6.5. POINTS DE VERIFICATION APRES LA MISE EN MARCHE

I est important de faire attention aux possibles pieces laches ou la température de la machine. Si vous détectez quelles chose de bizarre dans la machine, arrêtez la immédiatement et vérifie-la. Dans le cas d'un problème ou chose bizarre, emmenez la machine au Service Technique pour l'entretien.

N'utilisez pas cette machine s'elle est abimée ou pas bien reglee.

7. UTILISATION DE LA MACHINE

Utilisez cette machine que pour les utilisations pour lesquels elle a ete conque. L'utilisation de ce souffleur pour d'autre fin est dangereuse et peut provoquer de dommages à l'utilisateur et/ou à la machine.

Ne démarrez jamais et ne faites jamais à marcher le moteur dans une salle ou un bâtiment clos. Les gaz d'échéppement, lors de carburant et de l'huile contiennent du de carbone et des substances chimiques cuses. En cas de concentration de fumées du ventilation insuffisante, éliminer de l'aire où ce qui pourrait gérer la circulation pour permettre une bonne ventilation avant éendre le travail et/ou faire des pauses les pour que les fumées poussent se dissiper steindre une concentration élevée.

Travailliez uniquement à la lumière du jour ou dans une luzière artificielle de bonne qualité. N'utilisez pas la machine pendant la nuit, avec brouillard ou avec une visibilité réduite qui ne vous permet pas de voir avec clarté l'aire de travail.

N'utilisez pas la machine lorsque le sol est humide. Soyer vigilant et préter une attention particulière si vous utilisez la machine après qu'il a plu car le sol est glissant et vous pouvez glisser.

Ne pas utiliser la machine sur des pentes abruptes de plus de 15^ . Couper sur des pentes peut être dangereuse.

Faites attention lorsque vous marchez sur des pentes ou de l'herbe mouillé. Tout jours couper en horizontal sur des pentes, jamais couper dans le sens de haut en bas ou à l'envers. Soyer vigilant lors de changement de direction sur une pente.

Ne jamais coupe avec la tondeuse en marche arrêté ou en la tirant. Prenez soit lorsque vous faites marche arrêté ou tirez la tondeuse vers vous.

N'inclinez pas la machine avec le moteur en marche sauf dans le cas de l'herbe haute, c'est le seule et unique cas ou vous pouvez lever les roues avant légèrement pour simplifier l'entrée de la tondeuse dans l'aire de travail. Arrêtez la tondeuse si vous étés dans le besoin de l'incliner, lorsque vous croisez des surfaces que ne sont pas en herbes ou lors de son transport vers et/ou l'aire de travail à couper.

Ne vous approche pas des outils de coupe lorsque le moteur est en marche. Danger! Risque d'amputation des doigts. Tenez vos

pieds, mains et vos vêtements loin des lames.

Ne pas compter uniquement sur les dispositifs de sécurité de cette machine.

Prêtez attention à l'eventuel relâchement ou à une surchauffe des pieces de la machine. Si vous détectez des anomalies arrêtez immédiatement la machine et vérifie-la soigneusement.

En cas d'éché c emmenez la machine au service technique pour réparation.

En tout cas, vous ne devez pas continuer à travailler si vous remarquez que l'opération n'est pas correcte.

N'oubliez pas de toujours utiliser la machine avec vos mains propres et exemples de carburant ou d'huile.

Nettoyez très souvent la zone de coupe afin qu'elle soit libre de tout obstacle qui pourrait provoquer des accidents. Vérifiez l'aire de travail où vous allez travailler et enlevez tous les éléments qui peuvent être accrochés dans l'outil de coupe. Enlevez tous les objets que l'outil de coupe peuvent éjecter violament lors de l'opération de découvert.

Ne permette à personne d'entrez dans le périmetre du travail. Ce périmetre de travail doit etre de 15 mètres et est une zone dangereuse.

Il est nécessaire d'arrêter le moteur lorsque la machine est déplacee sur différentes zones de travail.

Ne laissez jamais cette machine sans surveillance.

Ne jamais toucher des pieces atteignant de haute températures pendant le démarrage

ou pendant l'opération du moteur, comme par exemple, le pot d'échéppement, le cable de haute tension ou la bougie d'allumage.

N'utilise que des accessoires recommendés par notre marque, vu que son utilisation peut provoquer de sérieux endommagements à l'utilisateur, aux personnes à proximé de la machine et à la machine.

Suivez toujours les règles de sécurité indiquées sur ce manuel.

7.1. FIXATION DE LA MACHINE ET GUIDAGE

Lorsque vous travailliez, tenez la machine fermement avec les deux mains.

Placez-vous derriere la tondeuse et poussez-la.

Ne pas courir avec la tondeuse, marchez à une vitesse constante

qui permet à la tondeuse de couper l'herbe sans trop d'effort.

Attention! Arrêtez la machine et attendez que la lame soit arrêtée avant de faire le réglage de la hauteur. La lame a besoin de quelques secondes pour s'arrêter après l'arrêt du moteur.

Pour régler la hauteur de coupe pressez le levier de réglage vers l'avant de la tondeuse et bougez-la vers l'avant ou l'arrière jusqu'à la hauteur désirée.

7.3. COUPEZ AVEC LA TONDEUSE

Placer la tondeuse dans un coin de l'aire de pelouse à couper et régler la hauteur de coupe désirée.

Vérifier que le bac est bien place, insérez la batterie et connecter la clé de sécurité, assurez-vous de que la lame n'est pas en contact avec aucun objet et démarrer la tondeuse.

Marchez et tonder au rythme que la tondeuse vous permet de couper.

N'inclinez pas la machine avec le moteur en marche sauf dans le cas de l'herbe haute, c'est le seule et unique cas ou vous pouvez lever les roues avant légèrement pour simplifier l'entrée de la tondeuse dans l'aire de travail.

Note: Si la pelouse est trop haute, le moteur trouvera des difficultés pour démarrer. Pour ces cas, il est recommandé de lever, légarement, les roues avant en appuyant vers le bas avec le guidon et démarrer la tondeuse dans cette position. Une fois que le moteur a le régime normal de rotation baissez lentement les

roues lorsque la machine commence à couper. Autre option est, si à coté de l'aire de pelouse à couper, il y a une aire plane, sans objets et sans pelouse (terre, pavement, béton armée), démarrer la tondeuse dans l'aire dégagé et entraïr dans l'aire de pelouse en levant légèrement les roues avant de la tondeuse.

Si vous coupez de la pelouse un peu haute, il se peut que la vitesse du moteur diminue. Vous entendrez un changement dans le bruit du moteur. Ce dernier peut-être dangereux pour le moteur. Vousdez alors faire une première coupe avec les roues dans la position haute maximum et une deuxieme coupe dans la position désirée.

7.4. VIDANGE DU BAC

Videz le bac de la tondeuse aussi tout que vous notez qu'il est plein. Vous vous rendrez compte que le bac est plein car la tondeuse ne prendra pas bien la pelouse coupée en laissant beaucoup de déchets sur le sol.

Quand vous allez vider le bac, toujours eteindre le moteur, et verifiez que la lame est arrêtée avant d'enlever le bac.

1. Soulever le couvercle du bac.
2. Soulever le bac.
3. Sortir le bac vers l'arrière.
4. Vider le bac.
5. Levez le couvercle du sac.
6. Accrochez les ergots du chassin du bac aux deux petites ouvertures prévues à cet effet.

7.5. RECOMMANDATIONS

Couper la pelouse toujours quand elle est sèche.
Evitez de couper la pelouse quand elle est humide, après de l'avoir arrosé ou après avoir plu.

Coupez moins de 2 cm de pelouse en une seule fois. Si vous pelouse est très haute, il est recommendé de faire de faire plusieurs passages en BAISSANT LA HAuteur de la coupe de 2 cm à chaque fois. De cette façon vous ne force pas la machine.

Coupez frequentlyment votre pelouse, au moins une fois par seule dans le printemps et l'été.

Ne pas toujours faire le même parcours quand vous coupez la pelouse. Il est mieux de changer le parcours pour que la pelouse ne soit pas coupée toujours dans le même sens.

Si vous devez déplacer la tondeuse entre deux aires de pelouse, toujours arrêtez la machine.

Affutage de la lame: La lame mal affutée a besoin de plus d'énergie. Une lame mal affutée, fait une mauvaise coupe et l'herbe devient jaune.

Pour que la pelouse reste verte et très épaisse, couper régulérique, l'aérer régulériquement (scarification) et l'engraisser si nécessaire.

La fréquence de coupe doit dépendre de la croissance (Mai-Juin). Il serait nécessaire le couper une ou deux fois par这段时间. Le reste de l'année il sera suffisant de la couper une fois par这段时间.

Effectuez des inspections périodiques à la machine, à fin d'assurer un bon fonctionnement de la machine. Pour un fonctionnement complet on vous recommende d'amener la machine au SAV.

Suivez les indications et périodes d'entretien recommendés dans ce manuel:

Opération	Avant chaque utilisation	Après 2 premières heures d'utilisation	Après 5 premières heures d'utilisation	Chaque 25 heures d'utilisation	Chaque 50 heures d'utilisation	Chaque 100 heures d'utilisation	Premier'utilisation de la salle	Dernier'utilisation de la salle, avant stockage hiver
Vérifier qu'il ni a pas des pieces desserrées	●
Vérifier l'état de la lame ●
Vérifier le niveau d'essence et d'huile	●
Changer l'huile moteur ● · · ●	● · ●
Nettoyer le filtré à air ● · · ●
Vérifier la bougie ● ·
Affuter la lame				● · ●

Assurez-vous toujours d'eteindre le moteur et vérifie que les outils de coupe soient arrêtés avant de réaliser une opération d'entretien ou de vérification.

Assurez-vous toujours d'eteindre le moteur avant de réaliser une opération d'entretien, de vérification, de nettoyage ou transporter la machine.

Assurez-vous toujours d'eteindre le moteur, enlever la bougie avant de réaliser une opération d'entretien, de vérification, de nettoyage ou transporter la machine. Effectuer

tout l'entretien de la machine lorsque est fixé sur une surface plate et claire.

Ne jamais faire des ajustements dans la machine si elle est en marche.

ATTENTION! Ne pas modifier la machine ou les éléments de coupe. Une mauvaise utilisation de ces éléments peut provoquer des BLESSURES GRAVES OU LA MORT.

Toujours utilisez des pieces détachées ajustés, à fin d'obtenir un rendement approprié du produit et éviter des dommages et risques à la machine et à l'utilisateur. L'utilisation des pieces détachées, non originales, peuvent provoquer risque d'accident, dommages personnels et rupture de la machine.

N'ajustez pas vous même le carburateur. Si vous ave des problèmes avec le carburateur, adressez-vous au SAV. Le réglage du carburateur est compliqué. Par conséquent, on recommende à ce que ce soit fait par un Service Technique. Le réglage incorrect de cet élément pourrait provoquer des dommages dans le moteur ce qui serait un motif d'annulation de la garantie.

Si vous enlevez les dispositifs de sécurité, faites un mauvais entretien, substituez le guide et / ou la

chaine avec des pièces détachées non originales peuvent provoquer des risques d'accident, dommages personnels etrupture de la machine.

8.1. ENTRETIEN APRÉS UTILISATION

Réalisez les suivantes opérations d'entretien et soin quand vous terminez de travailler avec la machine pour vous assurez le bon fonctionnement de cette machine dans le futuro.

8.1.1. NETTOYAGE

Ayez la machine nettoyée, spécialement les zones proches au réservoir de carburant et le filtré à air.

Nettoyage du carter de la lame:

• Arrétez le moteur et laisser le moteur refroidir.
• Inclinez, sur le coté opposé au filtré à air la tondeuse, de façon tel que le filtré à air soit dans la partie supérieure.
• Enlevez les restes d'herbe coupée grâce à un gratoir et une Brosse.
• Une fois enlevé les restes d'herbe coupée vous pouvez utiliser un jet d'eau pour un nettoyage plus en profondeur. Pour cela dirigez le jet d'eau vers la lame, la partie interieur du carter et la buse de sortie du carter vers le bac. Ne jamais diriger le jet d'un nettoyeur à pression vers les organes de transmission ou le moteur. Si de l'eau passé dans le système d'allumage et/ou dans le carburateur il peut se produit des endommagements et pannes.
• Remettez la tondeuse dans sa position normale (les 4 roues sur le sol), laissez-la deux minutes puis démarrez la tondeuse.

Démarrer la tondeuse après nettoyage est important parce que:

• Àprous avoir basculé le moteur, l'huile moteur doit returner vers le carter.

• Si vous avez utilisé de l'eau pour nettoyer, probablement vous avez mouillé involontairement le moteur. Si on démarre le moteur on fait que la chaleur évapore toute l'eau qui est dans la zone du moteur.

Bac:

Vous pouvez utiliser de l'eau pour nettoyer le bac.
Séchez parfaitement le bac avant de le remettre dans la machine.

Autres zones:

Nettoyez le reste de la machine avec un chiffon humidifié avec de l'eau. Ne jamais utilisez de carburant, dissolvants, déterments, ou autre liquide.

8.1.2. BAC DE RAMASSAGE

Vérifiez l'etat du bac, si le bac est usé ou abimé, changez-le.

8.1.3. VERIFICATION DU Niveau DE L'HUILE MOTEUR

• Placez la machine sur une surface plane, horizontal et claire.
• Dévissez le bouchon de replissage d'huile.
• Nettoyez la jauge avec un chiffon.
• Introduisez la jauge et vissez le bouchon d'huile.
• Dévissez à nouveau le bouchon et vérifie la marque que l'huile à laissé sur la jauge. Cette marque doit être entre le minimum et maximum.
• Si la marque est au dessous du minimum, replir avec un peu plus d'huile et vérifiez à nouveau.
• Si la marque est au dessus du maximum vous devez enlever de l'huile du carter. Pourça inclinez la tondeuse sur le coté, de façon à ce que le filtre à air soit en-haut et, faisser sortir un peu d'huile. (Placez un réseau dans l'extrémité du tube pour éviter que l'huile soit renversée sur la machine ou sur le sol).

8.1.4.AFFUTAGE DE LA LAME

L'affutage de la lame doit être fait par le Service Technique. N'affutez pas la lame. Elle doit être affu丫头ed en garantissant que le bon l'angle de coupe est maintenu aussi que I'équilibre de la lame. Affuter la lame sans être un expert peut provoquer des vibrations qui peuvent abimer votre machine et vous déranger.

Emmenez vous lame à affuter si lorsque vous coupez la pelouse il reste de petites herbes dont les pointes des tiges de la pelouse deviennent jaunes très rapidement.

8.2.ENTRETIEN PERIODIQUE

Effectuez des inspections périodiques à la machine, à fin d'assurer un bon fonctionnement de la machine. Pour un fonctionnement complet on vous recommende d'amener la machine au SAV.

Toujours utilisez des pieces détaches ajustées, à fin d'obtenir un rendement approprié du produit et éviter des dommages et risques à la machine et à l'utilisateur. L'utilisation des pieces détaches, non originales, peuvent provoquer risque d'accident, dommages personnels et rupture de la machine.

8.2.1. NETTOYAGE DU Filtre A AIR

L'obstruction du filtré à air provoquera une réduction du rendement du moteur. Vérifiez et nettoyez cet élément. Si vous observe des dommages ou des alterations, il est alors nécessaire de le replacer par un filtré neuf.

1. Enlevez le couvercle du filtré.
2. Sortez le filtre.

3. Vous pouvez nettoyer la poussière extérieure du filtré en secouant celui-ci contre autre surface dure.

4. Réinstalléz le contrôle.

5. Placez le couvercle.

Note: Le moteur ne doit pas fonctionner sans le filtré à air installé.

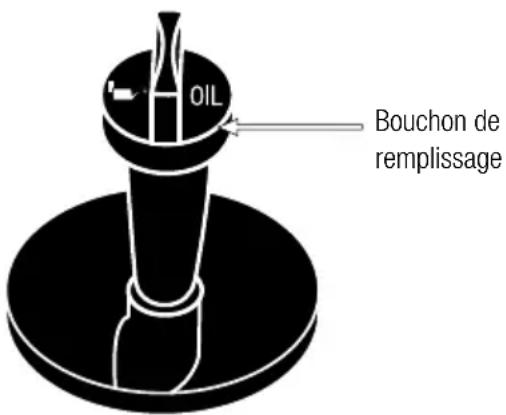

8.2.2. CHANGER L'HUILE MOTEUR

Remplacez l'huile avec le moteur chaud pour un meilleur écoulement.

ATTENTION! Ne jetez pas l'huile usagée dans leségouts ou dans la nature. La pollution des eaux souterraines et nappes

phréatiques est soumis à de grosses pénalisations. Portez l'huile usagée dans une déchetterie où vous trouverez des bacs de récapération prévus à cet effet.

Remarque: vous avez deux façon de vider l'huile du moteur. Vous pouvez vider l'huile en dévissant la vis de vidange placé à la base du tuyau de replissage ou utiliser l'aspirateur d'huile du moteur Garland (réf: 7199000020, non fourni avec la machine que vous pouvez trouver chez votre revendeur Garland le plus proche) et aspirer l'huile par le tuyau de replissage de la machine. Pour facilititer la mise en œuvre, nettoyage et de sécurité, nous vous recommendons d'utiliser l'aspirateur d'huile.

Pour changer I'huile:

lacez la machine sur une surface plane, horizontally et claire.

Videz l'huile du moteur usagée:

a) Si vous aspirez l'huile usagée: Enlevez le bouchon de replissage de l'huile du moteur et, aspirez l'huile du moteur en insérant par le tube de replissage le tube de l'aspirateur d'huile Garland (réf: 7199000020, non fourni avec la machine) jusqu'àu fond.
b) Si vous prenez la décision de faire la vidange par le bouchon de vidange, attention de bien anticiper l'écoulement de l'huile, placez un contueur qui puisse récolter toute l'huile avant de tomber au sol. Il est recommendé d'utiliser un plastique pour couvir l'aire où vous aller faire ce changement pour éviter que l'huile ne tombe par terre dans le cas de débordement d'huile. Une fois l'aire préparée, enlevez le bouchon de vidange de l'huile et renverser légèrement la machine pour que l'huile sorte et tombe sur le contueur.

Videz l'huile moteur dans un contueur homologué et emmenez-le dans un point de recyclage.

Introduisez par le tube de replissage 0,5l de l'huile.

Attendez 1 minute que l'huile descendecompilement au carter du moteur.

Nettoye la jauge avec un chiffon.

Introduisez la jauge et vissez le bouchon d'huile.

Dévissez à nouveau le bouchon et vérifie la marque que l'huile à laissé sur la jauge. Cette marque doit être entre le minimum et maximum.

Si la marque est au dessous du minimum, replir avec un peu plus d'huile et vérifie à nouveau.

Si la marque est au dessus du maximum vous devez enlever de l'huile du carter. Pourça Inclinez la tondeuse sur le coté, de façon à ce que le filtre à air soit en-haut et, laisser sortir un peu d'huile. (Placez un écipient dans l'extrémité du tube pour éviter que l'huile soit renversée sur la machine ou sur le sol).

8.2.3. VERIFICATION DE LA BOUGIE D'ALLUMAGE

Fréquement les défauts de démarrage ou d'allumage sont provoqués par une bougie d'allumage sale. Nettoyez la bougie d'allumage et vérifie l'écartement de l'électrode soit placée dans l'intervalle correct (0,6 - 0,7 mm).

9. RESOLUTION DES PANNES

Selon les symptômes que vous observez il est possible de détecter la cause probable et résoudre le problème.

Si la machine ne démarre pas, vérifie la compression du moteur et l'étincelle de la bougie. Selon les symptômes que vous observez il est possible de détecter la cause probable et résoudre le problème:

Compression du cylindre est normale	L'étincelle de la Bougie est correcte	Cause probable Action corrective
Oui Oui		Il n'y a pas de carburant dans le réservoir	Ajouter du carburant dans le réservoir
		Le filtré de carburant est sale Nettoyez le filtré à carburant
		Il y a de l'eau dans le carburant Changez le carburant
		L'essence utilisée n'est pas ajustée.	Utilisez l essence ayant un indice d'octane ajustat
		Le carburateur est sale	EmmenezYOUR machine au service technique
Oui No		La pipe de la bougie n'est pas connectée.	Connectez-la
		La bougie d'allumage est sale Nettoyez la bougie
		L'interrupteur de la barre de sécurité ne marche pas.	EmmenezYOUR machine au service technique
Manque de compression	Oui	La bougie d'allumage est desserrée Serrez-la
		Piston, segments du piston, cylindroleusé	EmmenezYOUR machine au service technique
		Le cylindre est rayé	EmmenezYOUR machine au service technique
Le moteur ne tourne pas		Moteur grippé	EmmenezYOUR machine au service technique

Si le moteur ne fonctionne pas correctement (manque de puissance, ralenti instable, etc..) nous vous donnons ici une série de symptômes, leurs causes probables et leurs solutions:

Symptôme Cause probable Action corrective
Le moteur crépite	Segments usés	EmmenezYOUR machine au service technique
	Piston usé	EmmenezYOUR machine au service technique
	Coussinet d'entiellage usé	EmmenezYOUR machine au service technique
	L'embrayage est usé.	EmmenezYOUR machine au service technique
Le moteur chauffe trop	Pot d'échépendement sale	EmmenezYOUR machine au service technique
	L'essence utilisée n'est pas ajustée.	Utilisez l'essence ayant un indice d'octane ajustat
Le moteur a du mal à tourner	Carburateur sale	EmmenezYOUR machine au service technique
	Filtre à air sale Nettoyez le filtre à air
	Le filtre de carburant est bouché	Nettoyez le filtre de carburant
Le moteur s'accête et ne supporte pas le ralenti	Carburateur mal régèle Emmenez la machine au SAV

Dans n'importe quel autre cas, emmenez votre machine au SAV.

10. TRANSPORT

Ne jamais soulever ou transporter la machine pendant que le moteur est en marche. Il est nécessaire aussi d'arrêter le moteur lorsque la machine est déplacée sur différentes zones de travail.

Arrétez le moteur et laissez-le refroidir pendant 5 minutes avant de ranger la machine ou avant de la transporter. Le pot d'échévement continuaera d'être chaud même après l'arrêt du moteur.

Regardez les spécificités de la machine et le poids avant de lever la machine.

Si vous allez transporter la tronconenne par vehicule, fixez-la fermement pour qu'elle ne glisse ou bascule pas.

11. STOCKAGE

Arrêtez le moteur et laissez-le refroidir pendant 5 minutes avant de ranger la machine ou avant de la transporter. Le pot d'échéppement continuaera d'être chaud même après l'arrêt du moteur. Ne jamais placer la machine à proximé de matérielux inflammables (herbe sèche...) de gaz ou de carburants liquides.

Assurez-vous que la machine reste hors de portée des enfants. Stockez les outils électriques inactifs dans un lieu non accessible aux enfants et sûre de façon à ne mette pas en périt des personnes. Le taille-haie hors utilisation doit être stocké nettoyé, sur une surface plate. Stockez la machine dans un lieu où les températures ne soit pas inférieure à 0^ et pas supérieure à 45^ .

Avant de stocker la machine suivez les points du chapitre d'entretien.

Ne jamais ranger la machine contenant du carburant à l'intérieur d'un batiment où les vapeurs pouraient entraer en contact avec une flamme, une étincelle ou une source de chaleur intense. Si le réservoir de carburant doit être vidangé ce qui devrait être fait à l'extérieur et en suivant la normative de recyclage.

Pour réduire le risque d'incendie, maintenez le moteur, le silencieux et le réservoir d'essence propre en éliminant les restes de matériel coupé, d'huile et de graisse.

12. RECYCLAGE

Protégier l'environnement. Recycler l'huile utilisée par cette machine et de l'emmenez à un point de recyclage ou suivre les recommendations locales. Ne pas vider dans les écouts, les sols, les rivières, leslac s ou des mers.

Débarrasssez-vous de votre apparéil de façon écologique. On ne doit pas se débarrasser de nos machines avec des

dechets domestiques. Les composants en plastique et métal peuvent être reclassés selon leur nature et recyclés.

Les matériels utilisés pour l'emballage de cette machine sont recyclables. S'il vous plaît, ne jetez pas les emballages avec les

déchets domestiques. Jetez ces emballages dans un lieu officiel de recyclage.

13. GARANTIE

13.1. PÉRIODE DE GARANTIE

• La période de garantie (Loi 1999/44 CE) conformément aux termes décrits ci-dessous est de 2 ans à compter de la date d'achat, en ce qui concerne les pieces et la main d'oeuvre, contre les défauts de fabrication et de matériel.

13.2. EXCLUSIONS

La garantie Garland ne couvre pas :

• L'usure naturelle due à l'utilisation.
• Mauvais usage, utilisation inappropriée de la machine. Dommages provoqués par une intervention réalisée par du personnel non autorisé par Garland ou utilisation de pieces de rechanges pas d'origines.

13.3. TERRITOIRE

• La garantie Garland assures une couverture de service sur tout le territoire national.

13.4. EN CAS D'INCIDENT

• La garantie doit être correctement remplie contenant toutes les données requises et accompagnée d'une facture ou ticket d'achat de l'établissement du vendeur.

ATTENTION!

AFIN DE GARANTIR UN FONCTIONNEMENT ET UNE SECURITE MAXIMALE, NOUS VOUS PRIONS DE LIRE ATTENTIVEMENT LE MANUEL D'INSTRUCTIONS AVANT L'UTILISATION DE CETTE MACHINE.

DÉCLARATION DE CONFORMITÉ (CE)

Le signataire ci-dessous, Juan Palacios, autorisé par Glasswelt S.L., dont l'adresse est C/ La Prague 22, 28933, Móstoles, España, déclare que les machines Garland modèles GRASS FIRST G-V3 (DY16-098P) avec numéro de série de l'année 2013 en avant (l'année de fabrication est clairément indiqué sur la plaque d'identification de la machine suivi du numero de série) et dont la fonction est "Machine à siège destinée à couper du gazon ou équipée d'accessoires de coupe qui fonctionnent dans un plan approximativement parallele au sol, et qui utilise le sol pour déterminer la hauteur de coupe; la source d'énergie est un moteur électrique ou à combustion interne. Les organes de coupe sont des éléments rigides,", respectent toutes les conditions de la Directive 2006/42/CE du Parlement européen et du Conseil du 17 mai 2006 relative aux machines et modifiant la directive 95/16/CE.

Ces machines respectent aussi les conditions des directives communautaires suivantes:

• Directive 2004/108/CE du Parlement européen et du Conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité electromagnétique et abrogeant la directive 89/336/CEE.
• Directive 2000/14/CE du Parlement européen et du Conseil du 8 mai 2000 concernant le rapprochement des législations des États membres relatives aux émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des batiments.
• Directive 2010/26/UE de la Commission du 31 mars 2010 portant modification de la directive 97/68/CE du Parlement européen et du Conseil sur le rapprochement des législations des États membres relatives aux mesures contre les émissions de gaz et de particules polluants provenant des moteurs à combustion interne destinés aux engins mobiles non routiers.

Les examens de la CE des Directives communautaires ont ete realises par les Organismes notifiés suivants et leurs numeroes de Certificat sont:

2006/42/CE, Numéro certificat: SH12020757-V1.
- Intertek.
- Norme harmonisée: EN 836:1997 + A4:2011.

Puisance maximale (kW) 1,8
Niveau de puissance acoustique A-pondéré A LwA (dB(A)) ISO 11094:1991, EN ISO 3744:1995	95,25
Niveau de puissance acoustique garantiet dB(A) (K=0,16) 96

Juan Palacios
Chef Products
Móstoles 07-10-2013

Glasswel

C/LaFragua,22Pol.Ind.Los Rosales 28933 MOSTOLES (Madrid) ESPANA

INDICE

Toujours vérifie le niveau d'huile dans le carter avant de démarrer. Capacité: 0,5 litres. Huile multigrade 20W-40.

Est-ce première unité de ce genre?

VEASE EL MANUAL DE SERVICIO PARA

DETAILLES COMPLETOS SOBRE LA GARANTIA
