| Marque | Garland |
| Modèle | Grass 600 LE |
| Type de produit | Tondeuse à gazon électrique |
| Tension d'alimentation | 230 V ~ 50 Hz |
| Puissance du moteur | 1800 W |
| Classe de protection | II (double isolation) |
| Largeur de coupe | 420 mm |
| Hauteur de coupe réglable | 22 à 72 mm, 7 positions |
| Capacité du bac de ramassage | 45 L |
| Vitesse de rotation de la lame | 3000 min⁻¹ |
| Niveau de pression sonore LpA | 85,6 dB(A) |
| Niveau de puissance acoustique garanti Lw | 96 dB(A) |
| Niveau de vibration | 10,1 m/s² |
| Poids à sec | 22 kg |
| Type de lame | Lame rotative rigide |
| Fonction de déchiquetage | Non (bac de ramassage uniquement) |
| Éclairage | Non |
| Guidon pliable | Oui, pour rangement |
| Réglage de la hauteur de coupe | Central, levier unique |
| Indicateur de bac plein | Oui, sur le couvercle du bac |
| Protection contre les surcharges | Fusible/disjoncteur (non spécifié) |
| Interrupteur de sécurité | Bouton de sécurité + levier interrupteur |
| Cordon d'alimentation avec fixation | Crochet et clip anti-traction |
| Raccord pour rallonge | Oui, section min. 1,5 mm², max 25 m |
| Nettoyage | Châssis : chiffon humide ; bac : à l’eau puis séchage |
| Entretien de la lame | Affûtage par service agréé |
| Pièces détachées d’origine | Obligatoires pour sécurité et garantie |
| Température de stockage | 0 °C à 45 °C |
| Garantie | 2 ans (pièces et main-d’œuvre) |
FOIRE AUX QUESTIONS - Grass 600 LE GARLAND
Questions des utilisateurs sur Grass 600 LE GARLAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tondeuse à gazon au format PDF gratuitement ! Retrouvez votre notice Grass 600 LE - GARLAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Grass 600 LE de la marque GARLAND.
MODE D'EMPLOI Grass 600 LE GARLAND
Manuel d'instructions
INDICE
- Introduction 40
- Normes de sécurité 41
- Etiquettes d'avertissement 46
- Symboles sur la machine 46
- Connaitre votre machine 47
- Indications pour la mise en service 49
- Utilisation de la machine 51
- Entretien et soin 53
- Résolution des pannes 55
- Transport 56
- Stockage 56
- Recyclage 56
- Garantie 57
Déclaration de conformité 58
TRADUCTION DES INSTRUCTIONS ORIGINALES
Réf. : GCCGRASS600LEM1113V1
DATE DE SORTIE : 05/11/2013
DATE DE RÉVISION : 02/02/2015
1. INTRODUCTION
Merci d'avoir choisi cette machine Garland. Nous sommes sûrs que vous apprécierez la qualité et les prestations de cette machine qui vous simplifiera la tâche pour une longue période. Rappelez-vous que cette machine doit être révisée et entretenue dans un réseau de Services Techniques où vous pouvez vous rendre pour l'entretien, la résolution des pannes, l'achat de pièces détachées et/ou d'accessoires.
ATTENTION ! Lisez les avertissements de sécurité et les indications du manuel.
Le non-respect des avertissements et indications mentionnés plus bas peut provoquer un choc électrique, un incendie et/ou de graves lésions.
Ne coupez que de la pelouse. L'utilisation de cette machine pour tout autre usage pourrait être dangereuse et se ferait à vos risques et périls. Par exemple : ne pas utiliser la machine pour débroussailler, pour couper de l'herbe dense, des arbustes, ou l'utiliser comme broyeur. L'utilisation de cette machine pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Conservez les avertissements et instructions pour de futures références. Si vous vendez cette machine à l'avenir, rappelez-vous de donner ce manuel au nouveau propriétaire.
L'expression "machine" dans les avertissements fait référence à cette machine avec le moteur en marche. L'expression "interrupteur « ouvert »" signifie "interrupteur déconnecté" et "interrupteur « fermé »" signifie "interrupteur connecté".
Rappelez-vous que l'utilisateur est responsable des accidents et dommages provoqués à lui-même, à des tiers et aux objets.
2. NORMES DE SÉCURITÉ
Pour ne pas manipuler incorrectement la machine, lisez les instructions du manuel avant d'utiliser la machine pour la première fois. Toute information incluse dans ce manuel est importante pour la sécurité des personnes, des animaux et des choses qui se trouvent à proximité. Si vous avez des doutes par rapport à l'information ici incluse, demandez à un professionnel ou à votre magasin de référence pour la résoudre.
La liste suivante des risques et préventions inclut les situations les plus probables qui peuvent arriver pendant l'utilisation de cette machine. Si vous vous trouvez devant une situation non décrite dans ce manuel, utilisez votre bon sens et travaillez avec la machine de la façon la plus sécurisée possible.
2.1. UTILISATEURS
Cette machine a été conçue pour être manipulée par des utilisateurs adultes ayant lu et compris les indications fournies ici.
ATTENTION : Ne permettez pas aux personnes mineures d'utiliser cette machine. ATTENTION : Avoir bien compris les instructions avant d'utiliser cette machine.
Avant d'utiliser la machine, familiarisez-vous avec elle en vous assurant de connaître parfaitement où se trouvent les contrôles, les dispositifs de sécurité et comment les utiliser. Si vous êtes un utilisateur non expérimenté, nous vous recommandons de commencer par des travaux simples et, si possible, accompagné d'une personne expérimentée.
ATTENTION : Prêtez la machine à des personnes qui connaissent ce genre de machines et savent comment l'utiliser. Avec la machine, prêtez toujours
le manuel d'utilisation pour que l'utilisateur puisse le lire et le comprendre. Cette machine est dangereuse. Redoublez de vigilance, surtout pour les personnes qui l'emploient pour la première fois.
2.2 SÉCURITÉ PERSONNELLE
Soyez attentif, regardez ce que vous êtes en train de faire.
Évitez une mise en marche accidentelle de la machine. Assurez-vous que l'interrupteur est en position « ouvert » avant de connecter au réseau, de prendre ou de transporter la machine. Transporter des machines électriques avec le doigt sur l'interrupteur ou brancher des machines électriques avec l'interrupteur dans la position « fermé » peut mettre en danger votre sécurité et provoquer des accidents.
Ne pas utiliser cette machine si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Une seconde de distraction lorsque vous maniez la machine peut provoquer de sérieuses blessures.
Ne pas utiliser cette machine sans les outils de sécurité.
Ne modifiez pas les contrôles de cette machine.
Enlevez toutes les clés ou outillage à main de la machine et du lieu de travail avant de démarrer la machine. Une clé ou un outil proche de la machine peut être touché par une partie de la machine en mouvement et être projeté, provoquant des dommages personnels.
Ne vous surpassez pas. Ayez les pieds bien fixés au sol et restez en équilibre à tout moment. N'utilisez pas la machine sur des pentes abruptes de plus de 30°. Couper sur des pentes peut être dangereux.
Faites attention lorsque vous marchez sur des pentes ou de l'herbe mouillée. Soyez vigilant lors de changements de direction sur une pente.
Ne vous surpassez pas. Ayez les pieds bien fixés au sol et restez en équilibre à tout moment. N'utilisez pas la machine sur des pentes abruptes de plus de 15°. Couper sur des pentes peut être dangereux. Faites attention lorsque vous marchez sur des pentes ou de l'herbe mouillée. Soyez vigilant lors de changements de direction sur une pente.
Ne coupez jamais avec la tondeuse en marche arrêtée ou en tirant la machine vers vous. Soyez attentif lorsque vous faites marche arrière ou tirez la tondeuse vers vous.
Optez pour une tenue ajustée. N'utilisez jamais la machine pieds nus ou avec des sandales. Utilisez cet appareil avec des chaussures appropriées.
N'introduisez pas vos mains ou pieds dans le carter de la tondeuse. Tenez toutes les parties de votre corps loin de la lame lorsque la machine est en marche. Avant de démarrer la machine, vérifiez que la lame n'est en contact avec aucun objet.
Prenez la tondeuse avec vos deux mains au guidon et placez votre corps, toujours, derrière la machine.
Si la machine vibre bizarrement, arrêtez le moteur, inspectez la machine en cherchant la cause et réparez-la. Si vous ne la trouvez pas, emmenez la machine au SAV.
N'essayez pas d'enlever les matériaux coupés de l'aire de travail ou de l'outil de coupe pendant que l'outil est en mouvement. Assurez-vous que la machine est éteinte lorsque vous faites le nettoyage.
Stockez les outils inactifs hors de portée des enfants.
2.2.1. VÊTEMENTS DE TRAVAIL ET ÉQUIPEMENT DE SÉCURITÉ
Optez pour une tenue adéquate. N'utilisez pas de vêtements amples ou de bijoux. Tenez vos cheveux, vêtements et gants loin des pièces en mouvement. Les vêtements lâches, les bijoux, ou les cheveux longs peuvent être pris par les pièces en mouvement.
Utilisez cet appareil avec des chaussures appropriées. N'utilisez jamais la machine pieds nus ou avec des sandales.
Pendant la tonte, portez toujours des pantalons longs. Lors de l'utilisation de cet outil, portez l'équipement de sécurité suivant : bottes antidérapantes. Nous vous recommandons d'utiliser des pantalons longs pour réduire les risques corporels provoqués par les objets projetés.
Des vêtements et une tenue de protection appropriés permettront de réduire les risques corporels. Vous devez porter avec vous :
- Outils.
- Téléphone portable (en cas d'urgence).
2.3. SÉCURITÉ DANS L'AIRE DE TRAVAIL
N'utilisez pas cette machine dans des atmosphères explosives ni en présence de liquides inflammables, de gaz ou de poussière. Les machines électriques provoquent des étincelles qui peuvent enflammer la poussière ou les fumées.
La zone située dans un rayon de 15 mètres autour de la machine doit être considérée comme une zone à risque dans laquelle personne ne doit entrer. Tant que la machine est en fonctionnement, et lorsque cela est possible, il faut utiliser une corde et des signaux d'avertissement autour de la zone de travail.
Tenez les enfants et les curieux éloignés lorsque vous manipulez la machine. Les distractions peuvent vous faire perdre le contrôle. Veillez à ce que les enfants, les personnes ou les animaux n'entrent pas dans votre aire de travail.
N'utilisez pas la machine pendant la nuit, par brouillard ou par visibilité réduite qui ne vous permet pas de voir clairement l'aire de travail.
Lorsque plusieurs personnes doivent travailler simultanément, vérifiez toujours la présence et la position des autres personnes afin de maintenir une distance de sécurité nécessaire entre chacune d'elles.
Gardez l'aire de travail propre et travaillez avec un bon éclairage. Les aires en désordre et obscures peuvent provoquer des dommages.
Inspectez soigneusement la zone où l'équipement doit être utilisé et enlevez toutes les pierres, les bois, les câbles et les objets qui pourraient être projetés par la machine.
2.4. SÉCURITÉ ÉLECTRIQUE
Assurez-vous de connecter la machine à une prise électrique à courant continu de 230 V et 50 Hz.
La prise électrique de cette machine doit correspondre à la base de branchement. Ne modifiez jamais la prise de quelque façon que ce soit pour éviter le risque de choc électrique.
Évitez le contact du corps avec d'autres objets mis à la terre comme des tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Le risque de choc électrique augmente.
N'exposez pas la machine à la pluie ou à des conditions d'humidité. L'eau qui entre dans la machine augmentera le risque de
choc électrique.
Ne touchez pas les prises de courant ou les câbles avec les mains mouillées.
N'utilisez pas le câble pour transporter, lever ou débrancher cette machine. Tenez le câble éloigné des sources de chaleur, de l'huile et des pièces en mouvement. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
Ne jamais utiliser ce chargeur avec un câble ou une prise endommagée. Avant de connecter la machine, vérifiez la prise et le câble en cherchant des dommages. Si vous découvrez des dommages, envoyez votre machine à un service technique pour la faire réparer. Si le câble est endommagé ou cassé, débranchez immédiatement. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
Le remplacement de la prise ou du câble doit toujours être effectué par le fabricant ou le service après-vente.
Nous vous recommandons de connecter cette machine à un dispositif différentiel résiduel dont le courant de déclenchement soit inférieur ou égal à 30 mA. Il faut vérifier le fonctionnement correct de ce fusible différentiel avant chaque utilisation.
N'utilisez jamais une rallonge endommagée ou qui ne soit pas adaptée aux normes requises pour cette machine.
Lorsque vous utilisez une rallonge, assurez-vous qu'elle ait une section minimale de 1,5 mm², pas plus de 25 m, complètement déroulée et qu'elle soit conçue pour un usage extérieur. La bonne utilisation d'une rallonge réduit le risque de choc électrique.
Placez la rallonge de façon à ce qu'elle ne s'engage pas entre les branches ou les obstacles.
La rallonge doit toujours être derrière l'utilisateur, et non dans la zone de travail.
Tenez le câble électrique toujours éloigné de l'outil de coupe.
N'utilisez pas cette machine si l'interrupteur ne commute pas entre "ARRÊT" et "MARCHE". Toute machine électrique qui ne peut pas être contrôlée avec l'interrupteur est dangereuse et doit être réparée.
Déconnectez toujours la machine avant de réaliser n'importe quel travail. Ne manipulez la machine que si elle est déconnectée.
2.5. UTILISATION ET ENTRETIEN DE LA MACHINE
Ne coupez que de la pelouse. L'utilisation de cette machine pour tout autre usage pourrait être dangereuse et se ferait à vos risques et périls. Par exemple : ne pas utiliser la machine pour débroussailler, couper de l'herbe dense, des arbustes, ou l'utiliser comme broyeur. L'utilisation de cette machine pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Utilisez cette machine, les accessoires, les outils, etc. en suivant les indications fournies ici et de la manière prévue, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation de cette machine pour des applications autres que celles prévues peut vous mettre en danger.
Vérifiez que tous les éléments de sécurité sont installés et en bon état.
Rappelez-vous que l'utilisateur est responsable des accidents et des dommages causés à lui-même, à des tiers et aux objets. Le fabricant ne saurait être tenu responsable des blessures et des dommages provoqués
par une mauvaise ou incorrecte utilisation de cette machine.
Ne forcez pas avec cette machine. Utilisez la machine pour l'application correcte. L'utilisation correcte de la machine pour le type de travail à effectuer vous permettra de travailler mieux et plus en sécurité.
N'utilisez pas cette machine si l'interrupteur ne bascule pas entre "ARRÊT" et "MARCHE". Toute machine électrique qui ne peut pas être contrôlée par l'interrupteur est dangereuse et doit être réparée.
Effectuez l'entretien de cette machine. Vérifiez que les pièces mobiles ne sont pas désalignées ou défectueuses, qu'il n'y a pas de pièces cassées ou d'autres conditions qui pourraient affecter le fonctionnement de la machine.
Gardez les outils de coupe affûtés et propres. Les outils de coupe bien entretenus avec des bords de coupe affûtés sont plus faciles à contrôler.
Après avoir utilisé la tondeuse, inspectez-la pour détecter tout dommage éventuel. Si la lame est endommagée, le châssis est cassé ou si vous remarquez d'autres problèmes qui pourraient nuire au fonctionnement de la machine, effectuez les réparations nécessaires ou apportez-la au service après-vente.
Éteignez et débranchez la machine et assurez-vous que la lame est à l'arrêt avant d'effectuer tout réglage, de changer les accessoires, de déboucher les buses, de vider le sac, de nettoyer, de transporter ou de stocker cette machine. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de la machine.
Si la machine vibre de manière anormale, arrêtez le moteur et inspectez la machine pour en trouver la cause. Si vous
ne la trouvez pas, apportez la machine au service après-vente. Les vibrations sont toujours une indication d'un problème dans la machine.
Arrêtez le moteur lorsque vous quittez la machine.
En cas d'arrêt prolongé, débranchez la machine de la prise.
2.6. SERVICE
Faites réviser périodiquement la machine électrique par un service après-vente qualifié en utilisant uniquement des pièces détachées d'origine. Cela garantit la sécurité de la machine.
3. ÉTIQUETTES D'AVERTISSEMENT
Les icônes sur les étiquettes d'avertissement apposées sur la machine et/ou dans le manuel sont là pour indiquer les informations nécessaires à une utilisation sécurisée de cette machine.
Attention, danger !
Lisez attentivement ce manuel et assurez-vous d'avoir bien compris les instructions qui y figurent avant de mettre la machine en marche.
Attention ! Danger de projection de matériaux.
Prenez soin de ne pas projeter des matériaux vers les personnes proches de vous.
DANGER ! Risque d'amputation des doigts.
N'utilisez jamais la machine par mauvais temps.
Attention ! Débranchez la machine avant d'effectuer toute opération sur celle-ci.
Risque de choc électrique.
Tenez le câble éloigné de la lame de coupe.
Débarrassez-vous de votre appareil de façon écologique. Ne jetez pas vos machines avec les déchets domestiques.
Classe de protection II.
IPX4
Degré de protection.
Niveau de puissance sonore garanti Lw, dB (A).
Utilisez des prolongateurs avec une section minimale de 1,5 mm², pas plus de 25 m, et complètement déroulés.
4. SYMBOLES SUR LA MACHINE
Pour garantir une utilisation et un entretien sécurisés de cette machine, des symboles sont présents sur la machine.
Pressez le bouton de sécurité et, sans le lâcher, actionnez le levier interrupteur.
Position d'ancrage du guidon inférieur.
5. CONNAÎTRE VOTRE MACHINE
5.1. CONDITIONS D'UTILISATION
Ne coupez que de la pelouse. L'utilisation de cette machine pour tout autre usage pourrait être dangereuse et se ferait à vos risques et périls. Par exemple : ne pas utiliser la machine pour débroussailler, couper de l'herbe dense, des arbustes, ou l'utiliser comme broyeur. L'utilisation de cette machine pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Cette machine est destinée à un usage extérieur, dans des ambiances sèches et à des températures comprises entre 5 °C et 45 °C. Rappelez-vous que l'utilisateur est responsable des accidents et dommages causés à lui-même, à des tiers et aux objets. Le fabricant ne saurait être tenu responsable des blessures et dommages provoqués par une mauvaise ou incorrecte utilisation de cette machine.
5.2. DESCRIPTION DÉTAILLÉE DU PRODUIT
- Guidon
- Barre interrupteur
- Interrupteur ON/OFF
- Prise
- Sac
- Couvercle du bac
- Levier de réglage de la hauteur
- Poignée
- Indicateur de sac plein
- Crochet de câble
- Clip de fixation du câble
Les images et les dessins figurant dans ce manuel sont purement représentatifs et peuvent ne pas correspondre au produit réel.
5.3. SPÉCIFICITÉS
| Description Tondeuse électrique | |
| Marque Garland | |
| Modèle GRASS 600 LE | |
| Moteur électrique | |
| Tension (V) 230 | |
| Fréquence (Hz) 50 | |
| Puisance (W) 1.800 | |
| Class de protection II | |
| Régime de rotation maximal du moteur \( (min^{-1}) \) 3.000 | |
| Diâmetro de corte (mm) 420 | |
| Hauteur de coupe (mm) 22-72 | |
| Dimensions du sac à ramassage (l) 45 | |
| Niveau de vibration \( (m/s^2) \) 10,1 | |
| Niveau de pression sonore LpA (dB(A)) 85,6 | |
| Niveau de puissance acoustique garanti Lw (dB(A)) 96 | |
| Poids à sec (kg) 22 |
Les spécificités peuvent être modifiées sans préavis.
Cette machine inclut les éléments suivants que vous trouverez dans la boîte :
Machine. Guidon supérieur. Guidon inférieur. Couverture du sac. Sac. - Crochet de câble. Boulon et écrou de guidon supérieur (2). - Clip de fixation du câble. - Manuel d'instructions.
Sortir délicatement les éléments de la boîte et assurez-vous que tous les éléments de la liste sont dans le carton. Dû aux contrôles de qualité faits dans l'usine, il est peu probable que votre outil ait des parties défectueuses ou qu'il manque un élément. Si des pièces sont abîmées ou manquantes, n'utilisez pas la machine jusqu'à ce que le défaut soit réparé ou que toutes les pièces soient présentes. Une utilisation de cette machine en mauvais état peut provoquer des chocs électriques, un incendie ou des dommages personnels.

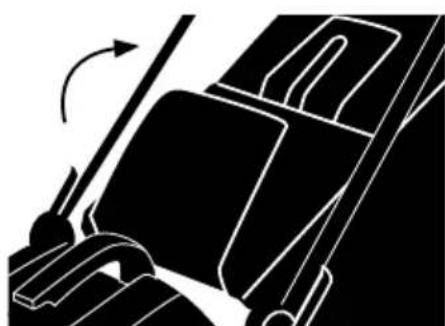

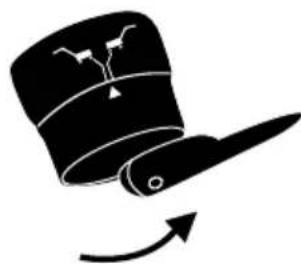

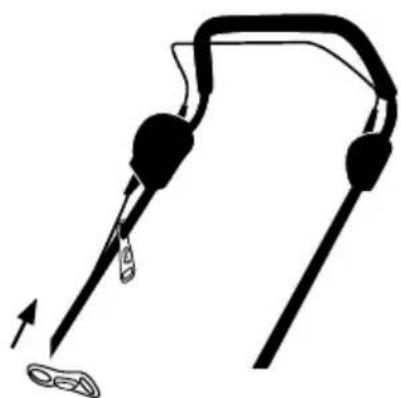

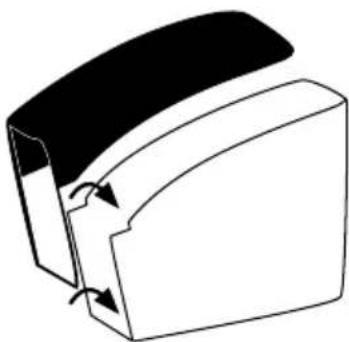

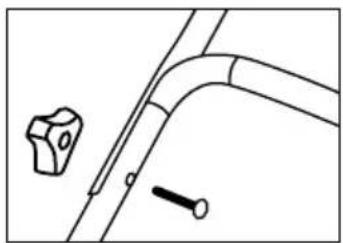

6.2. MONTAGE
6.3. MISE EN MARCHE
6.3.1. POINTS À VÉRIFIER AVANT LA MISE EN MARCHE
N'utilisez pas cette machine si elle est abîmée ou mal réglée.
Utilisez cette machine uniquement pour les usages pour lesquels elle a été conçue. Tout autre usage pourrait être dangereux, provoquant des dommages sur la machine, l'utilisateur, des tiers, des animaux ou des objets environnants.
Vérifiez que la base de connexion et le câble de prolongation sont en parfait état et qu'ils sont conformes aux normes et exigences nécessaires pour cette machine.
Inspectez la machine, recherchez des pièces desserrées (câbles, écrous, etc.) ou endommagées.
Serrez, réparez ou remplacez tout ce qui est nécessaire avant d'utiliser la machine.
6.3.2. VÉRIFICATION DE LA CONNEXION ÉLECTRIQUE
Vérifiez que la base de connexion et le câble de prolongation sont en parfait état et qu'ils sont conformes aux normes et exigences nécessaires pour cette machine.
Placez le câble prolongateur de manière à ce qu'il ne s'engage pas entre les branches ou les obstacles. Le câble prolongateur doit toujours être derrière l'utilisateur, et non dans la zone de travail.
6.3.3. MISE EN MARCHE
Avant de démarrer le moteur, évitez tout contact des parties mobiles de la machine avec d'autres objets. Démarrez le moteur soigneusement conformément aux instructions, en gardant les pieds éloignés de la lame.
N'inclinez pas la machine avec le moteur en marche, sauf si la machine doit être inclinée pour le démarrage dans de l'herbe haute. Dans ce cas, ne l'inclinez pas plus que nécessaire et soulevez uniquement la partie la plus éloignée de l'utilisateur.
Ne démarrez pas le moteur avec le déflecteur relevé ou sans le bac de ramassage.

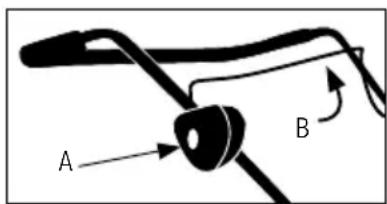

Appuyez sur le bouton de sécurité (A) et, sans le relâcher, appuyez sur l'interrupteur marche/arrêt (B). Relâchez ensuite le bouton de sécurité.
Déconnexion de la machine :
Relâchez le levier de l'interrupteur (B).
Après la déconnexion de la machine, la lame ne s'arrête pas immédiatement. Attendez que la lame s'arrête complètement avant d'effectuer toute opération d'entretien ou de transporter la machine.
6.3.5. POINTS DE VÉRIFICATION APRÈS LA MISE EN MARCHE
Il est important de prêter attention aux éventuelles pièces desserrées ou à la température de la machine. Si vous détectez quelque chose d'anormal, arrêtez immédiatement la machine et vérifiez-la. En cas de problème ou d'anomalie, apportez la machine au service technique pour entretien.
N'utilisez pas cette machine si elle est endommagée ou mal réglée.
7. UTILISATION DE LA MACHINE
Utilisez cette machine uniquement pour les usages pour lesquels elle a été conçue. L'utilisation de ce souffleur à d'autres fins est dangereuse et peut causer des dommages à l'utilisateur et/ou à la machine.
Tondez uniquement à la lumière du jour ou sous un éclairage artificiel de bonne qualité. N'utilisez pas la machine la nuit, par brouillard ou lorsque la visibilité est réduite, ce qui ne vous permettrait pas de voir clairement la zone de travail.
N'utilisez pas la machine lorsque le sol est humide. Soyez vigilant et portez une attention particulière si vous utilisez la machine après la pluie, car le sol est glissant et vous pourriez glisser.
N'utilisez pas la machine sur des pentes abruptes de plus de 30 %. Couper sur des pentes peut être dangereux. Faites attention lorsque vous marchez sur des pentes ou de l'herbe mouillée. Soyez vigilant lors des changements de direction sur une pente.
Ne coupez pas en marche arrière ou en tirant la machine vers vous. Soyez très attentif lorsque vous faites marche arrière avec la machine et/ou tirez la machine vers vous.
N'inclinez pas la machine avec le moteur en marche, sauf dans le cas d'herbe haute : c'est le seul cas où vous pouvez lever légèrement les roues avant pour faciliter l'entrée de la tondeuse dans la zone de travail. Arrêtez la tondeuse si vous devez l'incliner, lorsque vous traversez des surfaces non herbeuses ou lors de son transport vers et/ou depuis la zone de travail à couper.
Ne vous approchez pas des outils de coupe lorsque le moteur est en marche.
Ne comptez pas uniquement sur les dispositifs de sécurité de cette machine.
Prêtez attention à l'éventuel relâchement ou à une surchauffe des pièces de la machine. Si vous détectez des anomalies, arrêtez immédiatement la machine et vérifiez-la soigneusement. En cas d'échec, amenez la machine au service technique pour réparation. En tout cas, vous ne devez pas continuer à travailler si vous remarquez que l'opération n'est pas correcte.
Nettoyez l'aire de travail et enlevez tous les obstacles qui peuvent provoquer des accidents.
Ne permettez à personne d'entrer dans le périmètre de travail. Ce périmètre de travail doit être de 15 mètres et est une zone dangereuse.
Il est nécessaire d'arrêter le moteur lorsque la machine est déplacée sur différentes zones de travail.
Ne laissez jamais cette machine sans surveillance.
N'utilisez que des accessoires recommandés par notre marque, vu que leur utilisation peut provoquer de sérieux endommagements à l'utilisateur, aux personnes à proximité de la machine et à la machine. Suivez toujours les règles de sécurité indiquées sur ce manuel.
7.1. FIXATION DE LA MACHINE ET GUIDAGE
Lorsque vous travaillez, tenez la machine fermement avec les deux mains.
Placez-vous derrière la tondeuse et poussez-la.
Ne courez pas avec la tondeuse, marchez à une vitesse constante qui permet à la tondeuse de couper l'herbe sans trop d'effort.
Attention ! Arrêtez la machine et attendez que la lame soit arrêtée avant de faire le réglage de la hauteur. La lame a besoin de quelques secondes pour s'arrêter après l'arrêt du moteur.
Pour régler la hauteur de coupe, pressez le levier de réglage vers l'avant de la tondeuse et bougez-le vers l'avant ou l'arrière jusqu'à la hauteur désirée.
7.3. COUPEZ AVEC LA TONDEUSE
Placez la tondeuse dans un coin de l'aire de pelouse à couper et réglez la hauteur de coupe désirée.
Vérifiez que le bac est bien placé, insérez la batterie et connectez la clé de sécurité, assurez-vous que la lame n'est pas en contact avec aucun objet et démarrez la tondeuse.
Marchez et tondez au rythme que la tondeuse vous permet de couper.
N'inclinez pas la machine avec le moteur en marche, sauf dans le cas de l'herbe haute. C'est le seul et unique cas où vous pouvez lever légèrement les roues avant pour simplifier l'entrée de la tondeuse dans l'aire de travail.
Note : Si la pelouse est trop haute, le moteur aura des difficultés pour démarrer. Dans ce cas, il est recommandé de lever légèrement les roues avant en appuyant vers le bas avec le guidon et de démarrer la tondeuse dans cette position. Une fois que le moteur a atteint le régime normal de rotation, baissez lentement les roues lorsque la machine commence à couper. Autre option : si à côté de l'aire de pelouse à couper, il y a une aire plane, sans objets et sans pelouse (terre,
pavement, béton armé), démarrez la tondeuse dans l'aire dégagée et entrez dans l'aire de pelouse en levant légèrement les roues avant de la tondeuse.
Si vous coupez de la pelouse un peu haute, il se peut que la vitesse du moteur diminue. Vous entendrez un changement dans le bruit du moteur. Ce dernier peut être dangereux pour le moteur. Vous devez alors faire une première coupe avec les roues dans la position haute maximum et une deuxième coupe dans la position désirée.
Nous vous recommandons d'utiliser la tondeuse de la façon suivante pour avoir les meilleurs résultats et réduire le risque de couper le câble :
- Commencez la coupe dans le point le plus proche de la prise.
- Connectez le câble à la prise.
- Allumez la tondeuse.

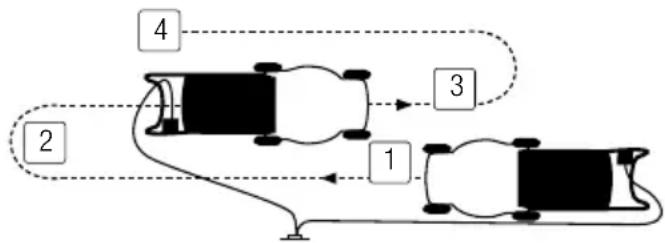

- Coupez de la façon montrée dans le dessin :
- Coupez du point 1 au 2. Virez à droite et coupez jusqu'au point 3. Virez à gauche et coupez jusqu'au point 4.
- Répétez autant de fois que nécessaire.
ATTENTION ! Ne travaillez pas vers le câble.
Videz le bac de la tondeuse dès que vous notez qu'il est plein. Vous vous rendrez compte que le bac est plein car la tondeuse ne ramassera pas bien la pelouse coupée, laissant beaucoup de déchets sur le sol.
Videz le bac de la tondeuse dès que vous notez qu'il est plein. Le couvercle du bac possède un indicateur de "bac plein" qui maintient le couvercle ouvert tant que le bac n'est pas rempli. Si le couvercle est fermé, le bac est plein et il faut le vider.
Quand vous allez vider le bac, éteignez toujours le moteur, déconnectez la batterie et vérifiez que la lame est arrêtée avant d'enlever le bac.
Recommandations :
- Coupez la pelouse toujours quand elle est sèche. Évitez de couper la pelouse quand elle est humide, après l'avoir arrosée ou après la pluie.
- Coupez moins de 2 cm de pelouse en une seule fois. Si votre pelouse est très haute, il est recommandé de faire plusieurs passages en baissant la hauteur de coupe de 2 cm à chaque fois. De cette façon, vous ne forcez pas la machine et la batterie aura une durée supérieure.
- Coupez fréquemment votre pelouse, au moins une fois par semaine au printemps et en été.
- Ne faites pas toujours le même parcours quand vous coupez la pelouse. Il est préférable de changer le parcours pour que la pelouse ne soit pas coupée toujours dans le même sens.
Effectuez des inspections périodiques de la machine afin d'assurer un bon fonctionnement. Pour un fonctionnement complet, il est recommandé d'amener la machine au SAV.
Assurez-vous toujours d'éteindre le moteur et de vérifier que les outils de coupe sont arrêtés avant de réaliser une opération d'entretien ou de vérification. Ne faites jamais d'ajustements sur la machine si elle est en marche. Effectuez tout l'entretien de la machine lorsqu'elle est fixée sur une surface plate et claire. Ayez toujours la machine débranchée lors des tâches d'entretien.
ATTENTION ! Ne modifiez pas la machine ou les éléments de coupe. Une mauvaise utilisation de ces éléments peut provoquer des BLESSURES GRAVES OU LA MORT.
8.1. ENTRETIEN APRÈS UTILISATION
8.1.1. NETTOYAGE
Ayez toujours la machine déconnectée lors des tâches d'entretien.
Gardez la machine nettoyée et en bon état.
N'utilisez pas d'eau pour nettoyer le moteur. Le moteur électrique pourrait s'abîmer.
Nettoyez le châssis de votre machine avec un chiffon humidifié avec de l'eau. Ne jamais utiliser de gazoline, dissolvants, détergents, eau ou n'importe quel liquide pour le nettoyage de la machine.
Vous pouvez utiliser de l'eau pour nettoyer le bac de ramassage si vous le nettoyez séparé de la tondeuse et à une distance prudente de la tondeuse. Séchez le bac parfaitement avant de l'installer à nouveau dans la machine.
8.1.2. CONTRÔLE DU CÂBLE ÉLECTRIQUE
Vérifiez la prise et le câble en cherchant des dommages et symptômes de vieillissement. Si vous découvrez des endommagements, envoyez votre machine à un Service Technique. Ne jamais utiliser cette machine avec le câble abîmé.
8.1.3. BAC DE RAMASSAGE
Vérifiez l'état du bac, si le bac est usé ou abîmé, changez-le.
8.2. ENTRETIEN PÉRIODIQUE
Toujours utilisez des pièces détachées ajustées, afin d'obtenir un rendement approprié du produit et éviter des dommages et risques à la machine et à l'utilisateur. L'utilisation de pièces détachées non originales peut provoquer risque d'accident, dommages personnels et rupture de la machine.
8.2.1. AFFÛTAGE DE LA LAME
L'affûtage de la lame doit être fait par le Service Technique. N'affûtez pas la lame. Elle doit être affûtée en garantissant que le bon angle de coupe est maintenu ainsi que l'équilibre de la lame. Affûter la lame sans être un expert peut provoquer des vibrations qui peuvent abîmer votre machine et vous déranger.
Emmenez votre lame à affûter si lorsque vous coupez la pelouse il reste de petites herbes dont les pointes des tiges de la pelouse deviennent jaunes très rapidement.
Lorsque vous vérifiez l'état de la lame, rappelez-vous que, même avec le moteur éteint, la lame peut bouger manuellement. Prenez soin.
8.2.2. CONDUITS D'AÉRATION DU MOTEUR
Éliminez la saleté des conduits d'aération, pour ne pas abîmer le moteur et pour éviter un possible incendie.
9. RÉSOLUTION DES PANNES
Selon les symptômes que vous observez, il est possible de détecter la cause probable et de résoudre le problème.
| ERREUR CAUSE ACTION | ||
| Le moteur ne démarre pas | La machine n'est pas branchée Branchéz la machine à la prise | |
| Prise en mauvaise état | Essayez dans une autre prise. Si la machine ne démarre pas, porter la machine au service technique. | |
| Câble abîmé Allez au SAV | ||
| Interrupteur abîné Allez au SAV | ||
| La machine fonctionne par intermittence | Câble abîné | Vérifiez la rallonge et remplacez la si nécessaire. |
| Câble interne abîné Allez au SAV | ||
| Prise en mauvaise état | ||
| La lame ne tourne pas Lame brouquée par un élément étranger | Arrêtez la machine, enlever la prise et débloquer la lame. | |
| Trop des bruits et vibrations | Lame cassée ou vrillée Allez au SAV | |
| Problème moteur Allez au SAV | ||
Dans tout autre cas, emmenez votre machine au service après-vente.
10. TRANSPORT
Avant de transporter la machine, débranchez-la. Transportez toujours la machine avec le moteur arrêté.
Consultez les spécificités de la machine et son poids avant de la soulever. Si vous ne pouvez pas la soulever, utilisez les poignées de la tondeuse.
Si vous transportez la tronçonneuse par véhicule, fixez-la fermement pour qu'elle ne glisse ni ne bascule.
11. STOCKAGE
Assurez-vous que la machine reste hors de portée des enfants. Stockez les outils électriques inactifs dans un lieu non accessible aux enfants et sûr, de manière à ne pas mettre en péril des personnes. Le taille-haie hors utilisation doit être stocké nettoyé, sur une surface plane. Stockez la machine dans un lieu où les températures ne soient pas inférieures à 0 °C et pas supérieures à 45 °C.
Avant de stocker la machine, suivez les points du chapitre d'entretien.
Débranchez la prise de courant avant de stocker la machine.
12. RECYCLAGE
Débarrassez-vous de votre appareil de façon écologique. On ne doit pas se débarrasser de nos machines avec les déchets domestiques. Les composants
en plastique et en métal peuvent être triés selon leur nature et recyclés.
Les matériaux utilisés pour l'emballage de cette machine sont recyclables. S'il vous plaît, ne jetez pas les emballages avec les
déchets domestiques. Jetez ces emballages dans un lieu officiel de recyclage.
13. GARANTIE
13.1. PÉRIODE DE GARANTIE
La période de garantie (Loi 1999/44 CE) conformément aux termes décrits ci-dessous est de 2 ans à compter de la date d'achat, en ce qui concerne les pièces et la main d'œuvre, contre les défauts de fabrication et de matériel.
13.2. EXCLUSIONS
La garantie Garland ne couvre pas :
- L'usure naturelle due à l'utilisation.
- Mauvais usage, utilisation inappropriée de la machine. Dommages provoqués par une intervention réalisée par du personnel non autorisé par Garland ou utilisation de pièces de rechange pas d'origine.
13.3. TERRITOIRE
- La garantie Garland assure une couverture de service sur tout le territoire national.
13.4. EN CAS D'INCIDENT
- La garantie doit être correctement remplie contenant toutes les données requises et accompagnée d'une facture ou ticket d'achat de l'établissement du vendeur.
ATTENTION!
AFIN DE GARANTIR UN FONCTIONNEMENT ET UNE SÉCURITÉ MAXIMALE, NOUS VOUS PRIONS DE LIRE ATTENTIVEMENT LE MANUEL D'INSTRUCTIONS AVANT L'UTILISATION DE CETTE MACHINE.
Déclaration de CONFORMITÉ (CE)
Le signataire ci-dessous, Juan Palacios, autorisé par Glasswelt, S.L., dont l'adresse est C/ La Fragua 22, 28933, Móstoles, España, déclare que les machines Garland modèles GRASS 600 LE (LM-C4202A) avec numéro de série de l'année 2013 en avant (l'année de fabrication est clairement indiquée sur la plaque d'identification de la machine suivie du numéro de série) et dont la fonction est "Machine à siège destinée à couper du gazon ou équipée d'accessoires de coupe qui fonctionnent dans un plan approximativement parallèle au sol, et qui utilise le sol pour déterminer la hauteur de coupe; la source d'énergie est un moteur électrique ou à combustion interne. Les organes de coupe sont des éléments rigides,", respectent toutes les conditions de la Directive 2006/42/CE du Parlement européen et du Conseil du 17 mai 2006 relative aux machines.
Ces machines respectent aussi les conditions des directives communautaires suivantes :
- Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension.
- Directive 2000/14/CE du Parlement européen et du Conseil du 8 mai 2000 concernant le rapprochement des législations des États membres relatives aux émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments.
- Directive 2004/108/CE du Parlement européen et du Conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique et abrogeant la directive 89/336/CEE.
Les examens de la CE des Directives communautaires ont été réalisés par les Organismes notifiés suivants et leurs numéros de Certificat sont :
2006/42/CE, Numéro certificat : M8T 09 12 67218 179 TUV sud Product Service GmbH Norme harmonisée : EN 60335/A13:2008 EN 60335-2-77:2006 EN 62233:2008
| Puissance maximale (kW) 1,8 | |
| Niveau de puissance acoustique garantiet dB(A) 96 | |
Juan Palacios Chef Produits Móstoles 05-11-2013
Glasswel
C/LaFragua,22 Pol.Ind. Los Rosales 28933 MOSTOLES (Madrid) ESPAGNE
NOTES
INDEX
VOIR LE MANUEL DE SERVICE POUR
DÉTAILS COMPLETS SUR LA GARANTIE
- INDICE
- INTRODUCTION
- ATTENTION ! LISEZ LES AVERTISSEMENTS DE SÉCURITÉ ET LES INDICATIONS DU MANUEL
- NORMES DE SÉCURITÉ
- UTILISATEURS
- 2.2 SÉCURITÉ PERSONNELLE
- VÊTEMENTS DE TRAVAIL ET ÉQUIPEMENT DE SÉCURITÉ
- SÉCURITÉ DANS L'AIRE DE TRAVAIL
- SÉCURITÉ ÉLECTRIQUE
- UTILISATION ET ENTRETIEN DE LA MACHINE
- SERVICE
- ÉTIQUETTES D'AVERTISSEMENT
- SYMBOLES SUR LA MACHINE
- CONNAÎTRE VOTRE MACHINE
- CONDITIONS D'UTILISATION
- DESCRIPTION DÉTAILLÉE DU PRODUIT
- SPÉCIFICITÉS
- MONTAGE
- MISE EN MARCHE
- POINTS À VÉRIFIER AVANT LA MISE EN MARCHE
- VÉRIFICATION DE LA CONNEXION ÉLECTRIQUE
- POINTS DE VÉRIFICATION APRÈS LA MISE EN MARCHE
- UTILISATION DE LA MACHINE
- FIXATION DE LA MACHINE ET GUIDAGE
- COUPEZ AVEC LA TONDEUSE
- RECOMMANDATIONS
- ENTRETIEN APRÈS UTILISATION
- NETTOYAGE
- CONTRÔLE DU CÂBLE ÉLECTRIQUE
- BAC DE RAMASSAGE
- ENTRETIEN PÉRIODIQUE
- AFFÛTAGE DE LA LAME
- CONDUITS D'AÉRATION DU MOTEUR
- RÉSOLUTION DES PANNES
- TRANSPORT
- STOCKAGE
- RECYCLAGE
- GARANTIE
- PÉRIODE DE GARANTIE
- EXCLUSIONS
- TERRITOIRE
- EN CAS D'INCIDENT
- ATTENTION
- DÉCLARATION DE CONFORMITÉ (CE)
- NOTES
- INDEX
Marque : GARLAND
Modèle : Grass 600 LE
Catégorie : Tondeuse à gazon
