Caractéristiques	Détails
Type de caméscope	Caméscope numérique
Résolution vidéo	1920 x 1080 pixels (Full HD)
Capteur	Capteur CMOS Exmor R
Zoom optique	30x
Stabilisation d'image	Stabilisation d'image optique SteadyShot
Écran	Écran LCD de 3 pouces
Connectivité	HDMI, USB, Wi-Fi
Format d'enregistrement	AVCHD, MP4
Autonomie de la batterie	Environ 2 heures
Poids	Environ 300 g
Dimensions	Approx. 56 x 128 x 60 mm
Maintenance	Nettoyer régulièrement l'objectif et le boîtier, vérifier les mises à jour du firmware
Sécurité	Ne pas exposer à l'humidité, éviter les chocs physiques
Accessoires inclus	Chargeur, batterie, câble USB
Garantie	2 ans

FOIRE AUX QUESTIONS - HDRPJ430E SONY

Comment démarrer le caméscope SONY HDRPJ430E ?

Pour démarrer le caméscope, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est chargée.

Comment transférer des vidéos sur mon ordinateur ?

Connectez le caméscope à votre ordinateur à l'aide d'un câble USB. Sélectionnez 'Mode de lecture' sur le caméscope, puis accédez aux fichiers via votre gestionnaire de fichiers sur l'ordinateur.

Pourquoi mon caméscope ne s'allume-t-il pas ?

Vérifiez si la batterie est correctement insérée et chargée. Si la batterie est complètement déchargée, essayez de la recharger pendant au moins une heure.

Comment changer la résolution d'enregistrement ?

Accédez au menu des paramètres, sélectionnez 'Qualité d'enregistrement' et choisissez la résolution souhaitée entre les options disponibles.

Mon caméscope fait-il des enregistrements audio ?

Oui, le SONY HDRPJ430E est équipé d'un microphone intégré pour enregistrer l'audio lors de vos vidéos. Vous pouvez également connecter un microphone externe si nécessaire.

Comment utiliser le projecteur intégré ?

Pour utiliser le projecteur, assurez-vous que le caméscope est allumé, puis appuyez sur le bouton de projection. Ajustez la mise au point et la luminosité selon vos besoins.

Que faire si l'écran est noir ?

Vérifiez si l'objectif est bien ouvert et si le caméscope est en mode 'Lecture'. Si l'écran reste noir, essayez de redémarrer l'appareil.

Comment formater la carte mémoire ?

Allez dans le menu des paramètres, sélectionnez 'Formatage de la carte mémoire' et suivez les instructions à l'écran pour formater la carte.

Quelle est la capacité maximale de la carte mémoire ?

Le SONY HDRPJ430E prend en charge les cartes mémoire SD/SDHC/SDXC jusqu'à 64 Go.

Comment régler la date et l'heure sur le caméscope ?

Accédez au menu des paramètres, sélectionnez 'Date et Heure', puis réglez-les selon votre fuseau horaire.

MODE D'EMPLOI HDRPJ430E SONY

Consultez également :

Siehe auch unter:

Zie ook:

Mode d'emploi du caméscope

FR

Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur notre site Web d'assistance client.

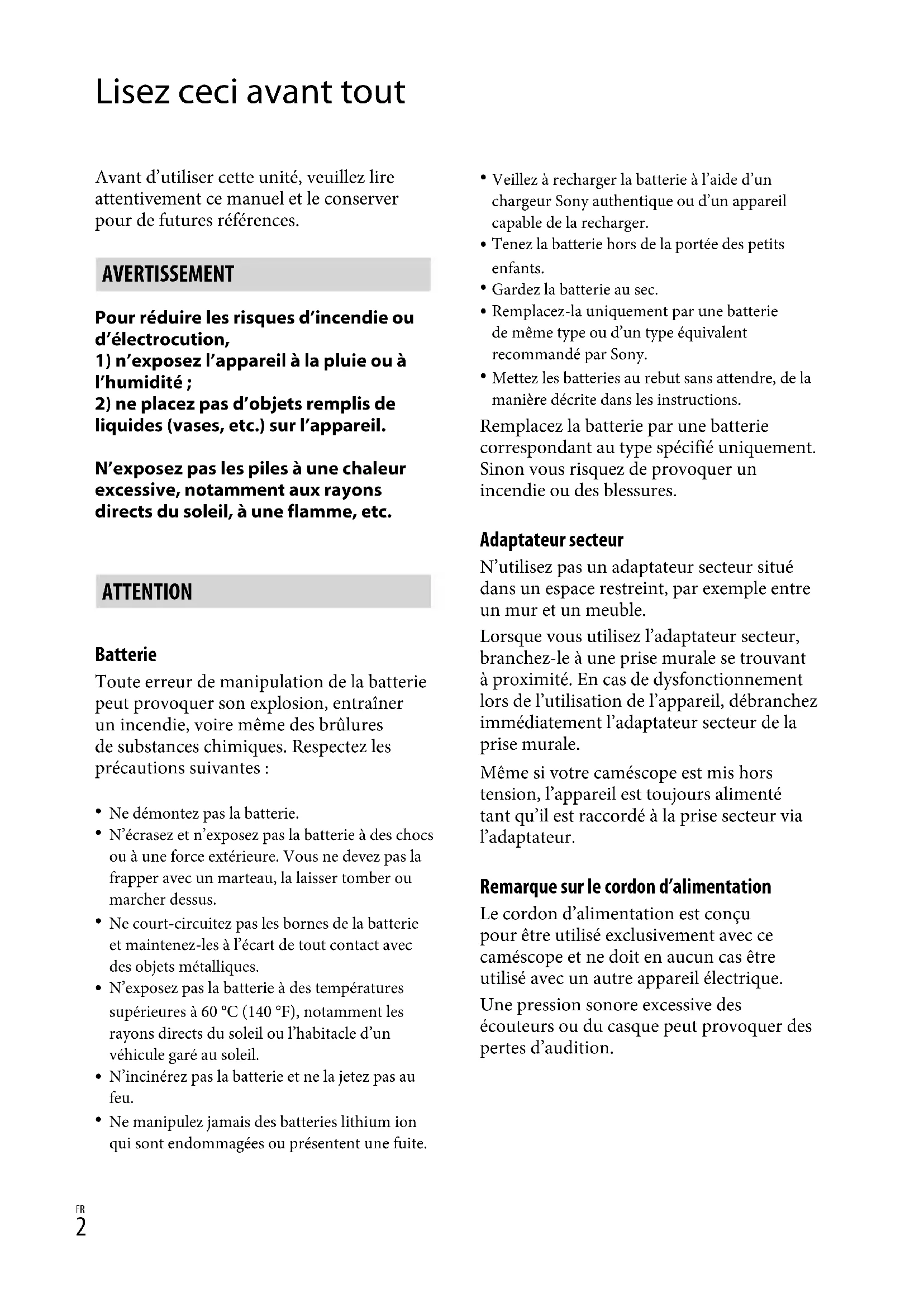

Lisez ceci avant tout

Avant d'utiliser cette unité, veuillez lire attentivement ce manuel et le conserver pour de futures références.

AVERTISSEMENT

Pour réduire les risques d'incendie ou d'électrocution,

1) n'exposez l'appareil à la pluie ou à l'humidité ;
2) ne placez pas d'objets remplis de liquides (vases, etc.) sur l'appareil.

N'exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

ATTENTION

Batterie

Toute erreur de manipulation de la batterie peut provoquer son explosion, entraîner un incendie, voire même des brûlures de substances chimiques. Respectez les précautions suivantes :

• Ne démontez pas la batterie.
• N'écrasez et n'exposez pas la batterie à des chocs ou à une force extérieure. Vous ne devez pas la frapper avec un marteau, la laisser tomber ou marcher dessus.
• Ne court-circuitez pas les bornes de la batterie et maintenez-les à l'écart de tout contact avec des objets métalliques.
• N'exposez pas la batterie à des températures supérieures à 60 °C (140 °F), notamment les rayons directs du soleil ou l'habitacle d'un véhicule garé au soleil.
• N'incinérez pas la batterie et ne la jetez pas au feu.

• Ne manipulez jamais des batteries lithium ion qui sont endommagées ou présentent une fuite.

• Veillez à recharger la batterie à l'aide d'un chargeur Sony authentique ou d'un appareil capable de la recharger.

• Tenez la batterie hors de la portée des petits enfants.
  • Gardez la batterie au sec.
• Remplacez-la uniquement par une batterie de même type ou d'un type équivalent recommandé par Sony.
• Mettez les batteries au rebut sans attendre, de la manière décrite dans les instructions.

Remplacez la batterie par une batterie correspondant au type spécifié uniquement. Sinon vous risquez de provoquer un incendie ou des blessures.

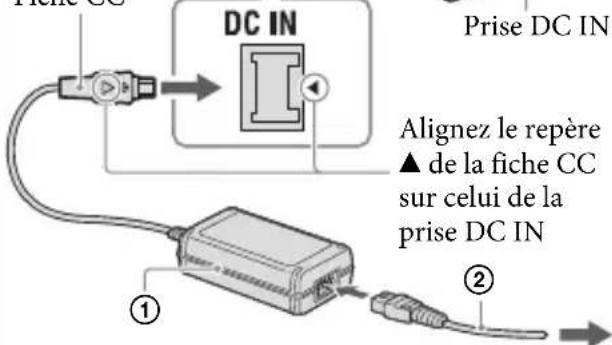

Adaptateur secteur

N'utilisez pas un adaptateur secteur situé dans un espace restreint, par exemple entre un mur et un meuble.

Lorsque vous utilisez l'adaptateur secteur, branchez-le à une prise murale se trouvant à proximité. En cas de dysfonctionnement lors de l'utilisation de l'appareil, débranchez immédiatement l'adaptateur secteur de la prise murale.

Même si votre caméscope est mis hors tension, l'appareil est toujours alimenté tant qu'il est raccordé à la prise secteur via l'adaptateur.

Remarque sur le cordon d'alimentation

Le cordon d'alimentation est conçu pour être utilisé exclusivement avec ce caméscope et ne doit en aucun cas être utilisé avec un autre appareil électrique.

Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d'audition.

POUR LES CLIENTS EN EUROPE

CE

Par la présente Sony Corporation déclare que l'appareil caméscope numérique HD (HDR-CX410VE/PJ420VE) est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante: http://www.compliance.sony.de/

Avis aux consommateurs des pays appliquant les Directives UE

Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation européenne doivent être adressées à son représentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

Pour toute question relative au Service Après-Vente ou à la Garantie, merci de bien vouloir vous référer aux coordonnées qui vous sont communiquées dans les documents «Service (SAV)» ou Garantie.

Cet appareil a été testé et jugé conforme aux limites établies par la réglementation EMC visant l'utilisation de câbles de connexion de moins de 3 mètres (9,8 pi.).

Attention

Le champ électromagnétique à des fréquences particulières peut avoir une incidence sur l'image et le son de cet appareil.

Avis

Si l'électricité statique ou les champs électrostatiques entraînent une interruption lors du transfert des données (échec), redémarrez l'application ou débranchez, puis rebranchez le câble de connexion (USB, etc.).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

FR

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorporé sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

À propos du réglage de la langue

- Si nécessaire, modifiez la langue d'affichage à l'écran avant d'utiliser votre caméscope (p. 19). Des captures d'écran dans votre langue sont utilisées pour illustrer les procédures d'utilisation.

Enregistrement

- Avant le début de toute prise de vue, testez cette fonction pour vous assurer que l'image et le son sont enregistrés sans problème.

- Aucune compensation relative au contenu de l'enregistrement ne sera accordée, même si la prise de vue ou la lecture se révèle impossible en raison d'un mauvais fonctionnement du caméscope, du support d'enregistrement, etc.

- Les standards de télévision couleur sont différents d'un pays ou d'une région à l'autre. Pour visionner vos enregistrements sur un téléviseur, vous devez disposer d'un téléviseur qui prend en charge le format de signal pour votre caméscope. Pour obtenir des détails sur le format du signal, reportez-vous à la section « Comment utiliser ce manuel » (p. 7).

- Les programmes de télévision, les films, les cassettes vidéo et autres enregistrements peuvent être protégés par des droits d'auteur. Leur enregistrement non autorisé peut constituer une violation de la législation sur les droits d'auteur.

Remarques sur l'utilisation

- Ne faites rien de ce qui suit. Dans le cas contraire, le support d'enregistrement pourrait être endommagé, les images enregistrées pourraient être impossibles à lire ou perdues, ou d'autres mauvais fonctionnements pourraient survenir.

- Éjecter la carte mémoire alors que le témoin d'accès (p. 21) est allumé ou clignote

- Retirer la batterie ou l'adaptateur secteur du caméscope, ou soumettre ce dernier à un choc mécanique ou à des vibrations alors que le témoin POWER/CHG (chargement) (p. 16) est allumé ou clignote en vert ou alors que le témoin d'accès (p. 21) est allumé ou clignote

- Lorsque le caméscope est connecté à d'autres appareils via une connexion USB et qu'il est allumé, ne fermez pas le panneau LCD. Les données d'image qui ont été enregistrées pourraient être perdues.

- Utilisez le caméscope conformément aux réglementations locales.

Panneau LCD

- L'écran LCD est issu d'une technologie de très haute précision si bien que plus de 99,99 % des pixels sont opérationnels pour une utilisation efficace. Cependant, des petits points noirs et/ou lumineux (blancs, rouges, bleus ou verts) peuvent apparaître en permanence sur l'écran LCD. Ces points sont normaux et résultent du processus de fabrication ; ils n'affectent en aucun cas la qualité de l'enregistrement.

Points noirs

Points blancs, rouges, bleus ou verts

A propos de ce manuel, des illustrations et des indications à l'écran

- Les images d'illustration utilisées dans ce manuel ont été capturées à l'aide d'un appareil photo numérique. Elles peuvent donc paraître différentes des images et indicateurs que vous voyez réellement sur votre caméscope. En outre, les illustrations de votre caméscope et ses indications à l'écran sont grossies ou simplifiées pour une meilleure compréhension.

- La conception et les spécifications de votre caméscope et des accessoires peuvent être modifiées sans avis préalable.

- Dans ce manuel, la mémoire interne (modèles avec mémoire interne) du caméscope et la carte mémoire sont appelées « supports d'enregistrement ».

- Dans ce manuel, les disques DVD enregistrés avec une qualité d'image haute définition (HD) sont appelés disques d'enregistrement AVCHD.

En apprendre davantage sur le caméscope (Guide de l'utilisateur du « Handycam »)

Guide de l'utilisateur du « Handycam » est un manuel en ligne. Consultez-le pour des instructions détaillées sur les nombreuses fonctions du caméscope.

1 Accès à la page de l'assistance de Sony.

http://www.sony.net/SonyInfo/Support/

2 Sélectionnez votre pays ou région.

3 Recherchez le nom du modèle de votre caméscope au sein des pages d'assistance.

- Vérifiez le nom du modèle sur la partie inférieure de votre caméscope.

Comment utiliser ce manuel

Dans ce manuel, les différences de spécifications de chaque modèle sont décrites simultanément.

Si vous trouvez la description « Modèles avec... » telle que celle indiquée ci-dessous, vérifiez dans ce chapitre si la description s'applique à votre caméscope.

• (M odèles avec GPS)
• (Modèles avec le système colorimétrique NTSC)

Pour vérifier le nom du modèle de votre caméscope

Consultez la partie inférieure de votre caméscope.

Nom du modèle (HDR-xxx)

Différences en termes de fonctions

Nom du modèle	Support d'enregistrement		Format du signal	Connexion USB	GPS
	Mémoire interne + carte mémoire	Carte mémoire
HDR-CX400E	-	√	PAL	Sortie uniquement	-
HDR-CX410VE	-	√	PAL	Sortie uniquement	√
HDR-CX430VE/PJ420VE/PJ430VE	√	-	PAL	Sortie uniquement	√
HDR-CX510E/PJ420E/PJ430E/PJ510E	√	-	PAL	Sortie uniquement	-
HDR-PJ430	√	-	NTSC Entrée/Sortie		-
HDR-PJ430V	√	-	NTSC Entrée/Sortie		√

Différences en termes de matériel

Les illustrations utilisées dans ce manuel sont basées sur le modèle HDR-PJ420E.

Nom du modèle Projecteur
HDR-CX400E/CX410VE/CX430VE/CX510E	-
HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E	√

Remarques

• Pour les éléments suivants, les descriptions sont expliquées avec le nom du modèle.
  – Réglementation relative à la sécurité (p. 2)
• Pièces et commandes (p. 12)
• Listes des menus (p. 49)
• Spécifications (p. 64)
• Durée d'enregistrement de films/nombre de photos pouvant être enregistrées (p. 56)

Table des matières

Lisez ceci avant tout....2

En apprendre davantage sur le caméscope (Guide de l'utilisateur du « Handycam »)....5

Comment utiliser ce manuel....7

Différences en termes de fonctions....7

Différences en termes de matériel 8

Pièces et commandes.... 12

Préparation

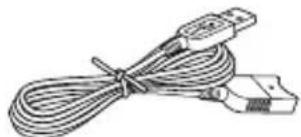

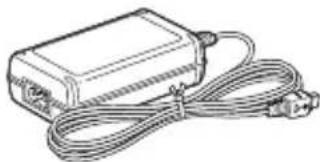

Éléments fournis 15

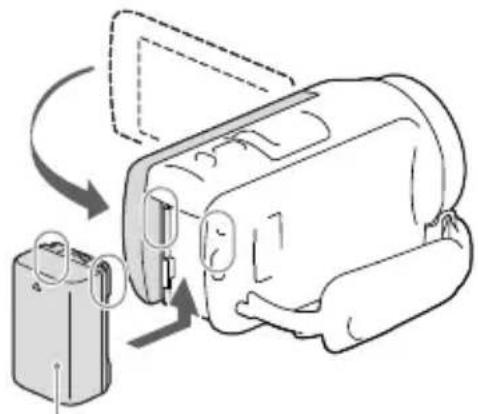

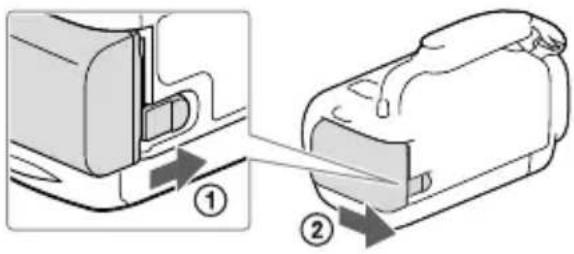

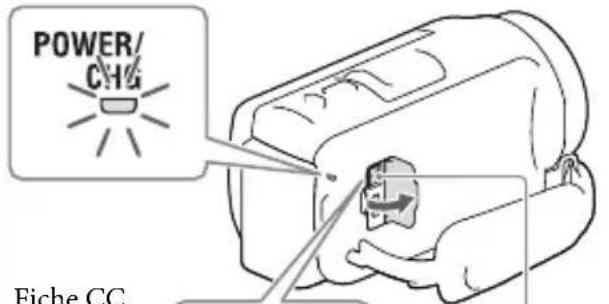

Charger la batterie.... 16

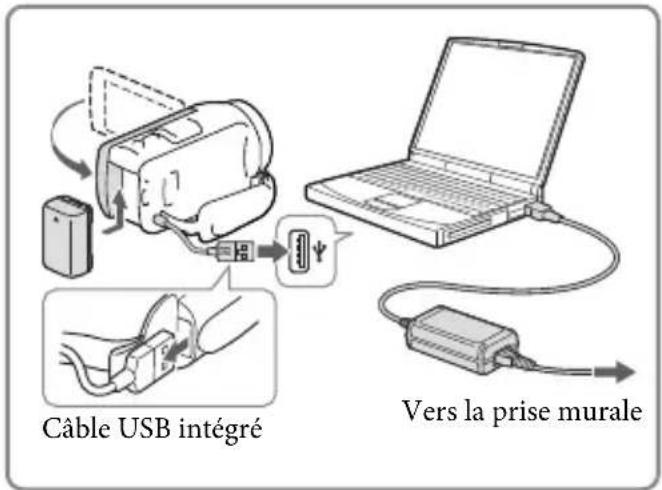

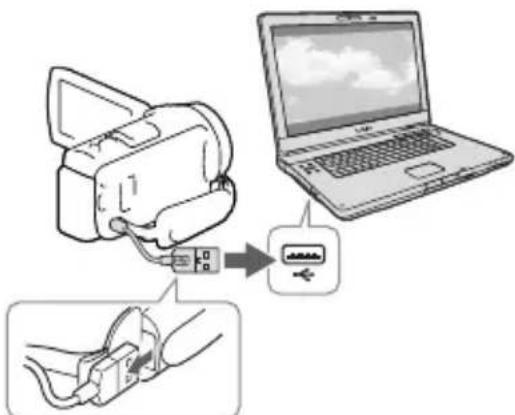

Charger la batterie en utilisant votre ordinateur 17

Chargement de la batterie à l'étranger 18

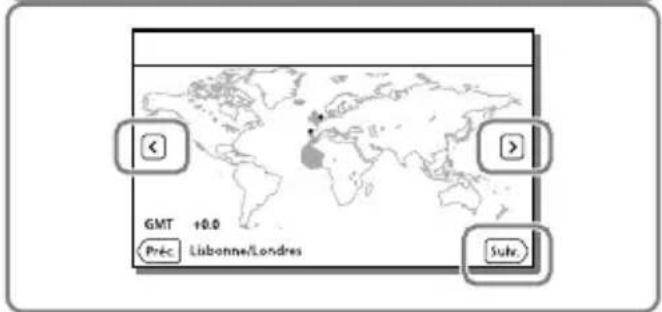

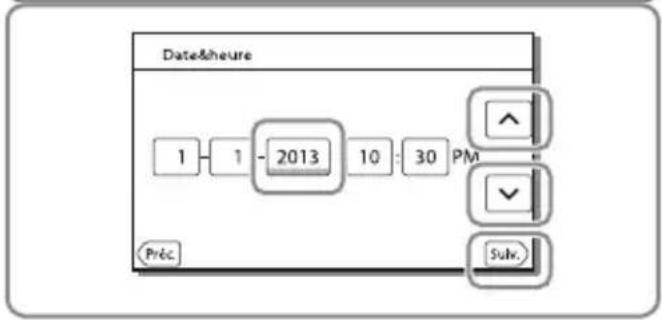

Mise sous tension et réglage de la date et de l'heure 19

Modification du réglage de la langue 20

Préparation du support d'enregistrement 21

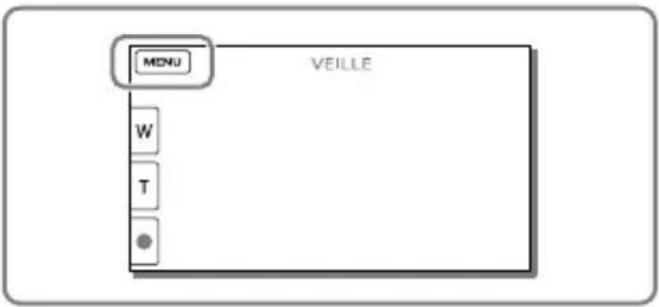

Sélection d'un support d'enregistrement (Modèles avec mémoire interne) 21

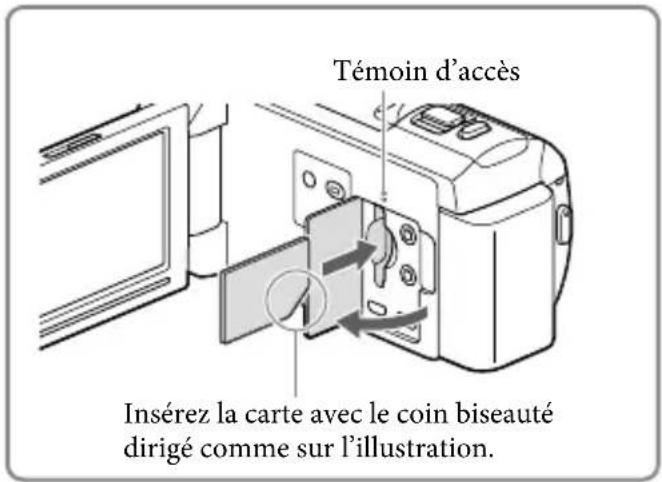

Insertion d'une carte mémoire.... 21

Enregistrement/Lecture

Enregistrement 23

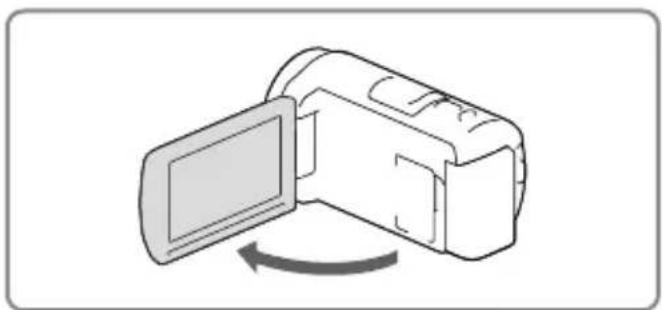

Enregistrement de films.... 23

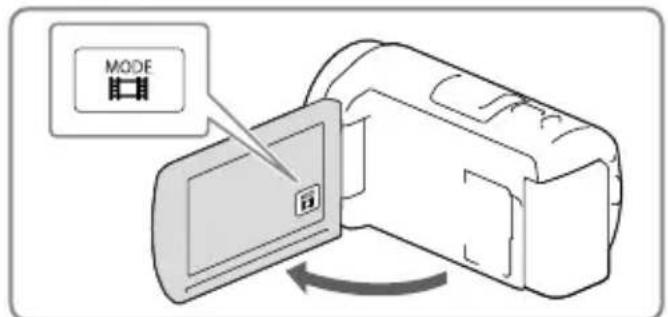

Prises de photos 24

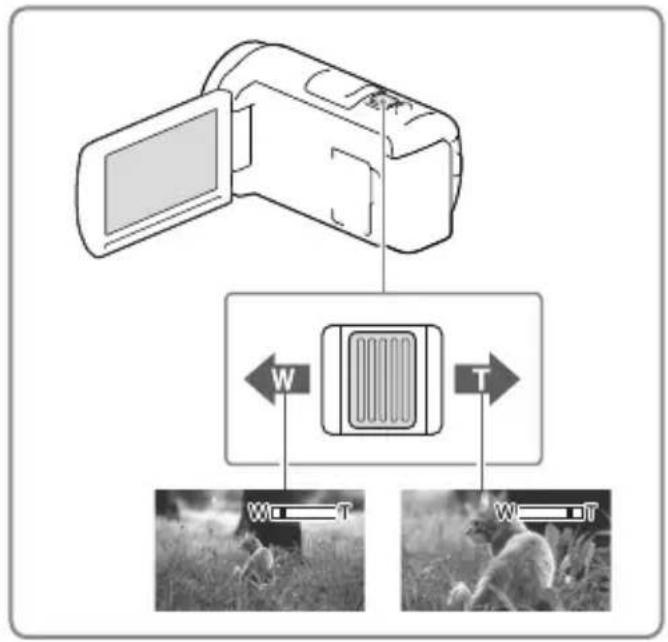

Zoom....26

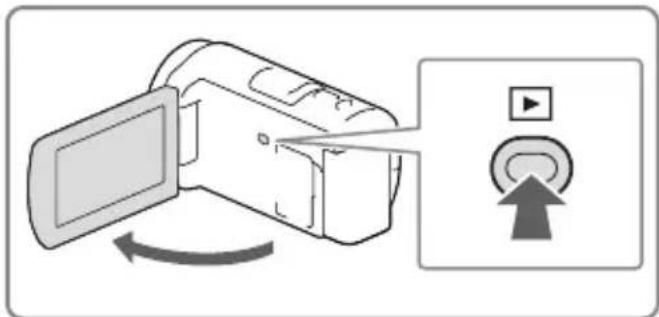

Lecture 27

Opérations avancées

Enregistrement d'images avec différents paramètres 30

Sélection de la qualité d'image des films (Mode d'enregistrement).... 30

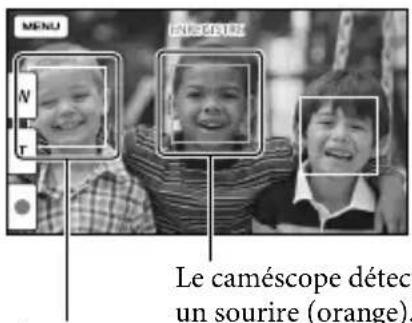

Capture automatique des sourires (Détection de sourire) 30

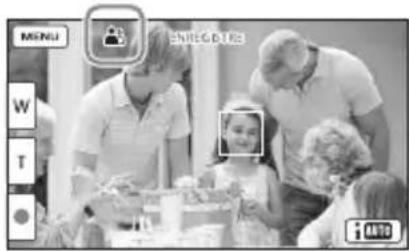

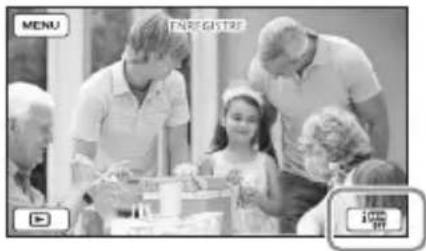

Sélection automatique du réglage adapté à la situation d'enregistrement (Mode Auto Intelligent).... 31

Sélection du format d'enregistrement des films.... 32

Enregistrement des informations sur votre position (Modèles avec GPS).... 32

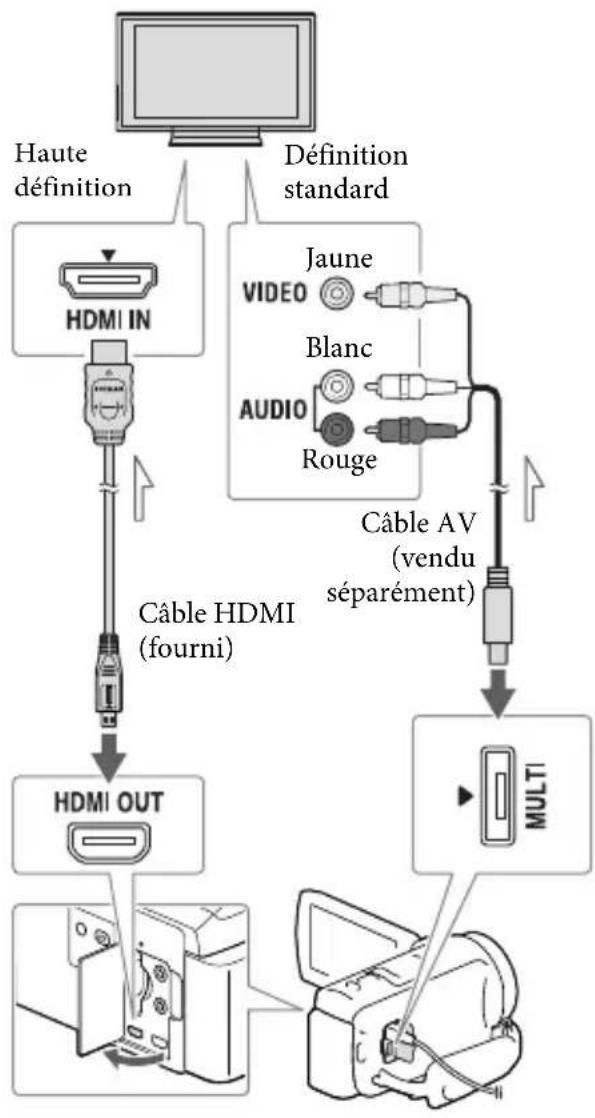

Lecture d'images sur un téléviseur 33

Profiter du son surround 5,1 canaux.... 34

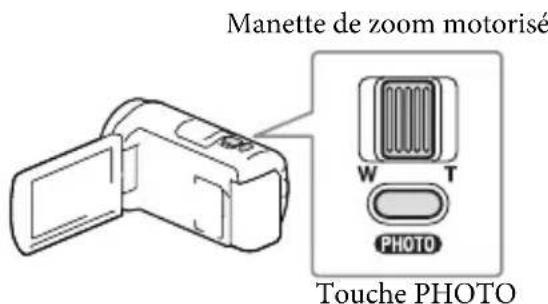

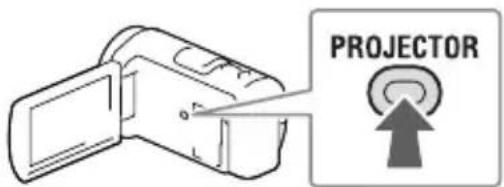

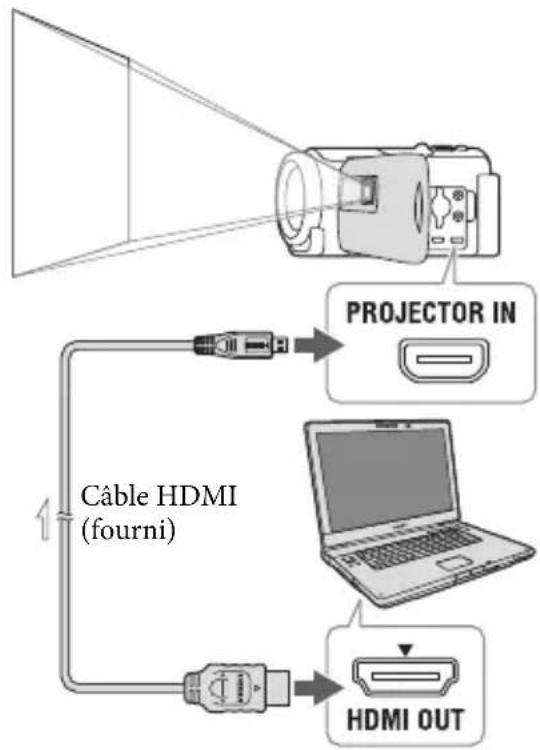

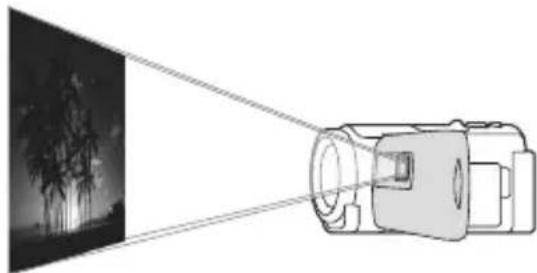

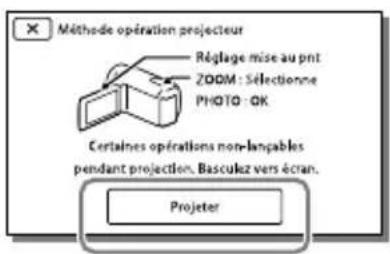

Utilisation du projecteur intégré (Modèles avec un projecteur).... 35

Édition

Édition sur votre caméscope.... 37

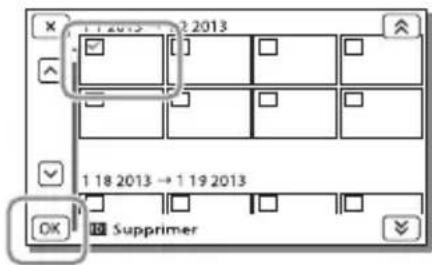

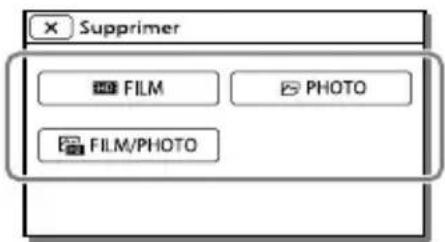

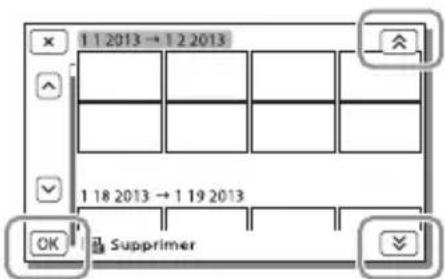

Suppression de films ou de photos 37

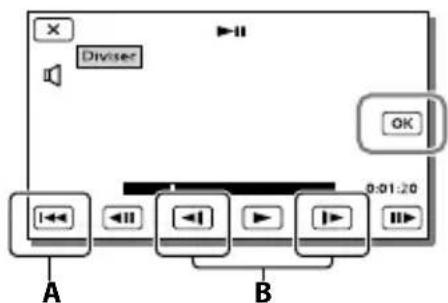

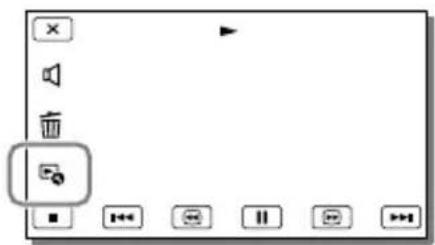

Division d'un film 38

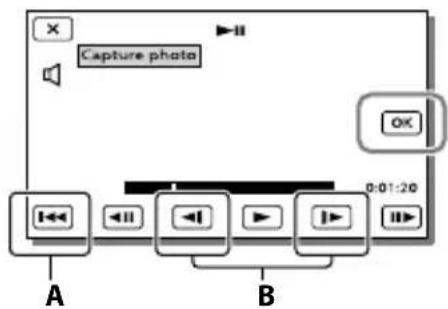

Capture de photos à partir d'un film (Modèles avec mémoire interne ou modèles avec fonction d'entrée USB).... 38

Sauvegarde de films et de photos sur un ordinateur

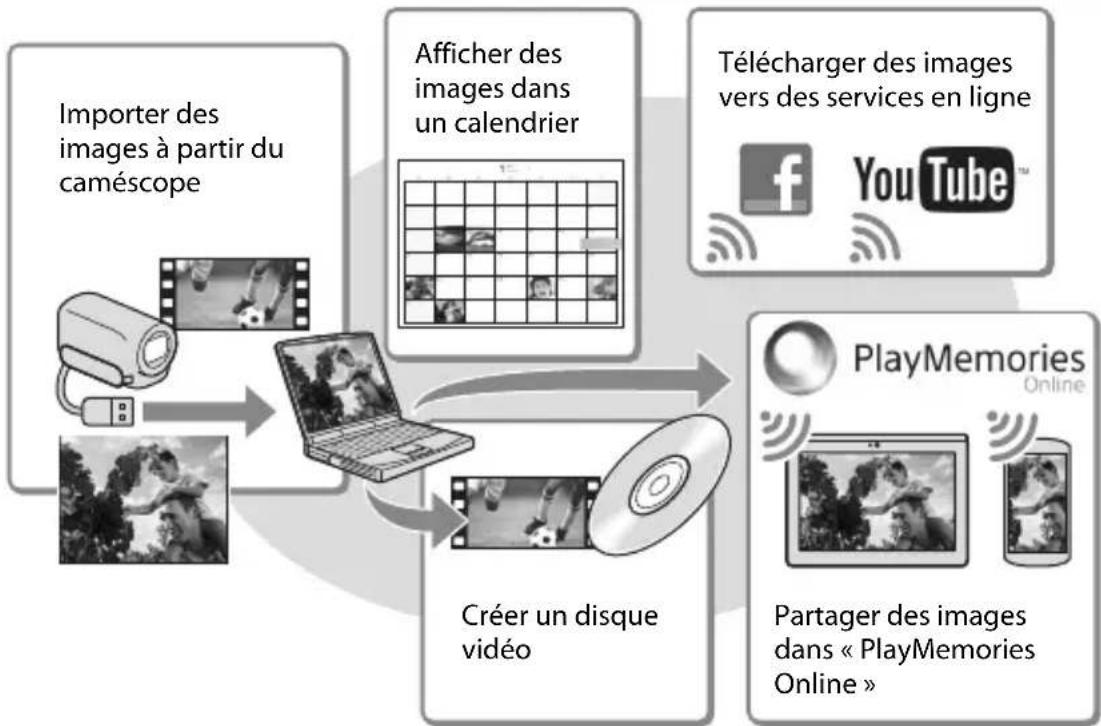

Lecture d'images sur un ordinateur 40

Ce que vous pouvez faire avec le logiciel « PlayMemories Home » (Windows).... 40

Logiciel pour Mac.... 40

Préparation d'un ordinateur (Windows).... 41

Vérification du système informatique 41

Installation du logiciel « PlayMemories Home » sur votre ordinateur ..... 41

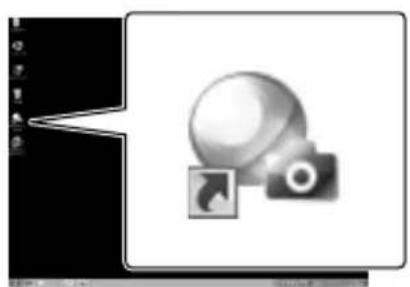

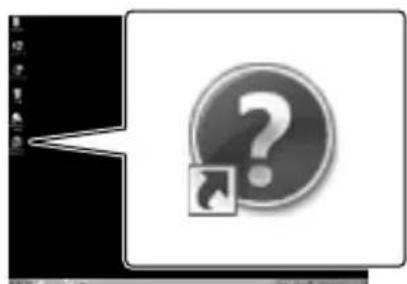

Démarrage du logiciel « PlayMemories Home » 43

Sauvegarde d'images sur un périphérique de stockage externe

Création d'un disque avec une qualité d'image standard (STD) à l'aide d'un enregistreur.... 44

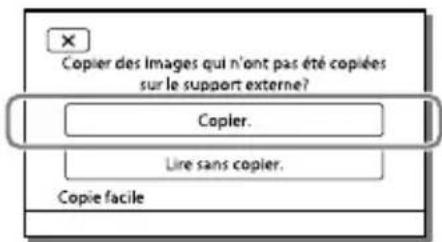

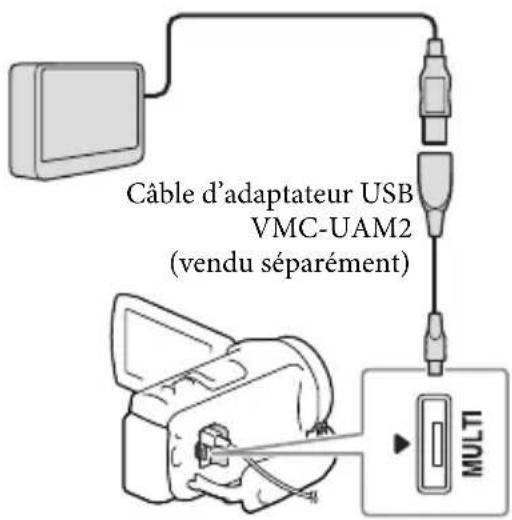

Sauvegarde d'images sur un périphérique de stockage externe avec une qualité d'image haute définition (HD).... 45

Personnalisation de votre caméscope

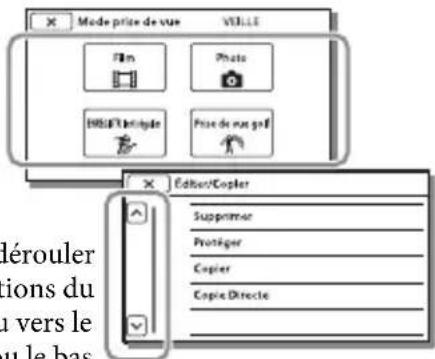

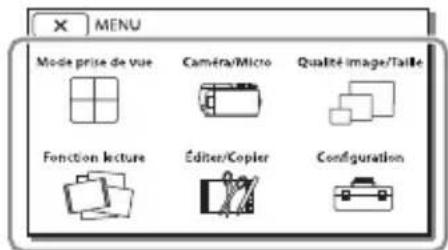

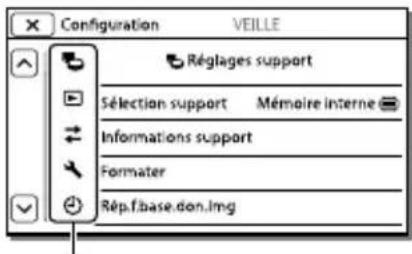

Utilisation des menus 48

Liste des options des menus.... 49

Divers/Index

Dépannage.... 53

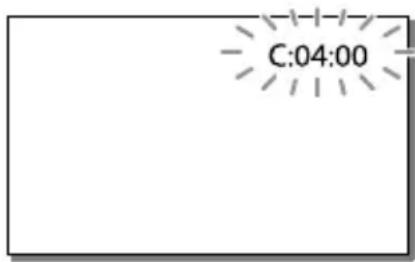

Code d'autodiagnostic/Indicateurs d'avertissement 54

Durée d'enregistrement de films/nombre de photos pouvant être enregistrées... 56

Durée de prise de vue et de lecture prévisible en fonction de la batterie... 56

Durée de prise de vue prévisible pour les films.... 57

Nombre prévisible de photos pouvant être enregistrées 59

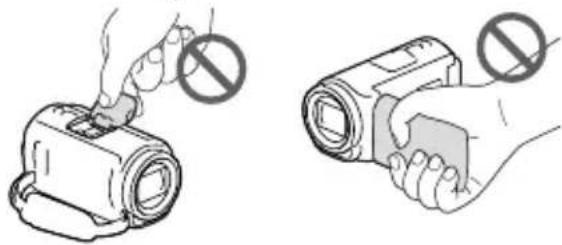

À propos de la manipulation de votre caméscope.... 60

Caractéristiques 64

CONTRAT DE LICENCE D'UTILISATEUR FINAL POUR LES DONNÉES DE CARTES POUR LES CAMÉSCOPES NUMÉRIQUES (Modèles avec GPS).... 67

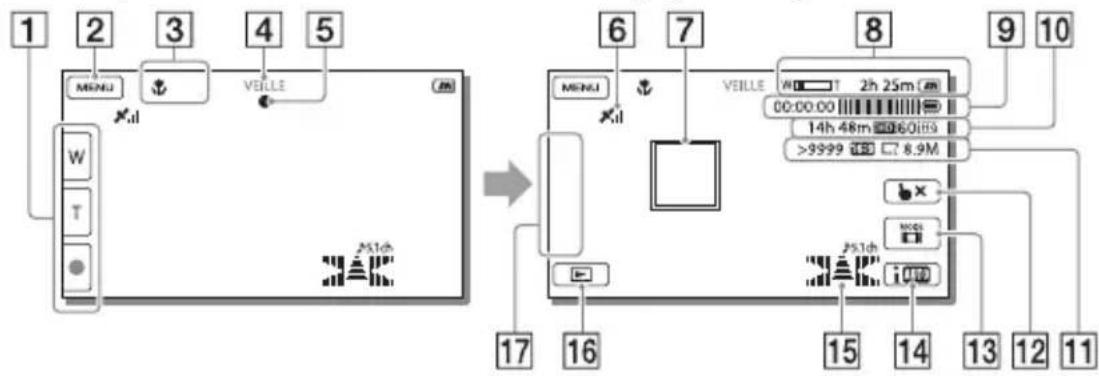

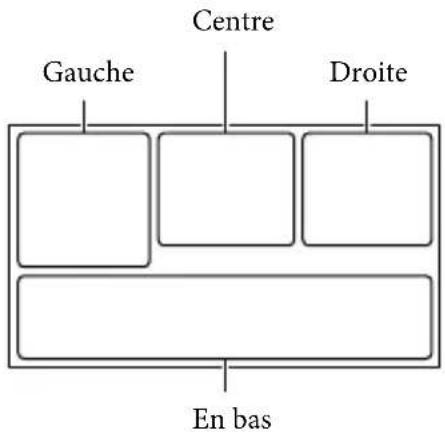

Indications à l'écran.... 70

Index....72

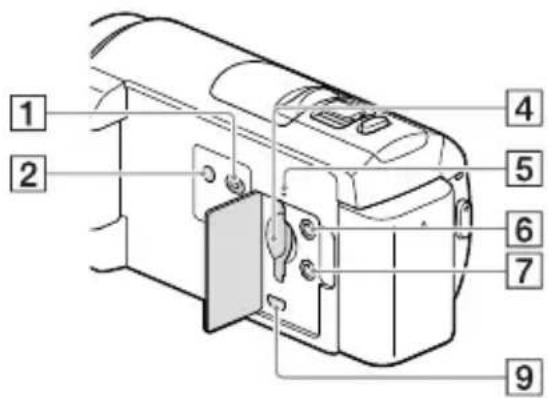

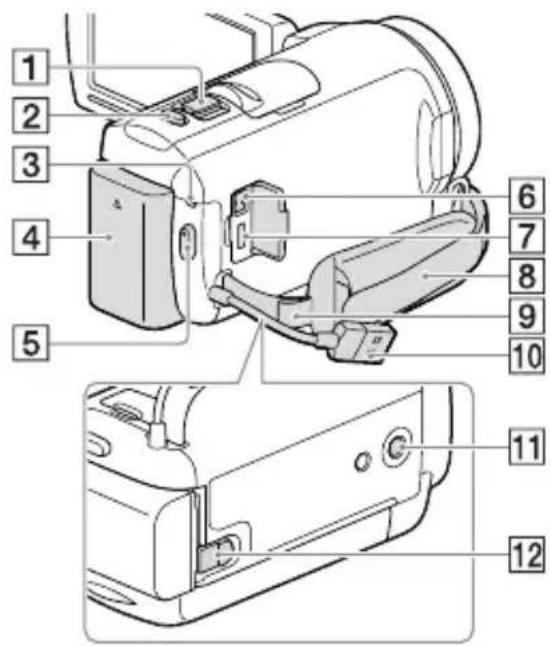

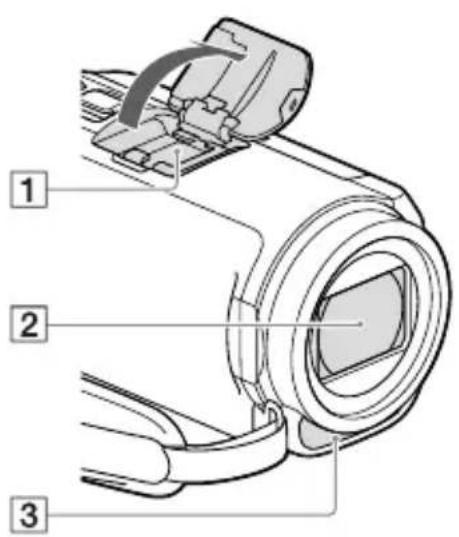

Pièces et commandes

Les numéros entre parenthèses correspondent aux pages de référence.

Pour obtenir des détails sur les accessoires compatibles avec la Griffe multi-interface, visitez le site Web Sony de votre région ou contactez votre revendeur Sony ou un centre de service après-vente agréé Sony.

Le fonctionnement avec les accessoires d'autres fabricants n'est pas garanti.

2 Objectif (objectif G)
3 Microphone intégré

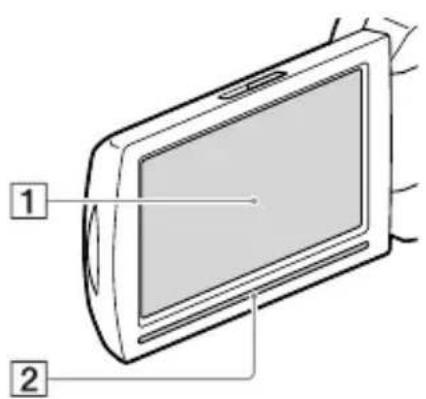

1 Écran LCD/Écran tactile (19, 20)

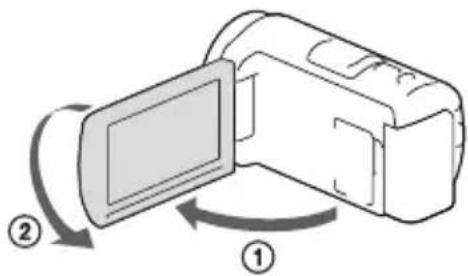

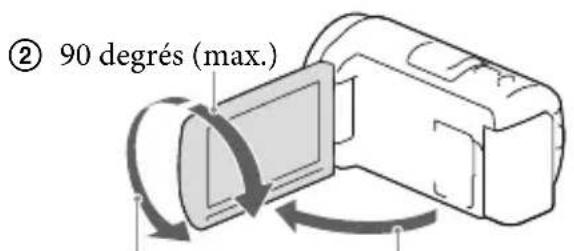

Si vous faites pivoter le panneau LCD de 180 degrés, vous pouvez fermer le panneau LCD avec l'écran LCD tourné vers l'extérieur. Cette position est pratique pour la lecture.

2 Enceinte

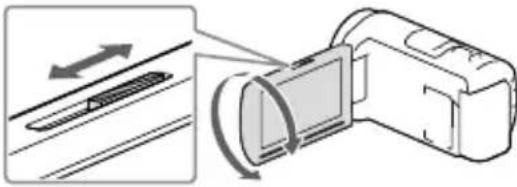

3 Manette PROJECTOR FOCUS (35)

4 Objectif du projecteur (35)

⑤ Antenne GPS (HDR-CX410VE/CX430VE/PJ420VE/PJ430V/PJ430VE)

Une antenne GPS est située dans le panneau LCD.

HDR-CX400E/CX410VE/CX430VE/CX510E

1 Touche (Afficher Images)
2 Touche POWER
3 Touche PROJECTOR (35)
4 Logement de carte mémoire (21)
5 Témoin d'accès à la carte mémoire (21) Lorsque le témoin est allumé ou clignote, votre caméscope est en train de lire ou d'écrire des données.
6 Prise (microphone) (PLUG IN POWER)
7 Prise Ⓞ (casque)
8 Prise PROJECTOR IN (36)
9 Prise HDMI OUT (33)

Prend en charge les périphériques micro USB compatibles.

8 Poignée
9 Boucle pour courroie d'épaule
10 Câble USB intégré (17)
11 Logement du trépied

Fixez un trépied (vendu séparément : la longueur de la vis doit être inférieure à 5,5 mm).

Selon les spécifications du trépied, il est possible que votre caméscope ne se fixe pas dans le bon sens.

12 Manette de déblocage BATT (batterie) (18)

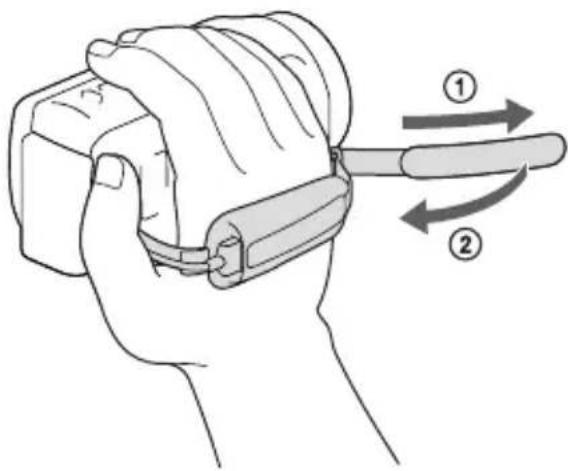

Pour serrer la poignée

Pour fixer la bague de réduction

Alignez correctement la bague de réduction avec le caméscope (①), puis tournez-la dans le sens de la flèche jusqu'à ce qu'elle se verrouille en position (②).

• Vous pouvez basculer le diamètre du filtre sur 37 mm en fixant la bague de réduction, ce qui vous permet d'utiliser le convertisseur recommandé.
• Vous ne pouvez pas fixer l'extrémité de l'objectif grand angle/l'objectif grand angle si la bague de réduction est montée.
• Pour retirer la bague de réduction, tournez-la dans la direction opposée à la flèche.

Préparation

Éléments fournis

Les numéros entre ( ) indiquent la quantité fournie.

Caméscope (1)

Adaptateur secteur (1)

Cordon d'alimentation (1)

Câble prenant en charge la connexion USB (1)

- Le câble prenant en charge la connexion USB est conçu pour une utilisation avec ce caméscope uniquement. Utilisez celui-ci lorsque le câble USB intégré du caméscope (p. 17) est trop court pour le raccordement.

Bague de réduction (1)

« Mode d'emploi du caméscope » (ce manuel) (1)

Remarques

- Le logiciel « PlayMemories Home » et « Guide d'assistance de PlayMemories Home » peuvent être téléchargés à partir du site Web de Sony (p. 41).

Charger la batterie

1 Fermez l'écran LCD et fixez la batterie.

- Alignez le cran du caméscope sur la partie saillante de la batterie, puis faites glisser la batterie vers le haut.

2 Raccordez l'adaptateur secteur (①) et le cordon d'alimentation (②) à votre caméscope et à la prise murale.

• Le témoin POWER/CHG (chargement) s'allume en orange.
• Le témoin POWER/CHG (chargement) s'éteint lorsque la batterie est complètement chargée. Débranchez l'adaptateur secteur de la prise DC IN de votre caméscope.

Témoin POWER/CHG (chargement)

POWER/ CHG Fiche CC

Prise DC IN DC IN Prise DC IN Alignez le repère ▲ de la fiche CC sur celui de la prise DC IN ① ②

Vers la prise murale

Remarques

• Vous ne pouvez pas fixer une batterie « InfoLITHIUM » d'une série autre que V sur votre caméscope.
• Lorsque vous fixez un éclairage vidéo (vendue séparément), il est recommandé d'utiliser une batterie NP-FV70 ou NP-FV100.
• Vo us ne pouvez pas utiliser la batterie NP-FV30 « InfoLITHIUM » avec votre caméscope.
• Par défaut, le caméscope est réglé pour que l'alimentation soit automatiquement coupée si vous le laissez inutilisé pendant environ 2 minutes, cela afin d'économiser la batterie ([Économie d'énergie], p. 52).

Charger la batterie en utilisant votre ordinateur

Mettez le caméscope hors tension, puis raccordez-le à un ordinateur allumé à l'aide du câble USB intégré.

Câble USB intégré Vers la prise murale

Pour recharger la batterie à l'aide d'un chargeur AC-UD10 USB/adaptateur secteur (vendu séparément)

Vous pouvez recharger la batterie en branchant le câble USB intégré à une prise murale à l'aide d'un chargeur AC-UD10 USB/adaptateur secteur (vendu séparément). Vous ne pouvez pas utiliser un appareil d'alimentation électrique portable CP-AH2R, CP-AL, ou AC-UP100 Sony (vendus séparément) pour recharger le caméscope.

Durée de chargement

Temps approximatif (en minutes) nécessaire au rechargement complet d'une batterie NP-FV50 (fournie) totalement déchargée.

Lors de l'utilisation de l'adaptateur secteur : 155 min. Lors de l'utilisation de votre ordinateur connecté avec le câble USB intégré : 280 min.

• Les durées de chargement indiquées ci-dessus sont mesurées lors du rechargement du caméscope à une température ambiante de 25 °C. Il est recommandé de recharger la batterie dans une plage de température allant de 10 °C à 30 °C.
  * Les durées de chargement sont mesurées sans utiliser le câble prenant en charge la connexion USB.

Fermez l'écran LCD. Faites glisser la manette de déblocage BATT (batterie) (①), puis retirez la batterie (②).

Pour utiliser votre caméscope en continu pendant une période prolongée

Raccordez l'adaptateur secteur et le cordon d'alimentation à votre caméscope et à la prise murale.

Pour obtenir des détails sur la procédure de raccordement de l'adaptateur secteur, reportez-vous à la section « Charger la batterie » (p. 16).

L'adaptateur secteur vous permet d'utiliser votre caméscope sans vous soucier de recharger la batterie.

Remarques sur l'adaptateur secteur

• Ne court-circuitez pas la fiche CC de l'adaptateur secteur ou les bornes de la batterie avec un objet métallique. Cela pourrait entraîner un problème de fonctionnement.
• Débranchez l'adaptateur secteur du caméscope en tenant à la fois le caméscope et la fiche CC.
  • Durée de l'enregistrement, durée de la lecture (p. 56)
  • Témoin de batterie restante (p. 25)

Chargement de la batterie à l'étranger

Vous pouvez charger la batterie dans n'importe quel pays ou région avec l'adaptateur secteur fourni dans la limite de 100 V - 240 V CA, 50 Hz/60 Hz. N'utilisez pas de transformateur de tension électronique.

Mise sous tension et réglage de la date et de l'heure

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

1 Ouvrez l'écran LCD de votre caméscope et mettez-le sous tension.

- Vous pouvez également mettre le caméscope sous tension en appuyant sur POWER (p. 13).

2 Sélectionnez la langue de votre choix, puis sélectionnez [Suiv.].

3 Sélectionnez la zone géographique de votre choix à l'aide de □ / ▶ puis appuyez sur [Suiv.].

4 Réglez [Heure été], sélectionnez le format de la date, ainsi que la date et l'heure.

• Si vous réglez [Heure été] sur [Act], l'horloge avance de 1 heure.
• Lorsque vous sélectionnez la date et l'heure, sélectionnez l'une des options et réglez la valeur avec ▲ / ▼
• Lorsque vous sélectionnez OK → , X l'opération de réglage de la date et de l'heure est terminée.

Appuyez sur la touche sur l'écran LCD.

GMT +0.0 Préc Lisbonne/Londres Subx

Date&heure 1 1 - 2013 10 : 30 PM Péc Sulv.

Modification du réglage de la langue

Vous pouvez changer la langue des indications à l'écran.

Sélectionnez MENU → [Configuration] → [Réglages généraux] → [Language Setting] → la langue désirée.

Mise hors tension de l'appareil

Fermez l'écran LCD ou appuyez sur la touche POWER (p. 13).

Réglage de l'angle du panneau LCD

Commencez par ouvrir le panneau LCD à 90 degrés par rapport au caméscope (①), puis ajustez ensuite l'angle (②).

② 90 degrés (max.)

② 180 degrés (max.) ① 90 degrés vers le caméscope

Désactivation des bips sonores

Sélectionnez MENU → [Configuration] → [Réglages généraux] → [Bip] → [Désact].

Remarques

• La date et l'heure d'enregistrement sont automatiquement enregistrées sur le support d'enregistrement. Elles ne sont pas affichées pendant l'enregistrement. Toutefois, vous pouvez les vérifier dans [Code données] pendant la lecture. Pour les afficher, sélectionnez MENU → [Configuration] → [Réglages lecture] → [Code données] → [Date/heure].
• Une fois l'horloge réglée, l'heure est réglée automatiquement avec [AJU auto horloge] et [AJU auto zone] réglés sur [Act]. Selon le pays ou la région sélectionné(e) pour votre caméscope, il est possible que l'horloge ne se règle pas automatiquement sur l'heure correcte. Dans ce cas, réglez [AJU auto horloge] et [AJU auto zone] sur [Désact] (modèles avec GPS).

[NO TEXT]

• [Mise ss tension/LCD] (p. 52)
- Nouveau réglage de la date et de l'heure : [Régl. date&heure] (p. 52)
- Étalonnage de l'écran tactile : [Calibration] (p. 52)

Préparation du support d'enregistrement

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Les supports d'enregistrement pouvant être utilisés apparaissent sur l'écran de votre caméscope sous la forme des icônes suivantes.

	Support d'enregistrement par défaut		Support d'enregistrement alternatif
Modèles sans mémoire interne		Carte mémoire	—
Modèles avec mémoire interne		Mémoire interne Carte mémoire

Remarques

- Vous ne pouvez pas sélectionnez un support d'enregistrement différent pour les films et les photos.

Sélection d'un support d'enregistrement (Modèles avec mémoire interne)

Sélectionnez MENU [Configuration] → [Réglages support] → [Sélection support] → le support de votre choix.

MENU VEILLE W T

Insertion d'une carte mémoire

Ouvrez le cache et insérez la carte mémoire jusqu'à ce qu'elle s'enclenche.

• L'écran [Préparation du fichier de la base de données d'images. Veuillez patienter.] s'affiche si vous insérez une nouvelle carte mémoire. Patientez jusqu'à ce que l'écran disparaisse.

Témoin d'accès Insérez la carte avec le coin biseauté dirigé comme sur l'illustration.

Ouvrez le cache et poussez délicatement la carte mémoire en une fois.

Remarques

• Pour garantir un fonctionnement correct de la carte mémoire, il est recommandé de la formater avec votre caméscope avant la première utilisation (p. 51). Le formatage de la carte mémoire effacera les données qu'elle contient et ces données seront irrécupérables. Enregistrez les données importantes sur votre ordinateur, etc.
• Si [Echec de la création d'un nouveau fichier dans la base de données d'images. L'espace libre peut être insuffisant.] s'affiche, formatez la carte mémoire (p. 51).
• Vérifiez le sens de la carte mémoire. Si vous forcez l'insertion de la carte mémoire dans le mauvais sens, vous risquez d'endommager la carte mémoire, le logement de carte mémoire ou les données d'image.
• Quand vous introduisez ou éjectez la carte mémoire, veillez à ce qu'elle ne soit pas éjectée trop brusquement et ne tombe pas.

Types de cartes mémoire compatibles avec le caméscope

	Classe de vitesse SD	Capacité (fonctionnement vérifié)	Décrite dans ce manuel
« Memory Stick PRO Duo » (Mark2)	—	Jusqu'à 32 Go	« Memory Stick PRO Duo »
« Memory Stick PRO-HG Duo »
« Memory Stick XC-HG Duo » Jusqu'à 64 Go
Carte mémoire SD	Classe 4 ou supérieure	Jusqu'à 64 Go Carte SDCarte mémoire SDHC
Carte mémoire SDXC

• Le fonctionnement n'est pas garanti avec toutes les cartes mémoire.

Remarques

• Il n'est pas possible d'utiliser une MultiMediaCard sur ce caméscope.
• Les films enregistrés sur des cartes mémoire « Memory Stick XC-HG Duo » et SDXC ne peuvent pas être importés vers ou lus sur des ordinateurs ou appareils AV ne prenant pas en charge le système de fichiers exFAT*, lorsque le caméscope est connecté à ces appareils à l'aide du câble USB. Confirmez au préalable que le périphérique de connexion prend en charge le système exFAT. Si vous connectez un périphérique ne prenant pas en charge le système exFAT et que l'écran de formatage apparaît, n'effectuez pas le formatage. Toutes les données enregistrées seront perdues.

* exFAT est un système de fichiers utilisé pour les cartes mémoire « Memory Stick XC-HG Duo » et SDXC.

[NO TEXT]

• Support d'enregistrement/de lecture/de montage : Indications à l'écran pendant l'enregistrement (p. 71)
• Durée d'enregistrement de films/nombre de photos pouvant être enregistrées (p. 56)

Enregistrement/Lecture

Enregistrement

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Par défaut, les films et les photos sont enregistrés sur le support suivant. Les films sont enregistrés selon une qualité d'image haute définition (HD).

Modèles sans mémoire interne : Carte mémoire

Modèles avec mémoire interne : Mémoire interne

Enregistrement de films

1 Ouvrez l'écran LCD.

2 Appuyez sur START/STOP pour lancer l'enregistrement.

• Pour arrêter l'enregistrement, appuyez de nouveau sur START/STOP.
• Vous pouvez enregistrer des photos pendant l'enregistrement d'un film en appuyant sur PHOTO (Capture double).

• Si vous fermez l'écran LCD pendant l'enregistrement de films, le caméscope cesse d'enregistrer.
• La durée de prise de vue en continu pour les films est d'environ 13 heures.
• Lorsqu'un fichier film dépasse 2 Go, le fichier de film suivant est créé automatiquement.
• Les états suivants seront indiqués si les données sont toujours en cours d'écriture sur le support d'enregistrement après la fin de l'enregistrement. Pendant ce temps-là, ne soumettez pas le caméscope à un choc ou à des vibrations, et ne retirez pas la batterie ou l'adaptateur secteur.

- Le témoin d'accès (p. 21) est allumé ou clignote ; - L'icône du support dans le coin supérieur droit de l'écran LCD clignote.

• Il est possible que vous ne puissiez pas prendre de photos selon le réglage sélectionné pour [Mode ENR] et [Img. par seconde].
• L'écran LCD de votre caméscope peut afficher des images d'enregistrement sur la totalité de l'écran (affichage en plein écran). Toutefois, cela est susceptible de provoquer une légère coupure des bords supérieur, inférieur, droit et gauche des images lors de leur lecture sur un téléviseur qui n'est pas compatible avec l'affichage en plein écran. Il est recommandé d'enregistrer des images avec [Quadrillage] réglé sur [Act] et en utilisant le cadre externe de [Quadrillage] (p. 50) comme guide.

• Durée d'enregistrement, nombre de photos enregistrables (p. 56)
  • [Sélection support] (Modèles avec mémoire interne) (p. 21)
• Temps d'enregistrement, capacité restante [Informations support] (p. 51)

Prises de photos

1 Ouvrez l'écran LCD et sélectionnez [MODE] → (Photo).

2 Appuyez légèrement sur PHOTO pour procéder à la mise au point, puis appuyez complètement sur cette touche.

- Lorsque la mise au point est correctement ajustée, le témoin de verrouillage AE/AF s'affiche sur l'écran LCD.

MODE


- Modification de la taille d'image : [ mille Img] (p. 50)

Affichage des options sur l'écran LCD

Les options disparaissent de l'écran LCD si le caméscope n'est pas sollicité pendant plusieurs secondes après l'allumage du caméscope ou le basculement entre les modes d'enregistrement de films et de photos.

Appuyez n'importe où sur l'écran LCD à l'exception des touches pour afficher des informations sur les icônes avec les fonctions pratiques pour l'enregistrement.

- Pour afficher les options sur l'écran LCD tout le temps : [Réglage affichage] (p. 50)

Les explications concernent ici les icônes pour les modes d'enregistrement de films et de photos. Pour plus d'informations, référez-vous à la page (entre parenthèses).

    subgraph Left
        K["MENU"] --> L["↓"]
        L --> M["VEILLE"]
        N["W"] --> O["×"]
        P["T"] --> Q["●"]
        R["VS1d"] --> S["VS1d"]
    end

    subgraph Right
        T["MENU"] --> U["×"]
        U --> V["VEILLE"]
        W["17"] --> X["16"]
        Y["15"] --> Z["14"]
        AA["13"] --> AB["12"]
        AC["11"] --> AD["11"]

1 Touche de zoom (W : Grand angle/T : Téléobjectif), touche START/STOP (en mode d'enregistrement de films), touche PHOTO (en mode d'enregistrement de photos)

2 Touche MENU (48)

3 État détecté par Mode Auto Intelligent (31)

4 Etat d'enregistrement ([VEILLE]/[ENREGISTRE])

5 Verrouillage AE/AF (exposition automatique/mise au point automatique) (24)

6 État de la triangulation GPS* (32)

7 Mise au point continue

8 Zoom, Batterie restante

9 Compteur (heures : minutes : secondes), Capture d'une photo, Support d'enregistrement/de lecture/de montage (71)

10 Estimation de la durée d'enregistrement restante, Qualité d'image d'enregistrement, Fréquence d'image, mode d'enregistrement (HD/STD), Taille des films (MP4) (30)

11 Nombre approximatif de photos enregistrables, Format (16:9 ou 4:3), Format photo (L/M/S)

12 Touche d'annulation de la mise au point continue

13 Touche [MODE] (Mode prise de vue) (24)

14 Touche Mode Auto Intelligent (31)

15 Mode audio (50), Affichage du niveau audio (50)

16 Touche Afficher Images (27)

17 Mon Bouton (vous pouvez attribuer vos fonctions préférées aux icônes qui s'affichent dans cette section) (50)

* Modèles avec GPS

Ouvrez le panneau LCD à 90 degrés par rapport au caméscope (①), puis faites-le pivoter à 180 degrés vers l'objectif (②).

Une image en miroir du sujet s'affiche sur l'écran LCD, mais l'image enregistrée est normale.

Déplacez la manette de zoom motorisé pour augmenter ou réduire la taille de l'image.

T (Téléobjectif) : Gros plan

• Vous pouvez agrandir les images jusqu'à 55 fois (Extended Zoom) leur taille initiale à l'aide de la manette de zoom motorisé.
• Déplacez légèrement la manette de zoom motorisé pour ralentir le zoom. Déplacez-la davantage pour accélérer le zoom.

• Laissez le doigt sur la manette de zoom motorisé. Si vous retirez le doigt de la manette de zoom motorisé, le son de fonctionnement de celle-ci risque d'être également enregistré.
• Vous ne pouvez pas changer la vitesse du zoom avec la touche / de l'écran LCD.
• Pour maintenir une mise au point nette, la distance minimale requise entre le caméscope et le sujet est d'environ 1 cm pour le grand angle et d'environ 80 cm pour le téléobjectif.
• Vous pouvez agrandir les images jusqu'à 30 fois à l'aide du zoom optique dans les cas suivants :

- Si [SteadyShot] n'est pas réglé sur [Activé]

- Si le mode 📄 (Photo) est sélectionné

[NO TEXT]

- Zoomer davantage : [Zoom numérique] (p. 49)

Lecture

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante : Fonctions et périphériques → p. 7

Vous pouvez rechercher des images enregistrées par date et heure d'enregistrement (Visualiser évènement) ou par lieu d'enregistrement (Visualiser carte (modèles avec GPS)).

1 Ouvrez l'écran LCD et appuyez sur la touche ▶ du caméscope pour passer en mode de lecture.

- Vous pouvez passer en mode de lecture en sélectionnant ▶ sur l'écran LCD (p. 25).

2 Sélectionnez pour déplacer l'événement désiré vers le centre (①), puis sélectionnez-le (②).

- Le caméscope affiche des images enregistrées comme événement automatiquement, en fonction de la date et de l'heure.

3 Sélectionnez l'image.

- Le caméscope lance la lecture à partir de l'image sélectionnée et jusqu'à la dernière image de l'événement.

4 Sélectionnez les touches appropriées sur l'écran LCD pour diverses opérations de lecture.

	Volume		Précédent/suivant
	Supprimer		Avance rapide/retour rapide
	Contexte		Lecture/pause
	Arrêt		Lit/arrête la lecture de diaporamas

• Certaines touches décrites ci-dessus peuvent ne pas apparaître, selon l'image qui est lue.
• Au fur et à mesure que vous appuyez sur 📄 / pendant la lecture, la vitesse de lecture augmente environ 5 fois → environ 10 fois → environ 30 fois → environ 60 fois.
• Sélectionnez / en cours de pause pour lire un film en vitesse lente.
• Pour répéter un diaporama, sélectionnez → [Rég. diaporama].

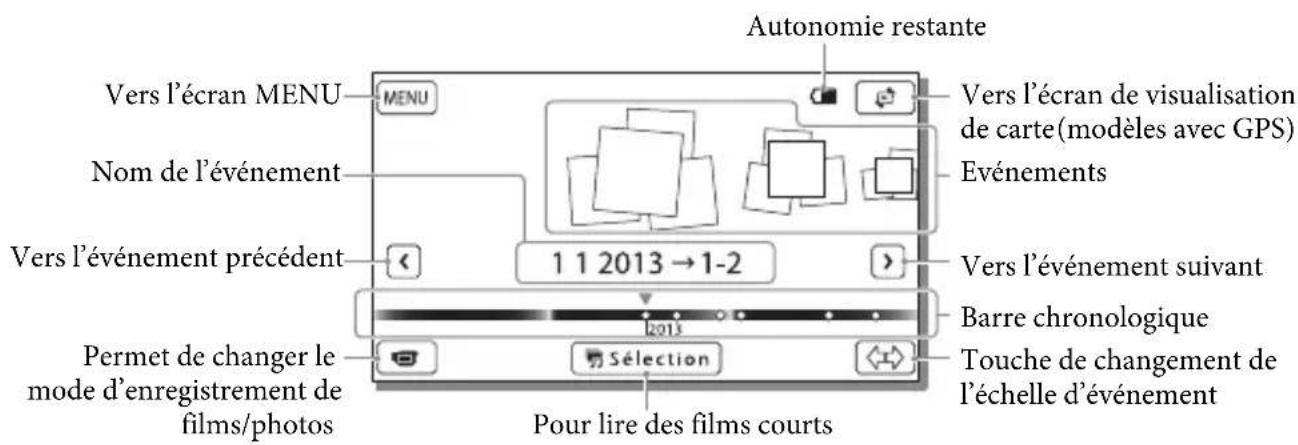

Affichage à l'écran de visualisation d'événements

Autonomie restante Vers l'écran MENU MENU Nom de l'événement Vers l'événement précédent 1 1 2013 → 1-2 Permet de changer le mode d'enregistrement de films/photos Pour lire des films courts Sélection Autonomie restante Vers l'écran de visualisation de carte(modèles avec GPS) Evénements Vers l'événement suivant Barre chronologique Touche de changement de l'échelle d'événement

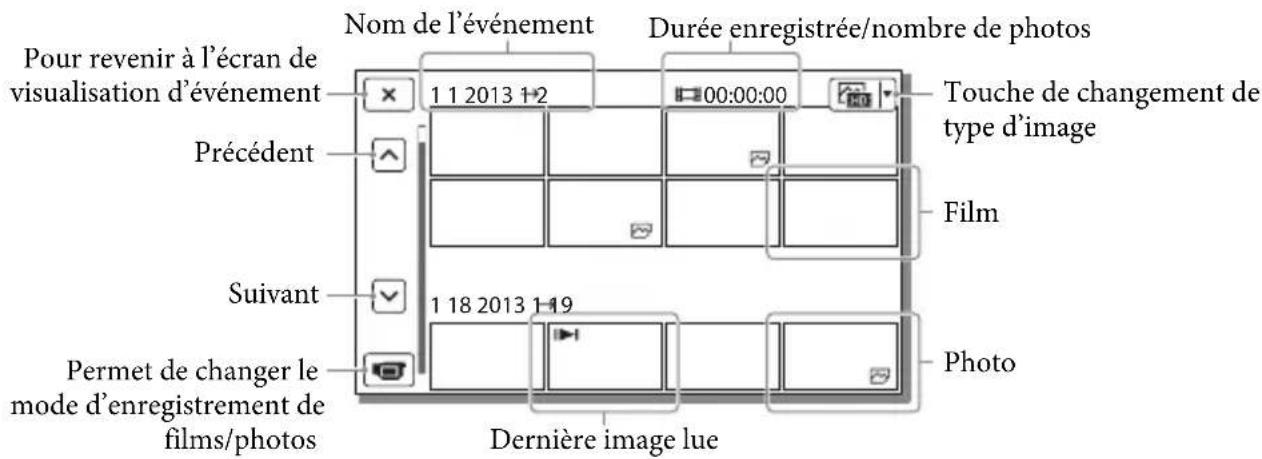

Nom de l'événement Durée enregistrée/nombre de photos Pour revenir à l'écran de visualisation d'événement 1 1 2013 1-2 00:00:00 Touche de changement de type d'image Précédent Film Suivant 1 18 2013 1-19 Permet de changer le mode d'enregistrement de films/photos Dernière image lue Photo

- Les images de taille réduite vous permettant de visualiser plusieurs images à la fois dans un écran d'index portent le nom de « miniatures ».

Remarques

• Pour éviter la perte de vos données d'image, stockez régulièrement toutes vos images enregistrées sur un support externe (p. 45).
• Par défaut, un film de démonstration protégé est préenregistré (modèles avec mémoire interne).

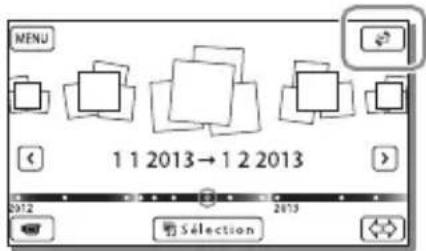

Pour lire des films et des photos à partir de Visualiser carte (Modèles avec GPS)

Basculez vers la visualisation de carte en touchant → [Visualiser carte].

MENU 1 1 2013→1 2 2013 2012 2013 Sélection

• Lorsque vous utilisez les données de carte la première fois :
  Un message s'affiche vous demandant de confirmer que vous acceptez les termes de l'accord de licence des données de cartes. Vous pouvez utiliser les données de cartes en appuyant sur [Oui] sur l'écran après avoir accepté les termes du contrat de licence (p. 67).
  Vous ne pouvez pas utiliser les données de cartes si vous appuyez sur [Non]. Toutefois, lorsque vous essayez d'utiliser les données de cartes pour la deuxième fois, le même message apparaît à l'écran, et vous pouvez utiliser les données de cartes en touchant [Oui].

Lecture d'images sur d'autres appareils

• Il se peut que vous ne puissiez pas lire normalement les images enregistrées sur votre caméscope avec d'autres appareils. De plus, il se peut que vous ne puissiez pas lire les images enregistrées sur d'autres appareils avec votre caméscope.
• Les films de définition d'image standard (STD) enregistrés sur des cartes mémoire SD ne peuvent pas être lus sur des appareils AV d'autres fabricants.

Opérations avancées

Enregistrement d'images avec différents paramètres

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Sélection de la qualité d'image des films (Mode d'enregistrement)

Vous pouvez changer de mode d'enregistrement pour sélectionner la qualité du film lors de l'enregistrement de films avec une qualité d'image haute définition (HD). La durée d'enregistrement (p.57) ou le type de support sur lequel les images peuvent être copiées peut changer, selon le mode d'enregistrement sélectionné. ([Standard HQ] est le réglage par défaut.)

1 Sélectionnez MENU Qualité image/Taille] → [Mode ENR].

2 Sélectionnez le mode d'enregistrement souhaité.

Mode d'enregistrement et supports sur lesquels les images peuvent être copiées

Types de supports	Mode d'enregistrement
	PS*	FX	FH/ HQ/LP
Sur ce caméscope
Mémoire interne**	√	√	√
Carte mémoire	√	√	√

Types de supports	Mode d'enregistrement
	PS*	FX	FH/ HQ/LP
Sur des appareils externes
Périphérique de stockage externe	√	√	√
Disques Blu-ray	√	√	√
Disques d'enregistrement AVCHD	—	—	√

* PS peut être défini uniquement lorsque la [☐] Img. par seconde] est défini sur [60p] (modèles avec le système colorimétrique NTSC) / [50p] (modèles avec le système colorimétrique PAL).

**Modèles avec mémoire interne

Capture automatique des sourires (Détection de sourire)

Une photo est enregistrée automatiquement lorsque le caméscope détecte le sourire d'une personne pendant l'enregistrement du film (p. 50). ([Capture double] est le réglage par défaut.)

MENU N T LE CAMÉSCAPE Le caméscope détect un sourire (orange).

Le caméscope détecte un visage.

Remarques

• Lorsque les réglages suivants sont sélectionnés, vous ne pouvez pas utiliser la fonction Détection de sourire.
• [ Mode ENR ] : [Qual. la+élevée FX
• [Img. par seconde] : [60p] (modèles avec le système colorimétrique NTSC) ou [50p] (modèles avec le système colorimétrique PAL)
• Selon les conditions de prise de vue, celles du sujet et le réglage de votre caméscope, il est possible que les sourires ne soient pas détectés.
  [NO TEXT]
  • [Sensibilité sourire] (p. 50)

Sélection automatique du réglage adapté à la situation d'enregistrement (Mode Auto Intelligent)

Votre caméscope enregistre les films après avoir sélectionné automatiquement le réglage le mieux adapté aux sujets ou à la situation. ([Act] est le réglage par défaut.)

1 Sélectionnez [Act] → OK en bas à droite de l'écran d'enregistrement de films ou de photos.

2 Pointez le caméscope vers le sujet et commencez l'enregistrement.

- Les icônes correspondant aux conditions détectées sont affichées.

MENU W T CANTO

Détection des visages : ⚙(Portrait), (Bébé)

Détection de la scène :

(Rétroéclairage), (Paysage), (Scène de nuit), (Projecteur), (Lumière faible), (Macro)

Détection de tremblement du caméscope : ⚠ (Marche), ⚡ (Trépied) Détection de son : ⚢, ⚣ (Réd. bruit vent auto)

- Pour annuler la fonction Auto Intelligent, sélectionnez i AUTO → [Désact].

Pour enregistrer des images plus lumineuses que celles enregistrées en utilisant la fonction Auto Intelligent

Sélectionnez MEN[Caméra/Micro] → [TM Réglages manuels] → [Low Lux].

Remarques

- Le caméscope peut ne pas détecter correctement la scène ou le sujet, selon les conditions d'enregistrement.

Sélection du format d'enregistrement des films

Votre caméscope peut enregistrer des films selon trois formats d'enregistrement différents.

1 Sélectionnez MENU[Qualité image/Taille] → [Régl. HD: / MP4 / STD].

2 Sélectionnez le réglage d'image désiré.

HD: Qualité HD :

Ce format est un format de caméra vidéo numérique haute définition. Profitez de superbes images sur un grand écran.

MP4 MP4 :

Ce format est pratique pour visionner vos films sur un téléphone intelligent, télécharger du contenu sur un réseau ou sur le Web.

STD Qualité STD :

Ce format est un format de caméra vidéo numérique en définition standard. Il est utile pour enregistrer vos films sur un DVD.

Enregistrement des informations sur votre position (Modèles avec GPS)

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p 7

Lorsque vous réglez [Réglage du GPS] sur [Act] (paramètre par défaut), l'icône de triangulation GPS apparaîtra sur l'écran et le caméscope commencera à rechercher les signaux de satellites GPS. L'icône affichée peut varier en fonction de l'intensité du signal reçu. La fonction GPS est disponible lorsque ✗, ✗ ou sontlaffichés.

Les fonctionnalités suivantes sont disponibles si vous utilisez la fonction GPS (système de positionnement global).

— Enregistrement d'informations de localisation sur les films ou photos ([Act] est le réglage par défaut.)
— Lecture de films et affichage de photos en les recherchant sur une carte (Visualiser carte, p. 29)
— Affichage d'une carte de votre position actuelle

Si vous ne souhaitez pas enregistrer les informations de localisation

Sélectionnez MENU → [Configuration] → [Réglages généraux] → [Réglage du GPS] → [Désact].

Lecture d'images sur un téléviseur

Remarques

• Le caméscope peut prendre un peu de temps avant de commencer la triangulation.
• Utilisez la fonction GPS en extérieur et dans des zones dégagées car les signaux radio y sont mieux reçus.
• Le nord est toujours affiché en haut de la carte.

Si vous connectez le caméscope à la prise d'entrée HDMI d'un téléviseur, la qualité d'image affichée sur l'écran du téléviseur est une qualité d'image haute définition (HD). De plus, si vous connectez le caméscope à la prise d'entrée A/V d'un téléviseur, la qualité d'image affichée sur le téléviseur est une qualité d'image de définition standard (STD).

Sens du signal

1 Commutez l'entrée du téléviseur sur la prise raccordée.

2 Connectez votre caméscope à un téléviseur.

3 Lisez un film ou une photo sur le caméscope (p. 27).

Remarques

• Reportez-vous également aux modes d'emploi du téléviseur.
• Utilisez l'adaptateur secteur fourni comme source d'alimentation (p. 16).
• Si le téléviseur n'est pas équipé d'une prise d'entrée HDMI, utilisez un câble AV (vendu séparément) pour la connexion.
• Lorsque des films sont enregistrés avec une qualité d'image définition standard (STD), ils sont lus avec une qualité d'image standard (STD), même sur un téléviseur haute définition.
• Si vous lisez des films enregistrés avec une qualité d'image standard (STD) sur un téléviseur 4:3 non compatible avec le signal 16:9, réglez [Mode large] sur [4:3] pour enregistrer les films au format d'image 4:3.
• Si vous raccordez votre caméscope au téléviseur en utilisant plusieurs types de câbles pour produire les images, la sortie HDMI est prioritaire.

Profiter du son surround 5,1 canaux

Dans le réglage par défaut, vous pouvez enregistrer un son surround Dolby Digital 5,1 canaux avec le microphone intégré. Vous pouvez bénéficier d'un son réaliste lors de la lecture d'un film sur des appareils compatibles avec le son surround 5,1 canaux.

DOLBY

DIGITAL 5.1 CREATOR

Avec un téléviseur de type mono (doté d'une seule prise d'entrée audio)

Raccordez la fiche jaune d'un câble AV (vendu séparément) à la prise d'entrée vidéo et la fiche blanche (canal gauche) ou la fiche rouge (canal droit) à la prise d'entrée audio du téléviseur ou du magnétoscope.

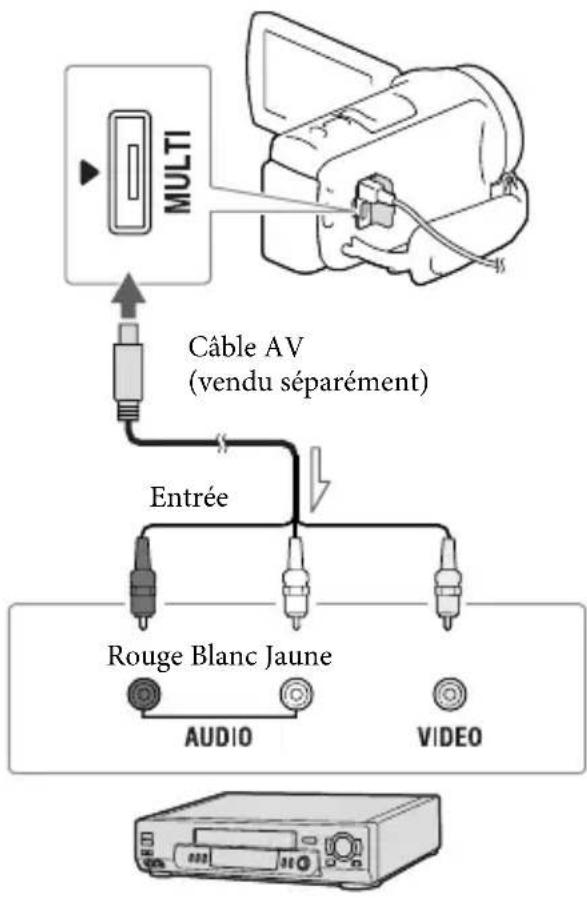

Raccordement au téléviseur via un magnétoscope

Raccordez votre caméscope à l'entrée LINE IN du magnétoscope à l'aide d'un câble AV (vendu séparément). Réglez le sélecteur d'entrée du magnétoscope sur LINE (VIDEO 1, VIDEO 2, etc.).

- Réglage du format d'image pris en charge par le téléviseur : [Type de téléviseur] (p. 51)

À propos de « Photo TV HD »

Ce caméscope est compatible avec la norme « Photo TV HD ». L'option « Photo TV HD » permet d'obtenir une représentation hautement détaillée, équivalente à une photo, des textures et couleurs subtiles. En branchant un appareil compatible Photo TV HD Sony à l'aide d'un câble HDMI*, vous pourrez découvrir un nouveau monde de photos dans une qualité HD à couper le souffle.

* Le téléviseur passe automatiquement au mode approprié lorsqu'il affiche les photos.

Utilisation du projecteur intégré (Modèles avec un projecteur)

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Vous pouvez utiliser une surface plane, comme un mur, comme écran pour afficher vos images enregistrées à l'aide du projecteur intégré.

1 Dirigez l'objectif du projecteur vers une surface telle qu'un mur, puis appuyez sur PROJECTOR.

PROJECTOR

2 Sélectionnez [Image prise sur ce dispositif] sur l'écran LCD.

3 Lorsque l'écran du mode d'emploi du caméscope s'affiche, sélectionnez [Projeter].

Méthode opération projecteur Réglage mise au pnt ZOOM : Sélectionne PHOTO: OK Certaines opérations non-lanpables pendant projection. Basculez vers écran. Projeter

- Cet écran s'affiche la première fois que vous utilisez le projecteur intégré une fois le caméscope sous tension.

4 Réglez la mise au point de l'image projetée en utilisant la manette PROJECTOR FOCUS.

Manette PROJECTOR FOCUS

• Plus la distance entre votre caméscope et la surface sur laquelle l'image est projetée est importante, plus l'image projetée est grande.
• Nous vous recommandons de placer le caméscope à environ 0,5 m minimum de la surface sur laquelle les images seront projetées.

5 Lors de la lecture d'images, utilisez la manette de zoom motorisé pour déplacer le cadre de sélection qui s'affiche sur l'écran LCD, puis appuyez sur la touche PHOTO.

Manette de zoom motorisé W T PHOTO Touche PHOTO

• Pour plus d'informations sur la lecture, reportez-vous à la page 27.
• Pour mettre le projecteur hors tension, appuyez sur PROJECTOR.

Pour utiliser le projecteur pour votre ordinateur ou téléphone intelligent

• Connectez la prise PROJECTOR IN du caméscope à une prise de sortie HDMI de l'autre appareil à l'aide du câble HDMI (fourni), puis sélectionnez [Image de dispositif externe] à l'étape 2.
• Si la borne de l'appareil connecté n'est pas compatible avec le câble HDMI (fourni), utilisez un adaptateur de fiche HDMI (vendu séparément).
• Vous pouvez uniquement utiliser la manette PROJECTOR FOCUS lors de la projection d'images.

Remarques

• L'écran LCD s'éteint lorsque l'image est projetée.
- Soyez vigilant pour les opérations ou situations suivantes lorsque vous utilisez le projecteur.
- Veillez à ne pas projeter d'image en direction des yeux.
- Veillez à ne pas toucher l'objectif du projecteur.

• L'écran LCD et l'objectif du projecteur chauffent au cours de leur utilisation.
• L'utilisation du projecteur réduit la durée de vie de la batterie (il est recommandé d'utiliser l'adaptateur secteur fourni).

- Les fonctions suivantes ne sont pas disponibles lorsque vous utilisez le projecteur.

• Utilisation de la carte (modèles avec GPS)
• La diffusion de la Lecture de la sélection sur un appareil tel qu'un téléviseur
• L'utilisation du caméscope avec l'écran LCD fermé
  – Plusieurs autres fonctions

- Lorsque les images projetées contiennent beaucoup de noir, une faible irrégularité de couleur peut apparaître. Cela est dû à la réflexion de la lumière sur l'objectif du projecteur et il ne s'agit pas d'un dysfonctionnement.

Édition

Édition sur votre caméscope

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Remarques

• Certaines opérations basiques d'édition peuvent être effectuées sur le caméscope. Si vous souhaitez procéder à des opérations d'édition avancées, installez le logiciel « PlayMemories Home ».
• Il est impossible de récupérer les images une fois qu'elles ont été supprimées. Enregistrez au préalable les films et photos importants.
• Ne retirez jamais la batterie ou l'adaptateur secteur du caméscope pendant la suppression ou la division d'images. Cela pourrait endommager le support d'enregistrement.
• N'éjectez pas la carte mémoire pendant la suppression ou la division des images qu'elle contient.
• Si vous supprimez ou divisez des films/images qui sont présents dans des scénarios sauvegardés, ces scénarios seront également supprimés.

Suppression de films ou de photos

1 Sélectionnez MENIÉ [Editor/ Copier] → [Supprimer].
2 Sélectionnez [Plusieurs images] puis le type d'image que vous souhaitez supprimer.

Supprimer FILM PHOTO FILM/PHOTO

3 Ajoutez des coches aux films ou photos à supprimer, puis sélectionnez OK.

1 18 2013 → 1 19 2013 OK Supprimer

Pour effacer tous les films/toutes les photos d'une date sélectionnée simultanément

1 A l'ëtape 2, sélectionnez [Tout dans évènement].
2 Sélectionnez la date que vous souhaitez supprimer à l'aide de ⏻ / ⏰, puis sélectionnez OK.

1 1 2013 → 1 2 2013 1 18 2013 → 1 19 2013 OK Supprimer

Suppression d'une partie d'un film

Vous pouvez diviser un film et le supprimer.

• Ôtez la protection : [Protéger] (p. 51)
• [Formater] (p. 51)

Division d'un film

1 Sélectionnez → [Diviser] sur l'écran de lecture du film.

2 Sélectionnez l'endroit où vous souhaitez diviser le film en scènes en utilisant ▶ / let sélectionnez ensuite OK.

Diviser OK 0:01:20 A B

A : Permet de revenir au début du film sélectionné B : Ajuste le point de capture avec plus de précision

Remarques

• Le point où vous touchez II et le point de division réel peuvent différer car votre caméscope sélectionne le point de division par incréments d'une demi-seconde environ.
• Les films MP4 ne peuvent pas être divisés.

Capture de photos à partir d'un film (Modèles avec mémoire interne ou modèles avec fonction d'entrée USB)

Vous pouvez capturer des images à partir des films enregistrés avec votre caméscope.

1 Sélectionnez → [Capture photo] qui s'affiche sur l'écran de lecture d'un film.

2 Sélectionnez le point où vous souhaitez capturer une photo à l'aide de ▶ / ,puis sélectionnez OK.

Capture photo OK 0:01:20 A B

A : Permet de revenir au début du film sélectionné B : Ajuste le point de capture avec plus de précision

Si le film a été enregistré avec l'un des niveaux de qualité d'image suivants, la taille de l'image sera réglée comme indiqué ci-dessous.

• Qualité d'image haute définition (HD) ou MP4 : 2,1 M (16:9)
• Format d'image large (16:9) avec une qualité d'image standard (STD) : 0,2 M (16:9)
• Format d'image 4:3 avec une qualité d'image standard (STD) : 0,3 M (4:3)

Remarques

- Vous ne pouvez pas enregistrer d'images sur la carte mémoire (modèles sans fonction d'entrée USB).

À propos de la date et de l'heure d'enregistrement des photos capturées

• La date et l'heure d'enregistrement des photos capturées sont identiques à celles des films.
• Si le film à partir duquel vous effectuez la capture ne possède aucun code de données, la date et l'heure d'enregistrement de la photo sont celles de leur capture dans le film.

Sauvegarde de films et de photos sur un ordinateur

Lecture d'images sur un ordinateur

Le logiciel « PlayMemories Home » vous permet d'importer des films et des images fixes sur votre ordinateur afin de les utiliser de diverses manières.

Ce que vous pouvez faire avec le logiciel « PlayMemories Home » (Windows)

« PlayMemories Home » peut être téléchargé à partir de l'URL suivante.

www.sony.net/pm

Remarques

• Une connexion Internet est requise pour installer « PlayMemories Home ».
• Une connexion Internet est requise pour utiliser « PlayMemories Online » et d'autres services en ligne. Il est possible que les services ne soient pas disponibles dans certains pays ou certaines régions.

Logiciel pour Mac

Le logiciel « PlayMemories Home » n'est pas pris en charge par les ordinateurs Mac. Pour importer des images à partir de votre caméscope vers votre Mac et les lire, utilisez le logiciel approprié sur votre Mac. Pour plus d'informations, consultez l'adresse suivante.

Préparation d'un ordinateur (Windows)

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Vérification du système informatique

SE*1

Microsoft Windows XP SP3®/Windows Vista SP2* 3/Windows 7 SP1/Windows 8

UC*4

Intel Core Duo 1,66 GHz ou plus ou Intel Core 2 Duo 1,66 GHz ou plus (Intel Core 2 Duo 2,26 GHz ou plus ou plus est nécessaire lors du traitement de films FX ou FH et Intel Core 2 Duo 2,40 GHz ou plus est nécessaire lors du traitement de films PS.)

Mémoire

Windows XP : 512 Mo ou plus (1 Go ou plus est conseillé)Windows Vista/Windows 7/Windows 8 : 1 Go ou plus

Disque dur

Volume de disque nécessaire à l’installation : environ 500 Mo

Affichage

Minimum 1 024 × 768 points

*1 L'installation standard est nécessaire. Le fonctionnement n'est pas garanti si le système d'exploitation a été mis à niveau ou dans un environnement à démarrage multiple.

*2 Les éditions 64 bits et Starter (Edition) ne sont pas prises en charge. Windows Image Mastering API (IMAPI) Ver.2.0 ou ultérieure est nécessaire pour utiliser la fonction de création de disques, etc.

^*3 Starter (Edition) n'est pas pris en charge.

*4 Un processeur plus rapide est conseillé.

Remarques

- Le fonctionnement n'est pas garanti avec tous les environnements informatiques.

Installation du logiciel « PlayMemories Home » sur votre ordinateur

1 Accédez au site de téléchargement suivant à l'aide d'un navigateur Internet sur votre ordinateur, puis cliquez sur [Installation] → [Exécuter].

www.sony.net/pm

2 Procédez à l'installation conformément aux instructions affichées à l'écran.

- Lorsque les instructions affichées vous invitent à connecter le caméscope à un ordinateur, raccordez le caméscope à votre ordinateur à l'aide du câble USB intégré.

- À la fin de l'installation, « PlayMemories Home » démarre.

Remarques sur l'installation

- Si le logiciel « PlayMemories Home » est déjà installé sur votre ordinateur, connectez le caméscope à votre ordinateur. Les fonctions pouvant être utilisées avec ce caméscope seront alors disponibles.

- Si le logiciel « PMB (Picture Motion Browser) » est déjà installé sur votre ordinateur, il sera écrasé par le logiciel « PlayMemories Home ». Dans ce cas, vous ne pourrez pas utiliser certaines fonctions qui étaient disponibles sur « PMB » avec ce logiciel « PlayMemories Home ».

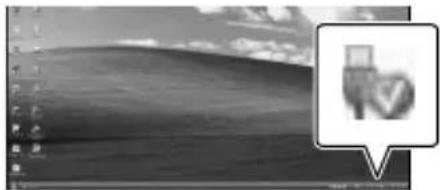

Pour déconnecter le caméscope de l'ordinateur

1 Cliquez sur l'icône en bas à droite du bureau de l'ordinateur → [Retirer Périphérique de stockage de masse USB en toute sécurité].

2 Sélectionnez →[Oui] sur l'écran du caméscope.

3 Débranchez le câble USB.

- Si vous utilisez Windows 7 ou Windows 8, cliquez sur 📄, puis cliquez sur 🤔

Remarques

- Lorsque vous accédez au caméscope à partir de l'ordinateur, utilisez le logiciel « PlayMemories Home ». Le fonctionnement n'est pas garanti si vous utilisez les données à l'aide d'un logiciel autre que le logiciel « PlayMemories Home » ou si vous manipulez directement des fichiers et des dossiers à partir d'un ordinateur.

- Les images ne peuvent pas être enregistrées sur certains disques selon la configuration sélectionnée pour [ Mode ENR]. Les films enregistrés en [Qualité PS 60p] (modèles avec le système colorimétrique NTSC)/[Qualité PS 50p] (modèles avec le système colorimétrique PAL) ou le mode [Qual. la+élevée FX ] peuvent uniquement être enregistrés sur un disque Blu-ray.

- Vous ne pouvez pas créer un disque avec des films enregistrés en mode [MP4] MP4].

- Le caméscope divise automatiquement les fichiers d'images supérieurs à 2 Go et sauvegarde les parties dans des fichiers séparés. Tous les fichiers d'images peuvent être affichés comme des fichiers séparés sur l'ordinateur, cependant, les fichiers seront gérés correctement par la fonction d'importation et la fonction de lecture du caméscope ou le logiciel « PlayMemories Home ».

Démarrage du logiciel « PlayMemories Home »

1 Double-cliquez sur l'icône « PlayMemories Home » se trouvant sur l'écran de l'ordinateur.

- Lorsque vous utilisez Windows 8, sélectionnez l'icône « PlayMemories Home » à partir de l'écran de démarrage.

2 Double-cliquez sur l'icône de raccourci « Guide d'assistance de PlayMemories Home » se trouvant sur l'écran de l'ordinateur pour voir comment utiliser « PlayMemories Home ».

• Lorsque vous utilisez Windows 8, sélectionnez [Guide d'assistance de PlayMemories Home] à partir du menu d'Aide de « PlayMemories Home ».
• Si l'icône ne s'affiche pas sur l'écran de l'ordinateur, cliquez sur [Démarrer] → [Tous les programmes] → [PlayMemories Home] → l'option souhaitée.

- Pour plus d'informations sur « PlayMemories Home », sélectionnez (« Guide d'assistance de PlayMemories Home ») dans le logiciel, ou rendez-vous sur la page d'assistance de PlayMemories Home (http://www.sony.co.jp/pmh-se/).

Sauvegarde d'images sur un périphérique de stockage externe

Création d'un disque avec une qualité d'image standard (STD) à l'aide d'un enregistreur

Raccordez votre caméscope à un enregistreur de disque à l'aide d'un câble AV (vendu séparément). Vous pouvez copier des images lues sur votre caméscope vers un disque ou une cassette vidéo.

Remarques

• Raccordez votre caméscope à la prise murale à l'aide de l'adaptateur secteur fourni à cet effet (p. 16).
• Reportez-vous au mode d'emploi fourni avec l'appareil connecté.

MULTI Câble AV (vendu séparément) Entrée Rouge Blanc Jaune AUDIO VIDEO

Sens du signal

1 Insérez le support d'enregistrement dans l'appareil d'enregistrement (enregistreur de disque, etc.).

• Si votre appareil d'enregistrement est équipé d'un sélecteur d'entrée, réglez-le en mode d'entrée.
  2 Raccordez votre caméscope à l'appareil d'enregistrement à l'aide d'un câble AV (vendu séparément).
  • Raccordez votre caméscope aux prises d'entrée de l'appareil d'enregistrement.
  3 Démarrez la lecture sur votre caméscope et enregistrez sur l'appareil d'enregistrement.
  4 Lorsque la duplication est terminée, arrêtez l'appareil d'enregistrement, puis le caméscope.

Remarques

• Vous ne pouvez pas copier d'images sur des enregistreurs raccordés à l'aide d'un câble HDMI.
• Etant donné que la copie est effectuée par transfert de données analogique, la qualité d'image peut s'en trouver détériorée.
• Les films enregistrés avec une qualité d'image haute définition (HD) seront copiés avec une qualité d'image standard (STD).
• Si vous raccordez un appareil mono, raccordez la fiche jaune d'un câble AV (vendu séparément) à la prise d'entrée vidéo et la fiche blanche (canal gauche) ou rouge (canal droit) à la prise d'entrée audio de l'appareil.

• Copie des informations de date et d'heure : [Code données] (p. 51)
- Utilisation d'un appareil d'affichage au format 4:3 : [Type de téléviseur] (p. 51)

Sauvegarde d'images sur un périphérique de stockage externe avec une qualité d'image haute définition (HD)

Vous pouvez sauvegarder des films et des photos sur un périphérique de stockage externe (périphériques de stockage USB), notamment sur un lecteur de disque dur externe. Les instructions suivantes seront disponibles une fois que vous aurez sauvegardé vos images sur un appareil de stockage externe.

• Vous pouvez connecter votre caméscope à l'appareil de stockage externe, puis lire les images qui sont stockées sur ce dernier (p. 46).
• Vous pouvez connecter votre ordinateur à l'appareil de stockage externe et importer des images vers votre ordinateur en utilisant le logiciel « PlayMemories Home » (p. 43).

Remarques

• Pour cette opération, il vous faut le câble d'adaptateur USB VMC-UAM2 (vendu séparément).
• Raccordez l'adaptateur secteur et le cordon d'alimentation à la prise DC IN de votre caméscope et à la prise murale.
• Reportez-vous au mode d'emploi fourni avec le périphérique de stockage externe.

1 Raccordez votre caméscope au périphérique de stockage externe en utilisant le câble d'adaptateur USB (vendu séparément).

Câble d'adaptateur USB VMC-UAM2 (vendu séparément) MULTI

• Assurez-vous de ne pas déconnecter le câble USB alors que [Préparation du fichier de la base de données d'images. Veuillez patienter.] est affiché à l'écran.
- Si [Rép.f.base.don.img] s'affiche à l'écran du caméscope, sélectionnez OK.

2 Sélectionnez [Copier.] sur l'écran du caméscope.

Copier des Images qui n'ont pas été copiées sur le support externe? Copier. Lire sans copier. Copie facile

• Les films et les photos stockés sur le support d'enregistrement et qui n'ont pas encore été sauvegardés sur un périphérique de stockage externe peuvent l'être à ce moment-là, sur le périphérique de stockage connecté.
• Cette opération est disponible uniquement s'il y a de nouvelles images enregistrées dans votre caméscope.
• Pour déconnecter l'appareil de stockage externe, sélectionnez lorsque le caméscope est en mode de veille de lecture (la visualisation d'événements ou l'index des événements est affiché).

Lecture sur le caméscope d'images enregistrées sur le support de stockage externe

Sélectionnez [Lire sans copier.] à l'étape 2 et choisissez l'image à afficher.

• Vous pouvez également visualiser les images sur un téléviseur raccordé à votre caméscope (p. 33).
• Lorsqu'un périphérique de stockage externe est connecté, apparaît à l'écran de visualisation d'événement.

MENU 1 1 2013 → 1 2 2013 lets 密 Selection

Suppression d'images sur l'appareil de stockage externe

1 Sélectionnez [Lire sans copier.] à l'étape 2.
2 Sélectionnez MENU → [Éditer/Copier] → [Supprimer], puis suivez les instructions qui s'affichent sur l'écran LCD pour supprimer des images.

Sauvegarde des images de votre choix enregistrées sur le caméscope vers un périphérique de stockage externe

1 Sélectionnez [Lire sans copier.] à l'étape 2.
2 Sélectionnez MENU → [Éditer/Copier] → [Copier], puis suivez les instructions qui s'affichent sur l'écran LCD pour sauvegarder des images.

• Si vous souhaitez copier des images qui ne l'ont pas encore été, sélectionnez MENU → [Éditer/Copier] → [Copie Directe] lorsque votre caméscope est connecté au périphérique de stockage externe.

Lecture de films de qualité d'image haute définition (HD) sur votre caméscope

Dans le logiciel « PlayMemories Home » (p. 43), sélectionnez le lecteur qui représente le périphérique de stockage externe connecté, puis lisez les films.

Remarques

• Les appareils suivants ne peuvent pas être utilisés en tant que périphériques de stockage externe :
• tout périphérique de stockage avec une capacité supérieure à 2 To,
  – disque ordinaire tel qu'un lecteur CD ou DVD,
• tout périphérique de stockage connecté via un concentrateur USB,
• tout périphérique de stockage avec un concentrateur USB intégré,
  – les lecteurs de carte.

- Il se peut que vous ne puissiez pas utiliser un périphérique de stockage externe avec une fonction de code.

- Le système de fichiers FAT est disponible pour votre caméscope. Si le support de stockage du périphérique externe a été formaté pour le système de fichier NTFS, etc., formatez le périphérique de stockage externe à l'aide du caméscope avant utilisation. L'écran de formatage apparaît lorsque le périphérique de stockage externe est raccordé à votre caméscope. Avant de procéder au formatage, assurez-vous qu'aucune donnée importante n'est enregistrée sur le périphérique de stockage externe car le formatage supprime les données.

- Le fonctionnement n'est pas garanti pour tous les appareils répondant aux exigences de fonctionnement.

• Pour obtenir plus d'informations sur les périphériques de stockage externe disponibles, visitez le site Web d'assistance de Sony de votre pays/région.
• Le nombre de scènes suivant peut être sauvegardé sur le périphérique de stockage externe. Cependant, même si le périphérique de stockage externe contient de l'espace libre, vous ne pouvez pas enregistrer un nombre de scènes supérieur au suivant.
  – Films de qualité d'image haute définition (HD) : 3 999 maximum
  – Films de qualité d'image standard (STD) : 9 999 maximum
• Photos et films MP4 : 40 000 au maximum (à la fois des photos et des films MP4)
• Si votre caméscope ne reconnaît pas le périphérique de stockage externe, essayez de procéder comme suit.
• Reconnectez le câble d'adaptateur USB à votre caméscope.
  – Si le périphérique de stockage externe dispose d'un cordon d'alimentation secteur, raccordez-le à la prise murale.
• Le nombre de scènes peut être inférieur en fonction du type des images enregistrées.
• Vous ne pouvez pas copier des images depuis un périphérique de stockage externe vers la mémoire interne du caméscope.

Personnalisation de votre caméscope

Utilisation des menus

Le caméscope dispose de différentes options de menu réparties en 6 catégories de menu.

Mode prise de vue

Caméra/Micro

Qualité image/Taille

Fonction lecture

Éditer/Copier

Configuration

1

Sélectionnez MENU

MENU

2

Sélectionnez une catégorie.

MENU Mode prise de vue Caméra/Micro Qualité-image/Taille Fonction lecture Éditer/Copier Configuration

3

Sélectionnez l'option de menu désirée.

Mode prise de vue VILLLE Film Photo HILLLE Intérie Prise de rue gai Editor/Copier Supprimer Protéger Copier Copie Directe

Remarques

- Sélectionnez × pour finir de régler le menu ou pour revenir à l'écran de menu précédent.

Trouver une option rapidement

Les menus [Caméra/Micro] et [Configuration] disposent de sous-catégories. Sélectionnez l'icône de sous-catégorie pour que l'écran LCD affiche la liste des menus dans la sous-catégorie sélectionnée.

Configuration VEILLE Réglages support Sélection support Mémoire interne Informations support Formater Rép.f.base.don.img

Icônes de sous-catégorie

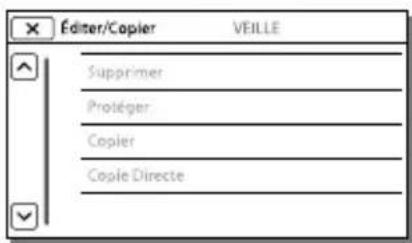

Lorsque vous ne pouvez pas sélectionner une option d'un menu

Les réglages ou options de menu grisé(e)s ne sont pas disponibles.

Lorsque vous sélectionnez une option de menu grisée, votre caméscope affiche la raison pour laquelle vous ne pouvez pas la sélectionner ou les instructions à suivre pour pouvoir l'utiliser.

Editor/Copier VEILLE Supprimer Protéger Copier Copie Directe

Mode prise de vue

Film ....Permet d'enregistrer des films.

Photo ....Permet de prendre des photos.

ENREG. lent régulier ......Enregistre des films au ralenti régulier.

Prise de vue golf....Permet de diviser deux secondes d'un mouvement rapide en images qui sont ensuite enregistrées sous forme de film ou de photos. Conservez le sujet dans le cadre blanc au centre de l'écran pendant l'enregistrement.

Caméra/Micro

Réglages manuels

Balance blancs...... Permet de régler la balance des couleurs en fonction de l'environnement d'enregistrement.

Mesure/M. au p. spot... Permet de régler simultanément la luminosité et la mise au point du sujet sélectionné.

Spotmètre......Permet de régler la luminosité des images à d'un sujet que vous touchez à l'écran.

Mise au point centrée... Permet de régler la mise au point sur un sujet que vous touchez à l'écran.

Exposition .... Permet de régler la luminosité des films et photos. Si vous sélectionnez [Manuel], réglez la luminosité (exposition) en utilisant + / . -

Mise au P .... Permet de régler la mise au point manuellement. Si vous sélectionnez [Manuel], sélectionnez pour régler la mise au point sur un sujet à proximité et pour la régler sur un sujet distant.

Régl. exposition auto ...Permet de régler l'exposition. Appuyez sur + si le sujet est blanc ou si l'éclairage en contre-jour est lumineux ou appuyez sur - si le sujet est sombre si ou l'éclairage est faible.

Réglage bal. blancs .....Permet de régler la balance des blancs.

Low Lux....Permet d'enregistrer des images aux couleurs lumineuses alors que l'éclairage est faible.

Réglages caméra

Sélection scène......Permet de sélectionner un réglage d'enregistrement approprié, tel que vues nocturnes ou plage, en fonction du type de scène.

Aspect cinéma...... Permet de régler les couleurs d'un film pour qu'elles ressemblent à celles d'un film de cinéma pendant l'enregistrement.

Fondu ....Permet de faire des entrées/sorties en fondu.

Retardateur ...... Permet de régler le retardateur lorsque votre caméscope est en mode d'enregistrement de photos.

Télé macro .... Permet d'effectuer la mise au point sur le sujet avec l'arrière-plan flou.

SteadyShot......Permet de régler la fonction SteadyShot lors de l'enregistrement de films.

SteadyShot ...... Permet de régler la fonction SteadyShot lors de la prise de photos.

Zoom numérique ......Permet de régler le niveau maximal de zoom du zoom numérique.

Convertisseur......Permet de régler le type d'un convertisseur installé (vendu séparément).

Contre-jour automat.... Permet de régler automatiquement l'exposition pour les sujets à contre-jour.

Visage

Détection de visage .....Détecte automatiquement les visages.

Détection de sourire ....Permet de prendre automatiquement une photo lorsqu'un sourire est détecté.

Sensibilité sourire...... Permet de régler la sensibilité de la détection des sourires pour la fonction Détection de sourire.

Microphone

Voix plus proche......Détecte les visages humains et enregistre nettement la voix associée.

Zoom micro intégré ..... Permet d'enregistrer des films avec un son clair approprié à la position du zoom.

Réd. bruit vent auto ..... Reconnaît les conditions d'enregistrement et réduit le bruit du vent.

Mode audio....Permet de régler le format du son d'enregistrement (surround stéréo 5,1 canaux/2 canaux).

Niveau d'enr. audio .....Permet de régler le niveau d'enregistrement audio.

Assistant prise d. vue

Mon Bouton ....Permet d'attribuer des fonctions à Mes Boutons.

Quadrillage....Permet d'afficher des lignes de quadrillage pour vérifier que le sujet est horizontal ou vertical.

Réglage affichage ...... Permet de définir la durée d'affichage des icônes et indicateurs sur l'écran LCD.

Affich. niv. audio .... Permet d'afficher la jauge du niveau audio sur l'écran LCD pendant l'enregistrement.

Qualité image/Taille

Mode ENR ...... Permet de régler le mode d'enregistrement de films.

Img. par seconde ....Permet de définir la fréquence d'image pour enregistrer des films.

Régl. HD : / IMP.AE ... Parmet de définir la qualité d'image pour l'enregistrement des films.

Mode large....Permet de définir le format lorsque vous enregistrez des films avec une qualité d'image standard (STD).

x.v.Color......Permet d'enregistrer une gamme de couleurs plus vaste. Réglez cette option lorsque vous regardez des images sur un téléviseur compatible avec x.v.Color.

Taille Img ...... Permet de régler la taille de la photo.

Fonction lecture

Visualiser événement...... Permet de démarrer la lecture d'images à partir de l'affichage de visualisation d'événements.

Visualiser carte ^*1 ....Permet de démarrer la lecture d'images à partir de l'affichage de visualisation de carte.

Sélection Film....Permet de démarrer la lecture de scènes Lecture de la sélection ou de Scénario de la sélection en qualité d'image de définition standard (STD).

M Scénario...... Permet de démarrer la lecture des scénarios qui ont été sauvegardés en Lecture de la sélection.

Éditer/Copier

Supprimer ....Permet de supprimer des films ou des photos.

Protéger ....Permet de protéger des films ou des photos afin d'éviter de les effacer.

Copier ^*2 Permet de copier des images.

Copie Directe....Permet de copier des images stockées dans le caméscope vers certains types de périphériques de stockage externes.

Configuration

Réglages support

Sélection support ^*2 ..... Permet de sélectionner le type de support d'enregistrement (p. 21).

Informations support ...Affiche des informations sur le support d'enregistrement.

Formater....Permet de supprimer et de formater toutes les données présentes sur le support d'enregistrement.

Rép.f.base.don.img.....Permet de réparer le fichier de base de données d'images sur le support d'enregistrement (p. 55).

Numéro de fichier...... Permet de définir comment attribuer le numéro de fichier aux photos.

Réglages lecture

Code données...... Affiche des informations qui ont été enregistrées automatiquement au moment de l'enregistrement.

Réglages du volume ....Permet de régler le volume de lecture (p. 27).

Téléch musi ^*3 .... Permet de télécharger vos fichiers musicaux favoris de l'ordinateur sur votre caméscope (lorsque le caméscope est raccordé à l'ordinateur) et qui peuvent être lus avec les scènes de Lecture de la sélection.

Musique vide ^*3 ....Permet d'effacer tous les fichiers de musique.

Connexion

Type de téléviseur......Permet de convertir le signal en fonction du téléviseur raccordé (p. 33).

Résolution HDMI ...... Permet de sélectionner la résolution des images de sortie lorsque vous raccordez votre caméscope à un téléviseur à l'aide d'un câble HDMI.

COMMANDE HDMI ..... Permet de définir si la télécommande du téléviseur doit être utilisée ou non lorsque le caméscope est raccordé à un téléviseur compatible « BRAVIA » Sync à l'aide du câble HDMI.

Connexion USB...... Sélectionnez cette option lorsqu'aucune instruction ne s'affiche sur l'écran LCD lorsque vous branchez votre caméscope à un périphérique externe via USB.

Régl. connexion USB ....Permet de définir le mode de connexion lorsque le caméscope est connecté à un ordinateur ou à un périphérique USB.

Réglage USB LUN ...... Permet de régler le caméscope pour améliorer la compatibilité d'une connexion USB en limitant certaines fonctions USB.

Réglages généraux

Bip....Permet de définir si les bips sonores de fonctionnement du caméscope doivent retentir ou pas.

Luminosité LCD ....Permet de régler la luminosité de l'écran LCD.

Votre position ^*1 ......Permet d'afficher votre position actuelle sur une carte.

Mode avion ^*1 ...... Réglage à utiliser lorsque vous êtes à bord d'un avion.

Réglage du GPS ^*1 .....Permet de recevoir le signal GPS.

Mise ss tension/LCD .....Permet de régler l'alimentation afin que l'appareil s'allume automatiquement lorsque vous ouvrez l'écran LCD.

Language Setting ......Permet de régler la langue d'affichage (p. 20).

Calibration .... Permet d'étalonner l'écran tactile.

Informations batterie...Affiche la durée approximative de batterie restante.

Économie d'énergie .....Permet de régler l'écran LCD et l'alimentation pour qu'ils s'éteignent automatiquement.

Initialiser......Permet d'initialiser tous les paramètres selon les réglages par défaut.

Mode Démo....Permet de régler la lecture du film de démonstration présentant les fonctions du caméscope.

Réglages horloge

Régl. date&heure ......Permet de régler la date et l'heure.

Réglage zone .... Permet de régler l'heure sans arrêter l'horloge (p. 19).

AJU auto horloge*1 ..... Permet de régler l'horloge automatiquement en obtenant l'heure à partir du système GPS.

AJU auto zone ^*1 ....Permet de corriger automatiquement les différences horaires en obtenant les informations de localisation actuelles à partir du système GPS.

*1 HDR-CX410VE/CX430VE/PJ420VE/PJ430V/PJ430VE
*2 HDR-CX430VE/CX510E/PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E
^*3 HDR-PJ430/PJ430V

Divers/Index

Dépannage

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Si vous rencontrez un problème lors de l'utilisation de votre caméscope, suivez les étapes ci-dessous.

① Vérifiez la liste (p. 53 à 55) et inspectez votre caméscope.

② Débranchez la source d'alimentation et rebranchez-la après environ 1 minute, puis mettez le caméscope sous tension.

③ Sélectionnez MENU

[Configuration] → [Réglages généraux] → [Initialiser]. Si vous sélectionnez [Initialiser], tous les réglages, y compris le réglage de l'horloge, sont réinitialisés.

④ Contactez votre revendeur Sony ou votre centre de service après-vente agréé Sony.

- Selon le problème rencontré, il peut être nécessaire d'initialiser ou de remplacer la mémoire interne actuelle (modèles avec mémoire interne) de votre caméscope. Dans ce cas, les données stockées dans la mémoire interne seront supprimées. Veillez à enregistrer les données de la mémoire interne sur un autre support (sauvegarde) avant d'envoyer votre caméscope en réparation. Aucune compensation ne vous sera accordée en cas de perte des données de la mémoire interne.

• Pendant la réparation, il est possible que nous vérifiions quelques-unes des données enregistrées dans la mémoire interne, afin de mieux cerner le problème. Cependant, votre revendeur Sony ne copiera pas et ne conservera pas vos données.
• Consultez le Guide de l'utilisateur du « Handycam » (p. 5) pour plus de renseignements sur le fonctionnement de votre caméscope et le « Guide d'assistance de PlayMemories Home » (p.43) pour obtenir des informations sur le raccordement de votre caméscope à un ordinateur.

Le caméscope ne se met pas sous tension.

• Fixez une batterie chargée sur le caméscope (p. 16).
• La fiche de l'adaptateur secteur a été débranchée de la prise murale. Raccordez-la à la prise murale (p. 16).

Le caméscope ne fonctionne pas, même lorsqu'il est mis sous tension.

• Un délai de quelques secondes s'écoule après la mise sous tension, avant que votre caméscope ne soit prêt pour l'enregistrement. Il ne s'agit pas d'un dysfonctionnement.
• Débranchez l'adaptateur secteur de la prise murale ou retirez la batterie, puis rebranchez-le ou remettez-la au bout de 1 minute environ.

Votre caméscope chauffe.

- Votre caméscope peut chauffer en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

Une coupure soudaine de courant se produit.

• Utilisez l'adaptateur secteur (p. 16).
• Par défaut, le caméscope s'éteint si aucune opération n'est effectuée pendant environ 2 minutes ([Économie d'énergie]) (p. 52), ou rallumez le caméscope.
• Rechargez la batterie (p. 16).

Une pression sur START/STOP ou PHOTO n'enregistre aucune image.

• L'écran de lecture est affiché. Interrompez la lecture et sélectionnez MENU → [Mode prise de vue] → [Film] ou [Photo].
• Votre caméscope enregistre l'image que vous venez de capturer sur le support d'enregistrement. Pendant cette opération, vous ne pouvez pas effectuer de nouvel enregistrement.
• Le support d'enregistrement est plein. Supprimez les images superflues (p. 37).
• Le nombre total de scènes de film ou de photos dépasse la capacité enregistrable de votre caméscope (p. 57, 59). Supprimez les images superflues (p. 37).

Impossible d'installer « PlayMemories Home ».

• Une connexion Internet est requise pour installer « PlayMemories Home ».
• Vérifiez l'environnement informatique ou la procédure d'installation requise pour installer « PlayMemories Home ».

« PlayMemories Home » ne fonctionne pas correctement.

- Fermez « PlayMemories Home » et redémarrez votre ordinateur.

L'ordinateur ne reconnaît pas le caméscope.

• Débranchez tous les appareils USB de la prise USB de votre ordinateur, sauf le clavier, la souris et le caméscope.
• Débranchez le câble USB intégré de l'ordinateur et redémarrez l'ordinateur, puis reconnectez l'ordinateur et votre caméscope dans le bon ordre.
• Lorsque le câble USB intégré et la prise USB du caméscope sont raccordés aux appareils externes en même temps, déconnectez celui qui n'est pas raccordé à l'ordinateur.

Code d'autodiagnostic/ Indicateurs d'avertissement

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p 7

Si des indications s'affichent sur l'écran LCD, vérifiez les points suivants.

Si le problème persiste, même après plusieurs tentatives pour y remédier, contactez votre revendeur Sony ou votre centre de service après-vente agréé Sony. Dans ce cas, lorsque vous le contactez, donnez-lui tous les chiffres du code d'erreur qui commence par C ou E. Lorsque certains indicateurs d'avertissement s'affichent à l'écran, une mélodie peut retentir.

C:04:00

C:04:□□

• La batterie utilisée n'est pas une batterie « InfoLITHIUM » (série V). Utilisez une batterie « InfoLITHIUM » (série V) (p. 16).
• Raccordez fermement la fiche CC de l'adaptateur secteur à la prise DC IN de votre caméscope (p. 16).

C:06:□□

- La température de la batterie est élevée. Remplacez la batterie ou déposez-la dans une pièce fraîche.

C:13:□□ / C:32:□□

- Retirez la source d'alimentation. Rebranchez-la et faites de nouveau fonctionner votre caméscope.

E:□□:□□

- Suivez les étapes à partir de ② page 53.

• La batterie est presque vide.

A[1]

- La température de la batterie est élevée. Remplacez la batterie ou déposez-la dans une pièce fraîche.

• Aucune carte mémoire n'est insérée (p. 21).
• Lorsque l'indicateur clignote, l'espace disponible pour enregistrer des images est insuffisant. Effacez les images superflues (p. 37), ou formatez la carte mémoire après avoir enregistré les images sur un autre support (p. 51).
• Le fichier de la base de données d'images est peut-être endommagé. Vérifiez le fichier de base de données en sélectionnant MENU → [Configuration] → [Réglages support] → [Rép.f.base.don.img] → le support d'enregistrement (modèles avec mémoire interne).

• La carte mémoire est endommagée.
- Formatez la carte mémoire avec votre caméscope (p. 51).

- Une carte mémoire incompatible est insérée (p. 22).

• La carte mémoire est protégée en écriture.
- L'accès à la carte mémoire a été restreint sur un autre appareil.

- Le caméscope n'est pas stable, un tremblement du caméscope se produit donc facilement. Tenez fermement le caméscope à deux mains pour filmer. Notez toutefois que l'indicateur d'avertissement de tremblement du caméscope ne disparaît pas.

• Le support d'enregistrement est plein.
- Il est impossible d'enregistrer des photos pendant le traitement. Patientez un instant, puis enregistrez.
- Lorsque les réglages suivants sont sélectionnés, vous ne pouvez pas prendre de photos pendant l'enregistrement d'un film.
- [Mode ENR]: [Qual. la+élevée] FX
- [Img. par seconde] : [60p] (modèles avec le système colorimétrique NTSC) ou [50p] (modèles avec le système colorimétrique PAL)

Durée d'enregistrement de films/nombre de photos pouvant être enregistrées

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

« HD » désigne la qualité d'image haute définition et « STD », la qualité d'image standard.

Durée de prise de vue et de lecture prévisible en fonction de la batterie

Durée de prise de vue

Durée approximative disponible lors de l'utilisation d'une batterie complètement chargée.

HDR-CX400E/CX410VE/CX430VE/CX510E

Durée de prise de vue en continu	(unité : minute)
Batterie
Qualité d'image HD MP4 STD
NP-FV50 (fourni) 150 170 165
Durée de prise de vue type (unité : minute)
Batterie
Qualité d'image HD MP4 STD
NP-FV50 (fourni) 75 85 80

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E

Durée de prise de vue en continu (unité : minute)

Batterie

Qualité d’image HD MP4 STD

NP-FV50 (fourni) 140 155 150

Durée de prise de vue type (unité : minute)

Batterie

Qualité d’image HD MP4 STD

NP-FV50 (fourni) 70 75 75

• Chaque durée d'enregistrement est mesurée lorsque le caméscope enregistre des films en qualité d'image haute définition (HD) avec [Mode ENR] réglé sur [Standard HQ]
• La durée de prise de vue type correspond à des prises de vue avec marche/arrêt, activation de [Mode prise de vue] et utilisation du zoom.
• Des durées mesurées avec le caméscope à une température de 25^ . 10^ à 30^ est recommandé.
• La durée de prise de vue et de lecture est raccourcie en fonction des conditions d'utilisation de votre caméscope, notamment par temps froid.

Durée de lecture

Durée approximative disponible lors de l'utilisation d'une batterie complètement chargée.

HDR-CX400E/CX410VE/CX430VE/CX510E

(unité : minute)

Batterie

Qualité d'image HD MP4 STD

NP-FV50 (fourni) 240 240 255

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E

(unité : minute)

Batterie

Qualité d’image HD MP4 STD

NP-FV50 (fourni) 225 225 240

Durée de prise de vue prévisible pour les films

Mémoire interne (HDR-CX430VE/CX510E/PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E)

HDR-PJ420E/PJ420VE

Qualité d'image haute définition (HD) en h (heures) et min (minutes)

Mode d'enregistrement	Durée de prise de vue
	HDR-PJ420E HDR-PJ420VE
[Qualité PS 50p]/[Qualité PS 60p]	1 h 15 min(1 h 15 min)	1 h(1 h)
[Qual. la+élevée FX]	1 h 30 min(1 h 30 min)	1 h 10 min(1 h 10 min)
[Qualité élevée FH]	2 h(2 h)	1 h 35 min(1 h 35 min)
[Standard HQ]	3 h 35 min(2 h 40 min)	2 h 50 min(2 h 10 min)
[Longue durée LP]	6 h 10 min(5 h 5 min)	5 h(4 h 5 min)

MP4 en h (heures) et min (minutes)

Durée de prise de vue
HDR-PJ420E HDR-PJ420VE
5 h 25 min(5 h 25 min)	4 h 20 min(4 h 20 min)

Qualité d'image standard (STD) en h (heures) et min (minutes)

Mode d'enregistrement	Durée de prise de vue
	HDR-PJ420E	HDR-PJ420VE
[Standard HQ]	3 h 45 min(3 h 25 min)	3 h(2 h 45 min)

HDR-CX430VE/PJ430/PJ430E/PJ430V/PJ430VE Qualité d'image haute définition (HD) en h (heures) et min (minutes)

Mode d'enregistrement	Durée de prise de vue
	HDR-PJ430/PJ430E	HDR-CX430VE/ PJ430V/PJ430VE
[Qualité PS 50p]/[Qualité PS 60p]	2 h 30 min(2 h 30 min)	2 h 15 min(2 h 15 min)
[Qual. la+élevée FX]	3 h(3 h)	2 h 40 min(2 h 40 min)
[Qualité élevée FH]	4 h 5 min(4 h 5 min)	3 h 40 min(3 h 40 min)
[Standard HQ]	7 h 15 min(5 h 30 min)	6 h 30 min(4 h 55 min)
[Longue durée LP]	12 h 30 min(10 h 15 min)	11 h 15 min(9 h 15 min)

MP4 en h (heures) et min (minutes)

Durée de prise de vue
HDR-PJ430/PJ430E	HDR-CX430VE/PJ430V/PJ430VE
10 h 55 min(10 h 55 min)	9 h 55 min(9 h 55 min)

Qualité d'image standard (STD) en h (heures) et min (minutes)

Mode d'enregistrement	Durée de prise de vue
	HDR-PJ430/PJ430E	HDR-CX430VE/ PJ430V/PJ430VE
[Standard HQ]	7 h 30 min(6 h 55 min)	6 h 45 min(6 h 15 min)

HDR-CX510E/PJ510E

Qualité d'image haute définition (HD) en h (heures) et min (minutes)

Mode d'enregistrement	Durée de prise de vue
[Qualité PS 50p]/[Qualité PS 60p]	5 h 10 min(5 h 10 min)
[Qual. la+élevée ]	6 h 5 min(6 h 5 min)
[Qualité élevée ]	8 h 15 min(8 h 15 min)
[Standard ]	14 h 30 min(11 h)
[Longue durée ]	25 h 5 min(20 h 40 min)

MP4 en h (heures) et min (minutes)

Durée de prise de vue

22 h (22 h)

Qualité d'image standard (STD) en h (heures) et min (minutes)

Mode d'enregistrement	Durée de prise de vue
[Standard HQ]	15 h 5 min(13 h 50 min)

- Si vous souhaitez enregistrer pendant la durée de prise de vue maximum indiquée dans le tableau, vous devez supprimer le film de démonstration du caméscope. (modèles avec mémoire interne)

Carte mémoire

Qualité d'image haute définition (HD)
(unité : minute)

Mode d'enregistrement	16 Go 32 Go 64 Go
[Qualité PS 50p]/[Qualité PS 60p]	75 (75)	150 (150)	305 (305)
[Qual. la+élevée FX]	85 (85)	180 (180)	360 (360)
[Qualité élevée FH]	120 (120)	245 (245)	490 (490)
[Standard HQ]	210 (160)	430 (325)	865 (655)

(unité : minute)

Mode d'enregistrement	16 Go 32 Go 64 Go
[Longue durée LP]	370(300)	740(610)	1490(1225)

MP4

(unité : minute)

16 Go 32 Go 64 Go
320(320)	650(650)	1305(1305)

Qualité d'image standard (STD)
(unité : minute)

Mode d'enregistrement	16 Go 32 Go 64 Go
[Standard HQ]	220 (200)	445 (410)	895 (825)

- Lors de l'utilisation d'une carte mémoire Sony.

Remarques

• La durée de prise de vue dépend des conditions d'enregistrement, de celles du sujet, du [Mode ENR] et du [☐Img. par seconde] (p. 50).
• Le nombre entre parenthèses indique la durée de prise de vue minimale.
• Vous pouvez enregistrer un maximum de 3 999 scènes par film avec une qualité d'image haute définition (HD) et 9 999 par film avec une qualité d'image standard (STD). De plus, vous pouvez enregistrer un maximum de 40 000 photos et films MP4 combinés.
• La durée de prise de vue en continu pour les films est d'environ 13 heures.
• Votre caméscope utilise le format VBR (Variable Bit Rate) pour régler automatiquement la qualité d'image en fonction de la scène enregistrée. Cette technologie entraîne des variations de la durée d'enregistrement d'un support. Les films contenant des images complexes et comportant des mouvements rapides sont enregistrés avec un débit binaire supérieur, ce qui entraîne une diminution de la durée d'enregistrement totale.

Nombre prévisible de photos pouvant être enregistrées

Mémoire interne (HDR-CX430VE/CX510E/PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E)

Vous pouvez enregistrer un maximum de 40 000 photos et films MP4 combinés.

Carte mémoire

	16:9 8,9M
16 Go 3800
32 Go 7700
64 Go 15000

• Lors de l'utilisation d'une carte mémoire Sony.
• Le nombre indiqué de photos pouvant être enregistrées sur la carte mémoire correspond à la taille d'image maximale de votre caméscope. Le nombre réel de photos enregistrables s'affiche sur l'écran LCD lors de l'enregistrement (p. 71).
• Le nombre de photos enregistrables sur la carte mémoire varie selon les conditions d'enregistrement.

Remarques

- La matrice de pixels du capteur ClearVid de Sony et le système de traitement d'images uniques BIONZ de Sony permettent une résolution des images fixes équivalente aux tailles décrites.

À propos du débit binaire et des pixels d'enregistrement

- Le débit binaire, les pixels et le format d'image de chaque mode d'enregistrement (film + sons, etc.) Modèles avec le système colorimétrique NTSC : - Qualité d'image haute définition (HD) : PS : au maximum 28 Mbps 1 920 × 1 080 pixels/60p, AVC HD 28 M (PS), 16:9

FX : maximum 24 Mbps 1 920 × 1 080 pixels/60i ou 1 920 × 1 080 pixels/24p, AVC HD 24 M (FX), 16:9

FH : environ 17 Mbps (moyenne) 1 920 × 1 080 pixels/60i ou 1 920 × 1 Ⓞ0 pixels/24p, AVC HD 17 M (FH), 16:9

HQ: environ 9 Mbps (moyenne) 1 440 × 1 080 pixels/60i, AVC HD 9 M (HQ), 16:9

LP : environ 5 Mbps (moyenne) 1 440 × 1080 pixels/60i, AVC HD 5 M (LP), 16:9

• MP4: environ 6 Mbps (moyenne) 1 280 × 720 pixels/30p, 16:9
• Qualité d'image standard (STD) : HQ : environ 9 Mbps (moyenne) 720× 480 pixels/60i, STD 9 M (HQ), 16:9/4:3

Modèles avec le système colorimétrique PAL :

- Qualité d'image haute définition (HD) :

PS : au maximum 28 Mbps 1 920 × 1 080 pixels/50p, AVC HD 28 M (PS), 16:9

FX: au maximum 24 Mbps 1 920 × 1 080 pixels/50i ou 1 920 × 1 080 pixels/25p, AVC HD 24 M (FX), 16:9

FH : environ 17 Mbps (moyenne) 1 920 × 1 080 pixels/50i ou 1 920 × 1 Ⓤ0 pixels/25p, AVC HD 17 M (FH), 16:9

HQ: environ 9 Mbps (moyenne) 1 440 × 1 080 pixels/50i, AVC HD 9 M (HQ), 16:9

LP : environ 5 Mbps (moyenne) 1 440 × 1080 pixels/50i, AVC HD 5 M (LP), 16:9

• MP4: environ 6 Mbps (moyenne) 1 280 × 720 pixels/25p, 16:9
  – Qualité d'image standard (STD) : HQ : environ 9 Mbps (moyenne) 720× 576 pixels/50i, STD 9 M (HQ), 16:9/4:3

- Pixels d'enregistrement photo et format d'image.

- Mode d'enregistrement de films, Capture double :

3 984 × 2 240 points/16:9

2 992 × 2 240 points/4:3

2 816 × 1 584 points/16:9

2 112 × 1 584 points/4:3

1 920 × 1 080 points/16:9

640 × 480 points/4:3

– Capture de photos à partir d'un film :

1 920 × 1 080 points/16:9

640 × 360 points/16:9

640 × 480 points/4:3

À propos de la manipulation de votre caméscope

Pour obtenir des informations sur votre modèle de caméscope, reportez-vous à la page suivante :

Fonctions et périphériques → p. 7

Remarques sur l'utilisation et l'entretien

• Le caméscope n'est pas étanche à la poussière, aux gouttes d'eau ou aux projections d'eau.
• Ne tenez pas le caméscope par les parties suivantes ou par le cache des prises.

Cache de la griffe Écran LCD

Batterie Câble USB intégré

- N'orientez pas le caméscope face au soleil. Cela pourrait entraîner un mauvais fonctionnement de votre caméscope. Effectuez des prises de vue du soleil uniquement dans des conditions de lumière faible, par exemple au crépuscule.

- N'utilisez pas et ne rangez pas le caméscope et ses accessoires dans les endroits suivants :

- Dans des endroits extrêmement chauds, froids ou humides. Ne les exposez jamais à des températures supérieures à 60 °C, comme en plein soleil, à proximité d'un chauffage ou dans un véhicule stationné au soleil. Ils pourraient ne pas fonctionner correctement ou être déformés.

• À proximité de forts champs magnétiques ou de vibrations mécaniques. Le caméscope pourrait ne pas fonctionner correctement.
• À proximité d'ondes radio ou de radiations fortes. Le caméscope pourrait ne pas enregistrer correctement.
• À proximité d'appareil à tuner, tels que les téléviseurs ou les radios. Des parasites sonores pourraient survenir.
• À la plage ou dans des endroits poussièreux. Si du sable ou de la poussière pénètre dans votre caméscope, celui-ci pourrait ne pas fonctionner correctement. Ce problème peut parfois être irréversible.
• À proximité des fenêtres ou en extérieur, là où l'écran LCD ou l'objectif risquent d'être exposés aux rayons directs du soleil. Cela endommage l'écran LCD.

- Pour le fonctionnement sur secteur (CA) ou sur courant continu (CC), utilisez les accessoires recommandés dans ce mode d'emploi.

- Ne mouillez pas votre caméscope, par exemple, avec de l'eau de pluie ou de mer. Si le caméscope est mouillé, il risque de ne pas fonctionner correctement. Ce problème peut parfois être irréversible.

- Si un solide ou un liquide pénètre dans le caméscope, débranchez-le et faites-le vérifier par votre revendeur Sony avant de continuer à l'utiliser.

- Evitez de manipuler le caméscope brusquement, de le démonter, de le modifier, de lui infliger des chocs ou impacts tel que celui d'un marteau, de le laisser tomber et de le piétiner. Prenez particulièrement soin de l'objectif.

- Laissez l'écran LCD fermé lorsque vous n'utilisez pas votre caméscope.

- Ne faites pas fonctionner votre caméscope lorsqu'il est enveloppé dans un objet tel qu'une serviette de toilette.

- Pour débrancher le cordon d'alimentation, tirez sur la fiche du cordon d'alimentation, ne tirez jamais sur le cordon.

- Ne pliez pas de force le cordon d'alimentation et ne posez pas d'objets lourds dessus.

- N'utilisez pas de batterie déformée ou endommagée.

• Maintenez les contacts métalliques propres.

• En cas de fuite du liquide électrolytique de la batterie :

• Contactez votre centre de service après-vente agréé Sony.

• Nettoyez la partie de la peau qui a été en contact avec le liquide.
• En cas de contact avec les yeux, rincez-les à grande eau et consultez un médecin.

Si vous n'utilisez pas votre caméscope pendant une longue période

• Pour conserver longtemps votre caméscope dans un état de fonctionnement optimal, environ une fois par mois mettez-le sous tension et laissez-le fonctionner en enregistrant et en lisant des images.
• Déchargez entièrement la batterie avant de la ranger.

Remarque sur la température du caméscope/de la batterie

- Si la température du caméscope ou de la batterie est extrêmement élevée ou faible, il est possible que le caméscope ne puisse plus lire ou enregistrer en raison de l'activation de ses fonctions de protection. Dans ce cas, un indicateur apparaît sur l'écran LCD.

Remarques sur le chargement via le câble USB

• Le chargement peut ne pas être possible avec certains ordinateurs.
• Si vous connectez le caméscope à un ordinateur portable qui n'est pas raccordé à une source d'alimentation, la batterie de l'ordinateur portable continuera d'utiliser sa charge.
  Ne laissez pas le caméscope connecté à un ordinateur de cette manière.

- Le chargement à l'aide d'un ordinateur assemblé par vos soins, d'un ordinateur converti ou d'un concentrateur USB n'est pas garanti. Le caméscope peut ne pas fonctionner correctement en fonction du périphérique USB utilisé avec l'ordinateur.

Lorsque le caméscope est raccordé à un ordinateur ou à des accessoires

• N'essayez pas de formater le support d'enregistrement du caméscope à l'aide d'un ordinateur. Cela risquerait de provoquer un mauvais fonctionnement du caméscope.
• Si vous raccordez le caméscope à un autre appareil à l'aide de câbles de communication, veillez à insérer la fiche du connecteur dans le bon sens. Si vous insérez la fiche en forçant dans le mauvais sens, vous risquez d'endommager la borne et de provoquer un dysfonctionnement du caméscope.
• Lorsque le caméscope est connecté à d'autres appareils via une connexion USB et qu'il est allumé, ne fermez pas le panneau LCD. Les données d'image qui ont été enregistrées pourraient être perdues.

Remarques sur les accessoires en option

• Nous vous recommandons d'utiliser des accessoires Sony d'origine.
• Il est possible que les accessoires Sony d'origine ne soient pas disponibles dans certains pays/certaines régions.

• Lors de l'utilisation d'un microphone ou d'une enceinte portable dédié(e), ces appareils sont mis sous tension ou hors tension en fonction de l'alimentation du caméscope.

• Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'accessoire utilisé.

• Pour installer un accessoire, insérez et fixez l'accessoire à la Griffe multi-interface en appuyant dessus et en le faisant glisser jusqu'à ce qu'il se bloque.

• Lorsque vous enregistrez des films avec un flash externe (vendu séparément) installé sur la griffe porte-accessoire, coupez l'alimentation du flash externe afin d'éviter l'enregistrement du bruit de rechargement de ce dernier.
• Lorsqu'un microphone externe (vendu séparément) est raccordé, il est prioritaire sur le microphone intégré.

Remarques sur la manipulation de l'écran LCD

• Si vous laissez des traces de doigts, de la crème pour les mains, etc., sur l'écran LCD, le revêtement de l'écran LCD se détachera facilement. Essuyez-les dès que possible.
• Si vous essuyez vigoureusement l'écran LCD avec un chiffon, etc., vous risquez de rayer le revêtement de l'écran LCD.
• Si vous salissez l'écran LCD avec des traces de doigts ou de la poussière, il est recommandé de les retirer doucement puis de nettoyer l'écran avec un chiffon doux, etc.

Écran LCD

• N'exercez pas de pression excessive sur l'écran LCD, cela pourrait l'endommager ou altérer les couleurs.
• Si vous utilisez le caméscope dans un endroit froid, une image rémanente peut apparaître sur l'écran LCD. Il ne s'agit pas d'un dysfonctionnement.
• Quand vous utilisez le caméscope, l'arrière de l'écran LCD peut devenir chaud. Il ne s'agit pas d'un dysfonctionnement.

Pour nettoyer le boîtier et l'objectif du projecteur (Modèles avec un projecteur)

• Essuyez délicatement le boîtier et l'objectif avec un chiffon doux tel qu'un chiffon pour faire le ménage ou pour nettoyer les lunettes.
• Si le boîtier et l'objectif du projecteur sont très sales, nettoyez le boîtier et l'objectif du caméscope avec un chiffon doux légèrement humidifié, puis essuyez le boîtier et l'objectif du projecteur avec un chiffon doux et sec.
• Afin de ne pas déformer le boîtier, endommager la surface et rayer l'objectif, évitez les opérations suivantes :
• l'utilisation de produits chimiques, tels que des diluants, de l'essence, de l'alcool, des chiffons imprégnés de produits chimiques, des répulsifs anti-insectes, de l'insecticide et du filtre solaire,
  – la manipulation du caméscope avec les substances décrites ci-dessus sur les mains,
  – la mise en contact du caméscope avec des objets en caoutchouc ou en vinyle pendant une longue période.

À propos de l'entretien et du stockage de l'objectif

• Essuyez la surface de l'objectif avec un chiffon doux dans les cas suivants :
  – lorsqu'il y a des traces de doigts sur la surface de l'objectif ;
  – lorsque vous utilisez le caméscope dans des lieux chauds ou humides ;
  – lorsque l'objectif est exposé à de l'air salé, comme au bord de la mer.
• Rangez l'objectif dans un lieu bien aéré, à l'abri de la poussière et de la saleté.
• Pour éviter la formation de moisissures, nettoyez régulièrement et rangez l'objectif comme indiqué ci-dessus.

Remarques sur le chargement de la batterie rechargeable intégrée

Le caméscope est équipé d'une batterie rechargeable intégrée permettant de conserver en mémoire la date, l'heure et d'autres réglages, même lorsque l'écran LCD est fermé. La batterie rechargeable intégrée est toujours chargée lorsque le caméscope est raccordé à la prise murale via l'adaptateur secteur ou lorsque la batterie est installée. La batterie rechargeable est entièrement déchargée au bout de 3 mois environ si vous n'utilisez pas du tout votre caméscope. Chargez la batterie rechargeable préinstallée avant de commencer à utiliser votre caméscope.

Néanmoins, même si la batterie rechargeable intégrée n'est pas chargée, le fonctionnement du caméscope n'est pas affecté, à l'exception de l'enregistrement de la date.

Comment charger la batterie rechargeable intégrée

Branchez votre caméscope à une prise murale à l'aide de l'adaptateur secteur fourni et laissez-le avec l'écran LCD fermé pendant plus de 24 heures.

Remarque sur la mise au rebut ou la cession du caméscope (Modèles avec mémoire interne)

Même si vous supprimez tous les films et toutes les photos, ou si vous effectuez l'opération [Formater] (p. 51), les données de la mémoire interne peuvent ne pas être complètement effacées. Il est recommandé de sélectionner MENU → [Configuration] → [Réglages support] → [Formater] → [Vide] pour éviter la récupération de vos données.

Caractéristiques

Système

Format du signal :

Couleur NTSC, normes EIA (HDR-PJ430/

PJ430V)

Couleur PAL, normes CCIR (HDR-CX400E/

CX410VE/CX430VE/CX510E/PJ420E/

PJ420VE/PJ430E/PJ430VE/PJ510E)

Téléviseur HD

Format d'enregistrement de films :

AVCHD (compatible avec le format AVCHD

Ver.2.0):

Vidéo : MPEG-4 AVC/H.264

Audio : Dolby Digital 2 canaux/5,1 canaux

Dolby Digital 5.1 Creator ^*1

MPEG-2 PS :

Vidéo : MPEG-2 (vidéo)

Audio : Dolby Digital 2 canaux/5,1 canaux

Dolby Digital 5.1 Creator ^*1

MP4 :

Vidéo : MPEG-4 AVC/H.264

Audio : MPEG-4 AAC-LC 2 canaux

*1 Fabriqué sous licence de Dolby Laboratories.

Format du fichier photo :

compatible DCF Ver.2.0

compatible Exif Ver.2.3

compatible MPF Baseline

Format d'enregistrement (film/photo) :

Mémoire interne

« Memory Stick PRO Duo »

Carte SD (classe 4 ou supérieure)

La capacité qu'un utilisateur peut utiliser est (environ) la suivante

HDR-PJ420E : 15,5 Go ^*3

HDR-PJ420VE : 12,5 Go ^8

HDR-CX430VE/PJ430V/PJ430VE:28,1 Go ^4

HDR-PJ430/PJ430E: 31,1 Go ^*3

HDR-CX510E/PJ510E : 62,4 Go ^*3

* 21 Go équivaut à 1 milliard d'octets, 2,8 Go sont utilisés pour la carte préinstallée et une autre partie pour les fonctions de gestion des données. Seul le film de démonstration préinstallé peut être supprimé.

* 3 1 Go équivaut à 1 milliard d'octets, dont une partie est utilisée pour la gestion du système et/ou les fichiers d'application. Seul le film de démonstration préinstallé peut être supprimé.

Dispositif d'image :

capteur CMOS 4,6 mm (type 1/3,91)

Pixels d'enregistrement (photo, 16:9) :

Brut : environ 5 430 000 pixels

Effectif (film, 16:9) ^*5 :

environ 2 230 000 pixels

Effectifs (photo, 16:9) :

environ 2 230 000 pixels

Effectifs (photo, 4:3):

environ 1 670 000 pixels

Objectif :

Objectif G

30× (optique)*5, 55× (déployé, pendant

l'enregistrement de films) ^6 , 350×

(numérique)

Diamètre du filtre : 46 mm

37 mm (lorsque la bague de réduction est montée)

F1,8 \~ F4,0

Distance focale :

f = 1,9mm 57,0mm

Lors de la conversion avec un appareil photo de 35 mm

Pour les films ^*5 : 26,8 mm \~ 804,0 mm (16:9)

Pour les photos : 26,8 mm \~ 804,0 mm (16:9)

Température de couleurs : [Auto], [Press. Uniq], [Intérieur], [Extérieur]

Édairage minimum :

6 lx (lux) (par défaut, la vitesse d'obturation est de 1/30 seconde (HDR-PJ430/PJ430V)

ou 1/25 seconde (HDR-CX400E/CX410VE/

CX430VE/CX510E/PJ420E/PJ420VE/PJ430E/PJ430VE/PJ510E))

3 lx (lux) ([Low Lux] est réglé sur [Act], vitesse d'obturation 1/30 seconde

(HDR-PJ430/PJ430V) ou 1/25 seconde

(HDR-CX400E/CX410VE/CX430VE/

CX510E/PJ420E/PJ420VE/PJ430E/PJ430VE/PJ510E))

* 4 L'ordre unique des pixels de Sony ClearVid et du système de traitement d'image (BIONZ) permet une résolution des images fixes équivalente aux tailles décrites.

* 5 [ SteadyShot] est réglé sur [Standard] ou [Désact].

* 6 [ SteadyShot] est réglé sur [Activé].

Connecteurs entrée/sortie

Prise HDMI OUT : Micro connecteur HDMI

Prise PROJECTOR IN (HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E) : Micro connecteur HDMI

Prise d'entrée MIC : miniprise stéréo (Φ 3,5mm)

Prise casque : miniprise stéréo ( 3,5 mm)

Prise USB : Type A (USB intégré)

Multi/micro connecteur USB*

* Prend en charge les périphériques micro USB compatibles.

- La connexion USB concerne uniquement la sortie (HDR-CX400E/CX410VE/CX430VE/CX510E/PJ420E/PJ420VE/PJ430E/PJ430VE/PJ510E).

Écran LCD

Image : 7,5 cm (type 3,0 ; format 16:9)

Nombre total de pixels :

230 400 (960 × 240)

Projecteur (HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E)

Type de projection : DLP

Source de l'éclairage : LED (R/V/B)

Mise au point : Manuel

Distance de projection : 0,5 m ou plus

Niveau de contraste : 1500:1

Résolution (sortie) : nHD (640 × 360)

Durée de projection en continu (en utilisant la batterie fournie) : Environ 1 h 40 min.

Général

Alimentation : 6,8 V/7,2 V CC (batterie) 8,4 V CC (adaptateur secteur)

Chargement USB : 5 V CC 500 mA/1,5 A

Consommation moyenne :

lors de l'enregistrement du caméscope avec

l'écran LCD à une luminosité normale :

HDR-CX400E/CX410VE/CX430VE/CX510E

HD : 2,5 W MP4 : 2,2 W STD : 2,3 W

HDR-PJ420E/PJ420VE/PJ430/PJ430E/

PJ430V/PJ430VE/PJ510E

HD : 2,7 W MP4 : 2,4 W STD : 2,5 W

Température de fonctionnement : 0°C à 40°C

Température de stockage : -20°C à +60 °C

Dimensions (environ) :

HDR-CX400E/CX410VE/CX430VE/CX510E:

58 mm × 66 mm × 121 mm (l/h/p) parties saillantes incluses

58 mm × 66 mm × 127,5 mm (l/h/p) parties saillantes incluses, batterie rechargeable fournie montée

HDR-PJ420E/PJ420VE/PJ430/PJ430E/

PJ430V/PJ430VE/PJ510E:

61,5 mm × 66 mm × 121 mm (l/h/p) parties saillantes incluses

61,5 mm × 66 mm × 127,5 mm (l/h/p)

parties saillantes incluses, batterie rechargeable fournie montée

Poids (environ)

HDR-CX400E/CX510E :

315 g unité principale uniquement

370 g la batterie rechargeable fournie comprise HDR-CX410VE/CX430VE :

320 g unité principale uniquement

375 g la batterie rechargeable fournie comprise

HDR-PJ420E/PJ430/PJ430E/PJ510E:

340 g unité principale uniquement

395 g la batterie rechargeable fournie comprise

HDR-PJ420VE/PJ430V/PJ430VE :

345 g unité principale uniquement

400 g la batterie rechargeable fournie comprise

Adaptateur secteur AC-L200C/AC-L200D

Alimentation : 100 V - 240 V CA, 50 Hz/60 Hz

Consommation de courant : 0,35 A - 0,18 A

Consommation électrique : 18 W

Tension de sortie : 8,4 V CC*

Température de fonctionnement : 0 °C à 40 °C

Température de stockage : -20 °C à +60 °C

Dimensions (environ) : 48 mm × 29 mm × 81 mm (l/h/p), les parties saillantes non comprises

Poids (environ) : 150 g sans le cordon d'alimentation

* Reportez-vous à l'étiquette de l'adaptateur secteur pour connaître les autres spécifications.

Tension de sortie maximale : 8,4 V CC

Tension de sortie : 6,8 V CC

Tension de charge maximale : 8,4 V CC

Courant de charge maximal : 2,1 A

Capacité

Type : 7,0 Wh (1 030 mAh)

Minimum : 6,6 Wh (980 mAh)

Type : Li-ion

La conception et les spécifications de votre caméscope et des accessoires peuvent être modifiées sans avis préalable.

À propos des marques commerciales

- « Handycam » et sont des marques déposées de Sony Corporation.

- « AVCHD », « AVCHD Progressive », le logo « AVCHD » et le logo « AVCHD Progressive » sont des marques commerciales de Panasonic Corporation et Sony Corporation.

- « Memory Stick », « Memory Stick Duo », « MEMORY STICK DUO », « Memory Stick PRO Duo », « MEMORY STICK PRO DUO », « Memory Stick PRO-HG Duo »,

« MEMORY STICK PRO-HG DUO », « Memory Stick XC-HG Duo », « MEMORY STICK XC-HG DUO « MagicGate », « MAGICGATE »,

« MagicGate Memory Stick » et « MagicGate Memory Stick Duo » sont des marques commerciales ou des marques déposées de Sony Corporation.

- « InfoLITHIUM » est une marque commerciale de Sony Corporation.

- « x.v.Color » et « x.v.Colour » sont des marques commerciales de Sony Corporation.

- « BIONZ » est une marque commerciale de Sony Corporation.

- « BRAVIA » est une marque commerciale de Sony Corporation.

- Blu-ray Disc ^TM et Blu-ray ^TM sont des marques commerciales de Blu-ray Disc Association.

- Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.

- Les termes HDMI et HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

- Microsoft, Windows, Windows Vista et DirectX sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

• Mac et Mac OS sont des marques déposées de Apple Inc. aux États-Unis et dans d'autres pays.

- Intel, Intel Core et Pentium sont des marques commerciales ou des marques déposées de Intel Corporation ou ses filiales aux États-Unis et dans d'autres pays.

- « 📄 » et « PlayStation » sont des marques déposées de Sony Computer Entertainment Inc.

- NAVTEQ et le logo NAVTEQ Maps sont des marques commerciales de NAVTEQ aux États-Unis et dans d'autres pays.

• Le logo SDXC est une marque commerciale de SD-3C, LLC.
- MultiMediaCard est une marque commerciale de MultiMediaCard Association.
- Facebook et le logo « f » sont des marques commerciales ou des marques déposées de Facebook, Inc.
- YouTube et le logo YouTube sont des marques commerciales ou des marques déposées de Google Inc.

Tous les autres noms de produits cités dans le présent document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives. De plus, ^TM et Ⓡ ne sont pas employés chaque fois qu'une marque est citée dans le présent manuel.

Amusez-vous encore plus avec votre PlayStation 3 en téléchargeant l'application pour PlayStation 3 dans le PlayStation Store (si disponible.)

L'application pour PlayStation 3 nécessite un compte PlayStation Network et le téléchargement de l'application.

Accessible dans les zones où la PlayStation Store est disponible.

CONTRAT DE LICENCE D'UTILISATEUR FINAL POUR LES DONNÉES DE CARTES POUR LES CAMÉSCOPES NUMÉRIQUES (Modèles

avec GPS)

VOUS DEVRIEZ LIRE ATTENTIVEMENT LE PRÉSENT CONTRAT AVANT D'UTILISER CE LOGICIEL.

IMPORTANT - VEUILLEZ LIRE

ATTENTIVEMENT : Le présent contrat de licence d'utilisateur final (la « LICENCE ») est un contrat légal entre vous et Sony Corporation (« SONY »), le concédant de licence des données de cartes incluses dans votre produit de caméscope numérique (le « PRODUIT »). De telles données de cartes, à l'inclusion de mises à jour/mises à niveau futures, sont ici dénommées le LOGICIEL. La présente LICENCE couvre uniquement le LOGICIEL. L'utilisation du LOGICIEL est uniquement autorisée dans le cadre de votre utilisation du PRODUIT. En appuyant sur le bouton « ACCEPTER » qui s'affiche à l'écran du PRODUIT en lien avec la présente licence, vous acceptez d'être lié par les conditions de la présente LICENCE. Si vous n'acceptez pas les conditions de la présente LICENCE, SONY ne souhaite pas vous accorder les droits de licence du LOGICIEL. Dans ce cas, le LOGICIEL ne sera pas disponible et vous ne pourrez pas utiliser le LOGICIEL.

LICENCE DU LOGICIEL

Le LOGICIEL est protégé par les lois de copyright et les traités internationaux sur les droits d'auteur, ainsi que par d'autres lois et traités de propriété intellectuelle. Le LOGICIEL est concédé sous forme de licence, et non vendu.

PERMISSION DE LICENCE

La présente LICENCE vous accorde les droits suivants de manière non exclusive :

LOGICIEL. Vous pouvez utiliser le LOGICIEL sur une unité du PRODUIT.

Utilisation. Vous pouvez utiliser le LOGICIEL pour votre utilisation privée.

DESCRIPTION D'AUTRES DROITS ET LIMITATIONS

Restrictions. Vous n'avez pas le droit de transférer ou distribuer toute partie du LOGICIEL, sous quelque forme que ce soit et pour quelque but que ce soit, à l'exception des conditions expressément autorisées

dans la présente LICENCE. Vous n'êtes pas autorisé à utiliser le LOGICIEL avec tout produit ou système, ni toute autre application, autre que le PRODUIT. À l'exception des dispositions fournies dans cette LICENCE, vous n'avez pas le droit d'utiliser, ni permettre à une tierce partie d'utiliser, le LOGICIEL séparément du PRODUIT (en tout ou en partie, à l'inclusion, sans s'y limiter, des reproductions, sorties, extractions ou autres manipulations sous quelque forme que ce soit) dans le but d'une location ou d'une proposition en location-bail, que ce soit contre rétribution de licence ou non. Certaines juridictions ne permettent pas la restriction de tels droits, dans ce cas, les restrictions ci-dessus ne s'appliquent pas à vous.

Limites de rétro-ingénierie, de décompilation et de démontage. Vous n'êtes pas autorisé à (i) extraire le LOGICIEL du PRODUIT, (ii) reproduire, copier, modifier, transporter, traduire ni créer de travaux dérivés du LOGICIEL, en tout ni en partie, ni à (iii) effectuer de la rétro-ingénierie, décompiler ni démonter le LOGICIEL de quelque manière que ce soit, en tout ou en partie, pour quelque raison que ce soit. Certaines juridictions ne permettent pas la limitation de tels droits, dans ce cas, les limitations ci-dessus ne s'appliquent pas à vous.

Marques déposées et avis : vous n'avez pas le droit de supprimer, altérer, couvrir ni défigurer les avis de marques déposées ou de copyright sur le LOGICIEL.

Fichiers de données. Le LOGICIEL peut créer automatiquement des fichiers de données pour son utilisation avec le LOGICIEL. De tels fichiers de données sont considérés comme faisant partie du LOGICIEL.

Transfert du LOGICIEL. Vous pouvez transférer définitivement tous vos droits accordé dans la présente LICENCE uniquement dans le cadre d'une vente ou d'un transfert du PRODUIT, à condition que vous ne conserviez aucune copie du LOGICIEL, que vous transfériez (l'intégralité des copies (uniquement si a autorisé par l'alinéa « Limites concernant la rétro-ingénierie, la décompilation et le démontage ci-dessus »), les parties composantes, le support et les impressions, toutes les version et toute mise à niveau du LOGICIEL et de la présente LICENCE) du LOGICIEL, et que le destinataire accepte les conditions générale de la présente LICENCE.

Résiliation. Sans préjudice envers tout autre droit, SONY peut résilier la présente LICENCE en cas de violation de votre part des conditions générales de cette LICENCE. Dans un tel cas, vous devez arrêter d'utiliser le LOGICIEL et tous ses composants. Les dispositions des sections « COPYRIGHT », « ACTIVITÉS À RISQUES ÉLEVÉS », « EXCLUSION DE GARANTIE DU LOGICIEL », « LIMITATION DE RESPONSABILITÉ », « INTERDICTION D'EXPORTATION », « SÉPARABILITÉ » et « LOIS ET JURIDICTION COMPÉTENTES » de la présente LICENCE, ainsi que l'alinéa « Confidentialité » et le présent alinéa survivent à toute expiration ou résiliation de la présente LICENCE.

Confidentialité. Vous acceptez de garder pour vous les informations contenues dans le LOGICIEL qui ne sont pas de notoriété publique, et de ne pas divulguer de telles informations à d'autres sans le consentement préalable de SONY par écrit.

COPYRIGHT

Tout titre ou droit d'auteur dans le LOGICIEL ou y afférent (y compris, sans s'y limiter, toutes données de cartes, image, photographie, animation, vidéo, musique et tout audio, texte ou « applet » incorporés dans le LOGICIEL), ainsi que toute copie du LOGICIEL, sont la propriété de SONY, des concédants de droits et fournisseurs de SONY et de leurs affiliés respectifs (tels que les concédants de droits et fournisseurs de SONY, ainsi que leurs affiliés respectifs, ci-après désignés collectivement « Concédants de SONY »). Tous les droits qui ne sont pas spécifiquement concédés par les dispositions de la présente LICENCE sont réservés à SONY ou aux Concédants de SONY.

ACTIVITÉS À RISQUES ÉLEVÉS

Le LOGICIEL ne possède pas de dispositif de tolérance aux pannes, et il n'est pas conçu, fabriqué ni prévu pour une utilisation dans des conditions dangereuses nécessitant un fonctionnement sans panne, comme dans le fonctionnement d'infrastructures nucléaires, de systèmes de navigations d'aéronefs ou de communications, de contrôle du trafic aérien, de respirateurs artificiels ou de systèmes d'armement, dans lesquels une panne du LOGICIEL pourrait provoquer des décès, des blessures ou des dommages physiques ou environnementaux (« Activités à risques élevés »). SONY, ses affiliés, leurs fournisseurs respectifs et les Concédants de SONY rejettent expressément toute garantie explicite ou implicite d'adéquation à l'usage dans les Activités à risques élevés.

EXCLUSION DE GARANTIE DU LOGICIEL

Vous reconnaissez et acceptez expressément que l'utilisation du LOGICIEL se fait à vos propres risques. Le LOGICIEL est fourni « EN L'ÉTAT », sans garantie d'aucune sorte, et SONY, ses affiliés, leurs fournisseurs respectifs et les Concédants de SONY (dans cette section, SONY, ses affiliés, leurs fournisseurs respectifs et les Concédants de SONY sont collectivement dé signés « SONY ») REJETTENT EXPRESSÉMENT TOUTE GARANTIE OU CONDITION, EXPLICITE OU IMPLICITE, GÉNÉRÉE PAR LOI OU AUTRE, Y COMPRIS, SANS S'Y LIMITER, LES GARANTIES ET CONDITIONS IMPLICITES DE QUALITÉ, NON VIOLATION, QUALITÉ MARCHANDE NI ADÉQUATION À UNE FIN DÉTERMINÉE. SONY NE GARANTIT PAS QUE LES FONCTIONS INCLUDES DANS LE LOGICIEL RÉPONDRONT À VOS BESOINS, NI QUE LE FONCTIONNEMENT DU LOGICIEL SERA ININTERROMPU OU SANS ERREUR. SONY NE GARANTIT PAS

ET N'ACCEPTE AUCUNE RESPONSABILITÉ CONCERNANT L'UTILISATION, L'INCAPACITÉ D'UTILISER NI LES RÉSULTATS DE L'UTILISATION DU LOGICIEL EN TERMES D'EXACTITUDE, DE PRÉCISION, DE FIABILITÉ, NI AUTRE. CERTAINES JURIDICTIONS N'AUTORISENT PAS L'EXCLUSION DE GARANTIES IMPLICITES, DANS CE CAS LES EXCLUSIONS CI-DESSUS NE S'APPLIQUENT PAS À VOUS.

Vous comprenez expressément que les données contenues dans le LOGICIEL peuvent contenir des informations inexactes ou incomplètes à cause du passage du temps, de changement de circonstances, des sources utilisées et de la nature de la collecte intensive de données géographiques, qui peuvent tous provoquer l'inexactitude de résultats.

LIMITATION DE RESPONSABILITÉ

DANS LA PRÉSENTE SECTION, SONY, SES AFFILIÉS ET LEURS FOURNISSEURS RESPECTIFS, AINSI QUE LES CONCÉDANTS DE SONY SONT COLLECTIVEMENT DÉSIGNÉS « SONY » DANS LA LIMITE MAXIMALE AUTORISÉE PAR LA LOI APPLICABLE. SONY NE PEUT ÊTRE TENU RESPONSABLE POUR TOUTE REVENDICATION, DEMANDE OU ACTION, QUELLE QUE SOIT LA NATURE DE LA CAUSE DE LA REVENDICATION, DEMANDE OU ACTION, CONCERNANT TOUTE PERTE OU TOUT DOMMAGE PRÉSUMÉ, DIRECT OU INDIRECT, POUVANT RÉSULTER DE L'UTILISATION DE LA POSSESSION DU LOGICIEL ; NI POUR TOUTE PERTE DE PROFITS, REVENUS, CONTRAT OU ÉCONOMIES, NI POUR TOUT AUTRE DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, SPÉCIAL OU CONSÉCUTIF SURVENANT SUITE À VOTRE UTILISATION OU VOTRE INCAPACITÉ À UTILISER LE LOGICIEL, TOUT DÉFAUT DANS LE LOGICIEL OU VIOLATION DES CONDITIONS GÉNÉRALES, QUE CE SOIT DANS LE CADRE D'UNE ACTION JUDICIAIRE PORTANT SUR LE CONTRAT OU UNE ACTION EN RESPONSABILITÉ CIVILE, OU BASÉE SUR UNE GARANTIE, MÊME SI SONY A ÉTÉ AVERTI DE LA POSSIBILITÉ DE TELS DOMMAGES, À L'EXCEPTION D'UN CAS DE NÉGLIGENCE CARACTÉRISÉE OU FAUTE GRAVE DE SONY, DE DÉCÈS OU DE BLESSURE, ET DE DOMMAGES PROVOQUÉS PAR LA NATURE DÉFECTUEUSE DU PRODUIT. EN TOUT CAS, À L'EXCEPTION DES EXCEPTIONS DÉCRITES PLUS HAUT, LA RESPONSABILITÉ INTÉGRALE DE SONY SOUS TOUTE DISPOSITION DE LA PRÉSENTE LICENCE EST LIMITÉE AU MONTANT RÉELLEMENT PAYÉ ATTRIBUABLE AU LOGICIEL. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, DONC L'EXCLUSION OU LA LIMITATION CI- DESSUS PEUT NE PAS S'APPLIQUER À VOUS.

INTERDICTION D'EXPORTATION

VOUS RECONNAISSEZ QUE L'UTILISATION DU LOGICIEL DANS CERTAIN(E)S PAYS, RÉGION, ENDROITS OU STRUCTURES, OU L'EXPORTATION DES PRODUITS À PARTIR DU PAYS OÙ IL EST PRÉVU QUE DE TELS PRODUITS SOIENT VENDUS PEUT FAIRE L'OBJET DE RESTRICTIONS OU ÊTRE INTERDITE. VOUS ACCEPTEZ D'UTILISER LE LOGICIEL OU D'EXPORTER LES PRODUITS CONFORMÉMENT AUX LOIS, DECRETS, RÈGLEMENTS OU RÈGLES EN VIGUEUR DES PAYS, RÉGIONS, ENDROITS OU STRUCTURES CONCERNÉ(E)S.

SÉPARABILITÉ

Si une partie de la présente LICENCE, quelle qu'elle soit, est frappée d'invalidité ou devient non applicable, les autres parties demeurent valides.

LOIS ET JURIDICTION COMPÉTENTES

La présente LICENCE est régie par les lois du Japon, sans donner effet à ses conflits avec des dispositions de loi, ni à la Convention des Nations Unies sur les contrats de vente internationale de marchandises, qui est expressément exclue. Tout litige généré par la présente LICENCE sera réglé exclusivement au Tribunal du District de Tokyo, et les parties consentent par la présente à la compétence de cette cour de justice. LES PARTIES RENONCENT PAR LA PRÉSENTE À UN PROCÈS JUGÉ PAR UN JURY CONCERNANT TOUT LITIGE PROVOQUÉ PAR OU LIÉ À LA PRÉSENTE LICENCE. CERTAINES JURIDICTIONS N'AUTORISENT PAS L'EXCLUSION DU DROIT À UN PROCÈS JUGÉ PAR UN JURY, DANS CE CAS L'EXCLUSION CIDESSUS NE S'APPLIQUE PAS À VOUS.

ACCORD INTÉGRAL

Les présentes conditions générales constituent l'accord intégral entre SONY et vous, concernant le sujet qu'il traite, et remplace dans leur intégralité tout accord écrit ou oral existant précédemment entre nous à ce sujet.

UTILISATEURS FINAUX GOUVERNEMENTAUX

Si le LOGICIEL est acquis par ou au nom du gouvernement des États-Unis, ou par toute autre entité cherchant à faire l'acquisition de ou appliquant des droits similaires à ceux habituellement réclamés par le gouvernement des États-Unis, ce LOGICIEL constitue un « article commercial » tel que ce terme est défini dans le 48 C.F.R. (« FAR ») 2.101, qui est sous licence conformément à la présente LICENCE, et un tel LOGICIEL livré ou fourni autrement sera marqué et intégré de l'« Avis d'utilisation » tel que désigné par SONY ou ses affiliés, et sera traité conformément à cet avis.

Informations sur les droits d'auteur et les marques déposées

©1993-2011 NAVTEQ
©2012 ZENRIN CO., LTD.

Australie

Croatie, Estonie, Lettonie, Lituanie, Moldavie, Pologne, Slovénie et Ukraine

© EuroGeographic

France

Indications à l'écran

Japon

Les indicateurs suivants s'affichent lorsque vous modifiez les réglages. Consultez également la page 25 pour les indications qui s'affichent pendant l'enregistrement ou la lecture.

Gauche

Indicateur Signification
MENU	Touche MENU (48)
	Enregistrement avec retardateur (49)
	État de la triangulation GPS (32)
	[Mode avion] est réglé sur [Act] (51)
4:3
	Mode large (50)
	Fondu (49)
	[Détection de visage] est réglé sur [Désact] (50)
	[Détection de sourire] est réglé sur [Désact] (50)
	Mise au point manuelle (49)
	Sélection scène (49)
	Balance blancs (49)
	SteadyShot désactivé (49)
	Réglage bal. blancs (49)
	Télé macro (49)
	Convertisseur (49)
CINEMA
	Aspect cinéma
	Destination (52)

Mode Auto Intelligent (détection des visages/détection de la scène/détection de tremblement du caméscope/détection de son) (31)

Centre

Indicateur Signification
	Rég. diaporama (28)
	Avertissement (54)
	Mode de lecture (27)

Droite

Indicateur Signification
60i HQ720	Qualité d’image d’enregistrement (HD/MP4/STD), fréquence d’image (60p/50p/60i/50i/24p/25p), mode d’enregistrement (PS/FX/FH/HQ/LP) et taille des films (30)
60min	Autonomie restante
	Support d’enregistrement/de lecture/de montage (21)
0:00:00 Compteur (heures :minutes : secondes)
00min Estimation de la durée d’enregistrement restante
9999 16:98,9M	Nombre approximatif de photos pouvant être enregistrées et leur taille (50)
101	Dossier de lecture
100/112	Film ou photo en cours de lecture/Nombre total de films ou photos enregistré(e)s
	Connexion au périphérique de stockage externe (46)

En bas

Indicateur Signification
	Niveau d'enr. audio (50)
	[Réd. bruit vent auto] est réglé sur [Désact] (50)
	[Voix plus proche] est réglé sur [Désact] (50)
	Zoom micro intégré (50)
♪5.1ch ♪2ch	Mode audio (50)
	Low Lux (49)
	Mesure/M. au p. spot (49)/ Spotmètre (49)/Exposition (49)
EV	Régl. exposition auto (49)
	Mode Auto Intelligent (31)
101-0005	Nom du fichier de données
	Protéger (51)

- Les indicateurs et leur position peuvent apparaître différemment sur votre écran.

- Il se peut que certains indicateurs ne s'affichent pas selon le modèle de votre caméscope.

Index

A

Afficher les options sur l'écran LCD ....24

B

Bague de réduction ....14 Batterie ....16 Bip ....20 Bruit du vent ....50

C

Câble d'adaptateur USB ....45 Câble HDMI ....33 Câble prenant en charge la connexion USB ....15 Câble USB intégré....17 Capture double ....23 Capture photo ....38 Caractéristiques ....64 Carte mémoire ....21 Carte SD ....22 Charge complète ....17 Charger la batterie ....16 Charger la batterie en utilisant votre ordinateur ....17 Code d'autodiagnostic....54 Code données ....20 Comment utiliser ce manuel ....7 Configuration initiale ....19 Copie Directe ....46 Création de disques ....44

D

Date/heure ....20 Démarrage de PlayMemories Home ....43 Dépannage ....53 Détection de sourire ....30 Disque d'enregistrement AVCHD....5, 30 Diviser ....38 Durée d'enregistrement et de lecture ....56 Durée d'enregistrement de films ....56, 57

E

Écran LCD ....24 Écran tactile ....24 Édition ....37 Éléments fournis ....15 Enregistrement....23 Entretien ....60 Extended Zoom ....26

F

GPS ....32 Griffe multi-interface ....12, 61 Guide d'assistance de PlayMemories Home....15, 43 Guide de l'utilisateur du « Handycam ».....5

H

Heure été ....19 HQ ....30

1

Indicateurs d'avertissement .....54 Indications à l'écran .....25, 70 Initialiser .....53 Installer .....41

L

Langue ....4 Lecture ....27 Liste des options des menus ....49 LP ....30

M

Mac ....40 « Memory Stick PRO Duo » (Mark2) ....22 « Memory Stick PRO-HG Duo » ....22 « Memory Stick XC-HG Duo » ....22 Menus ....48

Miniatures ....28 Mise sous tension ....19 Mode Auto Intelligent ....31 Mode ENR ....30 Mode miroir ....26

N

Nombre de photos enregistrables ....59

O

Ordinateur ....41

P

Périphérique de stockage externe....44, 45 Photos ....24 Pièces et commandes ....12 PlayMemories Home.... 15, 40, 41 Poignée ....14 Prise murale ....18 Projecteur ....35 PS ....30

R

Réglage de la date et de l'heure....19 Réglages support ....21 Remarques sur la manipulation de votre caméscope ....60 Réparation ....53

S

Sauvegarde d'images sur un périphérique de stockage externe....44, 45 Sélection support ....21 Support d'enregistrement....21 Supprimer ....37 Surround 5,1 canaux ....34

T

Téléviseur ....33 Trépied ....13 U USB ....17

V

VBR 58

Visualiser carte ......29

Visualiser évènement .....27

W

Windows 41

Z

Zoom 26

Pour consulter les listes des options de menu, reportez-vous aux pages 49 à 52.

Bitte lesen

Fader .... Laat scènes in- of uitvloeien.
