Caractéristiques techniques	Table de cuisson à gaz avec 4 foyers, en verre et acier inoxydable.
Dimensions	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 4,5 cm.
Type de gaz	Compatible avec le gaz naturel et le gaz propane.
Consommation énergétique	Classe énergétique A.
Utilisation	Facilité d'allumage avec allumage électronique intégré.
Maintenance	Nettoyage facile grâce à la surface en verre et aux grilles amovibles.
Sécurité	Système de sécurité avec coupure de gaz en cas d'extinction de la flamme.
Informations générales	Installation encastrable, garantie de 2 ans.

FOIRE AUX QUESTIONS - HG654320UM AEG-ELECTROLUX

Comment allumer les brûleurs de la cuisinière AEG-ELECTROLUX HG654320UM ?

Pour allumer les brûleurs, tournez le bouton correspondant au brûleur souhaité dans le sens des aiguilles d'une montre jusqu'à la position d'allumage, puis appuyez sur le bouton pour libérer le gaz et allumez avec une allumette ou un briquet.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que le brûleur est propre. Assurez-vous également que le bouton est bien tourné dans la bonne direction. Si le problème persiste, contactez le service client.

Comment nettoyer la surface de cuisson de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les éponges rugueuses qui peuvent rayer la surface. Pour les taches tenaces, laissez agir le nettoyant quelques minutes avant de frotter.

La cuisinière AEG-ELECTROLUX HG654320UM émet-elle des bruits étranges ?

Des bruits peuvent être normaux lors du fonctionnement, mais si vous entendez des bruits inhabituels, vérifiez les boutons et les brûleurs pour vous assurer qu'ils sont correctement installés. Si le bruit persiste, contactez un professionnel.

Est-ce que je peux utiliser des casseroles en fonte sur cette cuisinière ?

Oui, vous pouvez utiliser des casseroles en fonte, mais assurez-vous qu'elles sont compatibles avec la taille des brûleurs. Évitez les casseroles qui dépassent les bords des brûleurs.

Comment régler la température des brûleurs ?

Pour régler la température, tournez le bouton du brûleur vers la gauche pour augmenter la chaleur ou vers la droite pour diminuer. Testez les réglages pour trouver la température idéale pour vos recettes.

Y a-t-il une fonction de sécurité sur la cuisinière ?

Oui, la cuisinière est équipée de dispositifs de sécurité qui coupent automatiquement le gaz si la flamme s'éteint accidentellement. Assurez-vous de lire le manuel pour plus de détails sur les fonctions de sécurité.

Comment installer la cuisinière AEG-ELECTROLUX HG654320UM ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous de suivre les instructions du manuel fourni et de respecter les réglementations locales sur l'installation de gaz.

Où puis-je trouver des pièces de rechange pour ma cuisinière ?

Les pièces de rechange peuvent être commandées via le site officiel d'AEG-ELECTROLUX ou chez des revendeurs agréés. Assurez-vous d'avoir le modèle exact et le numéro de série de votre cuisinière.

Comment puis-je obtenir un manuel d'utilisation pour la cuisinière AEG-ELECTROLUX HG654320UM ?

Le manuel d'utilisation peut être téléchargé directement depuis le site web d'AEG-ELECTROLUX en recherchant votre modèle. Vous pouvez également contacter le service client pour obtenir une version imprimée.

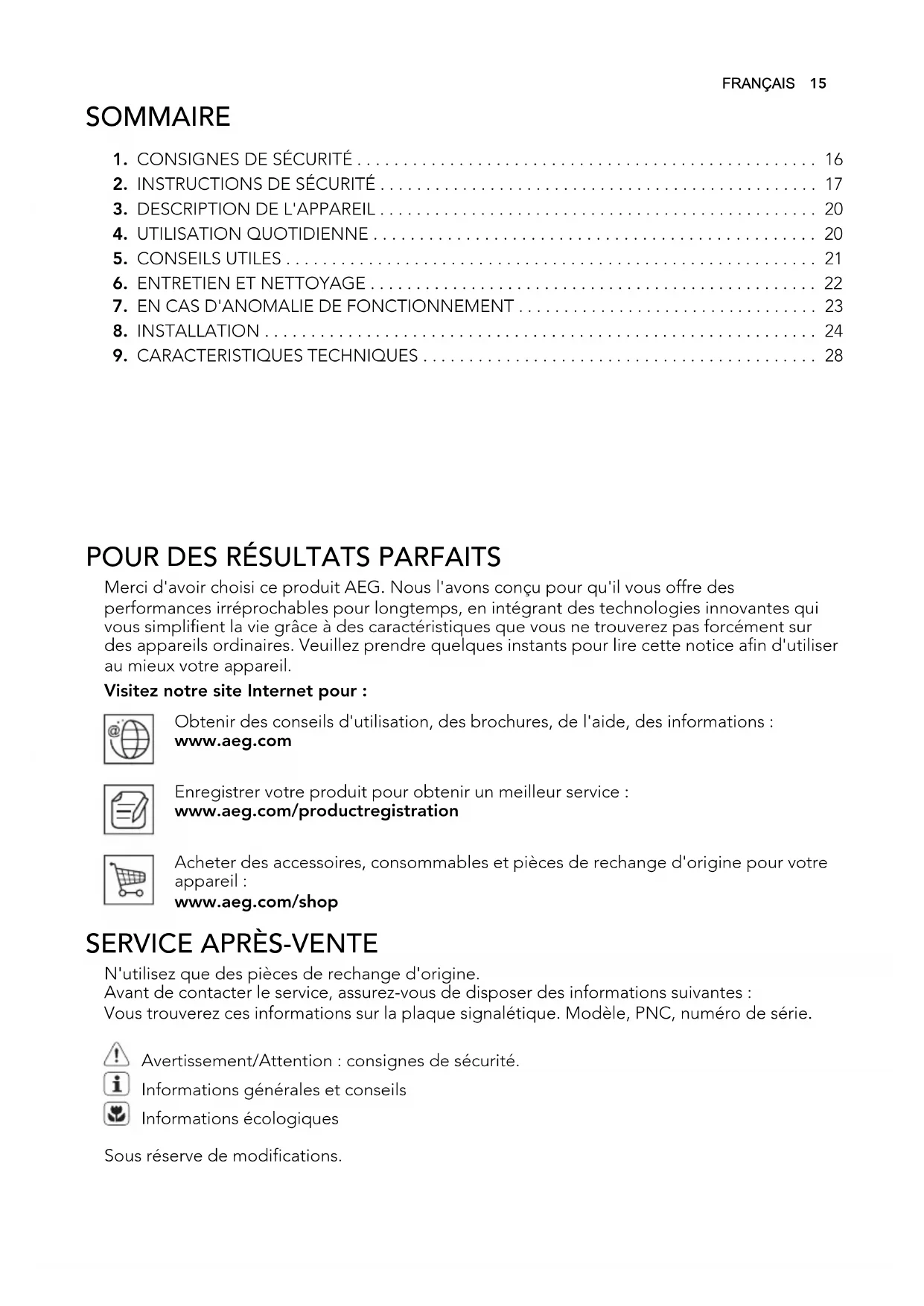

MODE D'EMPLOI HG654320UM AEG-ELECTROLUX

Merci d'avoir choisi ce produit AEG. Nous l'avons concu pour qu'il vous offre des performances irreprochables pour longtemps, en intégrant des technologies innovantes qui vous simplifient la vie grâce à des caractéristiques que vous ne trouvrez pasforcément sur des apparêls ordinaires. Veuillez prendre quelques instants pour dire cette notice afin d'utiliser au mieux votre apparéil.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.aeg.com

Enregistrer votre produit pour obtenir un meilleur service : www.aeg.com/productregistration

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.aeg.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes :

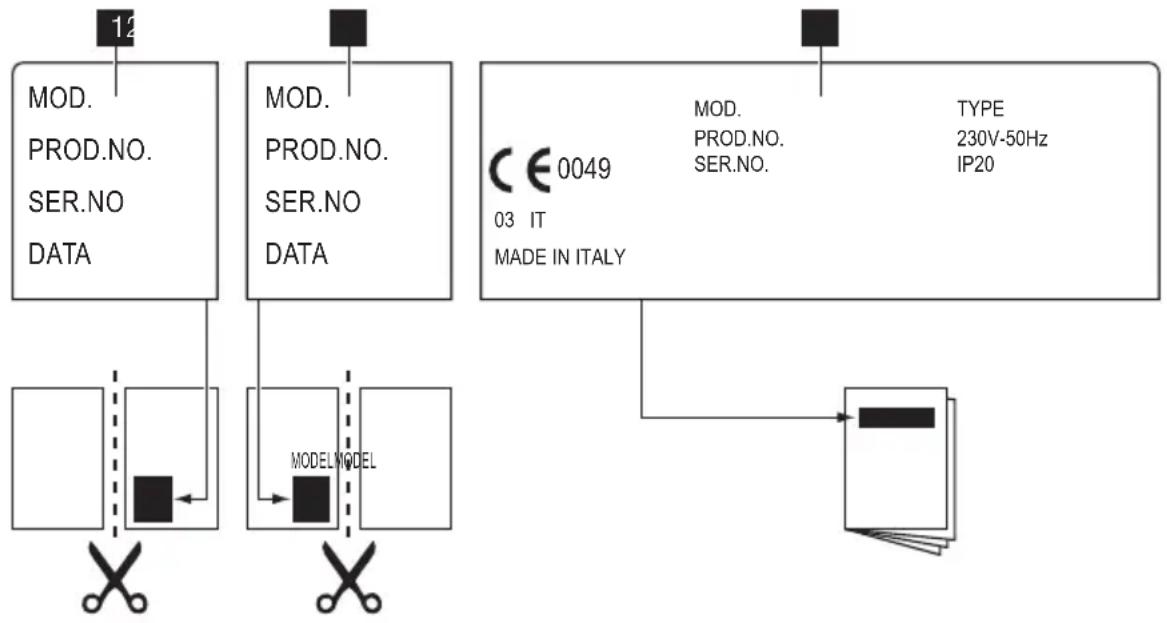

Vous trouvez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention: consignes de sécurité.

Informations generales et conseils

Informations ecologiques

Sous réserve de modifications.

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soignésement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

! AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

2. INSTRUCTIONS DE SECURITE

Cet apparéil est adapté aux marchés suivants: FR IT PT

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requi-se avec les autres apparereils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

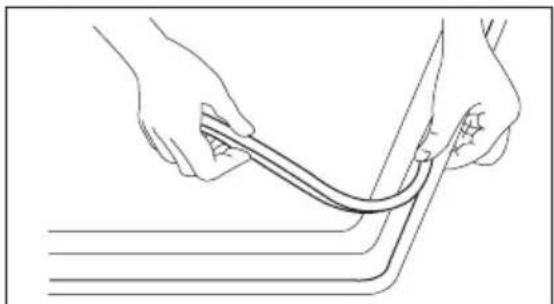

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil pres d'uneporte ou sous une fenetre. Les recip-pients chauds risqueraient de tomberde l'appareil lors de l'ouverture de celles-ci.

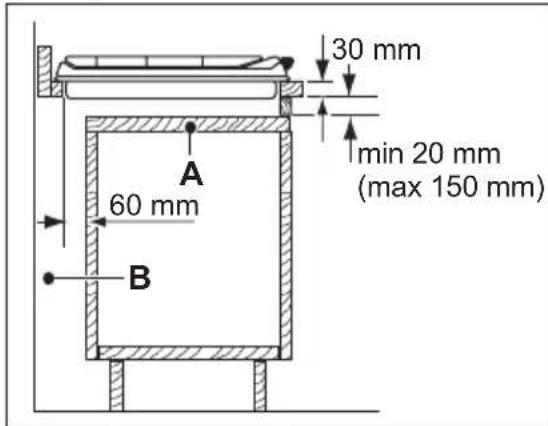

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmelter.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises electriques situées à proximé.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si presente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
  Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le cable.
  Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez le service après ou un electricien pour remplaner le cable d'alimentation s'il est endommage.
• L'installation électrique doit être équi-pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), un disjoncteur différentiel et des contacteurs.

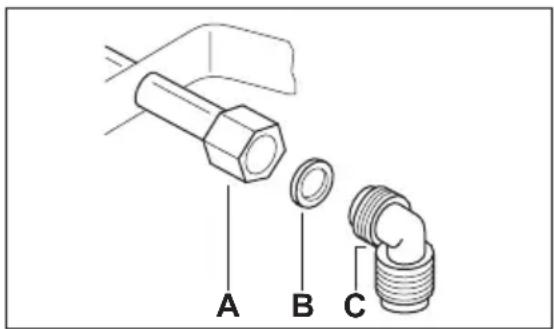

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de bran

cher l'appareil selon les reglementations d'installation en vigueur. Veillez a respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

Risque d'explosion ou d'incen-die.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.

• Ne laïsez pas le contenu des réci-pients de cuisson s'évaporer.

• Do not activate the cooking zones with empty cookware or without cookware.
• Do not put aluminium foil on the appliance.
• Do not let acid liquids, for example vinegar, lemon juice or limescale remove touch the hob. This can cause matt patches.
  Veillez a ce que la piece ou est installé l'appareil soit bien aérée.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
  Utilisez uniquement des recipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si vous appeareil en est équipé) !
  Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidement la manette de la positionmaximale à la position minimale.
  Veillez a ce que les recipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vaisse.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à recycler, de solvants ou d'objets metalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre conformément l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

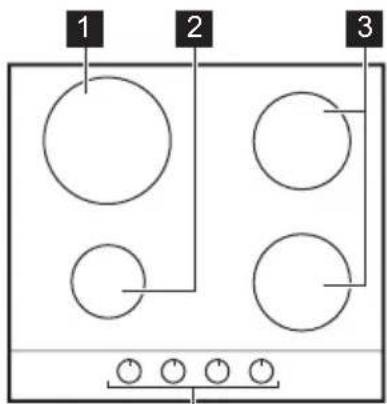

3.1 Description de la table de cuisson

4

1 Brûleur rapide
2 Brûleur auxiliaire
3 Brûleur semi-rapide
4 Manettes de commande

3.2 Manettes de commande

Symbole Description
●	pas d'alimenta- tion en gaz / pos- sition arrêt
☆◇	position d'allu- mage / alimenta- tion en gaz maxi- mum

Symbole Description

alimentation en gaz minimum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme

Allumez Throughout le brûleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jus

qu'a sa position maximale (puis appuyer dessus pour I'enforcer.

1. Maintenez la commande appuyee pendant environ 5 secondes,ILA peut au thermocouple de se rechauffer.Sinon, l'alimentation en gaz sera interrompue.
2. Une fois que la flamme brule reguillagement, reglez son début.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

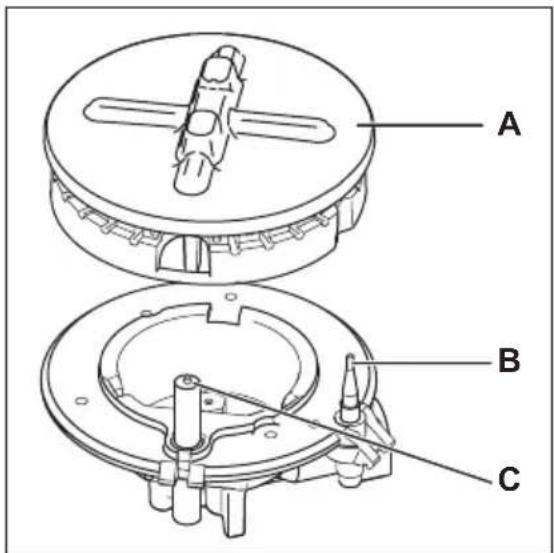

A) Chapeau et couronne du brûleur
B) Thermocouple
C) Bougie d'allumage

AVERTISSEMENT

Ne maintenez pas la manette de commande appuyee plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette et positionnez-la sur Arêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les cassetoles.
  Lorsque le liquide commence a bouillir, baissez le feu pour laisser legere-ment frémir le liquide.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenché automatiquement à la mise sous tension de l'appareil, après l'st installation ou une coupu-re d'électricité. Ce phénomène est normal.

4.2 Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retirer les recipients du brûleur.

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètres des réci-pients
Rapide 180 - 260 mm
Semi-rapi-de avant	120 - 220 mm
Semi-rapi-de arrrière	120 - 240 mm
Auxiliaire 80 - 180 mm

AVERTISSEMENT

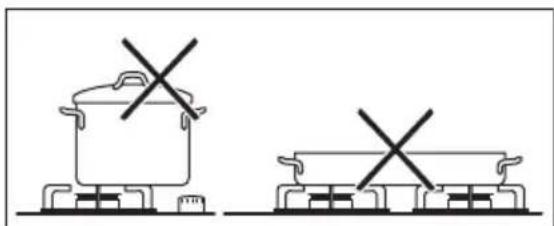

Assurez-vous que le fond des réci pients ne dépasse pas au-dessus des manéttes de commande. Si les manéttes de commande se trouvent sous le fond des réci pients, la flamme peut les faire chauffer.

Ne placez pas le même écipient sur deux brûleurs.

AVERTISSEMENT

Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les recipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne place pas de recipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise electrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvezPTRirer les supports de casserole pour nettoyer facilement la table de cuisson.

• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les supports de casserole ne doivent pas etre place dans le lave-vaiselle. Ils doivent etre laves a la main.
• Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émailage laisse parfais des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâté nettoyante.
• Àpres avoir lavé les supports de casser-roles, voirlez à les remettre correctement en place.
  Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Faites très attention lorsque vous remplacez les supports de casseroles afin de ne pas endommager le dessus de la table de cuisson.

Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.

2. Mettez l'appareil à l'arrêt et laisser que le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques Luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne

devez pas cuisiner avec des plats en terre cuite ou en fonte.

6.1 Nettoyage du généateur d'étincelles

Cette fonction emploie une bougie d'alumage en ceramique et d'une electrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien périodique

Demandez régulierement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allu-mé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un electricien qualifié.
• Le couvercle et la cou-ronne du brûleur sont mal positionnés.	Assurez-vous que le couvercle et la couron-ne du brûleur sont bien positionnés.
La flammé s'éteint im-médiatement après l'al-lumage.	Le thermocouple n'est pas suffisamment chauffé.	Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 se-condes.
Les flammes sont irrégulieres.	La couronne du brû-leur doit être encras-sés avec des restes d'aliments.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent

etre résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si I'anomalie

persiste,contactezvotremagasin vendeur ouvoreserviceapres-vente.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi de et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modele.........

• Référence produit (PNC)

• Numéro de série (S.N.)

Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après.

7.1 Étiquettes fournies avec les sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous:

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements en vigueur.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entraer en contact avec des parties mobiles ni etre comprimes. Soyez également vigilant lorsque la table est installee avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pieces sans forceur, réglez le raccordement dans le sens nécessaire et serrez le tout.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane/Propane : utilisez un tube souse, équipé de ses colliers, s'il peut être contrôle sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propa-ne, utilisez un tuyau flexible avec un embout métallique approprié.

Raccordement avec destuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôle dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continue alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1500 mm;
• il ne montreaucun étranglement;
• il n'est soumis à aucune traction ni aucune torsion;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une Elasticité correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassee.

Si vous constatiez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

8.2 Remplacement des injecteurs

1. Demontez les supports des casseto-les.
2. Demontez les chapeaux et les courronnes du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par leurs qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par cette correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

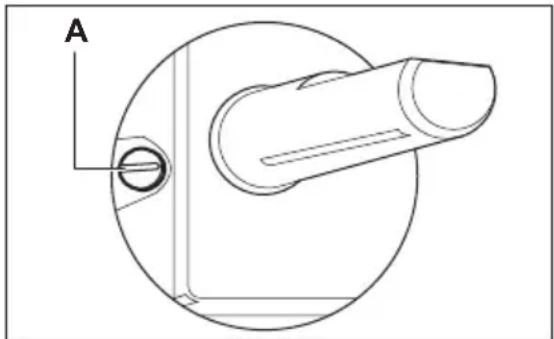

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

A) Vis de réglage

• Si vous passez du gaz naturel G20/ G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar dévissez la vis de déivation d'environ 1/4 de tour.
• Si vous passez du gaz naturel G20/ G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez-la d'environ 3/4 detour.
• Si vous passez du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez d'environ 3/4 detour.
• Si vous passez du gaz liquide au gaz de ville G130 8 mbar, dévissez d'environ 1 tour.

AVERTISSEMENT

Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
  Assurez-vous que la prise de courant est accessible une fois l'appareil instalé.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie).Assurez-vous que le raccordement a la terre est conforme aux normes et reglementations.
• Le cable d'alimentation ne doit pas etre exposé a une température supérieure a 90^

Assurez-vous de connecter le cable neu- tre bleu à la borne portant la lecture « N » Connectez le cable de phase marron (ou noir) à la borne portant la lecture « L ».Le cable de phase doit rester connecté en permanence.

8.5 Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

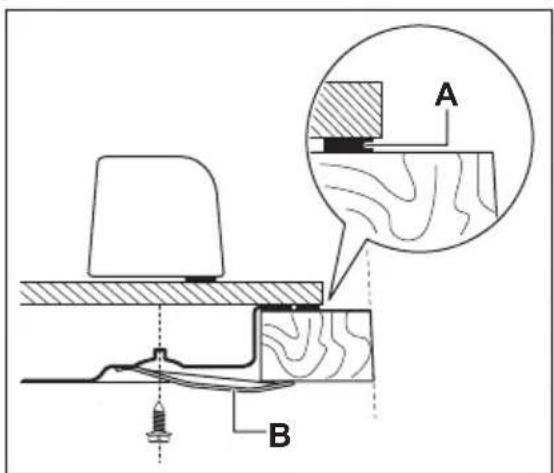

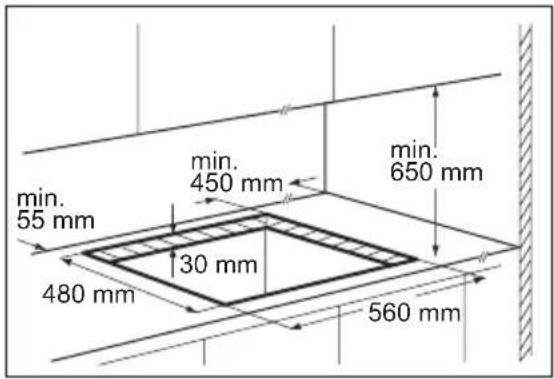

8.6 Encastrement

A) joint fourni
B) équres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilities d'insertion

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facile à retarder et facilement

accessible au cas ou une intervention technique serait nécessaire.

A) Panneau amovible
B) Espace pour les branchements

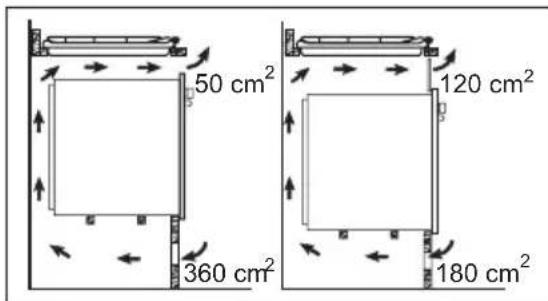

Élement de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'objet de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

9. CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur:595mm

Longueur:525mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur:560mm

Longueur:480mm

Puissance

Brûleur rapide : 2.9 kW

Brûleur semi-rapide : 1.9 kW

Brûleur auxiliaire: 1.0 kW

PUISSANCETOTALE：G20/G25 (2E+) 20/25 mbar = 7.7 kW

G30 (3+) 28-30 mbar = 545g / h

G31 (3+) 37 mbar = 536g / h

Alimentation électrique : 230 V ~ 50 Hz

Catégorie: III1c2E+3+

Raccordement au gaz: G 1/2"

Alimentation en gaz : G20/G25 (2E+) 20/25 mbar

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm	Brûleur Ø by-pass en 1/100 mm
Auxiliaire 28 Rapide 42
Semi-rapide 32

Brûleurs à gaz pour GAZ NATUREL G20 20 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm
Auxiliaire	1.0	70
Semi-rapide	1.9	96
Rapide	2.9	119

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm	G30 28-30 mbar g/h g/h	G31 37 mbar
Auxiliaire 1.0 50 73 71
Semi-rapide 1.9 71 138 136
Rapide 2.7 86 196 193

Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm
Auxiliaire 1.0 127
Semi-rapide 1.9 195
Rapide 2.9 240

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole 品 .Déposez les emballages dans les conteneurs prevus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les apparèils portant le symbole X avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INDICE

Risco de incendio ou explosao.

-Numero do produits (PNC)
- Nombre de série (S.N.)
